Produkttype	15" skjerm med DVR
Merke	KONIG
Modell	SECDVRMON30
Skjermstørrelse	15 tommer (4:3)
Oppløsning	1024 x 768 piksler
Kontrast	450:1
Lysstyrke	250 cd/m²
Synsvinkel	80°
Videoinnganger	4 x BNC (1 Vp-p / 75 Ω)
Videoutgang	1 x BNC (1 Vp-p / 75 Ω)
Lydinngang	1 x RCA
Lydutgang	1 x RCA
Videokomprimering	H.264
Oppdateringsfrekvens	100 fps (CIF / halv-D1), 50 fps (D1)
Harddiskkapasitet	Opptil 1 TB (ikke inkludert)
Harddiskgrensesnitt	1 x SATA
Strømforsyning	100-240 VAC / 12 VDC, 5 A
Mål (H x B x D)	302 x 360 x 58 mm
Vedlikehold	Rengjør med tørr klut, uten løsemidler
Sikkerhet	Ikke åpne, koble fra før vedlikehold
Garanti	Garanti ugyldiggjøres ved uautorisert modifikasjon
Generell informasjon	Spesifikasjoner kan endres uten varsel

Ofte stilte spørsmål - SECDVRMON30 KONIG

Hvordan installere en harddisk i SEC-DVRMON30-skjermen?

Åpne harddiskrommet på baksiden av skjermen (4 skruer). Installer harddisken i den medfølgende holderen, fest den med harddiskens 4 skruer. Koble til strøm- og datakoblingene (SATA). Sett holderen tilbake i rommet og skru den fast.

Hvorfor må jeg formatere harddisken i DVR-en og hvordan gjør jeg det?

Harddisken må formateres i DVR-format fordi standard PC-formatering ikke er kompatibel. Gå til hovedmeny > Vedlikehold > Harddiskbehandling. Formateringen kan ta flere minutter avhengig av diskstørrelse.

Hvordan bruke PTZ-funksjonen med denne skjermen?

Trykk på PTZ-knappen på frontpanelet eller fjernkontrollen. Bruk piltastene for å styre bevegelse (pan, tilt, zoom). Støttede protokoller inkluderer PELCO-P, PELCO-D, Samsung og Panasonic via RS485.

Hvordan sikkerhetskopiere innspilte videoer?

Trykk på Sikkerhetskopi-knappen på frontpanelet eller fjernkontrollen for å åpne søk- og sikkerhetskopimenyen. Du kan sikkerhetskopiere til en USB-pinne, ekstern harddisk eller DVD-brenner via USB-portene.

Kan jeg få tilgang til skjermen eksternt fra telefonen min?

Ja, via Ethernet RJ45-nettverket. DVR-en støtter protokollene TCP-IP, DHCP, DNNS, PPPoE og E-MAIL. Du kan bruke en IE-nettleser eller en mobilovervåkingsapp for å se live og laste ned videoer.

Hva gjør jeg hvis LCD-skjermen forblir svart?

Sjekk at MARCHE-knappen på frontpanelet er på (den slår bare av skjermen, ikke systemet). Forsikre deg om at strømmen er koblet til. Hvis problemet vedvarer, koble fra enheten og kontakt en kvalifisert tekniker.

Hvilke filtyper blir sikkerhetskopiert?

Videoene sikkerhetskopieres i formatene MP4, AVI eller rå H.264 (raw), avhengig av konfigurasjon. Kvaliteten kan justeres (Full, 15, 7, 3, 1 fps eller tilpasset).

Hvordan justere LCD-skjerminnstillingene (lysstyrke, kontrast)?

Trykk på MENU/ENTER på frontpanelet eller på Meny-knappen på fjernkontrollen. Bruk VENSTRE/HØYRE-pilene for å navigere og OPP/NED for å justere verdiene. Trykk på AUTO/ESC for å avslutte.

Hva betyr HDD-indikatoren?

HDD-indikatoren (rød/grønn) viser harddiskaktivitet. Den blinker under opptak eller avspilling. Hvis den forblir av, kontroller at disken er riktig installert og formatert.

Hvordan tilbakestille skjermen til fabrikkinnstillinger?

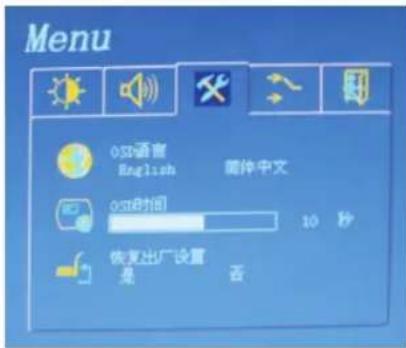

I LCD-skjermens OSD-meny velger du alternativet 'Tilbakestill innstillinger' og velger JA. Dette tilbakestiller skjerminnstillingene (språk, klokkeslett, osv.) til standardverdier.

BRUKSANVISNING SECDVRMON30 KONIG

Installation av hårddisk:

Uppgradering av hård mjukvara

• Monitor: 15" färg LCD 4:3

Backup: Åbner videosøgning og backup-menu.

IR-vindue, infrarød sensor til fjernbetjening.

4.

Beskrivelse af bagpanelet:

1 2 3 4 5 6 7 8

1. Video Input tilslutninger (1-4)
2. Video Output tilslutning

3. Audio Input / Output tilslutning

4. Alarm Input tilslutninger (ALARM IN 1-4, 5-6 Jord)

Alarm Output tilslutninger (ALARM OUT 7-8)

RS-422 / RS-485 tilslutning (9-12)

Brightness (lysstyrke): 0\~100

Contrast (kontrast): 0\~100

Volume (Lydstyrke): 0\~100

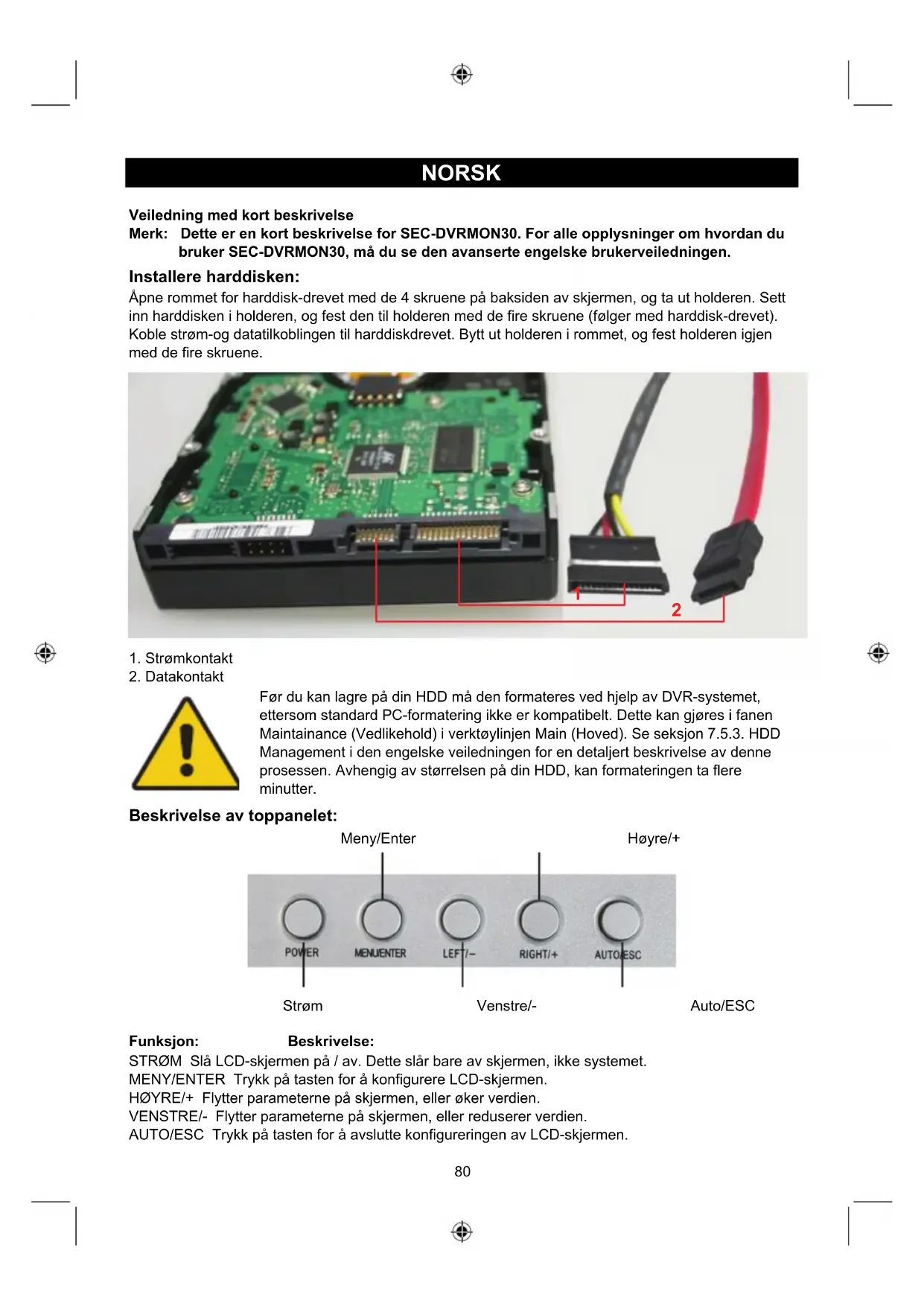

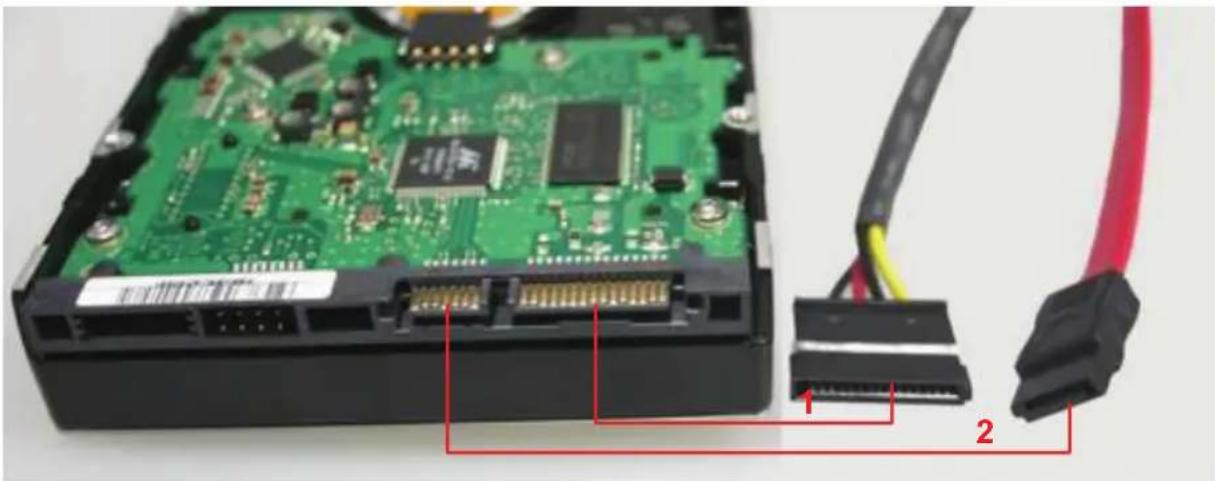

Åpne rommet for harddisk-drevet med de 4 skruene på baksiden av skjermen, og ta ut holderen. Sett inn harddisken i holderen, og fest den til holderen med de fire skruene (følger med harddisk-drevet). Koble strøm-og datatilkoblingen til harddiskdrevet. Bytt ut holderen i rommet, og fest holderen igjen med de fire skruene.

Før du kan lagre på din HDD må den formateres ved hjelp av DVR-systemet, ettersom standard PC-formatering ikke er kompatibelt. Dette kan gjøres i fanen Maintainance (Vedlikehold) i verktøylinjen Main (Hoved). Se seksjon 7.5.3. HDD Management i den engelske veiledningen for en detaljert beskrivelse av denne prosessen. Avhengig av størrelsen på din HDD, kan formateringen ta flere minutter.

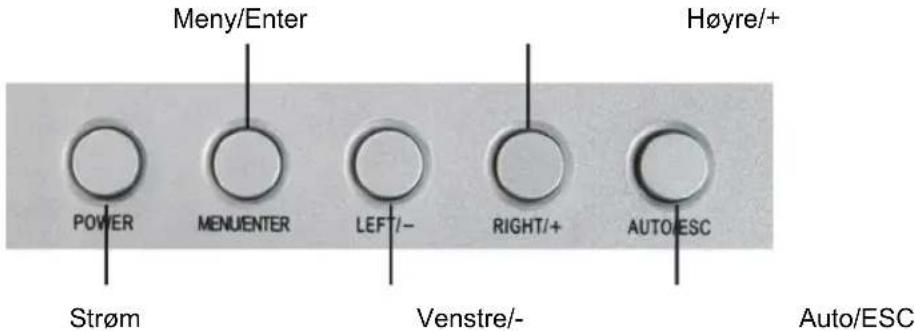

Beskrivelse av toppanelet:

Meny/Enter Høyre/+ POWER MENUENTER LEFT/- RIGHT/+ AUTO/ESC Strøm Venstre/- Auto/ESC

Funksjon: Beskrivelse:

STR∅M SIå LCD-skjermen på / av. Dette slår bare av skjermen, ikke systemet. MENY/ENTER Trykk på tasten for å konfigurere LCD-skjermen. H∅YRE/+ Flytter parameterne på skjermen, eller øker verdien. VENSTRE/- Flytter parameterne på skjermen, eller reduserer verdien. AUTO/ESC Trykk på tasten for å avslutte konfigureringen av LCD-skjermen.

Beskrivelse av frontpanel:

1 □/■ CH1/CH5 CH2/CH8 CH3/CH7 CH4/CH8 MENU ESC REC BACKUP ▶/■ PTZ PWR HDD 2 3 4

1. CH1\~CH4 / (☐/)-knappene (4 kanaler)

Ved å bruke disse knappene kan du velge å vise video på din skjerm, enten som fullskjermvisning for hvert av kameraene individuelt, eller fra alle kanalene samtidig (☐/☐)

1. MENY: Viser hovedmenyen.

ESC: Bruk denne knappen for å gå ut av menyen.

REC: Start eller stopp manuelt opptak.

Sikkerhetskopiering: Åpner videosøk og meny for sikkerhetskopiering

Spill/Pause (▶/II): Åpner videosøk og meny for avspillingsmenyen. Når avspillingsmodus er aktivert, trykk på denne knappen for å spille av eller pause avspilling.

PTZ: (Pan-Tilt-Zoom) Høyhastighets kamerafunksjonalitet.

1. Strømlampe, harddisk (HDD)-lampe

Lyset indikerer kontakt med strømforsyningen og bruk av harddisken.

IR-vindu, infrarød sensor for tjernkontroll

1. ◀, ▶, ▲, ▼

Bruk piltastene for å bevege deg mellom menyelementene. Trykk på ◀, ► for å flytte til valgboksene, trykk på ▲, ▼ for å velge parametere i undermenyer. Trykk enter for å bekrefte ditt valg.

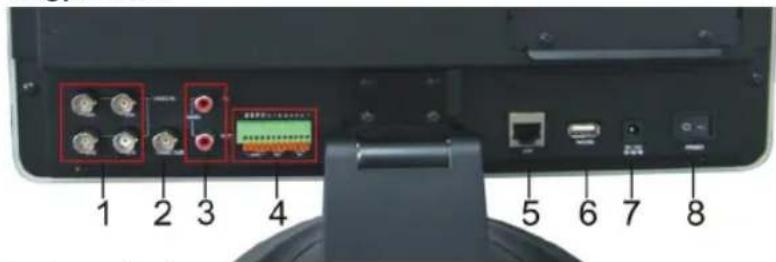

Beskrivelse av bakpanelet:

1 2 3 4 5 6 7 8

1. Videoinnganger (1-4)
2. Videoutgang
3. Inngang og utgang for lyd.
4. Inngang for alarm (ALARM INN 1-4, 5-6 jord)

Utgang for alarm (ALARM UT 7-8)

RS-422 / RS-485 kontakt (9-12)

1. RJ-45 kontakt 10/100 Base-T Eternet nettverk

2. USB-tilkoblinger

USB-porter for å koble til mus og enheter for sikkerhetskopi (flash-drev, DVD-opptaker).

1. Kontakt for strøminntak (12VDC)
2. Strømbryter

Beskrivelse av sidepanel:

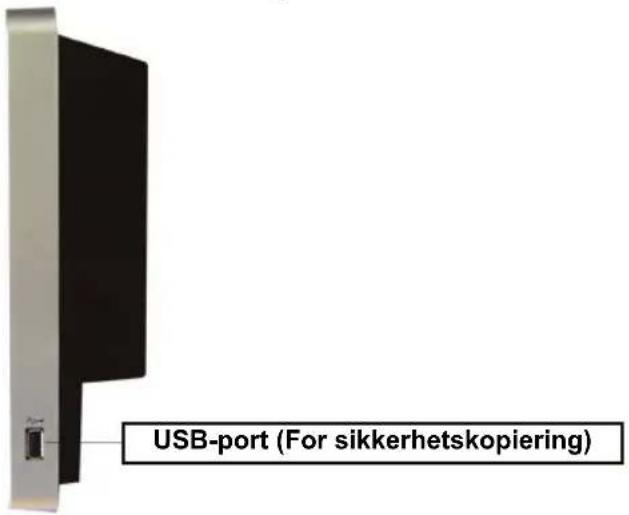

USB-port (For sikkerhetskopiering)

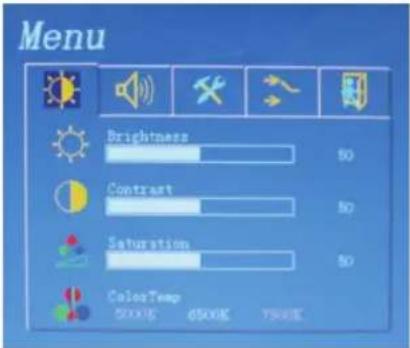

For å justere parameterne i LCD-skjermen, kan du trykke på "MENU/ENTER". Menyen blir vist på LCD-skjermen. Trykk så på "LEFT/-" eller "RIGHT/+ " for å flytte markøren til venstre eller høyre for å velge det alternativet du ønsker å endre. Trykk så på "LEFT/-" eller "RIGHT/+ " for å øke eller redusere verdien. Når du er ferdig med innstillingene, trykker du på "AUTO/ESC" for å avslutte.

Beskrivelse av fjernkontroll

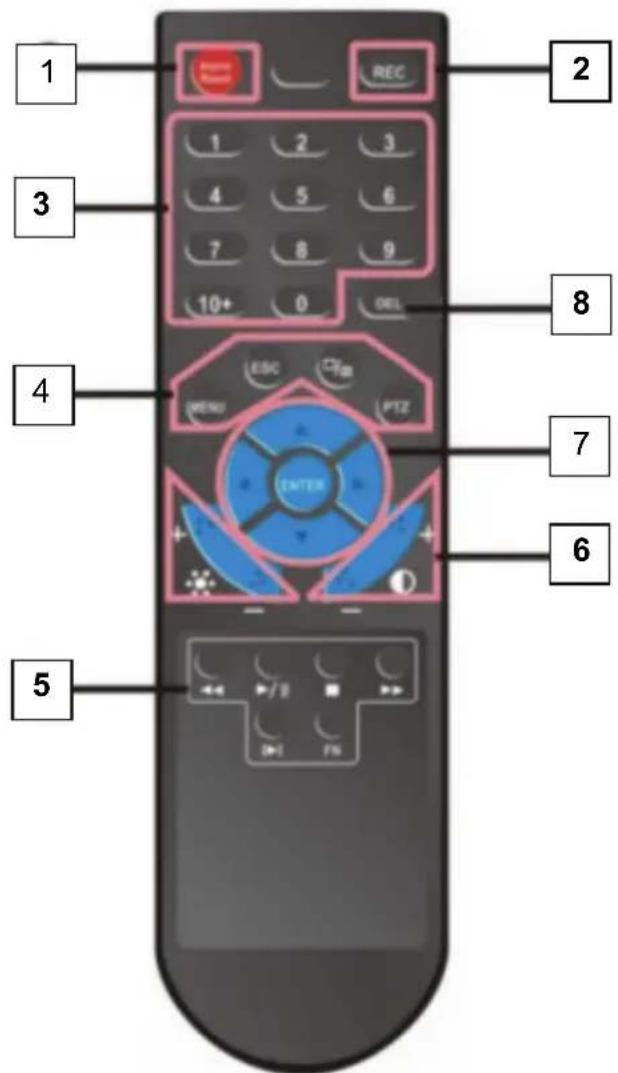

1 2 3 4 5 6 7 8 9 10+ 0 DEL ESC CFG MENU PTZ ENTER 6 5

Nr.	Navn: Beskrivelse
1	Alarmnullstilling		Nullstiller status for alarmens utgang eller inngang.
2	REC		Manuelt opptak Har samme funksjon som -knappen på enhetens frontpanel.
3	Nummertaster		Setter inn tall eller velges for å endre aktuelle kanaler.
4	Funksjonsknapper		Går inn i hovedmenyen.
			Endre fra visning av enkeltvindu, vil delt visning av flere vinduer.
			Gå tilbake til øvre meny, det samme som -knappen på frontpanelet
			Aktivere PTZ-kontroll, det samme som , på frontpanelet
5	Avspillingskontroll		Sakte avspilling / spole tilbake
			Spill av/Pause
			Stopp
			Hurtig forover
			Gå til neste bilde
		FN	Funksjon, tilgang til ekstra innstillinger.
6	Parametere for bildejustering		Knapper for justering av lysstyrke
			Knapper for justering av kontrast
7	Piltaster		Lik funksjon som piltastene på frontpanelet
8	DEL		SLETTE-tast

Spesifikasjoner:

• Videosignal inn: 4x BNC, 1Vp-p/75Ohm

• Videosignal ut 1x BNC, 1Vp-p/75Ohm

- Kapasitet på harddisken: Opp til 1 TB (ikke inkludert)

• Grensesnitt: 1x SATA

- Nettverksprotokoll: TCP-IP / DHCP / DNNS / PPPoE / E-POST

- Nettverksgrensesnitt: RJ45 10/100M Eternet automatisk påvisning

- Nettverksfunksjon: Live skjerm i IE nettleser, konfigurering, last ned video, Overvåking via mobiltelefon

- USB 2.0-port: Mus / bærbar ekstern harddisk / flash-drev / DVD-brenner / oppgradering av programvare

- Skjerm: 15" farge-LCD 4:3

• Oppløsning: 1024x768

• Kontrast: 450:1

• Lysstyrke: 250CDM
- Vinkel: 80^
- Sensor/Alarm: 4x in / 1x ut
• PTZ-kontroll: RS485
• PTZ-protokoll: PELCO-P / PELCO-D / Samsung / Panasonic
- Strømforsyning: 100\~240VAC/12VDC, 5A
- Dimensjoner: 302 (H) x 360 (B) x 58 (D) mm (m/u skjermfot)
• Vekt: 4 kg (m/u hasrddisk)

For å redusere faren for strømstøt, skal dette produktet BARE åpnes av en autorisert tekniker når vedlikehold er nødvendig. Koble produktet fra strømmen og annet utstyr dersom et problem oppstår. Ikke utsett produktet for vann eller fuktighet.

Vedlikehold:

Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produktet eller skade forårsaket av uriktig bruk av dette produktet.

Generelt:

Utforming og spesifikasjoner kan endres uten forhåndsvarsel.

Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne, og skal behandles som dette.

Behold denne veiledningen og innpakningen for fremtidig referanse.
