Termék típusa	15"-os monitor DVR-rel
Márka	KONIG
Modell	SECDVRMON30
Képernyő méret	15 col (4:3)
Felbontás	1024 x 768 pixel
Kontraszt	450:1
Fényerő	250 cd/m²
Látószög	80°
Videó bemenetek	4 x BNC (1 Vp-p / 75 Ω)
Videó kimenet	1 x BNC (1 Vp-p / 75 Ω)
Audio bemenet	1 x RCA
Audio kimenet	1 x RCA
Videó tömörítés	H.264
Képfrissítési frekvencia	100 fps (CIF / fél-D1), 50 fps (D1)
Merevlemez kapacitás	Akár 1 TB (nem tartalmazza)
Merevlemez interfész	1 x SATA
Tápellátás	100-240 VAC / 12 VDC, 5 A
Méretek (M x Sz x Mé)	302 x 360 x 58 mm
Karbantartás	Távolítsa el száraz ruhával, oldószerek nélkül
Biztonság	Ne nyissa ki, karbantartás előtt húzza ki a hálózati kábelt
Garancia	A garancia érvénytelen jogosulatlan módosítás esetén
Általános információk	A jellemzők előzetes értesítés nélkül változhatnak

Gyakran ismételt kérdések - SECDVRMON30 KONIG

Hogyan telepítsünk merevlemezt a SEC-DVRMON30 monitorba?

Nyissa ki a merevlemez-rekeszt a monitor hátulján (4 csavar). Helyezze be a merevlemezt a mellékelt tartóba, rögzítse a merevlemez 4 csavarjával. Csatlakoztassa a SATA táp- és adatkábeleket. Helyezze vissza a tartót a rekeszbe, és csavarozza vissza.

Miért kell formázni a merevlemezt a DVR-ben, és hogyan?

A merevlemezt a DVR formátumára kell formázni, mert a PC-s formázás nem kompatibilis. Lépjen a főmenübe > Karbantartás > Merevlemez kezelés. A formázás a lemez méretétől függően több percig is eltarthat.

Hogyan használjuk a PTZ funkciót ezzel a monitorral?

Nyomja meg a PTZ gombot az előlapon vagy a távirányítón. Használja a nyílgombokat a mozgás irányításához (pan, tilt, zoom). A támogatott protokollok: PELCO-P, PELCO-D, Samsung és Panasonic RS485-ön keresztül.

Hogyan menthetők el a rögzített videók?

Nyomja meg a Mentés gombot az előlapon vagy a távirányítón a keresés és mentés menü megnyitásához. USB stickre, külső merevlemezre vagy DVD-íróra menthet az USB-portokon keresztül.

Hozzáférhetek a monitorhoz távolról a telefonomról?

Igen, Ethernet RJ45 hálózaton keresztül. A DVR támogatja a TCP-IP, DHCP, DNNS, PPPoE és E-MAIL protokollokat. Használhat IE böngészőt vagy mobil megfigyelő alkalmazást élő megtekintéshez és videók letöltéséhez.

Mit tegyek, ha az LCD-képernyő fekete marad?

Ellenőrizze, hogy az előlapon lévő BE gomb világít (ez csak a monitort kapcsolja ki, a rendszert nem). Győződjön meg arról, hogy a tápkábel be van dugva. Ha a probléma továbbra is fennáll, húzza ki a készüléket, és forduljon szakképzett technikushoz.

Milyen fájltípusok kerülnek mentésre?

A videók MP4, AVI vagy nyers H.264 formátumban kerülnek mentésre a beállítástól függően. A minőség állítható (Full, 15, 7, 3, 1 fps vagy egyéni).

Hogyan állítsuk be az LCD monitor paramétereit (fényerő, kontraszt)?

Nyomja meg a MENU/ENTER gombot az előlapon vagy a távirányító Menu gombját. Használja a BAL/JOBB nyilakat a navigációhoz és a FEL/LE nyilakat az értékek módosításához. Nyomja meg az AUTO/ESC gombot a kilépéshez.

Mit jelent a HDD jelzőfény?

A HDD jelzőfény (piros/zöld) a merevlemez aktivitását jelzi. Felvétel vagy lejátszás közben villog. Ha kialszik, ellenőrizze, hogy a lemez megfelelően van-e telepítve és formázva.

Hogyan állíthatók vissza a monitor gyári beállításai?

Az LCD monitor OSD menüjében válassza a 'Beállítások visszaállítása' opciót, majd válassza az IGEN-t. Ez visszaállítja a megjelenítési beállításokat (nyelv, idő stb.) a gyári alapértékekre.

HASZNÁLATI ÚTMUTATÓ SECDVRMON30 KONIG

Megjegyzés: A jelen dokumentum a SEC-DVRMON30 rövid leírását tartalmazza. A SEC-DVRMON30 részletes használati utasításait illetően tekintse meg a részletes kézikönyvet.

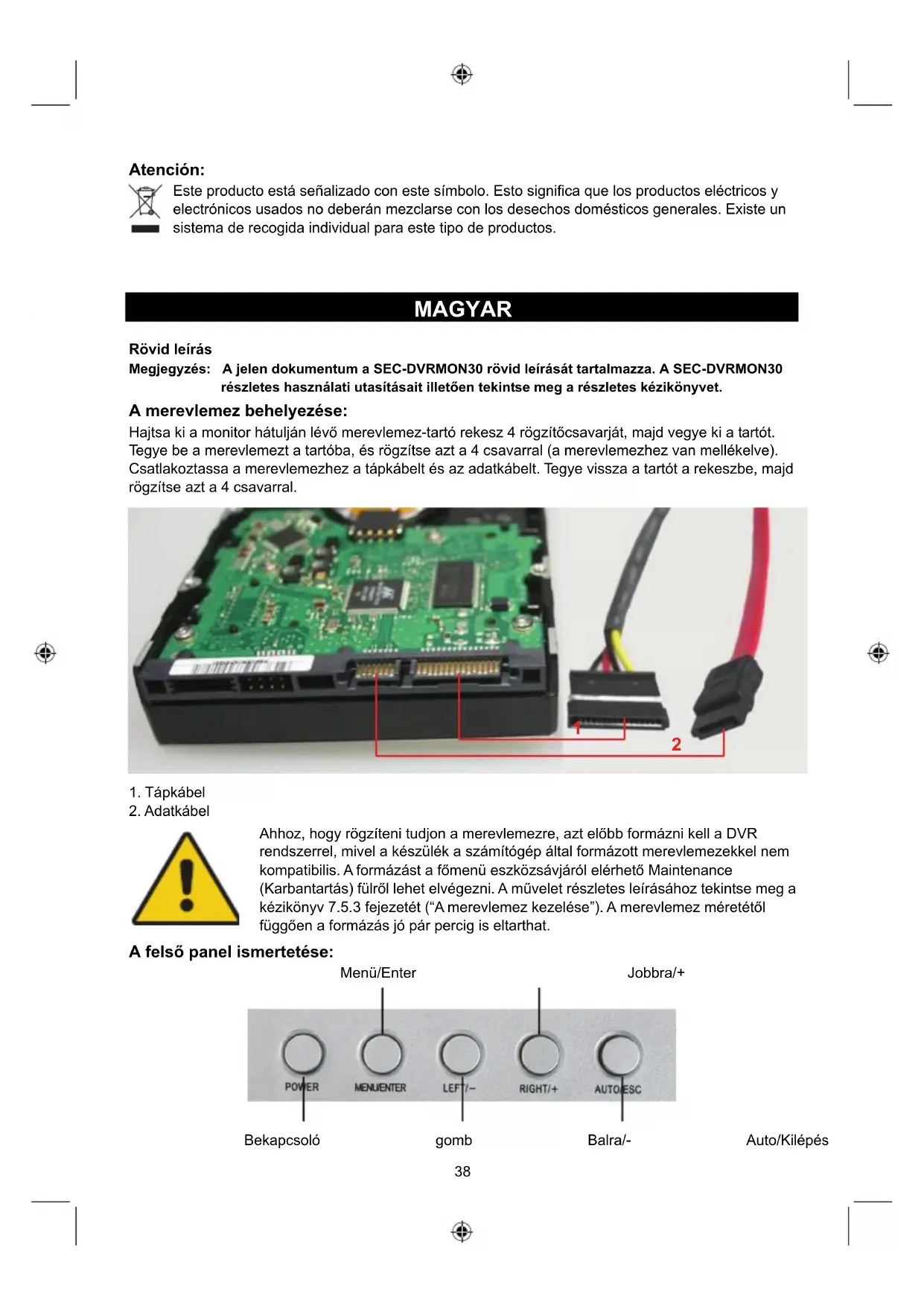

A merevlemez behelyezése:

Hajtsa ki a monitor hátulján lévő merevlemez-tartó rekesz 4 rögzítőcsavarját, majd vegye ki a tartót. Tegye be a merevlemezt a tartóba, és rögzítse azt a 4 csavarral (a merevlemezhez van mellékelve). Csatlakoztassa a merevlemezhez a tápkábelt és az adatkábelt. Tegye vissza a tartót a rekeszbe, majd rögzítse azt a 4 csavarral.

Ahhoz, hogy rögzíteni tudjon a merevlemezre, azt előbb formázni kell a DVR rendszerrel, mivel a készülék a számítógép által formázott merevlemezekkel nem kompatibilis. A formázást a fömenü eszközsávjáról elérhető Maintenance (Karbantartás) fülről lehet elvégezni. A müvelet részletes leírásához tekintse meg a kézikönyv 7.5.3 fejezetét ("A merevlemez kezelése"). A merevlemez méretétől függően a formázás jó pár percig is eltarthat.

A felső panel ismertetése:

Menü/Enter Jobbra/+ POWER MENUENTER LEFT/- RIGHT/+ AUTOESC Bekapcsoló gomb Balra-/ Auto/Kilépés

Funkció: Leírás:

Bekapcsoló gomb Az LCD-monitor be- és kikapcsolása.

Ezzel csak a monitort lehet kikapcsolni, a rendszert nem.

Menü/Enter Nyomja meg az LCD-monitor konfigurálásához.

Jobbra/+ A képernyön lévő paraméterek módosítása, vagy az érték növelése.

Balra/- A képernyön lévő paraméterek módosítása, vagy az érték csökkentése.

Auto/Kilépés Nyomja meg az LCD-monitor képernyőmenűjének bezárásához.

Az előlap ismertetése:

1 CH1/CH5 CH2/CH6 CH3/CH7 CH4/CH8 MENU ESC REC BACKUP PTZ PWR HDD 2 3 4

Ezekkel a gombokkal lehet beállítani, hogy a monitoron egyszerre csak az egyik kamera képe jelenjen meg, teljes képernyőn, vagy az összes kameráé, szimultán (☐/☐)

1. MENU: Megjeleníti a fömenüt.

ESC: Ezzel a gombbal lehet kilépni a menüböl.

REC: A rögzítés elindítása és leállítása.

Backup: Megnyitja a videókeresés és a Backup (Biztonsági mentés) menüt.

Lejátszás/Szünet (▶/Ⅱ): Megnyitja a videókeresés és a lejátszás menüt. Lejátszás módban ezzel a gombbal lehet elindítani/szüneteltetni a lejátszást.

PTZ: (Pan-Tilt-Zoom) A Speed Dome kamera vezérlése.

1. Üzemjelző LED, merevlemez-jelző LED

Azt jelzik, hogy a készülék csatlakoztatva van az elektromos hálózathoz, illetve hogy a merevlemez használatban van.

Infraablak: infravörös érzékelő a távirányítóhoz

1. ◀, ▶, ▲, ▼

A nyílgombokkal lehet navigálni a menükben. A ◀, ▶ gombokkal lehet a jelölőmezőt mozgatni, a ▲, ▼ gombokkal lehet kiválasztani az almenü paramétereket. A kiválasztás jóváhagyásához nyomja meg az Enter gombot.

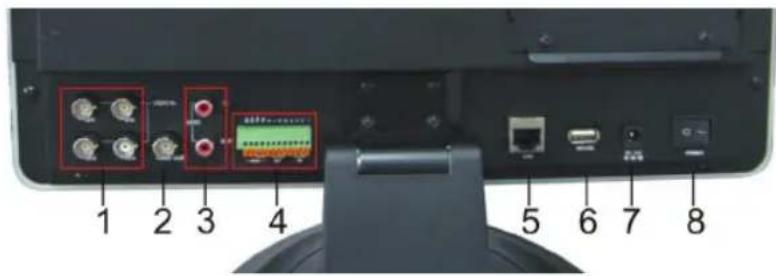

A hátlap ismertetése:

1 2 3 4 5 6 7 8

1. Videobemeneti csatlakozók (1-4)
2. Videokimeneti csatlakozó
3. Audiobemeneti / -kimeneti csatlakozó
4. Riasztóbemeneti csatlakozók (ALARM IN 1-4, 5-6: földelés) Riasztókimeneti csatlakozók (ALARM OUT 7-8) RS-422 / RS-485 csatlakozó (9-12)
5. RJ-45 csatlakozó, 10/100 Base-T Ethernet hálózat
6. USB csatlakozók USB portok az egér és a backup eszközök (pl. pendrive, DVD-felvevő stb.) csatlakoztatásához.
7. Tápcsatlakozó (12 V DC)
8. Főkapcsoló

Az oldalsó panel ismertetése:

USB port (biztonsági mentés készítéséhez)

A menü ismertetése:

Az LCD-monitor paramétereinek módosításához nyomja meg a "Menü/Enter" gombot. Ekkor a képernyőn megjelenik a menü. Ezután a "Balra/-" / "Jobbra/+ " gombok segítségével vigye a kurzort a módosítani kívánt opcióra. Majd a "Balra/-" / "Jobbra/+ " gombok segítségével csökkentse / növelje az értéket. Ha végzett, nyomja meg az „Auto/Kilépés" gombot a kilépéshez.

Menu Brightness 50 Contrast 50 Saturation 50 ColorTemp 5000K 6500K 7500K

Színtelítettség: 0\~100

Színhőmérséklet:

5000K/6500K/7500K

Hangerő: 0\~100

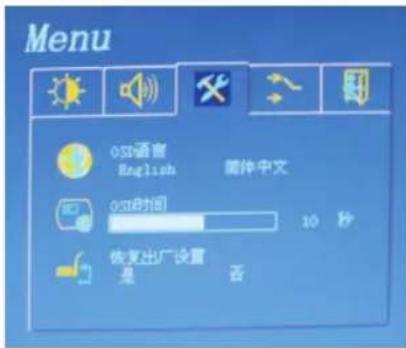

Képernyőmenü nyelve: válasszon nyelvet

Képernyőmenü ideje:

az idő megjelenítése

Alapértelmezett bellítások:

IGEN/NEM

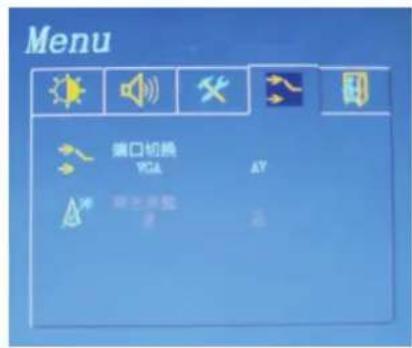

Menu 端口切换 VGA AT 新台调整 装 装

Bemeneti port: VGA / AV

Autom. szín: Igen / Nem

Menu

KILÉPÉS

A távirányító ismertetése:

1 2 3 4 5 6 7 8 9 10+ ESC USB TENER TENER TENER TENER TENER TENER TENER

Sz.	Megnevezés		Leírás
1	Riasztás törlése Törli a riasztóbemenet vagy riasztókimenet státuszát.
2	Rögzítés		Manuális rögzítés. Ugyanazt a célt szolgálja, mint a készülék előlapján lévő gomb.
3	Számgombok		Számok beírásához, valamint a kívánt csatorna kiválasztásához.
4	Funkciógombok		A főmenü megnyitása.
			Váltás az egyablakos és a többablakos nézet között.
			Visszatérés a felsőbb menübe. Ugyanazt a célt szolgálja, mint az előlapon lévő gomb.
			A PTZ-vezérlés engedélyezése. Ugynazt a célt szolgálja, mint az előlapon lévő gomb.
5	Lejátszásvezérlő gombok		Lassított lejátszás / visszatekerés
			Lejátszás/Szünet
			Leállítás
			Előretekerés
			Ugrás a következő képkockára
		FN	Funkció, hozzáférés a kiegészítő beállításokhoz.
6	Képkorrekciós paraméterek		Gombok a fényerő beállításához.
			Gombok a kontraszt beállításához.
7	Nyílgombok		Ugyanazt a célt szolgálja, mint az előlapon lévő nyílgombok
8	Törlés		Törlés gomb

Müszaki adatok:

• Video bemenet: 4 db. BNC, 1 Vp-p / 75 Ohm
• Video kimenet: 1 db. BNC, 1 Vp-p / 75 Ohm
• Audio bemenet: 1 db. RCA
• Audio kimenet: 1 db. RCA

• Képváltási gyakoriság: 4 x 25 kép/mp.
• Képváltási gyakoriság (lejátszás) (CH1): 25 kép/mp. (CIF), 25 kép/mp. (half D1), 12 kép/mp. (D1)
• Képváltási gyakoriság (rögzítés): 100 kép/mp. (CIF), 100 kép/mp. (half D1), 50 kép/mp. (D1)
  • Tömörítés: H.264
  • Video mentése: MP4, AVI, H.264 raw
  • Video minőség: Teljes, 15 kép/mp., 7 kép/mp., 3 kép/mp., 1 kép/mp.

Vagy egyéni beállítás

• Merevlemez tárolókapacitása: Max. 1 TB (nincs mellékelve)
  • Csatolófelület: 1 db. SATA
• Hálózati protokoll: TCP-IP / DHCP / DNNS / PPPoE / E-MAIL
• Hálózati csatolófelület: RJ45 10/100M Ethernet, automatikus felismerés
• Hálózati funkció: Élőkép, konfigurálás és video letöltés IE böngészőből Mobiltelefonos
• USB 2.0 port: Egér / Hordozható merevlemez / Pendrive / DVD-író / Firmware-frissítés
• Monitor: 15"-os színes LCD, 4:3-as képarány
  • Felbontás: 1024x768
  • Kontraszt: 450:1
  • Fényerő: 250 CDM
  • Betekintési szög: 80°
• Érzékelő/Riasztó: 4 db. bemenet / 1 db. kimenet
  • PTZ-vezérlés: RS485
  • PTZ protokoll: PELCO-P / PELCO-D / Samsung / Panasonic
• Tápfeszültség: 100-240 V AC / 12 V DC, 5 A
• Méretek: 302 (M) x 360 (Sz) x 58 (H) mm (állvány nélkül)
  • Tömeg: 4 kg (merevlemez nélkül)

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
