BEDIENUNGSANLEITUNG SECDVRMON30 KONIG

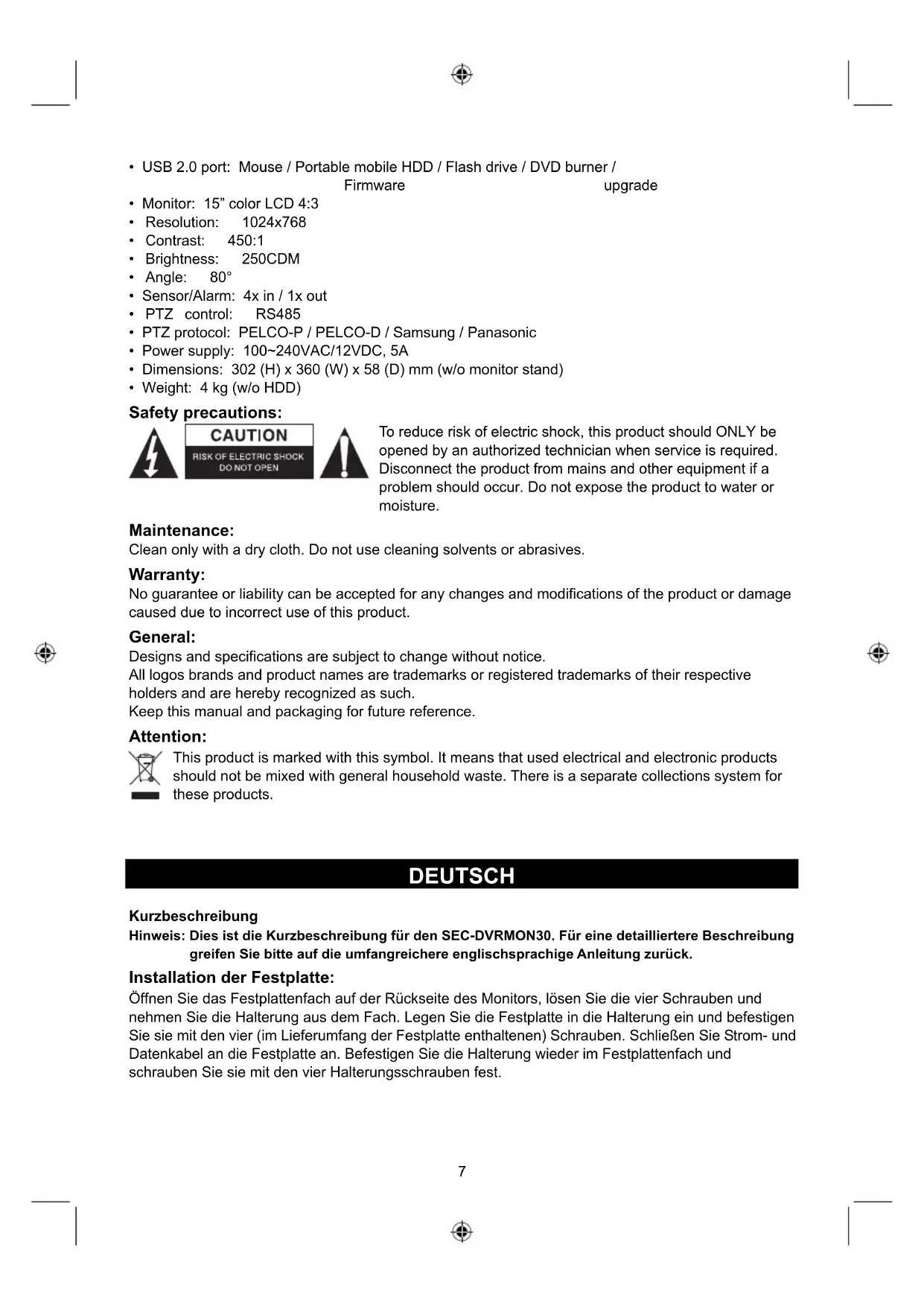

MANUAL (p. 2 ) 15” Monitor with DVR ANLEITUNG (s. 7 ) 38,1cm Monitor mit Festplattenrecorder

DEUTSCH 38,1cm Monitor mit Festplattenrecorder Kurzbeschreibung Hinweis: Dies ist die Kurzbeschreibung für den SEC-DVRMON30. Für eine detailliertere Beschreibung greifen Sie bitte auf die umfangreichere englischsprachige Anleitung zurück. Installation der Festplatte: Öffnen Sie das Festplattenfach auf der Rückseite des Monitors, lösen Sie die vier Schrauben und nehmen Sie die Halterung aus dem Fach. Legen Sie die Festplatte in die Halterung ein und befestigen Sie sie mit den vier (im Lieferumfang der Festplatte enthaltenen) Schrauben. Schließen Sie Strom- und Datenkabel an die Festplatte an. Befestigen Sie die Halterung wieder im Festplattenfach und schrauben Sie sie mit den vier Halterungsschrauben fest.8

1. Anschluss für die Stromversorgung

2. Anschluss für das Datenkabel

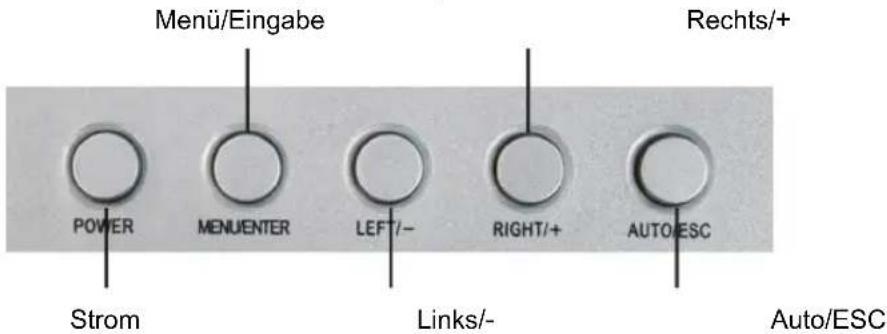

Bevor Sie etwas auf Ihrer Festplatte aufzeichnen können, muss diese vom DVR-System formatiert werden; eine am PC formatierte Festplatte ist nicht kompatibel. Die Formatierfunktion rufen Sie im Hauptmenü über den Abschnitt Wartung (Maintenance) auf. Eine detaillierte Beschreibung dieser Funktion finden Sie in Abschnitt 7.5.3 (HDD Management) Ihres englischen Handbuchs. Je nach Größe der Festplatte kann der Formatierungsprozess einige Minuten in Anspruch nehmen. Beschreibung der Funktionstasten (Oberseite): Menü/Eingabe Rechts/+ Strom Links/- Auto/ESC Function: Description: POWER Ein- und Ausschalten des LCD-Monitors. – Schaltet nur den Monitor, nicht aber das System aus. MENU/ENTER Drücken Sie diese Taste, um den LCD-Monitor zu konfigurieren. RIGHT/+ Ändern der Auswahl, bzw. Erhöhen eines Werts. LEFT/- Ändern der Auswahl, bzw. Verringern eines Werts. AUTO/ESC Drücken Sie diese Taste, um das.Konfigurationsmenü zu verlassen.

Beschreibung der Funktionstasten (Front):

/ ) Kamera-Auswahltasten (4 Kameras/Kanäle) Mithilfe dieser Auswahltasten können Sie die Anzeige auf dem Bildschirm auf Vollbild (für einzelne Kameras) oder auf gemeinsame Darstellung mehrerer Kameras einstellen (

2. MENU: Ruft das Hauptmenü auf.

ESC: Drücken Sie diese Taste, um das Menü zu verlassen. REC: Start oder Stopp der manuellen Aufnahme. Backup: Öffnet das Video-Such-Menü und das Backup-Menü (zum Anlegen von Kopien). Wiedergabe/Pause ( ): Öffnet das Video-Such-Menü und das Wiedergabe-Menü. Im Wiedergabemodus kann die Wiedergabe über diese Taste angehalten und fortgesetzt werden. PTZ (zu Deutsch: Schwenken, Neigen, Zoomen): Funktionstaste zum Einsatz von High-Speed-Dome-Kamers.

3. Betriebs-LED, Festplattenkontroll-LED (HDD)

Die LEDs weisen auf vorhandene Betriebsspannung bzw. Festplattentätigkeit hin. IR-Fenster, Infrarot-Sensor für die Fernbedienung.

Die Pfeiltasten dienen zur Navigation innerhalb von Menüs. Drücken Sie ◄, ►, um zwischen Auswahlflächen zu wechseln und ▲, ▼ um innerhalb Menüpunkte eines Untermenüs auszuwählen. Benutzen Sie die Enter-Taste, um eine Auswahl zu bestätigen. Beschreibung der Schnittstellen (Rückseite):

1. Anschlüsse der Videoeingänge (1-4)

2. Anschluss Videoausgang

3. Audioeingang / -ausgang

4. Anschlüsse Alarm-Eingang (1-4, 5-6 Erdung)

Anschlüsse Alarm-Ausgang (7-8) RS-422 / RS-485 Schnittstelle (9-12)

5. RJ-45 Schnittstelle für 10/100 T-Ethernet-Netzwerk

Schnittstellen für Maus und Backup-Datenträger (Flashlaufwerke, DVD-Recorder).

7. Anschluss Stromversorgung (12V DC)

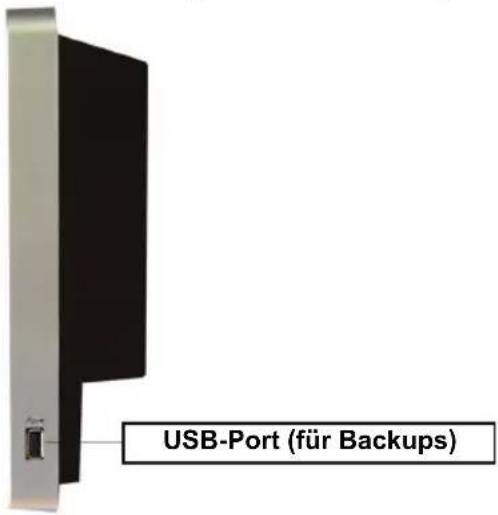

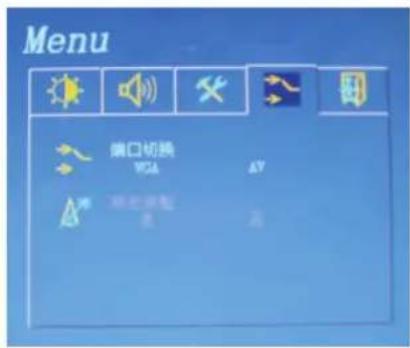

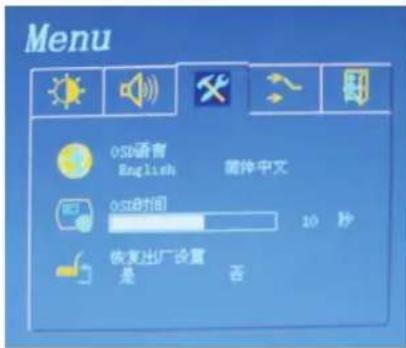

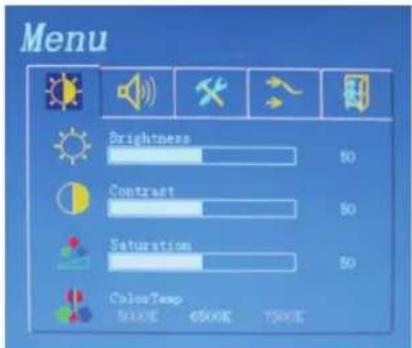

Beschreibung der Anschlüsse (Seite): Übersicht Menüfunktionen: Um die Einstellungen des Monitors zu verändern, können Sie „MENU/ENTER” auswählen. Das Menü erscheint auf dem LCD-Schirm. Mit den Auswahltasten „LEFT/-”, bzw. „RIGHT/+” können Sie einen Menüpunkt ansteuern und den Wert mit den Tasten „LEFT/-”, bzw. „RIGHT/+” vergrößern, bzw. verringern. Wenn Sie Ihre Einstellungen abgeschlossen haben, können Sie mit der Taste „AUTO/ESC” das Menü wieder verlassen. Helligkeit: 0-100 Kontrast: 0-100 Farbsättigung: 0-100 Farbtemperatur: 5000K/6500K/7500K Lautstärke: 0-100 USB-Port (für Backups)11 Menüsprache: Sprachauswahl Zeitanzeige: Uhrzeit Werkseinstellungen: Ja/Nein Eingangssignal: VGA / AV Autom. Farbeinstellung: Ja / Nein VERLASSEN Beschreibung Fernbedienung:

No. Name Beschreibung 1 Alarm reset Zurücksetzen des Alarms. 2 REC Manuelle Aufnahme. Funktion identisch mit der Auswahltaste an der Gerätefront. 3 Zifferntasten Eingabe von Zahlen, bzw. Auswahl des aktiven Kanals Aufrufen des Hauptmenüs. Wechsel von Vollbild auf gleichzeitige Darstellung mehrerer Kanäle Schließen von Untermenüs. Funktion identisch mit an der Gerätefront. 4 Funktionstasten Einschalten der PTZ-Steuerung, Funktion wie an der Gerätefront. Zeitlupenwiedergabe / Zurückspulen Wiedergabe/Pause Stopp Vorspulen Zum nächsten Bild (Einzelbild) 5 Wiedergabesteuerung

Funktionstaste, aktiviert Sonderfunktionen. Einstellung der Helligkeit 6 Bildeinstellung Einstellung des Kontrasts 7 Pfeiltasten Ähnlich zur Funktionsweise der Pfeiltasten an der Gerätevorderseite 8 DEL Funktion: LÖSCHEN techn. Merkmale:

• Video (Eingang): 4x BNC, 1Vs-s/75 Ohm

• Video (Ausgang): 1x BNC, 1Vs-s/75 Ohm

• Audio (Eingang): 1x CINCH

• Audio (Ausgang): 1x CINCH13

• Videoqualität: Ganz, 15fps, 7fps, 3fps, 1fps oder nach Einstellung

• Festplattenkapazität: Bis zu 1TB (nicht inklusive)

• Schnittstelle: 1x SATA

• Netzwerkprotokoll: TCP-IP / DHCP / DNNS / PPPoE / E-MAIL

• Netzwerk-Interface: RJ45 10/100M Ethernet (Autom. Erkennung)

• Netzwerk-Funktion: Internet-Explorer Livemonitor, Konfiguration, Video-Download, Mobiltelefon-Überwachung

• USB 2.0-Port: Mausanschluss / Wechselfestplatte / Flash-Laufwerk / DVD-Brenner / Firmware-Upgrade

• PTZ-Kontrolle: RS485

• PTZ-Protokoll: PELCO-P / PELCO-D / Samsung / Panasonic

• Betriebsspannung: 100-240V AC/12V DC, 5A

• Abmessungen (H/B/T): 302 x 360 x 58 mm (ohne Fuß)

• Gewicht: 4 kg (ohne Festplatte) Sicherheitsvorkehrungen: Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt. Wartung: Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden. Garantie: Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind. Allgemeines: Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt. Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf. Achtung: Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.14 FRANÇAIS Moniteur 15” avec DVR Guide descriptif rapide Note : Ceci est un descriptif rapide du SEC-DVRMON30. Pour les détails complets sur la façon de d’utiliser le SEC-DVRMON30, référez-vous au manuel avancé en Anglais. Installation de l’unité du Disque Dur: Ouvrez le compartiment du disque dur avec les 4 vis au fond du moniteur et sortez le support. Installez l’unité du disque dur dans le support et fixez-la au support avec les 4 vis (fournies avec le disque dur). Branchez le connecteur de puissance et le connecteur de données sur le disque dur. Replacez le support dans le compartiment et fixez-le avec les 4 vis.
