Produkttyp	15" bildskärm med DVR
Märke	KONIG
Modell	SECDVRMON30
Skärmstorlek	15 tum (4:3)
Upplösning	1024 x 768 pixlar
Kontrast	450:1
Ljusstyrka	250 cd/m²
Betraktningsvinkel	80°
Videoingångar	4 x BNC (1 Vp-p / 75 Ω)
Videoutgång	1 x BNC (1 Vp-p / 75 Ω)
Ljudingång	1 x RCA
Ljudutgång	1 x RCA
Videokompression	H.264
Bildhastighet	100 fps (CIF / halv D1), 50 fps (D1)
Hårddiskkapacitet	Upp till 1 TB (ingår ej)
Hårddiskinterface	1 x SATA
Strömförsörjning	100-240 VAC / 12 VDC, 5 A
Dimensioner (H x B x D)	302 x 360 x 58 mm
Underhåll	Rengör med torr trasa, utan lösningsmedel
Säkerhet	Öppna inte, koppla ur före underhåll
Garanti	Garantin upphävs vid obehörig modifiering
Allmän information	Specifikationer kan ändras utan föregående meddelande

Vanliga frågor - SECDVRMON30 KONIG

Hur installerar man en hårddisk i bildskärmen SEC-DVRMON30?

Öppna hårddiskfacket på baksidan av bildskärmen (4 skruvar). Installera hårddisken i den medföljande hållaren, fäst den med 4 skruvar. Anslut ström- och data-SATA-kontakterna. Sätt tillbaka hållaren i facket och skruva fast.

Varför måste jag formatera hårddisken i DVR:n och hur gör jag?

Hårddisken måste formateras till DVR-format eftersom standard PC-formatering inte är kompatibel. Gå till huvudmenyn > Underhåll > Hårddiskhantering. Formateringen kan ta flera minuter beroende på diskstorlek.

Hur använder jag PTZ-funktionen med denna bildskärm?

Tryck på PTZ-knappen på frontpanelen eller fjärrkontrollen. Använd piltangenterna för att styra rörelserna (pan, tilt, zoom). Protokoll som stöds inkluderar PELCO-P, PELCO-D, Samsung och Panasonic via RS485.

Hur sparar jag inspelade videor?

Tryck på Säkerhetskopieringsknappen på frontpanelen eller fjärrkontrollen för att öppna sök- och säkerhetskopieringsmenyn. Du kan säkerhetskopiera till ett USB-minne, extern hårddisk eller DVD-brännare via USB-portarna.

Kan jag komma åt bildskärmen på distans från min telefon?

Ja, via Ethernet RJ45-nätverket. DVR:n stöder protokollen TCP-IP, DHCP, DNNS, PPPoE och E-MAIL. Du kan använda en IE-webbläsare eller en mobilövervakningsapp för att visa live och ladda ner videor.

Vad gör jag om LCD-skärmen förblir svart?

Kontrollera att ON-knappen på frontpanelen är tänd (den stänger endast av bildskärmen, inte systemet). Se till att strömmen är ansluten. Om problemet kvarstår, koppla ur enheten och kontakta en kvalificerad tekniker.

Vilka filtyper sparas?

Videorna sparas i MP4, AVI eller rå H.264 (raw) format, beroende på inställning. Kvaliteten kan justeras (Full, 15, 7, 3, 1 fps eller anpassad).

Hur justerar jag inställningarna för LCD-bildskärmen (ljusstyrka, kontrast)?

Tryck på MENU/ENTER på frontpanelen eller Menyknappen på fjärrkontrollen. Använd pilarna VÄNSTER/HÖGER för att navigera och UPP/NER för att justera värdena. Tryck på AUTO/ESC för att avsluta.

Vad betyder HDD-indikatorn?

HDD-indikatorn (röd/grön) visar hårddiskaktivitet. Den blinkar vid inspelning eller uppspelning. Om den förblir släckt, kontrollera att hårddisken är korrekt installerad och formaterad.

Hur återställer jag bildskärmens fabriksinställningar?

I LCD-bildskärmens OSD-meny, välj alternativet 'Återställ inställningar' och välj JA. Detta återställer visningsinställningarna (språk, tid, etc.) till standardvärden.

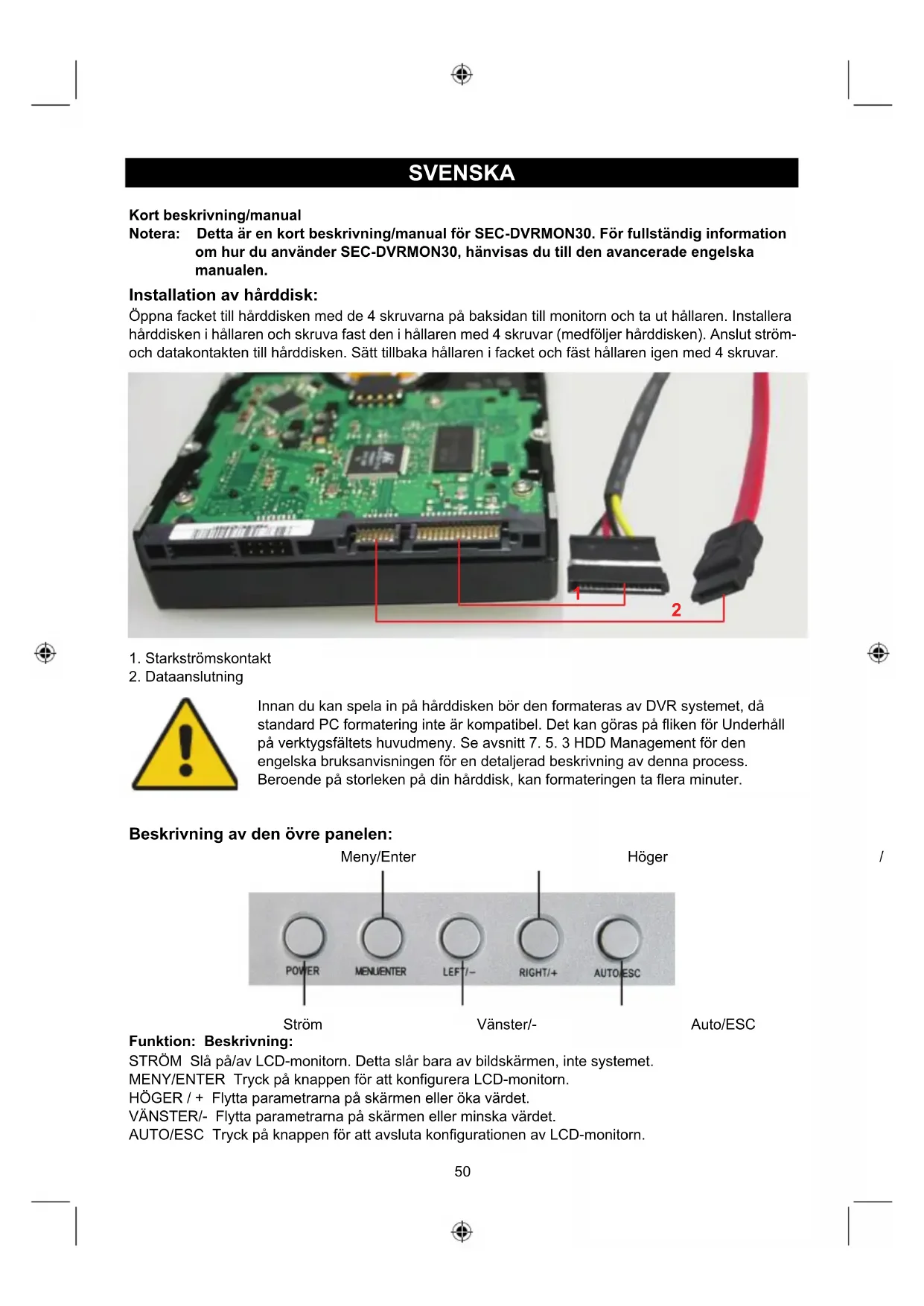

BRUKSANVISNING SECDVRMON30 KONIG

Kort beskrivning/manual

Notera: Detta är en kort beskrivning/manual för SEC-DVRMON30. För fullständig information om hur du använder SEC-DVRMON30, hänvisas du till den avancerade engelska manualen.

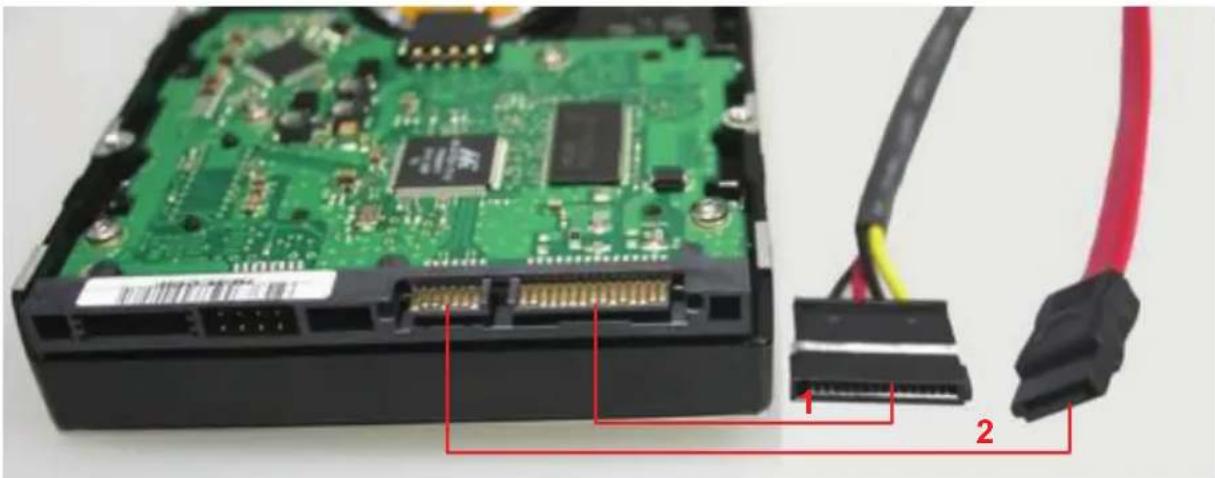

Öppna facket till härddisken med de 4 skruvarna på baksidan till monitor och ta ut hållaren. Installera härddisken i hållaren och skruva fast den i hållaren med 4 skruvar (medföljer härddisken). Anslut ström- och datakontakten till härddisken. Sätt tillbaka hållaren i facket och fäst hållaren igen med 4 skruvar.

Innan du kan spela in på hårddisken bör den formateras av DVR systemet, då standard PC formatering inte är kompatibel. Det kan göras på fliken för Underhåll på verktygsfältets huvudmeny. Se avsnitt 7. 5. 3 HDD Management för den engelska bruksanvisningen för en detaljerad beskrivning av denna process. Beroende på storleken på din hårddisk, kan formateringen ta flera minuter.

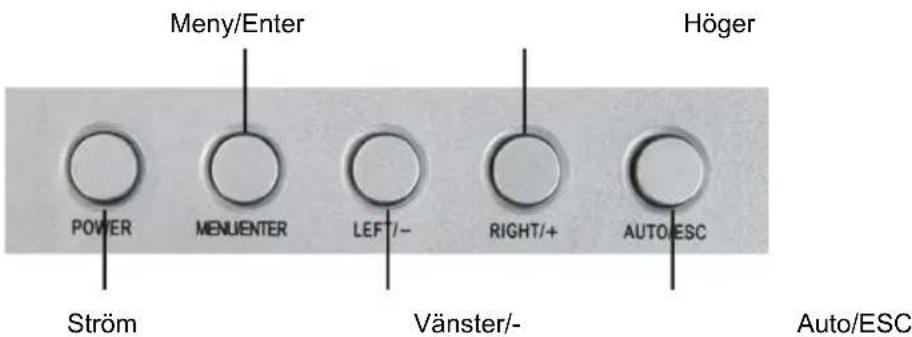

Beskrivning av den övre panelen:

Meny/Enter Höger POWER MENUENTER LEFT/- RIGHT/+ AUTO ESC Ström Vänster/- Auto/ESC

Funktion: Beskrivning:

STRÖM SIå på/av LCD-monitorn. Detta slår bara av bildskärmen, inte systemet. MENY/ENTER Tryck på knappen för att konfigurera LCD-monitorn. HÖGER / + Flytta parametrarna på skärmen eller öka värdet. VÄNSTER/- Flytta parametrarna på skärmen eller minska värdet. AUTO/ESC Tryck på knappen för att avsluta konfigurationen av LCD-monitorn.

Beskrivning av frontpanelen:

1 CH1/CH5 CH2/CH6 CH3/CH7 CH4/CH8 MENU ESC REC BACKUP PTZ PWR HDD 2 3 4

1. KANAL (CH)1 \~ KANAL (CH)4 / ( ☐/☐) knappar (4CH) Med hjälp av dessa knappar, kan du välja output video på din skärm, antingen som en helskärmsvy för varje kamera individuellt eller från alla kanaler samtidigt (☐/☐).

2. MENY: Visar huvudmenyn. ESC: Använd denna knapp för att lämna menyn REC: Starta eller stoppa manuell inspelning. Säkerhetskopiera: Öppnar videosökning och menyn för säkerhetskopiering Spela/Pausa knapp (▶/Ⅱ): Öppnar videosökning och menyn för uppspelning. När uppsplningsläget är aktiverat, tryck på knappen för att spela upp/pausa uppspelningen. PTZ: (Panorera - Luta - Zooma) Funktionaliteten hos en kupolkamera med höghastighet.

3. Power lysdiod (LED), Hårddisk (HDD) LED Lysdiod (LED) som indikerar anslutning till elnätet och användning av hårddisken. Infraröd (IR) Windows, infraröd sensor för fjärrkontroll

4. ◀, ▶, ▲, ▼ Använd pilknapparna för att flytta mellan menyalternativ. Tryck ◀, ▶ för att flytta till valbara rutor, tryck ▲, ▼ för att välja undermenyns parametrar. Tryck Enter för att bekräfta ditt val.

Beskrivning av bakre panelen:

1 2 3 4 5 6 7 8

1. Videoingångar med anslutningar (1-4)
2. Videoutgång med anslutning
3. Ljudingång/-utgång med anslutning

4. Larmingång med anslutningar (ALARM IN 1-4, 5-6 jord) Larmutgång med anslutningar (ALARM OUT 7-8) RS-422/RS-485 anslutning (9-12)

5. RJ-45 anslutning 10/100 Base-T Ethernet-nätverk

6. USB-anslutningar USB-portar för att ansluta musen och backup enheter (flash-enhet, DVD spelare/inspelare).
7. Strömingång (12VDC)
8. Strömbrytare

Beskrivning av sidopanelen:

USB-port (för säkerhetskopiering)

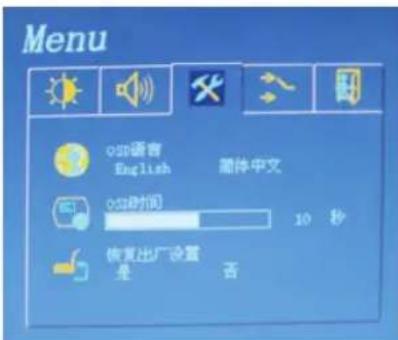

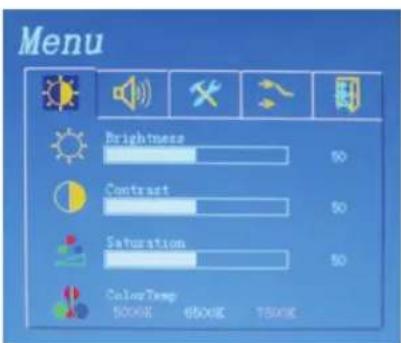

Beskrivning av menyns gränssnitt:

För att justera parametrarna för LCD-skärmen kan du trycka "MENY/ENTER". Menyn kommer att visas på LCD-skärmen. Tryck sedan på "VÄNSTER/-" eller "HÖGER / +" för att flytta markören vänster eller höger för att välja det alternativ som användaren vill modifiera. Tryck sedan "VÄNSTER/-" eller "HÖGER / +" för att öka eller minska värdet. När du är klar med inställningen, tryck på "AUTO/ESC" för att avsluta.

Menu Brightness 50 Contrast 50 Saturation 50 ColorTemp 5000K 6500K 7500K

Menu 开始 25

Ljusstyrka: 0\~100

Kontrast: 0\~100

Saturering: 0\~100

Färgtemperatur:

5000K/6500K/7500K

Volym: 0\~100

OSD-språk: välj språk

OSD-Time (Skärmtid): visar tid

Fabriksåterställning: JA/NEJ

Ingångsport: VGA/AV

Automatisk färg: Ja/Nej

Utgång

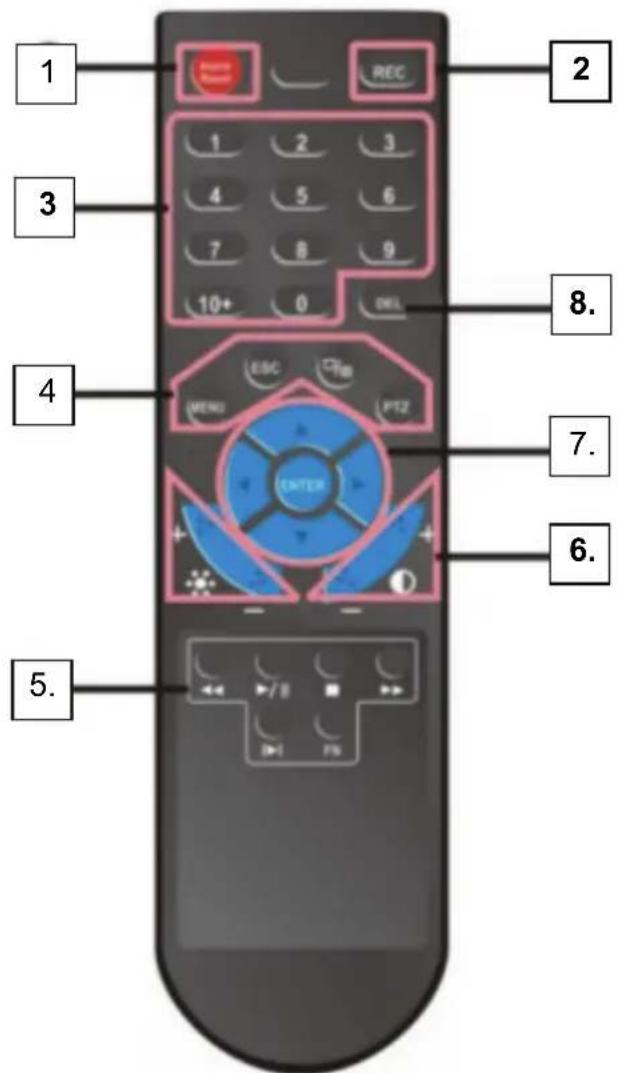

Beskrivning av fjärrkontrollen:

1 2 3 4 5. REC 1 2 3 4 5 6 7 8 9 10+ 0 DEL ESC CTRM MENU PT2 ENTER 7. 6. 5.

Nr.	Namn		Beskrivning:
1	Återställning av larm		Rensar status för larminmatning eller larmutgång.
2	REC		Manuell inspelning. Har samma funktion som knappen på enhetens frontpanel.
3	Numeriska knappar		Inmatning av nummer eller välj att ändra relevanta kanaler.
4	Funktionsknappar		Gå in i huvudmenyn.
			Växla från enkelt fönstervisningsläge till flerdelat visningsläge
			Återgå till den övre menyn, samma som knappen på frontpanelen
			Aktivera PTZ kontroll, samma som en på frontpanelen
5.	Uppspelningskontroll		Spela i långsamt läge/spola tillbaka
			Spela/Pausa knapp
			Stopp
			Snabbspolning framåt
			Gå till nästa bild
		FN	Funktion, tillgång till extrainställningar.
6	Bildjusteringens parametrar		Knappar för justering av ljusstyrka
			Knappar för justering av kontrast
7.	Pilknapparna		Liknar funktionerna av pilknapparna på frontpanelen
8.	DEL		Knappen för DELETE

SPECIFICATIONER:

• Videoingång: 4x BNC, 1Vp-p/75Ohm

• Videoutgång: 1x BNC, 1Vp-p/75Ohm

• Ljudingång: 1x RCA

• Ljudutgång: 1x RCA

• Bildhastighet display: 4x 25fps

• Bildhastighetens uppspelning (CH1): 25fps (CIF), 25fps (halva D1), 12fps (D1)

• Bildhastighetens inspelning: 100fps (CIF), 100fps (halva D1), 50fps (D1)

• Komprimering: H.264

• Video backup: MP4, AVI, H.264 obearbetad

• Videokvalitet: Full, 15fps, 7fps, 3fps, 1fps eller användarinställning

• Hårddiskkapacitet: Up 1TB (ingår inte)

- Gränssnitt: 1x SATA

- Nätverksprotokoll: TCP-IP/DHCP/DNNS/PPPoE/E-MAIL

• Nätverksgränssnitt: RJ45 10/100M Ethernet Autosökning

- Nätverksfunktion: IE webbläsaren live monitor, Konfiguration, Ladda ner video, Mobilövervakning

• USB 2.0 port: Mus / Bärbara mobil HDD/Flash-enhet/DVD-brännare /

- Upplösning: 1024x768

- Kontrast: 450:1

• Ljusstyrka: 250CDM
• Bildvinkel: 80°
- Sensor/Alarm: 4x in/1x ut
• PTZ kontroll: RS485
• PTZ protokoll: PELCO-P/PELCO-D/Samsung/Panasonic
- Strömförsörjning: 100\~240VAC/12VDC, 5A
- Dimensioner: 302 (H) x 360 (W) x 58 (D) mm (w/o monitor stativ)
• Vikt: 4 kg (w/o HDD)

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
