SECDVRMON30 - Bezpečnostní kamera KONIG - Bezplatný návod k obsluze

Typ produktu	Monitor 15" s DVR
Značka	KONIG
Model	SECDVRMON30
Velikost obrazovky	15 palců (4:3)
Rozlišení	1024 x 768 pixelů
Kontrast	450:1
Jas	250 cd/m²
Pozorovací úhel	80°
Video vstupy	4 x BNC (1 Vp-p / 75 Ω)
Video výstup	1 x BNC (1 Vp-p / 75 Ω)
Audio vstup	1 x RCA
Audio výstup	1 x RCA
Video komprese	H.264
Snímková frekvence	100 fps (CIF / půl D1), 50 fps (D1)
Kapacita pevného disku	Až 1 TB (není součástí)
Rozhraní pevného disku	1 x SATA
Napájení	100-240 VAC / 12 VDC, 5 A
Rozměry (V x Š x H)	302 x 360 x 58 mm
Údržba	Čistěte suchým hadříkem, bez rozpouštědel
Bezpečnost	Neotvírejte, před údržbou odpojte
Záruka	Záruka zaniká při neautorizovaných úpravách
Obecné informace	Vlastnosti se mohou změnit bez předchozího upozornění

Často kladené otázky - SECDVRMON30 KONIG

Jak nainstalovat pevný disk do monitoru SEC-DVRMON30?

Otevřete přihrádku pevného disku na zadní straně monitoru (4 šrouby). Nainstalujte pevný disk do dodaného držáku, připevněte jej 4 šrouby pevného disku. Připojte napájecí a datové konektory SATA. Vložte držák zpět do přihrádky a zašroubujte.

Proč musím naformátovat pevný disk v DVR a jak to provést?

Pevný disk musí být naformátován ve formátu DVR, protože standardní formátování PC není kompatibilní. Přejděte do hlavní nabídky > Údržba > Správa pevného disku. Formátování může trvat několik minut v závislosti na velikosti disku.

Jak používat funkci PTZ s tímto monitorem?

Stiskněte tlačítko PTZ na předním panelu nebo na dálkovém ovladači. Pomocí šipek ovládejte pohyb (pan, tilt, zoom). Podporované protokoly zahrnují PELCO-P, PELCO-D, Samsung a Panasonic přes RS485.

Jak zálohovat nahraná videa?

Stisknutím tlačítka Zálohování na předním panelu nebo dálkovém ovladači otevřete nabídku vyhledávání a zálohování. Můžete zálohovat na USB flash disk, externí pevný disk nebo DVD vypalovačku přes USB porty.

Mohu k monitoru přistupovat vzdáleně z telefonu?

Ano, přes síť Ethernet RJ45. DVR podporuje protokoly TCP-IP, DHCP, DNNS, PPPoE a E-MAIL. Můžete použít prohlížeč IE nebo mobilní aplikaci pro sledování v reálném čase a stahování videí.

Co dělat, když LCD obrazovka zůstane černá?

Zkontrolujte, zda svítí tlačítko ZAPNUTO na předním panelu (vypíná pouze monitor, ne systém). Ujistěte se, že je napájení zapojeno. Pokud problém přetrvává, odpojte zařízení a kontaktujte kvalifikovaného technika.

Jaké typy souborů se zálohují?

Videa se zálohují ve formátech MP4, AVI nebo H.264 raw (raw), podle konfigurace. Kvalitu lze nastavit (Full, 15, 7, 3, 1 fps nebo vlastní).

Jak nastavit parametry LCD monitoru (jas, kontrast)?

Stiskněte MENU/ENTER na předním panelu nebo tlačítko Menu na dálkovém ovladači. Pomocí šipek VLEVO/VPRAVO navigujte a NAHORU/DOLŮ upravujte hodnoty. Stisknutím AUTO/ESC ukončíte.

Co znamená kontrolka HDD?

Kontrolka HDD (červená/zelená) indikuje aktivitu pevného disku. Bliká při nahrávání nebo přehrávání. Pokud zůstane zhasnutá, zkontrolujte, zda je disk správně nainstalován a naformátován.

Jak obnovit tovární nastavení monitoru?

V nabídce OSD LCD monitoru vyberte možnost 'Obnovení nastavení' a zvolte ANO. Tím se obnoví nastavení zobrazení (jazyk, čas atd.) na výchozí hodnoty.

NÁVOD K OBSLUZE SECDVRMON30 KONIG

Poznámka: Toto je stručný průvodce popisující SEC-DVRMON30. Pro úplné informace o používání SEC-DVRMON30 nahlédněte do podrobné anglickojazyčné příručky.

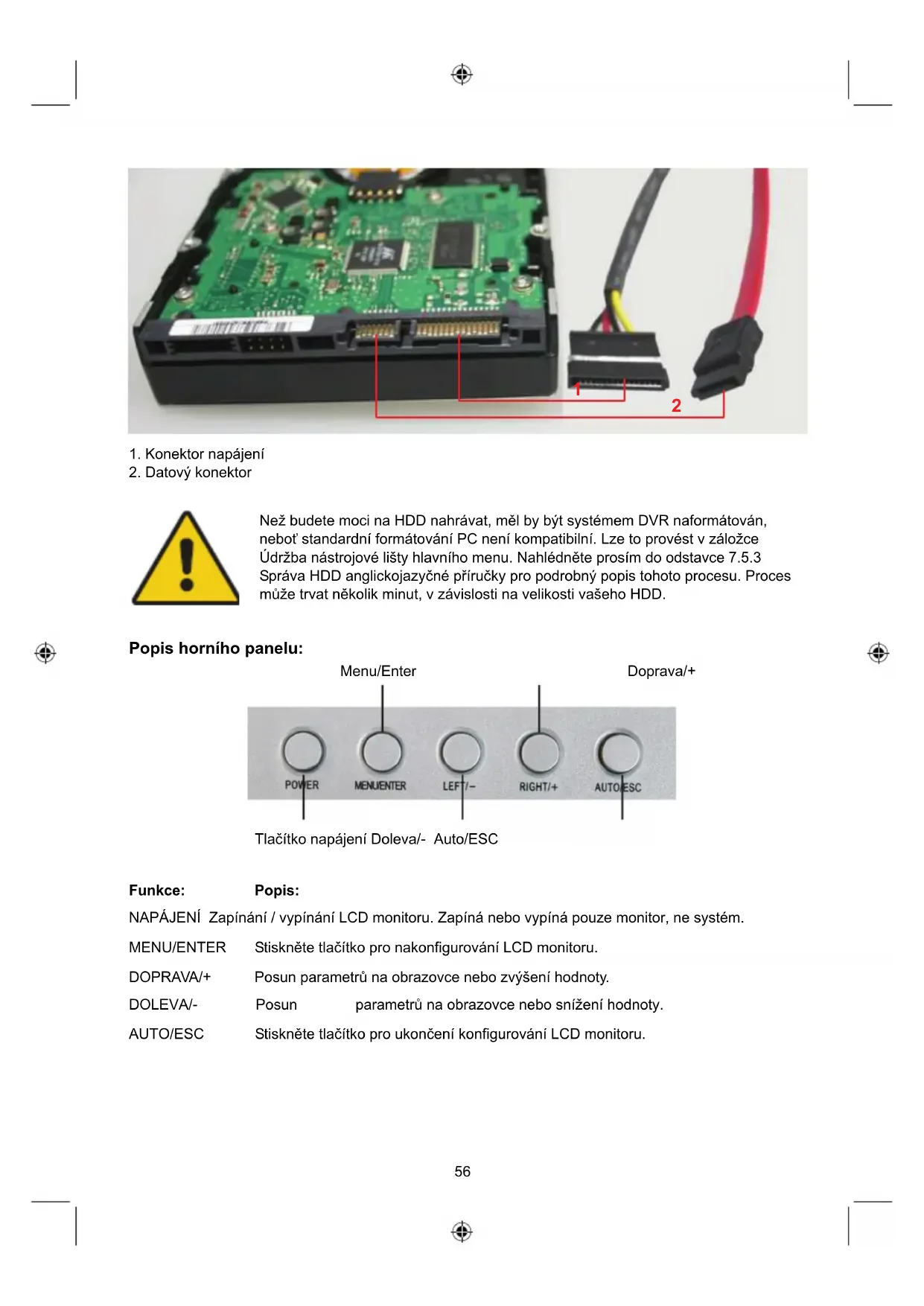

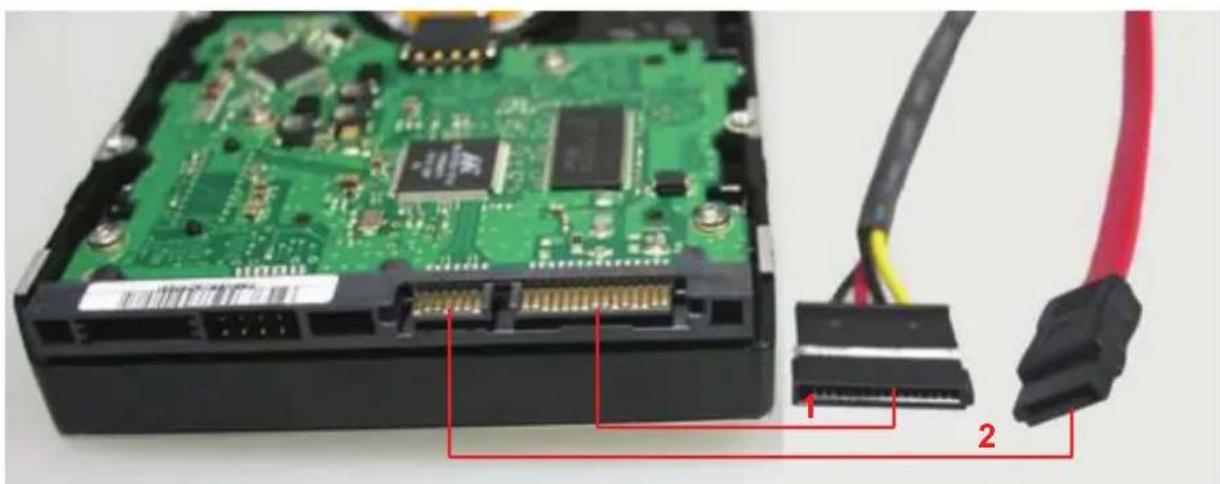

Otevřete přihrádku pro jednotku pevného disku se 4 šrouby na zadní straně monitoru a vyjměte držák. Nainstalujte jednotku pevného disku do držáku a připevněte ji k němu 4 šrouby (dodanými s jednotkou pevného disku). Připojte k jednotce pevného disku konektor napájení a datový konektor. Vrat'te držák do přihrádky a znovu jej připevněte 4 šrouby.

1. Konektor napájení
2. Datový konektor

Než budete moci na HDD nahrávat, měl by být systémem DVR naformátován, neboť standardní formátování PC není kompatibilní. Lze to provést v záložce Údržba nástrojové lišty hlavního menu. Nahlédněte prosím do odstavce 7.5.3 Správa HDD anglickojazyčné příručky pro podrobný popis tohoto procesu. Proces může trvat několik minut, v závislosti na velikosti vašeho HDD.

Popis horního panelu:

Menu/Enter Doprava/+ POWER MENUENTER LEFT/- RIGHT/+ AUTOESC

Tlačítko napájení Doleva/- Auto/ESC

Funkce: Popis:

NAPÁJENÍ Zapínání / vypínání LCD monitoru. Zapíná nebo vypíná pouze monitor, ne systém.

MENU/ENTER Stiskněte tlačítko pro nakonfigurování LCD monitoru.

DOPRAVA/+ Posun parametrů na obrazovce nebo zvýšení hodnoty.

DOLEVA/- Posun parametrů na obrazovce nebo snížení hodnoty.

AUTO/ESC Stiskněte tlačítko pro ukončení konfigurování LCD monitoru.

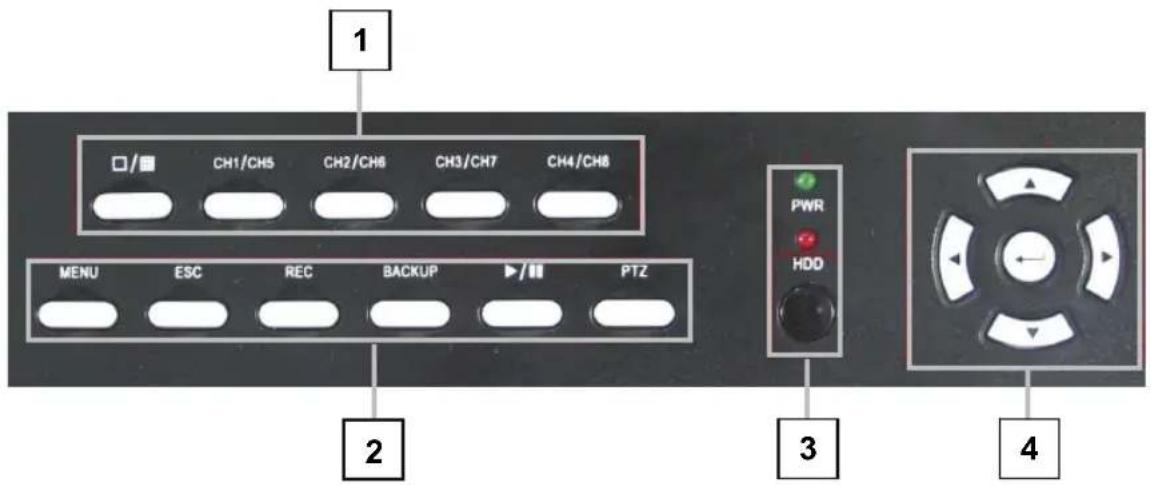

Popis čelního panelu:

1 CH1/CH5 CH2/CH8 CH3/CH7 CH4/CH8 MENU ESC REC BACKUP PTZ PWR HDD 2 3 4

1. Tlačítka CH1\~CH4 / (☐/)(4CH)

Použitím těchto tlačítek můžete zvolit výstup videa do vašeho monitoru buď jako zobrazení na celou obrazovku pro každou kameru jednotlivě nebo ze všech kanálů současně (☐/☐)

1. MENU: Zobrazení hlavního menu.

ESC: Použijte toto tlačítko pro odchod z menu

REC: Spuštění nebo zastavení ručního nahrávání.

Backup (Záloha): Otevře hledání videa a menu Záloha

Přehrávání/pauza (▶/Ⅲ): Otevře hledání videa a menu přehrávání. Je-li aktivní režim přehrávání, stiskněte toto tlačitko pro přehrávání/pozastavení přehrávání.

PTZ: (Pan-Tilt-Zoom) funkce vysokorychlostní Dome kamery.

1. LED indikace napájení, LED pevného disku (HDD)

LED svícením signalizuje připojení k napájení a použití HDD.

IR čidlo, infračervený snímač pro dálkové ovládání

1. ◀, ▶, ▲, ▼

Použijte tlačítka šipky pro pohyb po položkách menu. Stiskněte ◀, ▶ pro posun na výběrové pole, stiskněte ▲, ▼ pro výběr parametrů podmenu. Stiskněte Enter pro potvrzení vaší volby.

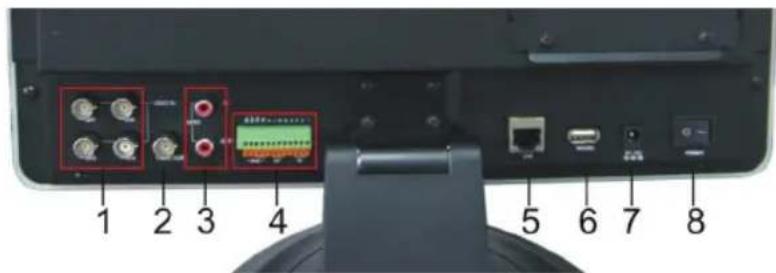

Popis zadního panelu:

1 2 3 4 5 6 7 8

1. Konektory vstupu videa (1-4)
2. Konektory výstupu videa
3. Konektor vstupu / výstupu zvuku
4. Konektory vstupu alarmu (ALARM IN 1-4, 5-6 uzemnění)

Konektory výstupu alarmu (ALARM OUT 7-8)

Konektor RS-422 / RS-485 (9-12)

1. Konektor RJ-45 10/100 Base-T sitě Ethernet

2. Konektory USB

Porty USB pro připojení myši a záložních zařízení (flash disk, DVD rekordér).

1. Zásuvka vstupu napájení (12 VDC)
2. Vypínač napájení

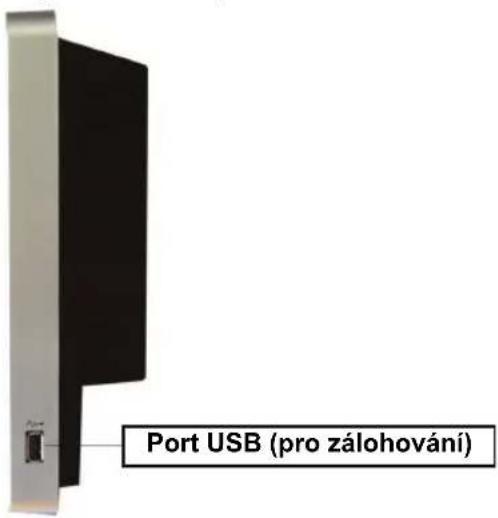

Popis bočního panelu:

Port USB (pro zálohování)

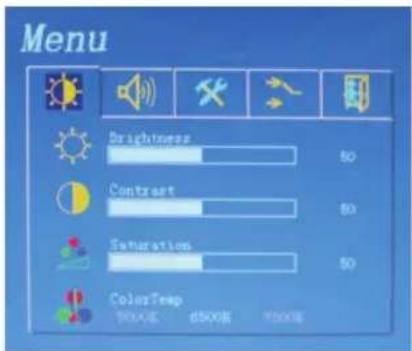

Pro nastavení parametrů LCD monitoru můžete stisknout "MENU/ENTER". Na LCD obrazovce se zobrazí menu. Poté stiskněte "DOLEVA/-" nebo "DOPRAVA/+" pro posunutí kurzoru doleva nebo doprava pro výběr možnosti, kterou chce uživatel upravit. Poté stiskněte "DOLEVA/-" nebo "DOPRAVA/+" pro snížení nebo zvýšení hodnoty. Po dokončení nastavování stiskněte "AUTO/ESC" pro ukončení.

Jazyk OSD: výběr jazyka Čas OSD: zobrazení času Reset na tov. nast.: ANO/NE

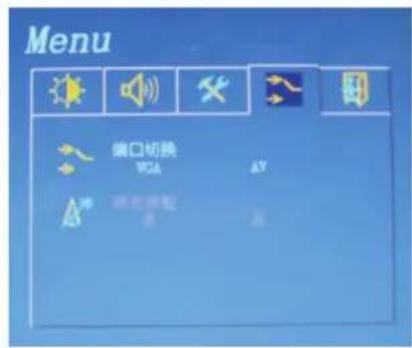

Vstupní port: VGA / AV Automatické nast. barev: Ano / Ne

Menu

KONEC

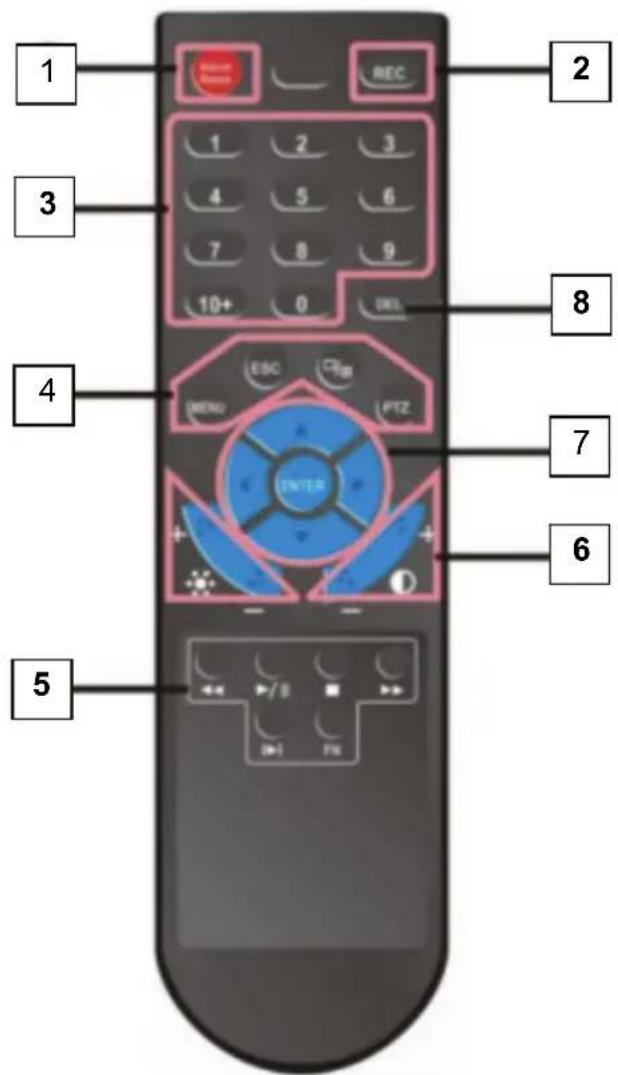

Popis dálkového ovladače:

1 2 3 4 5 6 7 8 9 10+ 1 2 3 4 5 6 7 8 9 10+ 10+ 0 DEL REC LESC CTR MENU PT2 ENTER OPEN OPEN

Č.	Název Popis
1	Reset alarmu Vymaže stav vstupu nebo výstupu alarmu
2	REC		Ruční nahrávání. Má stejnou funkci jako tlačítko na čelním panelu přístroje.
3	Číselná tlačítka		Zadání čísel nebo výběr pro přepnutí na příslušné kanály.
4	Funkční tlačítka		Vstup do hlavního menu.
			Přepínání ze zobrazení jednoho okna na režim vícenásobného zobrazení v dělených oknech
			Návrat do nadřazeného menu, stejné jako tlačítko na čelním panelu
			Umožnění ovládání PTZ, stejné jako tlačítko na čelním panelu
5	Ovládání přehrávání		Přehrávání v pomalém režimu / přetáčení
			Přehrávání/pauza
			Stop
			Rychle vpřed
			Přechod na další snímek
		(CD=0)	Funkce, přístup k pomocným nastavením.
6	Parametry nastavení obrazu		Tlačítka pro nastavení jasu
			Tlačítka pro nastavení kontrastu
7	Tlačítka šipky		Podobné jako funkce tlačítek šipky na čelním panelu
8	DEL		Tlačítko VYMAZAT

Specifikace:

• Vstup video: 4x BNC, 1Vp-p/75Ohm
• Výstup video: 1x BNC, 1Vp-p/75Ohm
• Vstup zvuku: 1x RCA
• Výstup zvuku: 1x RCA

• Obnovovací kmitočet obrazu: 4x 25 snímků / s
• Obnovovací kmitočet přehrávání (CH1):
  25 snímků / s (CIF), 25 snímků / s (poloviční D1), 12 snímků / s (D1)
• Obnovovací kmitočet záznamu: 100 snímků / s (CIF), 100 snímků / s (half D1), 50 snímků / s (D1)
• Kompresse: H.264
  • Zálohování videa: MP4, AVI, H.264 raw
• Kvalita videa: Nejvyšší, 15 snímků / s, 7 snímků / s, 3 snímky / s, 1 snímek / s nebo uživatelské nastavení
• Kapacita pevného disku: Až 1 TB (není součástí dodávky)
• Rozhraní: 1x SATA
• Sítový protokol: TCP-IP / DHCP / DNNS / PPPoE / E-MAIL
• Sít'ové rozhraní: RJ45 10/100M Ethernet s automatickou detekcí
• Sítové funkce: Živý monitor prohlížeče IE, konfigurace, stahování videa, sledování na mobilním telefonu
• Port USB 2.0: Myš / prěnosný HDD / Flash disk / vypalovačka DVD / aktualizace firmwaru
  • Monitor: 15" barevný LCD 4:3
• Rozlišení: 1024x768
• Kontrast: 450:1
• Jas: 250 CDM
• Úhel: 80°
• Snímač/alarm: 4x vstup / 1x výstup
• Ovládání PTZ: RS485
• Protokol PTZ: PELCO-P / PELCO-D / Samsung / Panasonic
• Napájení: 100\~240 VAC / 12 VDC, 5A
• Rozměry: 302 (V) x 360 (Š) x 58 (H) mm (bez stojanu monitoru)
  • Hmotnost: 4 kg (bez HDD)

Bezpečnostní opatření:

UPOZORNĚNÍ NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM ÓPPNA INTE

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
