MANUAL DE UTILIZARE SECTRANS40 KONIG

Sistem cu camera de supraveghere wireless la 5,8 GHz. Utilizarea freventei de 5,8 GHz face posibla evitarea interferentei cu aplicatiile care utilizează Bluetooth® si WiFi. Această camera de supraveghere cu imagini color este montata intr-o carcasă rezistenta la intemperii si poate fi realizata atat in spati dinchise CAT si afară. Cu ajutorul LED-urilor cu infrarosu se pot captura imagini clare si noaptea, iar microfonul incorporat ajută la inregistrarea sunetelor aferente imaginilor. Raza de actiune in camp deschis este de până la 100 m, iar in spati dinchise până la 30 m.

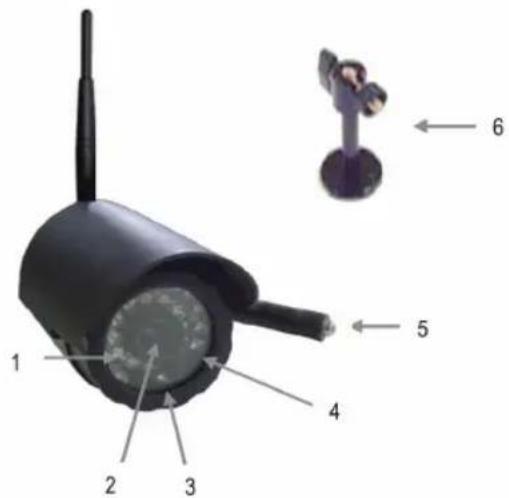

Descrierea camerei:

1. LED cu infrarosu care furnisheza lumina infrarose necessitiesar capturari de imagini fintuneric

2. Senzor de imagine CMOS

3. Pentru a putea regla focusul imaginii, prima data rotiti aparatoarea lentilei in directia contrara mersului acelor de ceasornic, pentru a putea indeparta aparatoarea.

4. Rotiti inelul rotativ de focusare in direcţia mersului acelor de ceasornic sau in directie inversă, până la obtinerea unei imagini clare.
   Monta'la loc aparatoarea camerei prin rotirea ei in directia mersului acelor de ceasornic.

5. SENZOR CU IR pentru a masura intensitatea luminii

4.COMUTATOR CANALE

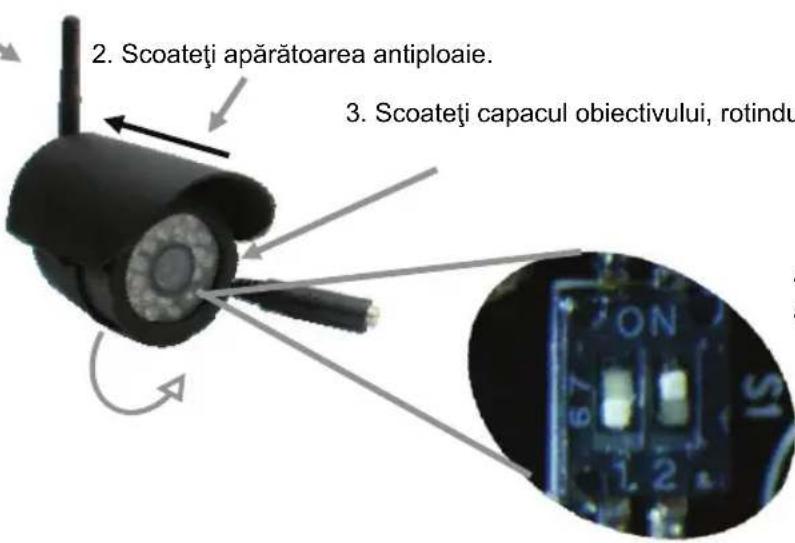

1. Scoatei antenna.

2. Scoateji aparatoarea antiploaie.

3. Scoatei capacul objectivului, rotindu-l in sens antiorar.

1. Comutator de setare a canalului.

Canalul 1 Canalul 2 Canalul 3 Canalul 4

(asigurati-vá că s-a selectat acelaşi canal pentru camerași receiver)

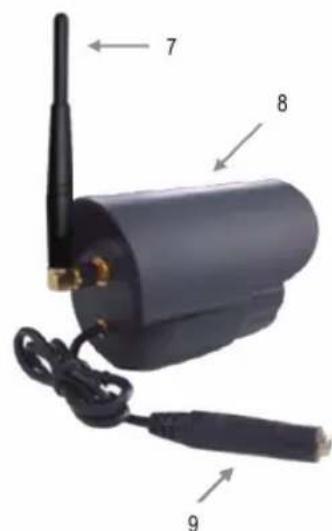

1. INTRARE DC (utilizati numai adaptorul AC/DC furnizat - 9 V/400 mA)
2. CONSOLA DE MONTARE
   7.ANTENADE5,8GHz
3. APÄRÄTOARE DE ALUMINIU (amovibila)
4. MICROFON INCORPORAT

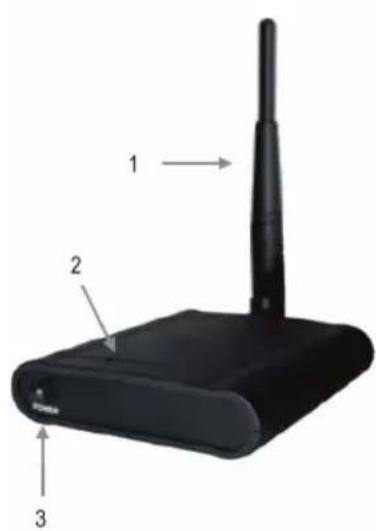

Descrierea receiverului:

1.ANTENADE5,8GHz
2. LED-UL ALIMENTÄRII ELECTRICE. Se aprinde la pornirea aparatului.
3. INTRERUPÁTORUL ALIMENTÁRIE ELECTRICE

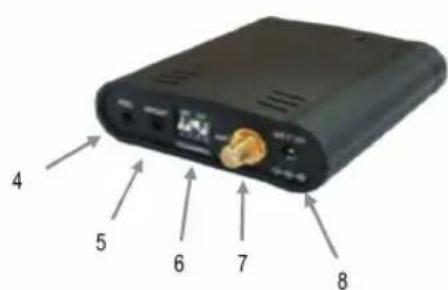

4. REC. lesire pentru inregistrarea imaginilor.
5. AV OUT. Iesire pentru monitor Sau TV
6.COMUTATOR CANALE

Canalul 1 Canalul 2 Canalul 3 Canalul 4

(asigurati-vacsa-sa selectat acelaşicanalpentru camera si receiver)

1. CONECTOR DE ANTENA
2. INTRARE DC (utilizati numai adaptorul AC/DC furnizat - 7,5 V/300 mA)

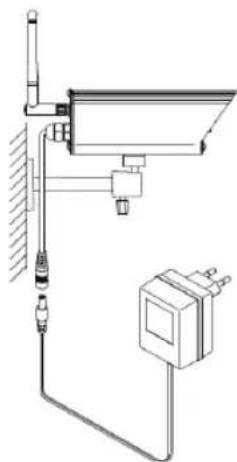

Instalarea camerei:

1. Camera poate fi montata si pe un perete. Conectati antenna la conectorul antenei. Inainte de fixarea camerei, trebuie sa verificati calitatea receptiei la monitor. Daca apar interferente sau alte probleme, selectati un alt canal sau alegeti o alta locatie pentru montarea camerei.
2. Conectaţi adaptorul AC/DC de 9 V/400 mA la intrarea DC si la o priză de rețea. Camera va fi pornită in mod automat.

Instalarea receiverului:

1. Conecta iesirea AV a receiverului la intrarea monitorului sau a televizorului cu ajutorul cablului AV.
2. Conectati antenna la conectorul antenei.
3. Conectaţi adaptorul AC/DC de 7,5 V/300 mA la intrarea DC si la o przyă de retea.
4. Selectati canalul transmititorului si receiveurului cu butonul de selectare a canalelor aflat pe aparate. Pentru o performanta optima, s-ar putea sa fie necessitiesa ndreptarea celor doua aparate una spre alta, in lungul unei linii drepte imaginare. Cativa centimetri pot fi indeajuns pentru a imbunatajti calitatea sunetului si a imaginii. Daca receptia este perfecta, nu sunt necesare ajustari suplimentare.
5. Porniti televizorul Sau monitorul pentru a urmari imaginile captate de camera.

Optiune: connectarea unui aparat de inregistrare imagini la iesirea REC.

Specifications tehnice:

Camera:

• Freventa de fonctionare: 5,8 GHz
• Procesor de imagine: 1/4" CMOS
• Canale: 4 cu sintetizator de frecventa PLL
• Antena: Omnidirectional
• Alimentarea electrică: 9 V DC/400 mA
• Dimensiuni: 90 × 63 × 65 mm
  Greutate: 230g

Receiverul:

• Freventa de fonctionare: 5,8 GHz
• Canale: 4 cu sintetizator de frecventa PLL
• lesire: 2 × 3,5 ~mm

• Antena: Omnidirectional
• Alimentarea electrica: 7,5 V DC/300 mA
• Dimensiuni: 90 × 74 × 20 mm
  Greutate: 110 g

Măsuri de siguranta:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfacut NUMAI de catre un tehnician avizat, tand este necessitiesa depanarea. Deconnectati produsul de la prise de retea sau alte echipamente in cazul aparitiei unei probleme. Nu expuneti produsul apei sau umezeli.

Intretinere:

Curataea trebuie facutau o ccarpa uscata. Nu folositi solventi tau agenti de curatare abrazivi.

Garantie:

Nuofferim nicio garantie si nu ne asumam niciun fel de responsabilitate in cazul schimbbarilor sau modificarilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizarea incorcta a produusului.

Generalităti:

• Designul Şi specificaţile produsului pot fi modificare fara o notificare prealabilă.
• Toate siglele márcilor sì denumirile produselor sunt márci commerciale sau márci commerciale inregistrare ale proprietarilor de drept sì prin preventa sunt recunoscute ca atare.
• Acest manual a fost conceput cu atenție. Cu toate acestea, nu se pot oferi drepturi pe baza sa. Konig Electronic nu acceptă raspunderea pentru nicioEROare din acest manual sau consecințele ce decur din acestea.
• Păstrați aest manualși ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul cà produsele electrice Şi electronice nu trebuie eliminate odataă cu gunoiul menajer. Aceste produse au un system separat de colectare.

EAAHNIKA

Eioaywyj:

Aoupuato ouotma kapeac tapaokolouoongtou aeitoupye otn ouxvotnta 5.8GHz.H ouxvotnta autn eyyuatai oti dev a utapxouv napepboles ato aaee esapmuoyc otwnc Bluetooth 假 kaiWiFi.H kapepa bioketai oe npootateutikn adiaBPoxn thkn kai mtopei va xnpoiotointheta e Ewtepiouc n eoTEPIOKOUC xwpouc. AiaheTei luxvie cLED wote va utrpxei kaapn EIKova akoun kai tn vuxta kai evomegaatwoev uipovvo yia va akoute Tiyiveta. AEITOUPEI e anootaon 100u e avoikTOUc xwpouc kai 30u e owtepiouc.

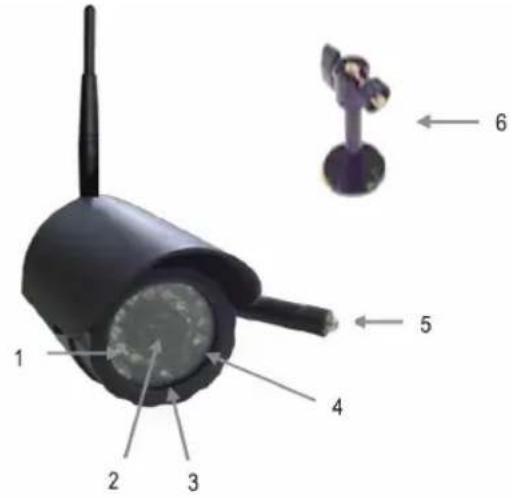

πeipyaΦn kαμερας:

1. IR LED παροχής φωτός γιανχτερίνη λήψη

2. CMOS akoc, yia puθμiən εστiaαns tsεikovac.

3. PEPiOePte To KaTaki apoTePoToPpOa yia va to bYalTe

4. Pepiotpeyte nyn pnoexn deiooTpoqa n apiotepoostpopa yia puoiian eotiaon ts ekovac.
   ToTIOtheTeIeEavAoKATTAKITNGKAeepaTPEiOtpepovtacTOBEOOTpopa.

5. Aioθηntpας IR yia μετροιην Μγ ευλοθησιας του φωτός

6. Eπλογή καναλιό

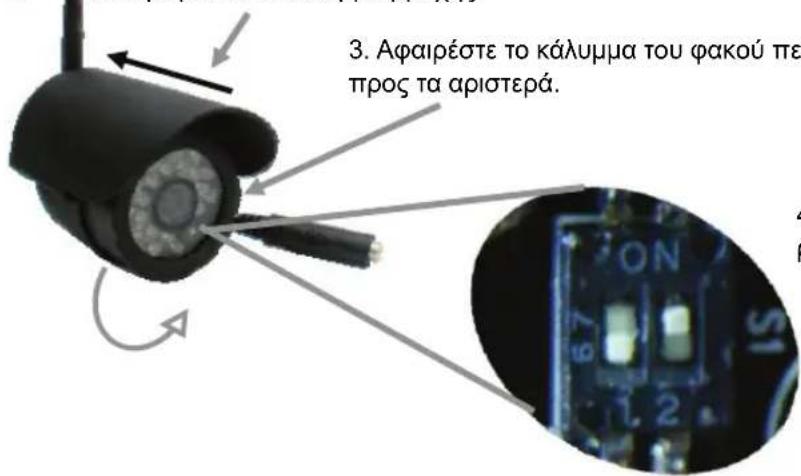

1.AqapéoTe Tny Kepaia.
