HASZNÁLATI ÚTMUTATÓ SECTRANS40 KONIG

HASZNÁLATI ÚTMUTATÓ (o. 22.) 5,8 GHz-es, vezeték nélküli kamerarendszer KÄYTTÖOHJE (s. 26) Langaton 5.8 GHz:n kamerajärjestelmä

MAGYAR 5,8 GHz-es, vezeték nélküli kamerarendszer A termék bemutatása: 5,8 GHz-es, vezeték nélküli biztonsági kamerarendszer. Az 5,8 GHz-es frekvencia biztosítja, hogy a rendszer nem interferál a Bluetooth

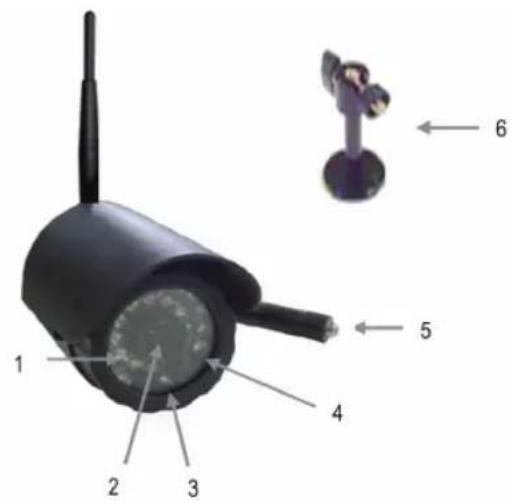

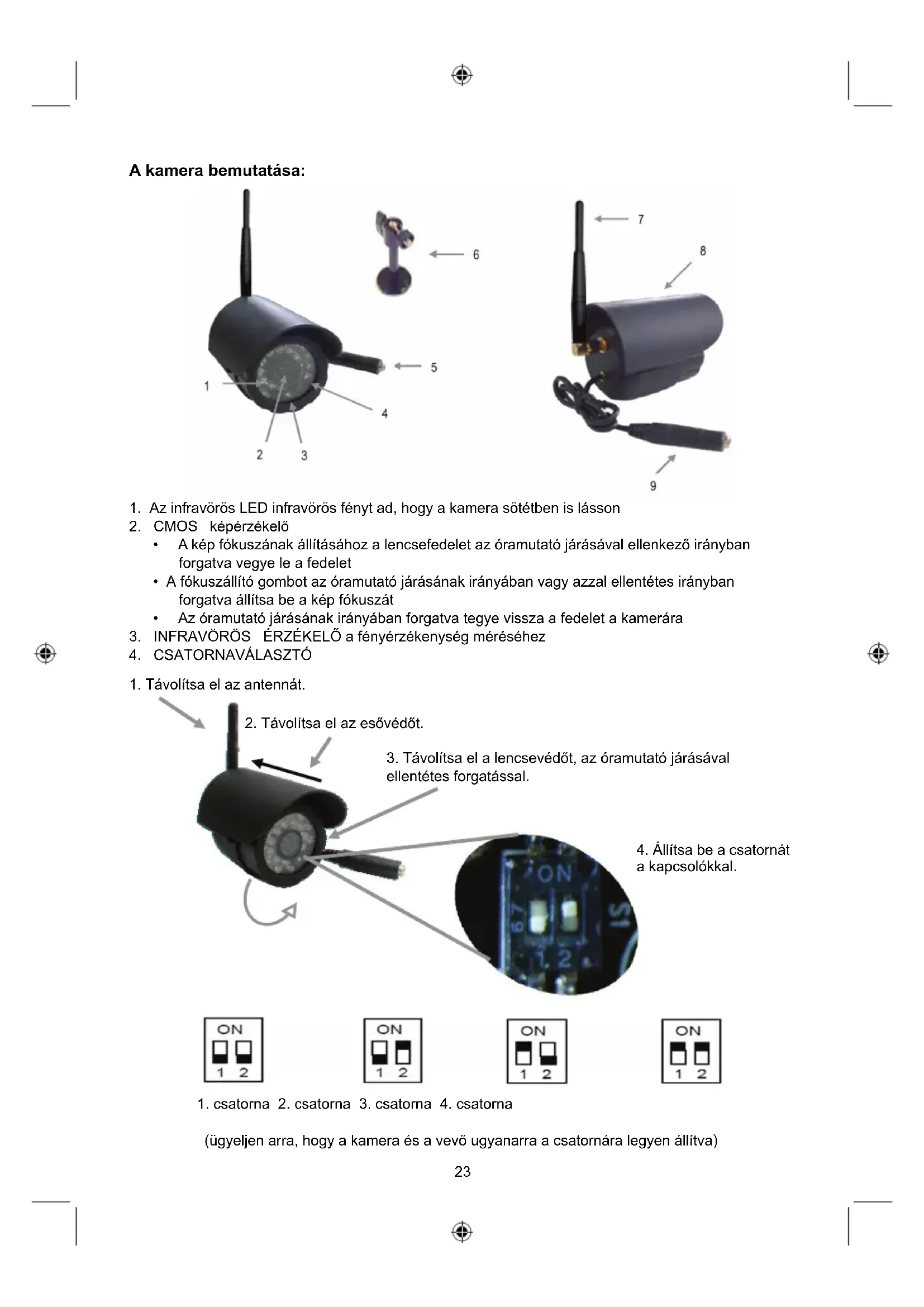

és WiFi alkalmazásokkal. A színes kamera burkolata vízálló, akár beltéri akár kültéri használatra alkalmas. Az infravörös LED-ek jóvoltából a kamera sötétben is tiszta képet ad, a beépített mikrofonnak köszönhetően pedig hallhatja, mi történik éppen. Hatótávolsága nyílt térségben 100 m, beltérben 30 m.23 A kamera bemutatása:

1. Az infravörös LED infravörös fényt ad, hogy a kamera sötétben is lásson

• A kép fókuszának állításához a lencsefedelet az óramutató járásával ellenkező irányban forgatva vegye le a fedelet

• A fókuszállító gombot az óramutató járásának irányában vagy azzal ellentétes irányban forgatva állítsa be a kép fókuszát

• Az óramutató járásának irányában forgatva tegye vissza a fedelet a kamerára

3. INFRAVÖRÖS ÉRZÉKELŐ a fényérzékenység méréséhez

1. csatorna 2. csatorna 3. csatorna 4. csatorna

(ügyeljen arra, hogy a kamera és a vevő ugyanarra a csatornára legyen állítva)

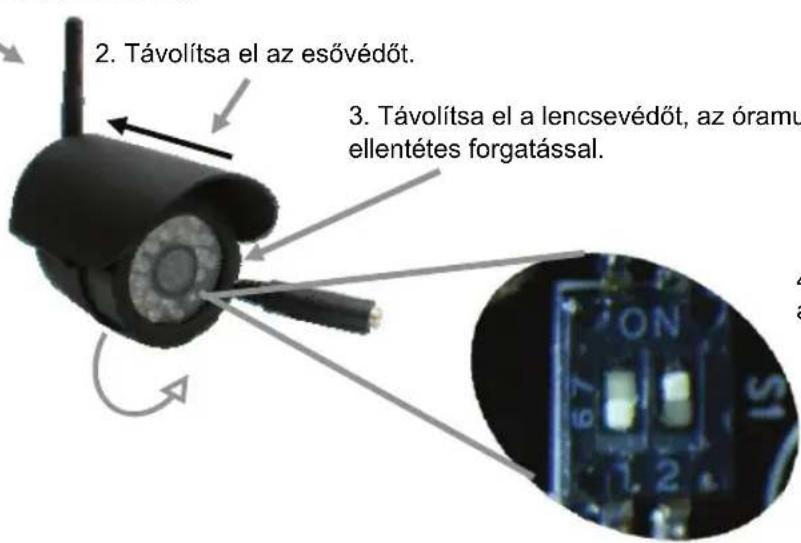

2. Távolítsa el az esővédőt.

3. Távolítsa el a lencsevédőt, az óramutató járásával

ellentétes forgatással.

4. Állítsa be a csatornát

1. Távolítsa el az antennát.24

5. DC TÁPBMENET (csak a mellékelt 9 V / 400 mA-es hálózati adaptert használja)

8. ALUMÍNUM KÉSZÜLÉKHÁZ (levehető)

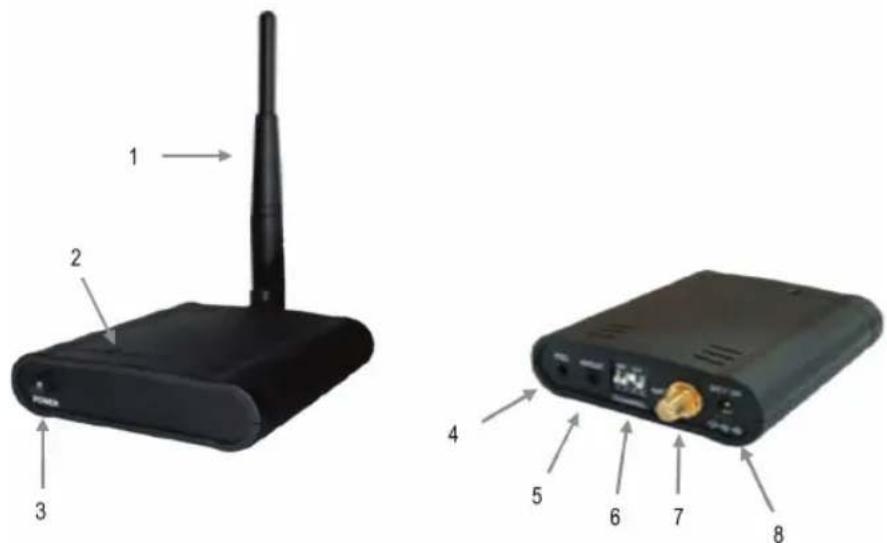

2. BEKAPCSOLT ÁLLAPOTOT JELZŐ LED, pirosan világít, amikor a készülék be van kapcsolva

3. BE- ÉS KIKAPCSOLÓ

4. REC, képfelvételhez kimenet

5. AV OUT, kimenet monitorhoz vagy tévékészülékhez

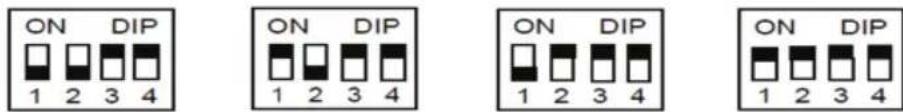

1. csatorna 2. csatorna 3. csatorna 4. csatorna

(ügyeljen arra, hogy a kamera és a vevő ugyanarra a csatornára legyen állítva)

7. ANTENNACSATLAKOZÓ

8. DC TÁPBMENET (csak a mellékelt 7,5 V / 300 mA-es hálózati adaptert

használja) A kamera üzembehelyezése:

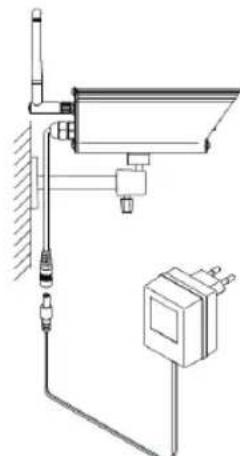

1. A kamera falra is szerelhető. Rögzítse az antennát az antennacsatlakozóra.

Mielőtt a kamerát rögzítené, ellenőrizze a monitoron, hogy megfelelő-e a vétel. Ha interferencia vagy egyéb probléma merül fel, válasszon másik csatornát vagy szerelje a kamerát más helyre.

2. A 9 V / 400 mA -es hálózati adaptert dugaszolja a készülék DC

tápbemenetére illetve a konnektorra. A kamera automatikusan bekapcsol.25 A vevő üzembehelyezése:

1. Csatlakoztassa a vevő AV KIMENETÉT az AV kábellel a monitor vagy tévékészülék bemenetére.

2. Rögzítse az antennát az antennacsatlakozóhoz.

3. A 7,5 V / 300 mA -es hálózati adaptert dugaszolja a DC tápbemenetre és egy 230 V-os konnektorra.

4. A csatornaválasztó gombbal válassza ki a kívánt csatornát a kamerán és a vevőn. Az optimális

működés érdekében szükség lehet arra, hogy az adót és a vevőt képzeletbeli egyenes vonalban egymás felé irányítsa. Már néhány centiméter is elég lehet a hangés képminőség javulásához. Ha tökéletes a vétel, nincs szükség állításra.

5. Kapcsolja be a tévékészüléket vagy monitort, hogy láthassa a kamera képeit.

További lehetőség: a képek felvételéhez csatlakoztasson felvevő készüléket a REC kimenetre Műszaki jellemzők: Kamera:

• Üzemi frekvencia: 5,8 GHz

• Képérzékelő: 1/4” CMOS

• Csatornák száma: 4 PLL frekvencia-szintetizátorral

• Antenna: minden irányú

• Tápfeszültség: 9 V DC / 400 mA

• Csatornák száma: 4 PLL frekvencia-szintetizátorral

• Antenna: minden irányú

• Tápfeszültség: 7,5 V DC / 300 mA

• Méretek: 90 x 74 x 20 mm

• Súly: 110 g Biztonsági óvintézkedések: Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze. Jótállás: Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért. Általános tudnivalók: - A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. - Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük. - Jelen útmutató nagy gonddal készült. Ennek ellenére abból jogok nem származnak. A König Electronic nem felelős az útmutató hibáiért, vagy azok következményeiért. - Őrizze meg ezt az útmutatót és a csomagolást. Figyelem: Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.26 SUOMI Langaton 5.8 GHz:n kamerajärjestelmä Johdanto: Langaton 5.8 GHz:n turvakamerajärjestelmä. 5.8 GHz:n taajuuskaistan käytöllä varmistetaan, etteivät erilaiset sovellukset kuten Bluetooth
