BEDIENUNGSANLEITUNG SECTRANS40 KONIG

5,8 GHz Drahtloses Sicherheits-Kamerasystem. Die Frequenz von 5,8 GHz gewährleistet, dass das System nicht von solchen Anwendungen wie Bluetooth® und WiFi gestört wird. Die Farbkamera hat ein wetterfestes Gehäuse und kann sowohl im Haus als auch im Freien benutzt werden. Durch die Infrarot-LEDs kann die Kamera auch im Dunkeln ein deutliches Bild aufnehmen, und durch das eingebaute Mikrofon konnen Sie horen, was los ist. Reichweite bis zu 100 m in offenen Bereichen und 30 m im Haus.

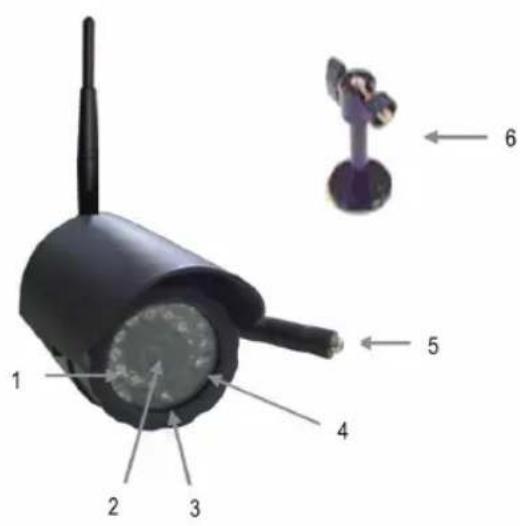

Beschreibung der Kamera:

1. Infrarot-LED liefert Infrarotlicht, um im Dunkeln zu sehen.

2. CMOS-Bildsensor

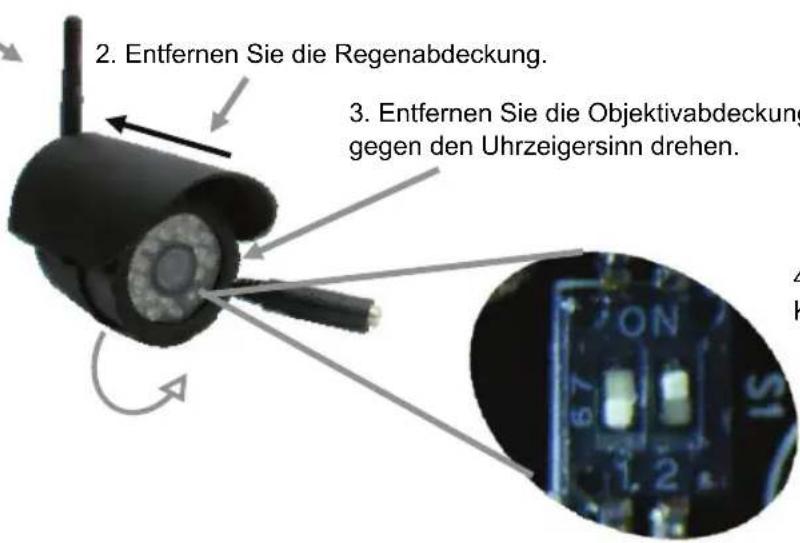

3. Zur Einstellung der Bildbrennweite ist die Linsenabdeckung nach links zu drehen, um die Abdeckung abzunehmen.

4. Drehen Sie den Brennweitenknopf nach links oder rechts, um ein scharfes Bild zu erhalten.

5. Bringen Sie die Abdeckung wieder an der Kamera an, indem Sie sie nach rechts drehen.

6. IR-SENSOR zur Messung der Lichtempfindlichkeit

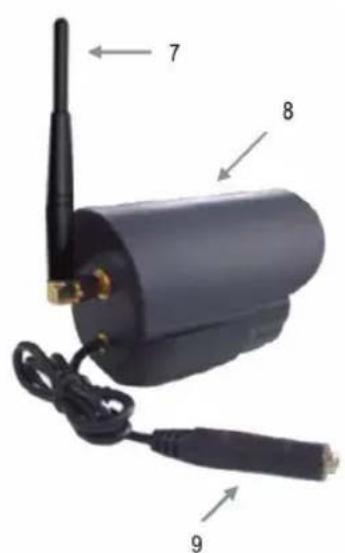

7. KANALSCHALTER

8. Entfernen Sie die Antenne.

9. Entfernen Sie die Regenabdeckung.

1. Schalten Sie zur Kanaleinstellung ein.

Kanal 1 Kanal 2 Kanal 3 Kanal 4

(achten Sie daraufuf, dass an der Kamera und am Empfänger derselbe Kanal ausgewählt ist)

1. DC-STROMEINGANG (benutzen Sie nur den mitgelieferten 9 V/400 mA Netzadapter)
2. HALTERUNG
3. 5,8 GHz-ANTENNE
4. ALUMINUMABDECKUNG (abnehmbar)
5. EINGEBAUTES MIKROFON

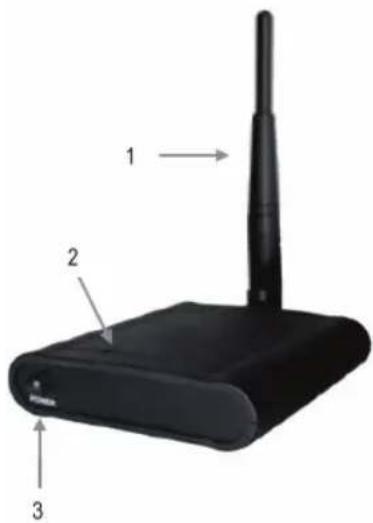

Beschreibung Empfänger:

1. 5,8 GHz-ANTENNE
2. NETZ-LED, leuchtet rot, wenn Strom eingeschaltet ist
3. NETZSCHALTER
4. REC-Ausgang zur Aufnahme von Bildern
5. AV OUT-Ausgang für Monitor oder Fernseher
6. KANALSCHALTER

Kanal 1 Kanal 2 Kanal 3 Kanal 4

(acht den Sie daraufuf, dass an der Kamera und am Empfänger derselbe Kanal ausgewählt ist)

1. ANTENNENANSCHLUSS
2. DC-STROMEINGANG (nur mit dem mitgelieferten 7,5 V/300 mA Netzadapter benutzen)

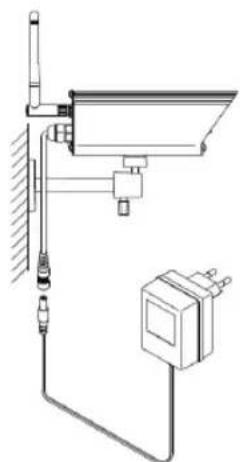

Installation der Kamera:

1. Die Kamera kann an einer Wand montiert werden. Bringen Sie die Antenne am Antennenanschluss an. Der Monitorempfang sollte vor der Befestigung der Kamera getestet werden. Wenn eine Störung oder andere Probleme auftreten, wahren Sie einen anderen Kanal oder einen anderen Standort für die Montage der Kamera aus.
2. Schließen Sie den 9 V/400 mA Netzadapter an die DCStromstecker und an eine 230 V-Wandsteckdose an. Die Kamera wird automatisch angeschaltet.

Installation des Empfangers:

1. Schließen Sie den AV-Ausgang des Empfängers mit dem AVKabel an den Eingang des Monitors oder Fernsehers an.
2. Bringen Sie die Antenne am Antennenanschluss an.
3. Schlieben Sie den Stecker des 7,5 V/300 mA Netzadapters an den DC-Stromeingang und an eine 230 V-Wandsteckdose an.
4. Wahlen Sie an der Kamera und am Empfänger mit dem Kanalschalter den gewünschten Kanal aus. Um die optimale Leistung zu erhalten, konnte es nötig sein, den Sender und Empfänger auf einer gedachten geraden Linie gegenüber zu stellen. Ein paar Zentimeter konnten schon ausreichen, um die Ton- und Bildqualität zu verbessern. Wenn der Empfang perfect ist, sind keine Einstellungen erforderlich.
5. Schalten Sie den Fernseher oder Monitor an, um die Bilder der Kamera zu sehen.

Option: Schlieben Sie ein Aufnahmegerät zur Aufnahme von Bildern an den REC-Ausgang an.

Technische Daten:

Kamera:

• Betriebsfrequenz: 5,8 GHz
  Bild-Chip: 1/4" CMOS
• Kanäle: 4 mit PLL-Frequenzsynthesizer
  Antenna:Rundstrahlantennne
• Stromversorgung: 9 V DC/400 mA
  Abmessungen: 90 × 63 × 65 ~mm
  Gewicht: 230g

Empfänger:

• Betriebsfrequenz: 5,8 GHz
• Kanäle: 4 mit PLL-Frequenzsynthesizer

Ausgang: 2 × 3,5 ~mm
Antenne: Rundstrahlantennne
- Stromversorgung: 7,5 V DC/300 mA
Abmessungen: 90 × 74 × 20 ~mm
Gewicht: 110g

Sicherheitsvorkehrungen:

VORSICHT

STROMSCHLAGGEFAHR NICT OFFNEN

Um das Risiko eines elektrischen Schlags zu verringern, sollte diese Produkte Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säbern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

• Design und technische Daten können ohne vorherige Ankündigung geändert werden.
• Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
• These Bedienungsanleitung wurde sorgfältig verfasst. Dennoch konnen darauf keine Rechte und Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser Bedienungsanleitung oder deren Folgen.
• Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
