ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TE 50 HILTI

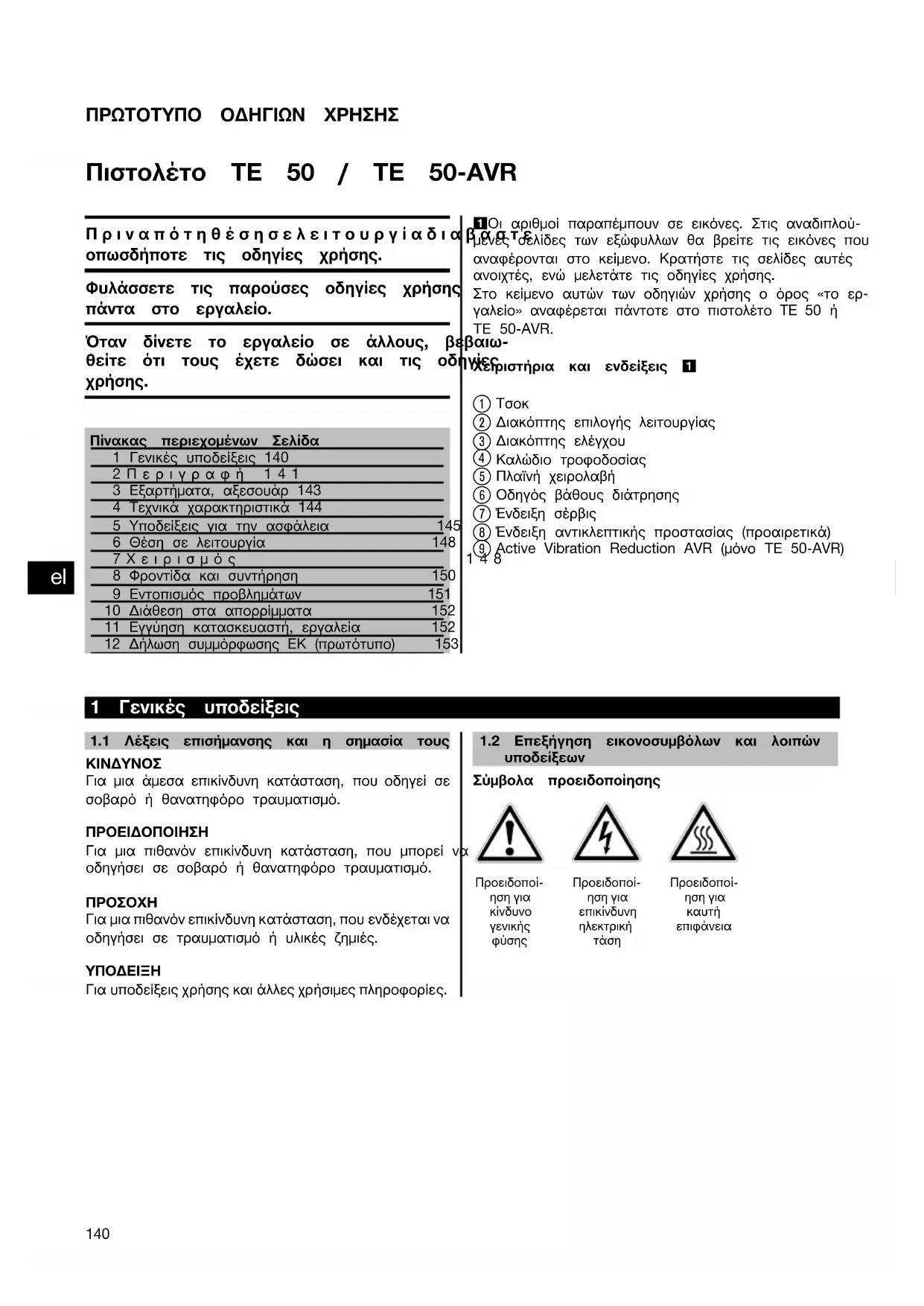

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02ΠΡΩΤΟΤΥΠΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ Πιστολέτο TE 50 / TE 50‑AVR Πριναπότηθέσησελειτουργίαδιαβάστε οπωσδήποτε τις οδηγίες χρήσης. Φυλάσσετε τις παρούσες οδηγίες χρήσης πάντα στο εργαλείο. Όταν δίνετε το εργαλείο σε άλλους, βεβαιω- θείτε ότι τους έχετε δώσει και τις οδηγίες

Πίνακας περιεχομένων Σελίδα1 Γενικές υποδείξεις 1402Περιγραφή 1413 Εξαρτήματα, αξεσουάρ 1434 Τεχνικά χαρακτηριστικά 1445 Υποδείξεις για την ασφάλεια 1456 Θέση σε λειτουργία 1487Χειρισμός 1488 Φροντίδα και συντήρηση 1509 Εντοπισμός προβλημάτων 15110 Διάθεση στα απορρίμματα 15211 Εγγύηση κατασκευαστή, εργαλεία 15212 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο) 1531 Οι αριθμοί παραπέμπουν σε εικόνες. Στις αναδιπλού-μενες σελίδες των εξώφυλλων θα βρείτε τις εικόνες πουαναφέρονται στο κείμενο. Κρατήστε τις σελίδες αυτέςανοιχτές, ενώ μελετάτε τις οδηγίες χρήσης.Στο κείμενο αυτών των οδηγιών χρήσης ο όρος «το ερ- γαλείο» αναφέρεται πάντοτε στο πιστολέτο TE 50 ή ΤΕ 50-AVR.Χειριστήρια και ενδείξεις 1

Διακόπτης επιλογής λειτουργίας Διακόπτης ελέγχου Καλώδιο τροφοδοσίας Πλαϊνή χειρολαβή Οδηγός βάθους διάτρησης Ένδειξη σέρβις Ένδειξη αντικλεπτικής προστασίας (προαιρετικά) Active Vibration Reduction AVR (μόνο ΤΕ 50-AVR) 1 Γενικές υποδείξεις

1.1 Λέξεις επισήμανσης και η σημασία τουςΚΙΝΔΥΝΟΣ

Για μια άμεσα επικίνδυνη κατάσταση, που οδηγεί σε σοβαρό ή θανατηφόρο τραυματισμό.ΠΡΟΕΙΔΟΠΟΙΗΣΗΓια μια πιθανόν επικίνδυνη κατάσταση, που μπορεί ναοδηγήσει σε σοβαρό ή θανατηφόρο τραυματισμό.ΠΡΟΣΟΧΗ Για μια πιθανόν επικίνδυνη κατάσταση, που ενδέχεται να οδηγήσει σε τραυματισμό ή υλικές ζημιές.ΥΠΟΔΕΙΞΗ Γιαυποδείξειςχρήσηςκαιάλλεςχρήσιμεςπληροφορίες. 1.2 Επεξήγηση εικονοσυμβόλων και λοιπώνυποδείξεωνΣύμβολα προειδοποίησηςΠροειδοποί-ηση γιακίνδυνογενικήςφύσηςΠροειδοποί-ηση γιαεπικίνδυνηηλεκτρική Προειδοποί-ηση γιακαυτήεπιφάνεια

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Σύμβολα υποχρέωσης Χρησιμοποι-

χωρίς φορτίο Στροφές ανά

Σημείο αναγραφής στοιχείων αναγνώρισης στο εργα-

Η περιγραφή τύπου και ο κωδικός σειράς βρίσκονται στην πινακίδα τύπου του εργαλείου σας. Αντιγράψτε αυτά τα στοιχεία στις οδηγίες χρήσης και αναφέρετε πάντα αυτά τα στοιχεία όταν απευθύνεστε στην αντιπροσωπεία μας ήστοσέρβις.

Αρ. σειράς: 2 Περιγραφή

Το εργαλείο είναι ένα ηλεκτρικό πιστολέτο με πνευματικό μηχανισμό κρούσης. Το εργαλείο προορίζεται για εργασίες διάτρησης σε μπετόν, τοιχοποιίες, μέταλλα και ξύλα. Το εργαλείο μπορεί να χρησιμοποιηθεί επιπρόσθετα για απλές έως μέσης δυσκολίας εργασίες σμίλευσης σε τοιχοποιίες και εργασίες βελτίωσης σε μπετόν. Δεν επιτρέπεται η επεξεργασία επιβλαβών για την υγεία υλικών (π.χ. αμίαντος). Προσέξτε επίσης τις εθνικές απαιτήσεις προστασίας κατά την εργασία. Το εργαλείο προορίζεται για τον επαγγελματία χρήστη και ο χειρισμός, η συντήρηση και η επισκευή του επιτρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο προσωπικό. Το προσωπικό αυτό πρέπει να έχει ενημερωθεί ειδικά για τους κινδύνους που ενδέχεται να παρουσιαστούν. Από το εργαλείο και τα βοηθητικά του μέσα ενδέχεται να προκληθούν κίνδυνοι, όταν ο χειρισμός του γίνεται με ακατάλληλο τρόπο από μη εκπαιδευμένο προσωπικό ή όταν δεν χρησιμοποιούνται με κατάλληλο τρόπο. Το εργαλείο μπορεί να χρησιμοποιηθεί σε: εργοτάξια, συνεργεία, αναπαλαιώσεις, μετατροπές και νέες κατασκευές. Το εργαλείο επιτρέπεται να χρησιμοποιείται μόνο σε στεγνό περιβάλλον. Μη χρησιμοποιείτε το εργαλείο, όπου υπάρχει κίνδυνος πυρκαγιάς ή εκρήξεων. Επιτρέπεται να λειτουργεί μόνο με την ονομαστική τάση και συχνότητα τροφοδοσίας που αναφέρεται στην πινακίδα

Δεν επιτρέπονται οι παραποιήσεις ή οι μετατροπές στο εργαλείο.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Για να αποφύγετε κινδύνους τραυματισμού, χρησιμοποιήστε μόνο γνήσια αξεσουάρ και εξαρτήματα της Hilti. Ακολουθήστε όσα αναφέρονται στις οδηγίες χρήσης για τη λειτουργία, τη φροντίδα και τη συντήρηση.

Τσοκ TE‑Y (SDS μεγ.)

Ρυθμιζόμενος διακόπτης ελέγχου για ομαλή έναρξη διάτρησης Διακόπτης επιλογής λειτουργίας: Κρουστική διάτρηση Διάτρηση χωρίς κρούση Λειτουργία σμίλευσης Λειτουργία ρύθμισης σμίλευσης (ρυθμιζόμενη σε 12 θέσεις)

Αντικραδασμική, μετακινούμενη πλαϊνή χειρολαβή. Αντικραδασμική χειρολαβή

2.5 Σύστημα προστασίας

Μηχανικός συμπλέκτης ολίσθησης Ηλεκτρονική φραγή επανεκκίνησης από ακούσια εκκίνηση του εργαλείου μετά από διακοπή ρεύματος (βλέπε κεφάλαιο 9 Εντοπισμός προβλημάτων).

Το εργαλείο είναι εξοπλισμένο με ένα σύστημα "Active Vibration Reduction“ (ΑVR), το οποίο μειώνει σημαντικά τους κραδασμούς σε σχέση με την τιμή του εργαλείου χωρίς "Active Vibration Reduction“.

2.8 Αντικλεπτική προστασία TPS (προαιρετικά)

Το εργαλείο μπορεί να εξοπλιστεί προαιρετικά με τη λειτουργία "αντικλεπτική προστασία TPS". Εάν το εργαλείο είναι εξοπλισμένο με αυτήν τη λειτουργία, μπορεί να ξεκλειδωθεί και να τεθεί σε λειτουργία μόνο με το σχετικό κλειδί ενεργοποίησης.

2.9 Ενδείξεις με φωτεινό σήμα

Ένδειξη σέρβις με φωτεινό σήμα (βλέπε κεφάλαιο "Φροντίδα και συντήρηση") Ένδειξη αντικλεπτικής προστασίας (διατίθεται προαιρετικά) (βλέπε κεφάλαιο "Χειρισμός")

2.10 Το εργαλείο παραδίδεται με τον ακόλουθο βασικό εξοπλισμό

1 Εργαλείομεπλαϊνήχειρολαβή 1ΒαλίτσαHilti 1 Οδηγίες χρήσης 1 Οδηγός βάθους διάτρησης 1 Πανί καθαρισμού 1Γράσο

2.11 Χρήση μπαλαντέζας

Χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για την εφαρμογή με επαρκή διατομή. Διαφορετικά μπορεί να παρουσιαστεί απώλεια ισχύος στο εργαλείο και υπερθέρμανση του καλωδίου. Ελέγχετε τακτικά τις μπαλαντέζες για τυχόν ζημιές. Αντικαταστήστε τις μπαλαντέζες που έχουν υποστεί ζημιά.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Προτεινόμενες ελάχιστες διατομές και μεγ. μήκος καλωδίων Διατομή καλωδίου 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² Τάση τροφοδοσίας 100 V 30 m 50 m Τάση τροφοδοσίας 110‑120 V 20 m 30 m 40 m Τάση τροφοδοσίας 220–240 V 30 m 75 m Μη χρησιμοποιείτε μπαλαντέζες με διατομή καλωδίου 1,25 mm².

2.12 Μπαλαντέζες σε υπαίθριους χώρους

Σε υπαίθριους χώρους χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για αυτότοσκοπόκαιμεανάλογησήμανση.

2.13 Χρήση γεννήτριας ή μετασχηματιστή

Το παρόν εργαλείο μπορεί να χρησιμοποιηθεί με γεννήτρια ή με μετασχηματιστή που βρίσκεται στο κτίριο, όταν πληρούνται οι ακόλουθες προϋποθέσεις: Ισχύς τουλάχιστον η διπλάσια από την ισχύ που αναφέρεται στην πινακίδα τύπου του εργαλείου, η τάση λειτουργίας πρέπει να βρίσκεται πάντα μεταξύ +5 % και –15 % της ονομαστικής τάσης και η συχνότητα από 50 έως 60 Hz, ποτέ πάνω από 65 Hz, ενώ πρέπει να υπάρχει αυτόματος ρυθμιστής τάσης με ενίσχυση έναυσης. Σε καμία περίπτωση μη χρησιμοποιείτε στη γεννήτρια/στο μετασχηματιστή και άλλες συσκευές ταυτόχρονα. Η ενεργοποίηση και απενεργοποίηση άλλων συσκευών μπορεί να προκαλέσει κορυφές χαμηλής τάσης και/ή υψηλής τάσης, οι οποίες ενδέχεται να προκαλέσουν ζημιά στο εργαλείο. 3 Εξαρτήματα, αξεσουάρ

Αριθμός είδους, περιγραφή Αντικλεπτική προστασία TPS (Theft Protection System) με Company Card, Company Remote και κλειδί ενεργοποίησης TPS-K 206999, προαιρετικά Τσοκ TE‑Y Εξάρτημα τοποθέτησης Εξάρτημα τοποθέτησης με απόληξη TE-Υ Αυτόματο τσοκ Αυτόματο τσοκ για τρυπάνια ξύλου και μετάλλου με κυ- λινδρικό άξονα ή εξάγωνο, Στήριγμα τσοκ Αναρρόφηση σκόνης TE DRS-S

Τρυπάνι κρουστικής διάτρησης ∅ 12…32 mm Τρυπάνι διαμπερούς διάτρησης ∅ 30…32 mm Κορώνα τρυπανιού κρουστικής διάτρησης ∅ 45…90 mm Καλέμι Βελόνια, πλατιά καλέμια και διαμορφωμένα καλέμια με απόληξη TE-Υ Τρυπάνι ξύλου ∅6…35mm Τρυπάνι μετάλλου ∅6…13mm

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 024 Τεχνικά χαρακτηριστικά Διατηρούμε το δικαίωμα τεχνικών τροποποιήσεων!

Το εργαλείο προσφέρεται σε διάφορες ονομαστικές τάσεις. Για την ονομαστική τάση και την ονομαστική κατανάλωση ρεύματος του εργαλείου σας συμβουλευτείτε την πινακίδα τύπου.

Ονομαστική κατανάλωση

Ονομαστική τάση/ονομαστική ένταση Ονομαστική τάση 100 V: 12,8 A Ονομαστική τάση 110 V: 12,6 A Ονομαστική τάση 120 V: 12,7 A Ονομαστική τάση 220 V: 5,7 A Ονομαστική τάση 230 V: 5,8 A Ονομαστική τάση 240 V: 5,8 A Συχνότητα δικτύου 50…60 Hz Βάρος σύμφωνα με EPTA‑Procedure 01/2003 ΤΕ 50 5,7 kg Βάρος σύμφωνα με EPTA‑Procedure 01/2003 ΤΕ 50- AVR 5,8 kg Διαστάσεις (Μ x Π x Υ) 462mmX113mmX243mm Αριθμόςστροφώνχωρίςφορτίο 550/min Ενέργεια μίας κρούσης σύμφωνα με EPTA-Procedure 05/2009 5,2 J Περιοχή διάτρησης σε μπετόν/τοίχο (κρουστική

∅ 12…32 mm Διαμπερής διάτρηση ∅ 30…32 mm Κορώνες τρυπανιού κρουστικής διάτρησης ∅ 45…90 mm Περιοχή διάτρησης σε ξύλο (πλήρες τρυπάνι) ∅ 6…35 mm Περιοχή διάτρησης σε μέταλλο (πλήρες μέταλλο) ∅ 6…13 mm

Το αναφερόμενο στις παρούσες οδηγίες επίπεδο κραδασμών έχει μετρηθεί σύμφωνα με τυποποιημένη με το ΕΝ 60745 μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση μεταξύ ηλεκτρικών εργαλείων. Είναι κατάλληλο επίσης για πρόχειρη εκτίμηση της καταπόνησης από κραδασμούς. Το αναφερόμενο επίπεδο κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Εάν ωστόσο το ηλεκτρικό εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά εξαρτήματα ή με ελλειπή συντήρηση, ενδέχεται να διαφέρει το επίπεδο κραδασμών. Το γεγονός αυτό μπορεί να αυξήσει σημαντικά τις καταπονήσεις από κραδασμούς σε όλη τη διάρκειατουχρόνουεργασίας. Για μια ακριβής εκτίμηση της καταπόνησης από κραδασμούς θα πρέπει να συνυπολογίζονται και οι χρόνοι, στους οποίους είναι απενεργοποιημένο το εργαλείο ή λειτουργεί μεν, αλλά δεν χρησιμοποιείται πραγματικά. Το γεγονός αυτό μπορεί να μειώσει σημαντικά τις καταπονήσεις από κραδασμούς σε όλη τη διάρκειατουχρόνουεργασίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χρήστη από την επίδραση των κραδασμών, όπως για παράδειγμα: Συντήρηση ηλεκτρικού εργαλείου και εξαρτημάτων, διατήρηση χεριών σε κανονική θερμοκρασία, οργάνωση των σταδίων εργασίας. Πληροφορίες για θορύβους και κραδασμούς (υπολογισμένους κατά EN 60745‑1 ): Τυπική μέτρηση στάθμης θορύβου τύπου Α για το ΤΕ 50-AVR 104 dB (A) Τυπική μέτρηση στάθμης θορύβου τύπου Α για το ΤΕ

106 dB (A) Τυπική μέτρηση τύπου Α, επιπέδου πίεσης ΤΕ 50-AVR 93 dB (A) Τυπική μέτρηση τύπου Α, επιπέδου πίεσης ΤΕ 50 95 dB (A) Ανασφάλεια για τις αναφερόμενες στάθμες θορύβου 3dB(A) Τριαξονικές τιμές δόνησης ΤΕ 50-AVR (άθροισμα δια- νύσματος δόνησης) υπολογισμένες κατά EN 60745‑2‑1 prAΑ: 2005

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Διάτρηση σε μέταλλο, (a h, D

<2,5m/s² Τριαξονικές τιμές δόνησης ΤΕ 50-AVR (άθροισμα δια- νύσματος δόνησης) υπολογισμένες κατά EN 60745‑2‑6 prAB: 2005 Κρουστική διάτρηση σε μπετόν, (a h, HD

11,4 m/s² Σμίλευση, (a h, Cheq

8,1 m/s² Τριαξονικές τιμές δόνησης ΤΕ 50 (άθροισμα διανύσμα- τος δόνησης) υπολογισμένες κατά EN 60745‑2‑1 prAΑ: 2005 Διάτρηση σε μέταλλο, (a h, D

<2,5m/s² Τριαξονικές τιμές δόνησης ΤΕ 50 (άθροισμα διανύσμα- τος δόνησης) υπολογισμένες κατά EN 60745‑2‑6 prAB: 2005 Κρουστική διάτρηση σε μπετόν, (a h, HD

16,1 m/s² Σμίλευση, (a h, Cheq

11,3 m/s² Ανασφάλεια (Κ) για τριαξονικές τιμές δόνησης 1,5 m/s² Άλλες πληροφορίες για το εργαλείο Τσοκ TE‑Y Κατηγορία προστασίας κατά EN Κατηγορία προστασίας ΙΙ (διπλής μόνωσης) κατά EN 60745‑1 5 Υποδείξεις για την ασφάλεια

5.1 Γενικές υποδείξεις για την ασφάλεια για

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες. Η παράβλεψη των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυμα- τισμούς. Φυλάξτε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες για μελλοντική χρήση. Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις για την ασφάλεια αναφέρεται σε ηλε- κτρικά εργαλεία που λειτουργούν συνδέοντάς τα στο ηλεκτρικό δίκτυο (με καλώδιο τροφοδοσίας) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορ- τιζόμενες μπαταρίες (χωρίς καλώδιο τροφοδοσίας).

5.1.1 Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας σας καθαρό και με καλό φωτισμό. Η αταξία στο χώρο εργασίας και οι μη φωτισμένες περιοχές μπορεί να οδηγήσουν σε

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περι- βάλλον επικίνδυνο για εκρήξεις, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνη. Από τα ηλε- κτρικά εργαλεία δημιουργούνται σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις. c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά τα παιδιά και άλλα πρόσωπα. Εάν σας αποσπάσουν την προσοχή, μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.1.2 Ηλεκτρική ασφάλεια

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται σε καμία περίπτωση η μετατροπή του φις. Μη χρησιμοποιείτε αντάπτορες φις μαζί με γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί μετατροπές και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματος με γειω- μένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξη- μένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ήσευγρασία.Η εισχώρηση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να τραβήξετε το φις από την πρίζα. Κρατάτε το κα- λώδιο μακριά από υψηλές θερμοκρασίες, λάδια, αιχμηρές ακμές ή περιστρεφόμενα μέρη του ερ- γαλείου. Τα ελαττωματικά ή τα περιστραμμένα κα- λώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεστε με το ηλεκτρικό εργαλείο σε υπαίθριους χώρους, χρησιμοποιείτε μόνο καλώδια προέκτασης (μπαλαντέζες), που είναι κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση ενός καλωδίου προέκτασης κατάλληλου για χρήση σε υπαίθριους χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Εάν δεν μπορεί να αποφευχθεί η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιήστε αυτόματο ρελέ. Ηχρήσηενόςαυ- τόματου ρελέ μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.1.3 Ασφάλεια προσώπων

a) Να είσαστε πάντα προσεκτικοί, να προσέχετε τί κάνετε και να εργάζεστε με το ηλεκτρικό εργα-

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02λείο με περίσκεψη. Μη χρησιμοποιείτε το ηλε- κτρικό εργαλείο όταν είσαστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργα- λείου μπορεί να οδηγήσει σε σοβαρούς τραυματι-

b) Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτοασπίδες, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την ακούσια θέση σε λειτουργία του εργαλείου. Βεβαιωθείτε ότι είναι απενεργοποιη- μένο το ηλεκτρικό εργαλείο, πριν το συνδέσετε στην παροχή ρεύματος και/ή πριν τοποθετήσετε την μπαταρία και πριν το μεταφέρετε. Εάν μετα- φέροντας το ηλεκτρικό εργαλείο έχετε το δάκτυλό σας στο διακόπτη ή συνδέσετε το εργαλείο στο ρεύμα ενώ ο διακόπτης βρίσκεται στη θέση ΟΝ, μπορεί να προκληθούν ατυχήματα. d) Απομακρύνετε τα εργαλεία ρύθμισης ή τα κλειδιά από το ηλεκτρικό εργαλείο, πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που βρίσκεται σε κάποιο περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει τραυματισμούς. e) Αποφύγετε τις αφύσικες στάσεις του σώματος. Φροντίστε για την ασφαλή στήριξη του σώματός σαςκαιδιατηρείτεπάντατηνισορροπίασας. Έτσι μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια μακριά από περιστρεφόμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα ήταμακριάμαλλιάμπορείναπαγιδευτούναπό περιστρεφόμενα εξαρτήματα. g) Εάν υπάρχει η δυνατότητα σύνδεσης συστημάτων αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένα και ότιχρησιμοποιούνταισωστά.Η χρήση συστήματος αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους που προέρχονται από τη σκόνη.

5.1.4 Χρήση και αντιμετώπιση του ηλεκτρικού

a) Μην υπερφορτίζετε το εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιείτε ποτέ ένα ηλεκτρικό εργαλείο, ο διακόπτης του οποίου είναι χαλασμένος. Ένα ηλεκτρικόεργαλείοτοοποίοδενμπορείνατεθεί πλέον σε λειτουργία ή εκτός λειτουργίας είναι επι- κίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέστε το φις από την πρίζα και/ή απο- μακρύνετε τις μπαταρίες πριν διεξάγετε ρυθμί- σεις στο εργαλείο, αντικαταστήσετε κάποιο αξε- σουάρ ή αποθηκεύσετε το εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας αποτρέπουν την ακούσια εκκίνηση του ηλεκτρικού εργαλείου. d) Φυλάτε τα ηλεκτρικά εργαλεία που δε χρησι- μοποιείτε μακριά από παιδιά. Μην αφήνετε να χρησιμοποιήσουν το εργαλείο άτομα που δεν εί- ναι εξοικειωμένα με αυτό ή που δεν έχουν δια- βάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία. Ελέγχετε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δεν μπλοκάρουν, εάν έχουν σπάσει κάποια εξαρτήματα ή έχουν υποστεί τέτοια ζη- μιά ώστε να επηρεάζεται αρνητικά η λειτουργία του ηλεκτρικού εργαλείου. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν χρησιμοποιήσετε ξανά το εργαλείο. Πολλά ατυχήματα οφείλονται σε κακά συντηρημένα ηλεκτρικά εργαλεία.

Διατηρείτε τα εξαρτήματα κοπής αιχμηρά και καθαρά. Τα σχολαστικά συντηρημένα εξαρτήματα κοπής με αιχμηρές ακμές κολλάνε σπανιότερα και καθοδηγούνται με μεγαλύτερη ευκολία. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία ρύθμισης κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε ταυτόχρονα υπόψη τις συνθήκες εργασίες και την προς εκτέλεση εργασία. Η χρήση ηλεκτρικών εργαλείων γιαεργασίεςδιαφορετικέςαπότιςπροβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

a) Αναθέτετε την επισκευή του ηλεκτρικού εργα- λείου μόνο σε κατάλληλο εξειδικευμένο προσω- πικό με χρήση μόνο γνήσιων ανταλλακτικών. Με αυτόν τον τρόπο διασφαλίζεται ότι θα διατηρηθεί η ασφάλεια του ηλεκτρικού εργαλείου.

5.2 Υποδείξεις ασφαλείας για δράπανα

a) Φοράτε ωτοασπίδες. Η επίδραση του θορύβου μπο- ρεί να προκαλέσει απώλεια ακοής. b) Χρησιμοποιείτε τις πρόσθετες χειρολαβές που παραδίδονται μαζί με το εργαλείο. Ηαπώλειατου ελέγχου μπορεί να προκαλέσει τραυματισμούς. c) Κρατάτε το εργαλείο από τις μονωμένες επι- φάνειες συγκράτησης, όταν εκτελείτε εργασίες κατά τις οποίες το εξάρτημα που χρησιμοποιείτε ενδέχεται να έρθει σε επαφή με καλυμμένα ηλε- κτρικά καλώδια ή με το δικό του καλώδιο τροφο- δοσίας. Η επαφή με καλώδιο πουβρίσκεται υπό τάση μπορεί να θέσει υπό τάση ακόμη και τα μεταλλικά μέρη του εργαλείου και να προκαλέσει ηλεκτροπλη-

5.3 Πρόσθετες υποδείξεις για την ασφάλεια

5.3.1 Ασφάλεια προσώπων

a) Κρατάτε το εργαλείο πάντα και με τα δύο χέρια από τις προβλεπόμενες χειρολαβές. Διατηρείτε τις χειρολαβές στεγνές, καθαρές και απαλλαγ- μένεςαπόλιπαρέςουσίεςκαιγράσα.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02b) Εάντοεργαλείοχρησιμοποιείται χωρίς απορ- ρόφηση σκόνης, πρέπει να φοράτε μια απλή μάσκα προστασίας της αναπνοής σε περίπτωση διενέργειας εργασιών κατά τις οποίες δημιουρ- γείται σκόνη. c) Κάνετε διαλείμματα από την εργασία και ασκή- σεις χαλάρωσης δακτύλων για την καλύτερη αι- μάτωση των δακτύλων σας. d) Αποφύγετε να ακουμπάτε περιστρεφόμενα εξαρ- τήματα. Θέστε το εργαλείο σε λειτουργία μόνο ότανβρεθείτεστοχώροόπουθαεργαστείτε. Μπορεί να τραυματιστείτε εάν ακουμπήσετε περι- στρεφόμενα τμήματα του εργαλείου, ιδίως τα περι- στρεφόμενα εξαρτήματα. e) Κατά την εργασία καθοδηγήστε το καλώδιο τρο- φοδοσίαςήτηνμπαλαντέζαμακριάκαιπίσωαπό το εργαλείο. Μειώνεται έτσι ο κίνδυνος να σκο- ντάψετε πάνω από το καλώδιο κατά την εργασία. f) Θα πρέπει να έχετε μάθει στα παιδιά, ότι δεν επιτρέπεται να παίζουν με τη συσκευή. g) Η συσκευή δεν προορίζεται για χρήση από παιδιά ή αδύναμα άτομα χωρίς να έχουν ενημερωθεί. h) Σκόνες υλικών όπως σοβάδες με περιεκτικότητα σε μόλυβδο, ορισμένων ειδών ξύλων, ορυκτών και με- τάλλων μπορεί να είναι επιβλαβείς για την υγεία. Η επαφήήηεισπνοήτηςσκόνηςμπορείναπροκαλέσει αλλεργικές αντιδράσεις και/ή παθήσεις του ανα- πνευστικού συστήματος του χρήστη ή ατόμων που βρίσκονται κοντά. Κάποιες συγκεκριμένες σκόνες, όπωςγιαπαράδειγμαησκόνηαπόδρυήοξιάθε- ωρούνται ως καρκινογόνες, ιδίως σε συνδυασμό με πρόσθετες ουσίες επεξεργασίας ξύλου (χρωμάτια, υλικά προστασίας ξυλείας). Η επεξεργασία υλικών με αμίαντο επιτρέπεται μόνο από εξειδικευμένο προ- σωπικό. Χρησιμοποιείτε κατά το δυνατό σύστημα αναρρόφησηςσκόνης.Γιαναεπιτύχετεμεγάλο βαθμό αναρρόφησης σκόνης, χρησιμοποιήστε μια κατάλληληφορητήηλεκτρικήσκούπαπουπρο- τείνεται από τη Hilti για ξύλο και/ή σκόνη υλι- κών, που να είναι κατάλληλη για το συγκεκριμένο ηλεκτρικό εργαλείο. Φροντίστε για καλό αερι- σμό του χώρου εργασίας. Προτείνεται η χρήση μάσκας προστασίας της αναπνοής κατηγορίας φίλτρου P2. Προσέξτε τις διατάξεις που ισχύουν στηχώρασαςγιαταυλικάπουπρόκειταινα επεξεργαστείτε.

5.3.2 Επιμελής χειρισμός και χρήση ηλεκτρικών

a) Ασφαλίστε το προς επεξεργασία αντικείμενο. Χρησιμοποιήστε εργαλεία σύσφιξης ή μια μέγγενη, για να ακινητοποιήσετε το αντικείμενο. Με αυτόν τον τρόπο συγκρατείται καλύτερα από ό,τι με το χέρι και, εκτός αυτού έχετε ελεύθερα και ταδύοχέριαγιατοχειρισμότουεργαλείου. b) Βεβαιωθείτε ότι τα εξαρτήματα διαθέτουν σύ- στημα υποδοχής κατάλληλο για το εργαλείο και ότι έχουν ασφαλίσει σωστά στο τσοκ. c) Σε περίπτωση διακοπής ρεύματος, θέστε εκτός λειτουργίας το εργαλείο και αποσυνδέστε το φις από την πρίζα. Με αυτόν τον τρόπο αποφεύγεται η ακούσια θέση σε λειτουργία του εργαλείου όταν επανέλθει το ρεύμα. d) Βεβαιωθείτε ότι υπάρχει καλή και ασφαλής ευ-

5.3.3 Ηλεκτρική ασφάλεια

a) Ελέγξτε την περιοχή εργασίας πριν από την έναρξη της εργασίας για καλυμμένα ηλεκτρικά καλώδια, σωλήνες αερίου και ύδρευσης, π.χ. με ανιχνευτή μετάλλων. Τα εξωτερικά μεταλλικά μέρη στο εργαλείο μπορεί να μεταφέρουν τάση, εάν π.χ. κατά λάθος προκαλέσετε ζημιά σε ένα ηλεκτρικό καλώδιο. Αυτό αποτελεί σοβαρό κίνδυνο για ηλεκτροπληξία. b) Ελέγχετε τακτικά το καλώδιο σύνδεσης του ερ- γαλείου και, σε περίπτωση ζημιάς, αναθέστε την αντικατάστασή του σε έναν αναγνωρισμένο ει- δικό. Εάν υποστεί ζημιά το καλώδιο σύνδεσης του ηλεκτρικού εργαλείου, πρέπει να αντικατα- σταθεί από ένα ειδικά διαμορφωμένο καλώδιο σύνδεσης που διατίθεται από το σέρβις. Ελέγ- χετε τακτικά τη μπαλαντέζα και αντικαταστήστε την εάν έχει υποστεί ζημιά. Εάν κατά την εργα- σία υποστεί ζημιά το καλώδιο τροφοδοσίας ή η μπαλαντέζα, δεν επιτρέπεται να ακουμπήσετε το καλώδιο. Αποσυνδέστε το φις από την πρίζα. Εάν τα καλώδια σύνδεσης και προέκτασης έχουν υποστεί ζημιά αποτελούν κίνδυνο για ηλεκτροπληξία. c) Για αυτόν το λόγο αναθέτετε στο σέρβις της Hilti να ελέγχει τακτικά τα λερωμένα εργαλεία, ιδίως εάν επεξεργάζεστε συχνά αγώγιμα υλικά. Απότησκόνη,ιδίωςτωναγώγιμωνυλικών,ήτην υγρασία που πιθανόν να υπάρχει στην επιφάνεια του εργαλείου ενδέχεται υπό δυσμενείς συνθήκες να προκληθεί ηλεκτροπληξία. d) Όταν εργάζεστε με κάποιο ηλεκτρικό εργαλείο σε υπαίθριο χώρο, βεβαιωθείτε ότι το εργαλείο είναι συνδεδεμένο στο ηλεκτρικό δίκτυο μέσω ενός αυ- τόματου ρελέ ασφαλείας (RCD) με μέγιστο ρεύμα ενεργοποίησης 30 mA. Η χρήση ενός αυτόματου μειώνει τον κίνδυνο ηλεκτροπληξίας. e) Κατά κανόνα προτείνεται η χρήση ενός αυ- τόματου (RCD) με μέγιστο ρεύμα ενεργοποίησης 30 mA. f) Σε διακοπή ρεύματος: Απενεργοποιήστε το εργα- λείο και αποσυνδέστε το φις από την πρίζα. Με αυτόν τον τρόπο αποφεύγεται η ακούσια θέση σε λειτουργία του εργαλείου όταν επανέλθει το ρεύμα.

5.3.4 Χώρος εργασίας

a) Φροντίστε για καλό φωτισμό της περιοχής εργα-

b) Φροντίστε για καλό αερισμό του χώρου εργασίας. Οι χώροι εργασίας με κακό αερισμό μπορούν να

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02έχουν επιβλαβείς επιδράσεις στην υγεία λόγω της

c) Στις εργασίες διαμπερούς διάτρησης απομονώστε την περιοχή που βρίσκεται πίσω απότοσημείοπουεργάζεστε. Μπορεί να πέσουν κομμάτια και να τραυματίσουν άλλα άτομα.

5.3.5 Προσωπικός εξοπλισμός προστασίας

Ο χρήστης και τα πρόσωπα που βρίσκονται κοντά πρέπει κατά τη χρήση του εργαλείου να χρησιμο- ποιούν κατάλληλα προστατευτικά γυαλιά, προστα- τευτικό κράνος, ωτοασπίδες, προστατευτικά γάντια και απλή μάσκα προστασίας της αναπνοής. 6Θέσησελειτουργία

6.1 Τοποθέτηση και ρύθμιση θέσης πλαϊνής

Απομακρύνετε τον οδηγό βάθους διάτρησης από την πλαϊνή χειρολαβή για να αποφύγετε τραυματισμό.

1. Αποσυνδέστε το φις από την πρίζα.

2. Ανοίξτε το στήριγμα της πλαϊνής χειρολαβής περι-

στρέφοντας τη χειρολαβή.

3. Σπρώξτε την πλαϊνή χειρολαβή (σφιγκτήρας) στον

άξονα μέσω του τσοκ.

4. Περιστρέψτε την πλαϊνή χειρολαβή στην επιθυμητή

5. Στερεώστε την πλαϊνή χειρολαβή περιστρέφοντάς

την έτσι ώστε να μην μπορεί να περιστραφεί.

6.2 Ενεργοποίηση εργαλείου

Βλέπε κεφάλαιο Χειρισμός

6.3 Χρήση καλωδίου προέκτασης και γεννήτριας ή

μετασχηματιστή βλέπε κεφάλαιο 2 Περιγραφή 7Χειρισμός

Το εργαλείο έχει, ανάλογα με τις δυνατότητες χρή- σης του, μεγάλη ροπή στρέψης. Χρησιμοποιείτε την πλαϊνή χειρολαβή και εργάζεστε κρατώντας το ερ- γαλείοπάνταμεταδύοχέρια.Ο χρήστης πρέπει να είναι προετοιμασμένος για το ενδεχόμενο να μπλοκάρει ξαφνικά το εργαλείο.

Στερεώνετε τα μη σταθερά προς επεξεργασία υλικά με εργαλείο σύσφιξης ή με μέγγενη.

Ο λαιμός του συστήματος μετάδοσης δεν επιτρέπεται να χρησιμοποιείται ως λαβή.

Ελέγξτε το εξάρτημα για τυχόν ζημιές και ανομοιόμορφη φθορά πριν από κάθε χρήση.

Για την αλλαγή εξαρτημάτων χρησιμοποιήστε προ- στατευτικά γάντια, δεδομένου ότι τα εξαρτήματα καίνε από τη χρήση.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 027.1.1 Ρύθμιση οδηγού βάθους διάτρησης 3

1. Ανοίξτε το στήριγμα της πλαϊνής χειρολαβής περι-

στρέφοντας τη χειρολαβή.

2. Περιστρέψτε την πλαϊνή χειρολαβή στην επιθυμητή

3. Τοποθετήστε το στήριγμα με τον οδηγό βάθους

διάτρησης στην επιθυμητή θέση στην ταινία σύσφι-

4. Ξεβιδώστε τη βίδα στον οδηγό βάθους.

5. Ρυθμίστε τον οδηγό βάθους διάτρησης στο επιθυ-

μητό βάθος διάτρησης.

6. Σφίξτε τη βίδα στον οδηγό βάθους.

7. Σφίξτε την πλαϊνή χειρολαβή περιστρέφοντας τη

λαβή, στερεώνοντας έτσι ταυτόχρονα και τον οδηγό βάθους διάτρησης.

7.1.2 Τοποθέτηση εξαρτήματος 4

1. Αποσυνδέστε το φις από την πρίζα.

2. Ελέγξτε εάν το άκρο του εξαρτήματος είναι κα-

θαρό και ελαφρά γρασαρισμένο. Εάν απαιτείται, καθαρίστε και λιπάνετε το άκρο του εξαρτήματος.

3. Ελέγξτε την καθαριότητα και την κατάσταση του

στεγανοποιητικού χείλους του προφυλακτήρα σκόνης. Εάν απαιτείται, καθαρίστε τον προφυλακτήρα σκόνης ή αντικαταστήστε τον σε περίπτωση που έχει υποστεί ζημιά το στεγανοποιητικό χείλος.

4. Εισάγετε το εξάρτημα στο τσοκ και περιστρέψτε

το πιέζοντάς το ελαφρά, μέχρι να κουμπώσει στις εγκοπές-οδηγούς.

5. Πιέστε το εξάρτημα στο τσοκ μέχρι να κουμπώσει

6. Τραβώντας το βελόνι/καλέμι, ελέγξτε εάν έχει

7.1.3 Αφαίρεση εξαρτήματος 5

1. Αποσυνδέστε το φις από την πρίζα.

2. Ανοίξτε το τσοκ, τραβώντας προς τα πίσω το μηχα-

νισμό ασφάλισης εξαρτημάτων.

3. Τραβήξτε το εξάρτημα από το τσοκ.

Από την επεξεργασία του υποστρώματος μπορεί να πε- ταχτούν θραύσματα υλικού. Χρησιμοποιήστε προστα- τευτικά γυαλιά, προστατευτικά γάντια και, εάν δε χρησιμοποιείτε συσκευή απορρόφησης σκόνης, μια απλή μάσκα προστασίας της αναπνοής. Τα θραύ- σματα του υλικού μπορεί να προκαλέσουν τραυματι- σμούς στο σώμα και στα μάτια.

Κατά την εργασία δημιουργείται θόρυβος. Φοράτε ωτο- ασπίδες. Ο πολύ δυνατός θόρυβος μπορεί να προκα- λέσει βλάβες στην ακοή.

Κάνετε διαλείμματα από την εργασία και ασκήσεις χαλάρωσης δακτύλων για την καλύτερη αιμάτωση των δακτύλων σας.

7.2.1 Αντικλεπτική προστασία TPS (προαιρετικά)

Το εργαλείο μπορεί να εξοπλιστεί προαιρετικά με τη λειτουργία "αντικλεπτική προστασία". Εάν το εργαλείο είναι εξοπλισμένο με αυτήν τη λειτουργία, μπορεί να ξεκλειδωθεί και να τεθεί σε λειτουργία μόνο με το σχετικό κλειδί ενεργοποίησης.

7.2.1.1 Ενεργοποίηση εργαλείου 6

1. Συνδέστε το φις του εργαλείου στην πρίζα. H κίτρινη

λυχνία αντικλεπτικής προστασίας αναβοσβήνει. Το εργαλείο είναι πλέον έτοιμο για τη λήψη του σήμα- τος από το κλειδί ενεργοποίησης.

2. Φέρτε το κλειδί ενεργοποίησης ή την πόρπη του

ρολογιού TPS απευθείας πάνω στο σύμβολο της κλειδαριάς. Όταν σβήσει η κίτρινη λυχνία αντικλε- πτικής προστασίας, το εργαλείο έχει ενεργοποιηθεί. ΥΠΟΔΕΙΞΗ Εάν διακοπεί η παροχή ρεύματος, για παράδειγμα αλλάζοντας χώρο εργασίας ή διακοπής ρεύματος, η ετοιμότητα λειτουργίας του εργαλείου διατηρείται για περ. 20 λεπτά. Σε μεγαλύτερες δια- κοπές πρέπει να ενεργοποιηθεί ξανά το εργαλείο με το κλειδί ενεργοποίησης.

7.2.1.2 Ενεργοποίηση λειτουργίας αντικλεπτικής

προστασίας για το εργαλείο

Περαιτέρω αναλυτικές πληροφορίες για την ενεργοποί- ηση και τη χρήση της αντικλεπτικής προστασίας μπορείτε να βρείτε στις οδηγίες χρήσης „Αντικλεπτική προστασία“.

7.2.2 Διάτρηση χωρίς κρούση (Α) 7

1. Περιστρέψτε το διακόπτη επιλογής λειτουργίας στη

θέση "διάτρηση χωρίς κρούση" μέχρι να κουμπώσει. Κατά τη διάρκεια λειτουργίας δεν επιτρέπεται να ενεργοποιηθεί ο διακόπτης επιλογής λειτουργίας.

2. Μετακινήστε την πλαϊνή χειρολαβή στην επιθυμητή

θέση και βεβαιωθείτε ότι έχει τοποθετηθεί σωστά και στερεωθεί κατάλληλα.

3. Συνδέστε το φις στην πρίζα.

4. Εφαρμόστετοεργαλείομετοτρυπάνιστοεπιθυ-

μητό σημείο διάτρησης.

5. Πιέστε σιγά-σιγά το διακόπτη ελέγχου (εργαστείτε

με χαμηλή ταχύτητα, μέχρι να κεντραριστεί το τρυ- πάνι στην οπή διάτρησης).

6. Πατήστε τελείως το διακόπτη ελέγχου, για να συνε-

χίσετε την εργασία σας με πλήρη ισχύ.

7. Μην ασκείτε υπερβολική πίεση. Με αυτόν τον τρόπο

δεν αυξάνεται η διατρητική ισχύς. Η άσκηση μι- κρότερης πίεσης αυξάνει τη διάρκεια ζωής των εξαρτημάτων.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 027.2.3 Κρουστική διάτρηση (B) 7

Εργασία σε χαμηλές θερμοκρασίες: Το εργαλείο απαιτεί μια ελάχιστη θερμοκρασία λειτουργίας μέχρι να λειτουρ- γήσει ο μηχανισμός κρούσης. Για να φτάσει το εργαλείο στην ελάχιστη θερμοκρασία λειτουργίας, τοποθετήστε το για λίγο επάνω σε μια βάση και αφήστε το να περιστρα- φεί στο ρελαντί. Εάν χρειάζεται, επαναλάβετε αυτή τη διαδικασία μέχρι να αρχίσει να λειτουργεί ο μηχανισμός

1. Περιστρέψτε το διακόπτη επιλογής λειτουργίας στη

θέση "κρουστική διάτρηση" μέχρι να κουμπώσει. Κατά τη διάρκεια λειτουργίας δεν επιτρέπεται να ενεργοποιηθεί ο διακόπτης επιλογής λειτουργίας.

2. Μετακινήστε την πλαϊνή χειρολαβή στην επιθυμητή

θέση και βεβαιωθείτε ότι έχει τοποθετηθεί σωστά και στερεωθεί κατάλληλα.

3. Συνδέστε το φις στην πρίζα.

4. Εφαρμόστετοεργαλείομετοτρυπάνιστοεπιθυ-

μητό σημείο διάτρησης.

5. Πιέστε σιγά-σιγά το διακόπτη ελέγχου (εργαστείτε

με χαμηλή ταχύτητα, μέχρι να κεντραριστεί το τρυ- πάνι στην οπή διάτρησης).

6. Πατήστε τελείως το διακόπτη ελέγχου, για να συνε-

χίσετε την εργασία σας με πλήρη ισχύ.

7. Μην ασκείτε υπερβολική πίεση. Με αυτόν τον τρόπο

δεν αυξάνεται η κρουστική ισχύς. Η άσκηση μι- κρότερης πίεσης αυξάνει τη διάρκεια ζωής των εξαρτημάτων.

8. Για να αποφύγετε το σκάσιμο της επιφάνειας κατά

τη διαμπερή διάτρηση πρέπει να διακόψετε την ταχύτητα λίγο πριν το τρυπάνι διαπεράσει την επι-

Το καλέμι μπορεί να ασφαλιστεί σε 12 διαφορετικές θέσεις (σε βήματα των30°). Με αυτόν τον τρόπο μπορείτε να εργάζεστε πάντα στην κάθε φορά βέλτιστη θέση εργασίας με επίπεδα και διαμορφωμένα καλέμια.

7.2.4.1 Τοποθέτηση καλεμιού στη σωστή θέση

Μην εργάζεστε στη θέση "Εύρεση θέσης καλεμιού"..

1. Περιστρέψτε το διακόπτη επιλογής λειτουργίας στη

θέση "Ρύθμιση θέσης καλεμιού" μέχρι να κουμπώσει. Κατά τη διάρκεια λειτουργίας δεν επιτρέπεται να ενεργοποιηθεί ο διακόπτης επιλογής λειτουργίας.

2. Μετακινήστε την πλαϊνή χειρολαβή στην επιθυμητή

θέση και βεβαιωθείτε ότι έχει τοποθετηθεί σωστά και στερεωθεί κατάλληλα.

3. Περιστρέψτε το καλέμι στην επιθυμητή θέση.

7.2.4.2 Ασφάλιση καλεμιού (D) 7

Περιστρέψτε το διακόπτη επιλογής λειτουργίας στη θέση "Σμίλευση" μέχρι να κουμπώσει. Κατά τη διάρκεια λει- τουργίας δεν επιτρέπεται να ενεργοποιηθεί ο διακόπτης επιλογής λειτουργίας.

7.2.4.3 Σμίλευση (D) 7

1. Συνδέστε το φις στην πρίζα.

2. Εφαρμόστε το εργαλείο με το καλέμι στο επιθυμητό

3. Πατήστε τελείως το διακόπτη ελέγχου.

8 Φροντίδα και συντήρηση

Αποσυνδέστε το φις από την πρίζα.

8.1 Φροντίδα των εξαρτημάτων

Απομακρύνετε τις ακαθαρσίες που έχουν επικαθήσει και προστατέψτε την επιφάνεια των εξαρτημάτων σας από διάβρωση, τρίβοντάς την τακτικά με ένα πανί καθαρι- σμού εμποτισμένο σε λάδι.

8.2 Φροντίδα του εργαλείου

Διατηρήστε το εργαλείο, ιδίως τις επιφάνειες της λαβής, στεγνό, καθαρό και χωρίς λάδια και γράσα. Μη χρησιμοποιείτε υλικά περιποίησης που περιέχουν

Το εξωτερικό κέλυφος του εργαλείου είναι κατασκευα- σμένο από πλαστικό ανθεκτικό στην κρούση. Οι περιοχές από όπου συγκρατείτε το εργαλείο είναι από ελαστομε-

Ποτέ μη χρησιμοποιείτε το εργαλείο με βουλωμένες σχι- σμές αερισμού! Καθαρίζετε τις σχισμές αερισμού προσε- κτικά με μια στεγνή βούρτσα. Εμποδίστε την εισχώρηση ξένων σωμάτων στο εσωτερικό του εργαλείου. Καθαρί- ζετε τακτικά την εξωτερική πλευρά του εργαλείου με ένα ελαφρά βρεγμένο πανί καθαρισμού. Μη χρησιμο- ποιείτε συσκευή ψεκασμού, συσκευή εκτόξευσης δέσμης ατμού ή τρεχούμενο νερό για τον καθαρισμό! Με αυτόν τον τρόπο μπορεί να επηρεαστεί αρνητικά η ηλεκτρική ασφάλεια του εργαλείου.

Το εργαλείο είναι εξοπλισμένο με ένδειξη σέρβις.

ανάβει κόκκινη Έχει φτάσει ο χρόνος για το σέρβις. Μπορείτε να χρησιμοποιήσετε το ερ- γαλείο για ακόμη μερικές ώρες πραγμα- τικήςλειτουργίαςαπότηστιγμήπουθα ανάψει η ένδειξη, μέχρι να τεθεί σε λει- τουργία η αυτόματη απενεργοποίηση. Φέρτε το εργαλείο έγκαιρα στο σέρ- βις της Hilti, ώστε το εργαλείο σας να βρίσκεται πάντα σε ετοιμότητα λειτουρ-

αναβοσβήνει κόκκινη Βλέπε κεφάλαιο Εντοπισμός προβλη-

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επισκευές σε ηλεκτρικά μέρη επιτρέπεται να διενερ- γούνται μόνο από εξειδικευμένο ηλεκτρολόγο. Ελέγχετε τακτικά όλα τα εξωτερικά μέρη του εργαλείου για τυχόν ζημιές και την άψογη λειτουργία όλων των χει- ριστηρίων. Μη χρησιμοποιείτε το εργαλείο, όταν έχουν υποστεί ζημιά κάποια μέρη του ή όταν δεν λειτουργούν άψογα τα χειριστήρια. Αναθέστε την επισκευή του εργα- λείου στο σέρβις της Hilti.

8.5 Έλεγχος μετά από εργασίες φροντίδας και

Μετά από εργασίες φροντίδας και συντήρησης πρέπει να ελέγχετε εάν έχουν τοποθετηθεί και λειτουργούν σωστά όλα τα συστήματα προστασίας. 9Εντοπισμόςπροβλημάτων Βλάβη Πιθανή αιτία Αντιμετώπιση Το εργαλείο δε λειτουργεί. Διακοπή τροφοδοσίας ρεύματος. Τοποθέτηση άλλης ηλεκτρικής συ- σκευής, έλεγχος λειτουργίας. Ελαττωματικό καλώδιο τροφοδοσίας

Έλεγχος και, εάν απαιτείται, αντικα- τάσταση από ηλεκτρολόγο. Γεννήτρια με Sleep Mode. Φορτίστε τη γεννήτρια με δεύτερο καταναλωτή (π.χ. λάμπα εργοταξίου). Στη συνέχεια απενεργοποιήστε και ενεργοποιήστε ξανά το εργαλείο. Άλλη ηλεκτρική βλάβη. Έλεγχος από ηλεκτρολόγο. Η ηλεκτρονική φραγή εκκίνησης είναι ενεργή μετά από διακοπή ρεύματος. Απενεργοποιήστε και ενεργοποιήστε ξανά το εργαλείο. Απουσία κρούσης. Το εργαλείο είναι πολύ κρύο. Φέρτε το εργαλείο στην ελάχιστη θερμοκρασία λειτουργίας. Βλέπε κεφάλαιο: 7.2.3 Κρουστική διάτρηση (B) 7 Το εργαλείο δεν παίρνει εμπρός και η ένδειξη αναβοσβήνει σε κόκκινο χρώμα. Ζημιές στο εργαλείο. Αναθέστε την επισκευή του εργα- λείου στο σέρβις της Hilti. Το εργαλείο δεν παίρνει εμπρός καιηένδειξηανάβεισεκόκκινο

Καρβουνάκια φθαρμένα. Έλεγχος και, εάν απαιτείται, αντικα- τάσταση από ηλεκτρολόγο. Το εργαλείο δεν παίρνει εμπρός και η ένδειξη αναβοσβήνει σε κίτρινο χρώμα. Το εργαλείο δεν έχει ενεργοποιηθεί (εφόσοντοεργαλείοέχειαντικλε- πτική προστασία, προαιρετικά). Ενεργοποίηση εργαλείου με το κλειδί ενεργοποίησης.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Βλάβη Πιθανή αιτία Αντιμετώπιση Το εργαλείο δεν έχει την πλήρη

Η μπαλαντέζα έχει πολύ μεγάλο μή- κος και / ή πολύ μικρή διατομή. Χρησιμοποιήστε μπαλαντέζα με επι- τρεπόμενο μήκος και / ή με επαρκή

Παροχήμεπολύχαμηλήτάση. Συνδέστετοεργαλείοσεάλληπα- ροχή ρεύματος. Το τρυπάνι δεν περιστρέφεται. Ο διακόπτης επιλογής λειτουργίας δεν έχει ασφαλίσει ή βρίσκεται στη θέση "σμίλευση" ή στη θέση "ρύθμιση θέσης καλεμιού". Φέρτε με το εργαλείο σταματημένο το διακόπτη επιλογής λειτουργίας στη θέση "διάτρηση χωρίς κρούση" ή "κρουστική διάτρηση". Το τρυπάνι/το καλέμι δεν μπο- ρεί να αφαιρεθεί από το μηχα- νισμό ασφάλισης. Δεν έχετε τραβήξει τελείως προς τα πίσω το τσοκ. Τραβήξτε πίσω το μηχανισμό ασφάλι- σης εργαλείων μέχρι να τερματίσει και αφαιρέστε το εξάρτημα. Δεν έχει τοποθετηθεί σωστά η πλαϊνή

Αφαιρέστε και τοποθετήστε σωστά την πλαϊνή χειρολαβή, έτσι ώστε ο σφιγκτήρας και η πλαϊνή χειρολαβή να κουμπώσουν στην εγκοπή. 10 Διάθεση στα απορρίμματα Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες,ηHiltiέχειοργανωθείήδηώστενα μπορείτε να επιστρέφετε το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το τμήμα εξυπηρέτησης πελατών της Hilti ή τον σύμβουλο πωλήσεων. Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία περί ηλεκτρικών και ηλεκτρονικών συσκευώνκαιτηνενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. 11 Εγγύηση κατασκευαστή, εργαλεία Η Hilti εγγυάται ότι το παραδοθέν εργαλείο είναι απαλ- λαγμένο από αστοχίες υλικού και κατασκευαστικά σφάλ- ματα. Η εγγύηση αυτή ισχύει μόνο υπό την προϋπόθεση ότι η χρήση, ο χειρισμός, η φροντίδα και ο καθαρισμός του εργαλείου γίνεται σύμφωνα με τις οδηγίες χρήσης της Hilti και ότι διατηρείται το τεχνικό ενιαίο σύνολο, δηλ. ότι με το εργαλείο χρησιμοποιούνται μόνο γνήσια αναλώσιμα, αξεσουάρ και ανταλλακτικά της Hilti. Η παρούσα εγγύηση περιλαμβάνει τη δωρεάν επισκευή ή τη δωρεάν αντικατάσταση των ελαττωματικών εξαρτη- μάτων καθ' όλη τη διάρκεια ζωής του εργαλείου. Εξαρ- τήματα που υπόκεινται σε φυσιολογική φθορά από τη χρήση, δεν καλύπτονται από την παρούσα εγγύηση. Αποκλείονται περαιτέρω αξιώσεις, εφόσον κάτι τέτοιο δεν αντίκειται σε δεσμευτικές εθνικές διατάξεις. Η Hilti δεν ευθύνεται ιδίως για έμμεσες ή άμεσες ζημιές από ελαττώματα ή επακόλουθα ελαττώματα, απώλειες ή έξοδα σε σχέση με τη χρήση ή λόγω αδυναμίας χρήσης του εργαλείου για οποιοδήποτε σκοπό. Αποκλείονται ρητά προφορικές βεβαιώσεις για τη χρήση ή την καταλληλότητα για συγκεκριμένο σκοπό. Για την επισκευή ή αντικατάσταση, το εργαλείο ή τα σχετικάεξαρτήματαπρέπεινααποστέλλονταιαμέσως μετά τη διαπίστωση του ελαττώματος στο αρμόδιο τμήμα της Hilti. Η παρούσα εγγύηση περιλαμβάνει όλες τις υποχρεώσεις παροχής εγγύησης από πλευράς Hilti και αντικαθιστά όλες τις προηγούμενες ή σύγχρονες δηλώσεις, γραπτές ή προφορικές συμφωνίες όσον αφορά τις εγγυήσεις.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 0212 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο) Περιγραφή: Πιστολέτο Περιγραφή τύπου:
