KÄYTTÖOHJE TE 50 HILTI

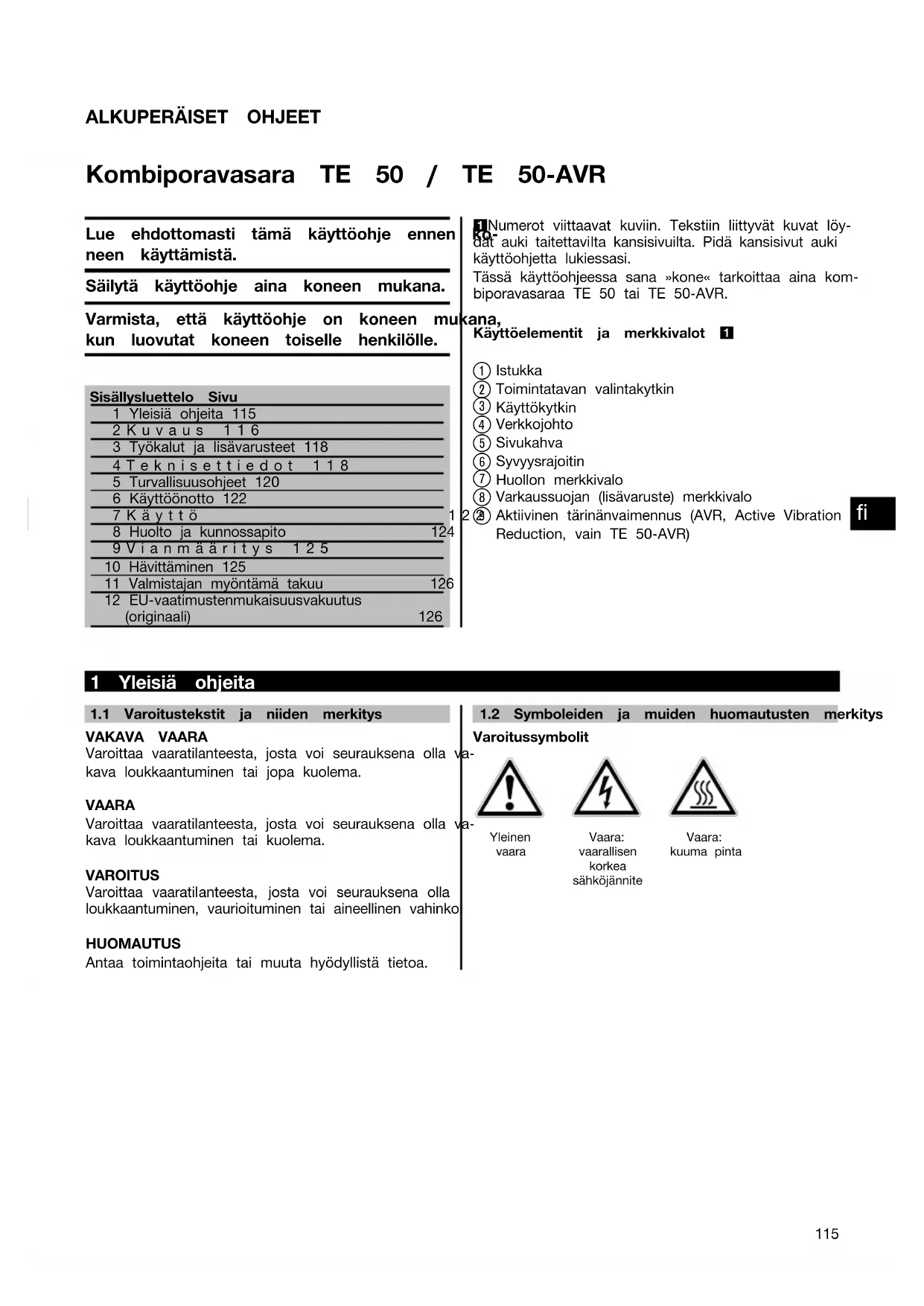

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02ALKUPERÄISET OHJEET Kombiporavasara TE 50 / TE 50‑AVR Lue ehdottomasti tämä käyttöohje ennen ko- neen käyttämistä. Säilytä käyttöohje aina koneen mukana. Varmista, että käyttöohje on koneen mukana, kun luovutat koneen toiselle henkilölle. Sisällysluettelo Sivu1 Yleisiä ohjeita 1152Kuvaus 1163 Työkalut ja lisävarusteet 1184Teknisettiedot 1185 Turvallisuusohjeet 1206 Käyttöönotto 1227Käyttö 1228 Huolto ja kunnossapito 1249Vianmääritys 12510 Hävittäminen 12511 Valmistajan myöntämä takuu 12612 EU-vaatimustenmukaisuusvakuutus(originaali) 1261 Numerot viittaavat kuviin. Tekstiin liittyvät kuvat löy- dät auki taitettavilta kansisivuilta. Pidä kansisivut auki käyttöohjetta lukiessasi.Tässä käyttöohjeessa sana »kone« tarkoittaa aina kom-biporavasaraa TE 50 tai TE 50‑AVR.Käyttöelementit ja merkkivalot 1 Istukka Toimintatavan valintakytkin Käyttökytkin Verkkojohto Sivukahva Syvyysrajoitin Huollon merkkivalo Varkaussuojan (lisävaruste) merkkivalo Aktiivinen tärinänvaimennus (AVR, Active VibrationReduction, vain TE 50‑AVR) 1 Yleisiä ohjeita 1.1 Varoitustekstit ja niiden merkitysVAKAVA VAARAVaroittaa vaaratilanteesta, josta voi seurauksena olla va-kava loukkaantuminen tai jopa kuolema.VAARAVaroittaa vaaratilanteesta, josta voi seurauksena olla va-kava loukkaantuminen tai kuolema.VAROITUS Varoittaa vaaratilanteesta, josta voi seurauksena olla loukkaantuminen, vaurioituminen tai aineellinen vahinko.HUOMAUTUSAntaa toimintaohjeita tai muuta hyödyllistä tietoa.1.2 Symboleiden ja muiden huomautusten merkitysVaroitussymbolitYleinenvaaraVaara:vaarallisenkorkeasähköjänniteVaara:kuuma pinta

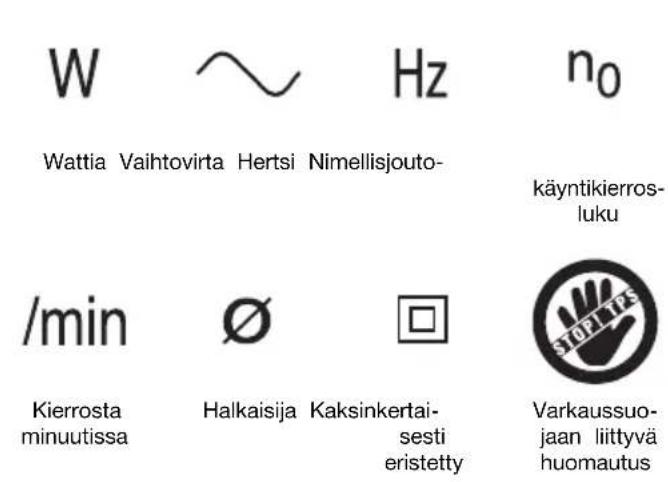

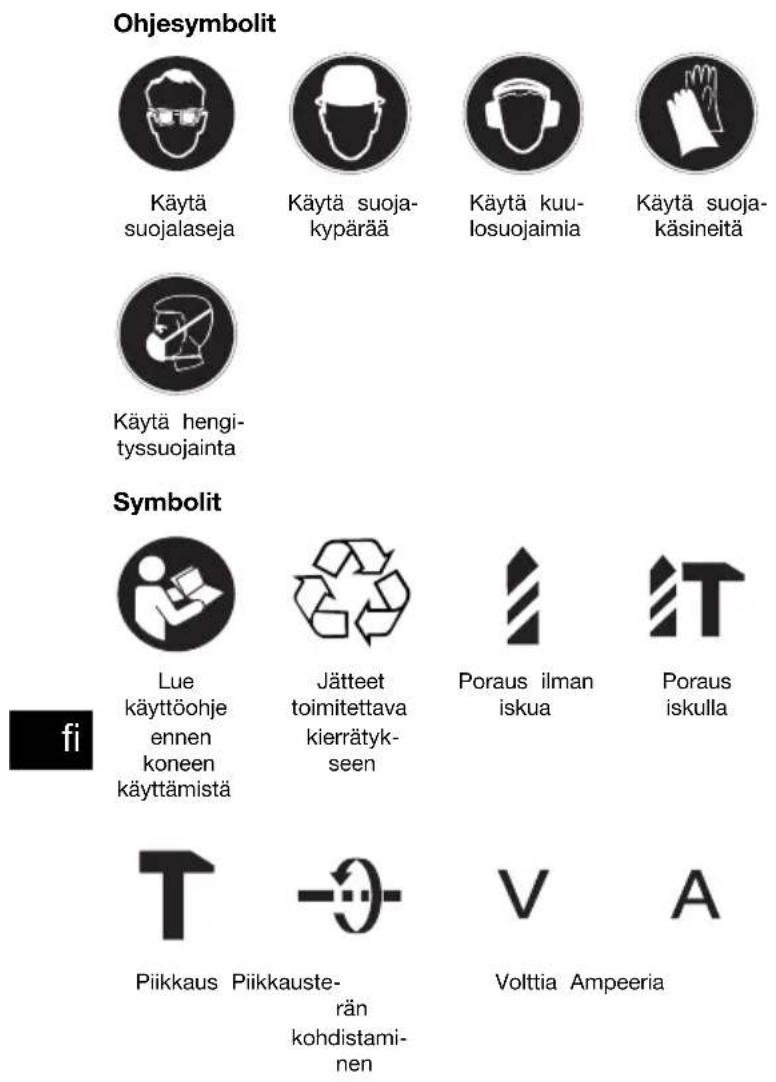

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Ohjesymbolit Käytä suojalaseja Käytä suoja- kypärää Käytä kuu- losuojaimia Käytä suoja- käsineitä Käytä hengi- tyssuojainta Symbolit Lue käyttöohje ennen koneen käyttämistä Jätteet toimitettava kierrätyk- seen Poraus ilman iskua Poraus iskulla Piikkaus Piikkauste- rän kohdistami- nen Volttia Ampeeria Wattia Vaihtovirta Hertsi Nimellisjouto- käyntikierros- luku Kierrosta minuutissa Halkaisija Kaksinkertai- sesti eristetty Varkaussuo- jaan liittyvä huomautus Lukkosym- boli Koneen tunnistetietojen sijainti Tyyppimerkinnän ja sarjanumeron löydät koneen tyyp- pikilvestä. Merkitse nämä tiedot myös koneesi käyttö- ohjeeseen ja ilmoita nämä tiedot aina kun otat yhteyttä Hilti-myyntiedustajaan tai Hilti-asiakaspalveluun. Tyyppi: Sarjanumero: 2Kuvaus

2.1 Tarkoituksenmukainen käyttö

Tämä kone on paineilmatoimisella iskumekanismilla varustettu sähkökäyttöinen kombiporavasara. Kone on tarkoitettu betonin, tiilen, metallin ja puun poraustöihin. Konetta voidaan lisäksi käyttää tiiliseinien kevyisiin ja keskiraskaisiin piikkaustöihin ja betonin viimeistelytöihin. Terveydelle vaarallisia materiaaleja (esimerkiksi asbesti) ei saa työstää. Noudata kansallisia työturvallisuusmääräyksiä. Kone on tarkoitettu ammattikäyttöön. Konetta saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä koneen käyttöön liittyvistä vaaroista. Kone ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät konetta ohjeiden vastaisesti tai muutoin asiattomasti. Käyttökohteita voivat olla: rakennustyömaa, verstas, saneeraaminen, muutosrakentaminen ja uuden rakentaminen. Konetta saa käyttää vain kuivassa ympäristössä. Älä käytä konetta paikoissa, joissa on tulipalo- tai räjähdysvaara. Koneen saa liittää vain verkkovirtaan, jonka jännite ja taajuus vastaavat koneen tyyppikilvessä olevia tietoja. Koneeseen ei saa tehdä minkäänlaisia muutoksia. Loukkaantumisvaaran välttämiseksi käytä koneessa vain alkuperäisiä Hilti-lisävarusteita ja ‑lisälaitteita. Noudata käyttöohjeessa annettuja käyttöä, huoltoa ja kunnossapitoa koskevia ohjeita.

TE‑Y työkaluistukka (SDS max.)

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 022.3 Kytkin Säädettävä käyttökytkin, jonka avulla poraamisen voi aloittaa pehmeästi Toimintatapavalitsin: Poraus iskulla Poraus ilman iskua Piikkaustoiminto Piikkausterän säätö (12 säätöasentoa)

Tärinävaimennettu ja kääntyvä sivukahva Tärinävaimennettu käsikahva

Mekaaninen kitkakytkin Elektroninen uudelleenkäynnistyksen esto estää koneen käynnistymisen vahingossa virtakatkoksen jälkeen (ks. kappale 9 Vianmääritys).

2.7 Aktiivinen tärinänvaimennus (AVR, Active Vibration Reduction, vain TE 50‑AVR)

Koneessa on aktiivinen tärinänvaimennus "Active Vibration Reduction" (AVR), joka vaimentaa tärinää tehokkaasti verrattuna koneeseen, jossa ei ole aktiivista tärinänvaimennusta.

2.8 TPS-varkaussuoja (lisävaruste)

Koneeseen on lisävarusteena saatavana varkaussuoja TPS. Jos koneessa on tämä toiminto, koneen käyttämisen voi sallia vain koneeseen kuuluvalla käyttölupa-avaimella.

2.9 Merkkivalonäytöt

Huollon merkkivalo (ks. kappale "Huolto ja kunnossapito") Varkaussuojan (lisävaruste) merkkivalo (ks. kappale "Käyttö")

2.10 Vakiona toimitettava varustus

1 Kone jossa sivukahva 1 Hilti-kantolaukku 1Käyttöohje 1 Syvyysrajoitin 1 Puhdistusliinat 1 Rasva

2.11 Jatkojohdon käyttö

Käytä vain sellaista jatkojohtoa, jonka käyttö työpaikan olosuhteissa on sallittu ja jonka poikkipinta-ala on riittävä. Muutoin koneen teho voi olla normaalia heikompi ja johto saattaa ylikuumentua. Tarkasta jatkojohdon mahdolliset vauriot säännöllisin välein. Vaihda vaurioitunut jatkojohto. Johdon suositeltava minimipoikkipinta-ala ja max. sallittu pituus Johdon poikkipinta-ala 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² Verkkojännite 100 V 30 m 50 m Verkkojännite 110‑120 V 20 m 30 m 40 m Verkkojännite 220‑240 V 30 m 75 m Älä käytä jatkojohtoa, jonka poikkipinta-ala on 1,25 mm².

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 022.12 Jatkojohdon käyttö ulkona Jos työskentelet ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa.

2.13 Generaattorin tai muuntajan käyttö

Tämä kone voidaan liittää generaattoriin tai rakennustyömaan muuntajaan, jos seuraavat edellytykset täyttyvät: Antotehon watteina pitää olla vähintään kaksi kertaa niin suuri kuin koneen tyyppikilpeen merkitty teho, käyttöjännitteen pitää aina olla rajoissa +5 % ja ‑15 % nimellisjännitteestä ja taajuuden 50 - 60 Hz eikä koskaan yli 65 Hz, ja lisäksi pitää käyttää automaattista jännitteensäädintä, jossa on käynnistysvahvistus. Jos liität tämän koneen generaattoriin tai muuntajaan, älä koskaan käytä samaan aikaan muita koneita tai laitteita. Toisen koneen tai laitteen kytkeminen päälle ja pois päältä voi aiheuttaa ali- ja/tai ylijännitepiikin, joka saattaa vahingoittaa konetta. 3 Työkalut ja lisävarusteet Nimi Tuotenumero, kuvaus Varkaussuoja TPS (Theft Protection System) mukaan lukien Company Card, Company Remote ja käyttölupa-avain TPS‑K 206999, Lisävaruste Istukka TE‑Y Upotustyökalu Upotustyökalu jossa TE‑Y pikakiinnityspää Pikaistukka Pikaistukka puu- ja metalliporanterille joissa lieriövarsitai kuusiokanta, Poraistukan pidin Pölynpoistovarustus TE DRS‑S Nimi Kuvaus Iskuporanterä ∅ 12…32 mm Poranterä ∅ 30…32 mm Iskuporakruunu ∅ 45…90 mm Piikkausterä Piikki-, latta- ja muotopiikkausterä jossa TE‑Y pikakiinni- tyspää Puuporanterät ∅ 6…35 mm Metalliporanterät ∅ 6…13 mm 4 Tekniset tiedot Oikeudet teknisiin muutoksiin pidätetään! HUOMAUTUS Koneesta on saatavana eri nimellisjännitteellä toimivia malleja. Koneesi nimellisjännitteen ja nimellisottotehon tiedot löydät tyyppikilvestä. Kone TE 50 / TE 50‑AVR Nimellisottoteho 1050 W Nimellisjännite/nimellisvirta Nimellisjännite 100 V: 12,8 A Nimellisjännite 110 V: 12,6 A Nimellisjännite 120 V: 12,7 A Nimellisjännite 220 V: 5,7 A Nimellisjännite 230 V: 5,8 A Nimellisjännite 240 V: 5,8 A Verkkovirran taajuus 50…60 Hz Paino normina EPTA 01/2003 TE 50 5,7 kg

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Kone TE 50 / TE 50‑AVR Paino normina EPTA 01/2003 TE 50‑AVR 5,8 kg Mitat(PxLxK) 462mmX113mmX243mm Tyhjäkäyntikierrosluku 550/min Yhden iskun energia EPTA-menettelyn 05/2009 mu- kaan 5,2 J Poraaminen betoniin / tiileen (poraaminen iskulla) ∅ 12…32 mm Reikien poraaminen ∅ 30…32 mm Iskuporakruunut ∅ 45…90 mm Poraaminen puuhun (puuporanterät) ∅ 6…35 mm Poraaminen metalliin (kovametalliterät) ∅ 6…13 mm HUOMAUTUS Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu normin EN 60745 mukaista mittausmenetelmää käyttäen, ja tätä arvoa voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös tärinärasituksen tilapäiseen arviointiin. Ilmoitettu tärinäarvo koskee sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, tärinäarvo voi poiketa tässä ilmoitetusta. Tämä saattaa merkittävästi lisätä tärinärasitusta koko työskentelyajan aikana. Tärinärasitusta tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää tärinärasitusta koko työskentelyajan aikana. Käyttäjän suojaamiseksi tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Melu- ja tärinäarvot (mittausnormina EN 60745‑1 ): Tyypillinen A-painotettu melutehotaso, kone TE 50‑AVR 104 dB (A) Tyypillinen A-painotettu melutehotaso, kone TE 50 106 dB (A) Tyypillinen A-painotettu melupäästön äänenpainetaso, kone TE 50‑AVR 93 dB (A) Tyypillinen A-painotettu melupäästön äänenpainetaso, kone TE 50 95 dB (A) Ilmoitetun melutason epävarmuus 3 dB (A) Kolmen akselin suuntaiset tärinäarvot TE 50‑AVR (täri- nävektoreiden summa) Mittausnormina EN 60745‑2‑1 prAA: 2005 Poraaminen metalliin, (a h, D )<2,5m/s² Kolmen akselin suuntaiset tärinäarvot TE 50‑AVR (täri- nävektoreiden summa) Mitattu perustuen normiin EN 60745‑2‑6 prAB: 2005 Poraaminen iskulla betoniin, (a h, HD )11,4m/s² Piikkaus, (a h, Cheq )8,1m/s² Kolmen akselin suuntaiset tärinäarvot TE 50 (tärinävek- toreiden summa) Mittausnormina EN 60745‑2‑1 prAA: 2005 Poraaminen metalliin, (a h, D )<2,5m/s² Kolmen akselin suuntaiset tärinäarvot TE 50 (tärinävek- toreiden summa) Mitattu perustuen normiin EN 60745‑2‑6 prAB: 2005 Poraaminen iskulla betoniin, (a h, HD )16,1m/s² Piikkaus, (a h, Cheq )11,3m/s² Kolmisuuntaisten tärinäarvojen epävarmuus (K) 1,5 m/s² Kone- ja käyttöinformaatio Istukka TE‑Y Suojaeristetty EN-normin mukaan Suojausluokka II (kaksinkertaisesti suojaeristetty) nor- min EN 60745‑1 mukaan

5.1 Sähkötyökaluja koskevat yleiset

VAARA Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa).

5.1.1 Työpaikan turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.

Älä käytä sähkötyökalua räjähdysalttiissa ympä- ristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu synnyttää kipinöitä, jotka saat- tavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää sähkötyökalun hallin- nan huomiosi suuntautuessa muualle.

5.1.2 Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen pitää sopia pis- torasiaan. Pistoketta ei saa muuttaa millään ta- valla. Älä käytä pistorasia-adaptereita suojamaa- dotettujen sähkötyökalujen yhteydessä. Alkupe- räisessä kunnossa olevat pistokkeet ja sopivat pisto- rasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi on maadotettu.

Älä aseta sähkötyökalua alttiiksi sateelle tai kos- teudelle. Veden tunkeutuminen sähkötyökalun si- sään lisää sähköiskun vaaraa.

Älä kanna tai ripusta sähkötyökalua verkkojoh- dostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuu- desta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet joh- dot lisäävät sähköiskun vaaraa. e) Kun käytät sähkötyökalua ulkona, käytä ainoas- taan ulkokäyttöön hyväksyttyä jatkojohtoa. Ulko- käyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakyt- kintä. Vikavirtasuojakytkimen käyttäminen vähentää sähköiskun vaaraa.

5.1.3 Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäes- säsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. b) Käytäsuojavarusteita.Käytäainasuojalaseja. Suojavarusteet, kuten hengityssuojain, luistamat- tomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät sähkötyökalun käyttötilanteesta riippuen oikein käytettyinä loukkaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyö- kalua sormi käynnistyskytkimellä tai liität pistokkeen pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä osassa, saattaa ai- heuttaa loukkaantumisen. e) Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

Käytä työhösi soveltuvia vaatteita. Älä käytälöysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynpoistovarus- tuksen käyttö vähentää pölyn aiheuttamia vaaroja.

5.1.4 Sähkötyökalun käyttö ja käsittely

Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyöka- lua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

Älä käytä sähkötyökalua, jota ei voi käynnistää ja pysäyttää käynnistyskytkimellä. Sähkötyökalu, jota ei enää voi käynnistää ja pysäyttää käynnistys- kytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistoke pistorasiasta ja/tai irrota akku en- nen kuin muutat säätöjä, vaihdat terää tai lisä- varusteita ja kun lopetat työkalun käyttämisen. Tämä turvatoimenpide estää sähkötyökalun käynnis- tymisen vahingossa. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henki- löiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät ko- kemattomat henkilöt. e) Hoida sähkötyökalujasi huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyöka- lussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta mah- dolliset viat ennen käyttämistä. Usein loukkaan- tumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02f) Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. g) Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin ti- lanteisiin.

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alku- peräisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena.

5.2 Poravasaroita koskevat turvallisuusohjeet

a) Käytä kuulosuojaimia. Muutoin melu saattaa hei- kentää kuuloasi. b) Käytä koneen mukana toimitettuja lisäkäsikah- voja. Koneen hallinnan menettäminen saattaa aiheut- taa loukkaantumisia. c) Pidä koneesta kiinni vain sen eristetyistä kah- vapinnoista, jos teet työtä, jossa sähkötyökalun terä saattaa osua rakenteen sisällä olevaan virta- johtoon tai koneen verkkojohtoon. Jos terä osuu virtajohtoon, koneen metalliosiin saattaa johtua virta, jolloin saatat saada sähköiskun.

5.3 Muut turvallisuusohjeet

5.3.1 Henkilöturvallisuus

a) Pidä aina molemmin käsin kiinni koneen käsikah- voista. Pidä käsikahvat kuivina, puhtaina, öljyttö- minä ja rasvattomina. b) Jos käytät konetta ilman pölynpoistovarustusta, käytä pölyävässä työssä hengityssuojainta. c) Pidä työssäsi rentouttavia taukoja, joiden aikana tee sormivoimisteluliikkeitä varmistaaksesi sor- miesi hyvän verenkierron. d) Vältä pyörivien osien koskettamista. Kytke kone päälle vasta, kun olet juuri aloittamassa työn. Pyö- rivien osien koskettaminen, etenkin pyörivien työka- luterien, saattaa aiheuttaa loukkaantumisia. e) Ohjaa koneen verkkojohto ja jatkojohto aina ko- neesta pois taaksepäin. Siten vältät vaaran kom- pastua johtoihin työnteon aikana. f) Lapsille on opetettava, että tällä koneella ei saa leikkiä. g) Kone ei ole tarkoitettu lasten tai vajaakykyisten henkilöiden käyttöön ilman opastusta ja valvon- taa. h) Tiettyjen materiaalien kuten lyijypitoisen maalin, joi- denkin puulajien, mineraalien ja metallien pölyt voivat olla terveydelle vaarallisia. Pölyjen ihokosketus tai hengittäminen saattaa aiheuttaa allergisia reaktioita ja/tai hengitystiesairauksia koneen käyttäjälle tai lä- hellä oleville henkilöille. Tietyt pölyt kuten tammen tai pyökin pöly on luokiteltu syöpää aiheuttaviksi, erityi- sesti jos niihin liittyy puunkäsittelyn lisäaineita (kro- maatti, puunsuoja-aineet). Asbestia sisältäviä mate- riaaleja saavat työstää vain erikoiskoulutetut hen- kilöt. Käytä mahdollisuuksien mukaan hengitys- suojainta. Jotta pölynpoisto on mahdollisimman tehokas, käytä soveltuvaa, Hiltin suosittelemaa liikuteltavaa pölynpoistovarustusta, joka on tar- koitettu puu- ja/tai mineraaliainespölyille ja tälle sähkötyökalulle. Varmista työpisteesi hyvä ilman- vaihto. Suositamme suodatusluokan P2 hengitys- suojaimen käyttämistä. Noudata maakohtaisia eri materiaalien työstöstä annettuja ohjeita ja mää- räyksiä.

5.3.2 Sähkötyökalujen käyttö ja hoito

a) Kiinnitä irrallinen työkappale. Käytä työkappaleen kiinnittämiseen sopivia kiinnittimiä tai ruuvipenk- kiä. Näin varmistat, että työkappale pysyy turvalli- semmin paikallaan kuin käsin pideltäessä, ja lisäksi molemmat kätesi ovat vapaat koneen käyttämiseen. b) Varmista, että terä sopii koneen istukkaan ja että terä on kunnolla kiinni istukassa.

Jos virransaanti katkeaa, katkaise koneesta virta ja irrota koneen pistoke verkkopistorasiasta. Tämä estää konetta käynnistymästä vahingossa, kun virransaanti palautuu. d) Varmista tukeva ja varma pystyssä pysyminen.

5.3.3 Sähköturvallisuus

a) Tarkasta ennen työn aloittamista esimerkiksi me- tallinilmaisimella, onko työskentelyalueella raken- teiden sisälle asennettuja sähkö-, kaasu- tai ve- sijohtoja. Koneen ulkopinnan metalliosiin saattaa johtua jännite, jos vaurioitat vahingossa virtajohtoa. Tästä aiheutuu vakava sähköiskun vaara. b) Tarkasta verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto eri- koiskorjaamossa. Jos sähkötyökalun verkkojohto on vaurioitunut, sen tilalle on vaihdettava erityi- sesti tähän käyttöön tarkoitettu johto; näitä joh- toja on saatavana huolto-organisaation kautta. Tarkasta mahdollisen jatkojohdon kunto sään- nöllisesti, ja vaihda johto, jos havaitset vaurioita. Jos koneen verkkojohto tai jatkojohto vaurioituu työskentelyn aikana, älä kosketa johtoa. Irrota pistoke verkkopistorasiasta. Liitäntäjohdot ja jat- kojohdot aiheuttavat sähköiskun vaaran, jos ne ovat vaurioituneet. c) Tarkastuta likaantunut kone säännöllisin välein Hilti-huollossa, jos työstät sähköä johtavia mate- riaaleja usein. Koneen pintaan kertynyt pöly, eten- kin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähkö- iskun. d) Jos käytät sähkötyökalua ulkona, varmista, että kone on liitetty verkkovirtaan vikavirtasuojakat- kaisimella (RDC), jonka laukaisuvirta on enintään

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 0230 mA. Vikavirtasuojakatkaisimen käyttö vähentää sähköiskun vaaraa. e) Suositamme, että käytät vikavirtasuojakatkai- sinta (RCD), jonka laukaisuvirta on enintään 30 mA. f) Jos virransaanti katkeaa: Kytke kone pois päältä ja irrota sen verkkopistoke. Tämä estää konetta käynnistymästä vahingossa, kun virransaanti palau- tuu.

a) Varmista työpaikan hyvä valaistus. b) Varmista työpaikan hyvä tuuletus. Huonosti tuule- tetuissa työpaikoissa esiintyvä pölykuormitus saattaa vahingoittaa terveyttä. c) Kun teet reikiä, varmista työstettävän kohdan taustapuoli. Putoamaan tai sinkoutumaan pääsevät palaset voivat aiheuttaa muille vammoja.

5.3.5 Henkilökohtainen suojavarustus

Koneen käyttämisen aikana koneen käyttäjän ja välit- tömässä läheisyydessä olevien henkilöiden on käytet- tävä suojalaseja, suojakypärää, kuulosuojaimia, suo- jakäsineitä ja kevyitä hengityssuojaimia. 6 Käyttöönotto

6.1 Sivukahvan asennus ja asettaminen

paikalleen 2 VAROITUS Loukkaantumisten välttämiseksi irrota syvyysrajoitin sivukahvasta.

1. Irrota pistoke verkkopistorasiasta.

2. Avaa sivukahvan lukitus kiertämällä sivukahvaa.

3. Pujota sivukahva (kiristyspanta) istukan yli kotelon

4. Käännä sivukahva haluamaasi asentoon.

5. Kiristä sivukahva kunnolla kiinni kiertämällä kah-

6.2 Käyttöluvan antaminen koneelle

6.3 Jatkojohdon ja generaattorin tai muuntajan

käyttö Ks. kappale 2 Kuvaus 7Käyttö VAROITUS Koneen vääntömomentti on koneen käyttötarkoituksia vastaavasti suuri. Käytä sivukahvaa ja pidä koneesta aina molemmin käsin kiinni. Käyttäjän pitää olla valmis- tautunut työkalun äkilliseen jumittumiseen. VAROITUS Kiinnitä irralliset työkappaleet puristimilla tai kiinnitä ne ruuvipenkkiin. VAROITUS Koneen kaulaosaa ei saa käyttää kiinnipitopintana. VAROITUS Aina ennen käyttöä tarkasta työkaluterän mahdolliset vauriot ja epätasainen kuluneisuus.

VAROITUS Terää vaihtaessasi käytä suojakäsineitä, koska käy- tön myötä terä kuumenee.

7.1.1 Syvyysrajoittimen säätäminen 3

1. Avaa sivukahvan lukitus kiertämällä sivukahvaa.

2. Käännä sivukahva haluamaasi asentoon.

3. Aseta tuki ja syvyysrajoitin haluamaasi kohtaan ki-

4. Löystytä syvyysrajoittimen ruuvi.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 025. Säädä syvyysrajoitin haluamaasi poraussyvyyteen.

6. Kiristä syvyysrajoittimen ruuvi kiinni.

7. Kiristä sivukahva kahvaa kiertämällä kiinni, jolloin

kiinnität myös syvyysrajoittimen.

7.1.2 Työkaluterän kiinnitys 4

1. Irrota pistoke verkkopistorasiasta.

2. Tarkasta, että työkaluterän kiinnityspää on puhdas

ja kevyesti rasvattu. Tarvittaessa puhdista ja rasvaa kiinnityspää.

3. Tarkasta pölysuojuksen tiivistehuulen puhtaus ja

kunto. Tarvittaessa puhdista pölysuojus, tai jos tii- vistehuuli on vaurioitunut, vaihdata pölysuojus.

4. Ohjaa työkaluterä istukkaan ja kierrä työkaluterää

hiukan painaen, kunnes työkaluterä lukittuu ohjainu- riin.

5. Paina työkaluterää istukkaan, kunnes työkaluterä

kuultavasti lukittuu kiinni.

6. Tarkasta työkaluterän kunnollinen lukittuminen ve-

tämällä työkaluterästä.

7.1.3 Työkaluterän irrotus 5

1. Irrota pistoke verkkopistorasiasta.

2. Avaa istukka vetämällä työkaluterän lukitsinta.

3. Vedä terä irti istukasta.

VAROITUS Materiaalista saattaa sinkoilla sirpaleita sen käsittelyn ai- kana. Käytä suojalaseja ja suojakäsineitä sekä kevyttä hengityssuojainta, jos käytössä ei ole pölynpoistolai- tetta. Sirpaleet saattavat aiheuttaa vammoja ja vahingoit- taa silmiä. VAROITUS Työn aikana syntyy melua. Käytä kuulosuojaimia. Liian voimakas melu voi vaurioittaa kuuloasi. VAROITUS Pidä työssäsi rentouttavia taukoja, joiden aikana tee sormivoimisteluliikkeitä varmistaaksesi sormiesi hy- vän verenkierron.

7.2.1 TPS-varkaussuoja (lisävaruste)

HUOMAUTUS Koneeseen on lisävarusteena saatavana varkaussuoja. Jos koneessa on tämä toiminto, koneelle voi antaa käyt- töluvan vain koneeseen kuuluvalla käyttölupa-avaimella.

7.2.1.1 Käyttöluvan antaminen koneelle 6

1. Liitä pistoke verkkopistorasiaan. Varkaussuojan kel-

tainen merkkivalo vilkkuu. Kone on valmis ottamaan vastaan käyttölupa-avaimen signaalin.

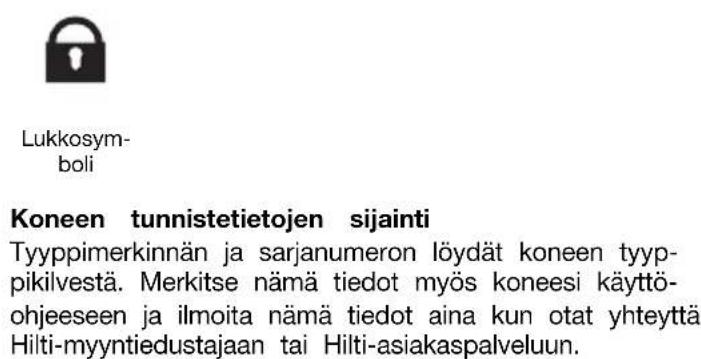

2. Aseta käyttölupa-avain tai TPS‑kellon rannekkeen

solki lukkosymbolin päälle. Heti kun varkaussuojan keltainen merkkivalo sammuu, kone on saanut käyt- töluvan. HUOMAUTUS Jos virransaanti esimerkiksi työsken- telypaikan vaihtamisen tai verkkojännitteen katkea- misen vuoksi katkeaa, kone pysyy toimintavalmiu- dessa noin 20 minuutin ajan. Jos katkos on tätä pitempi, koneelle pitää antaa käyttölupa uudelleen käyttölupa-avaimella.

7.2.1.2 Koneen varkaussuojatoiminnon

aktivoiminen HUOMAUTUS Lisää yksityiskohtaista tietoa varkaussuojan aktivoimi- sesta ja käyttämisestä löydät tämän käyttöohjeen koh- dasta "Varkaussuoja".

7.2.2 Poraus ilman iskua (A) 7

1. Kierrä toimintatapavalitsin ilman iskua poraamisen

asentoon siten, että valitsin lukittuu tähän asentoon. Toimintatapavalitsinta ei saa käyttää koneen käy- dessä.

2. Säädä sivukahva haluamaasi asentoon ja varmista,

että sivukahva on oikein asennettu ja kunnolla kiinni.

3. Liitä pistoke verkkopistorasiaan.

4. Aseta koneen terä kohtaan, johon haluat porata.

5. Paina hitaasti käyttökytkintä (käytä konetta pienellä

kierrosluvulla, kunnes terä on keskittynyt reikään).

6. Paina käyttökytkin täysin pohjaan, kun haluat porata

7. Älä paina konetta tarpeettoman kovalla voimalla.

Voimakas painaminen ei lisää poraustehoa. Ke- vyempi painaminen pidentää terän käyttöikää.

7.2.3 Poraaminen iskulla (B) 7

HUOMAUTUS Koneen käyttö alhaisissa lämpötiloissa: Koneen iskume- kanismi vaatii toimiakseen tietyn minimilämpötilan. Jotta tämä minimilämpötila saavutetaan, laske kone hetkeksi alustalle ja anna koneen käydä hetki tyhjäkäyntiä. Tarvit- taessa toista tämä, kunnes iskumekanismi toimii.

1. Kierrä toimintatapavalitsin iskulla poraamisen asen-

toon siten, että valitsin lukittuu tähän asentoon. Toi- mintatapavalitsinta ei saa käyttää koneen käydessä.

2. Säädä sivukahva haluamaasi asentoon ja varmista,

että sivukahva on oikein asennettu ja kunnolla kiinni.

3. Liitä pistoke verkkopistorasiaan.

4. Aseta koneen terä kohtaan, johon haluat porata.

5. Paina hitaasti käyttökytkintä (käytä konetta pienellä

kierrosluvulla, kunnes terä on keskittynyt reikään).

6. Paina käyttökytkin täysin pohjaan, kun haluat porata

7. Älä paina konetta tarpeettoman kovalla voimalla.

Voimakas painaminen ei lisää iskutehoa. Kevyempi painaminen pidentää terän käyttöikää.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 028. Jotta vältät reiän reunojen repeämisen, pienennä koneen kierroslukua juuri ennen kuin terä puhkaisee reiän.

HUOMAUTUS Piikkausterän voi kiinnittää 12 eri asentoon (30°:n välein). Näin latta- ja muotopiikkausterän saa kiinnitettyä aina työn kannalta sopivimpaan asentoon.

7.2.4.1 Piikkausterän kohdistaminen (C) 7

VAROITUS Älä työskentele asentoa "Piikkausterän kohdistaminen" käyttäen.

1. Kierrä toimintatapavalitsin piikkaamisen asentoon

siten, että valitsin lukittuu tähän asentoon. Toimin- tatapavalitsinta ei saa käyttää koneen käydessä.

2. Säädä sivukahva haluamaasi asentoon ja varmista,

että sivukahva on oikein asennettu ja kunnolla kiinni.

3. Käännä piikkausterä haluamaasi asentoon.

7.2.4.2 Piikkausterän lukitseminen (D) 7

Kierrä toimintatapavalitsin piikkaamisen asentoon siten, että valitsin lukittuu tähän asentoon. Toimintatapavalit- sinta ei saa käyttää koneen käydessä.

7.2.4.3 Piikkaaminen (D) 7

1. Liitä pistoke verkkopistorasiaan.

2. Aseta koneen piikkausterä kohtaan, josta haluat pii-

3. Painakäyttökytkintäysinpohjaan.

8 Huolto ja kunnossapito VAROITUS Irrota pistoke verkkopistorasiasta.

8.1 Työkalujen hoito

Poista työkaluihin tarttunut lika ja suojaa säännöllisesti öljytyllä liinalla pyyhkien työkalujen pinnat korroosiolta.

VAROITUS Pidä kone ja etenkin sen kahvapinnat kuivina, puh- taina, öljyttöminä ja rasvattomina. Älä käytä silikonia sisältäviä hoitoaineita. Koneen ulkokuori on valmistettu iskunkestävästä muo- vista. Kahvat on valmistettu synteettisestä kumista. Älä koskaan käytä konetta, jos sen tuuletusraot ovat tukkeutuneet! Puhdista tuuletusraot varovasti kuivalla harjalla. Varo, ettei koneen sisään pääse tunkeutumaan vieraita esineitä. Puhdista koneen ulkopinnat kostealla liinalla säännöllisin välein. Älä käytä puhdistamiseen ve- sisuihkua, paine- tai höyrypesuria äläkä juoksevaa vettä! Muutoin koneen sähköturvallisuus vaarantuu.

8.3 Huollon merkkivalo

HUOMAUTUS Koneessa on huollon merkkivalo. Merkkivalonäyttö Palaa punaisena Käyttöajan perusteella huolto on tullut ajankohtaiseksi. Merkkivalon syttymisen jälkeen voit tehdä koneella työtä vielä muutaman tunnin, kunnes koneen au- tomaattinen poiskytkentä tapahtuu. Vie koneesi ajoissa Hilti-huoltoon, jotta ko- neesi on aina käyttövalmis. Vilkkuu punaisena Ks. kappale Vianmääritys.

VAARA Sähköosien korjaustyöt saa tehdä ainoastaan am- mattitaitoinen erikoiskorjaamo. Tarkasta säännöllisin välein koneen ulkoisten osien sekä kaikkien käyttö- ja hallintalaitteiden kunto ja toiminta. Älä käytä konetta, jos sen osissa on vaurioita tai jos käyttö- ja hallintalaitteet eivät toimi moitteettomasti. Korjauta kone Hilti-huollossa.

8.5 Tarkastus huolto- ja kunnossapitotöiden

jälkeen Koneen huolto- ja kunnossapitotöiden jälkeen on tarkas- tettava, että kaikki suojavarusteet on asennettu oikein ja että ne toimivat moitteettomasti.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 029 Vianmääritys Vika Mahdollinen syy Korjaus Kone ei käynnisty Katkos jännitteensaannissa. Liitä toinen sähkötyökalujatarkasta toiminta. Verkkojohdon tai pistokkeen vika. Tarkastuta ja tarvittaessa vaihdata ammattitaitoisessa erikoiskorjaa- mossa. Generaattori jossa Sleep Mode. Kuormita generaattoria toisella kulut- timella (esimerkiksi työmaalampulla). Kytke kone sitten pois päältä ja takai- sin päälle. Muu sähköinen vika. Tarkastuta ammattitaitoisessa erikois- korjaamossa. Elektroninen käynnistyksenesto on kytkeytynyt päälle virran katkeamisen seurauksena. Kytkekonepoispäältäjatakaisin päälle. Ei iskua. Kone on liian kylmä. Käytä kone minimikäyttölämpöti- laansa. Ks. kappale: 7.2.3 Poraaminen iskulla (B) 7 Kone ei toimi ja punainen merk- kivalo vilkkuu. Vaurio koneessa. Korjauta kone Hilti-huollossa. Kone ei käynnisty ja merkkivalo palaa punaisena. Hiilet kuluneet. Tarkastuta ja tarvittaessa vaihdata ammattitaitoisessa erikoiskorjaa- mossa. Kone ei toimi ja keltainen merk- kivalo vilkkuu. Konetta ei ole vapautettu käyttöön (kone jossa lisävarusteena varkaus- suoja). Anna koneelle käyttölupa-avaimella käyttölupa. Koneen teho on heikko. Jatkojohto liian pitkä ja / tai sen poikkipinta-ala on liian pieni. Käytä jatkojohtoa, jonka pituus on sallittu ja / tai poikkipinta-ala on riit- tävä. Tuleva jännite liian pieni. Liitä kone toiseen virtalähteeseen. Poranterä ei pyöri. Toimintatapavalitsin ei ole lukittu- neena tai se on piikkaamisen asen- nossa tai piikkausterän kohdistamisen asennossa. Kytke toimintatapavalitsin koneen ol- lessa pysähdyksissä ilman iskua po- raamisen asentoon tai iskuporaami- sen asentoon. Poranterää / piikkausterää ei saa vapautettua lukituksesta. Istukkaa ei ole vedetty kunnolla taakse. Vedä työkalun lukitsin vasteeseen saakka takaisinpäin ja irrota työkalu. Sivukahva väärin asennettu. Vapauta sivukahva ja kiinnitä se oi- kein siten, että kiristyspanta ja sivu- kahva lukittuvat syvennykseen. 10 Hävittäminen Hilti-koneet ja ‑laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen erottelu. Hilti (Suomi) Oy ottaa vanhat työkalut kierrätettäviksi. Lisätietoja saat Hilti-asiakaspalvelusta tai Hilti-myyntiedustajalta.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukai- sesti käytetyt sähkötyökalut on toimitettava erilliskeräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. 11 Valmistajan myöntämä takuu Hilti takaa, ettei toimitetussa tuotteessa ole materiaali- tai valmistusvikoja. Tämä takuu on voimassa edellyttäen, että tuotetta käytetään, käsitellään, hoidetaan ja puh- distetaan Hiltin käyttöohjeen mukaisesti oikein, ja että tuotteen tekninen kokonaisuus säilyy muuttumattomana, ts. että tuotteessa käytetään ainoastaan alkuperäisiä Hilti- kulutusaineita ja -lisävarusteita sekä ‑varaosia. Tämä takuu kattaa viallisten osien veloituksettoman kor- jauksen tai vaihdon tuotteen koko käyttöiän ajan. Osat, joihin kohdistuu normaalia kulumista, eivät kuulu tämän takuun piiriin. Mitään muita vaateita ei hyväksytä, paitsi silloin kun tällainen vastuun rajoitus on laillisesti tehoton. Hilti ei vastaa suorista, epäsuorista, satunnais- tai seuraus- vahingoista, menetyksistä tai kustannuksista, jotka aiheutuvat tuotteen käytöstä tai soveltumattomuu- desta käyttötarkoitukseen. Hilti ei myöskään takaa tuotteen myyntikelpoisuutta tai sopivuutta tiettyyn tarkoitukseen. Korjausta tai vaihtoa varten tuote ja/tai kyseiset osat on viipymättä vian toteamisen jälkeen toimitettava lähim- pään Hilti-huoltoon. Tämä takuu kattaa kaikki takuuvelvoitteet Hiltin puolelta ja korvaa kaikki takuita koskevat aikaisemmat tai saman- aikaiset selvitykset ja kirjalliset tai suulliset sopimukset. 12 EU-vaatimustenmukaisuusvakuutus (originaali) Nimi: Kombiporavasara Tyyppimerkintä: TE 50 / TE 50‑AVR Suunnitteluvuosi: 2006 Vakuutamme, että tämä tuote täyttää seuraavien direktii- vien ja normien vaatimukset: 2006/42/EY, 2004/108/EY, 2011/65/EY, EN 60745‑1, EN 60745‑2‑6, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Jan Doongaji Head of BA Quality and Process Mana-gementExecutive Vice PresidentBusiness Area Electric Tools & Acces-soriesBusiness Unit PowerTools & Accessories01/2012 01/2012 Tekninen dokumentaatio: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
