BRUKSANVISNING TE 50 HILTI

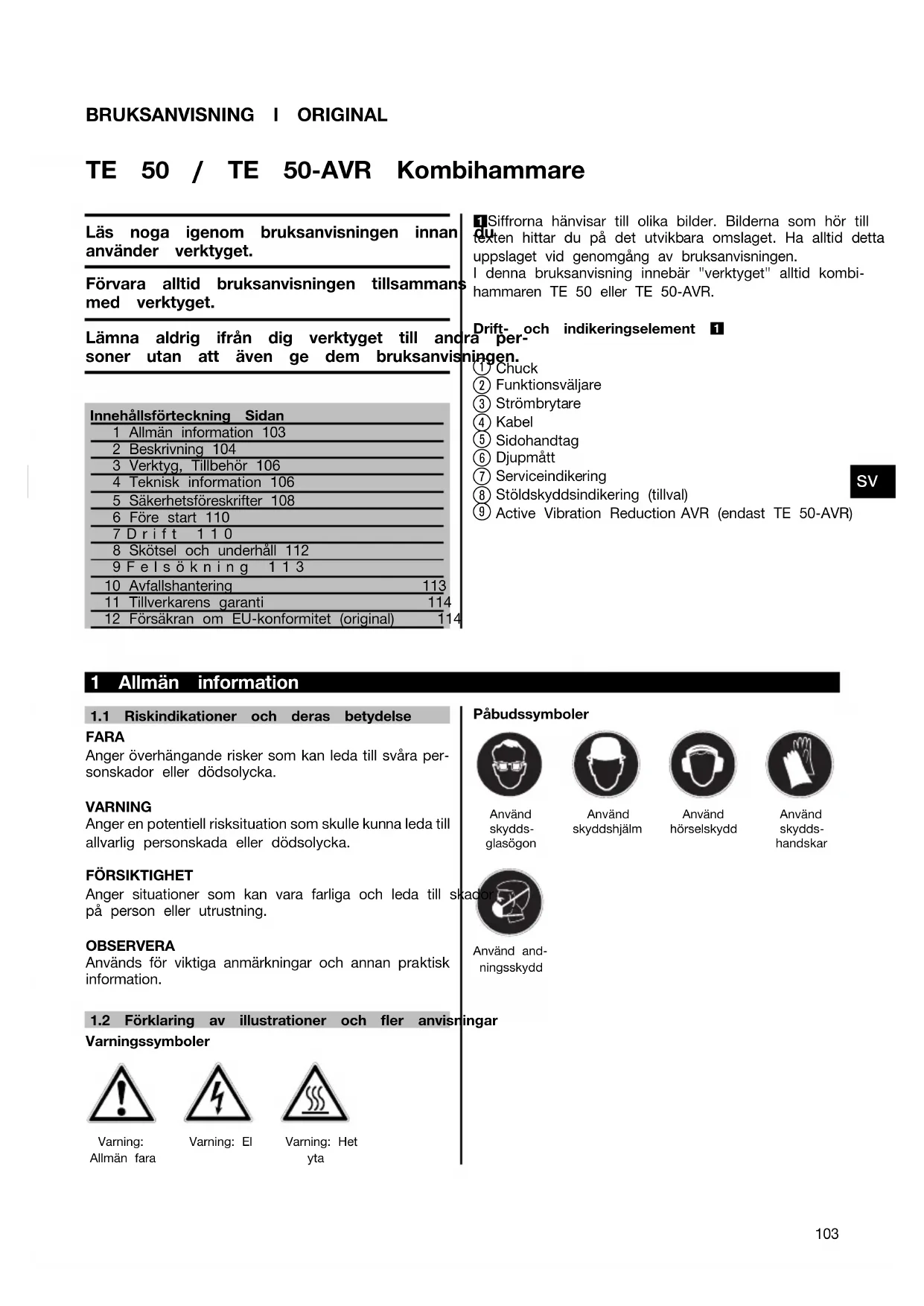

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02BRUKSANVISNING I ORIGINAL TE 50 / TE 50‑AVR Kombihammare Läs noga igenom bruksanvisningen innan du använder verktyget. Förvara alltid bruksanvisningen tillsammans med verktyget. Lämna aldrig ifrån dig verktyget till andra per- soner utan att även ge dem bruksanvisningen. Innehållsförteckning Sidan1 Allmän information 1032 Beskrivning 1043 Verktyg, Tillbehör 1064 Teknisk information 1065 Säkerhetsföreskrifter 1086 Före start 1107Drift 1108 Skötsel och underhåll 1129Felsökning 11310 Avfallshantering 11311 Tillverkarens garanti 11412 Försäkran om EU-konformitet (original) 1141 Siffrorna hänvisar till olika bilder. Bilderna som hör tilltexten hittar du på det utvikbara omslaget. Ha alltid dettauppslaget vid genomgång av bruksanvisningen.I denna bruksanvisning innebär "verktyget" alltid kombi-hammaren TE 50 eller TE 50‑AVR.Drift- och indikeringselement 1 Chuck Funktionsväljare Strömbrytare Kabel Sidohandtag Djupmått Serviceindikering Stöldskyddsindikering (tillval) Active Vibration Reduction AVR (endast TE 50‑AVR) 1 Allmän information

1.1 Riskindikationer och deras betydelse

FARA Anger överhängande risker som kan leda till svåra per- sonskador eller dödsolycka.VARNING Anger en potentiell risksituation som skulle kunna leda till allvarlig personskada eller dödsolycka.FÖRSIKTIGHETAnger situationer som kan vara farliga och leda till skadorpå person eller utrustning.OBSERVERA Används för viktiga anmärkningar och annan praktisk information.1.2 Förklaring av illustrationer och fler anvisningarVarningssymbolerVarning:Allmän faraVarning: El Varning: Het yta PåbudssymbolerAnvändskydds-glasögonAnvändskyddshjälmAnvändhörselskyddAnvändskydds-handskarAnvänd and-ningsskydd

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Övriga symboler Läs bruksan- visningen före användning Återvinn avfallet Borrning utan slag Hammar- borrning Mejsling Placera mejseln i rätt läge Volt Ampere Watt Växelström Hertz Nominellt varvtal, obelastat Varv per minut Diameter Dubbelisole- rad Stöldskydd Hänglåssym- bol Här hittar du identifikationsdetaljerna på utrustningen Typbeteckningen och serienumret finns på verktygets typskylt. Skriv in dessa uppgifter i bruksanvisningen så att du alltid kan ange dem om du vänder dig till vår representant eller serviceverkstad. Typ: Serienr: 2Beskrivning

2.1 Korrekt användning

Verktyget är en eldriven kombihammare med pneumatisk slagmekanism. Verktyget är avsett för borrning i betong, murverk, metall och trä. Det kan även användas för lätta till medeltunga mejslingsarbeten i tegel och efterarbeten i betong. Hälsovådliga material (som asbest) får inte bearbetas. Observera även inhemska krav på arbetsskydd. Verktyget är avsett för yrkesmässig användning och får endast användas, underhållas och startas av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de eventuella risker som kan uppstå. Verktyget och dess tillbehör kan utgöra en risk om de används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna. Arbetsområden kan vara: byggnadsplats, verkstad, renovering, ombyggnad och nybyggnation. Verktyget får endast användas i torra miljöer. Använd inte verktyget i utrymmen där brand‑ eller explosionsrisk föreligger. Använd bara verktyget anslutet till elnät med spänning och frekvens som stämmer överens med uppgifterna på verktygets typskylt. Verktyget får inte ändras eller byggas om på något sätt. För att undvika skador bör du endast använda originaltillbehör och verktygfrånHilti. Observera de råd beträffande användning, skötsel och underhåll som ges i bruksanvisningen.

Strömbrytare med steglös varvtalsreglering Funktionsväljare: Hammarborrning Borrning utan slag Mejslingsfunktion Mejslingsinställningsfunktion (inställbar i 12 lägen)

Mekanisk slirkoppling Elektronisk startspärr som skydd mot oavsiktlig start av verktyget efter ett strömavbrott (se kapitel 9, Felsökning).

Verktyget är utrustat med ett system för "Active Vibration Reduction" (AVR) som reducerar vibrationerna betydligt.

2.8 Stöldskyddssystem TPS (tillval)

Verktyget kan som tillval förses med funktionen "stöldskydd TPS". Ett verktyg med denna funktion kan endast låsas upp med tillhörande aktiveringsnyckel och är annars spärrat för användning.

2.9 Indikering med ljussignal

Serviceindikering med ljussignal (se kapitlet "Skötsel och underhåll") Indikering av stöldskydd (tillval) (se kapitlet "Användning").

2.10 I standardutrustningen ingår

1 Verktyg med sidohandtag 1 Hilti-verktygslåda 1 Bruksanvisning 1Djupmått 1 Putstrasa 1Fett

2.11 Användning av förlängningskabel

Använd endast godkända förlängningskablar med tillräckligt stor tvärsnittsarea. Annars finns risk för nedsatt verk- tygskapacitet och överhettning i kabeln. Kontrollera regelbundet att förlängningskabeln inte är skadad. Byt ut skadade förlängningskablar. Rekommenderad minsta area och max. kabellängd Kabelarea 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² Nätspänning 100 V 30 m 50 m Nätspänning 110–120 V 20 m 30 m 40 m Nätspänning 220–240 V 30 m 75 m Använd inte förlängningskablar med en tvärsnittsarea på 1,25 mm².

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 022.12 Förlängningskabel utomhus Vid arbete utomhus, använd endast en förlängningskabel som är godkänd och märkt för detta ändamål.

2.13 Användning av generator eller transformator

Detta verktyg kan drivas med en generator eller transformator under följande förutsättningar: Uteffekten i watt måste vara minst dubbelt så hög som den effekt som anges på verktygets typskylt och driftspänningen måste alltid ligga inom +5 % och ‑15 % i förhållande till märkspänningen. Frekvensen måste vara50till60Hz,aldrigöver65Hz,och en automatisk spänningsreglerare med startförstärkning måste finnas. Andra verktyg får aldrig använda samma generator/transformator. Om andra verktyg kopplas till eller från kan under- eller överspänningstopparna orsaka skador på verktyget. 3 Verktyg, Tillbehör Beteckning Artikelnummer, beskrivning Stöldskydd TPS (Theft Protection System) med Com- pany Card, Company Remote och aktiveringsnyckel TPS‑K 206999, tillval Chuck TE‑Y Slagverktyg Slagverktyg med TE‑Y-insticksände Snabbchuck Snabbchuck för trä‑ och metallborr med cylinderskaft eller sexkant, Chuckhållare Dammsugare TE DRS‑S Beteckning Beskrivning Hammarborr ∅ 12…32 mm Genombrottsborr ∅ 30…32 mm Hammarborrkrona ∅ 45…90 mm Mejsel Spets‑, flat‑ och formmejslar med insticksände TE‑Y Träborr ∅ 6…35 mm Metallborr ∅ 6…13 mm 4 Teknisk information Med reservation för tekniska ändringar! OBSERVERA Verktyget finns med olika märkspänningar. På typskylten ser du vilken märkspänning och effekt som just ditt verktyg har. Verktyg TE 50/TE 50‑AVR Märkeffekt 1 050 W Märkspänning/märkström Märkspänning 100 V: 12,8 A Märkspänning 110 V: 12,6 A Märkspänning 120 V: 12,7 A Märkspänning 220 V: 5,7 A Märkspänning 230 V: 5,8 A Märkspänning 240 V: 5,8 A Frekvens 50…60 Hz Vikt enligt EPTA‑direktivet 01/2003 TE 50 5,7 kg Vikt enligt EPTA‑direktivet 01/2003 TE 50-AVR 5,8 kg

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Verktyg TE 50/TE 50‑AVR Mått(LxBxH) 462mmX113mmX243mm Tomgångsvarvtal 550/min Enkelslagsenergi enligt EPTA-direktivet 05/2009 5,2 J Borrhålsdiameter i betong/tegel (hammarborrning) ∅ 12…32 mm Borrning av genomgående hål ∅ 30…32 mm Hammarborrkronor ∅ 45…90 mm Borrhålsdiameter i massivt trä ∅ 6…35 mm Borrhålsdiameter i massiv metall ∅ 6…13 mm OBSERVERA Vibrationsnivån som anges i dessa instruktioner har uppmätts med en normeradmätmetodenligtEN60745somkan användas för att jämföra olika elverktyg med varandra. Den kan också användas för att göra en preliminär uppskattning av vibrationsbelastningen. Den angivna vibrationsnivån gäller för elverktygets huvudsakliga användningsområden. När elverktyget begagnas inom andra användningsområden, med andra insatsverktyg eller med otillräckligt underhåll kan en mätning av vibrationsnivån ge avvikande värden. Detta kan ge en tydlig ökning av vibrationsbelastningen för hela arbetsperioden. För att uppskattningen av vibrationsbelastningen ska bli exakt bör man också räkna in de tider då verktyget är frånkopplat, eller då det är tillkopplat men inte används. Detta kan ge en tydlig minskning av vibrationsbelastningen för hela arbetsperioden. Vidta även ytterligare säkerhetsåtgärder för att skydda användaren från påverkan av vibrationer, t.ex.: Underhåll av elverktyg och insatsverktyg, möjlighet att hålla händerna varma, organisation av arbetsförloppen. Buller- och vibrationsinformation (uppmätt enligt EN 60745‑1 ): Karaktäristisk A-vägd ljudeffektnivå TE 50‑AVR 104 dB (A) Karaktäristisk A-vägd ljudeffektnivå TE 50 106 dB (A) Karaktäristisk A-vägd ljudtrycksnivå TE 50 -AVR 93 dB (A) Karaktäristisk A-vägd ljudtrycksnivå TE 50 95 dB (A) Osäkerhet för nominell ljudnivå 3dB(A) Triaxiala vibrationsvärden TE 50‑AVR (vibrationsvektor- summa) enligt EN 60745‑2‑1 prAA: 2005 Borrning i metall, (a h, D )<2,5m/s² Triaxiala vibrationsvärden TE 50‑AVR (vibrationsvektor- summa) uppmätta enligt EN 60745‑2‑6 prAB: 2005 Hammarborrning i betong, (a h, HD )11,4m/s² Mejsling, (a h, Cheq )8,1m/s² Triaxiala vibrationsvärden TE 50 (vibrationsvektor- summa) enligt EN 60745‑2‑1 prAA: 2005 Borrning i metall, (a h, D )<2,5m/s² Triaxiala vibrationsvärden TE 50 (vibrationsvektor- summa) uppmätta enligt EN 60745‑2‑6 prAB: 2005 Hammarborrning i betong, (a h, HD )16,1m/s² Mejsling, (a h, Cheq )11,3m/s² Osäkerhet (K) för triaxiala vibrationsvärden 1,5 m/s² Information om verktyget och dess användning Chuck TE‑Y Skyddsklass enligt EN Skyddsklass II (dubbelisolerad) enligt EN 60745‑1

5.1 Allmänna säkerhetsföreskrifter för elverktyg

VARNING Läs alla säkerhetsföreskrifter och anvisningar. Att inte iaktta säkerhetsföreskrifter och anvisningar kan orsaka elstötar, brand och/eller allvarliga per- sonskador. Förvara alla säkerhetsföreskrifter och anvisningarna på ett säkert ställe för framtida an- vändning. Begreppet ”elverktyg” som används i sä- kerhetsföreskrifterna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

5.1.1 Säker arbetsmiljö

a) Håll arbetsområdet rent och väl belyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor. b) Arbeta inte med elverktyget i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll barn och obehöriga personer på betryggande avstånd under arbetet med elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

5.1.2 Elektrisk säkerhet

a) Elverktygets elkontakt måste passa till väggutta- get. Elkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med skydds- jordade elverktyg. Originalkontakter och lämpliga vägguttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad. c) Skydda elverktyget från regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstötar. d) Använd inte kabeln på ett felaktigt sätt, t.ex. ge- nom att bära eller hänga upp elverktyget i den eller dra i den för att lossa elkontakten ur vägguttaget. Håll nätsladden på avstånd från värmekällor, olja, skarpa kanter och rörliga delar. Skadade eller till- trasslade kablar ökar risken för elstötar. e) När du arbetar med ett elverktyg utomhus, använd endast en förlängningskabel som är avsedd för utomhusbruk. Om en lämplig förlängningskabel för utomhusbruk används minskar risken för elstötar. f) Om det är alldeles nödvändigt att använda elverk- tyget i fuktig miljö ska du använda en jordfelsbry- tare. Användning av jordfelsbrytare minskar risken för elstötar.

5.1.3 Personsäkerhet

a) Var uppmärksam, ha uppsikt över vad du gör och använd elverktyget med förnuft. Använd inte el- verktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under använd- ning av elverktyg kan även en kort stunds bristande uppmärksamhet leda till allvarliga personskador. b) Bär alltid personlig skyddsutrustning och skydds- glasögon. Den personliga skyddsutrustningen, som t.ex. dammskyddsmask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Se till att elverk- tyget är frånkopplat innan du ansluter det till nät- strömmen och/eller batteriet, tar upp det eller bär det. Om du bär elverktyget med fingret på strömbry- taren eller ansluter ett tillkopplat verktyg till nätström- men kan en olycka inträffa. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar in elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik en onormal kroppshållning. Se till att du står stadigt och håller balansen. Då kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och hands- karna på avstånd från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av rote- rande delar. g) När du använder elverktyg med anordningar för uppsugning och uppsamling av damm, bör du kontrollera att dessa anordningar är rätt monte- rade och används korrekt. Används en dammsu- gare kan faror som orsakas av damm minskas.

5.1.4 Användning och hantering av elverktyget

Överbelasta inte verktyget. Använd elverktyg som är avsedda för det aktuella arbetet. Med ett lämp- ligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömbrytare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra ut elkontakten ur uttaget och/eller ta ut batte- riet innan du gör inställningar, byter tillbehör eller lägger ifrån dig verktyget. Denna skyddsåtgärd för- hindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Verk- tyget får inte användas av personer som inte är förtrogna med dess användning eller inte har läst denna anvisning. Elverktyg är farliga om de används av oerfarna personer. e) Underhåll elverktygen noggrant. Kontrollera att rörliga komponenter fungerar felfritt och inte kär- var och att komponenter inte har brustit eller skadats så att elverktygets funktion påverkas ne- gativt. Se till att skadade delar repareras innan verktyget används igen. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll insatsverktygen skarpa och rena. Omsorgs- fullt skötta insatsverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyg, tillbehör, insatsverktyg osv. en- ligt dessa anvisningar. Ta hänsyn till arbetsvillko-

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02ren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer upp- stå.

a) Låt endast kvalificerad fackpersonal reparera el- verktyget och använd då endast originalreservde- lar. Detta garanterar att elverktygets säkerhet upp- rätthålls.

5.2 Säkerhetsföreskrifter för hammare

a) Bär hörselskydd. Buller kan leda till hörselskador. b) Använd de extrahandtag som medföljde verk- tyget. Tappar du kontrollen över verktyget kan det leda till skador. c) Håll i verktygets isolerade greppytor vid arbeten där du riskerar att träffa dolda strömkablar eller den egna nätkabeln. Vidkontaktmedenspännings- satt ledning kan metalldelar på verktyget spännings- sättas och ge dig en stöt.

5.3 Extra säkerhetsföreskrifter

5.3.1 Personsäkerhet

a) Håll alltid verktyget i handtagen med båda hän- derna. Se till att handtaget är torrt, rent och fritt från olja och fett. b) Om verktyget används utan dammsugare måste du använda ett lätt andningsskydd när du arbetar med dammalstrande material. c) Gör pauser i arbetet och utför avslappnings- och fingerövningar som ökar blodgenomströmningen ifingrarna. d) Rör inte vid roterande delar. Koppla inte in verk- tyget förrän det är i arbetsområdet. Beröring av roterande delar, särskilt roterande bits, kan leda till skador. e) Håll nät- och förlängningskabeln bakom verktyget under arbetet. Då riskerar du inte att snubbla över kabeln när du arbetar. f) Barn ska inte leka med apparaten. g) Apparaten får bara användas av personer som kan använda den på ett säkert sätt. h) Damm från material som blyhaltig färg, vissa träslag, mineraler och metall kan vara hälsofarliga. Beröring eller inandning av dammet kan orsaka allergiska re- aktioner och/eller sjukdomar i andningsvägarna hos användaren eller hos personer som befinner sig i när- heten. Vissa slags damm, från till exempel ek eller bok, anses vara cancerframkallande, särskilt i kom- bination med tillsatsämnen för behandling av trä (kro- mat, träskyddsmedel). Asbesthaltigt material får bara bearbetas av särskilt utbildad personal. Använd om möjligt en dammsugare. För att dammsugningen ska bli effektiv är det bäst att använda en mobil dammsugare för trä och/eller mineraldamm, som rekommenderas av Hilti och som är anpassad för detta elverktyg. Se till att det finns bra ventilation på arbetsplatsen. Vi rekommenderar användning av andningskyddsmask med filterklass P2. Följ de gällande landsspecifika föreskrifterna för de material som ska bearbetas.

5.3.2 Omsorgsfull hantering och användning av

elverktyg a) Spänn fast materialet ordentligt. Sätt fast materia- let med en spännanordning eller ett skruvstäd. På så vis hålls arbetsstycket fast bättre än för hand och du har dessutom båda händerna fria för att hantera verktyget. b) Se till att insatsverktygen passar i verktyget och sitter fast ordentligt i chucken. c) Stäng av verktyget och dra ut elkontakten vid strömavbrott. Detta för att garantera att verktyget inte kopplas på av misstag när strömmen kommer tillbaka. d) Stå säkert och stadigt.

5.3.3 Elektrisk säkerhet

a) Kontrollera arbetsområdet i förväg, om där finns dolda elkablar, gas- och vattenledningar, med t.ex. en metalldetektor. Verktygets yttre metalldelar kan bli spänningsförande om du t.ex. råkar skada en nätkabel. Detta utgör en allvarlig risk för elstötar. b) Kontrollera verktygets anslutningskabel regelbundet och låt behörig fackman byta ut den om den är skadad. Om elverktygets anslutningskabel är skadad måste den bytas ut till en för ändamålet avsedd anslutningskabel som kan beställas via kundtjänst. Kontrollera förlängningskablarna regelbundet och byt ut dem om de är skadade. Om kabeln eller förlängningskabeln skadas under arbetet får du inte röra vid den. Dra ut elkontakten. Skadade kablar och förlängningskablar utgör en risk för elstötar. c) Låt Hilti-service regelbundet kontrollera verktyg som har blivit smutsiga vid upprepad bearbetning av ledande material. Fukt eller damm som fastnar på verktygets yta, framför allt damm från ledande material, kan under vissa förhållanden leda till elstö- tar. d) När du arbetar med ett elverktyg utomhus bör du se till att verktyget är anslutet till nätet med en jordfelsbrytare (RCD) med maximalt 30 mA utlösningsström. Används jordfelsbrytare minskas risken för elstötar. e) Vi rekommenderar att du använder en jordfels- brytare (RCD) med högst 30 mA utlösningsström. f) Vid strömavbrott: Stäng av verktyget och dra ur nätkontakten. Detta för att garantera att verktyget inte kopplas på av misstag när strömmen kommer tillbaka.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 025.3.4 Arbetsplats a) Se till att arbetsplatsen är ordentligt upplyst. b) Se till att det finns bra ventilation på arbetsplat- sen. Dåligt ventilerade arbetsplatser kan framkalla sjukdomar på grund av för mycket damm. c) Vid genombrottsarbeten, tänk på att säkra om- rådet på motstående sida. Lossbrutna delar kan lossna och/eller falla ner och skada andra männi- skor.

5.3.5 Personlig skyddsutrustning

Användaren och personer som befinner sig i närhe- ten måste under användningen bära skyddsglasögon, skyddshjälm, hörselskydd, skyddshandskar och lätt andningsskydd. 6Förestart

6.1 Montera och positionera sidohandtaget 2

FÖRSIKTIGHET Undvik skador genom att ta bort djupmåttet från si- dohandtaget.

1. Dra ut elkontakten ur uttaget.

2. Öppna sidohandtagsklämman genom att vrida på

3. För sidohandtaget (spännbandet) över chucken på

4. Vrid sidohandtaget till önskat läge.

5. Spänn fast sidohandtaget genom att vrida på grep-

6.2 Aktivera verktyget

Se kapitlet "Användning"

6.3 Användning av förlängningskabel och generator

eller transformator Se kapitel 2, "Beskrivning" 7Drift FÖRSIKTIGHET Verktyget har ett högt vridmoment beroende på använd- ningsområde. Använd sidohandtaget och håll alltid verktyget med båda händerna när du arbetar med det. Användaren måste vara förberedd på att verktyget plötsligt kan blockeras. FÖRSIKTIGHET Spänn fast arbetsstycket i en fastspänningsanordning eller i ett skruvstäd. FÖRSIKTIGHET Håll inte i chuckfästet. FÖRSIKTIGHET Kontrollera att verktyget inte uppvisa skador eller olikformigt slitage innan du använder det.

FÖRSIKTIGHET Använd skyddshandskar vid byte av insatsverktyg eftersom dessa kanske fortfarande är heta.

7.1.1 Ställa in djupmått 3

1. Öppna sidohandtagsklämman genom att vrida på

2. Vrid sidohandtaget till önskat läge.

3. Sätt fast fästet med djupmått på önskad position på

4. Öppna skruven vid djupmåttet.

5. Ställ in djupmåttet på önskat borrdjup.

6. Dra åt skruven vid djupmåttet.

7. Dra åt sidohandtaget genom att dra i greppet. Däri-

genom fixeras samtidigt djupmåttet.

7.1.2 Sätta i insatsverktyg 4

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 022. Kontrollera att mejselns insticksände är ren och lätt infettad. Rengör och smörj in insticksänden vid behov.

3. Kontrollera att tätningen på dammskyddet är ren

och hel. Rengör dammskyddet vid behov och byt ut det om tätningen är trasig.

4. Förinmejselnichuckenochvriddenmedandu

trycker lätt på den, så att den hakar i spåren.

6. Dra i mejseln för att kontrollera att den sitter fast

7.1.3 Ta ut insatsverktyg 5

1. Dra ut elkontakten ur uttaget.

2. Öppna chucken genom att dra tillbaka chuckhylsan.

FÖRSIKTIGHET Vid bearbetning av underlaget kan splitter fara iväg. An- vänd skyddsglasögon och skyddshandskar samt, om dammsugare inte används, ett andningsskydd. Splitt- ret kan skada hud och ögon. FÖRSIKTIGHET Arbetsförloppet skapar buller. Bär hörselskydd. Alltför starkt ljud kan skada hörseln. FÖRSIKTIGHET Gör pauser i arbetet och utför avslappnings- och fing- erövningar som ökar blodgenomströmningen i fing- rarna.

7.2.1 Stöldskyddssystem TPS (tillval)

OBSERVERA Verktyget kan som tillval förses med funktionen "stöld- skydd". Ett verktyg med denna funktion kan endast lå- sas upp med tillhörande aktiveringsnyckel och är annars spärrat för användning.

lampan blinkar. Verktyget kan nu ta emot signalen från aktiveringsnyckeln.

2. För aktiveringsnyckeln eller TPS-klockans spänne

direkt till hänglåssymbolen. När den gula stöld- skyddslampan har slocknat är verktyget klart att användas. OBSERVERA Avbryts strömtillförseln, t.ex. vid byte av arbetsplats eller strömavbrott, förblir verktyget aktiverat i cirka 20 minuter. Vid längre avbrott måste verktyget låsas upp med aktiveringsnyckeln.

7.2.1.2 Aktivering av verktygets

stöldskyddsfunktion OBSERVERA Mer information om aktivering och användning av stöld- skyddet finns i bruksanvisningen "Stöldskydd".

7.2.2 Borrning utan slag (A) 7

1. Vrid funktionsväljaren till läget för borrning utan slag

tills den hakar fast. Funktionsväljaren får inte använ- das under drift.

2. För sidohandtaget till önskat läge och se till att det

är korrekt monterat och ordentligt fastsatt.

3. Stick in elkontakten i uttaget.

4. Placera borrspetsen på det ställe där hålet ska bor-

5. Tryck in strömbrytaren långsamt (borra med lågt

varvtaltilldessattborrenharcentreratsihålet).

6. Tryck in strömbrytaren när du vill fortsätta borra med

7. Använd inte extra hårt tryck. Det ökar inte borreffek-

ten. Lägre tryck ökar insatsverktygens livslängd.

7.2.3 Hammarborrning (B) 7

OBSERVERA Arbeten vid låga temperaturer: Verktyget kräver en viss drifttemperatur för att slagmekanismen ska startas. För att uppnå denna temperatur kan du sätta verktyget mot underlaget och låta det gå på tomgång. Upprepa tills slagmekanismen startas.

1. Vrid funktionsväljaren till läget för hammarborrning

tills den hakar fast. Funktionsväljaren får inte använ- das under drift.

2. För sidohandtaget till önskat läge och se till att det

är korrekt monterat och ordentligt fastsatt.

3. Stick in elkontakten i uttaget.

4. Placera borrspetsen på det ställe där hålet ska bor-

5. Tryck in strömbrytaren långsamt (borra med lågt

varvtaltilldessattborrenharcentreratsihålet).

6. Tryck in strömbrytaren när du vill fortsätta borra med

7. Använd inte extra hårt tryck. Det ökar inte slageffek-

ten. Lägre tryck ökar insatsverktygens livslängd.

8. För att undvika splitter vid borrning av genomgå-

ende hål måste du reducera varvtalet strax före genombrottet.

OBSERVERA Mejseln kan placeras i 12 olika positioner (i steg om 30°). Därigenom kan du alltid hitta det optimala arbetsläget för både flat- och formmejslar.

7.2.4.1 Positionering av mejseln (C) 7

FÖRSIKTIGHET Arbeta inte i läget för positionering av mejseln.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 021. Vrid funktionsväljaren till läget för positionering av mejseln tills den hakar fast. Funktionsväljaren får inte användas under drift.

2. För sidohandtaget till önskat läge och se till att det

är korrekt monterat och ordentligt fastsatt.

3. Vrid mejseln till önskat läge.

7.2.4.2 Låsning av mejseln (D) 7

Vrid funktionsväljaren till läget för mejsling tills den hakar fast. Funktionsväljaren får inte användas under drift.

2. Placera verktyget med mejseln på önskad mejs-

8 Skötsel och underhåll FÖRSIKTIGHET Dra ut elkontakten ur uttaget.

8.1 Skötsel av insatsverktyg

Ta bort smuts som sitter fast och skydda insatsverkty- gens ytor mot rost genom att gnida in dem då och då med en oljefuktad putsduk.

8.2 Underhåll av verktyget

FÖRSIKTIGHET Håll verktyget, särskilt greppytorna, rent och fritt från olja och fett. Använd inga silikonhaltiga skyddsmedel. Verktygets ytterhölje är tillverkat av slagtålig plast. Hand- taget är av elastomer. Använd aldrig verktyget med tilltäppta ventilations- springor! Rengör ventilationsspringorna försiktigt med en torr borste. Se till att främmande föremål inte kommer in i verktyget. Rengör verktygets utsida regelbundet med en lätt fuktad putstrasa. Använd ej högtrycksspruta, ångstråle eller rinnande vatten till rengöringen! Verktygets elsäkerhet kan riskeras.

8.3 Serviceindikering

OBSERVERA Verktyget är utrustat med en serviceindikering. Indikering lyser rött Drifttiden för service har uppnåtts. Från det att indikeringen har tänts kan du fortsätta att arbeta med verktyget några timmar verklig drifttid, tills det kopplas ifrån automatiskt. Ta verktyget till Hilti- service i god tid, så att det alltid är klart att användas. Blinkar rött Se kapitlet Felsökning

VARNING Reparationer på de elektriska delarna får endast ut- föras av behörig fackman. Kontrollera regelbundet verktygets alla yttre delar med avseende på skador och alla manöverfunktioner med avseende på god funktion. Använd inte verktyget om delar är skadade eller manöverfunktioner inte fungerar väl. Låt Hilti-service reparera verktyget.

8.5 Kontroll efter service- och underhållsarbeten

Efter service- och underhållsarbeten ska du kontrollera att alla skyddsanordningar har satts på och fungerar väl.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 029 Felsökning Fel Möjlig orsak Lösning Verktyget startar inte. Strömförsörjningen är bruten. Sätt i en annan elektrisk apparat och se efter om den fungerar. Kabeln eller stickkontakten är defekt. Kontrolleras av behörig och byts vid behov. Generator med Sleep Mode. Belasta generatorn med en annan strömförbrukare (t.ex. lampa för bygg- nadsplats). Koppla därefter från och sedan till verktyget igen. Annat elfel. Låt kontrollera av en yrkeselektriker. Den elektroniska startspärren efter strömavbrott har aktiverats. Slå av och slå sedan på verktyget igen. Inget slag. Verktyget är för kallt. Värm verktyget till lägsta drifttempe- ratur. Se kapitlet: 7.2.3 Hammarborrning (B) 7 Verktyget startar inte och indi- keringen blinkar (röd lampa). Skador på verktyget. Låt Hilti-service reparera verktyget. Verktyget startar inte och indi- keringen lyser rött. Kolborstarna är slitna. Kontrolleras av behörig och byts vid behov. Verktyget startar inte och indi- keringen blinkar (gul lampa). Verktyget är inte aktiverat (om verk- tyget är försett med stöldskydd som tillval). Aktivera verktyget med aktiverings- nyckeln. Verktyget har inte full effekt. Förlängningskabeln är alltför lång och/eller har alltför liten area. Använd en förlängningskabel med tillåten längd och med tillräcklig area. Strömförsörjningen har alltför låg spänning. Anslut verktyget till en annan ström- källa. Borren roterar inte. Funktionsväljaren har inte hakat i eller står i något av lägena "Mejsling" eller "Placera mejseln i rätt läge". För funktionsväljaren till läget "Borrning utan slag" eller "Hammarborrning" medan verktyget är avstängt. Borren/mejseln sitter fast i för- reglingen. Chucken har inte skjutits tillbaka helt. Dra tillbaka verktygsförreglingen så långt det går och ta ut insatsverkty- get. Sidohandtaget är ej korrekt monterat. Lossa sidohandtaget och montera det korrekt så att spännbandet och sido- handtaget sitter fast i fördjupningen. 10 Avfallshantering Hiltis verktyg är till stor del tillverkade av återvinningsbart material. En förutsättning för återvinning är att materialet separeraspårättsätt.ImångaländertarHiltiemotsinauttjäntaprodukter för återvinning. Fråga Hiltis kundservice eller din Hilti-säljare. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt EG-direktivet som avser äldre elektrisk och elektronisk utrustning, och dess tillämpning enligt nationell lag, ska uttjänta elektriska verktyg sorteras separat och lämnas till återvinning som är skonsam mot miljön.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 0211 Tillverkarens garanti Hilti garanterar att produkten inte har några material- eller tillverkningsfel. Garantin gäller under förutsättning att produkten används och hanteras, sköts och rengörs enligt Hiltis bruksanvisning samt att den tekniska enheten bevarats intakt, d.v.s. att endast originaldelar, tillbehör och reservdelar från Hilti har använts. Garantin omfattar kostnadsfri reparation eller kostnads- fritt utbyte av felaktiga delar under hela produktens livs- längd. Delar som normalt slits omfattas inte av garantin. Ytterligare anspråk är uteslutna, såvida inte annat strikt föreskrivs i nationella bestämmelser. Framför allt kan Hilti inte hållas ansvarigt för direkta eller indirekta tillfälliga skador eller följdskador, förluster eller kostnader i samband med användningen eller p.g.a. att produkten inte kan användas för en viss uppgift. Indirekt garanti avseende användning eller lämplighet för något bestämt ändamål är uttryckligen utesluten. När felet fastställts ska produkten tillsammans med den aktuella delen skickas för reparation och/eller utbyte till Hiltis serviceverkstad. Denna garanti omfattar Hiltis samtliga skyldigheter och ersätter alla tidigare eller samtida uttalanden, skriftliga eller muntliga överenskommelser vad gäller garanti. 12 Försäkran om EU-konformitet (original) Beteckning: Kombihammare Typbeteckning: TE 50 / TE 50‑AVR Konstruktionsår:
