BRUGSANVISNING TE 50 HILTI

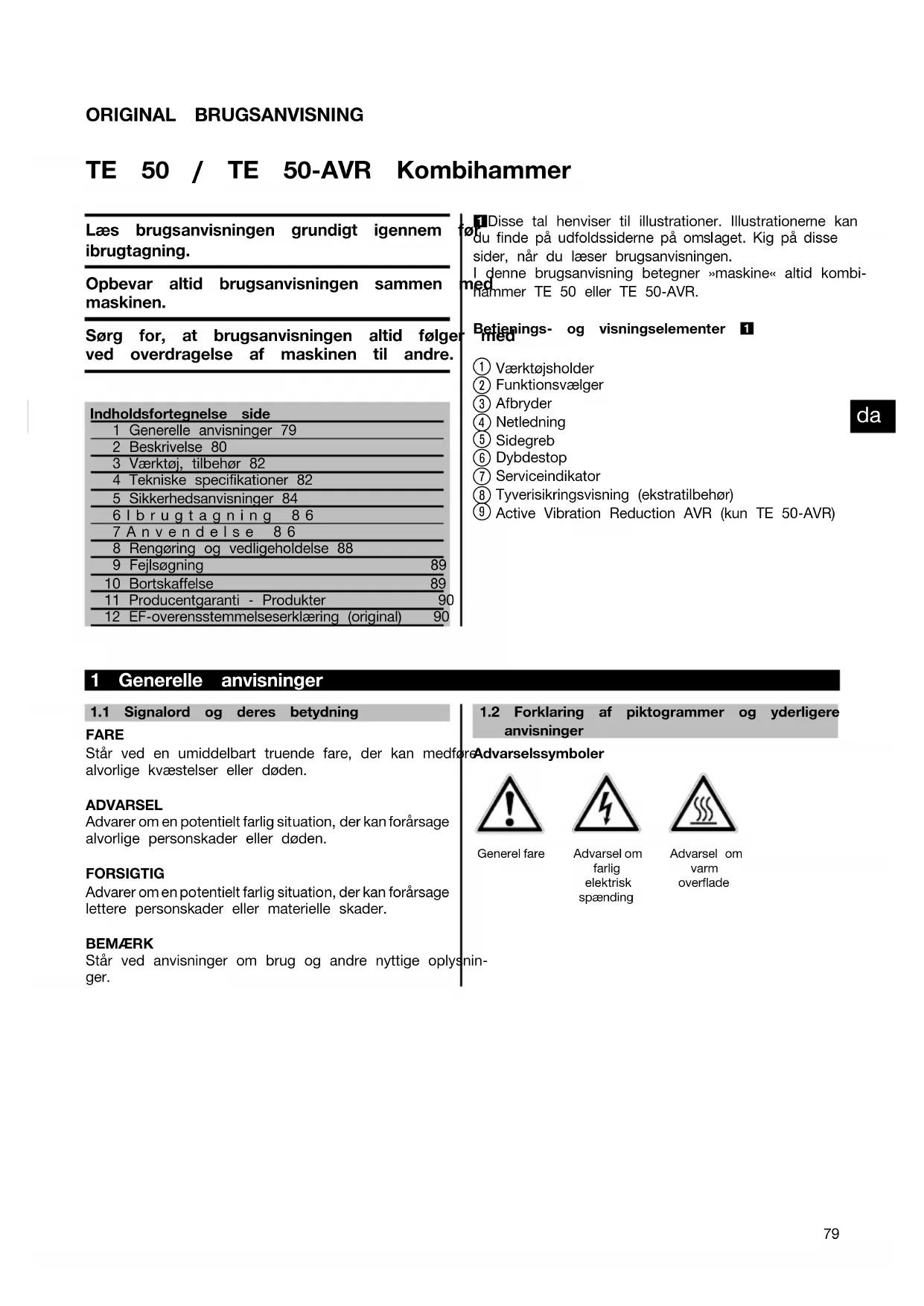

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02ORIGINAL BRUGSANVISNING TE 50 / TE 50‑AVR Kombihammer Læs brugsanvisningen grundigt igennem før ibrugtagning. Opbevar altid brugsanvisningen sammen med maskinen. Sørg for, at brugsanvisningen altid følger med ved overdragelse af maskinen til andre. Indholdsfortegnelse side1 Generelle anvisninger 792 Beskrivelse 803 Værktøj, tilbehør 824 Tekniske specifikationer 825 Sikkerhedsanvisninger 846Ibrugtagning 867Anvendelse 868 Rengøring og vedligeholdelse 889 Fejlsøgning 8910 Bortskaffelse 8911 Producentgaranti - Produkter 9012 EF-overensstemmelseserklæring (original) 901 Disse tal henviser til illustrationer. Illustrationerne kan dufindepåudfoldssidernepåomslaget.Kigpådisse sider, når du læser brugsanvisningen.I denne brugsanvisning betegner »maskine« altid kombi-hammer TE 50 eller TE 50‑AVR.Betjenings- og visningselementer 1 Værktøjsholder Funktionsvælger Afbryder Netledning Sidegreb Dybdestop Serviceindikator Tyverisikringsvisning (ekstratilbehør) Active Vibration Reduction AVR (kun TE 50‑AVR) 1 Generelle anvisninger

1.1 Signalord og deres betydning

FARE Står ved en umiddelbart truende fare, der kan medførealvorlige kvæstelser eller døden.ADVARSEL Advarer om en potentielt farlig situation, der kanforårsage alvorlige personskader eller døden.FORSIGTIG Advarer om en potentielt farlig situation, der kan forårsage lettere personskader eller materielle skader.BEMÆRKStår ved anvisninger om brug og andre nyttige oplysnin- ger. 1.2 Forklaring af piktogrammer og yderligereanvisningerAdvarselssymbolerGenerel fare Advarsel omfarligelektriskspændingAdvarsel om varm overflade

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Påbudssymboler Brug beskyt- telsesbriller Brug sikker- hedshjelm Brug høreværn Brug beskyttel- seshandsker Brug støvmaske Symboler Læs brugs- anvisningen før brug Affald skal indleveres til genvinding på en gen- brugsstation. Boring uden slagfunktion Hammer- boring Mejsling Placering af mejslen volt Ampere watt vekselstrøm hertz Nominelt omdrejnings- tal ubelastet Omdrejnin- ger pr. minut Diameter dobbeltisole- ret Bemærkning

tyverisikring Låsesymbol Placering af identifikationsoplysninger på maskinen Typebetegnelse og serienummer fremgår af maskinens mærkeplade. Skriv disse oplysninger i brugsanvisningen, og henvis til disse, når du henvender dig til vores kunde- service eller værksted. Type: Serienummer: 2 Beskrivelse

2.1 Anvendelsesformål

Maskinen er en eldrevet kombihammer med pneumatisk slagmekanisme. Maskinen er beregnet til boring i beton, murværk, metal og træ. Maskinen kan desuden anvendes til lette og middelsvære mejslingsopgaver i murværk og til efterbearbejdning af beton. Det er ikke tilladt at bearbejde sundhedsfarlige materialer, f.eks. asbest. Overhold desuden gældende arbejdsmiljøregler. Maskinen er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentiellefarer,dererforbundetmedbrugenaf denne maskine. Der kan opstå farlige situationer ved anvendelse af maskinen og det tilhørende udstyr, hvis det anvendes af personer, der ikke er blevet undervist i brugen af dem, eller hvis de ikke anvendes korrekt i henhold til forskrifterne i denne brugsanvisning. Maskinen kan med fordel anvendes følgende steder og til følgende formål: på byggepladser, på værksteder, til renovering, til ombygning, til nybygning. Maskinen må kun anvendes i tørre omgivelser. Brug ikke maskinen, hvis der er risikoforbrandellereksplosion. Maskinen må kun sluttes til den netspænding og -frekvens, som er angivet på typeskiltet. Det er ikke tilladt at modificere eller tilføje ekstra dele til maskinen. Brug kun originalt Hilti-tilbehør og ekstraudstyr for at undgå ulykker. Overhold forskrifterne i denne brugsanvisning med hensyn til drift, pleje og vedligeholdelse.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 022.2 Værktøjsholder TE‑Y værktøjsholder (SDS max.)

Omdrejningsregulering, der giver forsigtig borestart Funktionsvælger: Hammerboring Boring uden slagfunktion Mejselfunktion Mejselindstillingsfunktion (12 indstillinger)

Vibrationsdæmpet, drejeligt sidegreb Vibrationsdæmpet greb

2.5 Beskyttelsesanordning

Mekanisk glidekobling Elektronisk genstartspærre mod utilsigtet start af maskinen efter en strømafbrydelse (se kapitel 9 Fejlsøgning).

Maskinen er forsynet med et såkaldt AVR-system ("Active Vibration Reduction"), som reducerer vibrationerne væsentligt i forhold til maskiner uden "Active Vibration Reduction".

2.8 Tyverisikring TPS (ekstratilbehør)

Maskinen kan forsynes med "tyverisikring" (TPS) som ekstratilbehør. Hvis maskinen er forsynet med denne funktion, kan den kun aktiveres og anvendes med den tilhørende aktiveringsnøgle.

2.11 Anvendelse af forlængerledning

Brug kun forlængerledninger med tilstrækkeligt tværsnit, der er godkendttildetpågældendeanvendelsesområde. I modsat fald kan der forekomme effekttab ved maskinen og overophedning af ledningen. Kontrollér jævnligt, om forlængerledningen er beskadiget. Udskift beskadigede forlængerledninger. Anbefalede minimale tværsnit og maksimale ledningslængder Ledertværsnit 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² Netspænding 100 V 30 m 50 m Netspænding 110‑120 V 20 m 30 m 40 m Netspænding 220‑240 V 30 m 75 m Anvend ikke forlængerledninger med 1,25 mm² ledertværsnit.

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 022.12 Forlængerledning udendørs Til udendørs brug må der kun anvendes forlængerledninger, som tydeligt er markeret og godkendt til udendørs brug.

2.13 Brug af generator eller transformator

Denne maskine kan anvendes sammen med en generator eller transformator på arbejdsstedet, hvis følgende betingelser overholdes: Den afgivne effekt i watt skal være mindst det dobbelte af den spænding, der fremgår af maskinens typeskilt, driftsspændingen skal til enhver tid ligge mellem +5 % og –15 % i forhold til den nominelle spænding, og frekvensen skal ligge på 50 til 60 Hz, aldrig over 65 Hz. Der skal være en automatisk spændingsregulator med startforstærkning. Slut aldrig andre maskiner til generatoren/transformatoren samtidig. Når andre maskiner tændes og slukkes, kan der opstå underspændings- og/eller overspændingsspidser, som kan beskadige maskinen. 3 Værktøj, tilbehør Betegnelse Varenummer, beskrivelse Tyverisikring TPS (Theft Protection System) med Company Card, Company Remote og aktiveringsnøgle TPS‑K 206999, Ekstratilbehør Værktøjsholder TE‑Y Sætværktøj Sætværktøj med TE‑Y indstiksende Selvspændende borepatron Selvspændende borepatron til træ- og metalbor med cylindrisk skaft eller sekskant, Borepatronholder Støvsugerenhed TE DRS‑S Betegnelse Beskrivelse Hammerbor ∅ 12…32 mm Gennembrudsbor ∅ 30…32 mm Hammerborekrone ∅ 45…90 mm Mejsler Spids‑, flad‑ og formmejsel med TE‑Y indstiksende Træbor ∅ 6…35 mm Metalbor ∅ 6…13 mm 4 Tekniske specifikationer Ret til tekniske ændringer forbeholdes! BEMÆRK Maskinen fås med forskellige nominelle spændinger. Den nominelle spænding og det nominelle strømforbrug står på typeskiltet. Maskine TE 50 / TE 50‑AVR Nominel effekt 1.050 W Nominel spænding/nominel strøm Nominel spænding 100 V: 12,8 A Nominel spænding 110 V: 12,6 A Nominel spænding 120 V: 12,7 A Nominel spænding 220 V: 5,7 A Nominel spænding 230 V: 5,8 A Nominel spænding 240 V: 5,8 A Netfrekvens 50…60 Hz Vægt i overensstemmelse med EPTA‑procedure 01/2003 TE 50 5,7 kg

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02Maskine TE 50 / TE 50‑AVR Vægt i overensstemmelse med EPTA‑procedure 01/2003 TE 50‑AVR 5,8 kg Mål (L x B x H) 462 mm x 113 mm x 243 mm Omdrejningstal, ubelastet 550/min Enkeltslagsenergi i overensstemmelse med EPTA‑procedure 05/2009 5,2 J Boreområde i beton/murværk (hammerboring) ∅ 12…32 mm Gennemboring ∅ 30…32 mm Hammerborekroner ∅ 45…90 mm Boredybde i træ (fuldboring) ∅ 6…35 mm Boredybde i metal (fuldmetal) ∅ 6…13 mm BEMÆRK Det vibrationsniveau, der angives i disse anvisninger, er målt med en målemetode, der opfylder bestemmelserne i EN 60745, og kan anvendes i forbindelse med en sammenligning af forskellige elværktøjer. Det kan også anvendes til en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau dækker de væsentlige anvendelsesformål for elværktøj. Hvis elværktøjet imidlertid anvendes til andre formål, med andre indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Dette kan forøge vibrationsbelastningen i hele arbejdstiden markant. For at opnå en præcis vurdering af vibrationsbelastningen bør også den tid, hvor maskinen er slukket eller blot kører uden at blive anvendt, inddrages. Dette kan reducere vibrationsbelastningen i hele arbejdstiden markant. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger, f.eks. er det vigtigt at vedligeholde elværktøj og indsatsværktøj, at holde hænderne varme og at organisere arbejdsprocesserne. Støj- og vibrationsinformation (målt iht. EN 60745‑1 ): Typisk A‑vægtet lydeffektniveau TE 50‑AVR 104 dB (A) Typisk A‑vægtet lydeffektniveau TE 50 106 dB (A) Typisk A-vægtet emissionslydtrykniveau TE 50-AVR 93 dB (A) Typisk A-vægtet emissionslydtrykniveau TE 50 95 dB (A) Usikkerhed for det nævnte lydniveau 3 dB (A) Triaksiale vibrationsværdier TE 50-AVR (vibrationsvek- torsum) målt i henhold til EN 60745‑2‑1 prAA: 2005 Boring i metal, (a h, D )<2,5m/s² Triaksiale vibrationsværdier TE 50-AVR (vibrationsvek- torsum) målt i henhold til EN 60745‑2‑6 prAB: 2005 Hammerboring i beton, (a h, HD )11,4m/s² Mejsling, (a h, Cheq )8,1m/s² Triaksiale vibrationsværdier TE 50 (vibrationsvektorsum) målt i henhold til EN 60745‑2‑1 prAA: 2005 Boring i metal, (a h, D )<2,5m/s² Triaksiale vibrationsværdier TE 50 (vibrationsvektorsum) målt i henhold til EN 60745‑2‑6 prAB: 2005 Hammerboring i beton, (a h, HD )16,1m/s² Mejsling, (a h, Cheq )11,3m/s² Usikkerhed (K) for triaksiale vibrationsværdier 1,5 m/s² Oplysninger om maskine og brug Værktøjsholder TE‑Y Kapslingsklasse ifølge EN Kapslingsklasse II (dobbeltisoleret) ifølge EN 60745‑1

5.1 Generelle sikkerhedsanvisninger for elværktøj

ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner. Hvis sikkerhedsanvisningerne og instruktionerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Opbevar alle sikker- hedsanvisninger og instruktioner til senere brug. Det benyttede begreb "elværktøj" i sikkerhedsanvis- ningerne refererer til elektriske maskiner (med netled- ning) og batteridrevne maskiner (uden netledning).

5.1.1 Arbejdspladssikkerhed

a) Sørg for at holde arbejdsområdet ryddeligt og godt oplyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke elværktøj i eksplosionstruede omgivel- ser, hvor der er brændbare væsker, gasser eller støv. Maskiner kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

5.1.2 Elektrisk sikkerhed

a) Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne el- værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overfla- der som f.eks. rør, radiatorer, komfurer og køle- skabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Elværktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i elværktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er bereg- net til (f.eks. må man aldrig bære elværktøjet i ledningen, hænge det op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elek- trisk stød. e) Hvis maskinen benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at anvende elværktøjet i fugtige omgivelser, skal du anvende et fejlstrøms- relæ. Anvendelsen af et fejlstrømsrelæ nedsætter risikoen for et elektrisk stød.

5.1.3 Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge elværktøjet, hvis man er træt, har nydt alko- hol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af elværktøjet kan medføre alvorlige personskader. b) Brug beskyttelsesudstyr, og hav altid beskyttel- sesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm el- ler høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el- værktøjet er frakoblet, før du slutter det til strøm- forsyningen og/eller batteriet, tager det op eller transporterer det. Undgå at bære elværktøjet med fingeren på afbryderen, og sørg for, at det ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Fjern indstillingsværktøj eller skruenøgler, inden elværktøjet tændes. Hvis et stykke værktøj eller en nøglesidderienroterendemaskindel,erderrisiko for personskader. e) Undgå at arbejde i unormale kropsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kon- trollere elværktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædnings- genstande eller smykker. Hold hår, tøj og hand- sker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Ved at anvende en støvudsugning erdetmuligtatnedsætterisicienesomfølgeafstøv.

5.1.4 Anvendelse og pleje af elværktøj

a) Undgå at overbelaste maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det rigtige værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke maskinen, hvis afbryderen er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern batteriet fra maskinen, inden du foretager indstil- linger på den, skifter tilbehørsdele eller lægger den til side. Disse sikkerhedsforanstaltninger forhin- drer utilsigtet start af elværktøjet. d) Opbevar ubenyttede maskiner uden for børns rækkevidde. Lad aldrig personer, der ikke er for- trolige med maskinen eller ikke har gennemlæst sikkerhedsanvisningerne benytte maskinen. Ma- skiner er farlige, hvis de benyttes af ukyndige perso- ner. e) Sørg for at pleje elværktøjet omhyggeligt. Kon- trollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion på- virkes. Få beskadigede dele repareret, inden el-

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendel- sesområde, kan der opstå farlige situationer.

a) Sørg for, at elværktøjet kun repareres af kvalifi- cerede fagfolk, og at der altid benyttes originale reservedele. Dermed sikres størst mulig elværktøjs- sikkerhed.

5.2 Sikkerhedsanvisninger til hamre

a) Brug høreværn. Støjpåvirkningen kan medføre hø- retab. b) Anvend de ekstra håndtag, der følger med ma- skinen. Hvis du mister kontrollen, kan det medføre personskader. c) Hold kun maskinen i de isolerede håndtag, når du udfører arbejder, hvor indsatsværktøjet kan ramme skjulte elledninger eller maskinens net- kabel. Vedkontaktmedenspændingsførendeled- ning kan også metalliske værktøjsdele sættes under spænding, hvilket kan medføre elektrisk stød.

5.3 Yderligere sikkerhedsanvisninger

5.3.1 Personlig sikkerhed

a) Hold altid maskinen med begge hænder på de dertil beregnede håndtag. Hold håndtagene tørre, rene og fri for olie og fedt. b) Hvis maskinen anvendes uden støvudsugning, skal du bruge åndedrætsværn. c) Hold pauser under arbejdet, og lav afspændings- og fingerøvelser, så dine fingre får en bedre blod- gennemstrømning. d) Undgå at berøre roterende dele. Tænd først ma- skinen, når du befinder dig i arbejdsområdet. Be- røring af roterende dele, især roterende værktøjer, kan medføre personskader. e) Træk under arbejdet altid netledningen og for- længerledningen bagud væk fra maskinen. Dette nedsætter risikoen for at falde over ledningen under arbejdet. f) Børn bør gøres opmærksomme på, at de ikke må lege med maskinen. g) Maskinen må ikke anvendes af børn eller svage- lige personer, der ikke er instrueret i brugen. h) Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundheds- farlige. Berøring eller indånding af støv kan medføre allergiske reaktioner og/eller luftvejssygdomme hos brugeren eller personer, der opholder sig i nærhe- den. Bestemte støvtyper, f.eks. støv fra ege- og bø- getræ, er kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (kromat, træbe- skyttelsesmidler). Asbestholdige materialer må kun bearbejdes af fagfolk. Anvend så vidt muligt stø- vudsugning. For at sikre en effektiv støvudsug- ning anbefales det at anvende en egnet mobil støvudsugning anbefalet af Hilti til træ- og/eller mineralstøv, som er tilpasset til det pågældende elværktøj. Sørg for god udluftning af arbejdsplad- sen. Det anbefales at bruge åndedrætsværn med filterklasse P2. Overhold de gældende nationale forskrifter vedrørende de materialer, der skal be- arbejdes.

5.3.2 Omhyggelig omgang med og brug af

elværktøj a) Sørg for at sikre emnet. Brug fastspændingsværk- tøj eller en skruestik til at fastspænde emnet. På denmådeholdesdetmeresikkertfastendmed hånden, og du har desuden begge hænder fri til at betjene maskinen. b) Kontrollér, at værktøjet passer til maskinens værktøjsholder, og at det er låst korrekt fast i holderen. c) Sluk maskinen ved strømafbrydelser, og træk net- stikket ud. Dette forhindrer utilsigtet ibrugtagning af maskinen, når strømmen vender tilbage. d) Sørg for at stå på et fast og solidt underlag.

5.3.3 Elektrisk sikkerhed

a) Kontrollér før påbegyndelse af arbejdet arbejds- området for skjulte elektriske ledninger, gas- og vandrør, f.eks. med en metaldetektor. Udvendige metaldele på maskinen kan blive spændingsførende, hvis du f.eks. utilsigtet har beskadiget en elledning. Dette medfører en alvorlig fare for at få elektrisk stød. b) Kontrollér maskinens elledning regelmæssigt, og få den udskiftet, hvis den er beskadiget. Hvis tilslutningskablet til det elektriske værktøj er øde- lagt, skal det udskiftes med en særlig tilslutnings- ledning, der fås i kundeserviceafdelingen. Kon- trollér jævnligt forlængerledningerne, og udskift dem, hvis de er beskadigede. Hvis el- eller for- længerledningen bliver beskadiget under arbej- det, må du ikke røre ved ledningen. Træk stikket ud. Beskadigede elledninger og forlængerledninger medfører fare for at få elektrisk stød. c) Få med regelmæssige mellemrum Hilti-service til at kontrollere tilsmudsede maskiner ved hyppig bearbejdning af ledende materialer. Hvis dersidder støv, først og fremmest fra ledende materialer, på maskinens overflade, eller den er fugtig, er der under uheldige omstændigheder risiko for at få elektrisk stød. d) Når du arbejder udendørs med elværktøj, skal du sikre dig, at maskinen er sluttet til lysnettet via

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02et fejlstrømsrelæ (HFI) med maks. 30 mA bryde- strøm. Anvendelse af et fejlstrømsrelæ nedsætter risikoen for at få et elektrisk stød. e) Det anbefales at anvende et fejlstrømsrelæ (HFI) med en brydestrøm på maks. 30 mA. f) Ved strømsvigt: Sluk maskinen, og træk stikket ud. Dette forhindrer utilsigtet ibrugtagning af maski- nen, når strømmen vender tilbage.

a) Sørg for god belysning på arbejdspladsen. b) Sørg for god udluftning af arbejdspladsen. Dårligt udluftede arbejdspladser kan være sundhedsskade- lige som følge af støvpåvirkningen. c) Ved gennembrydningsarbejder skal du huske at sikre området på den modsatte side. Nedbryd- ningsdele kan falde ud og / eller ned og volde skade på andre personer.

5.3.5 Personligt beskyttelsesudstyr

Brugeren og personer, der opholder sig i nærhe- den, skal under brugen af maskinen bære beskyttel- sesbriller, sikkerhedshjelm, høreværn, beskyttelses- handsker og et let åndedrætsværn. 6 Ibrugtagning

6.1 Montering og placering af sidegreb 2

Åbn sidegrebets holder ved at dreje på håndtaget.

3. Skub sidegrebet (spændebånd) over værktøjsholde-

4. Drej sidegrebet til den ønskede position.

5. Fastgør sidegrebet, så det ikke kan drejes, ved at

6.2 Aktivering af maskine

Se kapitlet Betjening

6.3 Anvendelse af forlængerledning og generator

eller transformator Se kapitel 2 Beskrivelse 7Anvendelse FORSIGTIG Maskinen har et højt drejningsmoment. Tag altid fat om sidegrebet, og anvend altid begge hænder, når du betjener maskinen. Bemærk, at værktøjet pludselig kan blokere. FORSIGTIG Fastgør løse emner med en skruetvinge eller i en skruestik. FORSIGTIG Gearhalsen må ikke anvendes som gribeflade. FORSIGTIG Kontrollér værktøjet for skader og ujævn slitage før hver ibrugtagning.

FORSIGTIG Anvend beskyttelseshandsker, når der skal skiftes værktøj, da værktøjet bliver meget varmt ved brug.

7.1.1 Indstilling af dybdestop 3

Åbn sidegrebets holder ved at dreje på håndtaget.

2. Drej sidegrebet til den ønskede position.

3. Sæt holderen med dybdestop i den ønskede posi-

tion på spændebåndet.

6. Spænd skruen på dybdestoppet fast.

7. Spænd sidegrebet fast ved at dreje grebet; derved

fastgøres samtidig dybdestoppet.

7.1.2 Indsætning af værktøj 4

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 022. Kontrollér, at indstiksenden på værktøjet erren og let indfedtet. Rengør og smør om nødvendigt indstik- senden let.

3. Kontrollér, at tætningen på støvkappen er ren og

intakt. Om nødvendigt rengøres støvkappen, og få den udskiftet, hvis tætningslæben er beskadiget.

4. Stik værktøjet ind i værktøjsholderen, og drej det,

mens du forsigtigt trykker det ind, indtil det går i indgreb i styrerillerne.

5. Tryk værktøjet ind i mejselholderen, indtil det går

6. Kontrollér, at værktøjet sidder sikkert fast ved at

7.1.3 Udtagning af værktøj 5

Åbn værktøjsholderen ved at trække værktøjslåsen tilbage.

3. Træk værktøjet ud af værktøjsholderen.

FORSIGTIG Ved bearbejdning af underlaget kan materiale rives af. Brug beskyttelsesbriller, beskyttelseshandsker, og hvis du ikke bruger støvsuger, en støvmaske. Splin- terne fra materialet kan medføre skader på legemet og øjnene. FORSIGTIG Arbejdet støjer. Brug høreværn. Et for højt støjniveau kan skade hørelsen. FORSIGTIG Hold pauser under arbejdet, og lav afspændings- og fingerøvelser, så dine fingre får en bedre blodgen- nemstrømning.

7.2.1 Tyverisikring TPS (ekstratilbehør)

BEMÆRK Maskinen kan forsynes med "tyverisikring" som ekstra- tilbehør. Hvis maskinen er forsynet med denne funktion, kan den kun aktiveres og anvendes med den tilhørende aktiveringsnøgle.

risikringslampe blinker. Maskinen kan nu modtage signalet fra aktiveringsnøglen.

2. Anbring aktiveringsnøglen eller TPS-urets spænde

direkte på låsesymbolet. Så snart den gule tyveri- sikringslampe slukkes, er maskinen aktiveret. BEMÆRK Hvis strømtilførslen afbrydes, f.eks. ved skift af arbejdssted eller ved en strømafbrydelse, forbliver maskinen driftsklar i ca. 20 minutter. Ved længere afbrydelser skal maskinen genaktiveres ved hjælp af aktiveringsnøglen.

7.2.1.2 Aktivering af maskinens

tyverisikringsfunktion BEMÆRK Du kan finde flere detaljerede oplysninger vedrørende aktivering og anvendelse af tyverisikringen i brugsanvis- ningen "Tyverisikring".

7.2.2 Boring uden slagfunktion (A) 7

1. Drej funktionsvælgeren til positionen "Boring uden

slagfunktion", indtil den går i indgreb. Funktionsvæl- geren må ikke betjenes under brugen.

2. Indstil sidegrebet i den ønskede position, og kon-

trollér, at det er monteret og fastgjort korrekt.

3. Sæt stikket i stikkontakten.

4. Sæt maskinen med bor på det ønskede borepunkt.

5. Tryk langsomt på afbryderen (arbejd med lavt om-

drejningstal, indtil boret har centreret sig i borehul- let).

6. Tryk derefter afbryderen helt i bund for at arbejde

videremedfuldeffekt.

7. Pres ikke værktøjet for hårdt imod underlaget. Det

øger ikke boreeffekten. Desuden opnår man, at værktøjet får en længere levetid, hvis man ikke pres- ser for hårdt.

7.2.3 Hammerboring (B) 7

BEMÆRK Arbejde ved lave temperaturer: Maskinens slagmeka- nisme kan kun arbejde over en bestemt minimumtempe- ratur. For at nå minimumtemperaturen skal du kortvarigt sættemaskinenpåunderlagetogladedenkøreitom- gang. Gentag om nødvendigt dette, indtil slagmekanis- men fungerer.

1. Drej funktionsvælgeren til positionen "Hammer-

boring", indtil den går i indgreb. Funktionsvælgeren må ikke betjenes under brugen.

2. Indstil sidegrebet i den ønskede position, og kon-

trollér, at det er monteret og fastgjort korrekt.

3. Sæt stikket i stikkontakten.

4. Sæt maskinen med bor på det ønskede borepunkt.

5. Tryk langsomt på afbryderen (arbejd med lavt om-

7. Pres ikke værktøjet for hårdt imod underlaget. Det

øger ikke slageffekten. Desuden opnår man, at værktøjet får en længere levetid, hvis man ikke pres- ser for hårdt.

8. For at undgå afskalning ved et ukontrolleret gen-

BEMÆRK Mejslen kan placeres i 12 forskellige positioner (i trin på 30°). Dette gør, at man med flad- og formmejsler altid kan arbejde i den korrekte arbejdsstilling.

7.2.4.1 Placering af mejsel (C) 7

FORSIGTIG Arbejd ikke i positionen "Placering af mejsel".

1. Drej funktionsvælgeren til positionen "Placering af

mejsel", indtil den går i indgreb. Funktionsvælgeren må ikke betjenes under brugen.

2. Indstil sidegrebet i den ønskede position, og kon-

trollér, at det er monteret og fastgjort korrekt.

3. Drej mejslen til den ønskede position.

7.2.4.2 Låsning af mejsel (D) 7

Drej funktionsvælgeren til positionen "Mejsling", indtil den går i indgreb. Funktionsvælgeren må ikke betjenes under brugen.

2. Sæt maskinen med mejslen på det ønskede mejs-

8.1 Rengøring af bor etc.

Fjern støv og skidt, som har sat sig fast, og beskyt overfladen mod korrosion ved med jævne mellemrum at aftørre med en klud fugtet i olie.

8.2 Rengøring af maskinen

FORSIGTIG Hold maskinen, især gribefladerne, tørre, rene og fri for olie og fedt. Anvend ikke silikoneholdige plejemid- ler. Maskinhuset er fremstillet af et slagfast plastmateriale. Grebene er fremstillet af et elastomer-materiale. Anvend aldrig maskinen, hvis ventilationsåbningerne er tilstoppede! Rengør forsigtigt ventilationsåbningerne med en tør børste. Sørg for, at der ikke trænger fremmed- legemer ind i maskinen. Rengør jævnligt huset udvendigt med en let fugtig klud. Anvend ikke spray, dampstrå- ler eller rindende vand til rengøring! Det kan forringe maskinens elektriske sikkerhed.

8.3 Serviceindikator

BEMÆRK Maskinen er udstyret med serviceindikator. Visning Lyser rødt Tidspunktet for service er nået. Når denne visning er aktiv, kan der arbej- des normalt med maskinen i nogle ti- mer endnu, før maskinen afbrydes au- tomatisk. Indlevér maskinen til et Hilti- serviceværksted i god tid, så den altid er klar til brug. Blinker rødt Se kapitlet Fejlsøgning.

ADVARSEL Reparationer på de elektriske dele må kun udføres af en elektriker. Kontrollér regelmæssigt alle udvendige dele på maskinen for beskadigelse og fejlfri funktion. Brug ikke maskinen, hvis der er beskadigede dele, eller hvis der er betjenings-

Printed: 08.07.2013 | Doc-Nr: PUB / 5070996 / 000 / 02elementer, som ikke fungerer fejlfrit. Send maskinen til reparation hos Hilti-service.

8.5 Kontrol efter rengøring og vedligeholdelse

Efter rengørings- og vedligeholdelsesarbejde skal du kon- trollere, at alt sikkerhedsudstyr sidder, som det skal, og fungerer fejlfrit. 9 Fejlsøgning Fejl Mulig årsag Afhjælpning Maskinen starter ikke. Elforsyningen erafbrudt. Slutnogetandetelværktøj til, og kon- trollér funktionen. Netledningen eller stikket er defekt. Lad en elektriker kontrollere og om nødvendigt udskifte afbryderen. Generator med Sleep Mode. Belast generatoren med endnu en forbruger (f.eks. byggepladslampe). Sluk maskinen, og tænd den derefter igen. Anden elektrisk defekt. Få en elektriker til at kontrollere det. Den elektroniske startspærre efter en strømafbrydelse er aktiveret. Sluk maskinen, og tænd den derefter igen. Ingen slagfunktion. Maskinen er for kold. Bring maskinen op på minimumdrift- stemperatur Se kapitel: 7.2.3 Hammerboring (B) 7 Maskinen vil ikke starte, og indi- katoren blinker rødt. Skader på maskinen. Send maskinen til reparation hos Hilti- service. Maskinen vil ikke starte, og indi- katoren lyser rødt. Kullene er slidte. Lad en elektriker kontrollere og om nødvendigt udskifte afbryderen. Maskinen vil ikke starte, og indi- katoren blinker gult. Maskinen er ikke aktiveret (ved ma- skiner med tyverisikring (ekstratilbe- hør)). Aktivér maskinen med aktiverings- nøglen. Maskinen har ikke fuld ydelse. Forlængerledning for lang og / eller med for lille tværsnit. Anvend en forlængerledning med godkendt længde og / eller med til- strækkeligt tværsnit. Strømforsyningen har for lav spæn- ding. Slut maskinen til en anden strømfor- syning. Boret drejer ikke. Funktionsvælgeren er ikke gået i indgreb eller befinder sig i stillingen "Mejsling" eller "Placering af mejsel". Stands maskinen, og sæt funktions- vælgeren på stillingen "Boringen uden slag" eller "Hammerboring". Boret/mejslen kan ikke frigøres. Værktøjsholderen er ikke trukket helt tilbage. Træk værktøjslåsen helt tilbage, og tag værktøjet ud. Sidegrebet er ikke rigtigt monteret. Løsn sidegrebet, og monter det kor- rekt, så spændebåndet og sidegrebet er i indgreb i fordybningen 10 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genbruges. Materialerne skal sorteres, før de kan genbruges. I mange lande findes der allerede ordninger, hvor Hilti indsamler sine brugte maskiner til genbrug. Yderligere oplysninger får du hos Hilti-kundeservice eller din lokale Hilti-konsulent.
