ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBK1 TOSHIBA

Περιεχόμενο συσκευασίας....2

Οδηγίες ασφάλειας....3

Σύντομη περιήγηση......4

3D Sound Bar SB1 4

Τηλεχειριστήριο ......6

Ξεκινώντας....8

Σύνδεση του τροφοδοτικού......8

Χρήση του τηλεχειριστηρίου 8

Τοποθέτηση του 3D Sound Bar SB1 10

Σύνδεση στη συσκευή ήχου....10

3D Sound ....13

Συχνές ερωτήσεις....13

Προδιαγραφές 14

Εμπορικά σήματα....15

Υποστήριξη της Toshiba 15

Κανονιστικές πληροφορίες....15

Κανονισμός REACH....16

Οι παρακάτω πληροφορίες αφορούν μόνο σε κράτη μέλη της Ε.Ε: ...... 17

Επιπρόσθετες πληροφορίες....18

Προφυλάξεις για την ασφάλειά σας......18

Εισαγωγή

Καλώς ήλθατε και σας ευχαριστούμε που επιλέξατε ένα προϊόν της TOSHIBA.

Συνιστούμε να διαβάσετε προσεκτικά αυτό το εγχειρίδιο και να το φυλάξετε μαζί με το υλικό τεκμηρίωσης που συνοδεύει τον προϊόν σας για μελλοντική αναφορά.

ΣΗΜΕΙΩΣΗ

Το παρόν εγχειρίδιο καλύπτει τη χρήση του 3D Sound Bar SB1.

Στο παρόν εγχειρίδιο, η φράση “sound bar” αναφέρεται στο 3D Sound Bar για συντομία.

Περιεχόμενο συσκευασίας

Ελέγξτε και βεβαιωθείτε ότι υπάρχουν όλα τα ακόλουθα μέρη:

Καλώδιο ήχου 3,5 mm - RCA

Τηλεχειριστήριο με μπαταρία

Εγχειρίδιο χρήσης και φυλλάδιο εγγύησης

Οδηγίες ασφάλειας

Τηρείτε προσεκτικά τις παρακάτω προφυλάξεις για αποφυγή δυσλειτουργίας ή βλάβης του προϊόντος.

Mην

■ ανοίγετε το περίβλημα του προϊόντος
■ αποσυναρμολογείτε το προϊόν ή μέρη του
■ τοποθετείτε υγρά κοντά ή επάνω στη μονάδα δίσκου, καθώς μπορεί να προκληθεί ζημιά στη μονάδα δίσκου, τραυματισμός, ηλεκτροπληξία ή πυρκαγιά
αφήνετε το προϊόν να χτυπήσει σε άλλο αντικείμενο, να πέσει ή να τρανταχτεί
■ μετακινείτε το προϊόν κατά τη λειτουργία, καθώς μπορεί να προκληθεί καταστροφή δεδομένων
χρησιμοποιείτε άλλους προσαρμογείς AC/DC από αυτόν που παρέχεται μαζί με τη συσκευή σας, διαφορετικά, μπορεί να προκληθεί βλάβη στη συσκευή σας
■ αποσυνδέετε τα καλώδια κατά τη λειτουργία
■ εκθέτετε το προϊόν σε θερμοκρασίες εκτός του εύρους 5° – 35°C κατά τη λειτουργία και σε θερμοκρασίες -20° – 60°C ενώ είναι απενεργοποιημένο
■ εκθέτετε το προϊόν σε συνθήκες υγρασίας ■ καλύπτετε το προϊόν κατά τη λειτουργία, καθώς μπορεί να υπερθερμανθεί
■ τοποθετείτε το προϊόν κοντά σε θερμές συσκευές
πετάτε την μπαταρία του τηλεχειριστηρίου (παρέχεται μαζί με το 3D Sound Bar SB1) στη φωτιά, καθώς μπορεί να εκραγεί
αφήνετε την μπαταρία του τηλεχειριστηρίου σε μέρος που μπορούν να τη φτάσουν παιδιά, καθώς υπάρχει κίνδυνος να την καταπιούν

■ Αποσυνδέστε αμέσως το προϊόν αν

βγαίνει καπνός ή ασυνήθιστη σσμή από το περίβλημα του προϊόντος
- έχει διεισδύσει νερό στο περίβλημα του προϊόντος ή αν βραχεί
- έχει εισαχθεί κάποιο αντικείμενο στο περίβλημα του προϊόντος
- έχει καταστραφεί το καλώδιο (σε μια τέτοια περίπτωση, αντικαταστήστε το καλώδιο με ένα καινούργιο)

Χρησιμοποιείτε μόνο το αμαξίδιο, τη βάση, το τρίποδο, το βραχίονα ή το τραπέζι που καθορίζει ο κατασκευαστής ή που πωλείται μαζί με τη συσκευή. Όταν χρησιμοποιείται το αμαξίδιο, να είστε προσεκτικοί κατά τη μετακίνησή του σε συνδυασμό με τη συσκευή, για την αποφυγή ανατροπής.

■ Σχετικά με την μπαταρία του τηλεχειριστηρίου

ΜΗΝ ΚΑΤΑΠΙΝΕΤΕ ΤΗΝ ΜΠΑΤΑΡΙΑ ΚΑΘΩΣ ΥΠΑΡΧΕΙ ΚΙΝΔΥΝΟΣ ΧΗΜΙΚΟΥ ΕΓΚΑΥΜΑΤΟΣ

To τηλεχειριστήριο που παρέχεται με αυτό το προϊόν περιέχει μια μπαταρία τύπου coin-cell. Αν καταποθεί η μπαταρία τύπου coin-cell, μπορεί να προκαλέσει σοβαρά εσωτερικά εγκαύματα μέσα σε μόνο 2 ώρες και να οδηγήσει στο θάνατο.
Φυλάσσετε τις καινούριες και τις χρησιμοποιημένες μπαταρίες μακριά από παιδιά. Αν το τμήμα μπαταρίας δεν έχει κλείσει καλά, διακόψτε τη χρήση του προϊόντος και φυλάξτε το μακριά από παιδιά.
Αν νομίζετε ότι μια μπαταρία έχει καταποθεί ή τοποθετηθεί σε κάποιο μέρος του σώματος, ζητήστε αμέσως ιατρική συμβουλή.
Χρησιμοποιείτε μόνο μπαταρίες τύπου coin-cell που συνιστά ο κατασκευαστής ως ανταλλακτικά. Η μπαταρία τύπου coin-cell μπορεί να εκραγεί εάν δεν τοποθετηθεί, χρησιμοποιηθεί, διακινηθεί ή απορριφθεί σωστά. Η απόρριψη της μπαταρίας τύπου coin-cell πρέπει να γίνεται σύμφωνα με τις τοπικές οδηγίες ή κανονισμούς.

Αν το προϊόν δεν συμπεριφέρεται όπως αναμένεται ή αν έχετε αμφιβολίες σχετικά με την ηλεκτρική ασφάλεια, καλέστε αμέσως τον αριθμό ανοιχτής επικοινωνίας της TOSHIBA ή έναν εξουσιοδοτημένο μεταπωλητή!

Σύντομη περιήγηση

Σε αυτήν την ενότητα περιγράφονται τα διάφορα εξαρτήματα του 3D Sound Bar SB1. Για μια περιγραφή του κάθε εξαρτήματος, ανατρέξτε στον πίνακα κάτω από κάθε εικόνα.

3D Sound Bar SB1

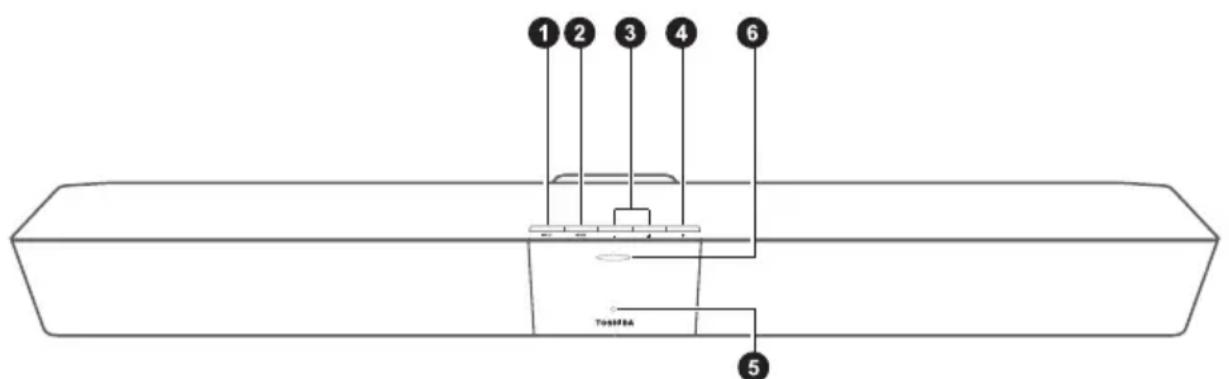

Πρόσοψη

1 2 3 4 6 TestRed 5

(Εικόνα) Η πρόσοψη του 3D Sound Bar SB1

Στοιχείο Εξάρτημα Περιγραφή

1 ΚουμπίINPUT

Επιλέγει την πηγή (με τη σειρά Aux-in, Line-in, Optical, Coaxial και μετά πίσω στο Aux-in).To sound bar είναι ρυθμισμένο σε λειτουργία Aux-in από προεπιλογή.

ΣΗΜΕΙΩΣΗ

To sound bar θα επανέλθει μετά την τελευταία σας επιλογή λειτουργίας από την κατάσταση αναμονής με συνδεδεμένο το τροφοδοτικό ΑС. Ωστόσο, αν αποσυνδέσετε το τροφοδοτικό ΑС και το συνδέσετε ξανά, το sound bar θα ξεκινήσει τη λειτουργία του με το Aux-in από προεπιλογή.

Στοιχείο	Εξάρτημα	Περιγραφή
2	MODE	Επιλογή λειτουργίας ήχου.
3	Ρυθμιστικό έντασης ήχου +/-	Αυξάνει/μειώνει την ένταση ήχου.
4	ΤΡΟΦΟΔΟΣΙΑ ΡΕΥΜΑΤΟΣ	Ενεργοποιεί το sound bar ή το θέτει σε λειτουργία αναμονής.
5	Αισθητήρας σήματος τηλεχειρισμού	Λαμβάνει τα σήματα του τηλεχειριστηρίου.
6	Ενδεικτική λυχνία λειτουργίας	Ανάβει λευκή όταν το sound bar είναι ενεργοποιημένο και κόκκινη όταν είναι απενεργοποιημένο ή σε λειτουργία αναμονής.

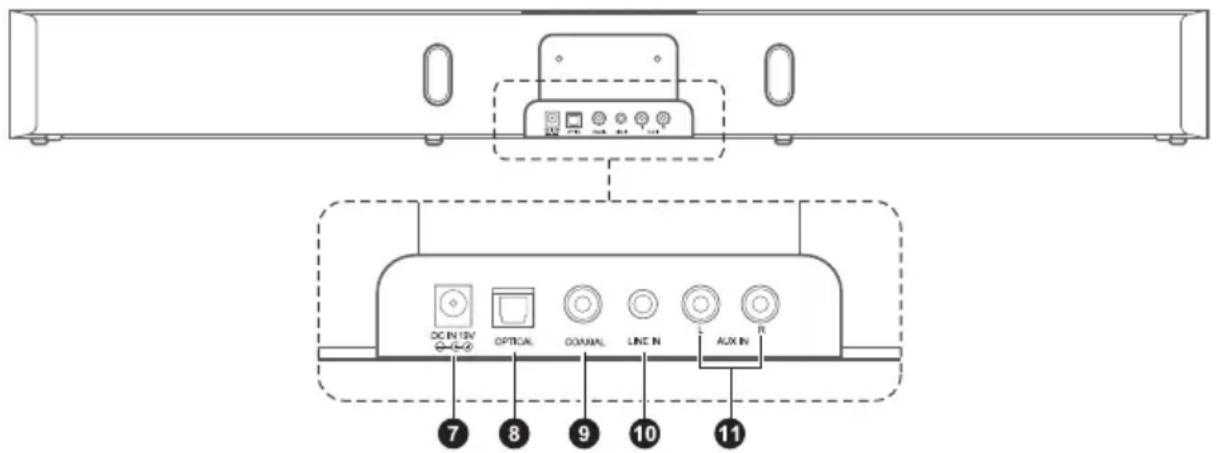

Πίσω όψη

DC IN 12V OPTICAL COAL/AL LINE IN ALX IN 7 8 9 10 11

(Εικόνα) Η πίσω όψη του 3D Sound Bar SB1

Στοιχείο Εξάρτημα Περιγραφή
7 ΥποδοχήDC IN	Σύνδεση για το παρεχόμενο τροφοδοτικό AC(παρέχεται μαζί με το 3D Sound Bar SB1).
8 ΥποδοχήOPTICAL	Σύνδεση για μια συσκευή οπτικής εξόδουήχου με χρήση ενός οπτικού καλωδίου ήχου(δεν παρέχεται).
9 ΥποδοχήCOAXIAL	Σύνδεση για μια συσκευή ομοαξονικήςεξόδου ήχου με χρήση ομοαξονικούκαλωδίου ήχου (δεν παρέχεται).
10 ΥποδοχήLINE IN	Σύνδεση για μια συσκευή εξόδου ήχου μεχρήση καλωδίου ήχου 3,5 mm - RCA(παρέχεται μαζί με το 3D Sound Bar SB1).
11 Υποδοχές L/RAUX IN	Σύνδεση για μια συσκευή εξόδου ήχου μεχρήση καλωδίου ήχου 3,5 mm - RCA(παρέχεται μαζί με το 3D Sound Bar SB1).

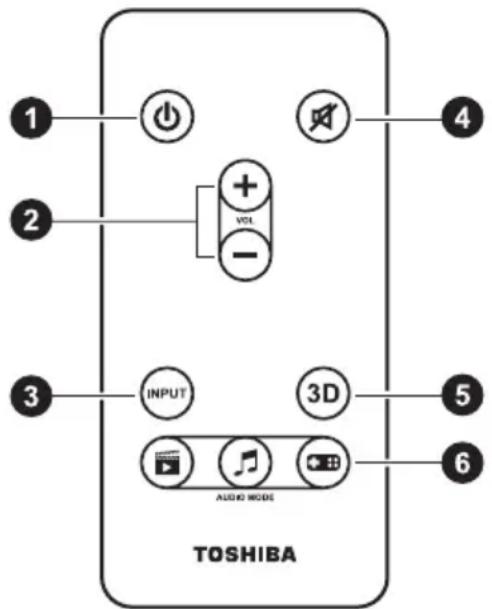

Τηλεχειριστήριο

To 3D Sound Bar SB1 παρέχεται μαζί με ένα τηλεχειριστήριο.

1 2 3 TOSHIBA INPUT VOL - 3D AUDIO MODE 4 5 6

(Εικόνα) Το τηλεχειριστήριο

Στοιχείο Όνομα κουμπιού		Λειτουργία
1 ΤΡΟΦΟΔΟΣΙΑ ΡΕΥΜΑΤΟΣ		Πατήστε το για να ενεργοποιήσετε το sound bar ή για να το θέσετε σε λειτουργία αναμονής.
Στοιχείο Όνομα κουμπιού		Λειτουργία
2	Ρυθμιστικό έντασης ήχου +/-	Πατήστε το για αύξηση/μείωση της έντασης ήχου.
3	Κουμπί INPUT	Πατήστε το για να επιλέξετε την πηγή (με τη σειρά Aux-in, Line-in, Optical, Coaxial και μετά πίσω στο Aux-in).To sound bar είναι ρυθμισμένο σε λειτουργία Aux-in από προεπιλογή.
4	Σίγαση	Πατήστε το για ενεργοποίηση/ απενεργοποίηση του ήχου.
5	3D	Πατήστε το για ενεργοποίηση/ απενεργοποίηση της λειτουργίας 3D.H λειτουργίδD είναι ρυθμισμένη στην ενεργοποίηση από προεπιλογή.H λειτουργία ήχου 3D δημιουργεί μια πλούσια ακουστική εμπειρία προσθέτοντας βάθος και χώρο στον ήχο χρησιμοποιώντας το κουμπί ήχου 3D.
6	ΛΕΙΤΟΥΡΓΙΑ ΤΑΙΝΙΑΣ	Πατήστε το για να επιλέξετε τη λειτουργία ήχου Τανία.H λειτουργία ταινίας έχει βελτιστοποιηθεί για τις ζώνες συχνοτήτων φωνητικών με αύξηση της καθαρότητας του λόγου και παράλληλη βελτίωση του συνολικού ήχου.Τα φωνητικά γίνονται πιο ακριβή, με ζωηρό και ευκρινή ήχο και εξαιρετική καθαρότητα.
	ΛΕΙΤΟΥΡΓΙΑ ΜΟΥΣΙΚΗΣ	Πατήστε το για να επιλέξετε τη λειτουργία ήχου Μουσική.H λειτουργία Μουσική έχει βελτιστοποιηθεί ώστε να δημιουργεί ένα ισορροπημένο αλλά και ατμοσφαιρικό ηχητικό περιβάλλον που εμπλουτίζει τη μουσική σύνθεση.
	ΛΕΙΤΟΥΡΓΙΑ ΠΑΙΧΝΙΔΙΟΥ	Πατήστε το για να επιλέξετε τη λειτουργία ήχου Παιχνίδι.H λειτουργία Παιχνίδι έχει βελτιστοποιηθεί έτσι ώστε να παρέχει μια πλούσια ακουστική εμπειρία με αύξηση των μπάσων και των πρίμων για ζωηρά εφέ που δίνουν την αίσθηση κίνησης του ήχου που περιβάλλει τους ακροατές.

Εκινώντας

Ανατρέξτε στις παρακάτω εικόνες για τη σωστή ρύθμιση της συσκευής σας.

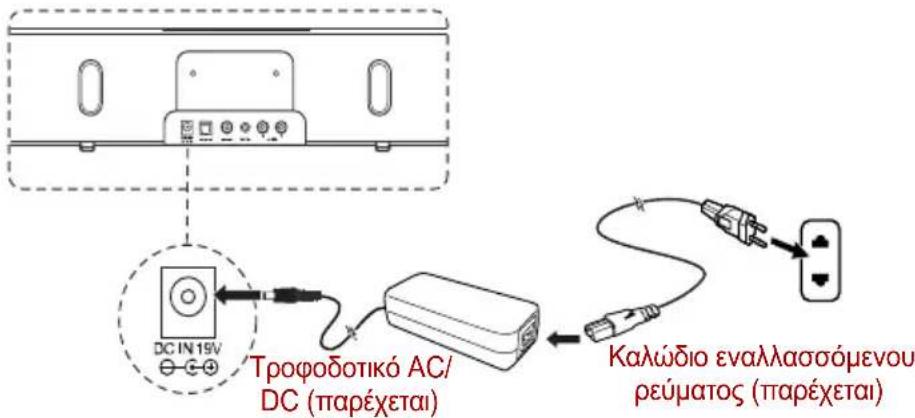

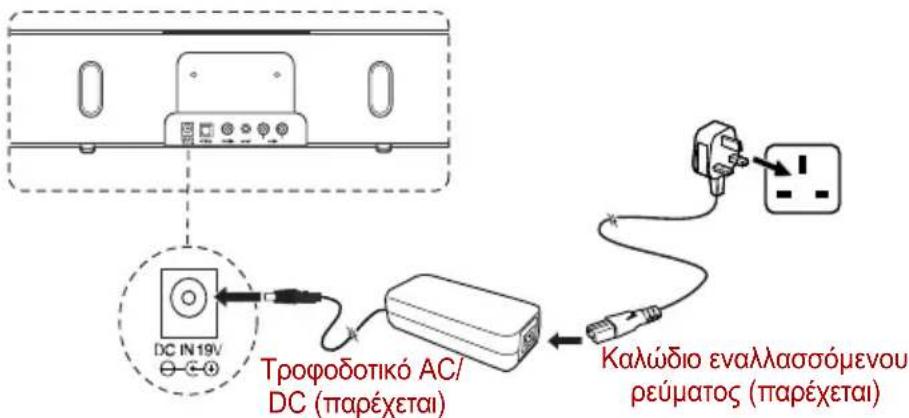

Σύνδεση του τροφοδοτικού

Επιλέξτε το σωστό βύσμα για σύνδεση σε ένα τροφοδοτικό AC. Συνδέστε το ένα άκρο του καλωδίου τροφοδοτικού AC στην υποδοχή DC IN στο πίσω μέρος του sound bar και το άλλο άκρο σε μια ηλεκτρική πρίζα. Η ενδεικτική λυχνία λειτουργίας στην πρόσοψη ανάβει λευκή όταν το sound bar είναι ενεργοποιημένο.

DC IN 19V 'Trofoobotikó AC/ DC (παρέχεται) Καλώδιο εναλλασσόμενου ρεύματος (παρέχεται)

(Εικόνα) Σύνδεση του καλωδίου ρεύματος στο τροφοδοτικό (βύσμα 2 ακίδων)

Trofoobotikó AC/ DC (paréxetai) Kalwódio εναλλασσόμενου ρεύματος (paréxetai)

(Εικόνα) Σύνδεση του καλωδίου ρεύματος στο τροφοδοτικό (βύσμα 3 ακίδων)

ΣΗΜΕΙΩΣΗ

To sound bar θα μεταβεί αυτόματα σε λειτουργία αναμονής σε 10 λεπτά αν δεν εξάγεται ήχος.

Χρήση του τηλεχειριστηρίου

Αφαιρέστε το πλαστικό φύλλο προτού θέσετε σε λειτουργία το τηλεχειριστήριο για πρώτη φορά.

(Εικόνα) Αφαίρεση του πλαστικού φύλλου πριν από τη λειτουργία του τηλεχειριστηρίου

Ακολουθείτε τις παρακάτω οδηγίες κατά τη χρήση του τηλεχειριστηρίου:

Στρέψτε το τηλεχειριστήριο προς τον αισθητήρα σήματος τηλεχειρισμού και πατήστε τα κουμπιά.
■ Απόσταση: Περίπου 5m μπροστά από τον αισθητήρα σήματος τηλεχειρισμού.
Γωνία: Περίπου 30° προς κάθε κατεύθυνση μπροστά από τον αισθητήρα σήματος τηλεχειρισμού.

Αντικατάσταση της μπαταρίας

Το τηλεχειριστήριο παρέχεται μαζί με μία μπαταρία CR2025 (3V). Για να αντικαταστήσετε την μπαταρία, ακολουθήστε τις παρακάτω οδηγίες.

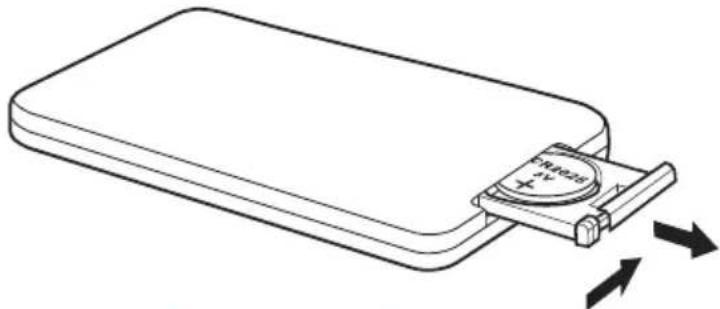

1. Ανοίξτε την πόρτα της μπαταρίας.

(Εικόνα) Άνοιγμα της πόρτας της μπαταρίας

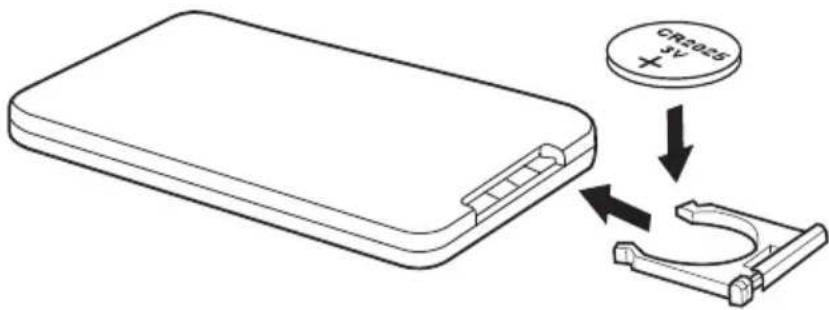

1. Αφαιρέστε την εξαντλημένη μπαταρία και εισαγάγετε τη νέα μπαταρία.

CR2025 3V

(Εικόνα) Εισαγωγή της νέας μπαταρίας

ΣΗΜΕΙΩΣΗ

Αν το τηλεχειριστήριο δεν λειτουργεί σωστά ή αν μειωθεί το εύρος λειτουργίας, αντικαταστήστε την μπαταρία με μια καινούρια.

Πατήστε τα κουμπιά του τηλεχειριστηρίου ανά διαστήματα του ενός δευτερολέπτου για να επιβεβαιώσετε τη σωστή λειτουργία.

Τοποθέτηση του 3D Sound Bar SB1

To sound μπορεί να τοποθετηθεί αυτόνομο σε ένα τραπτέζι ή να προσαρτηθεί σε έναν τοίχο.

(Eikóva) To 3D Sound Bar SB1 τοποθετημένο στο τραπέζι

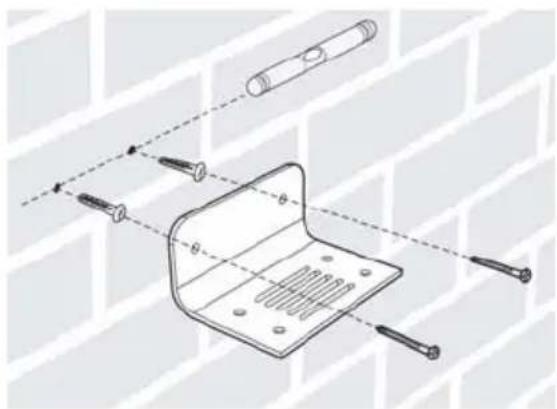

1) Κάντε δύο οπές με διάμετρο 7 mm που πρέπει να είναι οριζόντιες. (το επιτοίχιο κιτ δεν περιλαμβάνει το μετρητή στάθμης)
2) Στερεώστε τα ούπα μέσα στις οπές
3) Σταθεροποιήστε το βραχίονα με τις βίδες

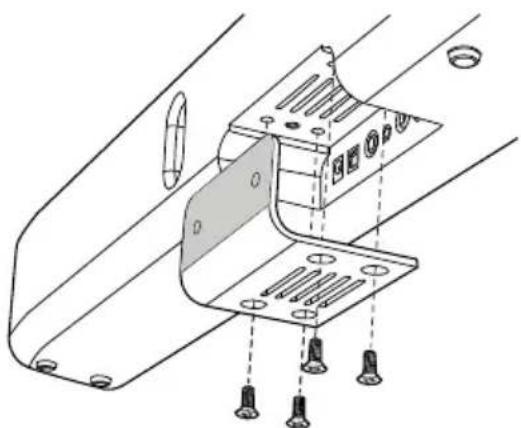

4) Σταθεροποιήστε το sound bar στο βραχίονα

(Eikóva) To 3D Sound Bar SB1 προσαρτημένο στον τοίχο

Σύνδεση στη συσκευή ήχου

Ακολουθήστε αυτές τις οδηγίες για να δρομολογήσετε τα εξωτερικά σήματα ήχου από συσκευές όπως μια τηλεόραση προς το sound bar μέσω των υποδοχών OPTICAL, COAXIAL, L/R AUX IN και LINE IN.

Χρήση των υποδοχών AUX IN

1. Συνδέστε ένα καλώδιο ήχου RCA 3,5mm (παρέχεται μαζί με το sound bar) από τις υποδοχές L/R AUX IN στο sound bar στις υποδοχές AUDIO OUT σε μια τηλεόραση, μια συσκευή αναπαραγωγής DVD ή άλλη συσκευή ήχου.

High Definition TV OR Blu-ray™/ DVD Player Kalaódió úxou 3,5 mm προς RCA (παρέχεται) LINE OUT

(Εικόνα) Σύνδεση αναλογικού καλωδίου ήχου

ΣΗΜΕΙΩΣΗ

Μπορείτε να συνδέσετε το sound bar στην τηλεόραση χρησιμοποιώντας ένα από τα παρακάτω καλώδια:

Καλώδιο ήχου RCA 3,5mm - (παρέχεται μαζί με το sound bar)

Καλώδιο RCA - RCA (δεν παρέχεται)

2 Πατήστε το κουμπί INPUT στο sound bar ή στο τηλεχειριστήριο για μετάβαση στην είσοδο AUX IN.

Χρήση της υποδοχής LINE IN

1. Συνδέστε ένα καλώδιο ήχου RCA 3,5mm (παρέχεται μαζί με το sound bar) από την υποδοχή LINE IN στο sound bar στην υποδοχή LINE OUT σε μια συσκευή ήχου.

High Definition TV OR Blu-ray™/ DVD Player Kalaúdio ήχου 3,5 mm προς RCA (παρέχεται)

(Εικόνα) Σύνδεση καλωδίου ήχου 3,5mm

ΣΗΜΕΙΩΣΗ

Μπορείτε να συνδέσετε το sound bar στην τηλεόραση χρησιμοποιώντας ένα από τα παρακάτω καλώδια:

■ Καλώδιο ήχου RCA 3,5mm - (παρέχεται μαζί με το sound bar)

Καλώδιο ήχου 3,5mm - 3,5mm (δεν παρέχεται)

2 Πατήστε το κουμπί INPUT στο sound bar ή στο τηλεχειριστήριο για μετάβαση στην είσοδο LINE IN.

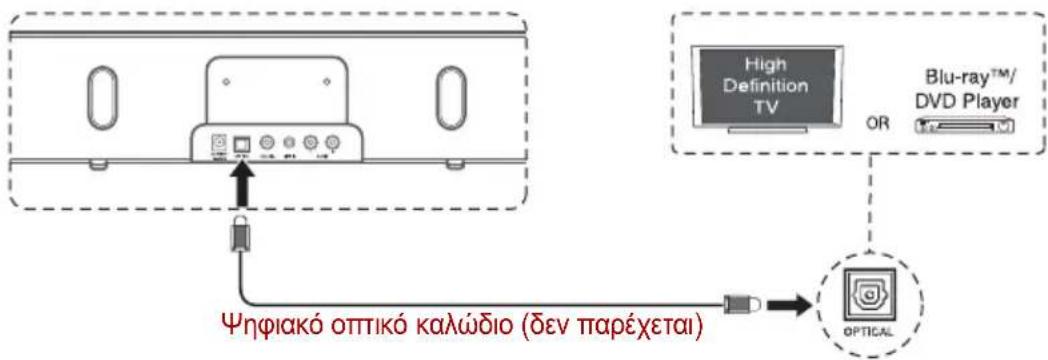

Χρήση της υποδοχής OPTICAL

1. Συνδέστε ένα οπτικό καλώδιο (δεν παρέχεται) από την υποδοχή OPTICAL στο sound bar στην υποδοχή OPTICAL OUT σε μια τηλεόραση, συσκευή αναπαραγωγής DVD ή άλλη συσκευή ήχου.

(Εικόνα) Σύνδεση οπτικού καλωδίου

2 Πατήστε το κουμπί INPUT στο sound bar ή στο τηλεχειριστήριο για μετάβαση στην είσοδο OPTICAL.

ΣΗΜΕΙΩΣΗ

To sound bar έχει σχεδιαστεί για να υποστηρίζει μόνο το ψηφιακό σήμα PCM (παλμοκωδική διαμόρφωση). Για να ρυθμίσετε το σήμα ήχου από εξωτερικές πηγές (π.χ. συσκευή αναπαραγωγής Blu-ray™ και DVD), μην επιλέγετε “DTS” ή “Dolby Digital”. Διαφορετικά, δεν θα ακουστεί ήχος από το sound bar.

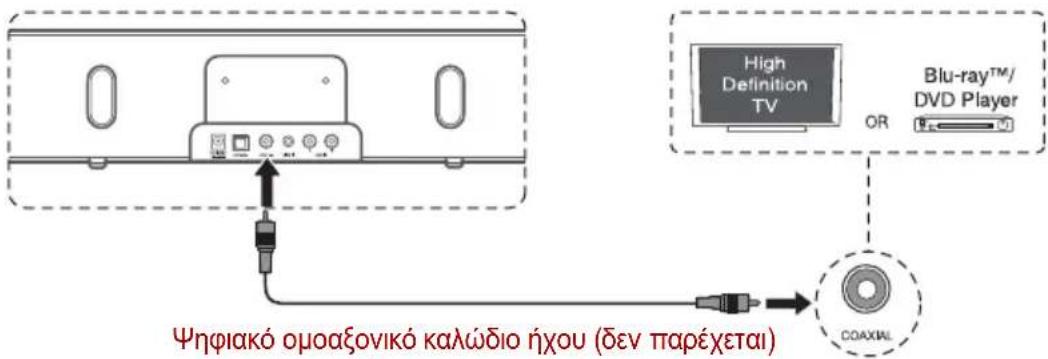

Χρήση της υποδοχής COAXIAL

1. Συνδέστε ένα ομοαξονικό καλώδιο ψηφιακού ήχου (δεν παρέχεται) από την υποδοχή COAXIAL στο sound bar στην υποδοχή COAXIAL OUT σε μια τηλεόραση, συσκευή αναπαραγωγής DVD ή άλλη συσκευή ήχου.

High Definition TV OR Blu-ray™/ DVD Player Ψηφιακό ομοαξονικό καλώδιο ήχου (δεν παρέχεται) COAXIAL

Ψηφιακό ομοαξονικό καλώδιο ήχου (δεν παρέχεται) (Εικόνα) Σύνδεση ομοαξονικού καλωδίου ψηφιακού ήχου

2 Πατήστε το κουμπί INPUT στο sound bar ή στο τηλεχειριστήριο για μετάβαση στην είσοδο COAXIAL.

ΣΗΜΕΙΩΣΗ

To sound bar έχει σχεδιαστεί για να υποστηρίζει μόνο το ψηφιακό σήμα PCM (παλμοκωδική διαμόρφωση). Για να ρυθμίσετε το σήμα ήχου από εξωτερικές πηγές (π.χ. συσκευή αναπαραγωγής Blu-ray™ και DVD), μην επιλέγετε “DTS” ή “Dolby Digital”. Διαφορετικά, δεν θα ακουστεί ήχος από το sound bar.

3D Sound

To sound bar παρουσιάζει την τεχνολογία ήχου Sonic Emotion® Absolute 3D που παρέχει τη βέλτιστη ακουστική εμπειρία από μία συσκευή χωρίς πρόσθετη καλωδίωση. Η συσκευή τοποθέτησης και άμεσης λειτουργίας (plug and play) δημιουργεί τη δυνατότητα πολλαπλών χρήσεων, με αποτέλεσμα να διασφαλίζεται υψηλή ποιότητα ήχου.

Μπορείτε να επιλέξετε από τρεις διαφορετικές λειτουργίες ήχου (Ταινία, Μουσική ή Παιχνίδι), ανάλογα με τον τύπο πηγής που θέλετε να απολαύσετε. Επιλέξτε μια λειτουργία ήχου με βάση το υλικό της πηγής και το προσωπικό σας γούστο.

Πληροφορίες για την τεχνολογία ήχου Sonic Emotion® 3D

Η τεχνολογία Sonic Emotion® Absolute 3D δημιουργεί την ακουστική εμπειρία. Η τεχνολογία Absolute 3D χρησιμοποιεί τη λειτουργία ελέγχου ηχητικού πεδίου για να μετατρέψει το δωμάτιο του ακροατή σε έναν εικονικά δημιουργημένο χώρο φυσικών ήχων.

Η σύνθεση ηχητικού τοπίου αποτελεί τη βάση του ελέγχου ηχητικού πεδίου, καθώς παράγονται και διαχέονται ηχητικά κύματα σε ολόκληρη την περιοχή ακρόασης, καταπλήσσοντας έτσι όλους τους ακροατές, καθώς το δωμάτιο πλημμυρίζει από ήχους υψηλής ποιότητας ανεξάρτητα από τη θέση των ακροατών. Ακριβώς όπως και σε ένα φυσικό περιβάλλον, οι ήχοι ακούγονται από όλες τις κατευθύνσεις ανεξάρτητα από τη θέση της συσκευής.

Συχνές ερωτήσεις

Ερώτηση 1:

Δεν είναι δυνατή η ενεργοποίηση του sound bar.

Απάντηση:

Βεβαιωθείτε ότι το τροφοδοτικό ΑС είναι συνδεδεμένο στο sound bar και ότι είναι επίσης συνδεδεμένο σωστά σε μια πρίζα τοίχου.

Πατήστε το κουμπί λειτουργίας στο πάνω μέρος του sound bar και ελέγξτε αν η ενδεικτική λυχνία λειτουργίας ανάβει λευκή.

Ερώτηση 2:

Δεν ακούγεται ήχος από το sound bar.

Απάντηση:

Αυτό το πρόβλημα μπορεί να έχει διάφορες αιτίες. Ελέγξτε τα παρακάτω:

■ Πατήστε το ρυθμιστικό έντασης ήχου +/- στο sound bar.
■ Βεβαιωθείτε ότι η πηγή που έχετε επιλέξει στέλνει ήχο. Αν υπάρχει σύνδεση με την τηλεόρασή σας, βεβαιωθείτε ότι η τηλεόραση είναι ρυθμισμένη για έξοδο ήχου.
■ Βεβαιωθείτε ότι οι συνδέσεις ήχου δεν είναι χαλαρές.
■ Βεβαιωθείτε ότι έχετε επιλέξει τη σωστή πηγή (είσοδο).
■ Πατήστε το κουμπί Σίγαση στο τηλεχειριστήριο για να βεβαιωθείτε ότι δεν έχει ενεργοποιηθεί η σίγαση στο sound bar.

Ερώτηση 3:

Το τηλεχειριστήριο δεν λειτουργεί σωστά.

Απάντηση:

Αυτό το πρόβλημα μπορεί να έχει διάφορες αιτίες. Ελέγξτε τα παρακάτω:

■ Βεβαιωθείτε ότι το πλαστικό φύλλο έχει αφαιρεθεί πριν τεθεί σε λειτουργία το τηλεχειριστήριο.
■ Το τηλεχειριστήριο είναι στραμμένο απευθείας στον αισθητήρα σήματος τηλεχειρισμού του sound bar.
■ Το τηλεχειριστήριο δεν χρησιμοποιείται από πολύ μακρινή απόσταση από το sound bar.
■ Τίποτα δεν εμποδίζει τον αισθητήρα σήματος τηλεχειρισμού (βρίσκεται στην πρόσοψη του sound bar).

Λοιπά

Τα παρελκόμενα αυτής της σειράς προϊόντων μπορεί να εξαρτώνται από το μοντέλο. Για πληροφορίες, ανατρέξτε στη συσκευασία, στη λίστα προϊόντων ή επικοινωνήστε με τον αντιπρόσωπο της περιοχής σας.

Η εταιρεία δεν υποχρεούται να εκδώσει προειδοποίηση για περαιτέρω βελτίωση του προϊόντος, για αλλαγή στο σχεδιασμό της εμφάνισής του και για τυχόν ενημέρωση των προδιαγραφών του.

Η εικόνα μπορεί να διαφέρει λίγο από το πραγματικό προϊόν.

Προδιαγραφές

3D Sound Bar SB1

Γενικές πληροφορίες	Περιγραφή
Απαιτήσεις ρεύματος	19V DC, 3.42A
Έξοδος ισχύος	Συνολικά 80W, 6 Drivers, μπάσο 20W*2, πλήρες εύρος 10W x 4
Κατανάλωση ενέργειας	80 W
Αντίσταση 8 Ω
Διαστάσεις (πλάτος x ύψος x βάθος)	33.5" x 3.6" x 3.2" (850 x 95.2 x 82.5mm)
Βάρος Περίπου 7.3 lbs (3.3kg)
Απόκριση συχνότητας	57Hz-18.3KHz
Αναλογία σήματος προς θόρυβο	>60 dB
Αλλοίωση <10%

ΣΗΜΕΙΩΣΗ

Η εμφάνιση και οι προδιαγραφές μπορεί να διαφέρουν και να αλλάξουν χωρίς ειδοποίηση.

Εμπορικά σήματα

To Sonic Emotion είναι σήμα κατατεθέν της sonic emotion ag.

Στο παρόν εγχειρίδιο ενδέχεται να χρησιμοποιούνται και άλλα εμπορικά σήματα ή σήματα κατατεθέντα που δεν περιλαμβάνονται εδώ.

Υποστήριξη της Toshiba

Χρειάζεστε βοήθεια;

Για τις τελευταίες ενημερώσεις των προγραμμάτων οδήγησης, τα εγχειρίδια χρήσης και τις συχνές ερωτήσεις, ανατρέξτε στη σελίδα υποστήριξης επιλογών και υπηρεσιών της TOSHIBA:

http://computers.toshiba.eu/options-support

Ανατρέξτε στη διεύθυνση http://computers.toshiba.eu/options-warranty για τους αριθμούς ανοιχτής επικοινωνίας της TOSHIBA.

Κανονιστικές πληροφορίες

Συμμόρφωση κατά ΚΕ

CE

Το προϊόν αυτό φέρει σήμανση CE για τη συμμόρφωσή του με τις ουσιώδεις απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας 1999/5/ΕΚ. Υπεύθυνη για τη σήμανση CE είναι η Toshiba Europe GmbH Hammfelddamm 8, 41460 Neuss, Γερμανία. Ένα αντίγραφο της επίσημης δήλωσης συμμόρφωσης μπορείτε να λάβετε από την παρακάτω τοποθεσία web: http://epps.toshiba-teg.com.

Η συσκευή αυτή και ο αρχικός προαιρετικός εξοπλισμός της έχουν σχεδιαστεί για να πληρούν τα σχετικά πρότυπα περί ηλεκτρομαγνητικής συμβατότητας και ασφαλείας. Παρ' όλα αυτά, η TOSHIBA δεν μπορεί να εγγυηθεί ότι το παρόν προϊόν εξακολουθεί να πληροί αυτά τα πρότυπα περί ηλεκτρομαγνητικής συμβατότητας, στην περίπτωση που συνδεθούν άλλες μονάδες ή καλώδια που δεν παράγονται από την TOSHIBA. Σε αυτή την περίπτωση, τα άτομα που έχουν συνδέσει αυτές τις άλλες μονάδες/καλώδια πρέπει να διασφαλίσουν ότι το σύστημα (δηλ. το sound bar μαζί με τον προαιρετικό εξοπλισμό/τα καλώδια) εξακολουθεί να πληροί τα απαιτούμενα πρότυπα. Προκειμένου να αποφευχθούν γενικά προβλήματα ηλεκτρομαγνητικής συμβατότητας, θα πρέπει να τηρούνται οι παρακάτω κατευθυντήριες οδηγίες:

Θα πρέπει να συνδέεται/ χρησιμοποιείται μόνον προαιρετικός εξοπλισμός που φέρει σήμανση CE
Θα πρέπει να συνδέονται μόνο τα καλύτερα δυνατά θωρακισμένα καλώδια.

Περιβάλλον εργασίας

Η Ηλεκτρομαγνητική Συμβατότητα (ΗΜΣ) αυτού του προϊόντος έχει επιβεβαιωθεί με το συνήθη τρόπο για αυτή την κατηγορία προϊόντων. Το προϊόν σας δεν προορίζεται για βιομηχανική χρήση, αλλά μόνο για προσωπική. Κανένα άλλο περιβάλλον εργασίας δεν έχει επιβεβαιωθεί από την Toshiba και η χρήση αυτού του προϊόντος σε αυτά τα περιβάλλοντα εργασίας μπορεί να υπόκειται σε περιορισμούς ή να μην είναι συνιστώμενη. Πιθανές συνέπειες από τη χρήση αυτού του προϊόντος σε μη επιβεβαιωμένα περιβάλλοντα εργασίας μπορεί να είναι οι εξής:

Παρεμβολές από άλλα προϊόντα ή από αυτό το προϊόν στη γύρω περιοχή, με αποτέλεσμα να προκληθεί προσωρινή δυσλειτουργία ή απώλεια/ καταστροφή δεδομένων.

Παράδειγμα μη επιβεβαιωμένου περιβάλλοντος εργασίας και σχετικών συσκευών:

Βιομηχανικό περιβάλλον (π.χ. περιβάλλον όπου χρησιμοποιείται κυρίως δίκτυο τριφασικού ρεύματος τάσης 380V): κίνδυνος παρεμβολών από αυτό το προϊόν λόγω πιθανών ισχυρών ηλεκτρομαγνητικών πεδίων ιδιαίτερα δίπλα σε μεγάλα μηχανήματα ή μονάδες ισχύος.

Ιατρικό περιβάλλον: η συμβατότητα με την οδηγία για τα ιατροτεχνολογικά προϊόντα δεν έχει επιβεβαιωθεί από την Toshiba, συνεπώς, αυτό το προϊόν δεν μπορεί να χρησιμοποιηθεί ως ιατρικό χωρίς περαιτέρω επιβεβαίωση. Η χρήση σε συνηθισμένα περιβάλλοντα γραφείου π.χ. σε νοσοκομεία, δεν δημιουργεί προβλήματα, εφόσον δεν υπάρχει περιορισμός από το αρμόδιο διοικητικό προσωπικό.

Κανονισμός REACH

Οι παρακάτω πληροφορίες ισχύουν μόνο για τα κράτη-μέλη της ΕΕ: Κανονισμός REACH - Δήλωση συμμόρφωσης

Ο νέος κανονισμός της Ευρωπαϊκής Ένωσης (ΕΕ) περί χημικών ουσιών, REACH (Καταχώρηση, Αξιολόγηση, Αδειοδότηση Χημικών), ισχύει από την 1 Ιουνίου 2007.

Η Toshiba δεσμεύεται για την εκπλήρωση όλων των απαιτήσεων του κανονισμού REACH και για την παροχή στους πελάτες της των σχετικών πληροφοριών για τις χημικές ουσίες που περιέχονται στα προϊόντα της σύμφωνα με τον κανονισμό REACH.

Επισκεφθείτε την παρακάτω τοποθεσία στο web www.toshiba-europe.com/computers/info/reach για πληροφορίες σχετικά με την παρουσία στα προϊόντα μας ουσιών που περιλαμβάνονται στον κατάλογο υποψηφίων χημικών σύμφωνα με το άρθρο 59(1) του Κανονισμού (ΕΚ) Αριθ. 1907/2006 (“REACH”) σε συγκέντρωση πάνω από 0,1% κατά βάρος.

Οι παρακάτω πληροφορίες αφορούν μόνο σε κράτη μέλη της Ε.Ε:

Απόρριψη των προϊόντων

Το σύμβολο του διαγραμμένου κάδου υποδεικνύει ότι τα προϊόντα δεν πρέπει να συλλέγονται και να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Οι ενσωματωμένες μπαταρίες και οι συσσωρευτές απορρίπτονται μαζί με το προϊόν. Θα διαχωριστούν στα κέντρα ανακύκλωσης.

Η μαύρη γραμμή υποδεικνύει ότι το προϊόν διατέθηκε στην αγορά μετά τις 13 Αυγούστου του 2005.

Τηρώντας την ξεχωριστή συλλογή των μπαταριών, συμβάλλετε στη διασφάλιση της σωστής απόρριψης των προϊόντων και των μπαταριών και βοηθάτε στην πρόληψη των αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία.

Για περισσότερες πληροφορίες σχετικά με τα προγράμματα συλλογής και ανακύκλωσης που διατίθενται στη χώρα σας, επισκεφθείτε την τοποθεσία μας στο web (http://eu.computers.toshiba-europe.com) ή επικοινωνήστε με το αρμόδιο γραφείο στην περιοχή σας ή με το κατάστημα από το οποίο αγοράσατε το προϊόν.

Απόρριψη των μπαταριών ή/και συσσωρευτών

Το σύμβολο του διαγραμμένου κάδου υποδεικνύει ότι οι μπαταρίες ή/και οι συσσωρευτές δεν πρέπει να συλλέγονται και να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Αν η μπαταρία ή ο συσσωρευτής περιέχει μεγαλύτερη ποσότητα μολύβδου (Pb), υδραργύρου (Hg) ή/και καδμίου (Cd) από τις τιμές που καθορίζονται στην Οδηγία περί μπαταριών (2006/66/EK), τότε το χημικό σύμβολο του μολύβδου (Pb), του υδραργύρου (Hg) ή/και του καδμίου (Cd) θα εμφανίζεται κάτω από το σύμβολο του διαγραμμένου κάδου.

Τηρώντας την ξεχωριστή συλλογή των μπαταριών, συμβάλλετε στη διασφάλιση της σωστής απόρριψης των προϊόντων και των μπαταριών και βοηθάτε στην πρόληψη των αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία.

Για περισσότερες πληροφορίες σχετικά με τα προγράμματα συλλογής και ανακύκλωσης που διατίθενται στη χώρα σας, επισκεφθείτε την τοποθεσία μας στο web (http://eu.computers.toshiba-europe.com) ή επικοινωνήστε με το αρμόδιο γραφείο στην περιοχή σας ή με το κατάστημα από το οποίο αγοράσατε το προϊόν.

Επιπρόσθετες πληροφορίες

© 2012 TOSHIBA Europe GmbH. Με επιφύλαξη κάθε νόμιμου δικαιώματος.

Η TOSHIBA διατηρεί το δικαίωμα να κάνει αλλαγές σε τεχνικό επίπεδο. Η TOSHIBA δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημίες που οφείλονται άμεσα ή έμμεσα σε σφάλματα, παραλείψεις ή ανακολουθίες μεταξύ του προϊόντος και της τεκμηρίωσης.

Προφυλάξεις για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για μείωση του κινδύνου πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε την παρούσα συσκευή στη βροχή ή στην υγρασία.

ΠΡΟΣΟΧΗ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ – ΜΗΝ ΑΝΟΙΓΕΤΕ!

Για μείωση του κινδύνου ηλεκτροπληξίας, μην αφαιρείτε το κάλυμμα ή το πίσω μέρος.

Δεν υπάρχουν μέρη που επιδέχονται συντήρησης από το χρήστη στο εσωτερικό της συσκευής. Αναθέστε τη συντήρησή της σε ειδικευμένο προσωπικό συντήρησης.

Το σύμβολο με τον κεραυνό και το βέλος μέσα σε ένα ισόπλευρο τρίγωνο προορίζεται για την ειδοποίηση του χρήστη αν υπάρχει "επικίνδυνη τάση" χωρίς μόνωση μέσα στο περίβλημα του προϊόντος που μπορεί να είναι αρκετή ώστε να προκαλέσει ηλεκτροπληξία σε άτομα.

Το θαυμαστικό μέσα σε ένα ισόπλευρο τρίγωνο προορίζεται για την ειδοποίηση του χρήστη αν υπάρχουν σημαντικές οδηγίες λειτουργίας και συντήρησης (σέρβις) στο εγχειρίδιο που συνοδεύει τη συσκευή.

Sadržaj

Uvod....2

Sadržaj paketa 2

Sigurnosne upute ....2

Brzi pregled 4

3D Sound Bar SB1 4

Daljinski upravljač....6

Početak rada....7
