ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TOPCLEAN 1800PRO+ Ulsonix

Αυτό το Εγχειρίδιο Χρήστη έχει μεταφραστεί για την ευκολία σας χρησιμοποιώντας μηχανική μετάφραση. Έχουν καταβληθεί εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Οστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο Εγχειρίδιο Χρήστη είναι η αγγλική έκδοση. Οποιεσδήποτε αποκλίσεις ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν καμία νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο Χρήστη, ανατρέξτε στην αγγλική έκδοση αυτού του περιεχομένου, η οποία είναι η επίσημη έκδοση.

Τεχνικά δεδομένα

Περιγραφή παραμέτρου	Τιμή παραμέτρου
Όνομα προϊόντος	Μηχανή τριψίματος
Μοντέλο	TOPCLEAN 1800PRO +
Τάση τροφοδοσίας [V~] / συχνότητα [Hz]	220-240/50
Ονομαστική ισχύς [W]	1200
Διάμετρος βούρτσας [mm]	432
Ταχύτητα βούρτσας [rpm]	175
Χωρητικότητα δοχείου καθαρού νερού [l]	5
Κατηγορία προστασίας	IPX4
Διαστάσεις αποστολής (ΜxΠxY) [cm]	265 x 162 x 92
Βάρος [kg]	38,5

1. Γενική περιγραφή

Το εγχειρίδιο προορίζεται να βοηθήσει στην ασφαλή και αξιόπιστη χρήση. Το προϊόν έχει σχεδιαστεί και κατασκευαστεί αυστηρά σύμφωνα με τις τεχνικές προδιαγραφές, χρησιμοποιώντας την τελευταία τεχνολογία και εξαρτήματα και διατηρώντας τα υψηλότερα πρότυπα ποιότητας.

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΕΡΓΑΣΙΑ.

Για να διασφαλίσετε τη μακρά και αξιόπιστη λειτουργία της συσκευής, βεβαιωθείτε ότι τη χρησιμοποιείτε και τη συντηρείτε σωστά, ακολουθώντας τις οδηγίες σε αυτό το εγχειρίδιο οδηγιών. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές για τη βελτίωση της ποιότητας. Λαμβάνοντας υπόψη την τεχνική πρόοδο και τη δυνατότητα μείωσης του θορύβου, η μονάδα έχει σχεδιαστεί και κατασκευαστεί με τέτοιο τρόπο ώστε οι κίνδυνοι που προκύπτουν από τις εκπομπές θορύβου να μειώνονται στο χαμηλότερο δυνατό επίπεδο.

Επεξήγηση συμβόλων

CE	Το προϊόν συμμορφώνεται με τα ισχύοντα πρότυπα ασφαλείας.
	Διαβάστε το εγχειρίδιο πριν από τη χρήση.
	Ανακυκλώσιμο προϊόν.
	ΠΡΟΣΟΧΗ! ή ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ή ΘΥΜΗΘΕΙΤΕ! Ένα γενικό προειδοποιητικό σημάδι που περιγράφει μια δεδομένη κατάσταση.
	Να φοράτε ωτοασπίδες. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.
	Να φοράτε προστατευτικά γυαλιά.
	Να φοράτε μάσκα σούρουπου (που προστατεύει την αναπνευστική οδό).
	Να φοράτε προστατευτικά γάντια.
	Να φοράτε προστατευτικά υποδήματα.
	Να φοράτε προστατευτική στολή.
	ΠΡΟΣΟΧΗ! Στοιχεία περιστροφής!
	Μόνο για χρήση σε εσωτερικούς χώρους.

ΠΡΟΣΟΧΗ! Τα σχήματα σε αυτό το εγχειρίδιο είναι μόνο ενδεικτικά και ενδέχεται να διαφέρουν σε ορισμένες λεπτομέρειες από την πραγματική εμφάνιση του προϊόντος.

2. Ασφάλεια χρήσης

ΠΡΟΣΟΧΗ!

Διαβάστε όλες τις προειδοποιήσεις και τις οδηγίες ασφαλείας. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό ή θάνατο.

Ο όρος «συσκευή» ή «προϊόν» στις προειδοποιήσεις και την περιγραφή των οδηγιών αναφέρεται σε:

Μηχανή καθαρισμού

2.1. Нлектрикή ασφάλεια

a) Το φις αυτής της συσκευής πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε το φις με κανέναν τρόπο. Τα γνήσια φις και οι αντίστοιχες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b) Αποφύγετε να αγγίζετε γειωμένα μέρη, όπως σωλήνες, θερμάστρες, φούρνους και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας εάν το σώμα σας είναι γειωμένο και αγγίξει τη συσκευή ενώ εκτίθεται σε άμεση βροχή, υγρό οδόστρωμα ή ενώ εργάζεστε σε υγρό περιβάλλον. Εάν εισέλθει νερό στη συσκευή, υπάρχει αυξημένος κίνδυνος ζημιάς στη μονάδα και ηλεκτροπληξίας.

c) Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια.
d) Μην χρησιμοποιείτε το καλώδιο με ακούσιο τρόπο. Ποτέ μην το χρησιμοποιείτε για να μεταφέρετε τη συσκευή ή για να τραβήξετε το φις από την πρίζα. Κρατήστε το καλώδιο μακριά από πηγές θερμότητας, λάδι, αιχμηρές άκρες ή κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e) Εάν δεν μπορείτε να αποφύγετε τη χρήση του προϊόντος σε υγρό περιβάλλον, χρησιμοποιήστε μια συσκευή υπολειπόμενου ρεύματος (RCD) για να το συνδέσετε στο ηλεκτρικό δίκτυο. Η χρήση ενός RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.
f) Μην χρησιμοποιείτε τη συσκευή εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο ή παρουσιάζει σημάδια φθοράς. Ένα κατεστραμμένο καλώδιο τροφοδοσίας πρέπει να αντικαθίσταται από έναν εξειδικευμένο ηλεκτρολόγο ή από το τμήμα σέρβις του κατασκευαστή.
g) Προσέξτε ιδιαίτερα ώστε τα καλώδια τροφοδοσίας να μην πιαστούν από τα περιστρεφόμενα εξαρτήματα της συσκευής.

2.2. Ασφάλεια στον χώρο εργασίας

a) Διατηρήστε τον χώρο εργασίας τακτοποιημένο και καλά φωτισμένο. Η ακαταστασία ή ο κακός φωτισμός μπορεί να οδηγήσει σε ατυχήματα. Να είστε προνοητικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε τη μονάδα.
b) Μην χρησιμοποιείτε τη μονάδα σε εκρηκτική περιοχή, για παράδειγμα παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η μονάδα παράγει σπινθήρες που μπορούν να αναφλέξουν σκόνη ή αναθυμιάσεις.
c) Εάν εντοπίσετε οποιαδήποτε ζημιά ή ανωμαλίες στη λειτουργία του προϊόντος, απενεργοποιήστε την αμέσως και αναφέρετέ την σε ένα εξουσιοδοτημένο άτομο.
d) Εάν έχετε αμφιβολίες σχετικά με τη λειτουργία της συσκευής, επικοινωνήστε με την τεχνική υπηρεσία του κατασκευαστή.
e) Οι επισκευές στη συσκευή επιτρέπεται να πραγματοποιούνται μόνο από την υπηρεσία του κατασκευαστή. Μην επιχειρήσετε να επισκευάσετε το προϊόν μόνοι σας!
f) Σε περίπτωση γυμνής φλόγας ή πυρκαγιάς, χρησιμοποιείτε μόνο πυροσβεστήρες ξηρής σκόνης ή χιονιού (CO2) για την κατάσβεση του ενεργού εξοπλισμού.
g) Δεν επιτρέπονται παιδιά ή μη εξουσιοδοτημένα άτομα στον χώρο εργασίας. (Η απροσεξία μπορεί να οδηγήσει σε απώλεια ελέγχου της μονάδας.)
h) Χρησιμοποιήστε τη μονάδα σε καλά αεριζόμενο χώρο.
i) Ελέγχετε τακτικά την κατάσταση των αυτοκόλλητων ασφαλείας. Αντικαθιστάτε τα εάν είναι δυσανάγνωστα.

j) Φυλάξτε αυτές τις οδηγίες χρήσης για μελλοντική αναφορά. Εάν το προϊόν πρόκειται να παραδοθεί σε τρίτους, παραδώστε το μαζί με αυτό το εγχειρίδιο χρήστη.
k) Κρατήστε τα εξαρτήματα συσκευασίας και τα μικρά εξαρτήματα εγκατάστασης μακριά από παιδιά.
1) Κρατήστε τη συσκευή μακριά από παιδιά και ζώα.

Να Να προστατεύετε τα παιδιά και τους άλλους παρευρισκόμενους θυμάστε! κατά τη λειτουργία της συσκευής.

2.3. Προσωπική ασφάλεια

a) Μην χρησιμοποιείτε αυτήν τη συσκευή εάν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκούλ, ναρκωτικών ή φαρμάκων που θα μπορούσαν να επηρεάσουν την ικανότητά σας να τη χειρίζεστε.
b) Η μονάδα μπορεί να χρησιμοποιηθεί από άτομα που είναι σωματικά κατάλληλα, ικανά να τη χειριστούν και έχουν εκπαιδευτεί κατάλληλα, και τα οποία έχουν διαβάσει αυτό το εγχειρίδιο οδηγιών και έχουν εκπαιδευτεί σε θέματα επαγγελματικής ασφάλειας και υγείας.
c) Η μηχανή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών και άτομα με περιορισμένες νοητικές, αισθητηριακές και διανοητικές λειτουργίες ή έλλειψη εμπειρίας ή/και γνώσεων, εάν επιβλέπονται ή έχουν λάβει οδηγίες από άτομο υπεύθυνο για την ασφάλειά τους σχετικά με τον ασφαλή χειρισμό της μηχανής και κατανοούν τους κινδύνους που ενέχει.
d) Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική κατά τη λειτουργία αυτής της μονάδας. Μια στιγμή απροσεξίας κατά τη λειτουργία μπορεί να οδηγήσει σε σοβαρό τραυματισμό.
e) Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό όπως απαιτείται κατά τη λειτουργία της μονάδας, όπως ορίζεται στην Ενότητα 1 της επεξήγησης των συμβόλων. Η χρήση κατάλληλου, εγκεκριμένου ατομικού προστατευτικού εξοπλισμού μειώνει τον κίνδυνο τραυματισμού.
f) Για να αποτρέψετε τυχαία εκκίνηση, βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης πριν τη συνδέσετε σε πηγή ρεύματος.
g) Μην υπερεκτιμάτε τις δυνατότητές σας. Διατηρείτε την ισορροπία του σώματος και την ισορροπία ανά πάσα στιγμή κατά τη λειτουργία. Αυτό επιτρέπει τον καλύτερο έλεγχο της μηχανής σε απρόβλεπτες καταστάσεις.
h) Μην φοράτε χαλαρά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά, τα ρούχα και τα γάντια μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.
i) Το προϊόν δεν είναι παιχνίδι. Τα παιδιά πρέπει να παρακολουθούνται ώστε να μην παίζουν με τη συσκευή.

2.4. Ασφαλής χρήση του προϊόντος

a) Μην χρησιμοποιείτε τη συσκευή εάν οι διακόπτες ελέγχου δεν λειτουργούν σωστά. Οι συσκευές που δεν μπορούν να ελεγχθούν από διακόπτες είναι επικίνδυνες, δεν μπορούν να λειτουργήσουν και πρέπει να επισκευαστούν.
b) Αποσυνδέστε τη συσκευή από την παροχή ρεύματος πριν από τη ρύθμιση, τον καθαρισμό ή τη συντήρηση. Αυτή η προφύλαξη μειώνει τον κίνδυνο τυχαίας εκκίνησης.
c) Κρατήστε το αχρησιμοποίητο προϊόν μακριά από παιδιά και οποιονδήποτε δεν είναι εξοικειωμένος με τη συσκευή ή το παρόν εγχειρίδιο. Τα προϊόντα είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρους χρήστες.
d) Διατηρήστε το προϊόν σε καλή λειτουργική κατάσταση. Ελέγξτε πριν από κάθε χρήση για γενικές ζημιές ή ζημιές σε κινούμενα μέρη (ρωγμές σε εξαρτήματα και εξαρτήματα ή οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει την ασφαλή λειτουργία της συσκευής). Σε περίπτωση ζημιάς, επιστρέψτε τη συσκευή για επισκευή πριν από τη χρήση.
e) Κρατήστε το προϊόν μακριά από παιδιά.
f) Οι επισκευές και η συντήρηση πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα διασφαλίσει την ασφάλεια χρήσης.
g) Για να διασφαλίσετε την σχεδιασμένη λειτουργική ακεραιότητα της συσκευής, μην αφαιρείτε τα εργοστασιακά τοποθετημένα καλύμματα ή χαλαρώνετε τις βίδες.
h) Κατά τη μεταφορά ή τη μετακίνηση της συσκευής από την αποθήκευση στον τόπο χρήσης, τηρείτε τους κανόνες υγείας και ασφάλειας για χειροκίνητο χειρισμό που ισχύουν στη χώρα όπου χρησιμοποιείται η συσκευή.
i) Αποφύγετε καταστάσεις στις οποίες η συσκευή σταματά υπό βαριά φορτία κατά τη λειτουργία. Αυτό μπορεί να προκαλέσει υπερθέρμανση των στοιχείων κίνησης και επακόλουθη ζημιά στον εξοπλισμό.
j) Μην αγγίζετε κινούμενα μέρη ή αξεσουάρ, εκτός εάν η συσκευή είναι αποσυνδεδεμένη από την πρίζα.
k) Μην αφήνετε τη συσκευή αναμμένη χωρίς επίβλεψη.
1) Καθαρίζετε τη συσκευή τακτικά για να αποτρέψετε τη μόνιμη συσσώρευση βρωμιάς.
m) Το προϊόν δεν είναι παιχνίδι. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά χωρίς την επίβλεψη ενηλίκου.
n) Κρατήστε τη μονάδα μακριά από πηγές φωτιάς και θερμότητας.
o) Απαγορεύεται η χρήση της μηχανής σε "στεγνή", δηλαδή με άδεια δεξαμενή καθαρού νερού.
p) Πριν από οποιαδήποτε εργασία με τη συσκευή, ελέγξτε τη σωστή εγκατάσταση των βουρτσών και της δεξαμενής.
q) Η καθαρισμένη επιφάνεια πρέπει να είναι απαλλαγμένη από επικίνδυνα στοιχεία. Βεβαιωθείτε πάντα ότι δεν υπάρχουν μεταλλικά αντικείμενα ή άλλα

υλικά στην περιοχή εργασίας που, εάν εκτοξευθούν προς τα πίσω από τα περιστρεφόμενα στοιχεία, θα μπορούσαν να προκαλέσουν υλικές ζημιές ή τραυματισμό.

r) Απαγορεύεται ο καθαρισμός επιφανειών που έχουν λερωθεί με τοξικές, διαβρωτικές, εκρηκτικές κ.λπ. ουσίες.
s) Κατά την εργασία, κρατήστε τη λαβή της μηχανής και με τα δύο χέρια.
t) Προσοχή! Πριν από τη διαδικασία καθαρισμού, βρέξτε το χαλί με νερό για να μειώσετε την τριβή μεταξύ των επιφανειών!
u) Καθαρίστε ολόκληρη τη συσκευή και τις βούρτσες μετά από κάθε χρήση της συσκευής. Ασφαλίστε το καλώδιο τροφοδοσίας.
v) Κατά τη διάρκεια παρατεταμένης διακοπής στη χρήση της συσκευής, πραγματοποιήστε μια δοκιμαστική λειτουργία κάθε 15 ημέρες.
w) Εάν εμφανιστεί χαρακτηριστική οσμή ή καπνός κατά τη χρήση της συσκευής, απενεργοποιήστε αμέσως τη συσκευή!
x) Όταν χρησιμοποιείτε τη συσκευή, κινηθείτε αργά και σταθερά. Δεν επιτρέπεται να λειτουργεί μαζί με τη συσκευή.
y) Οι βούρτσες της συσκευής δεν πρέπει να περιστρέφονται δεξιόστροφα!
z) Απαγορεύεται η χρήση της συσκευής σε εξωτερικούς χώρους στη βροχή! Μπορεί να υποστεί ζημιά!
aa) Προσοχή! Η συσκευή πρέπει να φυλάσσεται σε ξηρό, καλά αεριζόμενο χώρο!
bb) Σημείωση: Χρησιμοποιείτε μόνο τις βούρτσες που παρέχονται με τη συσκευή ή προσφέρονται από τον κατασκευαστή. Η χρήση άλλων βουρτσών μπορεί να μειώσει την ασφάλεια του μηχανήματος.

ΠΡΟΣΟΧΗ! Παρόλο που το προϊόν έχει σχεδιαστεί για να είναι ασφαλές, με επαρκείς εγγυήσεις και παρά τα πρόσθετα χαρακτηριστικά ασφαλείας που παρέχονται στον χρήστη, υπάρχει ακόμα ένας μικρός κίνδυνος ατυχήματος ή τραυματισμού κατά τον χειρισμό της μονάδας. Συνιστάται προσοχή και κοινή λογική κατά τη χρήση του προϊόντος.

3. Οδηγίες χρήσης

Η συσκευή έχει σχεδιαστεί για υγρό καθαρισμό δαπέδων από σκυρόδεμα, εποξειδική ρητίνη, πλακάκια κ.λπ. Το μηχάνημα έχει σχεδιαστεί για εμπορική χρήση, όπως σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και καταστήματα ενοικίασης.

Ο χειριστής είναι υπεύθυνος για οποιαδήποτε ζημιά που προκαλείται από κακή χρήση.

3.1. Επισκόπηση προϊόντος

1 - Μοχλός ρύθμισης λαβής
2 - Κουμπί εκκίνησης
3 - Λαβή
4 - Διακόπτης ασφαλείας
5 - Κουμπί εκκίνησης
6 - Μοχλός δεξαμενής νερού
7 - Κουμπί ρύθμισης υγρού
8 - Δεξαμενή νερού
9 - Κινητήρας
10 - Τροχός
11 - Βούρτσα με σκληρές τρίχες
12 - Βούρτσα με μαλακές τρίχες
13 - Βάση στήριξης

3.2. Προετοιμασία για λειτουργία

1) Εγκατάσταση του μοχλού ελέγχου

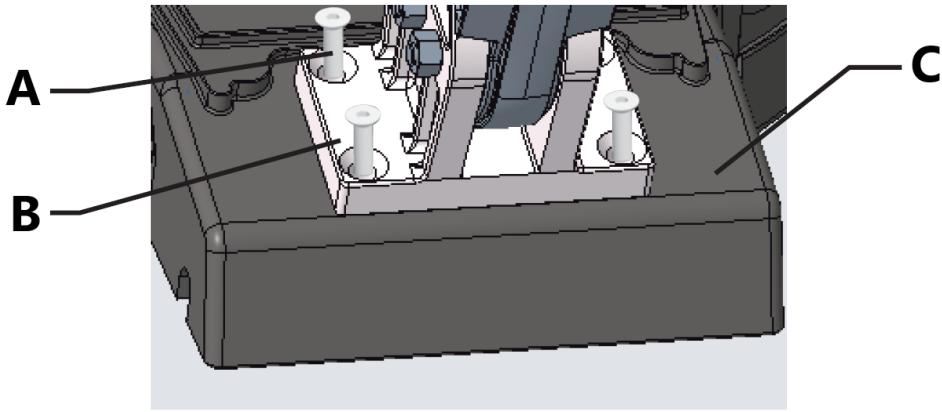

Τοποθετήστε τη βάση της λαβής ελέγχου στο πίσω μέρος του σώματος της συσκευής. Ευθυγραμμίστε τις οπές των βιδών και των δύο μερών. Βιδώστε τα χρησιμοποιημένα μέρη μεταξύ τους με τις βίδες με φρεζαρισμένη κεφαλή.

Α - Βίδες με σταυρωτή κεφαλή
B - Báση της λαβής ελέγχου
C - Το σώμα της συσκευής

2) Εγκατάσταση της δεξαμενής

a) Τοποθετήστε τη δεξαμενή στον σωλήνα της λαβής ελέγχου.
b) Χρησιμοποιήστε δύο σφιγκτήρες για να στερεώσετε τη δεξαμενή στον σωλήνα της λαβής ελέγχου. Στη συνέχεια, τοποθετήστε την πλάκα οπής και σφίξτε τα παξιμάδια στα σπειρώματα της βάσης σύσφιξης.
c) Συνδέστε τον σωλήνα νερού στην υποδοχή εξόδου νερού.

Α - Πλάκα με οπές
Β - Παξιμάδι
C - Báση σύσφιξης

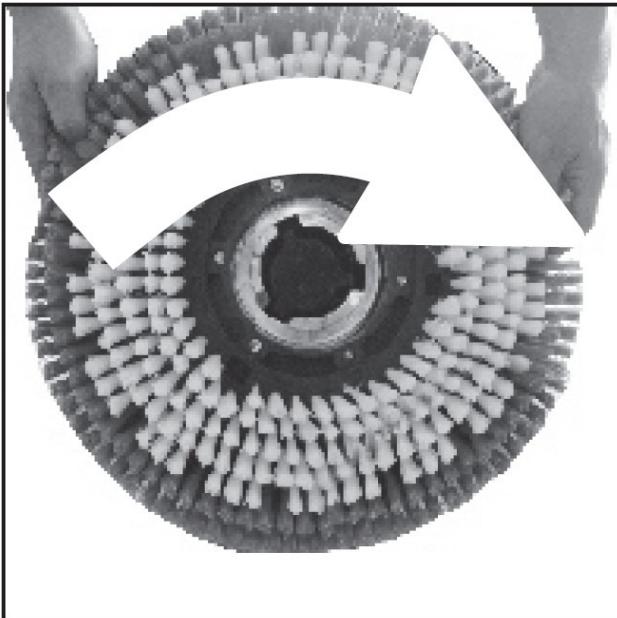

3) Συναρμολόγηση/αποσυναρμολόγηση βούρτσας

a) Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη και αποσυνδεδεμένη από την τροφοδοσία ρεύματος.
b) Γυρίστε τον κινητήρα κατά 90°, ευθυγραμμίστε τη βούρτσα με το γάντζο και συνδέστε τα.

c) Περιστρέψτε τη βούρτσα κατά 30° αριστερόστροφα για να ολοκληρώσετε τη συναρμολόγηση της βούρτσας.

d) Κατά την αποσυναρμολόγηση της βούρτσας, περιστρέψτε την κατά 30° προς τα δεξιά και στη συνέχεια η βούρτσα μπορεί να αφαιρεθεί.

4) Ρίξτε νερό στη δεξαμενή

Γεμίστε τη δεξαμενή με τη σωστή ποσότητα νερού και απορρυπαντικού ανάλογα με τις συνθήκες της εργασίας.

3.3. Εργασία με τη συσκευή

Ρυθμίστε τη λαβή του μηχανήματος έτσι ώστε ο χειριστής να μπορεί να στέκεται όρθιος και τα δύο χέρια του να είναι ελαφρώς λυγισμένα κατά την εργασία.

Κουνήστε τη λαβή ελέγχου κάθετα για να βεβαιωθείτε ότι είναι σωστά τοποθετημένη. Πατήστε το κουμπί ασφαλείας και στη συνέχεια πατήστε τα κουμπιά εκκίνησης για να ξεκινήσετε τον καθαρισμό. Όταν το μηχάνημα λειτουργεί, σηκώστε ελαφρά ή πατήστε τον μοχλό ελέγχου και στη συνέχεια το μηχάνημα μπορεί να κινηθεί προς τα δεξιά ή τα αριστερά.

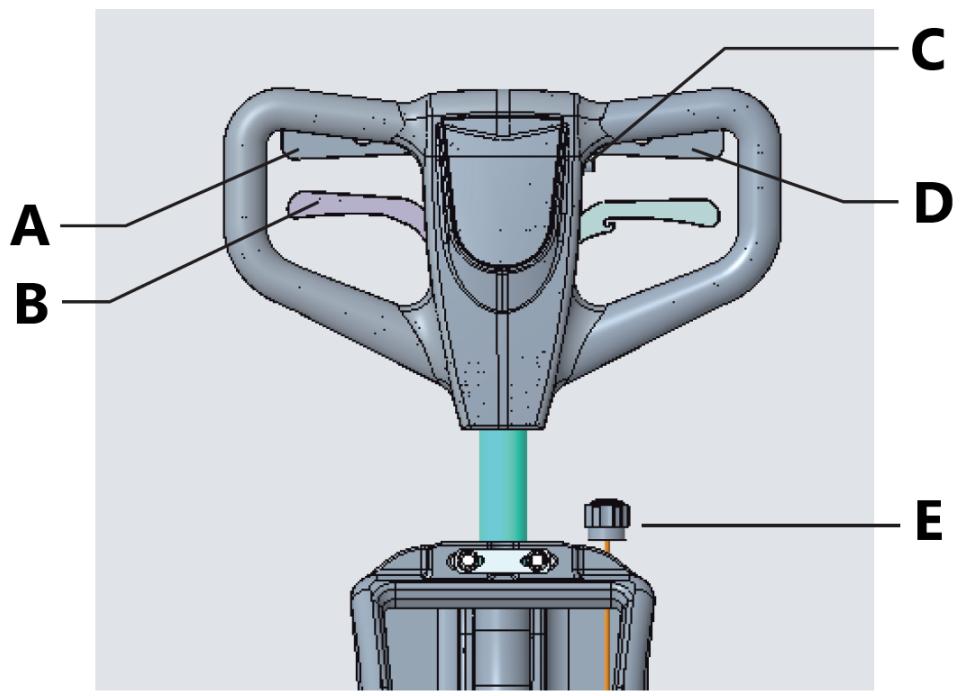

Α - Κουμπί εκκίνησης δεξιά
B - Μοχλός ρύθμισης λαβής
C - Κουμπί ασφαλείας
D - Κουμπί εκκίνησης αριστερά
Ε - Κουμπί ρύθμισης υγρού

• Πριν από τον καθαρισμό, τοποθετήστε κατάλληλες προειδοποιητικές πινακίδες.
• Κατά τον καθαρισμό της επιφάνειας, μην σταματάτε, ώστε η ένταση της βούρτσας να μην καταστρέψει το υλικό του δαπέδου.
• Η ταχύτητα της συσκευής πρέπει να προσαρμόζεται στον τύπο της επιφάνειας και την καθαριότητά της.

3.4. Καθαρισμός και συντήρηση

a) Τραβήξτε το φις από την πρίζα και αφήστε τη μονάδα να κρυώσει εντελώς πριν τον καθαρισμό, τη ρύθμιση ή την αντικατάσταση αξεσουάρ και όταν η μονάδα δεν χρησιμοποιείται. Περιμένετε μέχρι να σταματήσουν τα περιστρεφόμενα μέρη.

b) Χρησιμοποιήστε μόνο μη διαβρωτικά καθαριστικά για τον καθαρισμό επιφανειών.
c) Μετά από κάθε καθαρισμό, όλα τα μέρη πρέπει να στεγνώνουν καλά πριν από την επαναχρησιμοποίηση της συσκευής.
d) Αποθηκεύστε τη μονάδα σε ξηρό και δροσερό μέρος, προστατευμένο από την υγρασία και το άμεσο ηλιακό φως.
e) Μην ψεκάζετε τη μονάδα με ρεύμα νερού ή τη βυθίζετε σε νερό.
f) Βεβαιωθείτε ότι δεν εισέρχεται νερό από τα ανοίγματα εξαερισμού στο περίβλημα.
g) Καθαρίστε τα ανοίγματα εξαερισμού με βούρτσα και πεπιεσμένο αέρα.
h) Πραγματοποιείτε τακτικούς ελέγχους της μονάδας, ελέγχοντας την τεχνική καταλληλότητά της και τυχόν ζημιές.
i) Χρησιμοποιήστε ένα μαλακό πανί για τον καθαρισμό.

Καθημερινή συντήρηση

Όταν ολοκληρώσετε την εργασία με τη συσκευή:

1) Αδειάστε το βρώμικο νερό από τη δεξαμενή και ξεπλύνετέ την με καθαρό νερό.
2) Αφαιρέστε και καθαρίστε τη βούρτσα.
3) Τυλίξτε το καλώδιο τροφοδοσίας και κρεμάστε το στη λαβή.

Συντήρηση του κινητήρα

Εάν η μηχανή δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, συνιστάται να την ξεκινάτε κάθε 15 ημέρες, ώστε να ξεκινήσει να λειτουργεί ο κινητήρας. Αυτό θα αποτρέψει τα μουσκεμένα εξαρτήματα και τη ζημιά στον κινητήρα.

Απόρριψη χρησιμοποιημένων συσκευών

Στο τέλος της ωφέλιμης ζωής του, το προϊόν αυτό δεν πρέπει να απορρίπτεται μαζί με τα συνηθισμένα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρεται σε σημείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Αυτό υποδεικνύεται από το σύμβολο στο προϊόν, στις οδηγίες λειτουργίας ή στη συσκευασία. Τα υλικά που χρησιμοποιούνται σε αυτήν τη συσκευή είναι ανακυκλώσιμα σύμφωνα με τη σήμανσή τους. Με την επαναχρησιμοποίηση, την ανακύκλωση ή την εφαρμογή άλλων μορφών χρήσης των μηχανημάτων που χρησιμοποιούνται απόβλητα, συμβάλλετε σημαντικά στην προστασία του περιβάλλοντός μας.

Η τοπική σας αυτοδιοίκηση θα σας παράσχει πληροφορίες σχετικά με το κατάλληλο σημείο απόρριψης χρησιμοποιημένων συσκευών.

3.5. Σχέδια συναρμολόγησης

Μηχανή

1 - Στεγανοποίηση λαδιού
2 - Επάνω κάλυμμα
3 - Δακτύλιος στεγανοποίησης
4 - Τσιμούχα
5 - Ρουλεμάν Ε20
6 - Ενδιάμεσος άξονας
7 - Ρουλεμάν 16004
8 - Ρουλεμάν E15
9 - Άξονας γραναζιών
10 - Βάση γραναζιών
11 - Γρανάζι
12 - Ρουλεμάν 16011
13 - Τσιμούχα
14 - Πλανητικός οδοντωτός τροχός
15 - Στεγανοποίηση λαδιού
16 - Επάνω κάλυμμα

17 - Στέγαση κινητήρα
18 - Γωνιακή υποδοχή
19 - Πρίζα εισόδου
20 - Ανεμιστήρας ψύξης
21 - Στέγαση στάτορα
22 - Διακόπτης εκκίνησης
23 - Στροφείο
24 - Πυκνότητα
25 - Πυκνότητα
26 - Κιβώτιο ταχυτήτων
27 - Κέντρο οδήγησης
28 - Πλάκα πλήμνης κίνησης
29 - Πλάκα κίνησης
30 - Σώμα συσκευής
31 - Ελαστικό προστατευτικό κάλυμμα
32 - Τροχός
33 - Άξονας τροχού
34 - Κλείδωμα άξονα

Σύστημα ελέγχου

1 - Μπροστινό κάλυμμα της λαβής
2 - Κουμπί έναρξης
3 - Διακόπτης
4 - Ανοιξη
5 - Ροδέλα ελατηρίου
6 - Κάλυμμα πίσω λαβής
7 - Εξάγωνη βίδα υποδοχής
8 - Χαλύβδινη μπάλα
9 - Ανοιξη
10 - Προστατευτικός διακόπτης
11 - Τριπλή υποδοχή
12 - Κάλυμμα υποδοχής
13 - Καλώδιο
14 - Βάση δεξαμενής νερού
15 - Βίδες με σταυρωτή υποδοχή
16 - Ασφαλιστικό παξιμάδι
17 - Τσιμούχα
18 - Εσωτερική μπάρα (154/175)
19 - Μοχλός ελέγχου
20 - Βάση μεντεσέ
21 - Διακόπτης
22 - Λαβή διακόπτη
23 - Επίπεδη ροδέλα
24 - Κινητό ελατήριο μεντεσέ
25 - Μικρός τροχός γραναζιού
26 - Εξάγωνη βίδα υποδοχής
27 - Κλειστό πριτσίνι μίας πλευράς
28 - Κινητός μεντεσές
29 - Καλώδιο
30 - Ασφαλιστικό παξιμάδι
31 - Μεγάλο γρανάζι
32 - Σώμα μεντεσέ
33 - Βίδα επίπεδης κεφαλής με εξαγωνική υποδοχή
34 - Κουμπί
35 - Βάση σύσφιξης
36 - Συγκρότημα δεξαμενής νερού
37 - Στήριγμα καλωδίου
38 - Παξιμάδι
39 - Σωλήνας
40 - Βίδα εξαγωνικής κεφαλής

41 - Ροδέλα ελατηρίου
42 - Επίπεδη ροδέλα
43 - Πλάκα σύσφιξης

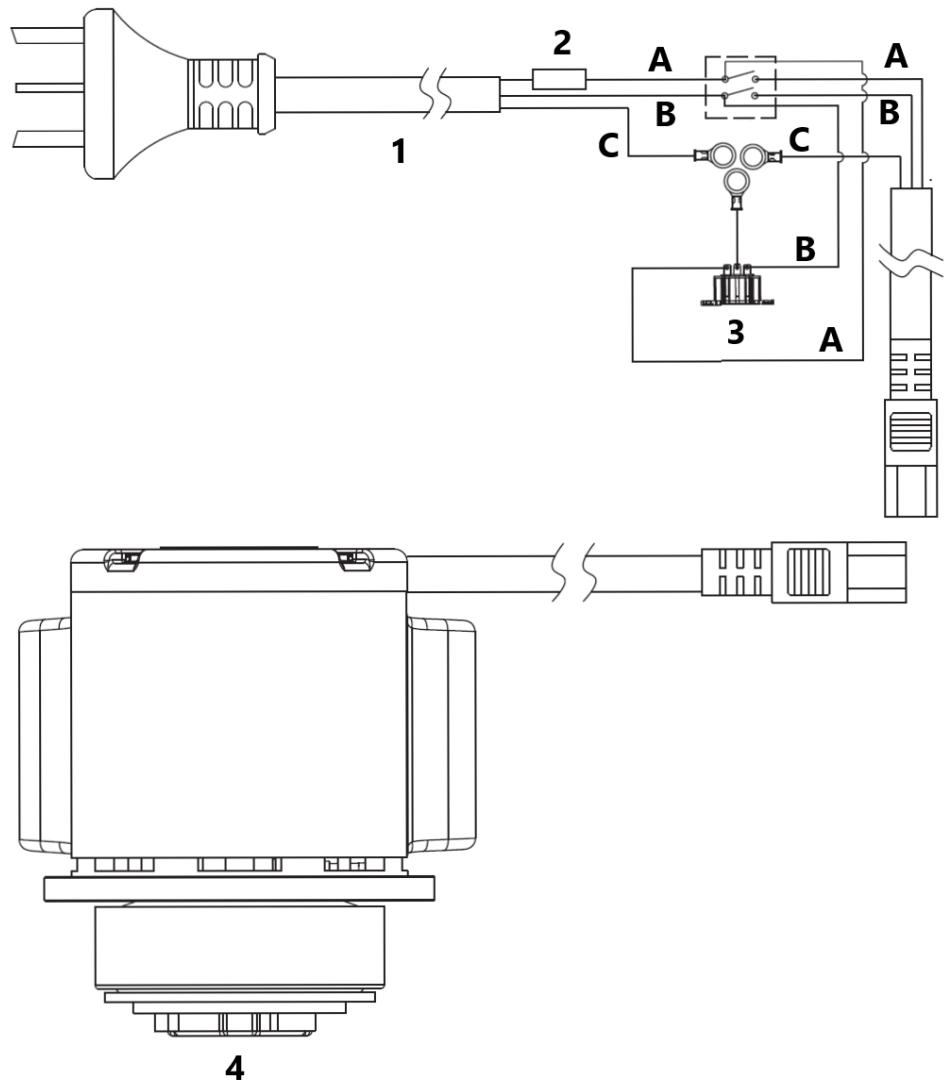

Ηλεκτρικό διάγραμμα

1 - Καλώδιο τροφοδοσίας
2 - Ασφάλεια
3 - Εξωτερικός σύνδεσμος
4 - Κινητήρας

A - Καφέ
B - Mπλε
C - Κίτρινο και πράσινο
