РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TOPCLEAN 1800PRO+ Ulsonix

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; въпреки това, нито един автоматизиран превод не е перфектен, нито е предназначен да замени човешките преводачи. Официалното ръководство за потребителя е английската версия. Всякакви несъответствия или разлики, създадени в превода, не са обвързващи и нямат правна сила за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Машина за почистване
Модел	TOPCLEAN 1800PRO +
Захранващо напрежение [V~] / честота [Hz]	220-240/50
Номинална мощност [W]	1200
Диаметър на четката [mm]	432
Скорост на четката [rpm]	175
Капацитет на контейнера за чиста вода [l]	5
Клас на защита IP	IPX4
Размери при доставка (ДхШхВ) [cm]	265 x 162 x 92
Тегло [kg]	38,5

1. Общо описание

Ръководството е предназначено да помогне за безопасна и надеждна употреба. Продуктът е проектиран и произведен стриктно в съответствие с техническите спецификации, използвайки най-новите технологии и компоненти и поддържайки най-високите стандарти за качество.

ВНИМАТЕЛНО ПРОЧЕТЕТЕ И РАЗБЕРЕТЕ ТОВА РЬКОВОДСТВО, ПРЕДИ ДА ЗАПОЧНЕТЕ РАБОТА.

За да осигурите дълга и надеждна работа на устройството, уверете се, че го използвате и поддържате правилно, следвайки указанията в това ръководство за употреба. Техническите данни и спецификации в това ръководство са актуални. Производителят си запазва правото да прави промени за подобряване на качеството. Вземайки предвид техническия прогрес и въможността за намаляване на шума, устройството е проектирано и изработено по такъв начин, че рисковете, произтичащи от шумовите емисии, да бъдат намалени до най-ниското възможно ниво.

Обяснение на символите

	Продуктът отговаря на приложимите стандарти за безопасност.
	Прочетете ръководството преди употреба.
	Рециклируем продукт.
	ВНИМАНИЕ! или ПРЕДУПРЕЖДЕНИЕ! или ЗАПОМНЕТЕ! Общ предупредителен знак, който описва дадена ситуация.
	Носете предпазни средства за уши. Излагането на шум може да причини загуба на слуха.
	Носете предпазни очила.
	Носете маска за здрач (предпазваща дихателните пътища).
	Носете предпазни ръкавици.
	Носете предпазни обувки.
	Носете защитен костюм.
	ВНИМАНИЕ! Въртящи се елементи!
	Само за употреба на закрито.

ВНИМАНИЕ! Фигурите в това ръководство са само илюстративни и могат да се различават в някои детайли от действителния външен вид на продукта.

Прочетете всички предупреждения и инструкции за безопасност. Неспазването на предупрежденията и инструкциите може да доведе до токов удар, пожар и/или сериозни наранявания или смърт.

Терминът „устройство“ или „продукт“ в предупрежденията и описанието на инструкциите се отнася до:

Почистваща машина

2.1. Електрическа безопасност

a) Щепселът на това устройство трябва да пасва в контакта. Не модифицирайте щепсела по никакъв начин. Оригиналните щепсели и съответстващите контакти намаляват риска от токов удар.
b) Избягвайте да докосвате заземени части, като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, ако тялото ви е заземено и докосне устройството, докато е изложено на директен дъжд, мокра настилка или докато работите във влажна среда. Ако в устройството попадне вода, съществува повишен риск от повреда на уреда и токов удар.
с) Не докосвайте устройството с мокри или влажни ръце.
d) Не използвайте кабела по непредвиден начин. Никога не го използвайте за носене на устройството или за издърпване на щепсела от контакта.

Дръжте кабела далеч от източници на топлина, масло, остри ръбове или движещи се части. Повредените или заплетени кабели увеличават риска от токов удар.

e) Ако не можете да избегнете използването на продукта във влажна среда, използвайте устройство за дефектнотокова защита (RCD), за да го свържете към електрическата мрежа. Използването на RCD намалява риска от токов удар.
f) Не използвайте уреда, ако захранващият кабел е повреден или показва признаци на износване. Повреден захранващ кабел трябва да бъде сменен от квалифициран електротехник или сервизен отдел на производителя.
g) Обърнете специално внимание захранващите кабели да не бъдат захванати от въртящите се компоненти на устройството.

2.2. Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Безпорядъкът или лошото осветление могат да доведат до злополуки. Бъдете далновидни, наблюдавайте какво правите и използвайте здравия разум, когато използвате уреда.
b) Не използвайте устройството във взривоопасна зона, например в присъствието на запалими течности, газове или прах. Уредът произвежда искри, които могат да запалят прах или изпарения.
с) Ако откриете повреди или нередности в работата на продукта, незабавно го изключете и го докладвайте на оторизирано лице.
d) Ако се съмнявате дали устройството работи, свържете се с техническия сервис на производителя.
e) Ремонти на устройството могат да се извършват само от сервиса на производителя. Не се опитвайте да ремонтирате продукта сами!
f) В случай на открит пламък или пожар, използвайте само пожарогасители със сух прах или сняг (CO2), за да гасите оборудването под напрежение.
g) Не се допускат деца или неупълномощени лица в работната зона. (Невниманието може да доведе до загуба на контрол над устройството.)
h) Използвайте устройството в добре проветриво помещение.
i) Проверявайте редовно състоянието на стикерите за безопасност. Сменяйте ги, ако са нечетливи.
j) Запазете тези инструкции за употреба за бъдещи справки. Ако продуктът ще бъде предаден на трета страна, предайте го заедно с това ръководство за потребителя.
k) Дръжте компонентите на опаковката и малките монтажни части далеч от деца.
I) Дръжте устройството далеч от деца и животни.

Запомнете! Пазете децата и другите странични лица в безопасност, докато работите с уреда.

a) Не работете с това устройство, ако сте уморени, болни или под влиянието на алкохол, наркотици или лекарства, които биха могли да нарушат способността ви да работите с него.
b) Уредът може да се управлява от лица, които са физически годни, способни да го управляват, са преминали подходящо обучение, са прочели това ръководство за употреба и са преминали обучение по безопасност и здраве при работа.
с) Машината може да се използва от деца над 8 години и лица с ограничени умствени, сензорни и интелектуални функции или липса на опит и/или знания, ако са наблюдавани или са инструктирани от лице, отговорно за тяхната безопасност, как да работят безопасно с машината и разбират свързаните с това рискове.
d) Бъдете внимателни и проявявайте здрав разум при работа с този уред. Момент на невнимание по време на работа може да доведе до сериозни телесни наранявания.
e) Използвайте лични предпазни средства, както е необходимо, когато работите с уреда, както е посочено в Раздел 1 на объяснението на символите. Използването на подходящи, одобрени лични предпазни средства намалява риска от нараняване.
f) За да предотвратите случайно стартиране, уверете се, че превключвателят е в положение „изключено“, преди да го свържете към източник на захранване.
g) Не надценявайте възможностите си. Поддържайте баланс на тялото и равновесие през цялото време по време на работа. Това позволява подобър контрол над машината в неочаквани ситуации.
h) Не носете широки дрехи или бижута. Дръжте косата, дрехите и ръкавиците далеч от движещите се части. Широки дрехи, бижута или дълга коса могат да бъдат закачени в движещите се части.
i) Продуктът не е играчка. Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

2.4. Безопасна употреба на продукта

a) Не използвайте устройството, ако управляващите превключватели не функционират правилно. Устройства, които не могат да се управляват от

превключватели, са опасни, не могат да работят и трябва да бъдат ремонтирани.

b) Изключете устройството от захранването преди регулиране, почистване или обслужване. Тази предпазна мярка намалява риска от случайно стартиране.

с) Дръжте неизползвания продукт далеч от деца и лица, незапознати с устройството или с това ръководство. Продуктите са опасни, когато се използват от неопитни потребители.

d) Поддържайте продукта в добро работно състояние. Проверявайте преди всяка употреба за общи повреди или повреди по движещите се части (пукнатини в части и компоненти или друго състояние, което може да повлияе на безопасната работа на устройството). Ако е повредено, върнете устройството за ремонт преди употреба.

e) Дръжте продукта далеч от деца.

f) Ремонтите и поддръжката трябва да се извършват от квалифициран персонал, като се използват само оригинални резервни части. Това ще гарантира безопасността на употреба.

g) За да се гарантира проектираната работна цялост на устройството, не отстранявайте фабрично монтираните капаци и не разхлабвайте винтовете.

h) При транспортиране или преместване на устройството от място за съхранение до мястото на употреба спазвайте правилата за здраве и безопасност при ръчно боравене, приложими в страната, където се използва устройството.

i) Избягвайте ситуации, в които устройството спира под големи товари по време на работа. Това може да причини прегряване на задвижващите елементи и последваща повреда на оборудването.

j) Не докосвайте движещи се части или аксесоари, освен ако устройството не е изключено от контакта.

k) Не оставяйте устройството включено без надзор.

I) Почиствайте устройството редовно, за да предотвратите трайно натрупване на замърсявания.

m) Продуктът не е играчка. Почистването и поддръжката не трябва да се извършват от деца без надзор от възрастен.

n) Дръжте устройството далеч от източници на огън и топлина.

о) Забранено е използването на машината "на сухо", т.е. с празен резервоар за чиста вода.

р) Преди каквато и да е работа с устройството, проверете правилния монтаж на четките и резервоара.

q) Почистената повърхност трябва да е без опасни елементи. Винаги се уверявайте, че в работната зона няма метални предмети или други материали, които, ако бъдат изхвърлени назад от въртящите се елементи, биха могли да причинят материални щети или наранявания.

r) Забранено е почистването на повърхности, замърсени с токсични, корозивни, експлозивни и др. вещества.
s) По време на работа дръжте дръжката на машината с две ръце.
t) Внимание! Преди процеса на почистване навлажнете килима с вода, за да намалите триенето между повърхностите!
и) Почиствайте цялото устройство и четките след всяка употреба на устройството. Закрепете захранващия кабел.
v) При продължително прекъсване на употребата на устройството, извършвайте тестово пускане на всеки 15 дни.
w) Ако по време на употреба на устройството се появи характерна миризма или дим, незабавно го изключете!
x) Когато използвате устройството, движете се бавно и равномерно. Не е позволено да работите с устройството.
у) Четките на устройството не трябва да се въртят по посока на часовниковата стрелка!
z) Забранено е използването на устройството на открито при дъжд! Може да се повреди!
aa) Внимание! Устройството трябва да се съхранява в сухо и добре проветриво помещение!
bb) Забележка: Използвайте само четките, доставени с устройството или предлагани от производителя. Използването на други четки може да намали безопасността на машината.

ВНИМАНИЕ! Въпреки че продуктът е проектиран да бъде безопасен, с адекватни предназни мерки и въпреки допълнителните функции за безопасност, предоставени на потребителя, все още съществува малък риск от злополука или нараняване при работа с устройството. Препоръчва се повишено внимание и здрав разум при използване на продукта.

Устройството е предназначено за мокро почистване на бетон, епоксидна смола, плочки и др. Машината е предназначена за търговска употреба, като например в хотели, училища, болници, фабрики, магазини, офиси и пунктове за отдаване под наем.

Операторът е отговорен за всякакви щети, причинени от неправилна употреба.

3.1. Преглед на продукта

1 - Лост за регулиране на дръжката
2 - Бутон за стартиране
3 - Дръжка
4 - Предпазен превключвател
5 - Бутон за стартиране
6 - Лост за резервоар за вода
7 - Копче за регулиране на течността
8 - Резервоар за вода
9 - Двигател
10 - Колело

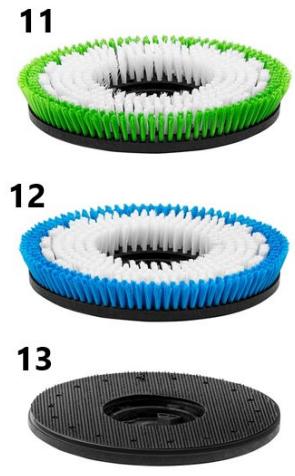

11 - Четка с твърд косъм
12 - Четка с мек косъм
13 - Държач Подложка

3.2. Подготовка за работа

Поставете основата на дръжката за управление на гърба на корпуса на устройството. Подравнете отворите за винтове на двете части. Завийте използваните части заедно с винтовете със скрита глава.

A - Винтове с кръстата глава с зенкерована глава
В - Основа на ръкохватката за управление
С - Корпус на устройството

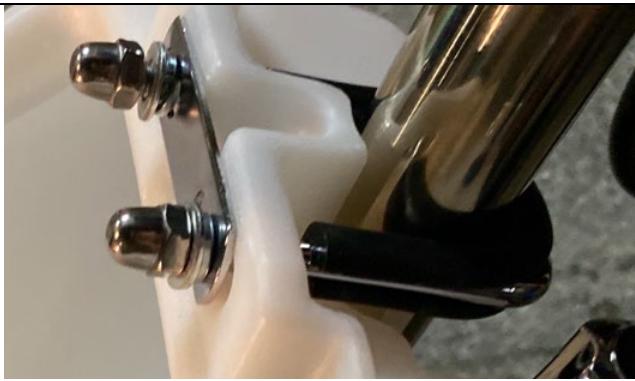

a) Поставете резервоара върху тръбата на ръкохватката за управление.
b) Използвайте две скоби, за да закрепите резервоара към тръбата на дръжката за управление. След това монтирайте плочата с отвори и затегнете гайките на резбата на затегателната скоба.
с) Свържете водопровода към конектора за изход за вода.

A - Плоча с отвори
В - Гайка
С - Затегателна скоба

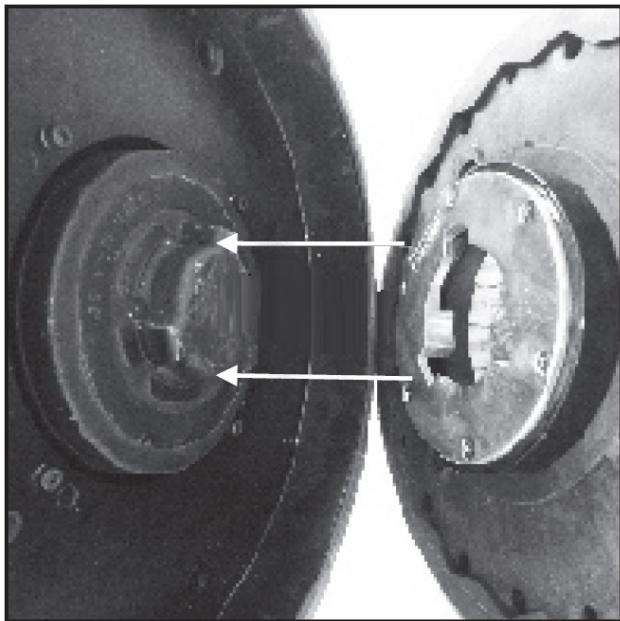

3) Монтаж/демонтаж на четката

a) Уверете се, че устройството е изключено и изключено от захранването.
b) Завъртете двигателя на 90°, подравнете четката с куката и ги свържете.

с) Завъртете четката на 30° обратно на часовниковата стрелка, за да завършите сглобяването на четката.

d) Когато разглобявате четката, завъртете я на 30° надясно, след което четката може да бъде извадена.

Напълнете резервоара с правилното количество вода и препарат според условията на задачата.

3.3. Работа с устройството

Регулирайте дръжката на машината така, че операторът да може да стои изправен и двете му ръце да са леко свити по време на работа. Разклатете вертикално дръжката за управление, за да проверите дали е правилно монтирана. Натиснете бутона за безопасност и след това натиснете бутоните за стартиране, за да започнете почистването. Когато машината работи, леко повдигнете или натиснете лоста за управление, след което машината може да се движи надясно или наляво.

A - Десен бутон за стартиране
В - Лост за регулиране на дръжката
С - Бутон за безопасност
D - Ляв бутон за стартиране
Е - Копче за регулиране на течността

• Преди почистване поставете подходящи предупредителни знаци.
• Не спирайте, когато почиствате повърхността, за да не повредите подовия материал с интензивността на четката.
• Скоростта на устройството трябва да се регулира според вида на повърхността и нейната чистота.

3.4. Почистване и поддръжка

a) Изключете щепсела от контакта и оставете устройството да се охлади напълно, преди да почиствате, регулирате или сменяте аксесоари, както и когато устройството не се използва. Изчакайте, докато въртящите се части спрат.

b) Използвайте само некорозивни почистващи препарати за почистване на повърхности.
с) След всяко почистване всички части трябва да бъдат добре подсушени, преди устройството да се използва повторно.
d) Съхранявайте устройството на сухо и хладно място, защитено от влага и пряка слънчева светлина.
e) Не пръскайте устройството с водна струя и не го потапяйте във вода.
f) Уверете се, че през вентилационните отвори в корпуса не влиза вода.
g) Почистете вентилационните отвори с четка и сгъстен въздух.
h) Извършвайте редовни проверки на устройството, като проверявате техническата му изправност и евентуални повреди.
i) Използвайте мека кърпа за почистване.

Ежедневна поддръжка

След като приключите с работата с уреда:

1) Източете мръсната вода от резервоара и го изплакнете с чиста вода.
2) Извадете и почистете четката.
3) Навийте захранващия кабел и го закачете на дръжката.

Поддръжка на двигателя

Ако машината няма да се използва дълго време, се препоръчва да я стартирате на всеки 15 дни, за да може двигателят да започне да работи. Това ще предотврати намокряне на частите и повреда на двигателя.

Изхвърляне на използвани устройства

В края на полезния си живот, този продукт не трябва да се изхвърля с обикновените битови отпадъци, а трябва да се предаде в пункт за събиране на електрическо и електронно оборудване за рециклиране. Това е обозначено със символа върху продукта, инструкциите за употреба или опаковката. Материалите, използвани в този уред, са рециклируеми съгласно тяхната маркировка. Чрез повторно използване, рециклиране или прилагане на други форми на употреба на отпадъци от машини, вие допринасяте значително за опазването на околната среда.

Вашата местна администрация ще ви предостави информация за подходящия пункт за изхвърляне на използвани уреди.

3.5. Монтажни чертежи

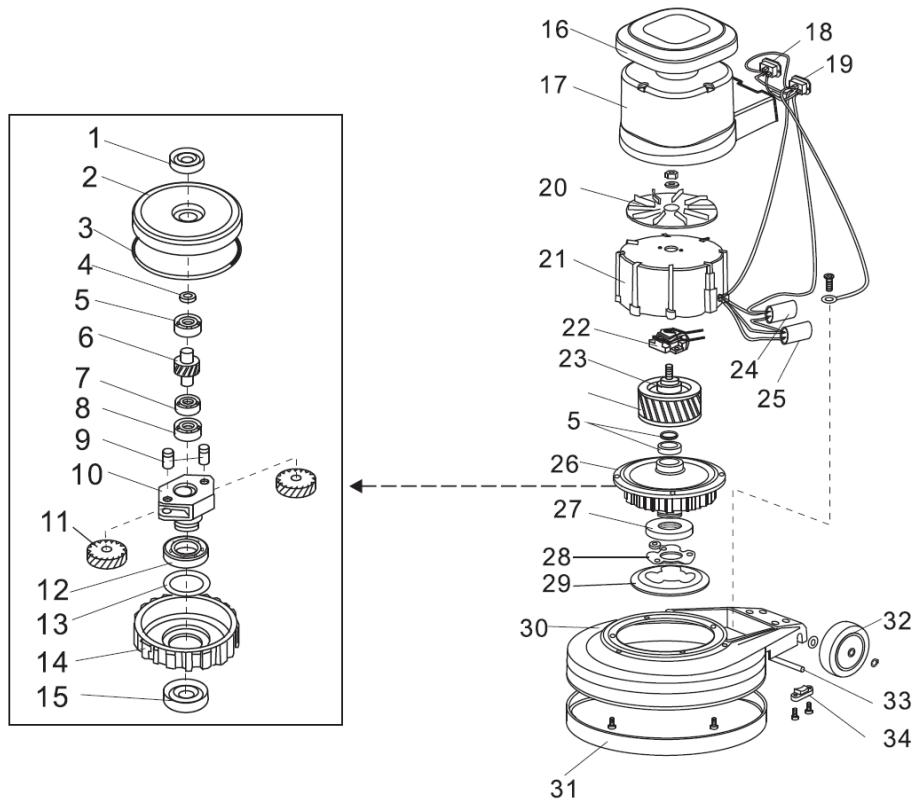

Двигател

1 - Маслено уплътнение
2 - Горен капак
3 - Уплътнителен пръстен
4 - Уплътнение
5 - Лагер E20
6 - Междинен вал
7 - Лагер 16004
8 - Лагер E15
9 - Зъбен вал
10 - Държач за зъбни колела
11 - Зъбно колело
12 - Лагер 16011
13 - Уплътнение
14 - Планетна предавка
15 - Маслено уплътнение
16 - Горен капак

17 - Корпус на двигателя
18 - ъглова втулка
19 - Входно гнездо
20 - Вентилатор за охлаждане
21 - Корпус на статора
22 - Стартерен ключ
23 - Ротор
24 - Кондензатор
25 - Кондензатор
26 - Скоростна кутия
27 - Задвижващ хъб
28 - Плоча на задвижващата главина
29 - Задвижваща плоча
30 - Корпус на уреда
31 - Гумен буфер
32 - Колело
33 - Ос на колелото
34 - Блокиране на ос

1 - Преден капак на дръжката
2 - Бутон „Старт“
3 - Превключвател
4 - Пролет
5 - Пружинна шайба
6 - Капак на задната дръжка
7 - Винт с шестостенен вътрешен диаметър
8 - Стоманена топка
9 - Пролет
10 - Защитен превключвател
11 - Тридупково гнездо
12 - Капак на слота
13 - Кабел
14 - Държач за резервоар за вода
15 - Винтове с кръстат вътрешен шестостен
16 - Контрагайка
17 - Уплътнение
18 - Вътрешна лента (154/175)
19 - Контролен лост
20 - Държач за панти
21 - Превключвател
22 - Дръжка за превключване
23 - Плоска шайба
24 - Подвижна пружина на пантата
25 - Малко зъбно колело
26 - Винт с шестостенен вътрешен диаметър
27 - Едностранно затворен нит
28 - Подвижна панта
29 - Кабел
30 - Контрагайка
31 - Голямо зъбно колело
32 - Тяло на пантата
33 - Винт с плоска глава и шестостенен вложъчен ключ
34 - Копче
35 - Затягаша скоба
36 - Монтаж на резервоар за вода
37 - Държач за кабел
38 - Гайка
39 - Маркуч
40 - Винт с шестостенна глава

41 - Пружинна шайба
42 - Плоска шайба
43 - Затягаща плоча

Електрическа схема

1 - Захранващ кабел
2 - Предпазител
3 - Външен конектор
4 - Двигател

A - Кафяв
В - Син
С - Жълт и зелен
