NAVODILA ZA UPORABO TOPCLEAN 1800PRO+ Ulsonix

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vložili smo si razumne napore v zagotavljanje natančnega prevoda; vendar noben avtomatiziran prevod ni popoln in ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Morebitna odstopanja ali razlike, nastale v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali izvrševanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, glejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra	Vrednost parametra
Ime izdelka	Čistilni stroj
Model	TOPCLEAN 1800PRO +
Napajalna napetost [V~] / frekvenca [Hz]	220-240/50
Nazivna moč [W]	1200
Premer krtače [mm]	432
Hitrost krtače [vrt/min]	175
Prostornina posode za čisto vodo [l]	5
Stopnja zaščite IP	IPX4
Dimenzije pošiljke (DxŠxV) [cm]	265 x 162 x 92
Teža [kg]	38,5

1. Splošni opis

Priročnik je namenjen varni in zanesljivi uporabi. Izdelek je zasnovan in izdelan strogo v skladu s tehničnimi specifikacijami z uporabo najnovejše tehnologije in komponent ter ob ohranjanju najvišjih standardov kakovosti.

PRED ZAČETKOM DELA POZORNO PREBERITE IN RAZUMEJTE TA PRIROČNIK.

Da bi zagotovili dolgo in zanesljivo delovanje naprave, jo pravilno upravljajte in vzdržujte v skladu z navodili v tem priročniku za uporabo. Tehnični podatki in specifikacije v tem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do

sprememb za izboljšanje kakovosti. Ob upoštevanju tehničnega napredka in možnosti zmanjšanja hrupa je enota zasnovana in izdelana tako, da so tveganja zaradi emisij hrupa zmanjšana na najnižjo možno raven.

Razlaga simbolov

CE	Izdelek je skladen z veljavnimi varnostnimi standardi.
	Pred uporabo preberite priročnik.
	Izdelek je primeren za recikliranje.
	POZOR! ali OPOZORILO! ali NE ZAPOMNITE! Splošni opozorilni znak, ki opisuje določeno situacijo.
	Nosite zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha.
	Nosite zaščitna očala.
	Nosite masko za mrak (ki ščiti dihalne poti).
	Nosite zaščitne rokavice.
	Nosite zaščitno obutev.
	Nosite zaščitno obleko.
	POZOR! Vrteči se elementi!
	Samo za uporabo v zaprtih prostorih.

POZOR! Slike v tem priročniku so le ilustrativne in se lahko v nekaterih podrobnostih razlikujejo od dejanskega videza izdelka.

2. Varnost uporabe

POZOR!

Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe ali smrt.

Izraz »naprava« ali »izdelek« v opozorilih in opisu navodil se nanaša na: Čistilni stroj

2.1. Električna varnost

a) Vtič te naprave se mora prilegati vtičnici. Vtiča ne spreminjajte na noben način. Originalni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
b) Izogibajte se dotikanju ozemljenih delov, kot so cevi, grelniki, pečice in hladilniki. Obstaja povečano tveganje električnega udara, če je vaše telo ozemljeno in se dotakne naprave, medtem ko je izpostavljeno neposrednemu dežju, mokremu pločniku ali med delom v vlažnem okolju. Če v napravo vdre voda, obstaja povečano tveganje poškodbe enote in električnega udara.
c) Naprave se ne dotikajte z mokrimi ali vlažnimi rokami.
d) Kabla ne uporabljajte na nenameren način. Nikoli ga ne uporabljajte za prenašanje naprave ali za izvlečenje vtiča iz vtičnice. Kabel hranite stran od virov toplote, olja, ostrih robov ali gibljivih delov. Poškodovani ali zapleteni kabli povečajo tveganje električnega udara.
e) Če se uporabi izdelka ne morete izogniti v vlažnem okolju, uporabite zaščitno stikalo na preostali tok (RCD), da ga priključite na električno omrežje. Uporaba RCD zmanjša tveganje električnega udara.
f) Naprave ne uporabljajte, če je napajalni kabel poškodovan ali kaže znake obrabe. Poškodovan napajalni kabel mora zamenjati usposobljen električar ali servisna služba proizvajalca.
g) Bodite še posebej previdni, da se napajalni kabli ne zataknejo v vrteče se komponente naprave.

a) Delovno območje naj bo urejeno in dobro osvetljeno. Nered ali slaba osvetlitev lahko povzročita nesreče. Bodite predvidevalni, pazite, kaj počnete, in pri uporabi enote uporabljajte zdravo pamet.
b) Naprave ne uporabljajte v eksplozivnem območju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Naprava proizvaja iskre, ki lahko vžgejo prah ali hlape.
c) Če opazite kakršno koli poškodbo ali nepravilnosti pri delovanju izdelka, ga takoj izklopite in o tem obvestite pooblaščeno osebo.
d) Če dvomite o delovanju naprave, se obrnite na tehnično službo proizvajalca.
e) Popravila naprave lahko izvaja samo servis proizvajalca. Izdelka ne poskušajte popravljati sami!
f) V primeru odprtega ognja ali požara za gašenje opreme pod napetostjo uporabljajte samo gasilne aparate na prah ali sneg (CO2).
g) Otroci ali nepooblaščene osebe niso dovoljeni v delovnem območju. (Nepazljivost lahko povzroči izgubo nadzora nad napravo.)
h) Napravo uporabljajte v dobro prezračevanem prostoru.
i) Redno preverjajte stanje varnostnih nalepk. Če so neberljive, jih zamenjajte.
j) Ta navodila za uporabo shranite za poznejšo uporabo. Če izdelek izročite tretji osebi, ga izročite skupaj s tem uporabniškim priročnikom.
k) Embalažne dele in majhne dele za namestitev hranite izven dosega otrok.
I) Napravo hranite izven dosega otrok in živali.

Ne Med uporabo naprave poskrbite za varnost otrok in drugih pozabite! mimoidočih.

2.3. Osebna varnost

a) Naprave ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil, ki bi lahko poslabšala vašo sposobnost upravljanja naprave.
b) Napravo lahko upravljajo osebe, ki so telesno sposobne, sposobne za upravljanje in ustrezno usposobljene ter so prebrale ta navodila za uporabo in so bile usposobljene za varnost in zdravje pri delu.
c) Stroj lahko uporabljajo otroci, starejši od 8 let, in osebe z omejenimi duševnimi, senzoričnimi in intelektualnimi funkcijami ali s pomanjkanjem izkušenj in/ali znanja, će jih nadzoruje ali jim je oseba, odgovorna za njihovo varnost, naročila varno upravljanje stroja in razumejo s tem povezana tveganja.
d) Pri upravljanju te naprave bodite previdni in ravnajte po zdravi pameti. Trenutek nepazljivosti med delovanjem lahko povzroči resne telesne poškodbe.

e) Pri upravljanju naprave uporabljajte osebno zaščitno opremo, kot je določeno v 1. poglavju razlage simbolov. Uporaba ustrezne, odobrene osebne zaščitne opreme zmanjšuje tveganje poškodb.
f) Da preprečite nenamerni zagon, se pred priključitvijo na vir napajanja prepričajte, da je stikalo v izklopljenem položaju.
g) Ne precenjujte svojih zmogljivosti. Med delovanjem ves čas ohranjajte telesno ravnotežje. To omogoča boljši nadzor nad strojem v nepričakovanih situacijah.
h) Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice držite stran od gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zataknejo v gibljive dele.
i) Izdelek ni igrača. Otroke je treba nadzorovati, da se ne igrajo z napravo.

2.4. Varna uporaba izdelka

a) Naprave ne uporabljajte, če krmilna stikala ne delujejo pravilno. Naprave, ki jih ni mogoče upravljati s stikali, so nevarne, ne morejo delovati in jih je treba popraviti.
b) Pred nastavljanjem, čiščenjem ali servisiranjem napravo izključite iz električnega omrežja. Ta previdnostni ukrep zmanjša tveganje za nenamerni zagon.
c) Neuporabljen izdelek hranite izven dosega otrok in vsakogar, ki ni seznanjen z napravo ali tem priročnikom. Izdelki so nevarni, če jih uporabljajo neizkušeni uporabniki.
d) Izdelek naj bo v dobrem delovnem stanju. Pred vsako uporabo preverite, ali so prisotne splošne poškodbe ali poškodbe gibljivih delov (razpoke v delih in komponentah ali kakršno koli drugo stanje, ki lahko vpliva na varno delovanje naprave). Če je naprava poškodovana, jo pred uporabo vrnite v popravilo.
e) Izdelek hranite izven dosega otrok.
f) Popravila in vzdrževanje naj izvaja usposobljeno osebje, ki uporablja samo originalne nadomestne dele. To bo zagotovilo varnost uporabe.
g) Da bi zagotovili načrtovano operativno integriteto naprave, ne odstranjutje tovarniško nameščenih pokrovov in ne odvijajte vijakov.
h) Pri prevozu ali premikanju naprave iz skladišča na mesto uporabe upoštevajte zdravstvene in varnostne predpise za ročno ravnanje, ki veljajo v državi, kjer se naprava uporablja.
i) Izogibajte se situacijam, v katerih se naprava med delovanjem ustavi zaradi velikih obremenitev. To lahko povzroči pregrevanje pogonskih elementov in posledično poškodbo opreme.
j) Ne dotikajte se gibljivih delov ali dodatne opreme, razen će je naprava izklopljena iz električnega omrežja.
k) Naprave ne puščajte vklopljene brez nadzora.
I) Napravo redno čistite, da preprečite trajno nabiranje umazanije.

m) Izdelek ni igrača. Čiščenja in vzdrževanja otroci ne smejo izvajati brez nadzora odrasle osebe.
n) Napravo hranite stran od virov ognja in toplote.
o) Prepovedano je uporabljati napravo "na suho", tj. s praznim rezervoarjem za čisto vodo.
p) Pred vsakim delom z napravo preverite pravilno namestitev krtač in rezervoarja.
q) Očiščena površina mora biti brez nevarnih elementov. Vedno se prepričajte, da v delovnem območju ni kovinskih predmetov ali drugih materialov, ki bi lahko ob odbijanju vrtečih se elementov povzročili materialno škodo ali poškodbe.
r) Prepovedano je čistiti površine, umazane s strupenimi, korozivnimi, eksplozivnimi itd. snovmi.
s) Med delom držite ročaj naprave z obema rokama.
t) Pozor! Pred čiščenjem preprogo navlažite z vodo, da zmanjšate trenje med površinama!
u) Po vsaki uporabi naprave očistite celotno napravo in krtače. Pritrdite napajalni kabel.
v) Med daljšimi prekinitvami uporabe naprave opravite testni zagon vsakih 15 dni.
w) Če se med uporabo naprave pojavi značilen vonj ali dim, jo takoj izklopite!
x) Med uporabo naprave se premikajte počasi in enakomerno. Z napravo ni dovoljeno teči.
y) Krtače naprave se ne smejo vrteti v smeri urinega kazalca!
z) Napravo je prepovedano uporabljati na prostem v dežju! Lahko se poškoduje!
aa) Pozor! Napravo je treba shranjevati v suhem, dobro prezračevanem prostoru!
bb) Opomba: Uporabljajte samo ščetke, ki so priložene napravi ali jih ponuja proizvajalec. Uporaba drugih ščetk lahko zmanjša varnost stroja.

POZOR! Čeprav je bil izdelek zasnovan varno, z ustreznimi zaščitnimi ukrepi in kljub dodatnim varnostnim funkcijam, ki so na voljo uporabniku, še vedno obstaja majhno tveganje za nesrečo ali poškodbo pri rokovanju z enoto. Pri uporabi izdelka sta priporočljiva previdnost in zdrav razum.

3. Navodila za uporabo

Naprava je zasnovana za mokro čiščenje betonskih, epoksidnih, ploščicnih tal itd. Naprava je zasnovana za komercialno uporabo, na primer v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in najemniških prostorih.

Upravljavec je odgovoren za kakršno koli škodo, ki nastane zaradi nepravilne uporabe.

3.1. Pregled izdelka

1 - Ročica za nastavitev ročaja
2 - Gumb za zagon
3 - Ročaj
4 - Varnostno stikalo
5 - Gumb za zagon
6 - Ročica rezervoarja za vodo
7 - Gumb za nastavitev tekočine
8 - Rezervoar za vodo
9 - Motor
10 - Kolo

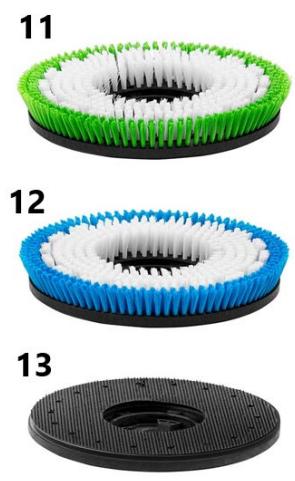

11 - Trda krtača s ščetinami
12 - Krtača z mehkimi ščetinami
13 - Držalo za blazinico

3.2. Priprava na operacijo

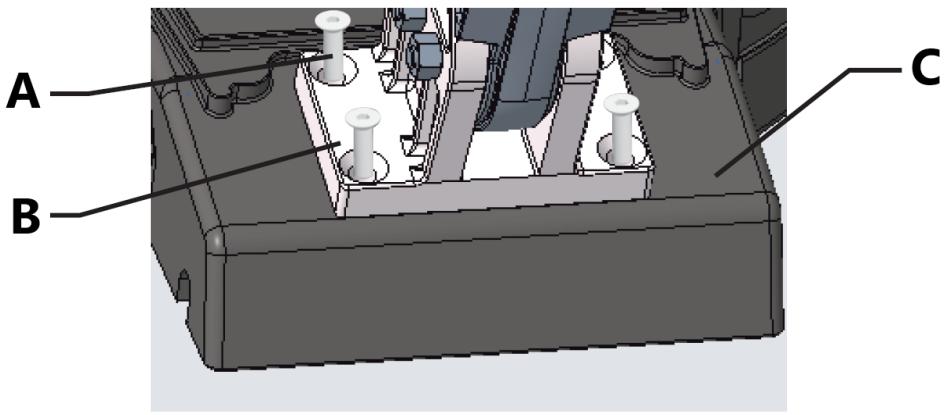

1) Namestitev krmilne ročice

Namestite podnožje krmilne ročice na zadnji del ohišja naprave. Poravnajte luknje za vijake obeh delov. Rabljene dele privijte skupaj z vijaki z ugreznjeno glavo.

A - Vijaki z ugreznjeno križno glavo
B - Osnova krmilne ročice
C - Ohišje naprave

2) Namestitev rezervoarja

a) Rezervoar namestite na cev krmilne ročice.

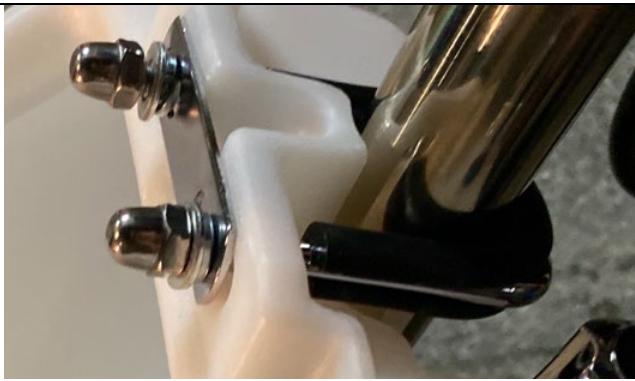

b) Z dvema objemkama pritrdite rezervoar na cev krmilne ročice. Nato namestite ploščo z luknjami in privijte matice na navoje vpenjalnega nosilca.
c) Priključite vodovodno cev na priključek za izpust vode.

A - Plošča z luknjami
B - Matica
C - Vpenjalni nosilec

a) Prepričajte se, da je naprava izklopljena in odklopljena iz električnega omrežja.

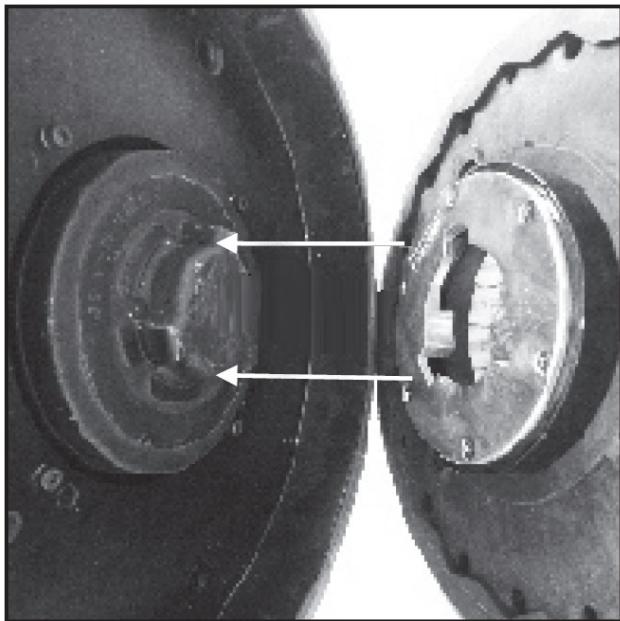

b) Obrnite motor za 90°, poravnajte krtačo s kavljem in ju priključite.

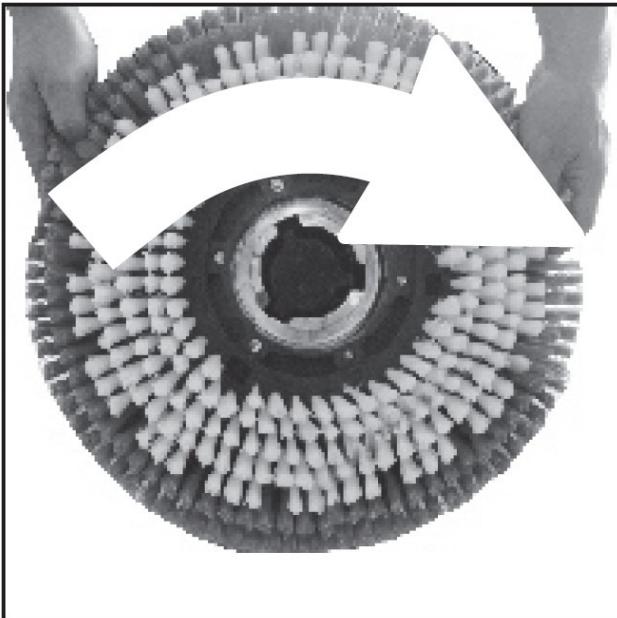

c) Za dokončanje sestavljanja krtače zavrtite krtačo za 30° v nasprotni smeri urinega kazalca.

d) Pri razstavljanju krtače jo zavrtite za 30° v desno, nato jo lahko odstranite.

Rezervoar napolnite s pravilno količino vode in detergenta glede na pogoje naloge.

3.3. Delo z napravo

Ročaj stroja nastavite tako, da lahko upravljavec stoji pokonci in ima med delom obe roki rahlo pokrčeni. Krmilno ročico pretresite navpično, da preverite, ali je pravilno nameščena. Pritisnite varnostni gumb in nato pritisnite gumba za zagon, da začnete s čiščenjem. Ko stroj deluje, rahlo dvignite ali pritisnite krmilno ročico, nato se lahko stroj premakne v desno ali levo.

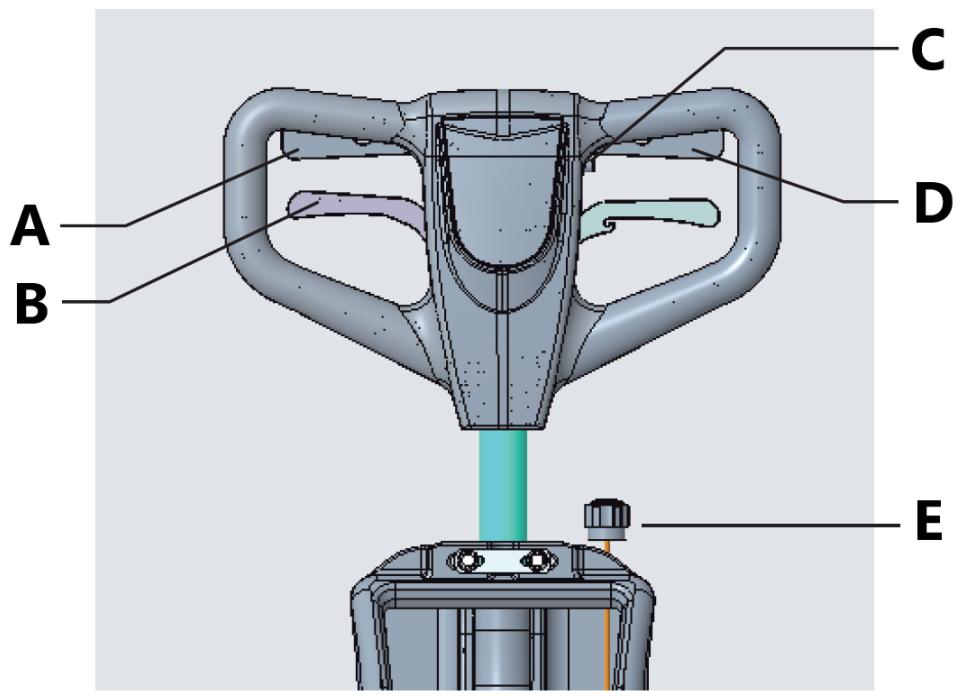

A - Desni gumb za zagon
B - Ročica za nastavitev ročaja
C - Varnostni gumb
D - Levi gumb za zagon
E - Gumb za nastavitev tekočine

• Pred čiščenjem namestite ustrezne opozorilne znake.
- Med čiščenjem površine se ne ustavljajte, da intenzivnost krtačenja ne poškoduje talne obloge.
- Hitrost naprave je treba prilagoditi vrsti površine in njeni čistoči.

3.4. Čiščenje in vzdrževanje

a) Pred čiščenjem, nastavljanjem ali menjavo dodatkov in kadar enote ne uporabljate, izvlecite omrežni vtič in pustite, da se enota popolnoma ohladi. Počakajte, da se vrteči se deli ustavijo.
b) Za čiščenje površin uporabljajte samo čistilna sredstva, ki ne povzročajo korozije.

c) Po vsakem čiščenju je treba vse dele temeljito posušiti, preden napravo ponovno uporabite.
d) Napravo shranjujte na suhem in hladnem mestu, zaščitenem pred vlago in neposredno sončno svetlobo.
e) Naprave ne škropite s curkom vode in je ne potapljajte v vodo.
f) Pazite, da skozi prezračevalne odprtine v ohišju ne vstopi voda.
g) Prezračevalne odprtine očistite s krtačo in stisnjenim zrakom.
h) Redno pregledujte enoto in preverjajte tehnično brezhibnost ter morebitne poškodbe.
i) Za čiščenje uporabite mehko krpo.

Dnevno vzdrževanje

Ko končate z delom z napravo:

1) Izlijte umazano vodo iz rezervoarja in ga sperite s čisto vodo.
2) Odstranite in očistite krtačo.
3) Zvijte napajalni kabel in ga obesite na ročaj.

Vzdrževanje motorja

Če naprave dalj časa ne boste uporabljali, je priporočljivo, da jo zaženete vsakih 15 dni, da motor začne delovati. S tem se boste izognili razmočenim delom in poškodbam motorja.

Odstranjevanje rabljenih naprav

Ob koncu uporabne dobe tega izdelka ne smete odvreči med običajne gospodinjske odpadke, temveč ga je treba odnesti na zbirno mesto za recikliranje električne in elektronske opreme. To je označeno s simbolom na izdelku, v navodilih za uporabo ali na embalaži. Materiali, uporabljeni v tej napravi, so reciklirni v skladu z njihovo oznako. Z ponovno uporabo, recikliranjem ali drugimi oblikami uporabe odpadnih naprav pomembno prispevate k varstvu našega okolja.

Informacije o ustreznem mestu za odstranjevanje rabljenih naprav vam bodo posredovali lokalni organi oblasti.

3.5. Sestavne risbe

Motor

17 - Ohišje motorja
18 - Kotna vtičnica
19 - Vhodna vtičnica
20 - Hladilni ventilator
21 - Ohišje statorja
22 - Stikalo zaganjalnika
23 - Rotor
24 - Kondenzator
25 - Kondenzator
26 - Menjalnik
27 - Pogonsko pesto
28 - Plošča pogonskega pesta
29 - Pogonska plošča
30 - Ohišje naprave
31 - Gumijasti odbijač
32 - Kolo
33 - Os kolesa
34 - Zapora osi

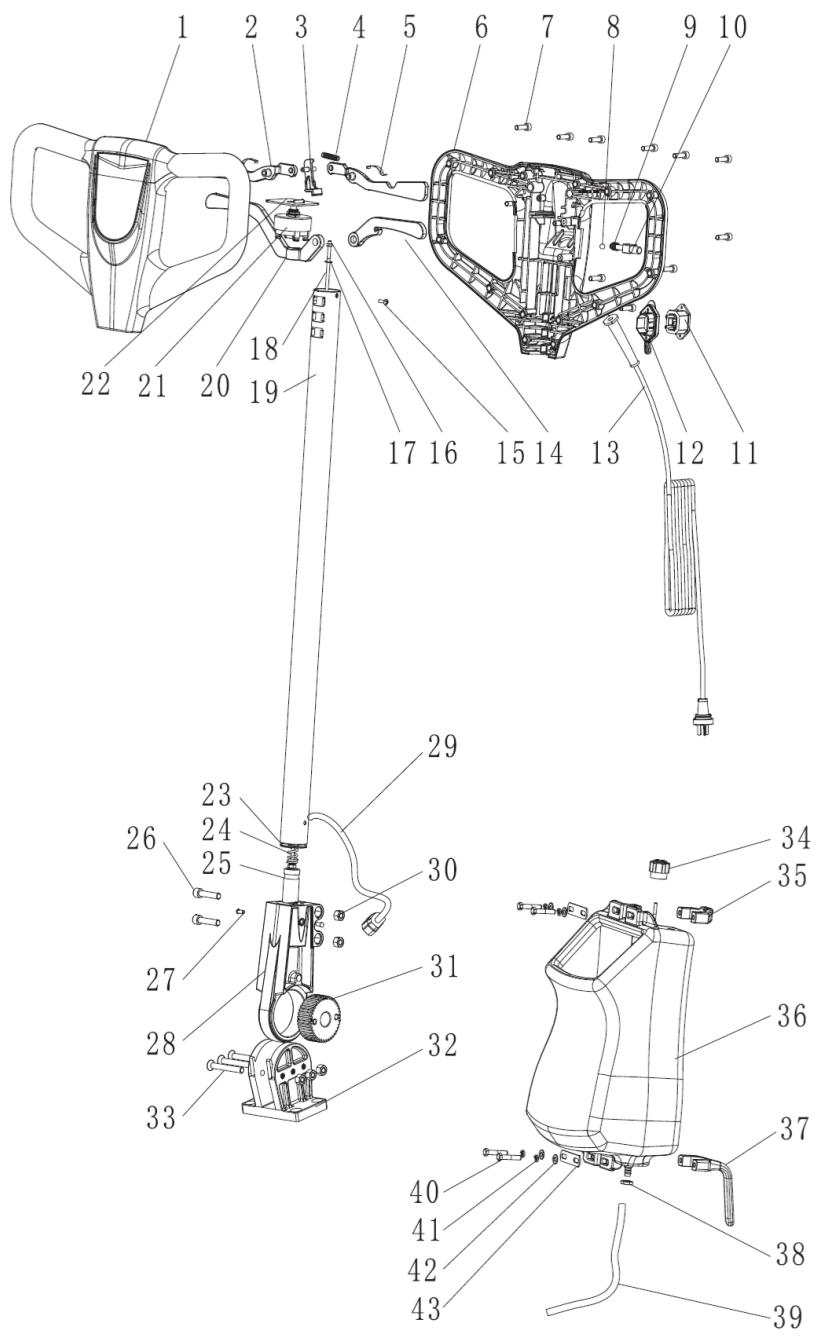

Krmilni sistem

1 - Sprednji pokrov ročaja
2 - Gumb za zagon
3 - Stikalo
4 - Vzmet
5 - Vzmetna podložka
6 - Zadnji pokrov ročaja
7 - Šestkotni vijak
8 - Jeklena kroglica
9 - Vzmet
10 - Zaščitno stikalo
11 - Triluknjična vtičnica
12 - Pokrov utora
13 - Kabel
14 - Nosilec rezervoarja za vodo
15 - Vijaki s križnim vtičem
16 - Protimatica
17 - Tesnilo
18 - Notranja palica (154/175)
19 - Krmilna palica
20 - Nosilec tečaja
21 - Stikalo
22 - Ročaj stikala
23 - Ploska podložka
24 - Premična vzmet tečaja
25 - Majhen zobnik
26 - Šestkotni vijak
27 - Enostransko zaprta zakovica
28 - Premični tečaj
29 - Kabel
30 - Protimatica
31 - Veliko zobniško kolo
32 - Telo tečaja
33 - Vijak z ravno glavo in šesterokotnim vtičnim
34 - gumbom
35 - Vpenjalni nosilec
36 - Sklop rezervoarja za vodo
37 - Držalo kabla
38 - Matica
39 - Cev
40 - Šestkotni vijak

41 - Vzmetna podložka
42 - Ploska podložka
43 - Vpenjalna plošča

Električna shema

1 - Napajalni kabel
2 - Varovalka
3 - Zunanji priključek
4 - Motor

A - Rjava
B - Modra
C - Rumena in zelena
