TOPCLEAN 1800PRO+ - Mașină de spălat Ulsonix - Manual de utilizare gratuit

Tip de produs	Mașină de spălat podele
Marcă	Ulsonix
Model	TOPCLEAN 1800PRO+
Tensiune de alimentare	220-240 V ~ 50 Hz
Putere nominală	1200 W
Diametrul periei	432 mm
Viteza periei	175 tr/min
Capacitatea rezervorului de apă curată	5 L
Grad de protecție	IPX4
Dimensiuni de expediție (L x l x H)	265 x 162 x 92 cm
Greutate	38,5 kg
Utilizare prevăzută	Curățare umedă a podelelor dure
Podele compatibile	Beton, epoxidic, gresie
Utilizare comercială	Hoteluri, școli, spitale, fabrici, magazine, birouri
Perie cu peri duri	Inclusă
Perie cu peri moi	Inclusă
Suport pentru perniță	Inclus
Reglarea mânerului	Pârghie de reglare
Siguranță	Întrerupător de siguranță
Pornire	Butoane de pornire dreapta și stânga
Reglarea fluidului	Buton de reglare
Întreținere zilnică	Golirea și clătirea rezervorului, curățarea periei, înfășurarea cablului
Întreținerea motorului	Pornire la fiecare 15 zile
Reciclare	Aparat reciclabil, nu se aruncă cu deșeurile menajere

Întrebări frecvente - TOPCLEAN 1800PRO+ Ulsonix

Cum se instalează mânerul de comandă?

Așezați baza mânerului în spatele carcasei, aliniați găurile pentru șuruburi și asamblați cu șuruburi cu cap înecat. Verificați stabilitatea scuturând-o vertical înainte de utilizare.

Cum se instalează rezervorul de apă?

Așezați rezervorul pe tubul mânerului, fixați-l cu două coliere de strângere. Instalați placa perforată și strângeți piulițele, apoi conectați furtunul de apă la conectorul de ieșire.

Cum se montează sau se demontează peria?

Asigurați-vă că aparatul este oprit și deconectat. Rotiți motorul cu 90°, aliniați peria cu cârligul, apoi rotiți-o cu 30° în sens invers acelor de ceasornic pentru a o fixa. Pentru demontare, rotiți cu 30° spre dreapta.

Care sunt instrucțiunile esențiale de siguranță?

Citiți întregul manual. Purtați echipament de protecție individuală (protecție auditivă, ochelari, mască anti-praf, mănuși, încălțăminte de siguranță). Nu atingeți aparatul cu mâinile ude și nu îl utilizați într-o atmosferă explozivă.

Ce tipuri de podele pot curăța?

Acest aparat este conceput pentru curățarea umedă a betonului, a epoxidicului și a podelelor din gresie. Este potrivit pentru uz comercial în hoteluri, școli, spitale, fabrici, magazine, birouri etc.

Cum se întreține aparatul după fiecare utilizare?

Goliți apa murdară din rezervor și clătiți-l cu apă curată. Scoateți și curățați peria. Înfășurați cablul de alimentare și agățați-l de mâner. Curățați regulat aparatul pentru a evita acumularea murdăriei.

Ce să faceți în caz de funcționare defectuoasă?

Opriți imediat aparatul, deconectați-l și contactați serviciul tehnic al producătorului. Nu reparați niciodată aparatul singur; doar piesele originale garantează siguranța.

Pot folosi alte perii decât cele furnizate?

Nu, utilizați exclusiv periile furnizate cu aparatul sau cele propuse de producător. Utilizarea altor perii poate reduce siguranța mașinii.

Cum se depozitează aparatul?

Depozitați aparatul într-o încăpere uscata și bine ventilată, ferită de umiditate și de razele directe ale soarelui. Țineți-l departe de copii și animale.

Cum se elimină aparatul la sfârșitul vieții?

Nu îl aruncați cu deșeurile menajere. Depuneți-l la un punct de colectare pentru reciclarea aparatelor electrice și electronice. Consultați administrația locală pentru a afla punctul de colectare adecvat.

MANUAL DE UTILIZARE TOPCLEAN 1800PRO+ Ulsonix

Acest Manual de utilizare a fost tradus pentru confortul dumneavoastră, utilizând traducerea automată. S-au depus eforturi rezonabile pentru a oferi o traducere precisă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu este destinată să înlocuiască traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau aplicare. Dacă apar întrebări legate de exactitatea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a conținutului respectiv, care este versiunea oficială.

Date tehnice

Descrierea parametrului	Valoare parametru
Denumire produs	Maşină de spălat pardoseli
Model	TOPCLEAN 1800PRO +
Tensiune de alimentare [V~] / frecvență [Hz]	220-240/50
Putere nominală [W]	1200
Diametru perie [mm]	432
Turație perie [rpm]	175
Capacitate rezervor apă curată [l]	5
Clasă de protecție IP	IPX4
Dimensiuni de transport (Lxlxî) [cm]	265 x 162 x 92
Greutate [kg]	38,5

1. Descriere generală

Manualul este destinat să ajute la utilizarea sigură și fiabilă. Produsul este proiectat și fabricat strict conform specificațiilor tehnice, utilizând cele mai recente tehnologii și componente și menținând cele mai înalte standarde de calitate.

CITIȚI ȘI ÎNȚELEGEȚI CU ATENȚIE ACEST MANUAL ÎNAINTE DE A ÎNCEPE LUCRĂRILE.

Pentru a asigura funcționarea îndelungată și fiabilă a dispozitivului, asigurați-vă că îl utilizați și îl întrețineți corect, respectând instrucțiunile din acest manual de instrucțiuni.

Datele tehnice și specificațiile din acest manual sunt actualizate. Producătorul își rezervă dreptul de a efectua modificări pentru a îmbunătăți calitatea. Ținând cont de progresul tehnic și de posibilitatea de a reduce zgomotul, unitatea este proiectată și construită astfel încât riscurile rezultate din emisiile de zgomot să fie reduse la cel mai scăzut nivel posibil.

Explicația simbolurilor

CE	Produsul respectă standardele de siguranță aplicabile.
	Citiți manualul înainte de utilizare.
	Produs reciclabil.
	ATENTIE! sau AVERTISMENT! sau RETINETI! Un semn de avertizare general care descrie o anumită situație.
	Purtați echipament de protecție pentru urechi. Expunerea la zgomot poate provoca pierderea auzului.
	Purtați ochelari de protecție.
	Purtați o mască de protecție a ochilor (pentru protejarea tractului respirator).
	Purtați mănuși de protecție.
	Purtați încălțăminte de protecție.
	Purtați un costum de protecție.
	ATENTIE! Elemente rotative!

Doar pentru uz în interior.

ATENTIE! Figurile din acest manual sunt doar ilustrative și pot varia în anumite detalii față de aspectul real al produsului.

2. Siguranța utilizării

ATENTIE!

Citiți toate avertismentele și instrucțiunile de siguranță. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau vătămări corporale grave sau deces.

Termenul „dispozitiv” sau „produs” din avertismente și descrierea instrucțiunilor se referă la:

Maşina de spălat și spălat rufe

2.1. Siguranța electrică

a) Ștecherul acestui dispozitiv trebuie să se potrivească în priză. Nu modificați ștecherul în niciun fel. Ștecherele originale și prizele corespunzătoare reduc riscul de electrocutare.
b) Evitați să atingeți piesele împământate, cum ar fi țevile, încălzitoarele, cuptoarele și frigiderele. Există un risc crescut de electrocutare dacă corpul dumneavoastră este împământat și atinge dispozitivul în timp ce sunteți expus la ploaie directă, pavaj ud sau în timp ce lucrați într-un mediu umed. Dacă apa pătrunde în dispozitiv, există un risc crescut de deteriorare a unității și de electrocutare.
c) Nu atingeți dispozitivul cu mâinile ude sau umede.
d) Nu utilizați cablul în mod neintenționat. Nu îl utilizați niciodată pentru a transporta dispozitivul sau pentru a scoate ștecherul din priză. Țineți cablul departe de surse de căldură, ulei, muchii ascuțite sau piese în mișcare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare.

e) Dacă nu puteți evita utilizarea produsului într-un mediu umed, utilizați un dispozitiv de curent rezidual (RCD) pentru a-l conecta la rețeaua electrică. Utilizarea unui RCD reduce riscul de electrocutare.
f) Nu utilizați aparatul dacă cablul de alimentare este deteriorat sau prezintă semne de uzură. Un cablu de alimentare deteriorat trebuie înlocuit de un electrician calificat sau de departamentul de service al producătorului.
g) Aveți grijă deosebită ca cablurile de alimentare să nu fie prinse de componentele rotative ale dispozitivului.

2.2. Siguranța la locul de muncă

a) Mențineți zona de lucru ordonată și bine iluminată. Dezordinea sau iluminarea slabă pot duce la accidente. Fiți previzivi, fiți atenți la ceea ce faceți și dati dovadă de bun simț atunci când utilizați unitatea.
b) Nu utilizați unitatea într-o zonă explozivă, de exemplu în prezența lichidelor, gazelor sau prafului inflamabile. Unitatea produce scântei care pot aprinde praful sau vaporii.
c) Dacă observați orice deteriorări sau nereguli în funcționarea produsului, opriți-l imediat și raportați-le unei persoane autorizate.
d) Dacă aveți îndoieli cu privire la funcționarea dispozitivului, contactați serviciul tehnic al producătorului.
e) Reparațiile dispozitivului pot fi efectuate numai de către service-ul producătorului. Nu încercați să reparați produsul pe cont propriu!
f) În caz de flăcări deschise sau incendiu, utilizați numai stingătoare cu pulbere uscată sau zăpadă (CO2) pentru a stinge echipamentele sub tensiune.
g) Nu este permis accesul copiilor sau persoanelor neautorizate în zona de lucru. (Neatenția poate duce la pierderea controlului asupra unității.)
h) Utilizați unitatea într-o zonă bine ventilată.
i) Verificați în mod regulat starea autocolantelor de siguranță. Înlocuiti-le dacă sunt ilizibile.
j) Păstrați aceste instrucțiuni de utilizare pentru referințe ulterioare. Dacă produsul urmează să fie predat unei terțe părți, predați-l împreună cu acest manual de utilizare.
k) Nu lăsați componentele ambalajului și piesele mici de instalare la îndemâna copiilor.
I) Nu lăsați dispozitivul la îndemâna copiilor și a animalelor.

Retineți! Protejați copiii și alte persoane din apropiere în timpul utilizării aparatului.

2.3. Siguranța personală

a) Nu utilizați acest dispozitiv dacă sunteți obosit, bolnav sau sub influența alcoolului, drogurilor sau medicamentelor care v-ar putea afecta capacitatea de a utiliza dispozitivul.
b) Unitatea poate fi operată de persoane apte fizic, capabile să o opereze și instruite corespunzător, care au citit acest manual de instrucțiuni și au fost instruite în domeniul securității și sănătății în muncă.
c) Mașina poate fi utilizată de copii cu vârsta peste 8 ani și de persoane cu funcții mentale, senzoriale și intelectuale limitate sau cu lipsă de experiență și/sau cunoștințe, dacă sunt supravegheate sau au fost instruite de o persoană responsabilă pentru siguranța lor cu privire la modul de operare în siguranță a mașinii și dacă înțeleg riscurile implicate.
d) Fiți precauți și dați dovadă de bun simț atunci când operați această unitate. Un moment de neatenție în timpul funcționării poate duce la vătămări corporale grave.
e) Folosiți echipament individual de protecție, după cum este necesar, atunci când operați unitatea, așa cum este specificat în Secțiunea 1 a explicației simbolurilor. Utilizarea unui echipament individual de protecție adecvat și omologat reduce riscul de vătămare corporală.
f) Pentru a preveni pornirea accidentală, asigurați-vă că întrerupătorul este în poziția oprit înainte de a conecta la o sursă de alimentare.
g) Nu vă supraestimați capacitățile. Mențineți echilibrul corpului în permanență în timpul funcționării. Acest lucru permite un control mai bun al mașinii în situații neașteptate.
h) Nu purtați haine largi sau bijuterii. Țineți părul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile sau părul lung se pot prinde în piesele mobile.
i) Produsul nu este o jucărie. Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.

2.4. Utilizarea în siguranță a produsului

a) Nu utilizați dispozitivul dacă întrerupătoarele de control nu funcționează corect. Dispozitivele care nu pot fi controlate de întrerupătoare sunt nesigure, nu pot funcționa și trebuie reparate.
b) Deconectați dispozitivul de la sursa de alimentare înainte de reglare, curățare sau service. Această precauție reduce riscul pornirii accidentale.
c) A nu se lăsa la îndemâna copiilor și a oricărei persoane care nu este familiarizată cu dispozitivul sau cu acest manual. Produsele sunt periculoase atunci când sunt utilizate de utilizatori fără experiență.
d) Păstrați produsul în stare bună de funcționare. Verificați înainte de fiecare utilizare dacă există deteriorări generale sau deteriorări ale pieselor mobile

(fisuri în piese și componente sau orice alte afecțiuni care pot afecta funcționarea în siguranță a dispozitivului). Dacă este deteriorat, returnați dispozitivul pentru reparare înainte de utilizare.

e) A nu se lăsa la îndemâna copiilor.

f) Reparațiile și întreținerea trebuie efectuate de personal calificat, utilizând numai piese de schimb originale. Acest lucru va asigura siguranța utilizării.

g) Pentru a asigura integritatea funcțională proiectată a dispozitivului, nu îndepărtați capacele instalate din fabrică și nu slăbiți șuruburile.

h) Când transportați sau mutați dispozitivul din depozit la locul de utilizare, respectați regulile de sănătate și siguranță pentru manipularea manuală aplicabile în țara în care este utilizat dispozitivul.

i) Evitați situațiile în care dispozitivul se oprește sub sarcini mari în timpul funcționării. Acest lucru poate cauza supraîncălzirea elementelor de acționare și, în consecință, deteriorarea echipamentului.

j) Nu atingeți nicio piesă mobilă sau accesorii decât dacă dispozitivul este deconectat de la priză.

k) Nu lăsați dispozitivul pornit nesupravegheat.

I) Curățați dispozitivul în mod regulat pentru a preveni acumularea permanentă de murdărie.

m) Produsul nu este o jucărie. Curățarea și întreținerea nu trebuie efectuate de către copii fără supravegherea unui adult.

n) Tineți unitatea departe de surse de foc și căldură.

o) Este interzisă utilizarea maşinii „uscată”, adică cu rezervorul de apă curată gol.

p) Înainte de orice lucrare cu dispozitivul, verificați instalarea corectă a periilor și a rezervorului.

q) Suprafața curățată trebuie să fie lipsită de elemente periculoase. Asigurați-vă întotdeauna că nu există obiecte metalice sau alte materiale în zona de lucru care, dacă sunt aruncate înapoi de elementele rotative, ar putea provoca daune materiale sau vătămări corporale.

r) Este interzisă curățarea suprafețelor murdare cu substanțe toxice, corozive, explozive etc.

s) În timpul lucrului, tineți mânerul maşinii cu ambele mâini.

t) Atenție! Înainte de procesul de curățare, umeziți covorul cu apă pentru a reduce frecarea dintre suprafete!

u) Curățați întregul dispozitiv și periile după fiecare utilizare a acestuia. Fixați cablul de alimentare.

v) În timpul unei pauze prelungite în utilizarea dispozitivului, efectuați o probă de funcționare la fiecare 15 zile.

w) Dacă apare un miros caracteristic sau fum în timpul utilizării dispozitivului, opriți-l imediat!

x) Când utilizați dispozitivul, mișcați-l încet și constant. Nu este permis să rulați cu dispozitivul.

y) Periile dispozitivului nu trebuie să se rotească în sensul acelor de ceasornic!

z) Este interzisă utilizarea dispozitivului în aer liber, în ploaie! Se poate deteriora!
aa) Atenție! Dispozitivul trebuie depozitat într-o încăpere uscată și bine ventilată!
bb) Notă: Folosiți numai periile furnizate împreună cu dispozitivul sau oferite de producător. Utilizarea altor perii poate reduce siguranța mașinii.

ATENTIE! Deși produsul a fost conceput pentru a fi sigur, cu măsuri de siguranță adecvate și în ciuda caracteristicilor suplimentare de siguranță oferite utilizatorului, există totuși un mic risc de accident sau vătămare corporală la manipularea unității. Se recomandă prudență și bun simț la utilizarea produsului.

3. Instructiuni de utilizare

Dispozitivul este conceput pentru curățarea umedă a betonului, epoxidicei, pardoselilor cu gresie etc. Mașina este concepută pentru uz comercial, cum ar fi în hoteluri, școli, spitale, fabrici, magazine, birouri și magazine de închiriere.

Operatorul este responsabil pentru orice daune cauzate de utilizarea necorespunzătoare.

3.1. Prezentare generală a produsului

1 - Manetă de reglare a mânerului
2 - Buton de pornire
3 - Mâner
4 - Comutator de siguranță
5 - Buton de pornire
6 - Manetă rezervor de apă
7 - Buton de reglare a fluidului
8 - Rezervor de apă
9 - Motor
10 - Roată
11 - Perie cu peri duri
12 - Perie cu peri moi
13 - Suport

3.2. Pregătirea pentru utilizare

1) Instalarea manetei de control

Aşetezi baza mânerului de control pe spatele corpului dispozitivului. Aliniați găurile pentru şuruburi ale ambelor piese. Înşurubați piesele utilizate împreună cu şuruburile cu cap înecat.

A - Șuruburi cu cap înecat în cruce
B - Baza mânerului de control
C - Corpul dispozitivului

2) Instalarea rezervorului

a) Asezați rezervorul pe tubul mânerului de control.
b) Folosiți două cleme pentru a atașa rezervorul la tubul mânerului de control. Apoi instalați placa cu orificii și strângeți piulițele de pe filetul suportului de strângere.
c) Conectați conducta de apă la conectorul de ieșire a apei.

A - Placă cu orificii
B - Piuliță
C - Suport de strângere

a) Asigurați-vă că dispozitivul este oprit și deconectat de la sursa de alimentare.
b) Rotiți motorul la 90°, aliniați peria cu cârligul și conectați-le.

c) Rotiți peria cu 30° în sens invers acelor de ceasornic pentru a finaliza ansamblul periei.

d) Când dezasamblati peria, rotiti-o cu 30° spre dreapta, apoi peria poate fi scoasă.

4) Turnați apă în rezervor

Umpleți rezervorul cu cantitatea corectă de apă și detergent în funcție de condițiile sarcinii.

3.3. Lucrul cu dispozitivul

Reglați mânerul mașinii astfel încât operatorul să poată sta în poziție verticală și ambele mâini să fie ușor îndoite în timpul lucrului. Agitați mânerul de control vertical pentru a verifica dacă este montat corect. Apăsați butonul de siguranță și apoi apăsați butoanele de pornire pentru a începe curățarea. Când mașina funcționează, ridicăți ușor sau apăsați maneta de control, apoi mașina se poate mișca spre dreapta sau spre stânga.

A - Buton de pornire dreapta
B - Maneta de reglare a mânerului
C - Buton de siguranță
D - Buton de pornire stânga
E - Buton de reglare a fluidului

• Înainte de curățare, amplasați semnele de avertizare corespunzătoare.
• Când curățați suprafața, nu vă opriți, astfel încât intensitatea periei să nu deterioreze materialul podelei.
• Viteza dispozitivului trebuie ajustată în funcție de tipul de suprafață și de gradul de curățenie al acesteia.

3.4. Curățare și întreținere

a) Scoateți ștecherul de la rețea și lăsați unitatea să se răcească complet înainte de a curăța, regla sau înlocui accesorii și atunci când unitatea nu este utilizată. Așteptați până când piesele rotative se opresc.
b) Folosiți numai agenți de curățare necorozivi pentru curățarea suprafețelor.

c) După fiecare curățare, toate piesele trebuie uscate complet înainte de a reutiliza dispozitivul.
d) Depozitați unitatea într-un loc uscat și răcoros, ferit de umiditate și de lumina directă a soarelui.
e) Nu pulverizați unitatea cu jet de apă și nu o scufundați în apă.
f) Asigurați-vă că nu pătrunde apă prin orificiile de ventilație ale carcasei.
g) Curățați orificiile de ventilație cu o perie și aer comprimat.
h) Efectuați inspectii regulate ale unității, verificând starea tehnică și orice deteriorări.
i) Folosiți o cârpă moale pentru curățare.

Întreținere zilnică

După ce ați terminat de lucrat cu aparatul:

1) Scurgeți apa murdară din rezervor și clătiți-l cu apă curată.
2) Scoateți și curățați peria.
3) Rulați cablul de alimentare și agățați-l de mâner.

Întreținerea motorului

Dacă mașina nu va fi utilizată pentru o perioadă lungă de timp, se recomandă pornirea acesteia la fiecare 15 zile, astfel încât motorul să pornească. Acest lucru va evita componentele îmbibate și deteriorarea motorului.

Eliminarea dispozitivelor uzate

La sfârșitul duratei sale de viață utilă, acest produs nu trebuie eliminat împreună cu deșeurile menajere normale, ci trebuie dus la un punct de colectare pentru reciclarea echipamentelor electrice și electronice. Acest lucru este indicat de simbolul de pe produs, instrucțiunile de utilizare sau ambalaj. Materialele utilizate în acest aparat sunt reciclabile conform marcajului lor. Prin reutilizarea, reciclarea sau aplicarea altor forme de utilizare a mașinilor de reciclat deșeuri, contribuiți semnificativ la protejarea mediului nostru.

Administrația locală vă va oferi informații despre punctul de colectare adecvat pentru aparatele uzate.

3.5. Desene de asamblare

Motor

1 - Garnitură de ulei
2 - Capac superior
3 - Inel de etanşare
4 - Garnitură
5 - Rulment E20
6 - Arbore intermediar
7 - Rulment 16004
8 - Rulment E15
9 - Arbore angrenaj
10 - Suport angrenaj
11 - Roată dințată
12 - Rulment 16011
13 - Garnitură
14 - Angrenaj planetar
15 - Garnitură de ulei
16 - Capac superior

17 - Carcasă motor
18 - Soclu unghiular
19 - Soclu de admisie
20 - Ventilator de răcire
21 - Carcasă stator
22 - Comutator demaror
23 - Rotor
24 - Condensator
25 - Condensator
26 - Cutie de viteze
27 - Butuc de actionare
28 - Placă butuc de acționare
29 - Placă de acționare
30 - Corp aparat
31 - Tampon de cauciuc
32 - Roată
33 - Ax roată
34 - Blocator ax

Sistem de control

1 - Capac frontal al mânerului
2 - Buton de pornire
3 - Comutator
4 - Arc
5 - Șaibă arc
6 - Capac mâner spate
7 - Şurub cu cap hexagonal
8 - Bilă de oțel
9 - Arc
10 - Comutator de protectie
11 - Soclu cu trei găuri
12 - Capac fante
13 - Cablu
14 - Suport rezervor apă
15 - Şuruburi cu cap hexagonal
16 - Piuliță de blocare
17 - Garnitură
18 - Bară interioară (154/175)
19 - Manetă de control
20 - Suport balama
21 - Comutator
22 - Mâner comutator
23 - Șaibă plată
24 - Arc balama mobil
25 - Roată dințată mică
26 - Şurub cu cap hexagonal
27 - Nit închis pe o singură parte
28 - Balama mobilă
29 - Cablu
30 - Piuliță de blocare
31 - Roată dințată mare
32 - Corp balama
33 - Şurub cu cap plat și locaş hexagonal
34 - Buton
35 - Suport de prindere
36 - Ansamblu rezervor de apă
37 - Suport cablu
38 - Piuliță
39 - Furtun
40 - Şurub cu cap hexagonal

41 - Șaibă cu arc
42 - Șaibă plată
43 - Placă de prindere

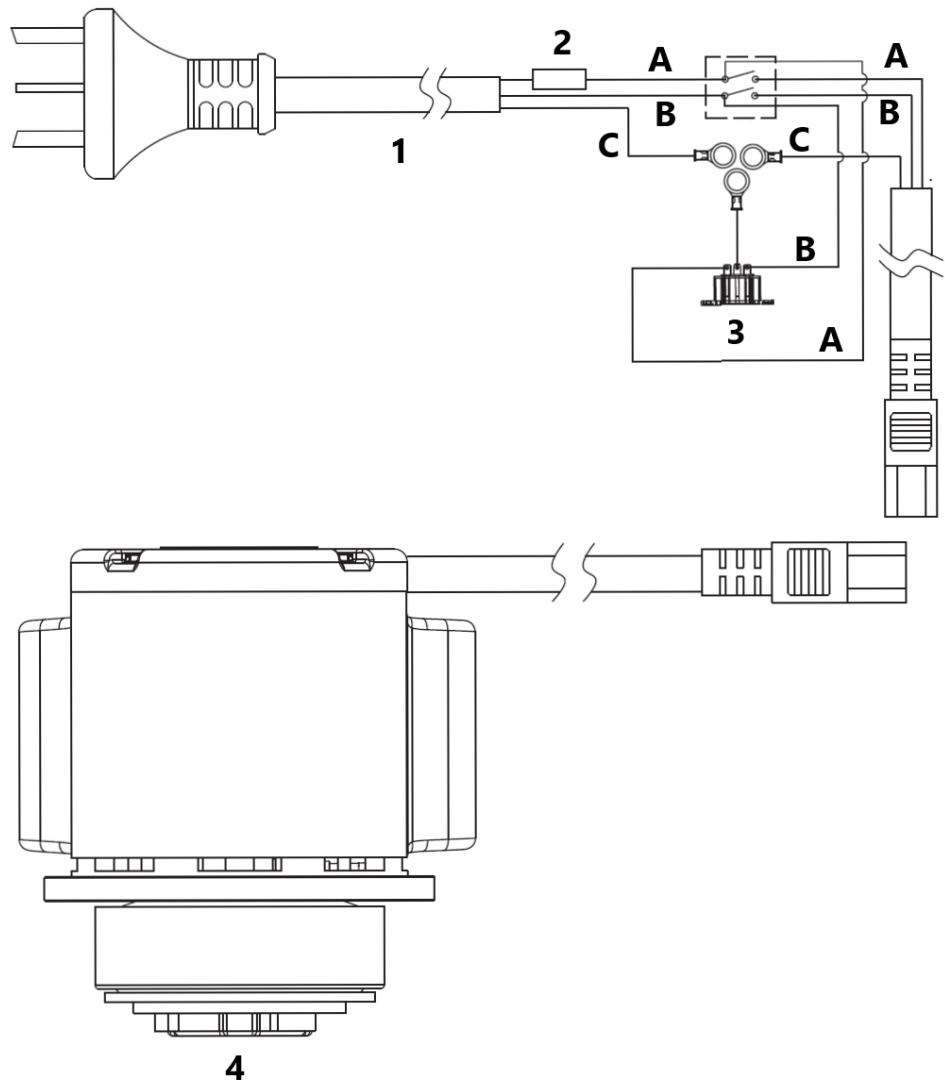

Schemă electrică

1 - Cablu de alimentare
2 - Siguranță
3 - Conector extern
4 - Motor

A - Maro
B - Albastru
C - Galben și verde
