ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBS-LEM-500CTR STEINBERG

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	CNC φρέζα
Μοντέλο	SBS-LEM-500CTR
Ονομαστική τάση [V~] / συχνότητα [Hz]	Είσοδος: 115-240 / 50Έξοδος: 48 / 50
Ονομαστική ισχύς [W]	500
Ονομαστικό ρεύμα [A]	10,4
Κατηγορία προστασίας	εγώ
Διαστάσεις [πλάτος x βάθος x ύψος; mm]	680 x 645 x 375
Βάρος [kg]	12,9
Περιοχή λειτουργίας [mm]	430 x 390
Ακρίβεια [mm]	0,01
Ταχύτητα λειτουργίας [m/min]	12
Βηματικός κινητήρας	42 x 48 mm
Poziom ciśnienia akustycznego LpA [dB]	64,8
Poziom mocy akustycznej LwA [dB]	65
Υποστηριζόμενο λειτουργικό σύστημα	Κερδίστε XP / 7 / 8 / 10 / 11

Περιγραφή συσκευής

1. Συναρμολόγηση βάσης
2. Συγκρότημα αλυσίδας έλξης άξονα Χ (544 mm)
3. Συγκρότημα αλυσίδας έλξης άξονα Υ (480 mm)
4. Προφίλ αλουμινίου άξονα Χ (40 x 40 x 544 mm)
5. Συναρμολόγηση άξονα ΧΖ
6. Κινητήρας άξονα 500W
7. Σύρετε την πλάκα στερέωσης της αλυσίδας στον άξονα Υ (πίσω)
8. Σύρετε την πλάκα στερέωσης της αλυσίδας στον άξονα Υ (μπροστά)
9. Σύρετε την πλάκα στερέωσης της αλυσίδας στον άξονα Χ (αριστερά)
10. Σύρετε την πλάκα στερέωσης της αλυσίδας στον άξονα Χ (δεξιά)
11. Καλώδιο USB
12. Τροφοδοτικό και πίνακας ελέγχου
13. Ελεγκτής εκτός σύνδεσης με καλώδιο
14. USB flash disk
15. Γαλλικό κλειδί 4 χλστ
16. Γαλλικό κλειδί 2 χλστ
17. Κλειδί με διπλό άκρο
18. Ανοιχτό κλειδί (13/17 mm)
19. Σφιγκτήρας (x4)
20. Σύγχρονη ζώνη
21. Δεσμοί καλωδίων
22. Φρέζα φ3,175/20° /0,1 mm (x10)
23. Collet
24. Παξιμάδι Collet
25. Βούρτσα
26. Πηνίο στην πλαϊνή πλάκα (x2)
27. Z-probe
28. Σύνδεσμος ατράκτου
29. Κατσαβίδι με σχισμή
30. Μπουλόνι M5x12 (x8)
31. Μπουλόνι Μ3x8 (x10)
32. Μπουλόνι Μ3x5 (x12)
33. M3 παξιμάδι T (x10)

Συνέλευση

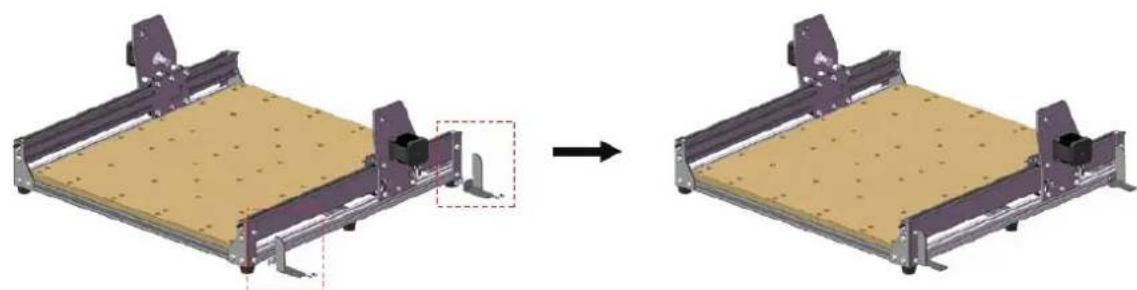

1) Σφίξτε τις μπροστινές και πίσω πλάκες στερέωσης με μπουλόνια Μ3×8 και παξιμάδια Τ Μ3 όπως φαίνεται παρακάτω:

2) Στερεώστε το συγκρότημα αλυσίδας του άξονα Υ με μπουλόνια Μ3x5:

3) Περάστε το προφίλ αλουμινίου μέσα από το συγκρότημα ΧΖ, στη συνέχεια τοποθετήστε τον σύγχρονο ιμάντα όπως φαίνεται παρακάτω και στερεώστε τον με μπουλόνια Μ3x8 και παξιμάδια Τ Μ3:

4) Στη συνέχεια περάστε το καλώδιο του βηματικού κινητήρα Υ2 από: Πηνίο περιέλιξης → αριστερή πλάκα → προφίλ αλουμινίου άξονα Χ → δεξιά πλάκα → πηνίο περιέλιξης:

5) Τώρα περάστε τον σύγχρονο ιμάντα μέσα από τις οπές στο αριστερό και το δεξί πλευρικό πάνελ, εν τω μεταξύ, τοποθετήστε το προφίλ αλουμινίου του άξονα Χ μεταξύ των πλαϊνών πλαισίων με μπουλόνια M5x12:

ΣΗΜΕΙΩΣΗ: για να εγκαταστήσετε τον άξονα Χ αλουμινίου πιο εύκολα τραβήξτε σωστά τα πλαϊνά πάνελ προς τα έξω

6) Τοποθετήστε τις πλάκες στερέωσης στην αριστερή και δεξιά πλευρά του άξονα Χ με μπουλόνια Μ3×8 και παξιμάδια Τ Μ3.

7) Τοποθετήστε το συγκρότημα αλυσίδας έλξης άξονα Χ με μπουλόνια Μ3x5.

8) Τοποθετήστε το κολάρο στο καπάκι του άξονα, τοποθετήστε το κάλυμμα στο κολάρο και σφίξτε το καπάκι με κλειδιά 13 και 17 mm.

9) Χαλαρώστε τα μπουλόνια με ένα κλειδί Allen 4 mm, τοποθετήστε τον κινητήρα του άξονα στον σφιγκτήρα U και σφίξτε τα μπουλόνια.

10) Συνδέστε την καλωδίωση:

a) Ελεγκτής εκτός σύνδεσης b) Z-probe c) Opto Z (+) d) Opto Z (-) e) Μοτέρ ατράκτου f) Χ-μοτέρ g) Z-μοτέρ h) Opto X (-) i) Opto X (+) j) Y1-μοτέρ k) Opto Y (-) l) Opto Y (+) m) Υ2-μοτέρ

11) Μοτέρ ατράκτου & σύνδεση ορίου Z (+) & Z-limit (-):

12) Σύνδεση κινητήρα Υ2:

• Σωστή χρήση του σφιγκτήρα:

- Εάν το παξιμάδι κλειδώματος (κάτω αριστερά) ή το έκκεντρο (κάτω δεξιά) είναι χαλαρό, μπορείτε να το ρυθμίσετε με ένα διπλό άκρο κλειδί.

1. Εγκαταστήστε το πρόγραμμα οδήγησης (Λογισμικό → Πρόγραμμα οδήγησης → CH340SER.exe):

1. Windows XP: κάντε δεξί κλικ στο "My Computer", επιλέξτε "Properties" και μετά επιλέξτε "Device Manager".

Windows 7, 8, 10 και 11: κάντε κλικ στο "Start" -> Κάντε δεξί κλικ στο "Computer" -> Επιλέξτε "Device Manager" -> "Ports (COM & LPT)".

Αυτό το μηχάνημα θα είναι η σειριακή θύρα USB (COMX), όπου το "X" αντιπροσωπεύει τον αριθμό COM, για παράδειγμα, COM5.

Εάν υπάρχουν πολλές σειριακές θύρες USB, κάντε δεξί κλικ σε κάθε μία και ελέγξτε τον κατασκευαστή, το μηχάνημα θα είναι "CH340".

ΣΗΜΕΙΩΣΗ: η πλακέτα ελέγχου έχει συνδεθεί με τον υπολογιστή για να λάβετε τον αριθμό θύρας.

1. Κάντε κλικ στο εικονίδιο του Grblcontrol για να ανοίξετε το λογισμικό {Software → Grblcontrol → Grblcontrol {Candle.exe):

ΣΗΜΕΙΩΣΗ: τώρα μπορούμε να αντιγράψουμε ολόκληρο τον φάκελο Grblcontrol στον τοπικό μας υπολογιστή για καθημερινή χρήση.

1. Κάντε κλικ στο "Service" → "Settings" στη γραμμή μενού για να εισέλθετε στο πλαίσιο διαλόγου "Settings".
2. Επιλέξτε τη σωστή θύρα COM και ρυθμό Baud και κάντε κλικ στο "ΟΚ" για αποθήκευση: Θύρα COM: η θύρα που αντιστοιχεί στο πρόγραμμα οδήγησης CH340 Ποσοστό Baud: 115200

Δοκιμαστική εκτέλεση έργου

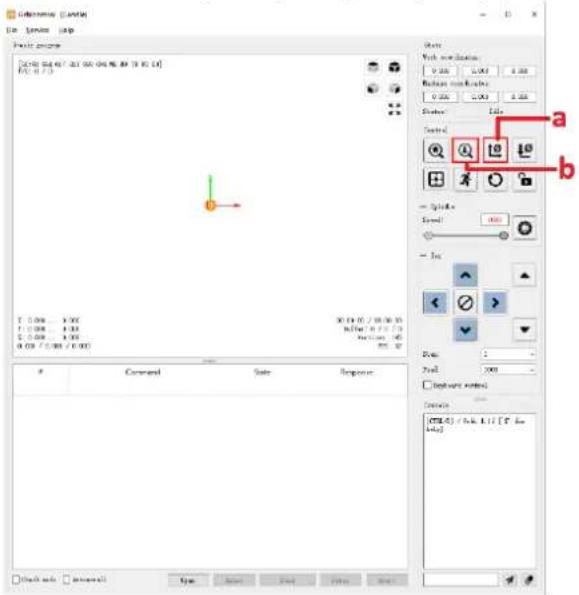

1. Grblcontrol:

a) Διασύνδεση προεπισκόπησης 3D (κρατήστε πατημένο το αριστερό κουμπί του ποντικιού για να περιστρέψετε τη γωνία, κυλήστε τον τροχό του ποντικιού για να αλλάξετε το μέγεθος)

b) Μέγεθος μοτίβου

c) Εμφάνιση συντεταγμένων

d) Εμφάνιση κατάστασης

e) Κοινό κουμπί λειτουργίας

f) Ενεργοποίηση ή απενεργοποίηση άξονα (χειροκίνητος έλεγχος ταχύτητας, έτσι ώστε το λογισμικό να μπορεί να ελέγχει μόνο την ενεργοποίηση και απενεργοποίηση του άξονα, όχι την ταχύτητα. Επομένως γραμμή προόδου χωρίς λειτουργία)

g) Κουμπιά κατεύθυνσης χειροκίνητης λειτουργίας

h) Βήμα και τιμή τροφοδοσίας (π.χ. τιμή βήματος = 1 σημαίνει ότι η απόσταση κίνησης είναι 1 mm, η τιμή τροφοδοσίας = 1000 σημαίνει ότι είναι 1000 mm/min.)

i) Αποστολή γραμμής εντολών

j) Πλαίσιο εισαγωγής εντολών

k) Αποστολή γραμμής αρχείου G-code

I) Άνοιγμα γραμμής αρχείων G-code

1. Εκτέλεση G-code για επεξεργασία

a) Κάντε κλικ στο "Άνοιγμα" και επιλέξτε τον κωδικό G για εκτέλεση.

b) Κάντε κλικ στον πίνακα χειροκίνητης λειτουργίας, μετακινήστε τον άξονα στο σημείο εκκίνησης της χάραξης, έτσι ώστε το εργαλείο και το τεμάχιο εργασίας να ακουμπούν ελάχιστα μεταξύ τους.

c) Κάντε κλικ στο "Zero XV", "Zero Z" για να μηδενίσετε τις συντεταγμένες των αξόνων XYZ.

d) Κάντε κλικ στο "Αποστολή" για να εκτελέσετε τον κώδικα G.

Ρύθμιση Z-probe

1. Έκδοση εντολών ανιχνευτή

Το Z14 είναι το ύψος του μπλοκ ρύθμισης εργαλείου, το οποίο απαιτεί πραγματική μέτρηση, και το Z25 είναι το ύψος ανύψωσης του εργαλείου, το οποίο μπορεί να διαμορφωθεί όπως απαιτείται:

Κωδικός G ανιχνευτή	Μετά την επεξεργασία	Ύψος διοδίων ανιχνευτή
G90G21G38.2Z-S0F100G92 Z21G0 Z25	G90G21G38.2Z-S0F100G92 Z19.18G0 Z28

1. Εντολές ανίχνευσης συμπληρωμένες στο Grblcontrol (Κερί) - συμπληρώστε τη σημειωμένη γραμμή:

1. Συνδέστε το εργαλείο ανιχνευτή στη διεπαφή ανιχνευτή ελεγκτή.
2. Κάντε κλικ στο κουμπί "Zero XV".
3. Κάντε κλικ στο κουμπί "Z-probe", αυτόματο εργαλείο 2 αξόνων στο μηδέν:

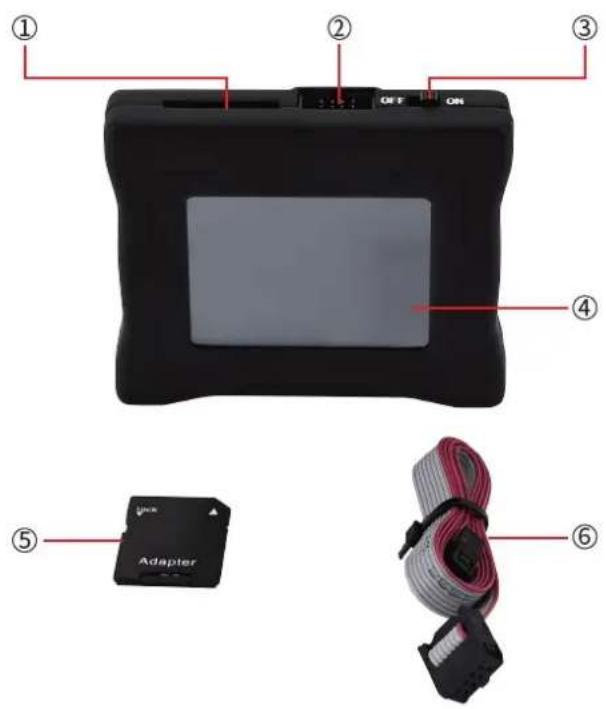

Ελεγκτής εκτός σύνδεσης

1. Υποδοχή κάρτας SD
2. Διεπαφή καλωδίου
3. Διακόπτης τροφοδοσίας
4. Οθόνη αφής
5. Κάρτα SD με προσαρμογέα κάρτας
6. Καλώδιο σύνδεσης εκτός σύνδεσης

Λειτουργία ελεγκτή

1. Συνδέστε το ένα άκρο του καλωδίου εκτός σύνδεσης στη διεπαφή καλωδίου του μηχανήματος εκτός σύνδεσης και το άλλο άκρο στη διεπαφή εκτός σύνδεσης του πίνακα ελέγχου και, στη συνέχεια, ενεργοποιήστε τον πίνακα ελέγχου:

1. Ενεργοποιήστε το διακόπτη στο μηχάνημα εκτός σύνδεσης στο "οπ" και ξεκινήστε το μηχάνημα εκτός σύνδεσης:

ΣΗΜΕΙΩΣΗ: Μην συνδέετε τον πίνακα ελέγχου με υπολογιστή μέσω καλωδίου USB ταυτόχρονα όταν λειτουργεί εκτός σύνδεσης, διαφορετικά θα εμφανιστεί η παρακάτω διασύνδεση, η οποία οδηγεί σε μη διαθεσιμότητα εκτός σύνδεσης:

Όπως φαίνεται στο διάγραμμα, όταν η γραμμή εμφάνισης κατάστασης εμφανίζει "??", υποδεικνύει ότι το μηχάνημα εκτός σύνδεσης δεν μπορεί να αναγνωρίσει την κατάσταση του πίνακα ελέγχου αυτήν τη στιγμή, επομένως σε αυτήν την περίπτωση πατήστε το κουμπί επαναφοράς του πίνακα ελέγχου του μηχανήματος CNC και στη συνέχεια επανεκκινήστε το μηχάνημα εκτός σύνδεσης:

Διεπαφή ελεγκτή

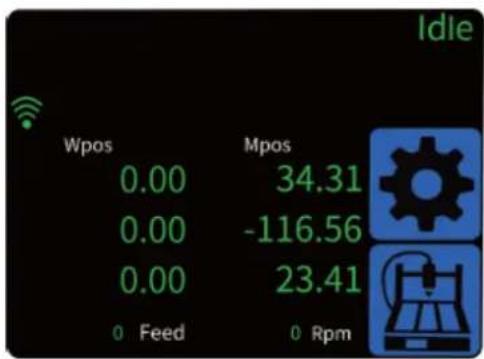

1. Κύρια διεπαφή:

α) Στήλη συνθημάτων β) Στήλη εμφάνισης κατάστασης γ) Στήλη Wi-Fi (εάν είναι συνδεδεμένο το Wi-Fi, θα εμφανιστεί το πράσινο εικονίδιο, αν όχι, δεν θα εμφανίζεται) δ) Εικονίδιο ρύθμισης (κάντε κλικ για να εισέλθετε στη διεπαφή λειτουργίας) ε) Συντεταγμένες τοποθεσίας (περιοχή εμφάνισης του μηχανήματος) στ) Οθόνη εισόδου

ζ) Ένδειξη ταχύτητας μονό κινητήρα η) Εικονίδιο εκτύπωσης (κάντε κλικ για είσοδο στη διεπαφή ρυθμίσεων εκτύπωσης)

1. Διεπαφή ρυθμίσεων λειτουργίας:

Μετάβαση: Κύρια οθόνη → Οθόνη ρυθμίσεων λειτουργίας

α) Εικονίδιο ξεκλειδώματος (όταν η στήλη κατάστασης στην επάνω δεξιά γωνία της οθόνης εμφανίσει "ξυπνητήρι", κάντε κλικ στο εικονίδιο ξεκλειδώματος για ξεκλείδωμα)

β) Εικονίδιο επαναφοράς (Επαναφέρει το μηχάνημα)

γ) Εικονίδιο προσαρμοσμένης παραγγελίας (κάντε κλικ για να εισέλθετε στη διεπαφή προσαρμοσμένης ρύθμισης παραγγελίας)

δ) Εικονίδιο αρχικής σελίδας (επιτρέπει στο μηχάνημα να επιστρέψει στην αρχική του θέση - πρέπει να είναι εγκατεστημένος διακόπτης ορίου)

ε) Εικονίδιο μετακίνησης (κάντε κλικ για να εισέλθετε στην οθόνη ρυθμίσεων μετακίνησης)

στ) Παγκόσμιο σύστημα συντεταγμένων (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στη διεπαφή ρυθμίσεων WCS)

ζ) Εικονίδιο εργαλείων (κάντε κλικ για να εισέλθετε στην οθόνη ρυθμίσεων εργαλείων)

η) RPM% (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στην οθόνη ρυθμίσεων RPM)

θ) Εικονίδιο πίσω (επιστροφή στην προηγούμενη οθόνη)

1. Διεπαφή ρύθμισης προσαρμοσμένων παραγγελιών

Μετάβαση: Κύρια διεπαφή → Διασύνδεση ρύθμισης λειτουργίας → Κουμπί προσαρμοσμένης παραγγελίας

Υποστηρίζει έως και 11 προσαρμοσμένες παραγγελίες. Παράδειγμα: Cmd5_name.txt. Το Cmd είναι σταθερό, το 5 είναι ο σειριακός αριθμός της παραγγελίας, ο οποίος υποστηρίζει το 1-7 και το όνομα είναι το όνομα της παραγγελίας, το οποίο πρέπει να είναι μικρότερο από 16 χαρακτήρες και μπορεί να ξεκινά μόνο με ένα γράμμα.

α) Διαδικασία προσθήκης αρχείου

- Δημιουργήστε ένα αρχείο txt με το όνομα "Cmd5_name", μετά πληκτρολογήστε τον GCODE που χρειάζεστε και, τέλος, αντιγράψτε το αρχείο που δημιουργήθηκε στην κάρτα SD (είναι απαραίτητο να εισάγετε μετά τη δημιουργία κάθε παραγγελίας):

- Ανοίξτε τη σελίδα εκτύπωσης εκτός σύνδεσης, κάντε κλικ στο κουμπί TFT, βρείτε το αρχείο και κάντε κλικ σε αυτό:

- Επανεκκίνηση εκτός σύνδεσης και επιστροφή στο κουμπί προσαρμοσμένης παραγγελίας:

β) Διαδικασία διαγραφής αρχείου

- Δημιουργήστε το αρχείο Cmd5_delete.txt και, στη συνέχεια, αντιγράψτε το αρχείο στην κάρτα SD:

- Ανοίξτε τη σελίδα εκτύπωσης εκτός σύνδεσης, κάντε κλικ στο κουμπί TFT, βρείτε το αρχείο και κάντε κλικ σε αυτό.

- Τέλος κάντε επανεκκίνηση εκτός σύνδεσης και επιστροφή στο κουμπί προσαρμοσμένης παραγγελίας και το αρχείο δεν θα εμφανιστεί.

1. Μετακίνηση διεπαφής ρύθμισης

Μετάβαση: Κύρια διεπαφή → Διεπαφή ρύθμισης λειτουργίας → Κουμπί ρύθμισης μετακίνησης

α) Y+ (κάντε κλικ και το μηχάνημα θα μετακινηθεί προς τη θετική κατεύθυνση του άξονα Y) β) Εμφανίζει την τρέχουσα θέση του άξονα Ζ γ) Z+ (κάντε κλικ και το μηχάνημα θα κινηθεί προς τη θετική κατεύθυνση του άξονα Ζ) δ) Εμφανίζει την τρέχουσα θέση του άξονα Χ ε) Z- (κάντε κλικ και το μηχάνημα θα κινηθεί προς την αρνητική κατεύθυνση του άξονα Ζ)

στ) Z+ (κάντε κλικ και το μηχάνημα θα κινηθεί προς την αρνητική κατεύθυνση του άξονα Ζ)

ζ) Υ- (κάντε κλικ και το μηχάνημα θα κινηθεί προς την αρνητική κατεύθυνση του άξονα Χ)

η) Εικονίδιο AUTO (υπάρχουν 6 λειτουργίες, 0.01, 0.1, 1, 10, 100 και AUTO - επιλέγοντας τη λειτουργία "AUTO" και πατώντας παρατεταμένα τα κουμπιά ΧΥΖ και το μηχάνημα θα κινείται συνεχώς)

i) X+ (κάντε κλικ και το μηχάνημα θα κινηθεί προς τη θετική κατεύθυνση του άξονα Χ)

j) Εμφανίζει την τρέχουσα θέση του άξονα Υ

1. Διεπαφή ρύθμισης παγκόσμιου συστήματος συντεταγμένων (WCS).

Μετάβαση: Κύρια διεπαφή → Διεπαφή ρύθμισης λειτουργίας → Διεπαφή ρύθμισης WCS

a) "SET X=0" (ορίστε τις συντεταγμένες του Χ στο μηδέν)

b) "SET Z=0" (ορίστε τις συντεταγμένες του Ζ στο μηδέν)

c) "SET X, Y, Z=0, 0, 0" (ορίστε τις συντεταγμένες των Χ,Υ,Ζ στο μηδέν ταυτόχρονα)

d) "SET Y=0" (ορίστε τις συντεταγμένες του Υ στο μηδέν)

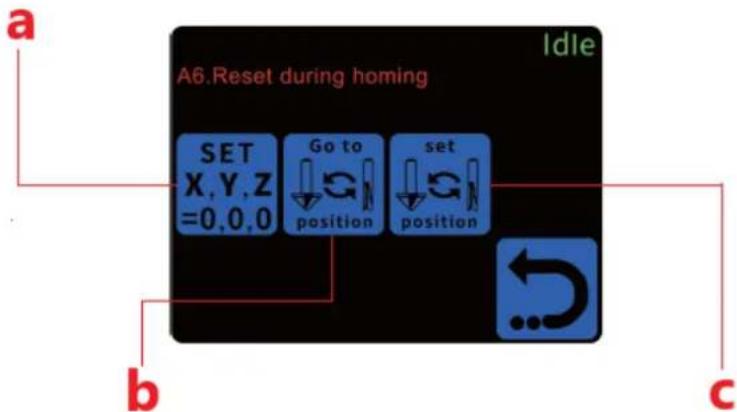

1. Διεπαφή ρύθμισης εργαλείων

Μετάβαση: Κύρια διεπαφή → Διεπαφή ρύθμισης λειτουργίας → Διεπαφή ρύθμισης εργαλείων

a) "SET X,Y,Z =0,0,0" (ορίστε τις συντεταγμένες των X, Y, Z στο μηδέν ταυτόχρονα)

b) Μετάβαση στη θέση (κάντε κλικ σε αυτό το κουμπί για να επιστρέψετε στη θέση που ορίστηκε από το "Set position")

c) Ρύθμιση θέσης (ρυθμίστε την τρέχουσα θέση του κινητήρα του άξονα)

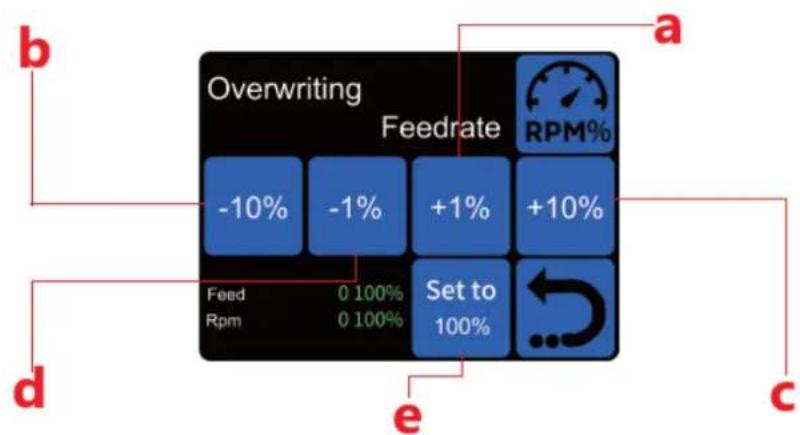

1. Διεπαφή ρύθμισης RPM

a) 1% (ρυθμίστε την ταχύτητα του κινητήρα του άξονα σε 1%) b) 50% (ρυθμίστε την ταχύτητα του κινητήρα του άξονα στο 50%) c) 0% (σβήστε τον κινητήρα του άξονα) d) 10% (ρυθμίστε την ταχύτητα του κινητήρα του άξονα σε 10%) e) 100% (Ρυθμίστε την ταχύτητα του κινητήρα του άξονα στο 100%)

1. Διεπαφή ρύθμισης εκτύπωσης

a) TFT (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στη διεπαφή ρυθμίσεων TFT) b) Ρυθμίσεις (κάντε κλικ σε αυτό το εικονίδιο για να επιστρέψετε στη διεπαφή ρυθμίσεων λειτουργίας) c) Grbl (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στην οθόνη πληροφοριών grbl)

1. Κουμπί ρύθμισης TFT

Μετάβαση: Κύρια διεπαφή → Διεπαφή ρύθμισης εκτύπωσης → Διεπαφή ρύθμισης TFT

a) Εμφάνιση του περιεχομένου των αρχείων στην κάρτα SD b) ↑ (κάντε κλικ σε αυτό το εικονίδιο για να δείτε το παραπάνω περιεχόμενο) c) ↓ (κάντε κλικ σε αυτό το εικονίδιο για να δείτε το περιεχόμενο παρακάτω) d) Επιστροφή στο προηγούμενο επίπεδο φακέλων

10. διεπαφή πληροφοριών grbl

Μετάβαση: Κύρια διεπαφή → Διεπαφή ρύθμισης εκτύπωσης → διεπαφή πληροφοριών grbl

Εμφανίζει τη διεύθυνση ΙΡ του ελεγκτή εκτός σύνδεσης. μπορείτε να εισαγάγετε αυτήν τη διεύθυνση για να προβάλετε το τρέχον περιεχόμενο μέσα στο SD στην πλευρά του διακομιστή και να προσθέσετε και να διαγράψετε αρχεία (ανατρέξτε στην ενότητα "Διαμόρφωση Wi-Fi").

Κάνοντας ένα δοκιμαστικό έργο

1. Βήματα λειτουργίας

Μετάβαση: Κύρια διεπαφή → Διεπαφή ρύθμισης εκτύπωσης → Διεπαφή ρύθμισης TFT

- Στα αρχεία της κάρτας SD, βρείτε και εκτελέστε το αρχείο "dragon.nc":

- Εμφανίζεται ένα αναδυόμενο πλαίσιο με "Είστε βέβαιοι ότι θα εκτελέσετε αυτό το αρχείο δράκος", επιλέξτε το κουμπί "ν":

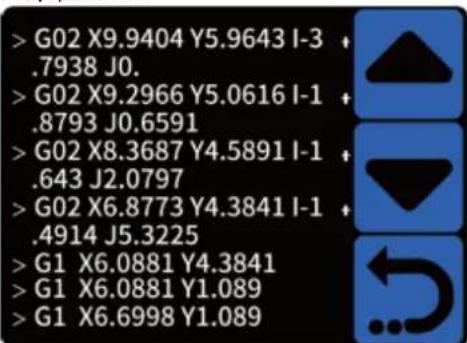

• Διεπαφή εκτέλεσης αρχείων

a) Εμφάνιση του ποσοστού προόδου της χάραξης b) "Εκτέλεση" σημαίνει ότι το μηχάνημα λειτουργεί c) RPM%FEED% (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στη διεπαφή ρύθμισης RPM & FEED)

2. Διασύνδεση ρύθμισης παύσης

- Μετάβαση: Κύρια διεπαφή → Διεπαφή ρύθμισης εκτύπωσης → Διεπαφή ρύθμισης TFT → Διασύνδεση εκτέλεσης αρχείου → Διασύνδεση ρύθμισης παύσης

α) Κάντε κλικ σε αυτό το κουμπί για να συνεχίσετε τη χάραξη

β) "..." (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στην οθόνη περισσότερων επιλογών ρυθμίσεων)

• Διεπαφή περισσότερων επιλογών ρύθμισης:

a) Σταματήστε τη χάραξη

b) RPM%FEED% (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στις ρυθμίσεις RPM και FEED)

c) GCODE (κάντε κλικ σε αυτό το εικονίδιο για να εισέλθετε στη διεπαφή κωδικού GCODE)

• Διεπαφή GCODE

1. Διεπαφή ρύθμισης "RPM" και "FEED":

a) +1% (1% αύξηση στο ποσοστό εισροών) b) -10% (10% μείωση στο ποσοστό εισροών) c) +10% (αύξηση 10% στο ποσοστό εισροών) d) -1% (μείωση 1% στο ποσοστό εισροών) e) Ορίστε στο 100% (ρυθμίστε το ποσοστό εισόδου στο 100%)

f) +1% (1% αύξηση της ταχύτητας του άξονα) g) -10% (10% μείωση της ταχύτητας του άξονα) h) +10% (10% αύξηση της ταχύτητας του άξονα) i) -1% (1% μείωση της ταχύτητας του άξονα) j) Ρυθμίστε στο 100% (ρυθμίστε την ταχύτητα του άξονα στο 100%) k) +10% (10% αύξηση της ταχύτητας του άξονα)

Διαμόρφωση Wi-Fi

1. Βρείτε το αρχείο "wifi.cfg" στον ριζικό κατάλογο της κάρτας SD:

1. Κάντε δεξί κλικ στο αρχείο, επιλέξτε "Άνοιγμα με" → Σημειωματάριο και επεξεργαστείτε τα περιεχόμενα του αρχείου:

Αλλάξτε την εντολή WIFI=NO_WIFI σε WIFI=ESP32_ACT_AS_STATION, PASSWORD=ο κωδικός πρόσβασής σας, εισαγάγετε τον κωδικό πρόσβασης wifi. Ορίστε SSID = "το σημείο πρόσβασής σας", εισαγάγετε το όνομα wifi σας.

1. Βεβαιωθείτε ότι ο υπολογιστής και το δίκτυο εκτός σύνδεσης είναι συνδεδεμένα στο ίδιο wifi.
2. Εάν η σύνδεση ολοκληρωθεί, η στήλη wifi στην κύρια διεπαφή θα ανάψει με ένα πράσινο λογότυπο wifi:

Καθαρισμός και συντήρηση

α) Αποσυνδέστε το φις από την πρίζα και αφήστε τη συσκευή να κρυώσει εντελώς πριν από κάθε καθαρισμό, ρύθμιση ή αντικατάσταση εξαρτημάτων ή εάν η συσκευή δεν χρησιμοποιείται. β) Πάντα να αποσυνδέετε τη συσκευή από την πρίζα πριν την καθαρίσετε. γ) Αποθηκεύστε τη μονάδα σε ξηρό, δροσερό μέρος, χωρίς υγρασία και άμεση έκθεση στο ηλιακό φως. δ) Μην ψεκάζετε τη συσκευή με πίδακα νερού και μην τη βυθίζετε σε νερό. ε) Μην αφήνετε το νερό να εισχωρήσει μέσα στη συσκευή μέσω των αεραγωγών στο περίβλημα της συσκευής. στ) Καθαρίστε τους αεραγωγούς με μια βούρτσα και πεπιεσμένο αέρα. ζ) Χρησιμοποιήστε ένα μαλακό πανί για τον καθαρισμό. η) Μη χρησιμοποιείτε αιχμηρά ή/και μεταλλικά αντικείμενα για τον καθαρισμό (π.χ. συρμάτινη βούρτσα ή μεταλλική σπάτουλα) γιατί μπορεί να καταστρέψουν το υλικό της επιφάνειας της συσκευής.

ι) Μην καθαρίζετε τη συσκευή με όξινη ουσία, παράγοντες για ιατρικούς σκοπούς, διαλυτικά, καύσιμα, λάδια ή άλλες χημικές ουσίες γιατί μπορεί να καταστρέψουν τη συσκευή.

ΑΠΟΡΡΙΨΗ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΩΝ ΣΥΣΚΕΥΩΝ

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξετε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
