KORISNIČKI PRIRUČNIK SBS-LEM-500CTR STEINBERG

Ovaj korisnički priručnik preveden je strojno radi vaše udobnosti. Uloženi su razumni napori da se osigura točan prijevod; međutim, nijedan automatizirani prijevod nije savršen niti mu je namjera zamijeniti ljudske prevoditelje. Službeni korisnički priručnik je engleska verzija. Sve nedosljednosti ili razlike nastale u prijevodu nisu obvezujuće i nemaju pravni učinak u svrhu usklađenosti ili provedbe. Ako se pojave bilo kakva pitanja vezana uz točnost informacija sadržanih u korisničkom priručniku, pogledajte englesku verziju tih sadržaja koja je službena verzija.

Tehnički podaci

Opis parametra	Vrijednost parametra
Naziv proizvoda	CNC glodalica
Model	SBS-LEM-500CTR
Nazivni napon [V~] / frekvencija [Hz]	Ulaz: 115-240 / 50Učinak: 48 / 50
Nazivna snaga [W]	500
Nazivna struja [A]	10,4
Klasa zaštite	ja
Dimenzije [širina x dubina x visina; mm]	680 x 645 x 375
Težina [kg]	12,9
Radno područje [mm]	430 x 390
Preciznost [mm]	0,01
Radna brzina [m/min]	12
Koračni motor	42 x 48 mm
Poziom ciśnienia akustycznego LpA [dB]	64,8
Poziom mocy akustycznej LwA [dB]	65
Podržani OS	Win XP / 7 / 8 / 10 / 11

Opis uređaja

- Ako je protumatica (dolje lijevo) ili ekscentar (dolje desno) olabavljena, može se namjestiti dvostranim ključem:

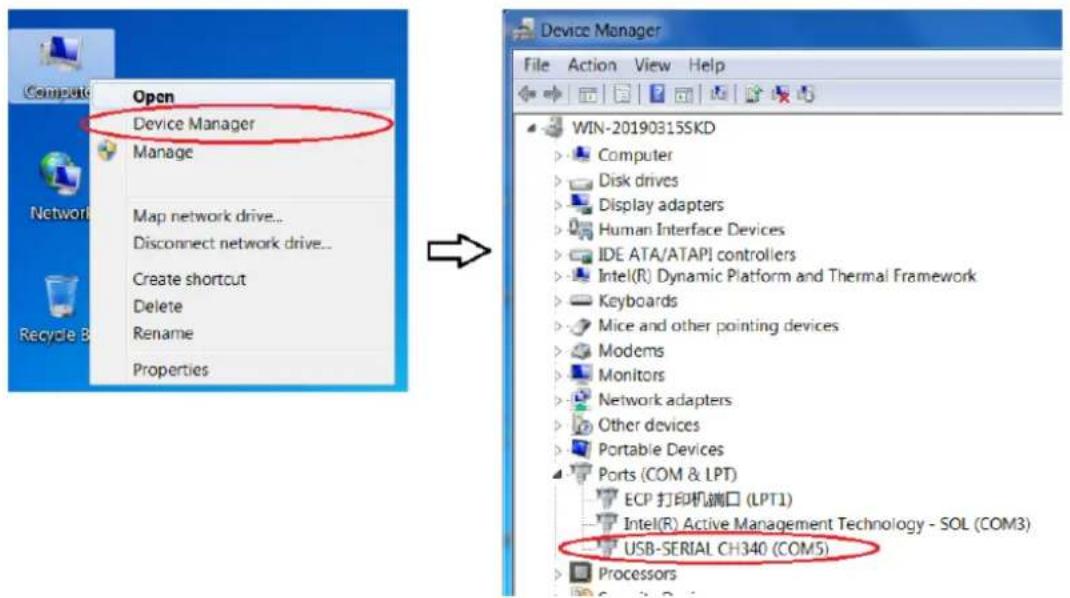

Windows 7, 8, 10 i 11: kliknite "Start" -> Desnom tipkom miša kliknite "Računalo" -> Odaberite "Upravitelj uređaja" -> "Priključci (COM & LPT)".

Ovaj stroj će biti USB serijski priključak (COMX), gdje "X" predstavlja COM broj, na primjer, COM5. Ako postoji više USB serijskih priključaka, desnom tipkom miša kliknite svaki i provjerite proizvođača, stroj će biti "CH340".

NAPOMENA: upravljačka ploča mora biti povezana s računalom kako bi se dobio broj priključka.

1. Pritisnite ikonu Grblcontrol za otvaranje softvera {Softver → Grblcontrol → Grblcontrol {Candle.exe):

NAPOMENA: sada možemo kopirati cijelu mapu Grblcontrol na naše lokalno računalo za svakodnevnu upotrebu.

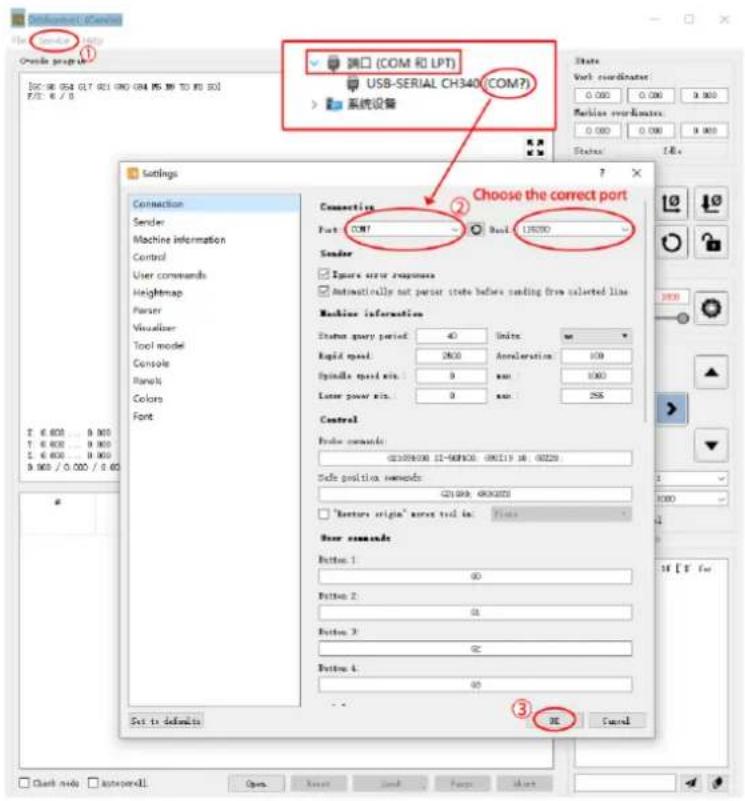

1. Pritisnite "Usluga" → "Postavke" na traci izbornika za ulazak u dijaloški okvir "Postavke".
2. Odaberite ispravan COM port i brzinu prijenosa podataka i kliknite "OK" za spremanje:

COM port: port koji odgovara upravljačkom programu CH340

Brzina prijenosa: 115200

Probno pokretanje projekta

1. Grblcontrol:

a) 3D sučelje za pregled (držite lijevu tipku miša za rotiranje kuta, pomičite kotačić miša za promjenu veličine)

b) Veličina uzorka

c) Prikaz koordinata

d) Prikaz stanja

h) Korak i vrijednost posmaka (npr. vrijednost koraka = 1 znači da je udaljenost pomicanja 1 mm; vrijednost posmaka = 1000 znači da je 1000 mm/min.)

i) Pošalji naredbenu traku

a) Kliknite "Otvori" i odaberite G kod za pokretanje.

b) Kliknite na ručnu upravljačku ploču, pomaknite vreteno na početnu točku graviranja, tako da se alat i obradak jedva dodiruju.

c) Pritisnite "Zero XV", "Zero Z" za brisanje koordinate XYZ osi.

d) Kliknite "Pošalji" za pokretanje G koda.

Postavljanje Z-sonde

1. Izdanje naredbi sonde

Zl4 je visina bloka za postavljanje alata, koja zahtijeva stvarno mjerenje, a Z25 je visina podizanja alata, koja se može konfigurirati prema potrebi:

Sonda G-kod	Nakon uređivanja	Visina naplate sonde
G90G21G38.2Z-S0F100G92 Z21G0 Z25	G90G21G38.2Z-S0F100G92 Z19.18G0 Z28

1. spojite jedan kraj izvanmrežnog kabela na kabelsko sučelje izvanmrežnog stroja, a drugi kraj na izvanmrežno sučelje upravljačke ploče, a zatim uključite upravljačku ploču:

NAPOMENA: nemojte povezivati upravljačku ploču s računalom putem USB kabela u isto vrijeme kada radite izvan mreže, inače će se prikazati dolje prikazano sučelje, što dovodi do nedostupnosti izvan mreže:

Kao što je prikazano na dijagramu, kada statusna traka prikazuje "??", to znači da izvanmrežni stroj trenutno ne može prepoznati status upravljačke ploče, pa u ovom slučaju pritisnite tipku za resetiranje upravljačke ploče CNC stroja i zatim ponovno pokrenite offline stroj:

Sučelje kontrolera

1. Glavno sučelje:

a) Cue stupac b) Stupac prikaza statusa d) Ikona za postavljanje (kliknite je za ulazak u operativno sučelje) e) Koordinata lokacije (područje prikaza stroja) f) Prikaz unosa g) Prikaz brzine jednog motora h) Ikona ispisa (kliknite za ulaz u sučelje postavki ispisa)

3. Sučelje za postavljanje prilagođenih narudžbi

Idite: Glavno sučelje → Sučelje za podešavanje rada → Gumb za prilagođeni redoslijed Podržava do 11 prilagođenih narudžbi. Primjer: Cmd5_name.txt. Cmd je fiksan, 5 je serijski broj narudžbe koji podržava 1-7, a name je naziv narudžbe koji mora imati manje od 16 znakova i može započeti samo slovom.

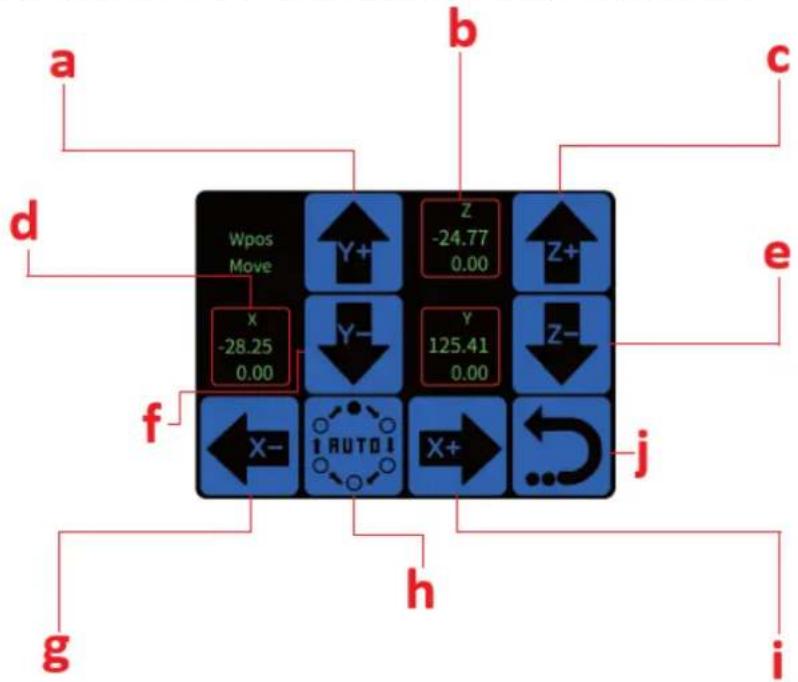

4. Premještanje sučelja za postavljanje

Idi: Glavno sučelje → Sučelje postavki rada → Premjesti gumb postavki

a) Y+ (kliknite i stroj će se pomaknuti u pozitivnom smjeru Y-osi) b) Prikazuje trenutni položaj Z-osi c) Z+ (kliknite i stroj će se pomaknuti u pozitivnom smjeru Z-osi) d) Prikazuje trenutni položaj X-osi e) Z- (kliknite i stroj će se pomaknuti u negativnom smjeru Z-osi) f) Z+ (kliknite i stroj će se pomaknuti u negativnom smjeru Z-osi) g) Y- (kliknite i stroj će se pomaknuti u negativnom smjeru X-osi) h) Ikona AUTO (postoji 6 načina rada, 0,01, 0,1, 1, 10, 100 i AUTO - odabirom načina rada "AUTO" i dugim pritiskom na tipke XYZ i stroj će se neprekidno kretati) i) X+ (kliknite i stroj će se pomaknuti u pozitivnom smjeru X-osi) j) Prikazuje trenutni položaj Y-osi

5. Sučelje za postavljanje svjetskog koordinatnog sustava (WCS).

Idi: Glavno sučelje → Sučelje postavki rada → Sučelje postavki WCS-a

Idi: Glavno sučelje → Sučelje za podešavanje rada → Sučelje za postavljanje alata

a) "SET X,Y,Z=0,0,0" (postavite koordinate X, Y, Z na nulu u isto vrijeme) b) Idite na poziciju (kliknite ovaj gumb za povratak na poziciju postavljenu pomoću "Postavi poziciju") c) Postavite položaj (postavite trenutni položaj motora vretena)

7. Sučelje za podešavanje broja okretaja u minuti

a) 1% (postavite brzinu motora vretena na 1%)

b) 50% (postavite brzinu motora vretena na 50%)

c) 0% (isključite motor vretena)

d) 10% (postavite brzinu motora vretena na 10%) e) 100% (postavite brzinu motora vretena na 100%)

1. Sučelje za podešavanje ispisa

1. grbl informacijsko sučelje

Idi: Glavno sučelje → Sučelje postavki ispisa → grbl informacijsko sučelje

Prikazuje IP adresu izvanmrežnog kontrolera; možete unijeti ovu adresu za pregled trenutnog sadržaja unutar SD-a na strani poslužitelja i dodavanje i brisanje datoteka (pogledajte odjeljak "Wi-Fi konfiguracija").

Idite: Glavno sučelje → Sučelje postavki ispisa → Sučelje postavki TFT-a

• U datotekama SD kartice pronađite i pokrenite datoteku "dragon.nc":

- Pojavljuje se skočni okvir s "Jeste li sigurni da želite pokrenuti ovu datoteku dragon", odaberite gumb "v":

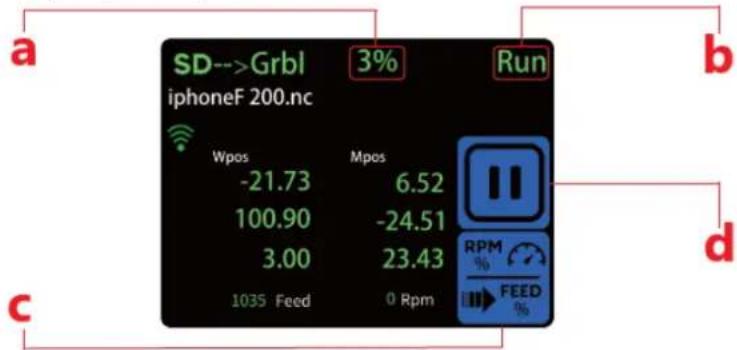

• Sučelje za pokretanje datoteka

a) Prikaz postotka napretka graviranja b) "Run" znači da stroj radi c) RPM%FEED% (kliknite ovu ikonu za ulazak u sučelje za postavljanje RPM & FEED)

1. Sučelje za postavljanje pauze

- Idite: Glavno sučelje → Sučelje postavki ispisa → Sučelje postavki TFT → Sučelje za pokretanje datoteke → Sučelje postavki pauze

a) Pritisnite ovaj gumb za nastavak graviranja b) "..." (kliknite ovu ikonu da biste otvorili zaslon s više opcija postavki)

1. Provjerite jesu li računalo i izvanmrežni uređaj povezani na isti wifi.
2. Ako je veza uspostavljena, wifi stupac u glavnom sučelju svijetlit će sa zelenim wifi logom:

Čišćenje i održavanje

a) Isključite mrežni utikač i ostavite uređaj da se potpuno ohladi prije svakog čišćenja, podešavanja ili zamjene pribora ili ako se uređaj ne koristi.

b) Uvijek isključite uređaj prije čišćenja.

c) Čuvajte jedinicu na suhom, hladnom mjestu, bez vlage i izravnog izlaganja sunčevoj svjetlosti.

d) Ne prskajte uređaj vodenim mlazom niti ga potapajte u vodu.
