Τύπος προϊόντος	Αποστασιόμετρο λέιζερ με διασταυρούμενες γραμμές
Μάρκα	Bosch
Μοντέλο	GLL 2-50 Professional
Διαστάσεις (Μ x Π x Υ)	120 x 65 x 115 mm
Βάρος	0,35 kg (με μπαταρίες)
Τροφοδοσία	2 μπαταρίες ΑΑ (1,5 V)
Εμβέλεια μέτρησης	Έως 50 m (με δέκτη)
Ακρίβεια ισοπέδωσης	± 0,3 mm/m
Αυτοϊσοπέδωση	Ναι, εμβέλεια ισοπέδωσης ± 4°
Αριθμός δεσμών	2 διασταυρούμενες γραμμές (οριζόντια και κάθετη)
Κλάση λέιζερ	Κλάση 2 (635 nm, < 1 mW)
Κύριες λειτουργίες	Μέτρηση απόστασης, ισοπέδωση, χάραξη γραμμών
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό και στεγνό πανί, αποφύγετε τους διαλύτες
Ασφάλεια	Μην κοιτάτε απευθείας στη δέσμη λέιζερ
Ανταλλακτικά και επισκευασιμότητα	Μπαταρίες αντικαταστάσιμες από τον χρήστη· επισκευή από εξουσιοδοτημένο κέντρο Bosch
Γενικές πληροφορίες	Χρήση σε εσωτερικό και εξωτερικό χώρο (με δέκτη)

Συχνές ερωτήσεις - GLL 2-50 Professional BOSCH

Τι είδους μπαταρίες χρησιμοποιεί το Bosch GLL 2-50 Professional;

Χρησιμοποιεί 2 μπαταρίες ΑΑ (1,5 V). Για βέλτιστη αυτονομία, προτιμήστε αλκαλικές μπαταρίες.

Ποια είναι η μέγιστη εμβέλεια μέτρησης;

Η εμβέλεια είναι έως 50 m με χρήση δέκτη λέιζερ. Χωρίς δέκτη, είναι περίπου 20 m ανάλογα με τις συνθήκες φωτισμού.

Το λέιζερ ισοπέδωσης είναι αυτοϊσοπεδούμενο;

Ναι, είναι αυτοϊσοπεδούμενο με εμβέλεια ισοπέδωσης ±4°. Ισοπεδώνεται αυτόματα όταν τοποθετείται σε σταθερή επιφάνεια.

Πώς να καθαρίσετε τη συσκευή;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Αποφύγετε τους διαλύτες ή επιθετικά χημικά. Καθαρίστε απαλά τους φακούς με ένα πανί μικροϊνών.

Μπορώ να χρησιμοποιήσω αυτό το αποστασιόμετρο σε εξωτερικό χώρο;

Ναι, αλλά η ορατότητα των γραμμών λέιζερ μειώνεται στον έντονο ήλιο. Για εξωτερική χρήση, συνιστάται ένας δέκτης λέιζερ.

Ποια είναι η ακρίβεια ισοπέδωσης;

Η ακρίβεια είναι ± 0,3 mm/m, που αντιστοιχεί σε απόκλιση 0,3 mm ανά μέτρο απόστασης.

Πώς να αλλάξετε τις μπαταρίες;

Ανοίξτε τη θήκη μπαταριών κάτω από τη συσκευή, τοποθετήστε 2 μπαταρίες ΑΑ τηρώντας τις πολικότητες και κλείστε το καπάκι.

Τι να κάνω αν η συσκευή δεν ανάβει;

Ελέγξτε πρώτα τις μπαταρίες: αντικαταστήστε τις αν χρειαστεί. Βεβαιωθείτε ότι η θήκη είναι καθαρή. Εάν το πρόβλημα παραμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών Bosch.

Αυτό το μοντέλο προβάλλει πολλαπλές γραμμές;

Ναι, προβάλλει δύο διασταυρούμενες γραμμές: μία οριζόντια και μία κάθετη, επιτρέποντας ακριβή ευθυγράμμιση και στους δύο άξονες.

Πού μπορώ να κατεβάσω τον πλήρη οδηγό χρήσης;

Ο οδηγός χρήσης είναι διαθέσιμος δωρεάν σε PDF στο notice-facile.com. Μπορείτε να τον κατεβάσετε απευθείας από τη σελίδα του προϊόντος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GLL 2-50 Professional BOSCH

Υποδείξεις ασφαλείας

Για να εργαστείτε με το όργανο μέτρησης χω- ρίς κίνδυνο και με ασφάλεια πρέπει να δια- βάσετε και να ακολουθήσετε όλες τις υπο- δείξεις. Εάν το όργανο μέτρησης δε χρησιμο- ποιθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΣΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΟΣΤΕ ΤΙΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

▶ Προσοχή – όταν εφαρμοστούν διαφορετικές διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ' αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.

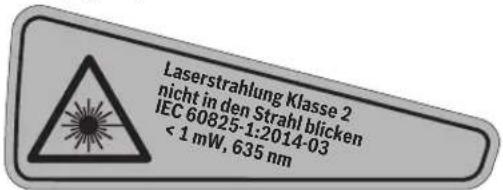

▶ Το ηλεκτρικό εργαλείο παραδίνεται με μια προειδοποιητική πινακίδα (στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα με τα γραφικά φέρει τον χαρακτηριστικό αριθμό 10).

Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτοι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα.
▶ Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.
Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.
Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.
▶ Na δίνετε το εργαλείο μέτρησης για εποσκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.

▶ Μην αφήνετε παιδιά να χρησυμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα.

Na μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

Na μην πλησιάζετε το εργαλείο μέτρησης σε βηματοδότες. Ο μαγνήτης στο εσωτερικό του εργαλείου μέτρησης παράγει ένα μαγνητικό πεδίο το οποίο μπορεί να επηρεάσει τη λειτουργία των βηματοδοτών.

Na μην πλησιάζετε το εργαλείο μέτρησης σε φορείς δεδομένων και σε συσκευές ευαίσθητες στο μαγνητισμό. Η δράση του μαγνήτη μπορεί να προκαλέσει οριστική απώλεια των δεδομένων.

Περιγραφή του προϊόντος και της ισχύος του

Παρακαλούμε ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση του εργαλείου μέτρησης κι αφήστε το ξεδιπλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού.

Χρήση σύμφωνα με τον προορισμό

Το εργαλείο μέτρησης προορίζεται για την εξακρίβωση και τον έλεγχο οριζοντίων και κάθετων γραμμών.

Τεχνικά χαρακτηριστικά

Λέιζερ σταυρωτών γραμμών GLL2-50
Αριθμός ευρετηρίου	3 6 0 1 Κ 6 3 1 .
Περιοχή εργασίας- Σ τά ν τα ρ	20 m
- με παλμική λειτουργία	15 m
- με δέκτη λέιζερ	50 m
Ακρίβεια χωροστάθμησης	±0,3 mm/m
Περιοχή αυτόματης χωροστάθμησης,τυπική	±4°
Χρόνος χωροστάθμησης, τυπικός	< 4 s
Θερμοκρασία λειτουργίας	-10 °C...+50 °C
Θερμοκρασία διαφύλαξης/αποθήκευσης	-20 °C...+70 °C
Μέγ. σχετική υγρασία ατμόσφαιρας	90 %
Κατηγορία λέιζερ	2
Τύπος λέιζερ	635 nm,<1 mW
C_6	1
ελάχιστη διάρκεια παλμού	1/1600 s
Ο αριθμός σειράς 9 στην πινακίδα του κατασκευαστή χρησψεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.

Ελληνικά | 71

Λέιζερ σταυρωτών γραμμών GLL2-50

Απόκλιοη ακτίνας λέιζερ	0,5 mrad(πλήρης γωνία)
Υποδοχή τριπόδου	1/4"
Μπαταρίες	3 x 1 , 5 V L R 6 ( A A )
Διάρκεια λειτουργίας περίπου	12 h
Αυτόματη απενεργοποίηση μετά απόπερίπου	30 min
Βάρος σύμφωνα μεEPTA-Procedure 01:2014	0,45 kg
Διαστάσεις	118 x 57 x 89 mm
Βαθμός προστασίας	IP 54 (προστασίααπό σκόνη και ψεκασμό με νερό)

Ο αριθμός σειράς 9 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

1 'Εξοδος ακτίνας λέιζερ
2 'Ενδειξη παλμικής λειτουργίας
3 Πλήκτρο για παλμική λειτουργία
4 Πλήκτρο τρόπων λειτουργίας
5 'Ενδειξη μπαταρίας
6 Υποδοχή τριπόδου 1/4"
7 Διακόπης ON/OFF
8 Καπάκι θήκης μπαταρίας
9 Αριθμός σειράς
10 Προειδοποιητική πινακίδα λέίζερ
11 Ασφάλεια του καπακιού θήκης μπαταρίας
12 Δίσκος ευθυγράμμισης*
13 Βοήθημα ευθυγράμμισης 0° στο δίσκο ευθυγράμμισης
14 Βοήθημα ευθυγράμμισης 90° στο δίσκο ευθυγράμμισης
15 Воήθημα ευθυγράμμισης 45° στο δίσκο ευθυγράμμισης
16 Πίρος στο δίσκο ευθυγράμμισης
17 Τσάντα προστασίας*
18 Βαλίτζα*
19 Γυαλιά παρατήρησης λέιζερ*
20 Πλάκα μέτρησης με πόδι*
21 Δέκτης λέιζερ*
* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία.

Συναρμολόγηση

Τοποθέτηση/αντικατάσταση - μπαταριών

Χρησιμοποιείτε αποκλειστικά μπαταρίες αλκαλίου-μαγγανίου. Για να ανοίξετε το καπάκι της θήκης μπαταριών 8 πατήστε την ασφάλεια 11 προς τη φορά του βέλους και ακολούθως αφαιρέστε το καπάκι της θήκης μπαταριών. Τοποθετήστε τις μπαταρίες

που περιέχονται στη συσκευασία. Τοποθετήστε τις μπαταρίες με τη σωστή πολικότητα, σύμφωνα με το σχέδιο στο εσωτερικό της θήκης μπαταριών.

'Отан η ένδειξη μπαταρίας 5 αναβοσβήνει με κόκκινο χρώμα πρέπει να αλλάξετε τις μπαταρίες.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμοποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την Ιδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοπούσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να διαβρωθούν και να autoεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
Na μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο autokίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.
▶ Προστατεύετε το εργαλείο μέτρησης από πτώσεις και ισχυρές προσκρούσεις. Μετά από τυχόν ισχυρές εξωτερικές επιδράσεις στο εργαλείο μέτρησης θα πρέπει, πριν συνεχίσετε την εργασία σας, να διεξάγετε έναν έλεγχο ακριβείας (βλέπε «Ακρίβεια χωροστάθμησης»).
▶ Na θέτετε το εργαλείο μέτρησης εκτός λειτουργίας, πριν το μεταφέρετε. Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται, διαφορετικά, σε περίππωση ισχυρών κινήσεων, μπορεί να υποστεί βλάβη.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το εργαλείο μέτρησης υθήστε το διακόπη ΟΝ/OFF 7 στη θέση « 📄 on» (για εργασίες χωρίς αυτοχωροστάθμηση) ή στη θέση « 📃 on» (για εργασίες με αυτοχωροστάθμηση). Μετά τη θέση του σε λειτουργία το εργαλείο μέτρησης εκπέμπει αμέσως γραμμές λέιζερ μέσω των εξόδων 1.

Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση.

Για να θέσετε εκτός λειτουργίας το εργαλείο μέτρησης ωθήστε το διακόπτη ΟΝ/ΟFF 7 στη θέση «off». Κατά τη θέση εκτός λειτουργίας μανδαλώνεται η μονάδα παλινδρόμησης.

Απενεργοποίηση της αυτόματης απενεργοποίησης

Μετά από διάρκεια λειτουργίας 30 min το εργαλείο μέτρησης απενεργοποιείται αυτόματα. Για να απενεργοποιήσετε την αυτόματη απενεργοποίηση κρατήστε πατημένο το πλήκτρο τρόπων λειτουργίας 4 για 3 s όταν θέτετε το εργαλείο μέτρησης σε λειτουργία. Έταν η αυτόματη απενεργοποίηση είναι απενεργοποιημένη, τότε μετά από 3 s αναβοσβήνουν για λίγο οι ακτίνες λέίζερ.

72 | Ελληνικά

▶ Μην αφήνετε το ενεργοπουμένο εργαλείο μέτρησης ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός λειτουργίας. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέίζερ.

Για να ενεργοποιήσετε την αυτόματη απενεργοποίηση θέστε το εργαλείο μέτρησης εκτός λειτουργίας και ακολούθως πάλι σε λειτουργία (χωρίς να κρατάτε πατημένο το πλήκτρο 4).

Τρόποι λειτουργίας (βλέπε εικόνες Α-Δ)

Το εργαλείο μέτρησης τρεις τρόπους λειτουργίας. Μπορείτε ανά πάσα στιγμή να μεταβείτε από τη μια λειτουργία στην άλλη:

• Οριζόντια λειτουργία «-»: παράγει μια οριζόντια γραμμή λέιζερ,
• Κάθετη λειτουργία «Ι»: παράγει μια κάθετη γραμμή λέιζερ,
• Λειτουργία σταυρωτών γραμμών «+»: παράγει μια οριζόντια και μια κάθετη γραμμή λέιζερ.

Μετά από τη θέση του σε λειτουργία το εργαλείο μέτρησης βρίσκεται στη λειτουργία με σταυρωτές γραμμές. Για να αλλάξετε τον τρόπο λειτουργίας πατήστε το πλήκτρο τρόπων λειτουργίας 4.

Και οι τρεις τρόποι λειτουργίας μπορούν να επιλεχτούν και με και χωρίς αυτόματη χωροστάθμηση.

Παλμική λειτουργία

Για να μπορέσετε να εργαστείτε με το δέκτη λέιζερ 21 πρέπει – ανεξάρτητα από τον τρόπο λειτουργίας που έχετε επιλέξει – να έχει ενεργοποιηθεί η παλμική λειτουργία.

Στην παλμική λειτουργία οι γραμμές λέιζερ αναβοσβήνουν με πάρα πολλή υψηλή συχνότητα κι έτσι ο δέκτης λέιζερ 21 μπορεί να τις ανακαλύψει.

Για να ενεργοποιήσετε την παλμική λειτουργία πατήστε το πλήκτρο 3. Όταν η παλμική λειτουργία είναι ενεργοποιημένη η ένδειξη 2 ανάβει με πράσινο χρώμα.

'Отан η παλμική λειτουργία είναι ενεργοποιημένη μειώνεται για το ανθρώπινο μάτι η ευκρίνεια των γραμμών λέίζερ. Γι' autó, για εργασίες χωρίς δέκτη λέίζερ, να απενεργοποιείτε την παλμική λειτουργία ξαναπατώντας το πλήκτρο 3. 'Отан απενεργοποιηθεί η παλμική λειτουργία σβήνει η ένδειξη 2.

Αυτόματη χωροστάθμηση

Εργασία με την αυτόματη χωροστάθμηση (βλέπε εικόνα Κ)

Τοποθετήστε το εργαλείο μέτρησης επάνω σε μια σταθερή επίπεδη επιφάνεια και στερεώστε το σε ένα τρίποδο για φωτογραφική μηχανή από το κοινό εμπόριο.

Για να εργαστείτε με αυτόματη χωροστάθμηση ωθήστε το διακόπτη ΟΝ/OFF 7 στη θέση « 🚙 on».

Η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα εντός της περιοχής αυτοχωροστάθμησης τυχόν ανωμαλίες έως ±4°. Η χωροστάθμηση τερματίζεται μόλις τα σημεία λέιζερ σταματήσουν να κινούνται.

'Отан η αυτόματη χωροστάθμηση δεν είναι εφικτή, π.χ. επειδή η επιφάνεια στην οπολα βρίσκεται το όργανο μέτρησης αποκλίνει περισσότερο από 4° από την οριζόντιο, τότε οι ακτίνες λέζερ αναβοσβήνουν. Σ' αυτήν την περίπτωση οριζοντιώστε το εργαλείο μέτρησης και περιφένετε να χωροστάθμηστεί αυτόματα.

Σε περιπτώσεις ισχυρών κραδασμών ή αλλαγής θέσης το εργαλείο μέτρησης αυτοχωσταθμείται πάλι αυτόματα. Μετά από κάθε νέα χωροστάθμηση πρέπει να ελέγχετε τη θέση της οριζόντι- ας ή/και κάθετης γραμμής λέιζερ ως προς το σημελο αναφοράς για να αποφύγετε τυχόν σφάλματα.

Εργασία χωρίς αυτόματη χωροστάθμηση (βλέπε εικόνα D)

Για εργασίες χωρίς αυτοχωροστάθμηση ωθήστε το διακόπη ΟΝ/ΟFF 7 στη θέση « 📄 on». Όταν η αυτοχωροστάθμηση είναι απενεργοποιημένη οι ακτίνες λέίζερ αναβοσβήνουν διαρκώς.

'Отavn η αυτόματη χωροστάθμηση είναι απενεργοποιημένη μπορείτε να κρατήσετε το εργαλείο μέτρησης ελεύθερα με το χέρι σας ή να το τοποθετήσετε επάνω σε μια κεκλιμένη επιφάνεια. Στη λειτουργία σταυρωτών γραμμών οι δυο γραμμές λέίζερ μπορεί να μην διασταυρώνονται ορθογώνια.

Ακρίβεια χωροστάθμησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Ιδιαίτερα οι διαφορές θερμοκρασίας που ξεκινούν από το έδαφος και ανεβαινουν προς τα επάνω μπορεί να προκαλέσουν απόκλιση της ακτίνας λέιζερ.

Επειδή ο μέγιστος στρωματισμός της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε μετρήσεις αποστάσεων μεγαλύτερων από 20 m να συναρμολογείτε το εργαλείο μέτρησης πάντοτε επάνω σ' ένα τρίποδο. Αν είναι δυνατό, να τοποθετείτε επίσης το εργαλείο μέτρησης στο κέντρο της υπό μέτρησης επιφάνειας.

Εκτός από τις εξωτερικές επιρροές και οι ειδικές για τη συσκευή επιρροές (όπως π.χ. πτώσεις ή δυνατά κτυπήματα) μπορεί να οδηγήσουν σε αποκλίσεις. Γι' αυτό πριν από κάθε έναρξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης.

Στην αρχή πρέπει να ελέγξετε την ακρίβεια του ύψους και της χωροστάθμησης της οριζόντιας γραμμής λέίζερ και ακολούθως την ακρίβεια της χωροστάθμησης της κάθετης γραμμής λέίζερ. Σε περίπτωση που το εργαλείο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπή απόκλιση, τότε δώστε το για επισκευή σε ένα κατάστημα Service της Bosch.

\*Ελεγχος της ακρίβειας του ύψους της οριζόντιας γραμμής

Για τον έλεγχο χρειάζεστε μια ελεύθερη ευθεία διαδρομή μήκους 5 m επάνω σε μια στερεή επιφάνεια, μεταξύ δυο τοίχων Α και Β. – Συναρμολογήστε το εργαλείο μέτρησης επάνω σε ένα τρίπο- δο κοντά στον τοίχο Α ή τοποθετήστε το επάνω σε μια στε- ρεή, επίπεδη επιφάνεια. Θέστε το εργαλείο μέτρησης σε λει- τουργία. Επιλέξτε τη λειτουργία σταυρωτών γραμμών με αυ- τόματη χωροστάθμηση.

– Κατευθύνετε το λέίζερ απάνω στον τοίχο Α και αφήστε το εργαλείο μέτρησης να χωρασταθμηθεί. Σημαδέψτε το κέντρο του σημείου στο οποίο διασταυρώνονται οι γραμμές λέίζερ (σημείο 1).

Ελληνικά | 73

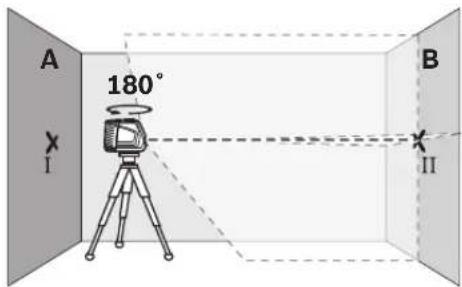

• Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και σημαδέψτε το σημείο διασταύρωσης των γραμμών λέιζερ στον απέναντι τοίχο Β (σημείο Ι).
• Τοποθετήστε το εργαλείο μέτρησης – χωρίς να το γυρίσετε – κοντά στον τοίχο Β, θέστε το σε λειτουργία και αφήστε το να χωροσταθμηθεί.

- Ρυθμίστε (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι από κάτω) το ύψος του εργαλείου μέτρησης κατά τέτοιο τρόπο, ώστε το σημείο διασταύρωσης να πέσει επάνω στο σημείο ΙΙ που είχατε ήδη σημαδέψει στον τοίχο Β.

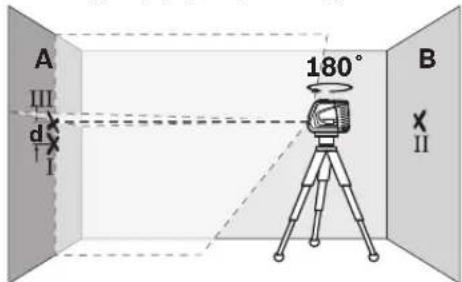

• Γυρίστε το εργαλείο μέτρησης κατά 180°, χωρίς να αλλάξετε ύψος. Κατευθύνετε το επάνω στο τοίχο Α κατά τέτοιο τρόπο, ώστε η κάθετη γραμμή λέιζερ να περνά μέσα από το ήδη σημαδεμένο σημείο 1. Αφήστε το εργαλείο μέτρησης να χωροσταθμηθεί και συμαδέψτε το σημείο διασταύρωσης των γραμμών λέιζερ στον τοίχο Α (σημείο 111).
• Η διαφορά d των δυο σημαδεμένων σημείων Γ και ΠΤΙ στον τοίχο Α αποτελεί την πραγματική απόκλιση ύψους του εργαλείου μέτρησης.

Μέγιστη επιτρεπτή απόκλιση d_max υπολογίζεται ως εξής: d_max = πλή απόσταση των τοίχων x 0,3 mm/m Παράδειγμα: Η μέγιστη απόκλιση

d_max = 2 × 5 m × 0, 3 m m/m = 3 m m, ótau η απόσταση των τοίχων είναι 5 m. 'Ετοι, η απόσταση ανάμεσα στα σημάδια δεν επιτρέπεται να ξεπερνά τα 3 mm.

'Ελεγχος της ακρίβειας χωροστάθμησης της οριζόντιας γραμμής

Για τον έλεγχο χρειάζεστε μια ελεύθερη επιφάνεια περίπου 5 x 5 m.

– Τοποθετήστε το εργαλείο μέτρησης στο κέντρο μιας στερεής, επίπεδης επιφάνειας, ανάμεσα στους δυο τοίχους Α και Β. Αφήστε το εργαλείο μέτρησης να χωροσταθμηστεί στην οριζόντια λειτουργία.

- Σημαδέψτε στους δυο τοίχους, σε απόσταση 2,5 m από το εργαλείο μέτρησης, το κέντρο της γραμμής λέιζερ (σημείο I στον τοίχο Α και σημείο II στον τοίχο Β).

• Τοποθετήστε το εργαλείο μέτρησης γυρισμένο κατά 180° σε απόσταση 5 m και αφήστε το να χωρασταθμηθεί.
• Ρυθμίστε (με τη βοήθεια του τριπόδου ἡ τοποθετώντας κάτι από κάτω) το ύψος του εργαλείου μέτρησης κατά τέτοιο τρόπο, ώστε το κέντρο της γραμμής λέίζερ να πέσει ακριβώς επάνω στο σημείο ΠΤ που ελχατε ἢδη σημαδέψει στον τολχο Β.
• Σημαδέψτε στον τοίχο Α το κέντρο της γραμμής λέιζερ σαν σημείο ΠΠ (κάθετα ή, ανάλογα, κάτω από το σημείο I).
• Η διαφορά d των δυο σημαδεμένων σημείων I και III στον τοίχο Α αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης από τον οριζόντιο άξονα.

Μέγιστη επιτρεπτή απόκλιση d _max υπολογίζεται ως εξής:

d_max = πλή απόσταση των τοίχων x 0,3 mm/m

Παράδειγμα: Η μέγιστη απόκλιση

ξα ξ, 2 x 5 m x 0, 3 m m / m = 3 m m, όταν η απόσταση μεταξύ των τοίχων είναι 5 m. Έτσι, η απόσταση ανάμεσα στα σημάδια δεν επιτρέπεται να ξεπερνά τα 3 mm.

74|Ελληνικά

'Ελεγχος της ακρίβειας της κάθετης γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m (επάνω σε στερεή επιφάνεια).

- Θέστε το εργαλείο μέτρησης σε απόσταση 2,5 m από το άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επιφάνεια ( Oxì επάνω σε ένα τρίποδο ). Αφήστε το εργαλείο μέτρησης να αυτοχωροσταθμηστεί στη λειτουργία σταυρωτών γραμμών και κατευθύντε τις γραμμές λέίζερ επάνω στο άνοιγμα της πόρτας.

- Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπε- δο του ανοίγματος της πόρτας (σημείο 1), κατόπιν σε από- σταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας (σημείο 11) και τέλος στην επάνω ακμή του ανοίγματος της πόρτας (σημείο 11).

• Τοποθετήστε το εργαλείο μέτρησης στην άλλη πλευρά του ανοίγματος της πόρτας, άμεσα πίω από το σημείο Ι. Αφήστε το εργαλείο μέτρησης να χωροσταθμηθεί και ρυθμίστε την κάθετη γραμμή λέιζερ κατά τέτοιο τρόπο, ώστε το κέντρο της να περνά ακριβώς μέσα από τα σημεία Ι και Ι.
• Η διαφορά d μεταξύ του σημείου 111 και του κέντρου της γραμμής λέιζερ στην επάνω ακμή του ανοίγματος της πόρτας αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης από τον κάθετο άξονα.
• Μετρήστε το ύψος του ανολγματος της πόρτας.

Η μέγιστη επιτρεπτή απόκλιση d _max υπολογίζετε ως εξής:

d_max = διπλό ύψος του ανοίγματος της πόρτας × 0,3 mm/m Παράδειγμα: Μέγιστη απόκλιση

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm , ὅταν το ὑψος της πόρτας ανέρχεται σε 2 m. Έτοι, η απόσταση ανάμεσα στα σημάδια δεν επιτρέπεται να ξεπερνά τα 1,2 mm.

Υποδείξεις εργασίας

Για το σημάδεμα να χρησιμοποιείτε πάντοτε το κέντρο της γραμμής λέιζερ. Το πλάτος της γραμμής λέιζερ αλλάζει ανάλογα με την απόσταση.

Εργασία με το δίσκο ευθυγράμμισης

Με τη βοήθεια του δίσκου ευθυγράμμισης 12 μπορείτε να ευθυγραμμίσετε το εργαλείο μέτρησης με βάση μια γραμμή αναφοράς ή να προβάλλετε την κάθετη γραμμή λέίζερ υπό γωνία 45° ή 90° ως προς μια γραμμή αναφοράς.

Τοποθετήστε το γραμμικό δομικό λέιζερ με την υποδοχή τριπόδου 6 επάνω στον πίρο 16 στο δίσκο ευθυγράμμισης. Εφαρμόστε το επάνω στο δίσκο ευθυγράμμισης κατά τέτοιο τρόπο, ώστε η κάθετη γραμμή λέιζερ να περνά (ανάλογα με την επιθυμητή γωνία) από το κέντρο του βοηθήματος ευθυγράμμισης 13, 14 ή 15.

Ρυθμίστε το δισκο ευθυγράμμισης 12 με τη βοήθεια των αντίστοιχων βοηθημάτων ευθυγράμμισης 13, 14 ή 15 με την επιθυμητή γραμμή αναφοράς.

Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα) (βλέπε εικόνες Ε - Τ)

Με τη βοήθεια της πλάκας μέτρησης 20 μπορείτε να μεταφέρετε το σημάδι λέίζερ στο δάπεδο ή το ύψος λέίζερ σ' εναν τοίχο. Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρετε σε κάποια άλλη θέση. Έτοι δε χρειάζεται να ρυθμίσετε το εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.

Η πλάκα μέτρησης 20 διαθέτει μια ανακλαστική επίστρωση, η οποία βελτώνει την ορατότητα της ακτίνας λέιζερ σε μεγάλες αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φω- τεινότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα μέτρησης, παράλληλα ως προς την ακτίνα λέιζερ.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

'Ενα τριποδο προσφέρει μια σταθερή, καθ' ύψος ρυθμιζόμενη βάση μέτρησης. Θέστε το εργαλείο μέτρησης με την υποδοχή τριπόδου 6 στο σπείρωμα 1/4" του τριπόδου και βιδώστε το καλά με τη βίδα στερέωσης του τριπόδου.

Εργασία με δέκτη λέιζερ (ειδικό εξάρτημα) (βλέπε εικόνα G)

Για την ευκολότερη ανεύρεση των γραμμών λέίζερ υπό δυσμενείς συνθήκες φωτισμού, (φωτεινό περιβάλλον, άμεση ηλιακή ακτινοβολία) καθώς και σε μεγάλες αποστάσεις να χρησιμοποιείτε το δέκτη λέίζερ 21. Για να μπορέσετε να εργαστείτε με το δέκτη λέίζερ πρέπει να έχει ενεργοποιηθεί η παλμική λειτουργία (βλέπε «Παλμική λειτουργία», σελίδα 72).

Ελληνικά | 75

Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)

Τα γυαλιά παρατήρησης λέίζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι το κόκκινο φως του λέίζερ φαίνεται πιο φωτεινό.

Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέίζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέίζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέίζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέίζερ.
Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

Παραδείγματα εργασίας (βλέπε εικόνες Η-Κ)

Τοποθέτηση πλακών δαπέδου υπό γωνία 45° (βλέπε εικόνα J)

Τοποθετήστε το γραμμικό δομικό λείζερ με την υποδοχή τριπόδου 6 επάνω στον πίρο 16 στο δίσκο ευθυγράμμισης. Εφαρμόστε το επάνω στη μεσαία προεξοχή του δίσκου ευθυγράμμιση 12 κατά τέτοιο τρόπο, ώστε η κάθετη γραμμή λείζερ να περνά από το κέντρο του βοηθήματος ευθυγράμμισης 15. Ακολούθως ευθυγραμμμίστε το δίσκο ευθυγράμμισης με τη γραμμή αναφοράς μέσω των βοηθημάτων ευθυγράμμισης 13 ή 14.

Στη λειτουργία σταυρωτών γραμμών ή στην κάθετη λειτουργία η κάθετη γραμμή λέζερ σχηματίζει στο δάπεδο γωνία 45° ως προς τη γραμμή αναφοράς. Ευθυγραμμίστε τις πλάκες του δαπέδου μ' αυτήν τη γραμμή.

Μεταφορά σημείου εδάφους (αλφάδι) στην οροφή (βλέπε εικόνα Κ)

Τραβήξτε δυο ορθογώνια διασταυρούμενες γραμμές μέσα από το σημείο που θέλετε να μεταφέρετε στην οροφή. Θέστε το δίσκο ευθυγράμμισης 12 επάνω στο σταυρό και ευθυγραμμίστε τον με τα βοηθήματα ευθυγράμμισης 13 και 14.

Τοποθετήστε το γραμμικό δομικό λέζερ με την υποδοχή τριπόδου 6 επάνω στον πίρο 16 στο δίσκο ευθυγράμμισης. Εφαρμόστε το επάνω σε μια από τις εξωτερικές προεξοχές του δίσκου ευθυγράμμισης κατά τέτοιο τρόπο, ώστε η κάθετη γραμμή λέζερ να περνά από το κέντρο του αντίστοιχου βοηθήματος ευθυγράμμισης 13 ή 14. Επιλέξτε την κάθετη λειτουργία και σημαδέψτε στο ταβάνι τη μέση της γραμμής που περνά πάνω από το εργαλείο μέτρησης.

Γυρίστε το εργαλείο μέτρησης κατά 90° επάνω στο δίσκο ευθυγράμμισης. Προσέχοντας να μη μετακινηθεί ο δίσκος ευθυγράμμισης. Μετά τη χωροσταθμηστεί σημαδέψτε το σημείο διασταύρωσης της κάθετης γραμμής λέίζερ με την ήδη σημαδεμένη γραμμή. Το σημείο τομής των δυο γραμμών είναι αποτελεί το υπό μεταφορά σημείο.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Για να αποθηκεύσετε και να μεταφέρετε το εργαλείο μέτρησης πρέπει να το τοποθετήσετε στην τοάντα προστασίας 17 ή τη βαλίτζα 18.

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.

Καθαρίζετε τυχόν ρύπους και βρωμιές μ' ένα υγρό, μαλακό πα- νί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες.

Na καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξο- бо της ακτίνας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια.

Για να αποστείλετε το εργαλείο μέτρησης για επισκευή πρέπει να τοποθετήσετε μέσα στην τοάντα προστασίας 17 ή τη βαλίτζα 18.

Εξαρτήματα

Проστατευτική τοάντα 17 ...... 1 609 203 X77

Βαλίτσα 18 2 605 438 682

Γυαλιά παρατήρησης λέιζερ 19....2 607 990 031

Πλάκα μέτρησης με πέλμα 20 ...... 2 607 002 195

Δέκτης λέιζερ 21 0 601 069 100

Τρίποδο για δομικές κατασκευές BS 150....0 601 096 B00

Συγκρατήρας γενικής χρήσης BM 1. . . . . . . . 0 601 015 A00

Τηλεσκοπική ράβδος BT 350 ..... 0 601 015 B00

Service και παροχή συμβουλών χρήσης

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Koprwpi - Aθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tηλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορ- ρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ τα άχρηστα εργαλεία μέτρησης, και σύμφωνα με την Κοινοτική Οδηγία 2006/66/ΕΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

76 | Türkçe

Türkçe

Güvenlik Talimatı
