Тип продукта	Лазерный дальномер с перекрестными линиями
Бренд	Bosch
Модель	GLL 2-50 Professional
Размеры (Д x Ш x В)	120 x 65 x 115 мм
Вес	0,35 кг (с батарейками)
Питание	2 батарейки AA (1,5 В)
Диапазон измерений	До 50 м (с приемником)
Точность нивелирования	± 0,3 мм/м
Автонивелирование	Да, диапазон нивелирования ± 4°
Количество лучей	2 перекрестные линии (горизонтальная и вертикальная)
Класс лазера	Класс 2 (635 нм, < 1 мВт)
Основные функции	Измерение расстояния, нивелирование, построение линий
Уход и чистка	Чистить мягкой сухой тканью, избегать растворителей
Безопасность	Не смотрите прямо в лазерный луч
Запасные части и ремонтопригодность	Батарейки заменяются пользователем; ремонт в авторизованном центре Bosch
Общая информация	Использование внутри и снаружи помещений (с приемником)

Часто задаваемые вопросы - GLL 2-50 Professional BOSCH

Какие батарейки использует Bosch GLL 2-50 Professional?

Он использует 2 батарейки AA (1,5 В). Для оптимального времени работы выбирайте щелочные батарейки.

Какой максимальный диапазон измерений?

Дальность составляет до 50 м при использовании лазерного приемника. Без приемника она составляет около 20 м в зависимости от условий освещения.

Лазерный уровень самонивелирующийся?

Да, он самовыравнивающийся с диапазоном нивелирования ±4°. Он автоматически выравнивается при установке на устойчивую поверхность.

Как чистить устройство?

Используйте мягкую сухую ткань. Избегайте растворителей или агрессивных химикатов. Аккуратно протирайте линзы тканью из микрофибры.

Можно ли использовать этот дальномер на улице?

Да, но видимость лазерных линий снижается при ярком солнце. Для использования на улице рекомендуется лазерный приемник.

Какая точность нивелирования?

Точность составляет ± 0,3 мм/м, что соответствует отклонению 0,3 мм на метр расстояния.

Как заменить батарейки?

Откройте отсек для батареек, расположенный снизу устройства, вставьте 2 батарейки AA соблюдая полярность, затем закройте крышку.

Что делать, если устройство не включается?

Сначала проверьте батарейки: при необходимости замените их. Убедитесь, что отсек чистый. Если проблема не устранена, обратитесь в сервисный центр Bosch.

Этот модель проецирует несколько линий?

Да, он проецирует две перекрестные линии: горизонтальную и вертикальную, что позволяет точно выравнивать по обеим осям.

Где можно скачать полную инструкцию?

Инструкция доступна бесплатно в формате PDF на notice-facile.com. Вы можете скачать ее прямо со страницы товара.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GLL 2-50 Professional BOSCH

по Орипинальное руководство по

эксплуатации

ИК Орипнальне инструкция з

enjana

KR 1100000000

en instavatiuni

Русский......Страница 105

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.

Информация о стране происхождения указана на корпусе изделия и в приложении.

Дата изготовления указана на последней странице обложки Руководства или на корпусе изделия.Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

– не использовать при появлении дыма непосредственно из корпуса изделия
- не использовать на открыт дождя (в распыляемой воде)
– не включать при попадании воды в корпус

Критерии предельных состояний

- поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада температур
– если инструмент поставляется в мягкой сумке или пластиковом кейсе рекомендуется хранить инструмент в этой защитной упаковке
- подробные требования кус в ГОСТ 15150 (Условие 1)

Транспортировка

– категорически не допускается падение и любые механи- ческие воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

Указания по безопасности

Для обеспечения безопасной и надежной работы с измерительным инструментом должны быть прочитаны и соблюдаться все инструкции. Использование измерительного инструмента не в соответствии с

настоящими указаниями чревато повреждений интегрированных защитных механизмов. Никогда не изменяйте до неузнаваемости предупредительные таблички на измерительном инструменте. ХОРОШО СОХРАНЯЙТЕ ЭТУ ИНСТРУКЦИЮ И ПЕРЕДАВАЙТЕ ЕЕ ВМЕСТЕ С ПЕРЕДАЧЕЙ ИЗМЕРИТЕЛЬНОГО ИНСТРУМЕНТА.

Внимание – использование других не упомянутых здесь элементов управления и регулирования или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению.
Измерительный инструмент поставляется с предупредительной табличкой (на странице с изображением измерительного инструмента показана под номером 10).

Если текст предупредительной таблички не на языке ом пространстве во время. Вашеи страны, заклеите его перед первой эксплуата- цией прилагаемой наклейкой на языке Вашей страны.

Не направляйте луч лазера на людей или животных и сами не смотрите на прямой или отражаемый луч лазера. Этот луч может слепить людей, стать причиной несчастного случая или повредить глаза.

В случае попадания лазерного луча в глаз глаза нужно намеренно закрыть и немедленно отвернуться от луча.
▶ Не меняйте ничего в лазерном устройстве.
▶ Не применяйте лазерные очки в качестве защитных очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.
Не применяйте лазерные очки в качестве солнечковом окрепов или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.
Ремонт Вашего измерительного инструмента поручайте только квалифицированному персоналу, используя только оригинальные запасные части. Этим обеспечивается безопасность измерительного инструмента.
▶ Не разрешайте детям пользоваться лазерным измерительным инструментом без надзора. Они могут неумышленно ослепить людей.
Не работайте с измерительным инструментом во взрывоопасной среде, поблизости от горючих жидкостей, газов и пыли. В измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары.

106 | Русский

Не устанавливайте измерительный инструмент вблизи кардиостимуляторов. Магнит создает поле внутри измерительного инструмента, которое может отрицательно влиять на работу кардиостимулятора.

▶ Держите измерительный инструмент вдали от магнитных носителей данных и от приборов, чувствительных к магнитному полю. Магнит своим действием может привести к невосполнимой потере данных.

Описание продукта и услуг

Пожалуйста, откройте раскладную страницу с иллюстрациями инструмента и оставляйте ее открытой, пока Вы изучаете руководство по эксплуатации.

Применение по назначению

Настоящий измерительный прибор предназначен для построения и контроля горизонтальных и вертикальных линий.

Технические данные

Перекрестный лазер GLL2-50
Товарный No 3601K631..
Рабочий диапазон
– стандартный	20 м
– с импульсной функцией	15 м
– слазерным приемником	50 м
Точность нивелирования	± 0,3 мм/м
Типичный диапазон авто-матического нивелирования	± 4^
Типичное время нивелирования	<4с
Рабочая температура	-10^...+50^
Температура хранения -20^...+70^
Относительная влажность воздуха не более	90 %
Класс лазера	2
Тип лазера	635 нм,<1 мВт
C_6	1
минимальная длительность импульса	1/1600 с
Расхождение лазерной линии	0,5 мрад (полный угол)
Резьба для штатива	1/4"
Батарейки	3 x 1,5 BL R 6 (А
Продолжительность работы, ок.	12 ч
Автоматическое выключение прибл. через	30 мин
Вес согласно
EPTA-Procedure 01:2014	0,45 кг
Размеры	118 x 57 x 89 мм
Степень защиты	IP 54 (защита от пыли и брызг воды)

Однозначная идентификация Вашего измерительного инструмента возможна по серийному номеру 9 на заводской табличке.

Изображенные составные части

Нумерация представленных составных частей выполнена по изображению измерительного инструмента на странице с иллюстрациями.

1 Отверстие для выхода лазерного луча

2 Индикатор импульсной функции

3 Кнопка импульсной функции

4 Кнопка переключения режимов работы

5 Индикатор заряда батареи

6 Гнездо под штатив 1/4"

7 Выключатель

8 Крышка батарейного отсека

9 Серийный номер

10 Предупредительная табличка лазерного излучения

11 Фиксатор крышки батарейного отсека

12 Пластинка выверки*

13 Элемент выверки 0° на пластинке выверки

14 Элемент выверки 90° на пластинке выверки

15 Элемент выверки 45° на пластинке выверки

16 Штифт на пластинке выверки

17 Защитный чехол*

18 Футляр*

19 Очки для работы с лазерным инструментом*

20 Измерительный шаблон с опорой*

21 Лазерный приемник*

*Изображенные или описанные принадлежности не входят в стандартный комплект поставки.

Сборка

Установка/замена батареек

Применяйте исключительно щелочные батареи.

Для открытия батарейного отсека 8 нажмите фиксатор 11 в направлении стрелки и снимите крышку поднятием ее вверх. Вложите поставленные с инструментом батареи. Следите при этом за правильным расположением полюсов в соответствии с изображением на внутренней стенке отсека.

Мигает индикатор батарей 5 красным светом, то следует заменить батареи.

Всегда заменяйте все батарейки одновременно. Применяйте только батарейки одного изготовителя и с одинаковой емкостью.

▶ Если Вы не пользуетесь продолжительное время измерительным инструментом, то батарейки должны быть вынуты из инструмента. При продолжительном хранении батарейки могут окислиться и разрядиться.

Русский | 107

Работа с инструментом

Эксплуатация

▶ Защищайте измерительный инструмент от влаги и прямых солнечных лучей.
Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных перепадов. В частности, не оставляйте его на длительное время в машине. При больших перепадах температуры сначала дайте измерительному инструменту стабилизировать свою температуру, прежде чем начинать работать с ним. Экстремальные температуры и температурные перепады могут отрицательно влиять на точность измерительного инструмента.
▶ Защищайте измерительный инструмент от сильных ударов и падений. После сильного наружного воздействия на измерительный инструмент необходимо перед продолжением работы всегда проверять точность (см. «Точность нивелирования»).
▶ При транспортировке выключайте измерительный инструмент. При выключении блокируется маятниковый механизм, который иначе при резких движениях может быть поврежден.

Включение/выключение

Чтобы включить измерительный инструмент, передвиньте выключатель 7 в положение « 🚫 on » (для работ без автоматического самонивелирования) или в положение

« 📞 o n » (для работ с автоматическим самонив нием). Сразу же после включения измерительный инструмент излучает из отверстий 1 лазерные лучи.

▶ Не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч, в том числе и с большого расстояния.

Чтобы выключить измерительный прибор, передвиньте выключатель 7 в положение «off». При выключении маятниковый механизм блокируется.

Деактивизация автоматического выключения

После 30 мин. работы измерительный инструмент автоматически выключается. Чтобы дезактивировать автоматическое отключение, держите при включении измерительного инструмента кнопку режимов работы 4 нажатой в течение 3 с. После дезактивации автоматического отключения лазерные лучи коротко мигают через 3 с.

▶ Не оставляйте без присмотра включенный измерительный инструмент и выключайте его после использования. Другие лица могут быть ослеплены лазерным лучом.

Чтобы активировать автоматическое отключение, выключите измерительный инструмент и снова включите его (не нажимая на кнопку режимов работы 4).

Режимы работы (см. рис. А - Д)

Измерительный инструмент имеет три режима работы, которые Вы можете переключать в любое время.

– Горизонтальный режим «–»: строит горизонтальную лазерную линию,

- Вертикальный режим «I»: строит вертикальный умом по отношению друг к другу.

– Режим перекрещивающихся линий «+»: строит горизонтальную и вертикальную линии.
После включения измерительный инструмент находится в режиме перекрестных линий. Для смены режима работы нажмите на кнопку режимов работы 4.
Все три режима могут быть включены как с автоматическим нивелированием, так и без него.

Импульсная функция

При работе с лазерным приемником 21 – независимо от выбранного режима работы – должна быть активирована импульсная функция.

С импульсной функцией лазерные лучи мигают с большой частотой и становятся видимыми для лазерного приемника 21.

Чтобы включить импульсную функцию, нажмите на кнопку 3. При включенной импульсной функции индикатор 2 светится зеленым цветом.

Видимость лазерных линий для человеческого глаза при включенной импульсной функции уменьшена. Поэтому для работ без лазерного приемника выключите импульсную функцию повторным нажатием на кнопку 3. При выключенной импульсной функции индикатор 2 гаснет.

Автоматическое нивелирование

Работа с автоматическим нивелированием (см. рис. С)

Установите измерительный инструмент на прочное горизонтальное основание или закрепите его на обычном формативе.

Для работы с автоматическим нивелированием передвиньте выключатель 7 в положение « 📋 on».

Функция автоматического нивелирования выравнивает неровности в рамках диапазона автоматического нивелирования в ±4^ . Измерительный инструмент нивелирован, как только лазерные лучи прекратили мигать.

Если автоматическое нивелирование невозможно, напр., если основание, на котором расположен измерительный прибор, отклонено от горизонтали более чем на 4°, лазерные лучи быстро мигают. В таком случае установите измерительный инструмент горизонтально и подождите, пока прибор не произведет автоматическое самонивелирование.

При толчках и изменениях положения во время работы измерительный инструмент автоматически производит нивелирование. После повторного нивелирования проверьте положение горизонтальной и вертикальной лазерной линии по отношению к реперным точкам для предотвращения ошибок.

Работа без автоматического нивелирования (см. рис. D)

При работе без автоматического самонивелирования передвиньте выключатель 7 в положение « 📄 on». При выключенном автоматическом самонивелировании лазерные лучи постоянно мигают.

При выключенном автоматическом нивелировании Вы можете свободно держать инструмент в руке или поставить на подходящую поверхность. В режиме перекрещивающихся линий лазерные линии не обязательно находят-

ефтикадружными улицом по отношению друг к другу.

108 | Русский

Точность нивелирования

Факторы, влияющие на точность

Наибольшее влияние на точность оказывает окружающая температура. В особенности изменения температуры по мере удаления от грунта могут вызывать отклонения лазерного луча.

Поскольку перепад температуры наиболее ощутим вблизи грунта, то на участках длиной свыше 20 м измерительный инструмент следует устанавливать на штатив. Кроме того, устанавливайте измерительный инструмент, по возможности, в середине рабочей площади.

Наряду с внешними воздействиями также и специфические для инструмента воздействия (как напр., падения или сильные удары) могут приводить к отклонениям. Поэтому всегда перед началом работы проверяйте точность нивелирования.

Проверяйте всегда сначала точность высоты и точность нивелирования по горизонтали, а затем точность нивелирования по вертикали.

Если во время одной из проверок измерительный инструмент превысит максимально допустимое отклонение, отдайте его в ремонт в сервисную мастерскую Bosch.

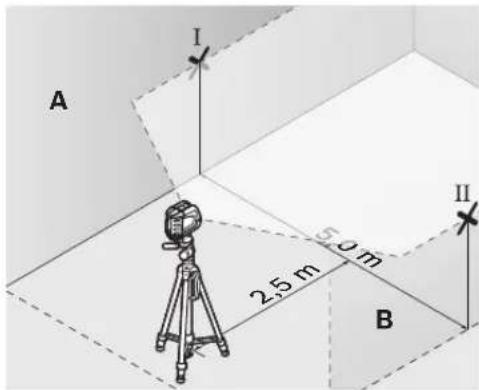

Контроль точности высоты горизонтальной линии

Для контроля Вам необходим свободный отрезок в 5 м на прочном грунте между стенами А и В.

– Закрепите измерительный инструмент вблизи стены А на штативе или установите его на прочное, плоское основание. Включите измерительный инструмент. Выберите режим перекрещивающихся линий с автоматическим нивелированием.

– Направьте лазер на ближнюю стену А и обождите само- нивелирование инструмента. Отметьте середину точ- ки, в которой перекрещиваются на стене лазерные ли- нии (точка 1).

– Поверните измерительный инструмент на 180°, подождите, пока он не произведет самонивелирование, и отметьте точку перекрещивания лазерных линии на противоположной стене В (точка II).

– Установите измерительный инструмент – не поворачивая его – вблизи стены В, включите его и дайте ему время нивелироваться.

– Настройте измерительный инструмент по высоте (с помощью штатива или подкладок) так, чтобы точка перекрещивания лазерных линий точно совпала с ранее отмеченной точкой ТІ на стене В.

– Поверните измерительный инструмент на 180°, не изменяя высоты. Направьте инструмент на стену А так, чтобы вертикальная лазерная линия проходила через уже отмеченную точку I. Подождите, пока инструмент не закончит самонивелирование, и отметьте точку перекрещивания лазерных линий на стене А (точка III).

- Разница d между обеими отмеченными точками I и III на стене A является действительным отклонением по высоте измерительного инструмента.

Максимальное допустимое отклонение d_max рассчитывают следующим образом:

d_max = двойное расстояние между стенами x 0,3 мм/м Пример: При расстоянии между стенами 5 м максималь- ное отклонение не должно превышать

d_max = 2 × 5 м × 0, 3 м м / м = 3 м м . Таким образом, расстояние между отметками не должно превышать 3 мм.

Проверка точности нивелирования горизонтальной линии

Для выполнения проверки требуется свободный участок площадью 5 x 5 м.

– Поставьте измерительный инструмент на прочное, ровное основание посередине между стенами А и В. Подождите, пока инструмент не произведет самонивелирование в горизонтальном режиме.

Русский | 109

• Отметьте на расстоянии в 2,5 м от измерительного инструмента на обеих стенах середину лазерной линии (точка I на стене А и точка II на стене В).

• Размернув измерительный инструмент на 180°, передвиньте его на 5 м и подождите, пока он не произведет самонивелирование.
  – Настройте измерительный инструмент по высоте (с помощью штатива или подкладок) так, чтобы середина лазерной линии точно совпала с ранее отмеченной точкой II на стене В.
  – Отметьте на стене А середину лазерной линии как точку III (вертикально над или под точкой 1).
• Разница d между обеими отмеченными точками I и III на стене A является действительным отклонением по высоте измерительного инструмента.

Максимальное допустимое отклонение d_max рассчитывают следующим образом: d_max= двойное расстояние между стенами x 0,3 mm/m Пример: При расстоянии между стенами 5 м максимальное отклонение не должно превышать d_max=2×5×0,3 m/m=3 m/m . Таким образом, расстояние между отметками не должно превышать 3 mm.

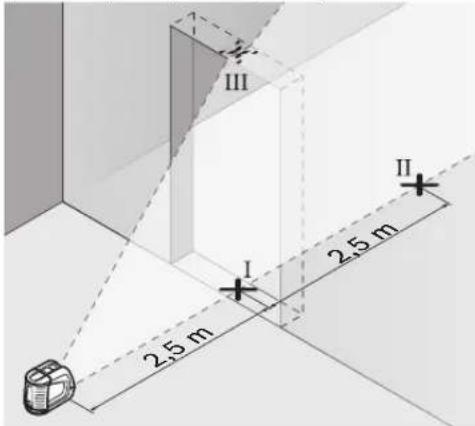

Проверка точности нивелирования вертикальной линии

Для проверки Вам требуется проем двери, в обе стороны от которого (на прочном полу) есть свободное пространство длиной не менее 2,5 м.

- Установите измерительный прибор на расстоянии 2,5 м от дверного проема на твердое, ровное основа-

ние (не на штатив). Дайте измерительному прибору самонивелироваться в режиме перекрестных линий и направьте лазерные лучи на дверной проем.

– Отметьте середину вертикальной линии на полу в проеме двери (точка I), на расстоянии в 5 м с другой стороны проема двери (точка II), а также по верхнему краю проема двери (точка III).

– Переставьте измерительный инструмент на другую сторону дверного проема прямо за точкой П. Подождите, пока измерительный инструмент не произведет само-нивелирование, и направьте вертикальную лазерную линию так, чтобы ее середина проходила точно через точки I и П.
- Разница d между точкой III и серединой лазерной линии на верхнем крае проема двери является действительным отклонением измерительного инструмента от вертикали.
- Измерьте высоту проема двери.

Максимальное допустимое отклонение d_max рассчитывают следующим образом:

d_max = двойная высота проема двери x 0,3 мм/м Пример: При высоте проема двери 2 м максимальное от- клонение не должно превышать

d_max = 2 × 2 м × 0, 3 м м / м = 1, 2 м м . Таким образом, расстояние между отметками не должно превышать 1,2 мм.

110 | Русский

Указания по применению

- Используйте всегда только середину лазерной линии для отметки. Ширина лазерной линии изменяется по мере удаления.

Работа с пластинкой выверки

С помощь пластины выверки 12 Вы можете выверить измерительный инструмент по опорной линии или построить вертикальную лазерную линию под углом в 45° или 90° к опорной линии.

Установите измерительный инструмент гнездом для крепления на штативе 6 на штифт 16 на пластинке выверки. Измерительный инструмент следует расположить на пла стинке так, чтобы вертикальная лазерная линия (в зависимости от необходимого угла) проходила в середине устройства наводки 13, 14 или 15.

Установите пластинку выверки 12 с помощью соответствующих элементов выверки 13, 14 или 15 или на желаемую опорную липию.

Работа с измерительным шаблоном (принадлежности) (см. рис. E - F)

С помощью измерительного шаблона 20 Вы можете перенести лазерную отметку на пол или высоту лазера на стен. С помощью нуля и шкалы можно измерить расстояние дежелаемой высоты и перенести его на другое место. Благо даря этому не нужно настраивать измерительный инструмент на переносимую высоту.

Для улучшения видимости лазерного луча на большом расстоянии и при сильном солнце измерительный шаблон 20 имеет отражающее покрытие. Однако усиление яркости заметно только, если смотреть на измерительный шаблон параллельно лазерному лучу.

Работа со штативом (принадлежности)

Штатив обеспечивает стабильную, регулируемую по высоте опору для измерений. Установите измерительный инструмент гнездом под штатив 6 на резьбу 1/4" шта тива и зафиксируйте его с помощью фиксирующего винта штатива.

Работа с лазерным приемником (принадлежности) (см. рис. G)

При неблагоприятной освещенности (светлое окружение, прямые солнечные лучи) и на большом расстоянии используйте для лучшего нахождения лазерных лучей лазерный приемник 21. При работе с лазерным приемником включайте импульсную функцию (см. «Импульсная функция», стр. 107).

Очки для работы с лазерным инструментом (принадлежности)

Лазерные очки отфильтровывают окружающий сбетагодаря этому красный свет лазера становится более ярким для человеческого глаза.

▶ Не применяйте лазерные очки в качестве защитных

очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.

▶ Не применяйте лазерные очки в качестве солнечных очков или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.

Примеры возможных видов работы (см. рис. Н-К)

Настил пола плиткой под углом в 45° (см. рис. J)

Установите измерительный инструмент гнездом для крепления на штативе 6 на штифт 16 на пластинке выверки. Измерительный инструмент следует расположить на среднем завышении пластинки выверки так 12, чтобы вертикальная лазерная линия проходила в середине устройства наводки 15. Установить затем пластинку выверки с помощью элементов выверки 13 или 14 на опорную лицию.

В режиме перекрещивающихся линий или вертикальном режиме вертикальная лазерная линия откладывает на полу угол в 45° к опорной линии. Плиты для настила пола выверить по этой линии.

Перенос наземной точки (отвес) на потолок (см. рис. К)

Построить две ортогонально перекрещивающиеся линии через точку, которую Вы желаете перенести на потолок.

Установить пластинку выверки 12 на перекрещивание ли- ний и выверить ее с помощью элементов выверки 13 и 14 на перекрещивание линий.

Установите измерительный инструмент гнездом для крепления на штативе 6 на штифт 16 на пластинке выверки. Измерительный инструмент следует расположить на наружном завышении пластинки выверки так, чтобы вертикальная лазерная линия проходила через середину соответствующего элемента выверки 13 или 14. Включите вертикальный режим и отбейте середину линии, которая проходит над измерительным инструментом на потолке.

Повернуть измерительный инструмент на пластинке выверки на 90°. Осторожно, не смещайте при этом пластинку выверки. После компенсирования отбейте точку перекрещивания вертикальной лазерной линии с уже построенной линией. Точка перекрещивания обеих линий является перенесенной точкой перпендикуляра.

Техобслуживание и сервис

Техобслуживание и очистка

Храните и переносите измерительный инструмент обязательно в защитной сумке 17 или в футляре 18.

Содержите измерительный инструмент постоянно в чистоте.

Никогда не погружайте измерительный инструмент в воду или другие жидкости.

Вытирайте загрязнения сухой и мягкой тряпкой. Не используйте никаких очищающих средств или растворителей.

Очищайте регулярно особенно поверхности у выходного отверстия лазера и следите при этом за ворсинками.

Отправляйте измерительный инструмент на ремонт в защитной сумке 17 или в футляре 18.

Русский | 111

Принадлежности

Защитный чехол 17 1609 203 X77

Чемодан 18 2 605 438 682

Очки для работы с лазерным

инструментом 19 2 607 990 031

Измерительная пластинка с опорой 20 ... 2 607 002 195

Лазерный приемник 21 0 601 069 100

Строительный штатив BS 150..... 0 601 096 B00

Универсальное крепление BM 1 ..... 0 601 015 A00

Телескопический шест ВТ 350 ..... 0 601 015 В00

Сервис и консультирование на предмет использования продукции

Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготов- ителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро- берт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

Уполномоченная изготовителем организация:

ООО «Роберт Бош»

Вашутинское шоссе, вл. 24

141400, г.Химки, Московская обл.

Россия

Тел.: [phone] (звонок по России бесплатный)

E-Mail: [e-mail]

Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете получить:

-на официальном сайте www.bosch-pt.ru

– либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента

г.Алматы

Казахстан

050050

пр. Райымбека 169/1

уг. ул. Коммунальная

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Утилизация

Отслужившие свой срок измерительные инструменты, принадлежности и упаковку следует сдавать на экологически чистую рекуперацию отходов.

Не выбрасывайте измерительные инструменты и аккуму- ляторные батареи/батарейки в бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской директивой 2012/19/EU отслужившие измерительные инструменты и в соответствии с европейской директивой 2006/66/EC поврежденные либо отработанные аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию.

Возможны изменения.

112 | Українська

Українська

21 Лазерен приемник*

Пускане в експлоатация

Приемник 21 0 601 069 100

Строителен статив BS 150 ..... 0 601 096 B00

Универсален статив BM 1....0 601 015 A00

Користете исклучиво alkalно-мангански батерии.

Начини на работа (види слики A–D)

- В вертикален режим „I“: создава в линија
