ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLL 2-50 Professional BOSCH

Өндірушінің өнім үшін қарастырған пайдалану кужаттарының құрамында пайдалану жөніндегі осы нүсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нускаулық мукабасының соңғы бетінде және өнім корпусында көрсетілген. Импорттаушы контакттік мәліметін орамада табу мүмкін.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

• өнім корпусынан тікелей түтін шыкса, пайдаланбаныз
• жауын -шашын кезінде сыртта (далада) пайдаланбаныз
• корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• кү рғақ жерде сақтау керек
• жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
• сактау кезінде температураның кенет ауыткуынан корғау керек
• егер күрал жүмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады
• сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150 (Шарт 1) кужатын караңыз

Тасымалдау

– тасымалдау кезі нде өнімді күлатуға және кез келген механикалықыкпал етуге қатаң тыйым салынады
- босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүксат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нүсқаулары

Өлшеу құралын қауіпсіз және сенімді пайдалану үшін барлық нұсқауларды муқият оқып, жұмыс барысында ескеріңіз. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу

куралындағы кірістірілген қауіпсіздік шарапарына жағымсыз әсер етеді. Өлшеу қуралындағы ескерту-

лерді көрінбейтін қылмаңыз. ОСЫ НУСКАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚУРАЛЫН БАСҚАПАРғА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ҚСЫНЫңыз.

▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бул қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Ölшеу құралы ескерту тактасымен жабдыкталған (өлшеу құралының суретінде графика бетінде 10 нөмірімен белгіленген).

▶ Егер ескерту жапсырмасы сіздің еліңіз тіліде болмаса, алғашқы пайдаланудан алдын оныңорнына сіздің еліңіз тілінде болған жапсырманы жабыстрыңыз.

Лазер сәулесін адам немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылған лазер сәу- лесіне қарамаңыз. Осылай адамдардың көзін шағылдыруы мүмкін, сәтсіз оқига- ларға алып келуі және көзді закымдауы мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
▶ Лазер курылығысында ешкандай өзгертуды орындамаңыз.
▶ Лазер көру көзілдірігін қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады.
▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жендетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз.
▶ Балалар лазер өлшеу құралын бақылаусыз пайдаланбасын. Олар білмей адамдардың көзін шағылыстыру мүмкін.
Жанатын суйыктыктар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбацыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.

Өлшеу құралын кардиостимулятор жанына қоймаңыз. Өлшеу құралының ішіндегі магнит арқылы кардиостимулятор жұмысына әсер ететін өріс жасалады.

Казакша | 119

▶ Өлшеу күралын магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс устаңыз. Магнит әсері қалпына келтіріп болмайтын деректер жоғалтуына алып келуі мүмкін.

Өнім және қызмет сипаттамасы

Өлшеу құралының суреті бар бетті ашып, пайдалану нұсқаулығын оқу кезінде оны ашық ұстаңыз.

Тағайындалу бойынша қолдану

Өлшеу құралы көлденең және тік сызықтарды өлшеу және тексеруге арналған.

Техникалық мәліметтер

Айкыш-уйкыш сызық	GLL2-50
Өнім нөмірі	3 601 K63 1..
Жұмыс аймағы
– Стандартты	20 м
– пульстік функциямен	15 м
– лазер қабылдауышымен	50 м
Нивелирлеу дәлдігі	± 0,3 мм/м
Әдеттегі өз нивелирлеу аймағы	± 4^
Әдеттегі нивелирлеу уақыты	<4с
Жұмыс температурасы	-10^...+50^
Сақтау температурасы	-20^...+70^
Салыстырмалы ауа вілғалдығы макс.	90 %
Лазер сыныпы	2
Лазер түрі	635 нм,<1 мВт
С6	1
ең қысқа импульс мерзімі	1/1600 с
Лазер сызығының айырмашылығы	0,5 мрад(толық бұрыш)
Штатив патроны	1/4"
Батареялар	3 x 1 , 5 BL R 6 (А
Пайдалану ұзақтығы шам.	12 с
Өшіру автоматикасы шамаментөмендегіден соң.	30 мин
EPTA-Procedure 01:2014 құжатынасай салмағы	0,45 кг
Көлемдер	118 x 57 x 89 мм
Қорғаныс түрі	IP 54 (шаң жәнешашырайтын суданқорғалған)

Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі 9 оны дұрыс анықтауға көмектеседі.

Бейнеленген курамды бөлшектер

Көрсетілген кұрамдастар нөмірі суреттер бар беттегі өлшеу кұралының сипаттамасына қатысты.

1 Лазер сәулесінің шығыс тесігі
2 Пульстік функцияның көрсеткіші
3 Пульстік функцияның түймешесі
4 Пайдалану түрлерінің түймешесі

5 Батарея көрсеткіші
6 Штатив патроны 1/4"
7 Коскыш/өшіргіш
8 Батарея бөлімі қақпағы
9 Сериялык нөмір
10 Лазер ескерту тактасы
11 Батарея бөлімі қакпағының күлпы
12 Туралау шайбасы*
13 Туралау көмегі 0° туралау шайбасында
14 Туралау көмегі 90° туралау шайбасында
15 Туралау көмегі 45° туралау шайбасында
16 Туралау шайбасындағы штифт
17 Корғайтын қалта*
18 Шабадан*
19 Лазер көру көзілдірігі*
20 Элшеу пластинасы аякпен*
21 Лазер кабылдауышы*

* Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды.

Жинау

Батареяларды салу/алмастыру

Тек Alkali-Mangan батареяларын пайдаланыңыз.

Батарея бөлімінің қакпағын 8 ашу үшін 11 ысырмасын көрсеткі бағытында басып, қакпақты ашыңыз. Жинақтағы батареяларды салыңыз. Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дұрыс орналасуын қамтамасыз етіңіз.

Батарея керсеткіші 5 қызыл жанса батареяларды алмастыру қажет.

Барлық батареяларды бірдей алмастырыңыз. Тек бір өнді- рушінің және куаты бірдей батареяларды пайдаланыңыз.

▶ Егер узак уакыт пайдаланбасаңыз батареяны өлшеу куралынан алып қойыңыз. Узак уакыт жатқан
батареяларды тот басуы және зарядын жоғалтуы мүмкін.

Пайдалану

Пайдалануға ендіру

▶ Ölшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.

▶ Ölшеу куралына айрыкша температура немесе температура тербелулері эсер етпеуі тиіс. Оны мысалы автокөліктеузакуақытқалдырмаңыз. Улкен температура тербелулері жағдайында алдымен өлшеу куралын температурасын дұрыстақ соң пайдаланыңыз. Айрыкша температура немесе температура тербелулері кезінде өлшеу куралының дәлдігі төменделуі мүмкін.

▶ Išheu құралын қатты сөққыдан немесе құлаудан сақтаңыз. Сыртқы қушті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан алдын әрдайым дәлдігін тексеруді орындау керек ("Нивелирлеудәлдігі" тарауын қараңыз).

120|Казакша

▶ Өлшеу күралын тасымалдаудан алдын оны қосыңыз. Өшіде тербелі бөлігі бүғатталады, әйтпесе ол қатты әрекеттерде зақымдалуы мүмкін.

Косу/өшіру

Өлшеу құралын қосу үшін қосқыш/өшіргішті 7 төмендегі күйіне жылжытыңыз "☐ on" (нивелирлеу автоматикасысыз істеу үшін) немесе "☐ on" (нивелирлеу автоматикасымен істеу үшін). Өлшеу құралы қосудан соң бірден лазер сызықтарын шығыс тесіктерінен жібереді 1.

▶ Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.

Өлшеу құралын өшіру үшін қосқыш/өшіргішті 7 "off" күйіне жылжытыңыз. Өшуде тербелу блогы бұғатталады.

Өшу автоматикасын өшіру

Өлшеу құралы 30 мин жұмыс істегеннен соң автоматты өшеді. Өшу автоматикасын өшіру үшін өлшеу құралын қосуда пайдалану түрлері түймешігін 4 3 с басып турыңыз. Өшу автоматикасы өшкенде лазер сызықтары 3 с соң қысқа жыпылықтайды.

▶ Косулы зарядтау күралын бақылаусыз қалдыр- маңыз және өлшеу күралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың кезін шағылыстыру мүмкін.

Автоматты өшуді белсендету үшін өлшеу құралын өшіріп қайта қосыңыз (пайдалану түрлері түймешесін 4 баспай).

Пайдалану түрлері (A – D суреттерін қараңыз)

Өлшеу құралында үш пайдалану түрлері бар болып оларды әрқашан ауыстыру мүмкін:

• Горизонталды жұмыс “-”: көлденец лазер сызығын жасайды,
  -Вертикалды жұмыс "І":тік лазер сызығын жасайды,
• Киысу жұмысы “+”: көлденең бөн тік лазер сызықтарын жасайды.

Косудан соң өлшеу күралы киысу жұмысында болады. Пайдалану түрін ауыстыру үшін пайдалану түрлері пернесін 4 басыңыз.

Ушпайдалану түрлерінің барлығын нивелирлеу автоматикасымен немесе онсыз тандауға болады.

Пульстік функция

Лазер қабылдауышымен 21 жұмыс істеу үшін – пайдалану түріне – байланыссыз пульстік функцияны белсендіруге болады.

Пульстік функцияда лазер сызықтары жоғары жилікте жыпылықтап, лазер қабылдауышы үшін 21 көрінетін болады.

Пульстік функцияны қосу үшін 3 түймешесін басыңыз. Пульстік функция қосулы болса көрсеткіш 2 жасыл жанады.

Адам көзі ўшін пульстік функция косулы болғанда лазер сызықтарының көрінісі төмендетіледі. Лазер қабылдауышысыз жұмыс істегенде пульстік функциясын 3 түймешесін қайта басып өшіріңіз. Пульстік функция өшірулі болғанда 2 көрсеткіші өшеді.

Нивелирлеу автоматикасы

Нивелирлеу автоматикасымен жұмыс істеу (С суретін қараңыз)

Өлшеу құралын көлденең бекем табанға қойыңыз немесе стандартты фотоштативте бекітіңіз.

Нивелирлеу автоматикасымен жұмыс істеу үшін қосқыш/өшіргішті 7 төмендегі функцияға жылжытыңыз "♡ on". Нивелирлеу автоматикасы ±4° өз нивелирлеу аймағындағы тегіс еместіктерді автоматты тегістейді. Лазер сызықтары жыпылақтауды аяқтаса өлшеу куралы нивелирленген болады.

Автоматты нивелирлеу мумкін болмаса, мысалы өлшеу күралы көлденен сызыктан 4° көп ауыған болса лазер сызыктары жыпылыктайды. Бул жағдайда өлшеу күралын көлденен койып, нивелирлеу ақталғанша күте тұрыңыз. Пайдалану кезінде қағылыстар болса немесе күй өзгерсе өлшеу күралы автоматты ретте өзін нивелирлейді. Жаңа нивелирлеуден соң қателердің алдын алу үшін көлденен немесе тік лазер сызығының күйін негізгі нуктелерге салыстырып тексеріңіз.

Нивелирлеу автоматикасынсыз жұмыс істеу (D суретін караңыз)

Нивелирлеу автоматикасынсыз жұмыс істеу үшін қосқыш/өшіргішті 7 төмендегі функцияға жылжытыңыз "он". Нивелирлеу автоматикасы ошкенде лазер сызықтары узак уакыт жыпылықтайды.

Нивелирлеу автоматикасы өшкенде өлшеу күралын еркін қолда ұстау немесе қисайған табанға қою керек. Айқыш- үйқыш сызықтармен жұмыс істегенде екі лазер сызығы бір біріне перпендикуляр ретте болмауы мүмкін.

Нивелирлеу дәлдігі

Дәлдікке әсер ететін жағдайлар

Коршау температурасы ең кушті әсер етеді. Еденден жоғарыға болған температура өзгерістері лазер сәулесін ауытқұү мүмкін.

Еден жағынында температура өзгерістері қатты болғаны үшін өлшеу құралын 20 м қашықтықтан бастан штативке орнату керек. Өлшеу құралын мүмкіншілік бойынша жұмыс аймағының ортасына қойыңыз.

Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты соққылар) ауытқуларға алып келуі мүмкін. Сол үшін әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.

Алдымен көлденен лазер сызығының биіктік және нивели- рлеу дәлдігін және тік лазер сызығының нивелирлеу дәлігін тексеріңіз.

Егер өлшеу құралы тексеруде максимальды ауыткуды артырса, оны Bosch сервис орталығында жөндетіңіз.

Көлденең сызықтың биіктік дәлдігін тексеріңіз

Тексеру үшін 5 м босөлшеу қашықтығы қатты жерде А мен В екі қабырғаның арасында керек болады.

- Ölшеу куралын А кабыргасының касында штативке немесе катты тегіс табанда орнатыңыз. Ölшеу куралын косыңыз. Айқыш-үйқыш сызықтармен пайдалануды нивелирлеу автоматикасымен тандаңыз.

Казакша | 121

- Лазерді жағын А қабырғасына бағыттал өлшеу құралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш- үйқыш нүктесінің ортасын белгілеңіз (1 нүктесі).

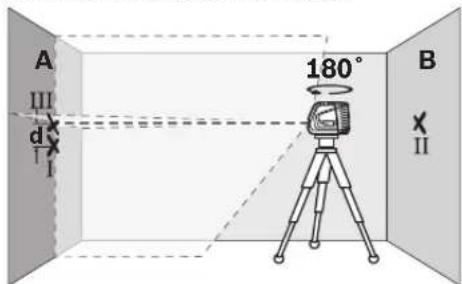

• Өлшеу күралын 180° бұрап, оны нивелирлеп лазер сызықтарының аргы В қабырғасындағы айқыш-үйқыш нүктесін белгілеңіз (II нүктесі).
• Өлшеу құралын – бұрамай – В қабырғасының қасында орналастырыңыз, қосып нивелирлеңіз.

- Элшеу күралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-үйқыш нуктесі В қабырғасында алдымен белгіленген нуктеге 11 сәйкес болатындай бағыттаңыз.

- Биктігін өзгерпей өлшеу құралын 180° бұраңыз. Оны А қабырғасына тік лазер сызығы белгіленген І нүктесі-

нен өтетін етіп бағыттаңыз. Өлшеу күралын нивелир- леп, лазер сызықтарының айқыш-үйқыш нуктесін А қабырғасында (ІІІ нуктесі) белгіленіз.

- А қабырғасындағы Ț мен ȚȚ екі белгіленген нуктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауыткуын көрсетеді.

Максималды руксат етілген ауыткуды d_макс төмендегідей есептейсіз:

d_макс = кабырғалардың кос аралығы х 0,3 мм/м Мысал: кабырғалар аралығы 5 м болса максималды ауытку

d_max = 2 × 5 m x 0, 3 mm/m = 3 mm болуы керек. Осында белгілер аралығының ең ұзыны 3 мм болуы керек.

Көлденец сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін шам. 5 x 5 м бос аймак керек.

- Өлшеу құралын бекем тегіс табанда А мен В қабырғалар арасында қойыңыз. Өлшеу құралын көлденең пайдалануда нивелирлеңіз.

- Өлшеу құралынан 2,5 м қашықтықта екі қабырғада лазер сызығының орталығын белгілеңіз (А қабырғасында І нүктесі, В қабырғасында ІІ нүктесі).

• Олшеу күралын 180° бұрап 5 м қашықтықта орнатып нивелирлеңіз.
• Элшеу күралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызығының орталығы В қабырғасында алдымен белгіленген нуктеге II сәйкес болатындай бағыттаңыз.

122 | Казакша

• А кабырғасында лазер сызығының орталығын ПІТ нуктесі ретінде белгілеңіз (тік немесе І нуктесі астында).
• А қабырғасындағы І мен ІІІ екі белгіленген нуктенің айырмашылығы д өлшеу құралының,дәл көлденең ауытқұын көрсетеді.

Максималды рүксат етілген ауыткуды d_макс төмендегідей есептейсіз:

d_макс = кабырғалардың кос аралығы х 0,3 мм/м Мысал: кабырғалар аралығы 5 м болса максималды ауытку

d_max = 2 × 5 мх 0, 3 мм / м = 3 мм болуы керек. Осында белгілер аралығының ең ұзыны 3 мм болуы керек.

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

- Өлшеу күралын есік тесігінен 2,5 м қашықтықта бекем тегіс табанда орналастырыңыз (штативте емес). Өлшеу күралын айқыш-үйқыш пайдалануда нивелирлеп лазер сызықтарын есік тесігіне бағыттаңыз.

- Тік лазер сызығ ының орталығын есік тесігінің еденінде (І нуктесі), 5 м қашықтықта есік тесігінің басқа жағында (II нуктесі) және есік тесігінің жоғарғы шетінде (III нуктесі) белгілеңіз.

- Элшеу күралын есік тесігінің басқа жағында тікелей II нуктесінің астында орнатыңыз. Элшеу күралын нивелирлеп тік лазер сызығын орталығы нақты I мен II нуктелерінен өтетін етіп бағыттаңыз.

• ПТ нуктесі мен есік тесігінің жоғарғы шетіндегі лазер сызығының орталығы д айырмашылығы өлшеу құралының тік сызықтан дәл ауытқуын көрсетеді.
• Есік тесігінің биіктігін өлшеңіз.

Максималды рүксат етілген ауыткуды d_макс төмендегідей есептейсіз:

d_max = ecik tecirinih koc biiktiri x 0,3 mm/m

Мысал: есік тесігінің біктігі 2 м болса максималды ауытку d_макс = 2 × 2 м × 0,3 мм/м = 1,2 мм болуы керек. Осында белгілер аралығы ең ұзыны 1,2 мм болуы керек.

▶ Белгілеу ушін әрдайым тек лазер сызығының орталығын алыңыз. Лазер сызығының ені қашықтықпен өзгереді.

Туралау шайбасымен жұмыс істеу

Туралау шайбасының 12 көмегімен өлшеу құралын негізгі сызықтан туралау мүмкін немесе тіклазер сызығын негізгі сызықка 45° немесе 90° бұрышында көрсету мүмкін.

Элшеу күралын штатив патронымен 6 туралау шайбасындағы штифтке 16 орнатыңыз. Оны туралау шайбасында тік лазер сызығы (керекті бұрыш бойынша)

13,14 немесе 15 туралау көмегі ортасынан өтуі керек.

Туралау шайбасын 12 тиісті 13,14 немесе 15 туралау көмектерінің көмегімен керекті негізгі сызыкқа туралаңыз.

Өлшеу пластинасымен жұмыс істеу (керек-жарактар) (E - F суреттерін қараңыз)

Элшеу пластинасы 20 көмегімен лазер белгілерін еденге немесе лазер биіктігін қабырғаға әткізу мүмкін.

Нэльдік реттілік өрісі мен шкала көмегімен керекті биіктікке жылжытуды өлшен баска жерге қайта белгілеу мүмкін. Осылай өлшеу құралын өткізілетін биіктікке дәл реттеу керек болмайды.

Өлшеу пластинасында 20 кайтаратын жамылғы бар, ол үлкен қашықтықта немесе қатты күн сәулелерінде лазер сәулесінің көрінуін жақсартады. Жарықтықтың күшеюі тек лазер сәулесіне параллельді ретте өлшеу пластинасына караған кезде көрінеді.

Тағанмен пайдалану (керек-жарактар)

Штатив турақты және биқтігі реттелетін өлшеу табаны болады. Өлшеу құралын штатив патронымен 6 штативтің 1/4" бұрандасына салып штативтің бектікіш бұрандасымен бекітіңіз.

Лазер кабылдауышымен жумыс істеу (керек-жарактар) (G суретін караңыз)

Лазер үшін қолайсыз жағдайда (жарық қоршау, тікелей күн сәулелері) және үлкен қашықтарда лазер сызықтарын дұрыс табу үшін лазер қабылдауышын 21 пайдаланыңыз. Лазер қабылдауышымен жұмыс істеуде пульстік функцияны қосыңыз ("Пульстік функция" 120 бетінде караңыз).

Лазер көру көзілдірігі (керек-жарактар)

Лазер көру көзілдірігі қоршау жарығын сүзгілейді. Ол арқылы лазердің қызыл жарығы көз үшін жарқынырақ болады.

▶ Лазер көру көзілдірігін қорғаныш көзілдірігі ре- тінде пайдаланбаңыз. Лазер көру көзілдірігі лазер

Казакша | 123

саулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қорғамайды.

▶ Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады.

Падалану мысалдары (Н-К суреттерін караңыз)

Еден плиткаларын 45° бурышында салу (J суретін караңыз)

Өлшеу құралын штатив патронымен 6 туралау шайбасындағы штифтке 16 орнатыңыз. Оны туралау шайбасының 12 орта төбесінде тік лазер сызығы туралау көмегінің 15 ортасынан өтетін етіп орналастырыңыз. Сосын туралау шайбасын 13 немесе 14 туралау көмектерімен негізгі сызыққа туралаңыз.

Киылысу немесе вертикалды жумыста тік лазер сызығы еденде негізгі сызыққа 45° бұрышын көрсетеді. Еден плиталарын осы сызыққа туралаңыз.

Еден нуктесін (тіктеуіш) тәбеге өткізіңіз (К суретін қараңыз)

екі тік бурышта қылысатын сызықты төбеге өткізбекші болған нуктеден өткізіп сызыңыз. Туралау шайбасын 12 сызықтар қылысуына орнатып 13 және 14 туралау көмектерімен сызықтар қылысуында туралаңыз.
Өлшеу құралын штатив патронымен 6 туралау шайбасындағы штифтке 16 орнатыңыз. Оңы туралау шайбасының сыртқы төBELERінде тік лазер сызығы 13 немесе 14 туралау көмегінің ортасынан өтетін етіп орналастырыңыз. Вертикалды жұмысты тандап өлшеу құралынан өтетін сызықтың ортасын төбеде сызыңыз.
Өлшеу құралын туралау шайбасында 90° бураныз. Туралау шайбасының жылжымауына көз жеткізініз. Нивелирлеуден соңтік лазер сызығының сызылған сызықлен қылысу нүктесін сызыңыз. Екі сызықтың қылысу нүктесі өткізілген тіктеуіш нүктесі.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Өлшеу құралын тек қорғауыш сөмкеде 17 немесе шабаданда 18 сақтаңыз немесе тасымалдаңыз.

Өлшеу күралын таза ұстаңыз.

Өлшеу құралын суға немесе басқа сүйықтықтарға батырмаңыз.

Пастануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.

Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Жөндеуге өлшеу күралын қорғауыш сөмкеде 17 немесе шабаданда 18 жіберіңіз.

Керек-жарактар

Коргайтын калта 17 1609 203 X77

Шабадан 18 2 605 438 682

Лазер көру көзілдірігі 19 ..... 2 607 990 031

Аякты өлшеу пластинасы 20....2607002195

Лазер кабылдауышы 21 0601069100

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету шеберханасы өнімді жөндеу және қүту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы акқаратты мына мекенжайдан табасыз:

www.bosch-pt.com

Кеңес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянакты жауал береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тактайшасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңзға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

ЖШС "Роберт Бош"

Электр куралдарына кызмет көрсету орталығы

Алматы каласы

Казакстан

050050

Райымбек данғылы

Коммунальная көшесінің бурышы, 169/1

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Ресми сайты: www.bosch.kz; www.bosch-pt.kz

Кәдеге жарату

Өлшеу күралын, оның жабдықтары мен каптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет.

Элшеу күралдарын және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз өлшеу күралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып, кәдеге жаратылуы кажет.

Техникалык өзгерістер енгізу куқығы сақталады.

124 | Română

Română
