Produkttyp	Laseravståndsmätare med korslinjer
Märke	Bosch
Modell	GLL 2-50 Professional
Mått (L x B x H)	120 x 65 x 115 mm
Vikt	0,35 kg (med batterier)
Strömförsörjning	2 st AA-batterier (1,5 V)
Mätområde	Upp till 50 m (med mottagare)
Nivelleringsprecision	± 0,3 mm/m
Självnivellering	Ja, nivelleringsområde ± 4°
Antal strålar	2 korslinjer (horisontell och vertikal)
Laserklass	Klass 2 (635 nm, < 1 mW)
Huvudfunktioner	Avståndsmätning, nivellering, linjering
Underhåll och rengöring	Rengör med en mjuk, torr trasa, undvik lösningsmedel
Säkerhet	Titta inte direkt in i laserstrålen
Reservdelar och reparerbarhet	Batterier som kan bytas av användaren; reparation av auktoriserad Bosch-verkstad
Allmän information	Användning inomhus och utomhus (med mottagare)

Vanliga frågor - GLL 2-50 Professional BOSCH

Vilken typ av batterier använder Bosch GLL 2-50 Professional?

Den använder 2 AA-batterier (1,5 V). För optimal drifttid, använd alkaliska batterier.

Vad är det maximala mätavståndet?

Avståndet är upp till 50 m med användning av en lasermottagare. Utan mottagare är det cirka 20 m beroende på ljusförhållandena.

Är lasernivån självnivellerande?

Ja, den är självnivellerande med ett nivelleringsområde på ±4°. Den nivellerar sig automatiskt när den placeras på en stabil yta.

Hur rengör jag apparaten?

Använd en mjuk, torr trasa. Undvik lösningsmedel eller starka kemikalier. Rengör linserna försiktigt med en mikrofiberduk.

Kan jag använda denna avståndsmätare utomhus?

Ja, men sikten av laserlinjerna minskar i starkt solljus. För utomhusbruk rekommenderas en lasermottagare.

Vad är nivelleringsprecisionen?

Precisionen är ± 0,3 mm/m, vilket motsvarar en avvikelse på 0,3 mm per meter avstånd.

Hur byter jag batterier?

Öppna batterifacket under apparaten, sätt i 2 AA-batterier med rätt polaritet och stäng locket.

Vad gör jag om apparaten inte slås på?

Kontrollera först batterierna: byt ut dem vid behov. Se till att facket är rent. Om problemet kvarstår, kontakta Bosch kundservice.

Projicerar denna modell flera linjer?

Ja, den projicerar två korslinjer: en horisontell och en vertikal, vilket möjliggör exakt inriktning i båda axlarna.

Var kan jag ladda ner den fullständiga manualen?

Manualen finns gratis som PDF på notice-facile.com. Du kan ladda ner den direkt från produktsidan.

BRUKSANVISNING GLL 2-50 Professional BOSCH

16 Stift på justeringsskiven

17 Beskyttelsestaske*

18 Koffer*

19 Specielle laserbriller*

Samtliga anvisningar ska läsas och beaktas för att arbetet med mätverktyget ska vara riskfritt och säkert. Om mätverktyget inte används i enlighet med dessa instruktioner, kan de inbyggda skyddsmekanismerna i

mätverktyget sluta att fungera korrekt. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR OCH LÄT DEM FÖLJA MED OM MÄTVERKTYGET BYTER ÄGARE.

Se upp – om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition.

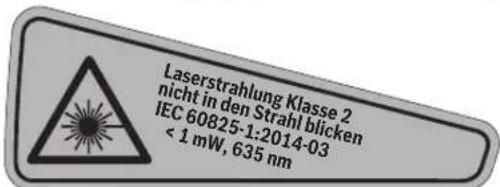

Mätverktyget levereras med en varningsskylt (visas på bilden av mätverktyget på grafiksidan med nummer 10).

Klistra medföljande dekal i ditt eget språk över varningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
  Gör inga ändringar på laseranordningen.
• Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
  Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
  Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls.
  Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas.
  Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna.

Håll inte mätverktyget nära en pacemaker. Risk finns att magneterna i mätverktygets inre alstrar ett fält som menligt påverkar pacemakers funktion.

Håll mätverktyget på betryggande avständ från magnetiska datamedia och magnetiskt känsliga apparater. Magneten kan leda till irreversibla dataförluster.

Produkt- och kapacitetsbeskrivning

Fäll upp sidan med illustration av mätverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer.

Tekniska data

Korslinjelaser GLL2-50
Produktnummer	3 6 0 1 K 6 3 1 .
Arbetsområde
- S t a n d a r d	20 m
- med pulsfunktion	15 m
- med lasermottagare	50 m
Nivelleringsnoggrannhet	±0,3 mm/m
Självnivelleringsområde typiskt	±4°
Nivelleringstid typisk	<4s
Serienumret 9 på typskylten identifierar mätverktyget entydigt.

Svenska|55

Korslinjelaser GLL2-50

Driftstemperatur	-10°C...+50°C
Lagringstemperatur	-20°C...+70°C
Relativ luftfuktighet max.	90%
Laserklass	2
Lasertyp	635 nm,<1 mW
C6	1
kortaste impulstid	1/1600 s
Divergens laserlinje	0,5 mrad (helvinkel)
Stativfäste	1/4"
Primärbatterier	3 x 1 , 5 V L R 6 (AA)
Batterikapacitet ca	12 h
Automatisk frånkoppling efter ca	30 min
Vikt enligt EPTA-Procedure 01:2014	0,45 kg
Mått	118 x 57 x 89 mm
Kapslingsklass	IP 54 (damm- och spolsäker)

Serienumret 9 på typskylten identifierar mätverktyget entydigt.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan.

1 Utloppsöppning för laserstrålning

2 Indikering av pulsfunktion

3 Knapp för pulsfunktion

4 Funktionsknapp

5 Batteriindikering

6 Stativfäste 1/4"

7 Strömställare Till/Från

8 Batterifackets lock

9 Serienummer

10 Laservarningsskylt

11 Spärr på batterifackets lock

12 Riktskiva*

13 Inriktningshjälp 0° på riktskivan

14 Inriktningshjälp 90° på riktskivan

15 Inriktningshjälp 45° på riktskivan

16 Stift på riktskivan

17 Skyddsfodral*

18 Väska*

19 Lasersiktglasögon*

20 Mätplatta med fot*

21 Lasermottagare*

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.

Montage

Insättning/byte av batterier

Använd endast alkali-mangan-batterier.

För att öppna batterfackets lock 8 tryck spärren 11 i pilens riktning och ta bort batterifackets lock. Sätt in medföljande batterier. Kontrollera korrekt polning enligt marking på batterifackets insida.

När batteriindikatorn 5 blinkar med rött ljus, måste batterierna bytas.

Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet.

Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring.

Drift

Driftstart

Skydda mätverktyget mot väta och direkt solljus.
Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets precision påverkas menligt.
Undvik att utsätta mätverktyget för kraftiga stötar. Efter kraftig yttre påverkan ska mätverktygets noggrannhet kontrolleras innan arbetet fortsättes (se "Nivelleringsnoggrannhet").
Koppla från mätverktyget före transport. Vid fränkoppling låses pendelenheten, eftersom risk finns att den i annat fall skadas vid kraftiga rörelser.

In- och urkoppling

För Inkoppling av mätverktyget skjut strömställaren 7 till läget "on" (för arbeten utan nivelleringsautomatik) eller till läget "on" (för arbeten med nivelleringsautomatik). Mätverktyget sänder genast efter inkoppling laserlinjer ur utloppsöppningarna 1.

Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avständ.

För urkoppling av mätverktyget skjut strömställaren 7 till läget "off". Vid frånslag låses pendelenheten.

Avaktivering av frånkopplingsautomatiken

Mätverktyget slås automatiskt från efter 30 minuters användning. För avaktivering av frånkopplingsautomatiken håll funktionsknappen 4 3 s nedtryckt vid inkoppling av mätverktyget. Vid avaktiverad frånslagsautomatik blinkar laserlinjerna helt kort efter 3 s.

Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen.

För återaktivering av den automatiska frånkopplingen, stäng av mätverktyget och koppla åter på (utan att trycka ned funktionsknappen 4).

56 | Svenska

Mätverktyget har tre funktioner:

• Horisontalfunktion "–": alstrar en vägrät laserlinje,
• Vertikalfunktion "I": alstrar en lodrät la
• Korslinjefunktion "+": alstrar en vägrät och en lodrät laserlinje.

Vid varje tillslag står mätverktyget i korslinjefunktion. För omkoppling av funktion, tryck på funktionsknappen 4.

Alla tre funktionerna kan väljas med eller utan nivelleringsautomatik.

Pulsfunktion

För arbeten med lasermottagare 21 måste – oberoende av vald funktion – pulsfunktionen aktiveras.

Vid tillslagen pulsfunktion blinkar laserlinjerna med mycket hög frekvens och därför kan lasermottagaren 21 lätt registrera dem.

För tillslag av pulsfunktionen tryck på knappen 3. Vid tillslagen pulsfunktion lyser indikeringen 2 med grönt ljus.

Vid tillslagen pulsfunktion är laserlinjernas siktbarhet för människans öga reducerad. För arbeten utan lasermottagare slå därför från pulsfunktionen genom att på nytt trycka ned knappen 3. Vid frånslagen pulsfunktion slocknar indikeringen 2.

Nivelleringsautomatik

Användning med nivelleringsautomatik (se bild C)

Ställ upp mätverktyget på en vågrät, stadig yta eller spänn fast det på ett gängse kamerastativ.

Skjut för arbeten med nivelleringsautomatik strömställaren Till/Från 7 till läget "on".

Nivelleringsautomatiken kompenserar automatiskt ojämhe- ter inom självnivelleringsområdet på ±4°. När laserlinjerna slutar blinka, är mätverktygets nivellering avslutad.

Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets uppställningsyta avviker mer än 4° från horis- sontalplanet blinkar laserlinjerna. Ställ i detta fall upp mätverktyget vågrätt och avvakta självnivelleringen.

Vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt. Kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning.

Användning utan nivelleringsautomatik (se bild D)

Skjut för arbeten utan nivelleringsautomatik strömställaren 7 till läget "on". Vid frånslagen nivelleringsautomatik blinkar laserlinjerna permanent.

Vid frånkopplad nivelleringsautomatik kan mätverktyget hållas fritt i handen eller ställas upp på en lutande yta. Vid korslinjefunktion är det inte absolut nödvändigt att de båda laserlinjerna förlöper i rät vinkel mot varandra.

Nivelleringsnoggrannhet

Noggrannhetsinverkan

Det.största inflytandet utövar omgivningstemperaturen. Spe- serlinie ctiell temperaturdifferenser från marken uppåt kan avlänka laserstrålen.

Eftersom temperaturskiktningen nära marken är störst, bör mätverktyget fr.o.m. en mätsträcka på 20 m monteras på ett stativ. Ställ helst upp mätverktyget i arbetsytans centrum.

Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta. Kontrollera först den vågräta laserlinjens noggrannhet beträfande höjd och nivellering och sedan den lodräta laserlinjens nivelleringsnoggrannhet.

Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

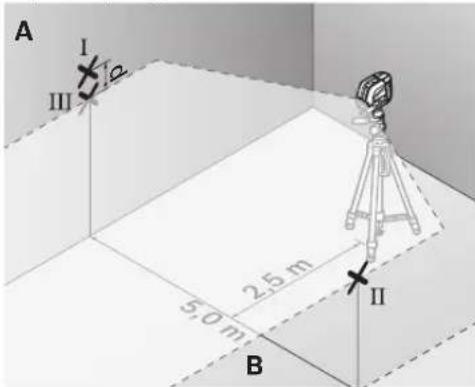

Kontroll av den vägräta linjens höjdnoggrannhet

För kontroll behövs en fri mätsträcka på 5 m på stadigt underlag mellan två väggar A och B.

- Montera mätverktyget nära väggen A på ett stativ eller ställ upp det på en stadig och plan yta. Koppla på mätverktyget. Välj korslinjefunktion med nivelleringsautomatik.

- Rikta lasern mot den närbelägna väggen A och låt mätverktyget nivelleras. Sätt ett märke i mitten på den punkt där laserlinjerna korsar varandra på väggen (punkt I).

- Vrid nu mätverktyget 180°, låt det nivelleras och märk ut laserlinjernas korsningspunkt på motsatta väggen B (punkt II).

Svenska|57

- Placera mätverktyget - utan att vrida det - nära väggen B, koppla på och låt verktyget nivelleras.

- Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserlinjernas korsningspunkt står exakt mot tidigare märkt punkt II på väggen B.

• Vrid nu mätverktyget 180°, utan att ändra höjden. Rikta lasern mot väggen A så att laserlinjen förlöper genom den märkta punkten I. Låt mätverktyget nivelleras och märk ut laserlinjernas korsningspunkt på väggen A (punkt III).
• Differensen d mellan de båda punkterna I och III på väggen A anger mätverktygets faktiska höjdavvikelse.

Den högsta tillåtna avvikelsen d_max beräknas så här: d_max = dubbelt avständ mellan väggarna gånger 0,3 mm/m Exempel: Vid ett avständ mellan väggarna på 5 m får maximal avvikelse

d_max uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märkningarna får sålunda ligga högst 3 mm från varandra.

Kontroll av den vågräta linjens nivelleringsnoggrannhet

För kontroll behövs en fri yta på ca 5 x 5 m.

- Ställ upp mätverktyget på en stadig, plan yta i mitten mellan väggarna A och B. Låt mätverktyget nivelleras i horisontalfunktion.

- Sätt ett märke på ett avständ om 2,5 m från mätverktyget på båda väggarna i mitten på laserlinjen (punkt I på vägg A och punkt TI på vägg B).

• Vrid nu mätverktyget 180° på ett avständ om 5 m och låt det nivelleras.
• Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserlinjens centrum står exakt mot tidigare märkt punkt II på väggen B.
• Märk på väggen A laserlinjens centrum med en punkt 111 (lodrätt över eller under punkten I).
• Differensen d mellan de båda punkterna 1 och 111 på väggen A anger mätverktygets faktiska avvikelse från horisontalplanet.

Den högsta tillåtna avvikelsen d_max beräknas så här: d_max = dubbelt avständ mellan väggarna gånger 0,3 mm/m Exempel: Vid ett avständ mellan väggarna på 5 m får maximal avvikelse

d_max uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märkningarna får sålunda ligga högst 3 mm från varandra.

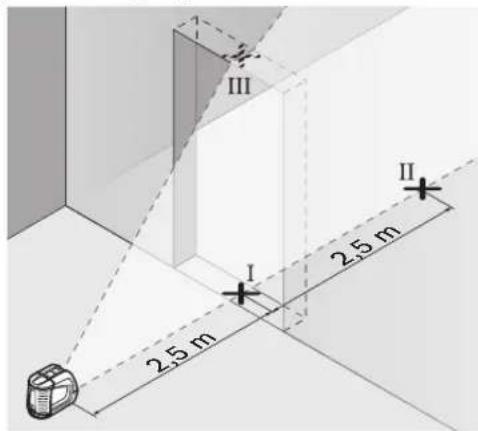

Kontroll av den lodräta linjens nivelleringsnoggrannhet

För kontroll behövs en dörröppning (på stadigt underlag) som på båda sidorna har ett fritt utrymme på minst 2,5 m.

- Ställ upp mätverktyget på ett avständ om 2,5 m från dörröppningen på en stadig, plan yta (inte på stativ). Låt mätverktyget nivelleras i korslinjefunktion och rikta laserlinjerna mot dörröppningen.

- Sätt ett märke i mitten på den lodräta laserlinjen nertill i dörröppningen (punkt I), på ett avständ om 5 m på dörröppningens andra sida (punkt II) samt på dörröppningens övre kant (punkt III).

• Ställ upp mätverktyget på andra sidan om dörröppningen direkt bakom punkten II. Låt mätverktyget nivelleras och rikta in den lodräta laserlinjen så att dess centrum går exakt genom punkterna I och II.
• Differensend mellan punkten III och laserlinjens centrum vid dörröppningens övre kant anger mätverktygets faktiska avvikelse från lodlinjen.
• Mät dörröppningens höjd.

Den högsta tillåtna avvikelsen d_max beräknas så här: d_max = dörröppningens dubbla höjd gånger 0,3 mm/m Exempel: Vid en dörröppningshöjd på 2 m får maximal avvikelse

d_max uppgå till = 2 x 2 m x 0,3 mm/m = 1,2 mm. Märkningarna får sålunda ligga högst 1,2 mm från varandra.

Arbetsanvisningar

- Använd alltid laserlinjens centrum för märkning. Laserpunktens bredd förändras i relation till avständet.

Användning med riktskiva

Med hjälp av riktskivan 12 kan mätverktyget riktas upp mot en referenslinje eller den lodräta laserlinjen indikeras i en vinkel om 45° eller 90° mot en referenslinje.

Sätt upp mätverktyget med stativfästet 6 på riktskivans stift 16. Placera det på riktskivan så att den lodräta laserlinjen (i önskad vinkel) går genom centrum på inriktningshjälpen 13, 14 eller 15.

Rikta in riktskivan 12 med motsvarande inriktningshjälp 13, 14 eller 15 mot önskad riktlinje.

Användning med mätplatta (tillbehör) (se bilder E - F)

Med hjälp av mätplattan 20 kan lasermarkeringen projiceras mot golvet resp laserhöjden mot väggen.

Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras.

Mätplattan 20 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avständ eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan.

Användning med stativ (tillbehör)

Stativet är ett stabilt och i höjdläge inställbart mätunderlag. Sätt upp mätverktyget med stativgängfästet 6 på stativets 1/4"-gånga och dra fast stativets lässkruv.

Användning av lasermottagare (tillbehör) (se bild G)

Vid ogynnsamma ljusförhållanden (ljus omgivning, klart solsken) och på längre avständ ska lasermottagare 21 för bättre registrering av laserlinjerna användas. Slå vid arbeten med lasermottagare på pulsfunktionen (se "Pulsfunktion", sidan 56).

Lasersiktglasögon (tillbehör)

Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid verkar laserns röda ljus klarare.

▶ Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
▶ Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Användningsexempel (se bilderna H-K)

Sätta golvplattor i 45°-vinkel (se bild J)

Sätt upp mätverktyget med stativfästet 6 på riktskivans stift 16. Placera det på mellersta upphöjningen på riktskivan 12 så att den lodräta laserlinjen går genom centrum på inriktningshjälpen 15. Rikta sedan upp riktskivan med hjälp av inriktningshjälp 13 eller 14 längs referenslinjen.

Vid korslinje- eller vertikalfunktion visar den lodräta laserlinjen en 45°-vinkel mot referenslinjen. Rikta upp golvplattorna längs denna linje.

Överföring av golvpunkt (lod) till taket (se bild K)

Rita två i rät vinkel korsande linjer genom den punkt som ska överföras till taket. Lägg riktskivan 12 på linjekorset och rikta upp med inriktningshjälp 13 och 14 mot linjekorset.

Sätt upp mätverktyget med stativfästet 6 på riktskivans stift 16. Placera det på en av de yttre upphöjningarna på riktskivan så att den lodräta laserlinjen går genom centrum på inriktningshjälpen 13 eller 14. Välj vertikalfunktionen och rita i innertaket in mitten på den linje som går över mätverktyget. Vrid mätverktyget på riktskivan 90°. Se till att riktskivan inte förskjuts. Märk efter nivellering upp den lodräta laserlinjens korsningspunkt på redan inritad linje. De båda linjernas korsningspunkt motsvarar den överförda lodpunkten.

Underhåll och service

Underhåll och rengöring

Lagra och transportera mätverktyget endast i skyddsfodralet 17 eller hantverkarväskan 18.

Se till att mätverktyget alltid hålls rent.

Mätverktyget får inte doppas i vatten eller andra vätskor.

Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel.

Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas.

Norsk | 59

För reparation ska mätverktyget skickas in i skyddsfodralet 17 eller hantverkarväskan 18.

Tillbehör

Skyddsfodral 17 1609 203 X77

Väska 18 2 605 438 682

Lasersiktglasögon 19....2 607 990 031

Mätplatta med fot 20 2 607 002 195

Lasermottagare 21 0 601 069 100

Byggstativ BS 150 0 601 096 B00

Universellt fäste BM 1 0 601 015 A00

Teleskopstång BT 350....0601015B00

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

Norsk

20 Målplate med fot*

21 Lasermottaker*

I korslinje- eller vertikaldrift viser den loddrette laserlinjen på gulvet 45°-vinkelen mot referanselinjen. Rett gulvplatene opp langs denne linjen.

64|Suomi
