Tuotetyyppi	Ristiviivalaser
Merkki	Bosch
Malli	GLL 2-50 Professional
Mitat (P x L x K)	120 x 65 x 115 mm
Paino	0,35 kg (paristojen kanssa)
Virtalähde	2 AA-paristoa (1,5 V)
Mittausalue	Jopa 50 m (vastaanottimen kanssa)
Tasaustarkkuus	± 0,3 mm/m
Itsetasaava	Kyllä, tasausalue ± 4°
Säteiden lukumäärä	2 ristikkäistä viivaa (vaaka ja pysty)
Laserturvaluokka	Luokka 2 (635 nm, < 1 mW)
Päätoiminnot	Etäisyysmittaus, tasaus, viivojen merkitseminen
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla, vältä liuottimia
Turvallisuus	Älä katso suoraan lasersäteeseen
Varaosat ja korjattavuus	Käyttäjä vaihdettavat paristot; korjaus valtuutetussa Bosch-huollossa
Yleistä	Sisä- ja ulkokäyttö (vastaanottimen kanssa)

Usein kysytyt kysymykset - GLL 2-50 Professional BOSCH

Minkä tyyppisiä paristoja Bosch GLL 2-50 Professional käyttää?

Se käyttää 2 AA-paristoa (1,5 V). Parhaan käyttöajan saavuttamiseksi suosittele alkaliparistoja.

Mikä on enimmäismittausetäisyys?

Etäisyys on jopa 50 m laservastaanottimen kanssa. Ilman vastaanotinta se on noin 20 m valoisuudesta riippuen.

Onko lasertaso itsetasaava?

Kyllä, se on itsetasaava tasausalueella ±4°. Se tasautuu automaattisesti vakaalle pinnalle asetettuna.

Miten laite puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Vältä liuottimia tai voimakkaita kemikaaleja. Puhdista linssit varovasti mikrokuituliinalla.

Voiko tätä mittaria käyttää ulkona?

Kyllä, mutta laserviivojen näkyvyys on heikompi täydessä auringonvalossa. Ulkokäytössä laservastaanotinta suositellaan.

Mikä on tasaustarkkuus?

Tarkkuus on ± 0,3 mm/m, mikä vastaa poikkeamaa 0,3 mm metrin etäisyydellä.

Miten paristot vaihdetaan?

Avaa laitteen alapuolella oleva paristolokero, aseta 2 AA-paristoa napaisuudet huomioiden, ja sulje kansi.

Mitä tehdä, jos laite ei käynnisty?

Tarkista ensin paristot: vaihda ne tarvittaessa. Varmista, että lokero on puhdas. Jos ongelma jatkuu, ota yhteyttä Boschin huoltopalveluun.

Heijastaako tämä malli useita viivoja?

Kyllä, se heijastaa kaksi ristikkäistä viivaa: vaaka- ja pystyviivan, mikä mahdollistaa tarkan kohdistuksen molemmilla akseleilla.

Mistä voin ladata täydelliset käyttöohjeet?

Käyttöohje on saatavilla ilmaiseksi PDF-muodossa osoitteessa notice-facile.com. Voit ladata sen suoraan tuotesivulta.

KÄYTTÖOHJE GLL 2-50 Professional BOSCH

fi Alkuperäiset objekt

el Pralonam obeyin xayer;

tr Original isletme talimati

Kaikki ohjeet on luettava ja niitä on noudatettava, jotta mittaustyökalua voitaisiin käyttää turvallisesti. Jos mittaustyökalua ei käytetä oheisia ohjeita noudattaen, tämä voi aiheuttaa haittaa mittaustyökaluun kuu-

luville suojaustoimenpiteille. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HUOLELLISESTI JA LUOVUTA NE MITTAUSTYÖKALUN MUKANA, JOS LUOVUTAT LAITTEEN EDELLEEN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna varoituskilvellä (mittaustyökalun grafiikkasivulla olevassa kuvassa merkitty numerolla 10).

- Jos varoituskilven teksti ei ole sinun kielelläsi, liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva, oman kielesi tarra alkuperäisen kilven päälle.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä myöskään itse katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai vaurioittaa silmiä.

- Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.

- Älä tee mitään muutoksia laserlaitteistoon.

- Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.

Suomi|65

• Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.
  Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
• Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä.
• Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä saata mittaustyökalua sydämentahdistimien lähellä. Mittaustyökalun sisällä oleva magneetti muodostaa kentän, joka voi häiritä sydämentahdistimien toimintaa.

Pidä mittaustyökalu poissa magneettisista taltioista ja magnetismille herkistä laitteista. Magneetin vaikutus saattaa aikaansaada pysyviä tietohäviöitä.

Tuotekuvaus

Käännä auki taittosivu, jossa on mittaustyökalun kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen mittaukseen ja tarkistukseen.

Tekniset tiedot

Ristilinjalaser GLL2-50
Tuotenumero	3601K631
Työalue
- V a k i o	20 m
- pulssitoiminnolla	15 m
- laservastaanottimella	50 m
Tasaustarkkuus	±0,3mm/m
Tyypillinen itsetasausalue	±4°
Tyypillinen tasausaika	<4s
Käyttölämpötila	-10°C...+50°C
Varastointilämpötila	-20°C...+70°C
Ilman suhteellinen kosteus maks.	90%
Laserluokka	2
Lasertyppi	635 nm,<1 mW
C6	1
Typpikilvessä oleva sarjanumero 9 mahdollistaa mittaustyökalun yksi-selitteisen tunnistuksen.

Ristilinjalaser GLL2-50

Impulssin lyhyin kesto 1/1600 s
Lasersäteen hajonta	0,5 mrad (täysi kulma)
Jalustan kiinnityskierre	1/4"
Paristot	3 x 1 , 5 V L R 6 (AA)
Käyttöaika n.	12 h
Polskytkentääutomatiikka n.	30 min
Paino vastaa
EPTA-Procedure 01:2014	0,45 kg
Mitat	118 x 57 x 89 mm
Sujoaus	IP 54 (pöly- ja roiskevesisuojattu)

Tyyppikilvessä oleva sarjanumero 9 mahdollistaa mittaustyökalun yksi-selitteisen tunnistuksen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko
2 Pulssitoiminnon näyttö
3 Pulssitoiminnon painike
4 Käyttömuotopainike
5 Paristokunnon osoitus
6 Jalustan kiinnityskierre 1/4"
7 Käynnistyskytkin
8 Paristokotelon kansi
9 Sarjanumero

10 Laservaroituskilpi

11 Paristokotelon kannen lukitus

12 Suuntauslevy*

13 Suuntausapu 0° suuntauslevyssä

14 Suuntausapu 90° suuntauslevyssä

15 Suuntausapu 45° suuntauslevyssä

16 Tappi suuntauslevyssä

17 Suojalaukku*

18 Laukku*

19 Lasertarkkailulasit*

20 Vastaanottolevy ja jalka*

21 Laservastaanotin*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Asennus

Paristojen asennus/vaihto

Käytä ainoastaan alkali-mangaani paristoja.

Avaa paristokotelon kansi 8 painamalla lukitusta 11 nuolen suuntaan ja poistamalla paristokotelon kansi. Asenna toimitukseen kuuluva paristot. Tarkista oikea napaisuus paristokotelon sisällä olevasta kuvasta.

66|Suomi

Jos pariston merkkivalo 5 vilkkuu punaista, paristot täytyy vaihtaa.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Käyttö

Käyttöönotto

• Suojaa mittaustyökalu kosteudelta ja suoralta aurin-gonvalolta.
• Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
  ▶ Vältä kovia iskuja tai mittaustyökalun pudottamista. Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkistus (katso "Tasaustarkkuus").
  Pysäytä mittaustyökalu kuljetuksen ajaksi. Laitteen ollessa poiskytkettynä heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

Käynnistys ja pysäytys

Työnnä mittaustyökalun käynnistystä varten käynnistyskytkin 7 asentoon "on" (työt ilman vaaitusautomatiikkaa) tai asentoon "o n" (työt vaaitusautomatiikalla). Mitta kalu lähettää heti käynnistyksen jälkeen laserlinjat ulostuloaukoista 1.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Pysäytä mittaustyökalu työntämällä käynnistyskytkin 7 asentoon "off". Pysäytettäessä heiluriyksikkö lukkiutuu.

Poiskytkentäautomatiikan poiskytkentä

Mittaustyökalu kytkeytyy automaattisesti pois päältä 30 min käyttöajan kuluttua. Kytke pois poiskytkentäautomatiikka pitämällä käyttömuotopainike 4 painettuna 3 s mittaustyökalua käynnistettäessä. Poiskytkentäautomatiikan ollessa poiskytkettynä laserlinjat vilkkuvat lyhyesti 3 s kuluttua.

- Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Kytke poiskytkentäautomatiikka käyttöön sammuttamalla mittaustyökalu ja käynnistämällä se uudelleen (painamatta käyttömuotopainiketta 4).

Käyttömuodot (katso kuva A–D)

Mittaustyökalussa on kolme käyttömuotoa, joiden välillä aina voit siirtyä:

• Vaakasuora käyttö "-": muodostaa vaakasuoran laserlinjan,
• Pystysuora käyttö "l": muodostaa pystysuoran laserlinjan,
• Ristilinjakäyttö "+": muodostaa vaakasuoran ja pystysuoran laserlinjan.

Mittaustyökalu on ristilinjakäytössä käynnistyksen jälkeen. Vaihda käyttömuotoa painamalla käyttömuotopainiketta 4. Kaikki kolme käyttömuotoa voidaan valita sekä vaaitusautomatiikalla että ilman sitä.

Pulssitoiminto

Laservastaanottimen 21 kanssa työskenneltäessä tulee pulssi- toiminto aktivoida – valitusta käyttömuodosta riippumatta.

Pulssitoiminnossa laserlinjat vilkkuvat hyvin suurella taajudella, jonka takia laservastaanotin 21 pystyy paikallistamaan ne. Käynnistä pulssitoiminto painamalla painiketta 3. Kytketyllä pulssitoiminnolla näytön valo on 2 vihreä.

Pulssitoiminnolla on laserlinjojen näkyvyys ihmissilmälle heikompi. Kun työskentelet ilman laservastaanotinta, tulee sinun sen tähden kytkeä pulssitoiminto pois painamalla painiketta 3 uudelleen. Poiskytketyllä pulssitoiminnolla näytön valo 2 sammu.

Tasausautomatiikka

Työskentely automaattisen tasauksen kanssa (katso kuva C)

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle tai kiinnitä se yleismalliseen valokuvausjalustaan.

Työnnä vaaitusautomatiikan kanssa tehtäviä töitä varten käynnistyskytkin 7 asentoon "? on".

Vaaitusautomatiikka korjaa automaattisesti epätasaisuuksia itsevaaitusalueen ±4° puitteissa. Heti, kun laserlinjat eivät enää vilku, mittaustyökalu on vaaitettu.

Jos automaattinen vaaitus ei ole mahdollinen, esim. jos mittaustyökalun alusta poikkeaa yli 4° vaakatasosta, laserlinjat viiküvat. Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsevaaitusta.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden tasauksen. Tarkista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vikojen välttämiseksi.

Työskentely ilman automaattista tasausta (katso kuva D)

Työnnä ilman vaaitusautomatiikkaa tehtäviä töitä varten käynnistyskytkin 7 asentoon "on". Vaaitusautomatiikan ollessa poiskytkettynä, laserlinjat vilkkuvat pysyvästi.

Vaaitusautomatiikan ollessa poiskytkettynä, voit pitää mittaustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle. Ristlinjakäytössä eivät kaksi laserlinjaa välttämättä kulje suorassa kulmassa toisiinsa nähden.

Tasaustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Erityisesti lattialta ylöspäin esiintyvät lämpötilaerot voivat saattaa lasersäteen poikkeamaan.

Koska lämpötilakerrostumat ovat suurimmillaan maan lähellä, tulisi aina asettaa mittaustyökalu jalustalle yli 20 m mittauksia varten. Aseta sen lisäksi mittaustyökalu mahdollisuuksien mukaan keskelle työaluetta.

Suomi|67

Ulkoisten vaikutusten lisäksi myös laitekohtaiset häiriöt (esim. putoaminen tai voimakkaat iskut) voivat aiheuttaa säätöpoikkeamia. Tarkasta sitä varten tasaustarkkuus aina ennen käyttöä.

Tarkista ensin vaakasuoran laserlinjan korkeus- sekä tasaustarkkuus ja sen jälkeen pystysuoran laserlinjan tasaustarkkuus. Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jossain tarkistuksessa, tulee se korjauttaa Bosch-huollossa.

Vaakasuoran linjan korkeustarkkuuden tarkistus

Tarkistusta varten tarvitaan 5 m vapaata mittausmatkaa kahden seinän A ja B välissä tukevalla alustalla.

- Asenna mittaustyökalu lähelle seinää A, jalustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä mittaustyökalu. Valitse ristilinjakäyttö vaaitusautomatiikalla.

- Suuntaa laser läheiseen seinään A ja anna mittaustyökalun suorittaa vaaitus. Merkitse sen pisteen keskipiste, jossa la serlinjat risteävät seinässä (piste I).

- Kierrä mittaustyökalu 180°, anna sen suorittaa tasaus ja merkitse laserlinjojen risteyspiste vastakkaiselle seinälle B (piste II).

- Aseta mittaustyökalu - sitä kiertämättä - lähelle seinää B, käynnistä se ja anna sen suorittaa tasaus.

- Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökalun alle) laserlinjojen piste osuu täsmälleen aiemmin merkittyyn pisteeseen IT, seinässä B.

• Kierrä mittaustyökalu 180°, muuttamatta sen korkeutta. Suuntaa se seinään A niin, että pystysuora laserlinja kulkee jo merkityn pisteen I läpi. Anna mittaustyökalun suorittaa tasaus ja merkitse laserlinjojen risteyspiste seinälle A (piste III).
• Kahden merkityn pisteen, I ja III erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama.

Suurimman sallitun poikkeaman d_max lasket seuraavasti: d_max = seinien kaksinkertainen etäisyys x 0,3 mm/m Esimerkki: Seinien välisen etäisyyden ollessa 5 m suurin sal- littu poikkeama

d_max = 2 × 5 m × 0, 3 mm/m = saa\ olla\ 3 mm. Merkit saavatolla korkeintaan 3 mm toisistaan.

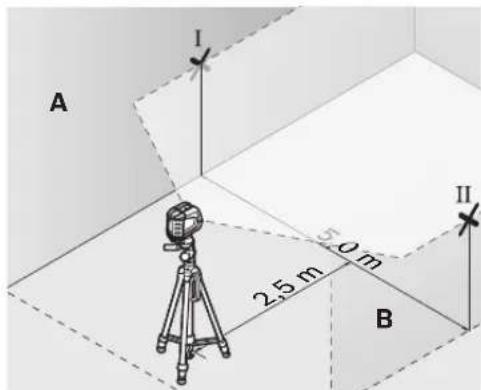

Vaakasuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset n. 5 x 5 m vapaan alueen.

- Aseta mittaustyökalu tukevalla tasaiselle pohjalle keskelle seinien A ja B väliin. Anna mittaustyökalun suorittaa vaakatason vaaituksen.

- Merkitse 2,5 m etäisyydelle mittaustyökalusta laserlinjan keskipiste (piste I seinässä A ja piste II seinässä B).

68|Suomi

• Aseta mittaustyökalu 180° käännettynä 5 m etäisyydelle ja anna sen suorittaa tasaus.
• Suuntaa mittaustyökalun korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökalun alle) laserlinjan keskipiste osuu täsmälleen aiemmin merkittyyn pisteeseen II, seinässä B.
• Merkitse seinään A laserlinjan keskipiste pisteeksi III (pys- tysuorassa pisteen I ala- tai yläpuolella).
• Kahden merkityn pisteen, 1 ja 111 erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama.

Suurimman sallitun poikkeaman d_max lasket seuraavasti: d_max = seinien kaksinkertainen etäisyys x 0,3 mm/m Esimerkki: Seinien välisen etäisyyden ollessa 5 m suurin sal- littu poikkeama

d_max=2×5×0,3mm/m=saaolla3mm. Merkit saa korkeintaan 3 mm toisistaan.

Pystysuoran linjan vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

- Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tukevalle tasaiselle alustalle (ei jalustaan). Anna mittaustyökalun vaaittua ristilinjakäytössä ja suuntaa lasersäde oviaukkoa kohti.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste 1), 5 m etäisyydelle oviaukon toisella puolella (piste 11), sekä oviaukon yläreunaan (piste 111).

• Aseta mittaustyökalu oviaukon toiselle puolelle heti pisteen II taakse. Anna mittaustyökalun suorittaa tasaus ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee täsmälleen pisteiden I ja II läpi.
• Erotus d pisteen ITI ja laserlinjan keskipisteen välillä oviaukon yläreunassa muodostaa mittaustyökalun todellisen poikkeaman pystysuorasta.
• Mittaa oviaukon korkeus.

Suurimman sallitun poikkeaman d_max lasket seuraavasti: d_max = oviaukon kaksinkertainen korkeus × 0,3 mm/m Esimerkki: Oviaukon korkeuden ollessa 2 m, saa suurin sallit- tu poikkeama d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm olla. Merkit saavat olla korkeintaan 1,2 mm toisistaan.

Tytöskentelyohjeita

Käytä aina vain laserlinjan keskipistettä merkintää varten. Laserlinjan leveys muuttuu etäisyyden muuttuessa.

Työskentely suuntauslevyn kanssa

Suuntauslevyn 12 avulla voit suunnata mittaustyökalun vertailulinjaan tai osoittaa laserlinjan 45° tai 90° kulman vertailulinjaan nähden.

Aseta mittaustyökalun jalustan kiinnityskierre 6 suuntauslevyn tappiin 16. Aseta se suuntauslevylle niin, että pystysuora laserlinja (riippuen halutusta kulmasta) kulkee keskellä suuntausapua 13, 14 tai 15.

Kohdista suuntauslevy 12 vastaavien suuntausapujen 13, 14 tai 15 avulla haluttuun vertailulinjaan.

Työskentely vastaanottolevyn kanssa (lisätarvike) (katso kuvat E -F)

Mittauslatan 20 avulla voidaan siirtää lasermerkintä lattiaan tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siirtymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaus- työkalun täsmällinen asetus siirrettävälle korkeudelle pois.

Vastaanottolevyssä 20 on heijastava pinnoite, joka edistää lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa auringonvalossa. Kirkkauden parannuksen huomaa vain, kun katsot mittauslattaa lasersäteen suunnasta.

Suomi|69

Työskentely jalustan kanssa (lisätarvike)

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on sää dettävissä. Aseta mittaustyökalun jalustakiinnitys 6 jalustan 1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.

Työskentely laservastaanottimella (lisätarvike) (katso kuva G)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suora auringonvalo) ja suurilla etäisyyksillä kannattaa käyttää laservastaanotinta 21 laserlinjojen parempaa paikallistamista varten. Käynnistä pulssitoiminto, kun työskentelet laservastaanottimen kanssa (katso "Pulssitoiminto", sivu 66).

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin silmä näkee laserin punaisen valon kirkkaampana.

• Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
• Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.

Työesimerkkejä (katso kuvat H-K)

Pohjalevyn asetus 45° kulmaan (katso kuva J)

Aseta mittaustyökalun jalustan kiinnityskierre 6 suuntauslevyn tappiin 16. Aseta se suuntauslevyn 12 keskimmäiselle kohotukselle niin, että pystysuora laserlinja kulkee keskellä suuntausapua 15. Kodista sitten suuntauslevy suuntausavulla 13 tai 14 vertailulinjaan.

Ristilinja- tai pystysuorassa käytössä, pystysuora laserlinja muodostaa lattiassa 45° kulman vertailulinjaan nähden. Suuntaa pohjalevyt pitkin tätä linjaa.

Lattiapisteen (luoti) siirto kattoon (katso kuva K)

Piirrä kaksi keskenään suorassa kulmassa olevaa ristikkäistä linjaa sen pisteen läpi, jonka tahdot siirtää kattoon. Aseta suuntauslevy 12 linjaristin päälle ja suuntaa suuntausapujen 13 ja 14 avulla linjaristiin.

Aseta mittaustyökalun jalustan kiinnityskierre 6 suuntauslevyn tappiin 16. Aseta se suuntauslevyn jommallekummalle ulommaiselle kohotukselle niin, että pystysuora laserlinja kulkee keskellä suuntausapua 13 tai 14. Valitse pystysuora käyttö ja merkitse sen linjan keskipiste, joka kulkee mittaustyökalun yli, kattoon.

Kierrä mittaustyökalu suuntauslevyssä 90°. Varo liikuttamasta suuntauslevyä. Merkitse vaaituksen jälkeen pystysuoran laserinjan risteyspiste jo merkityn linjan kanssa. Kahden linjan risteyspiste on siirretty kantapiste.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittaustyökalu ainoastaan suojataskussa 17 tai laukussa 18.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista erityisesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa.

Lähetä korjaustapauksessa mittaustyökalu korjattavaksi suojalaukussa 17 tai laukussa 18.

Lisätarvikkeet

Suojalaukku 17 1 609 203 X77

Laukku 18 2 605 438 682

Lasertarkkailulasit 19....2607990031

Mittauslaatta ja jalka 20 .... 2 607 002 195

Laservastaanotin 21....0601069100

Rakennusjalusta BS 150 0 601 096 B00

Yleispidin BM 1 0601015A00

Teleskooppitanko BT 350 ....0 601 015 B00

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/ paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.

70 | Ελληνικά

Ελληνικά

11 Patareikorpuse kaane lukustus

12 Justeerimisketas*
