Toote tüüp	Ristjoontega laserkaugusmõõtur
Bränd	Bosch
Mudel	GLL 2-50 Professional
Mõõtmed (P x L x K)	120 x 65 x 115 mm
Kaal	0,35 kg (koos patareidega)
Toide	2 AA patareid (1,5 V)
Mõõteulatus	Kuni 50 m (vastuvõtjaga)
Nivelleerimistäpsus	± 0,3 mm/m
Autonivelleerimine	Jah, nivelleerimisulatus ±4°
Kiirte arv	2 ristjoont (horisontaalne ja vertikaalne)
Laserklass	Klass 2 (635 nm, < 1 mW)
Peamised funktsioonid	Kauguse mõõtmine, nivelleerimine, joonte märkimine
Hooldus ja puhastamine	Puhastage pehme ja kuiva lapiga, vältige lahusteid
Ohutus	Ärge vaadake otse laserkiiresse
Varuosad ja remonditavus	Patareid on kasutaja poolt vahetatavad; remont Bosch volitatud keskuses
Üldteave	Sise- ja välistingimustes (vastuvõtjaga)

Korduma kippuvad küsimused - GLL 2-50 Professional BOSCH

Millist tüüpi patareisid kasutab Bosch GLL 2-50 Professional ?

See kasutab 2 AA patareid (1,5 V). Optimaalseks tööajaks eelistage leelispatareisid.

Mis on maksimaalne mõõteulatus?

Mõõteulatus on kuni 50 m laserivastuvõtja kasutamisel. Ilma vastuvõtjata on see valgustingimustest olenevalt umbes 20 m.

Kas lasernivoo on autonivelleeruv?

Jah, see on autonivelleeruv nivelleerimisulatusega ±4°. See nivelleerub automaatselt, kui asetada see stabiilsele pinnale.

Kuidas seadet puhastada?

Kasutage pehmet ja kuiva lappi. Vältige lahusteid ja agressiivseid kemikaale. Puhastage läätsi õrnalt mikrokiudlapiga.

Kas ma saan seda kaugusmõõturit õues kasutada?

Jah, kuid laserjoonte nähtavus on otsese päikesevalguse korral vähenenud. Õues kasutamiseks on soovitatav laserivastuvõtja.

Mis on nivelleerimistäpsus?

Täpsus on ± 0,3 mm/m, mis vastab 0,3 mm hälbele meetri kohta.

Kuidas patareisid vahetada?

Avage seadme all asuv patareipesa, sisestage 2 AA patareid järgides polaarsust, seejärel sulgege kaas.

Mida teha, kui seade ei lülitu sisse?

Kontrollige esmalt patareisid: vajadusel vahetage need välja. Veenduge, et patareipesa on puhas. Kui probleem püsib, võtke ühendust Boschi klienditeenindusega.

Kas see mudel projitseerib mitu joont?

Jah, see projitseerib kaks ristjoont: horisontaal- ja vertikaaljoone, võimaldades täpset joondust mõlemal teljel.

Kust saab alla laadida täielikku kasutusjuhendit?

Kasutusjuhend on tasuta PDF-failina saadaval saidil notice-facile.com. Selle saab alla laadida otse toote lehelt.

KASUTUSJUHEND GLL 2-50 Professional BOSCH

et Algupārana kasutusjuhand

Eesti....Lehekülg 158

Ohutu ja täpse töö tagamiseks möötesead-mega lugege hoolikalt läbi köik juhised ja järgige neid. Kui mööteseadme kasutamisel neid juhiseid ei järgita, vöivad viga saada mööteseadmesse sisseehitatud kaitsesea-

dised. Ärge katke kinni mööteseadmel olevaid hoiatusmärgiseid. HOIDKE NEED JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.

• Ettevaatust - siin nimetatud käsitsus- või justeerimis-seadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiir-guse tekke.
  Mõõteseade väljastatakse hoiatussildiga (seadme jooniste leheküljel tähistatud 10).

Kui hoiatussildi tekst on võõrkeelne, katke hoiatussilt enne seadme esmakordset kasutuselevõttu seadme tarnekomplektis sisalduva eestikeelse kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia.
- Ärge tehke laserseadmes mingeid muudatusi.
- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täie- likku kaitset UV-kiirguse eest ja vähendavad värvide eristamise vöimet.
Laske mööteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate mööteseadme ohutu töö.
- Ärge lubage lastel lasermööteseadet kasutada järelevalveta. Lapsed vöivad teisi inimesi tahtmatult pimestada.
Ärge kasutage mööteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu. Mööteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.

Ärge viige mööteseadet südamestimulaatorite lähedusse. Mööteseadme sisemuses olev magnet tekitab välja, mis vöib südamestimulaatorite tööd häirida.

Hoidke mööteseadet eemal magnetilistest andmekandjatest ja magneti suhtes tundlikest seadmetest. Magneti toimel võivad andmed põördumatult hävida.

Seadme ja selle funktsioonide kirjeldus

Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jätke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutus

Mõõteseade on ette nähtud horisontaal- ja vertikaaljoonte kindlakstegemiseks ja kontrollimiseks.

Tehnilised andmed

Ristjoonlaser GLL2-50
Tootenumber	3 6 0 1 K 6 3 1 . .
Tööpiirkond
- s t a n d a r d	20 m
- pulsifunktsiooniga	15 m
- laserkiire vastuvõtjaga	50 m
Nivelleerumistäpsus	± 0,3 mm/m
Nivelleerumisvahemik üldjuhul	± 4^
Nivelleerumisaeg üldjuhul	< 4s
Töötemperatuur	-10^...+50^
Hoiutemperatuur	-20^...+70^
Suhteline öhuniiskus max.	90 %
Laseri klass	2
Laseri tüüp	635 nm,<1 mW
C_6	1
lühim impulsi aeg	1/1600 s
Laserkiire hajumine	0,5 mrad (täisring)
Statiivi keere	1/4"
Patareid	3 x 1 , 5 V L R 6 ( A A )
Tööaeg ca	12 h
Automaatne väljalülitus ca	30 min
Kaal EPTA-Procedure 01:2014 järgi	0,45 kg
Mõötmed	118 x 57 x 89 mm
Kaitseaste	IP 54 (tolmu- ja pritsmekindel)

Oma mõõteseadet saate identifitseerida andmesildil oleva seeria- numbri 9 järgi.

Eesti|159

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Laserkiire väljumisava
2 Pulsifunktsiooni näit
3 Pulsifunktsiooni nupp
4 Töörežiimi nupp
5 Patarei madala pinge sümbol
6 Statiivi keere 1/4"
7 Lüliti (sisse/välja)
8 Patareikorpuse kaas
9 Seerianumber

10 Laseri hoiatussilt

13 Justeerimismärk 0° justeerimiskettal

14 Justeerimismärk 90° justeerimiskettal

15 Justeerimismärk 45° justeerimiskettal

16 Tihvt justeerimiskettal

17 Kaitsekott*

18 Kohver*

19 Laserkiire nähtavust parandavad prillid*

20 Mööteplaat koos jalaga*

21 Laserkiire vastuvõtja*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Montaž

Patareide paigaldamine/vahetamine

Kasutage üksnes alkaline-mangaan-patareisid.

Patareikorpuse kaane 8 avamiseks vajutage lukustus 11 noole suunas ja võtke patareikorpuse kaas maha. Paigaldage komplekti kuuluvad patareid. Jälgige seejuures patareide õiget polaarsust vastavalt patareikorpuse siseküljel toodud sümbolitele.

Kui patarei madala pinge indikaator 5 vilgub punase tulega, tuleb patareid välja vahetada.

Vahetage alati välja köik patareid ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mahtuvusega patareisid.

Kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.

Kasutamine

Kasutuselevõtt

• Kaitske mööteseadet niiskuse ja otsese päikese- kiirguse eest.
  Ärge hoidke mööteseadet väga körgetel ja väga madalatel temperatuuridel, samuti vältige temperatuuriköikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuuriköikumiste korral laske mööteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuuriköikumiste korral võib seadme möötetäpsus väheneda.

Kaitske mõõteseadet tugevate lõökide ja kukkumiste eest. Kui mõõteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne edasitöötamist alati teostada täpsuskontroll (vt „Nivelleerumistäpsus“).
▶ Transportimisel lülitage mööteseade välja. Pendliüksus vöib seadme tugeval rappumisel kahjustuda ja seetõttu lukustub see väljalülitamisel.

Sisse-/väljalülitus

Mõõteseadme sisselülitamiseks lükake lüliti (sisse/välja) 7 asendisse „øn“ (töödeks ilma automaatse nivelleerumiseta) või asendisse „øn“ (töödeks, mille puhul kasutatakse automaatset nivelleerumist). Mõõteseade saadab kohe pärast sisselülitamist laserkiire väljumisavast 1 välja laserkiired.

- Ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant.

Mõõteseadme väljalülitamiseks lükake lüliti (sisse/välja) 7 asendisse „off“. Väljalülitumisel lukustub pendliüksus.

Automaatse väljalülituse funktsiooni väljalülitamine

Mõõteseade lülitub pärast 30-minutilist tööaega automaat-selt välja. Automaatse väljalülituse funktsiooni väljalülitamiseks hoidke seadme sisselülitamisel töörežiimi lülitit 4 3 sekundit all. Kui automaatne väljalülitus on maha võetud, vilguvad laserkiired 3 sekundi möödumisel korraks.

- Ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.

Automaatse väljalülituse funktsiooni aktiveerimiseks lülitage seade välja ja uuesti sisse (ilma et vajutaksite alla töörežiimi lülitä 4).

Töörežiimid (vt jooniseid A–D)

Mõõteseade töötab kolmel töörežiimil, mida võite igal ajal va- hetada:

• horisontaalrežiim „-“: tekitab horisontaalse laserkiire,
• vertikaalrežiim „I“: tekitab vertikaalse laserkiire,
• ristjoonrežiim „+“: tekitab horisontaalse ja vertikaalse la serjoone.

Pärast sisselülitamist on seade ristjoonrežiimis. Töörežiimi vahetamiseks vajutage töörežiimi lülitile 4.

Kõiki kolme töörežiimi saab valida nii koos automaatse loodi-misega kui ilma selleta.

Pulsifunktsioon

Töötamiseks laserkiire vastuvõtjaga 21 tuleb – söltumata valitud töörežiimist – aktiveerida pulsifunktsioon.

Pulsifunktsiooni korral vilguvad laserkiired suure sagedusega, tänu millele on laserkiire vastuvõtjal 21 võimalik neid tuvas-tada.

Pulsifunktsiooni sisselülitamiseks vajutage nupule 3. Sisselülitatud pulsifunktsiooni korral põleb näit 2 rohelise tulega. Inimsilma jaoks on laserkiirte nähtavus sisselülitatud pulsifunktsiooni puhul halvem. Seetõttu lülitage pulsifunktsioon ilma laserkiire vastuvõtjata töötades välja; selleks vajutage uuesti nupule 3. Väljalülitatud pulsifunktsiooni puhul näit 2 kustub.

160|Eesti

Automaatne nivelleerumine

Automaatne nivelleerumine (vt joonist C)

Asetage mõõteseade tasasele stabiilsele aluspinnale või kinnitage standardsele statiivile.

Automaatse loodimisega tehtavate tööde korral lükake lüliti (sisse/välja) 7 asendisse „on“.

Automaatne nivelleerumine tasakaalustab körvalekalded automaatse nivelleerumise vahemikus ±4° automaatselt. Niipea kui laserkiired enam ei vilgu, on mõõteseade nivelleerunud.

Kui automaatne nivelleerumine ei ole võimalik, näiteks kuna mõõteseadme pind kaldub horisontaalist kõrvale rohkem kui 4°, hakkavad laserkiired vilkuma. Sellisel juhul asetage seade horisontaalasendisse ja oodake ära seadme automaatne nivelleerumine.

Rappumise või asendi muutumise korral töö ajal nivelleerub seade automaatselt uuesti. Vigade vältimiseks kontrollige pärast uut nivelleerumist horisontaalse või vertikaalse laserjoone asendit võrdluspunkti suhtes.

Töötamine ilma automaatse loodimiseta (vt joonist D)

Ilma automaatse nivelleerumiseta tehtavate tööde korral lükake lüliti (sisse/välja) 7 asendisse „on“ Kui automaatse nivelleerumise funktsioon on välja lülitatud, vilguvad laserkiired pidevalt.

Kui automaatse loodimise funktsioon on välja lülitatud, saate seadet hoida vabalt käes või asetada diagonaalsele pinnale. Ristjoonrežiimis ei kulge kaks laserjoont enam üksteise suhtes tingimata vertikaalselt.

Nivelleerumistäpsus

Täpsust möjutavad tegurid

Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt (põrandalt) ülespoole kulgevad temperatuurierinevused võivad laserkiire kõrvale kallutada.

Kuna temperatuuride erinevus on kõige suurem just maapinna (põranda) lähedal, on soovitav mõõtmiste teostamisel seadmest alates 20 m kaugusel paigaldada seade alati statiivile. Lisaks paigaldage seade võimalusel alati tööpiirkonna keskele.

Väliste mõjude kõrval võivad kõrvalekaldeid põhjustada ka seadmega seotud tegurid (nt kukkumised või tugevad lõõgid). Seepärast kontrollige nivelleerimistäpsust iga kord enne töö algust.

Kontrollige köigepealt horisontaalse laserjoone körguse ja nivelleerumise täpsust, seejärel vertikaalse laserjoone nivelleerumise täpsust.

Kui mõõteseade ületab lubatud kõrvalekalde, toimetage seade Boschi mõõteseadmete volitatud parandustöökotta.

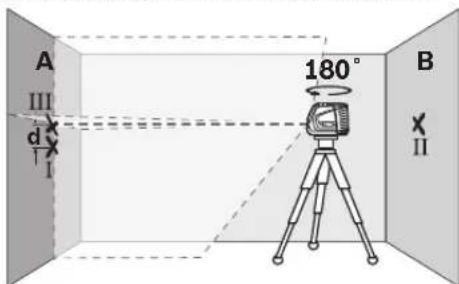

Horisontaaljoone körguse kontroll

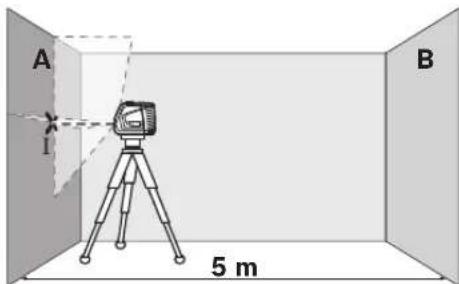

Kontrollimiseks läheb vaja 5 m pikkust stabiilset vaba mööte-piirkonda kahe seina A ja B vahel.

- Paigaldage seade seina A lähedale statiivile või asetage tugevale siledale aluspinnale. Lülitage seade sisse. Valige ristjoonrežiim koos automaatse loodimisega.

- Suunake laserkiir seinale A ja laske seadmel nivelleeruda. Märkige seinale punkt, kus laserjooned ristuvad (punkt I).

- Pöörake seadet 180°, laske seadmel nivelleeruda ja märkige laserjoonte ristumispunkt vastasasuvale seinale B (punkt II).

- Asetage seade - ilma seda pööramata - seina B lähedale, lülitage sisse ja laske seadmel nivelleeruda.

- Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel midagi seadme alla asetades), et laserjoonte ristumispunkt ühtiks eelnevalt seinale B märgitud punktiga II.

– Pöörake seadet 180°, muutmata seadme körgust. Rihtige seade seina A suhtes välja nii, et vertikaalne laserjoon läbiks eelnevalt märgitud punkti I. Laske seadmel nivelleeruda ja märkige laserjoonte ristumispunkt seinale A (punkt III).

Eesti|161

- Vahe d seinale A märgitud punktide I ja III vahel annab seadme tegeliku kõrvalekalde kõrguse osas.

Maksimaalse lubatud körvalekalde d_max saate arvutada järgmiselt:

d_max = seinte kahekordne vahekaugus x 0,3 mm/m

Näide: Kui seinte vahekaugus on 5 m, siis tohib maksimaalne körvalekalle olla

d_max=2×5mx0,3mm/m=3mm . Märgistused tohiv järelikult olla üksteisest köige rohkem 3 mm kaugusel.

Näide: Kui seinte vahekaugus on 5 m, siis tohib maksimaalne körvalekalle olla

d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Märgistused tohivad järelikult olla üksteisest köige rohkem 3 mm kaugusel.

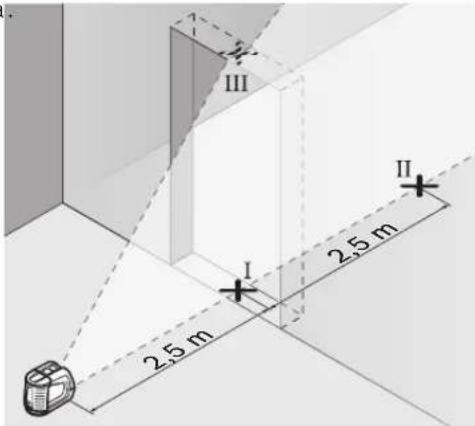

Vertikaaljoone loodimistäpsuse kontroll

Kontrollimiseks läheb vaja ukseava, mille mölemal pool on vähemalt 2,5 m vaba (stabiilset) pinda.

- Asetage seade ukseavast 2,5 m kaugusele stabiilsele sile-dale pinnale (mitte statiivile). Laske seadmel ristjoonreži-mis nivelleeruda ja suunake laserkiired ukseavale.

Horisontaaljoone loodimistäpsuse kontroll

Kontrollimiseks läheb vaja umbes 5 x 5 m suurust vaba pinda.

- Asetage seade stabiilsele siledale pinnale seinte A ja B vahele. Laske seadmel horisontaalrežiimis nivelleeruda.

• Pöörake seadet 180° ja asetage see 5 m kaugusele ning laske nivelleeruda.
• Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel midagi seadme alla asetades), et laserkiire keskpunkt läbiks eelnevalt seinale B märgitud punkti II.
• Märkige seinale A laserkiire keskpunkt punktina III (vertikaalselt punkti I kohale või alla).
• Vahe d seinale A märgitud punktide 1 ja III vahel annab seadme tegeliku körvalekalde horisontaalist.

Maksimaalse lubatud körvalekalde d_max saate arvutada järgmiselt:

d_max = seinte kahekordne vahekaugus x 0,3 mm/m

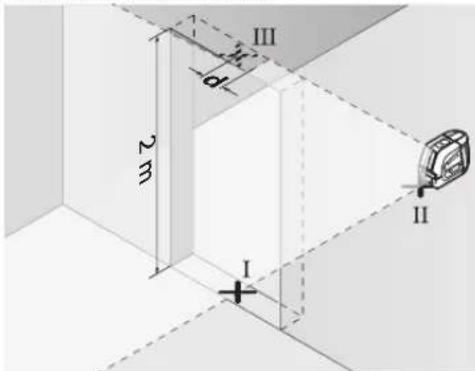

- Märkige vertikaalse laserkiire keskpunkt ukseava pöranda- le (punkt I), 5 m kaugusele ukseavast (punkt II) ning ukse- ava ülemisele servale (punkt III).

• Asetage seade teisele poole ukseava otse punkti II taha. Laske seadmel nivelleeruda ja suunake vertikaalne laserkiir nii, et selle keskpunkt läbiks täpselt punkte I ja II.
• Vahe d punkti III ja laserkiire keskpunkti vahel ukseava ülemises servas annab seadme tegeliku körvalekalde vertikaalist.
• Mõõtke ära ukseava kõrgus.

Maksimaalse lubatud körvalekalde d_max arvutate järgmiselt: d_max = ukseava kahekordne körgus × 0.3 mm/m

Näide: Kui ukseava kõrgus on 2 m, siis tohib maksimaalne kõrvalekalle olla

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm. Märgistused tohivad järelikult olla üksteisest köige rohkem 1,2 mm kaugusel.

162 | Eesti

Tööjuhised

Märgistamiseks kasutage alati ainult laserjoone keskpunkti. Laserjoone laius muutub kauguse muutudes.

Töö justeerimiskettaga

Justeerimisketta 12 abil saate mõõteseadet võrdlusjoone suhtes välja rihtida või vertikaalset laserkiirt võrdlusjoone suhtes 45° või 90° võrra nihutada.

Asetage seade statiivikeermega 6 justeerimisketta tihvtile 16. Seadke seade justeerimiskettal sellisesse asendisse, et vertikaalne laserjoon (sõltuvalt soovitud nurgast) läbiks justeerimismärgi 13, 14 või 15 keset.

Rihtige justeerimisketas 12 vastavate justeerimismärkide 13, 14 või 15 abil soovitud võrdlusjoone suhtes välja.

Töö mööteplaadiga (lisatarvik) (vt jooniseid E -F)

Mõõteplaadi 20 abil saab laserkiirt maapinnale ja laserkiire kõrgust seinale üle kanda.

Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja seda teises kohas uuesti ära märkida. Sellega jääb ära seadme täpne seadistamine ülekantavale kõrgusele.

Mõõteplaat 20 on kaetud peegelduva kattega, mis teeb laserkiire suurema vahemaa tagant või tugeva päikesekiirguse käes paremini nähtavaks. Suurem heledus on näha vaid siis, kui vaatate piki laserkiirt mõõteplaadi suunas.

Töö statiiviga (lisatarvik)

Statiiv on stabiilne, reguleeritava kõrgusega alus. Asetage mõõteseade nii, et ava 6 jääb kohakuti statiivi 1/4"-keermega ja kinnitage see statiivi lukustuskruviga.

Töö laserkiire vastuvõtjaga (lisatarvik) (vt joonist G)

Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene päikesepaiste) ja suuremate vahemaade puhul kasutage laserkiirte paremaks leidmiseks laserkiire vastuvõtjat 21. Laserkiire vastuvõtjaga töötades lülitage sisse pulsifunktsioon (vt „Pulsifunktsioon“, Ik 159).

Laserkiire nähtavust parandavad prillid (lisatarvik)

Laserkiire nähtavust parandavad prillid elimineerivad ümbrit-seva valguse. Tänu sellele võtab silm laserkiire punast valgust paremini vastu.

- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.

- Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täie- likku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Kasutusnäited (vt jooniseid H-K)

Pörandaplaatide paigaldamine 45°-nurga all (vt joonist J)

Asetage seade statiivikeermega 6 justeerimisketta tihvtile 16. Asetage seade justeerimisketta 12 keskel olevale körgendusele nii, et vertikaalne laserjoon läbiks justeerimismärgi 15 keset. Rihtige justeerimisketas justeerimismärkide 13 või 14 abil võrdlusjoone suhtes välja.

Ristjoon- või vertikaalrežiimis näitab vertikaalne laserjoon põrandal 45°-nurka võrdlusjoone suhtes. Rihtige põrandaplaadid selle joone suhtes välja.

Pörandapunkti ülekandmine lakke (vt joonist K)

Kandke kaks täisnurga all ristuvat joont läbi punkti, mida soovite lakke üle kanda. Asetage justeerimisketas 12 joonte ristumispunkti ja rihtige see justeerimismärkide 13 ja 14 abil joonte ristumispunktil välja.

Asetage seade statiivikeermega 6 justeerimisketta tihvtile 16. Asetage seade justeerimisketta ühele välimisele kõrgendusele nii, et vertikaalne laserjoon läbiks vastava justeerimismärgi 13 või 14 keset. Valige vertikaalrežiim ja kandke mõõteseadme kohal kulgeva joone keskpunkt lakke.

Pöörake seadet justeerimiskettal 90°. Jälgige, et Te ei nihuta seejuures paigast justeerimisketast. Pärast nivelleerumist märkige maha vertikaalse laserjoone ristumispunkt juba mahamärgitud joonega. Kahe joone ristumispunkt on ülekan- tud loodipunkt.

Hooldus ja teenindus

Hooldus ja puhastus

Hoidke ja transportige mõõteseadet üksnes kaitsekotis 17 või kohvris 18.

Hoidke mõõteseade alati puhas.

Ärge kastke mõõteseadet vette ega teistesse vedelikesse.

Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed.

Parandustöökotta toimetamisel asetage seade kaitsekotti 17 või kohvrisse 18.

Lisatarvikud

Kaitsekott 17 1 609 203 X77

Kohver 18 2 605 438 682

Laserkiire nähtavust parandavad prillid 19 .. 2 607 990 031

Mõõteplaat koos jalaga 20 .... 2 607 002 195

Laserkiire vastuvõtja 21....0 601 069 100

Statiiv BS 150....0601096B00

Universaalne kinnitusrakis BM 1 ..... 0 601 015 A00

Teleskoopvars BT 350 0601 015 B00

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimustes meeleldi abi.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Latviešu | 163

Kasutuskõlbmatuks muutunud seadmete käitlus

Mööteseadmed, lisatarvikud ja pakendid tuleks keskkonna-säästlikult ringlusse võtta.

Ärge käidelge mööteseadmeid ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb kasutusressursi ammendanud mõõteseadmed ja defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

Tootja jätab endale öiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi
