Тип продукту	Лазерний далекомір з перехресними лініями
Бренд	Bosch
Модель	GLL 2-50 Professional
Розміри (Д x Ш x В)	120 x 65 x 115 мм
Вага	0,35 кг (з батарейками)
Живлення	2 батарейки AA (1,5 В)
Діапазон вимірювання	До 50 м (з приймачем)
Точність вирівнювання	± 0,3 мм/м
Самовирівнювання	Так, діапазон вирівнювання ± 4°
Кількість променів	2 перехресні лінії (горизонтальна та вертикальна)
Клас лазера	Клас 2 (635 нм, < 1 мВт)
Основні функції	Вимірювання відстані, вирівнювання, прокладання ліній
Догляд та чищення	Очищувати м'якою сухою тканиною, уникати розчинників
Безпека	Не дивіться безпосередньо в лазерний промінь
Запчастини та ремонтопридатність	Батарейки замінюються користувачем; ремонт в авторизованому сервісному центрі Bosch
Загальна інформація	Використання всередині та зовні (з приймачем)

Часті запитання - GLL 2-50 Professional BOSCH

Який тип батарейок використовує Bosch GLL 2-50 Professional ?

Він використовує 2 батарейки AA (1,5 В). Для оптимальної автономності надавайте перевагу лужним батарейкам.

Яка максимальна дальність вимірювання ?

Дальність становить до 50 м з використанням лазерного приймача. Без приймача вона становить приблизно 20 м залежно від умов освітлення.

Чи є лазерний рівень самовирівнювальним ?

Так, він самовирівнювальний з діапазоном вирівнювання ±4°. Він автоматично вирівнюється при розміщенні на стабільній поверхні.

Як чистити пристрій ?

Використовуйте м'яку суху тканину. Уникайте розчинників або агресивних хімічних речовин. Акуратно очищуйте лінзи мікрофібровою тканиною.

Чи можна використовувати цей далекомір на вулиці ?

Так, але видимість лазерних ліній знижується при яскравому сонці. Для використання на вулиці рекомендується лазерний приймач.

Яка точність вирівнювання ?

Точність становить ± 0,3 мм/м, що відповідає відхиленню 0,3 мм на метр відстані.

Як замінити батарейки ?

Відкрийте відсік для батарейок, розташований знизу пристрою, вставте 2 батарейки AA, дотримуючись полярності, потім закрийте кришку.

Що робити, якщо пристрій не вмикається ?

Спочатку перевірте батарейки: замініть їх за потреби. Переконайтеся, що відсік чистий. Якщо проблема не зникне, зверніться до сервісної служби Bosch.

Чи проектує ця модель кілька ліній ?

Так, він проектує дві перехресні лінії: горизонтальну та вертикальну, що дозволяє точне вирівнювання у двох осях.

Де можна завантажити повну інструкцію ?

Інструкція доступна безкоштовно у форматі PDF на notice-facile.com. Ви можете завантажити її безпосередньо зі сторінки товару.

ПОСІБНИК КОРИСТУВАЧА GLL 2-50 Professional BOSCH

Українська.... Сторінка 112

Казакша.Бет 118

Вказівки з техніки безпеки

Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно. Використання вимірювального інструмента без дотримання цих інструкцій може при-

звести до пошкодження інтегрованих захисних меха- нізмів. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ І ПЕРЕДАВАЙТЕ ЇХ РАЗОМ З ВИМІРІОВАЛЬНИМ ІНСТРУМЕНТОМ.

▶ Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання.
Вимірювальний інструмент постачається з попереджувальною табличкою (на зображенні вимірювального інструменту на сторінці з малюнком вона позначена номером 10).

Якщо текст попереджувальної таблички не на мові Вашої країни, заклейте його перед першою експлуатацією доданою наклейкою на мові Вашої країни.

Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі.

▶ У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя.

▶ Нічого не міняйте в лазерному пристрої.

Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.

He використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.

Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним.

▶ Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом. Вони можуть ненавмисне засліпити інших людей.
▶ Не працюйте з вимірювальним приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари.

Не встановлюйте вимірювальний прилад поблизу кардіостимуляторів. Магніт створює поле, яке може негативно впливати на функціональну здатність кардіостимулятора.

▶ Trимайте вимірювальний прилад на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Магніт своєю дією може призвести до необоротної втрати даних.

Опис продукту і послуг

Будь ласка, розгорніть сторінку із зображенням вимірю- вального приладу і тримайте її розгорнутою весь час, поки будете читати інструкцію.

Призначення

Вимірювальний прилад призначений для визначення і перевірення горизонтальних і вертикальних ліній.

Технічні дані
Перехресний лазер GLL2-50

Товарний номер	3601K631
Робочий діапазон
- стандартний	20 м
- з імпульсною функцією	15 м
- з лазерним приймачем	50 м
Точність нівелювання	± 0,3 мм/м
Діапазон автоматичного нівелювання, типовий	± 4irc
Тривалість нівелювання, типова	<4с
Робоча температура	-10ircC...+50ircC
Температура зберігання	-20ircC...+70ircC
Відносна вологість повітря макс.	90%
Клас лазера	2
Тип лазера	635 нм,<1 мВт
C6	1
найкоротша тривалість імпульсу	1/1600 с
Розбіжність лазерної лінії	0,5 мрад (повний кут)
Гніздо під штатив	1/4"

Для точної ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 9.

Українська | 113

Перехресний лазер GLL2-50

Батарейки	3 x 1 , 5 B L R 6 ( A A )
Робочий ресурс, прибл.	12 год.
Автоматичне вимикання прибл. через	30 хвил.
Вага відповідно до EPTA-Procedure 01:2014	0,45 кг
Розмір	118 x 57 x 89 мм
Ступінь захисту	IP 54(захист від пилу та бризок води)

Для точної ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 9.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком.

1 Вихідний отвір для лазерного променя
2 Індикатор імпульсної функції
3 Кнопка імпульсної функції
4 Кнопка режимів роботи
5 Індикатор зарядженості батарейок
6 Гніздо під штатив 1/4"
7 Вимикач
8 Кришка секції для батарейок
9 Серійний номер
10 Попереджувальна табличка для роботи з лазером
11 Фіксатор секції для батарейок
12 Щиток для вивірення*
13 Зазублина 0° на щітку для вивірення
14 Зазублина 90° на щітку для вивірення
15 Зазублина 45° на щітку для вивірення
16 Штифт на щітку для вивірення
17 Захисна сумка*
18 Футляр*
19 Окуляри для роботи з лазером*
20 Вимірювальний шаблон з ніжкою*
21 Лазерний приймач*
* Зображене чи описане приладдя не напежить до стандартного обсягу поставки.

Монтаж

Вставлення/заміна батарейок

Використовуйте лише нужно-марганцеві батареї.

Щоб відкрити кришку секції для батарейок 8, натисніть на фіксатор 11 в напрямку стрілки і підніміть кришку секції для батарейок угору. Встроміть додані батарейки.

Слідкуйте при цьому за правильним розташуванням полюсів, як це показано всередині секції для батарейок.

Якщо індикатор зарядженості батарейок 5 мигає червоним кольором, батарейки треба поміняти.

Завжди міняйте одночасно всі батарейки. Використовуйте лише батарейки одного виробника і однакової ємності.

▶ Виймайте батарейки, якщо Ви тривалий час не будете користуватися вимірювальним приладом. При тривалому зберіганні батарейки можуть кородувати і саморозряджатися.

Експлуатація

Початок роботи

• Захищайте вимірювальний прилад від вологи і сонячних променів.
  ▶ Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу.
  Уникайте сильних поштовхів та падіння вимірю- вального приладу. Після сильних зовнішніх дій на вимірювальний прилад перед подальшою роботою з приладом обов'язково перевірте точність роботи приладу (див. «Точність нівелювання»).
  ▶ Під час транспортування вимірювального приладу вимикайте його. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів.

Вмикання/вимикання

Щоб увімкнути вимірювальний прилад, посуньте вимикач 7 в положення « 📋 on» (для роботи без автоматичного самонівелювання) або в положення « 📋 on» (для роботи з автоматичним самонівелюванням). Відразу після вмикання вимірювальний прилад випромінює з вихідних отворів для лазерного променя 1 лазерні промені.

▶ Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані.

Щоб вимкнути вимірювальний прилад, посуньте вимикач 7 в положення «off». При вимкненні маятниковий вузол блокується.

Деактивація функції автоматичного вимкнення

Прибл. через 30 хвил. експлуатації вимірювальний прилад автоматично вимикається. Щоб дезактивувати функцію автоматичного вимкнення, тримайте при увімкненні вимірювального приладу кнопку режимів роботи 4 натиснутою протягом 3 с. Якщо функція автоматичного вимкнення дезактивована, лазерні проміні через 3 с коротко мигають.

▶ Не залишайте увімкнутий вимірювальний прилад без догляду, після закінчення роботи вимикайте вимірювальний прилад. Інші особи можуть бути засліплені лазерним променем.

114 | Українська

Щоб активувати функцію автоматичного вимкнення, вимкніть вимірювальний прилад і знову увімкніть його (без натискання на кнопку режимів роботи 4).

Режими роботи (див. мал. A–D)

Вимірювальний прилад має три режими роботи, які можна в будь-який час перемикати:

– горизонтальний режим «-»: прилад випромінює одну горизонтальну лазерну лінію,
- вертикальний режим «І»: прилад випромінює одну вертикальну лазерну лінію,
- режим роботи з перехресними лініями «+»: прилад випромінює одну горизонтальну і одну вертикальну лазерну лінію.

Після вмикання вимірювальний прилад знаходиться в режимі роботи з перехресними лініями. Щоб поміняти режим роботи, натисніть на кнопку режимів роботи 4.

Всі три режими роботи можна вмикати як з автоматичним нівелюванням, так і без нього.

Імпульсна функція

Для роботи з лазерним приймачем 21 – незалежно від обраного режиму роботи – має бути активована імпульсна функція.

З імпульсною функцією лазерні промені мигають з дуже великою частотою і їх «бачить» лазерний приймач 21.

Щоб увімкнути імпульсну функцію, натисніть на кнопку 3. При увімкнутій імпульсній функції індикатор 2 світиться зеленим кольором.

Для людського ока видимість лазерних променів з увімкнутою імпульсною функцією зменшена. З цією причини для роботи без лазерного приймача вимкніть імпульсну функцію повторним натисканням на кнопку 3. При вимкнутій імпульсній функції індикатор 2 гасне.

Автоматичне нівелювання

Робота у режимі автоматичного нівелювання (див.мал.С)

Встановіть вимірювальний прилад на тверду горизонтальну поверхню або закріпіть його на звичайному фотоштативі. Для робіт з автоматичним нівелюванням посуньте вимикач 7 в положення « 📋 on».

Автоматичне нівелювання автоматично згладжує нерівності в діапазоні автоматичного нівелювання ± 4°. Якщо лазерні промені перестали мигати, вимірювальний прилад нівельований.

Якщо автоматичне нівелювання не можливе, напр., якщо поверхня, на якій встановлений вимірювальний прилад, відрізняється від горизонталі більше ніж на 4°, лазерні промені мигають. В такому разі встановіть вимірювальний прилад в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне нівелювання.

При струсах та змінах положення протягом експлуатації вимірювальний прилад знову автоматично нівелиюється. Після повторного нівелювання, щоб запобігти помилкам, перевірте положення горизонтальної чи вертикальної лазерної лінії відносно до базових точок.

Робота без автоматичного нівелювання (див.мал.Д)

Для робіт без автоматичного нівелювання посуньте вимикач 7 в положення « 📄 on». При вимкнутому автоматичному нівелюванні лазерні промені постійно мигають.

При вимкнутому автоматичному нівелюванні вимірювальний прилад можна тримати в руці або поставити на похилу поверхню. В режимі роботи з перехресними лініями дві лазерні лінії не обов'язково знаходяться перпендикулярно одна до одної.

Точність нівелювання

Фактори, що впливають на точність

Найбільший вплив справляє температура зовнішнього середовища. Особливо температурні коливання, що спостерігаються в міру віддалення від грунту, можуть причиняти відхилення лазерного променя.

Оскільки температурні коливання є найбільшими близько до грунту, Вам необхідно починаючи з довжини вимірювальної ділянки 20 м завжди монтувати вимірювальний прилад на штативі. Крім того, за можливістю вимірювальний прилад треба встановлювати в центрі робочої ділянки.

Поряд із зовнішними умовами також і специфічні для інструменту умови (напр., струси або сильні удари) можуть призводити до відхилень. 3 цієї причини кожного разу перед початком роботи перевіряйте точність нівелювання.

Перевіряйте спочатку точність висоти і нівелювання горизонтальної лазерної лінії і потім точність нівелювання вертикальної лазерної лінії.

Якщо при одній з перевірок вимірювальний прилад перевищить максимально допустиме відхилення, його треба віднести в майстерню Bosch для перевірки.

Перевірка точності горизонтальної лінії по висоті

Для перевірки Вам на твердому грунті потрібна вільна ви- мірювальна ділянка довжиною 5 м між двома стінами А і В.

– Встановіть вимірювальний прилад коло стіни А на штатив або встановіть його на тверду, рівну поверхню. Увімкніть вимірювальний прилад. Увімкніть режим роботи з перехресними лініями з автоматичним нівелюванням.

- Спрямуйте лазер на ближчу стіну А та дайте йому нівелюватися Позначте середину точки, в якій лазерні лінії перехрещуються на стіні (точка 1).

Українська | 115

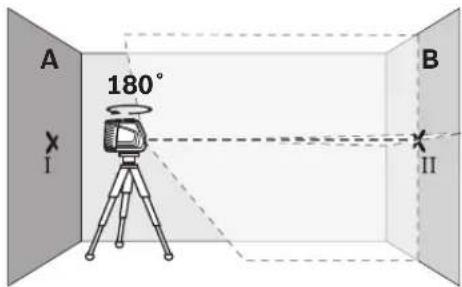

• Поверніть вимірювальний прилад на 180°, дайте йому нівелюватися і позначте точку, в якій лазерні лінії перехрещуються на протилежній стіні В (точка II).
• Розташуйтевим ірювальний прилад, не повертаючи його, коло стіни В, увімкніть його та дайте йому нівелюватися.

- Вирівняйте вимірювальний прилад по висоті таким чином (за допомогою штатива або підмостивши що-небудь під нього), щоб точка, в якій перехрещуються лазерні лінії, точно попадала на позначену раніше точку II на стіні В.

• Поверніть вимірювальний прилад на 180°, не змінюючи його висоти. Спрямуйте його на стіну А таким чином, щоб вертикальна лазерна лінія проходила через раніше позначену точку I. Дайте вимірювальному приладу нівелюватися і позначте точку на стіні А, в якій перехрещуються лазерні лінії (точка III).
• Відстань d між двома позначеними на стіні А точками I і ТІІ – це фактичне відхилення вимірювального приладу по висоті.

Максимально допустиме відхилення d_max розраховується таким чином:

d_max= подвійна відстань між стінами x 0,3 мм/м

Приклад: При відстані між стінами 5 м максимальне відхилення може становити

d_max=2×5×0,3mm/m=3mm . Таким чином, максимальна відстань між позначками не може перебільшувати 3 мм.

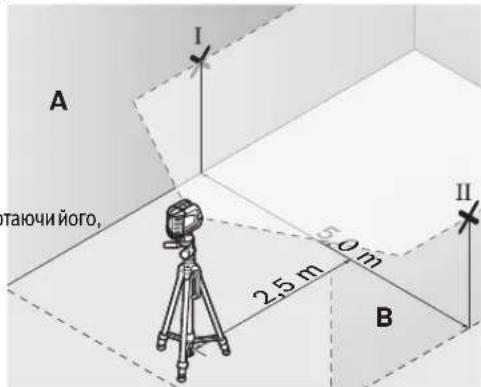

Перевірка точності нівелювання горизонтальної лінії Для перевірки Вам потрібна вільна ділянка прибл. 5 x 5 м

– Встановіть вимірювальний прилад на тверду, рівну поверхню посередині між стіною А і В. Дайте вимірювальному приладу нівелюватися в горизонтальному режимі.

- Позначте на обох стінах на відстані 2,5 м від вимірю- вального приладу середину лазерної лінії (точка I на стіні А і точка II на стіні В).

• Переставте вимірювальний прилад розвернутим на 180° на 5 м і дайте йому нівелюватися.
• Вирівняйте вимірювальний прилад по висоті таким чином (за допомогою штатива або підмостивши що- небудь під нього), щоб середина лазерної лінії точно попадала на позначену раніше точку IT на стіні В.
  – Позначте на стіні А середину лазерної лінії як точку Ш (вертикально над точкою Г або під нею).
• Відстань d між двома позначеними на стіні А точками I і III – це фактичне відхилення вимірювального приладу від горизонталі.

Максимально допустиме відхилення d_max розраховується таким чином:

d_max = подвійна відстань між стінами x 0,3 мм/м Приклад: При відстані між стінами 5 м максимальне відхилення може становити

d_max = 2 × 5 мх 0, 3 мм / м = 3 мм. Таким чином, максимальна відстань між позначками не може перебільшувати 3 мм.

116 | Українська

Перевірка точності нівелювання вертикальної лінії

Для перевірки Вам потрібний дверний проріз, в якому з обох боків від дверей є мін. 2,5 м (на твердому грунті).

- Встановіть вимірювальний прилад на відстані 2,5 м від дверного прорізу на твердий, рівний грунт (не на штатив). Дайте вимірювальному приладу нівелюватися в режимі з перехресними лініями і направте лазерні промені на дверний проріз.

- Позначте середину вертикальної лазерної лінії на підлозі у дверному прорізі (точка 1), на відстані 5 м з іншого боку дверного прорізу (точка 11), а також з верхнього краю дверного прорізу (точка 11).

– Встановіть вимірювальний прилад з іншого боку дверного прорізу безпосередньо за точкою II. Дайте вимірювальному приладу нівелюватися і спрямуйте вертикальну лазерну лінію таким чином, щоб її середина проходила точно через точку I і II.
- Відстань d між точкою Ш і серединою лазерної лінії з верхнього краю дверного прорізу – це фактичне відхилення вимірювального приладу від вертикалі.
- Поміряйте висоту дверного прорізу.

Максимальне допустиме відхилення d_max розраховується таким чином:

d_max= подвійна висота дверного прорізу x 0,3 мм/м

Приклад: При висоті дверного прорізу 2 м максимальне відхилення не може перебільшувати

d_max = 2 × 2 м × 0, 3 м м / м = 1, 2 м м . Таким чином, максимальна відстань між позначками не може перебільшувати 1,2 мм.

Вказівки щодо роботи

▶ Для позначення завжди використовуйте середину лазерної лінії. Ширина лазерної лінії міняється в залежності від відстані.

Роботи з щитком для вивірення

За допомогою щитка для вивірення 12 Ви можете вирі- вняти вимірювальний прилад відносно до базової лінії або отримати вертикальну лазерну лінію, що знаходиться під кутом 45° або 90° до базової лінії.

Встановіть вимірювальний прилад гніздом під штатив 6 на штифт 16 на щитку для вивірення. Розташуйте його на щитку для вивірення так, щоб вертикальна лазерна лінія (в залежності від необхідного кута) проходила посередині зазублини 13, 14 або 15.

Вирівняйте щиток для вивірення 12 відповідними зазублинами 13, 14 або 15 за необхідною базовою лінією.

Роботи з вимірювальним шаблоном (приладдя) (див.мал.E-F)

За допомогою вимірювального шаблона 20 Ви можете переносити лазерну позначку на підлогу або висоту лазера на стіну.

Користуючись нулем і шкалою, Ви можете вимірювати відстань до бажаної висоти і переносити її в інше місце. Завдяки цьому не треба точно настроювати вимірювальний прилад на висоту, що переноситься.

Вимірювальний шаблон 20 має дзеркальне покриття, що покращує видимість лазерного променя на великій відстані і при сильному сонці. Більша яскравість помітна лише тоді, коли Ви дивитеся на вимірювальний шаблон паралельно до лазерного променя.

Робота зі штативом (приладдя)

Штатив забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний прилад гніздом під штатив 6 на різьбу 1/4" штатива і затисніть його фіксуючим гвинтом штатива.

Робота з лазерним приймачем (приладдя) (див.мал.G)

За несприятливих умов (світле середовище, пряме сонячне світло) та на великих відстанях, щоб легше було знайти лазерні лінії, користуйтесь лазерним приймачем 21. При роботах з лазерним приймачем увімкніть імпульсну функцію (див. «Імпульсна функція», стор. 114).

Окуляри для роботи з лазером (приладдя)

Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому червоне світло лазера здається для очей світлішим.

▶ Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання

Українська | 117

лазерного променя, але вони не захищають від лазерного проміння.

Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.

Приклади роботи (див. мал. Н-К)

Укладення плитки для підлоги під кутом 45° (див. мал. J)

Встановіть вимірювальний прилад гніздом під штатив 6 на штифт 16 на щитку для вивірення. Розташуйте його на середньому горбку щитка для вивірення 12 так, щоб вертикальна лазерна лінія проходила посередині зазублини 15. Вирівняйте щиток для вивірення зазублинами 13 або 14 за базовою лінією.

В режимі роботи з перехресними лініями та у вертикальному режимі вертикальна лазерна лінія показує на підлозі кут у 45° до базової лінії. Вирівняйте плитку для підлоги за цією лінією.

Перенесення на стелю точки з підлоги (висок) (див.мал.К)

Накресліть дві лінії, що перехрещуються під прямим кутом у точці, яку Вам треба перенести на стелю. Приставте щиток для вивірення 12 до перехрещених ліній і вирівняйте його зазублини 13 і 14 за хрестом з ліній.

Встановіть вимірювальний прилад гніздом під штатив 6 на штифт 16 на щитку для вивірення. Розташуйте його на одному із зовнішніх горбків на щитку для вивірення так, щоб вертикальна лазерна лінія проходила посередині відповідної зазублини 13 або 14. Встановіть вертикальний режим і позначте на стелі середину лінії, що проходить через вимірювальний прилад.

Поверніть вимірювальний прилад на щитку для вивірення на 90°. Слідкуйте за тим, щоб не зсунути щиток для вивірення. Після нівелювання позначте точку, в якій вертикальна лазерна лінія перехрещується із раніше позначеною лінію. Точка, в якій перехрещуються обидві лінії, – це точка виска.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Зберігайте і переносьте вимірювальний прилад лише в доданій захисній сумці 17 або у футлярі 18.

Завжди тримайте вимірювальний прилад в чистоті.

Не занурюйте вимірювальний прилад у воду або інші рідини.

Витирайте забруднення вологою м'якою ганчіркою. Не користуйтеся мийними засобами і розчинниками.

Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок.

Надсилайте вимірювальний прилад на ремонт в захисній сумці 17 або у футлярі 18.

Приладдя

Захисна сумка 17 1 609 203 X77

Футляр 18....2 605 438 682

Окуляри для роботи з лазером 19 ..... 2 607 990 031

Вимірювальний шаблон з ніжкою 20 ..... 2 607 002 195

Лазерний приймач 21 0601069100

Будівельний штатив BS 150 ..... 0 601 096 B00

Універсальне кріплення ВМ 1 ..... 0 601 015 А00

Телескопічна палиця ВТ 350 ..... 0 601 015 В00

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Утилізація

Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте вимірювальні інструменти та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EC відпрацьовані вимірювальні прилади, пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

Можливі зміни.

118|Казакша

Қазақша

Курылыс штативі BS 150 ..... 0 601 096 B00

телефкоптык штангі ВТ 350....0601015В00

Тел./факс: [phone]

Mo6.:070 595 888

Отстранување
