Termék típusa	Keresztezett vonalas lézeres távolságmérő
Márka	Bosch
Modell	GLL 2-50 Professional
Méretek (H x Sz x M)	120 x 65 x 115 mm
Súly	0,35 kg (elemekkel)
Tápellátás	2 AA elem (1,5 V)
Mérési tartomány	Akár 50 m (vevővel)
Szintezési pontosság	± 0,3 mm/m
Önszintezés	Igen, szintezési tartomány ± 4°
Nyalábok száma	2 keresztezett vonal (vízszintes és függőleges)
Lézerosztály	2. osztály (635 nm, < 1 mW)
Fő funkciók	Távolságmérés, szintezés, vonalkijelölés
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa, kerülje az oldószereket
Biztonság	Ne nézzen közvetlenül a lézersugárba
Alkatrészek és javíthatóság	Az elemek felhasználó által cserélhetők; javítás Bosch hivatalos szervizben
Általános információk	Beltéri és kültéri használat (vevővel)

Gyakran ismételt kérdések - GLL 2-50 Professional BOSCH

Milyen típusú elemeket használ a Bosch GLL 2-50 Professional?

2 AA elemet használ (1,5 V). Az optimális üzemidő érdekében lúgos elemeket ajánlott használni.

Mi a maximális mérési tartomány?

A hatótáv akár 50 m lézeres vevő használatával. Vevő nélkül körülbelül 20 m a fényviszonyoktól függően.

A lézerszintező önszintező?

Igen, önszintező, szintezési tartománya ±4°. Automatikusan szintezi magát, ha stabil felületre helyezi.

Hogyan tisztítsam a készüléket?

Használjon puha, száraz ruhát. Kerülje az oldószereket és agresszív vegyszereket. A lencséket óvatosan tisztítsa mikroszálas ruhával.

Használhatom ezt a távolságmérőt kültéren?

Igen, de a lézervonalak láthatósága csökken erős napfényben. Kültéri használathoz lézer vevő ajánlott.

Mi a szintezés pontossága?

A pontosság ± 0,3 mm/m, ami 0,3 mm eltérést jelent méterenként.

Hogyan cseréljem az elemeket?

Nyissa ki a készülék alján lévő elemtartó rekeszt, helyezzen be 2 AA elemet a polaritásnak megfelelően, majd zárja vissza a fedelet.

Mit tegyek, ha a készülék nem kapcsol be?

Először ellenőrizze az elemeket: szükség esetén cserélje ki. Győződjön meg arról, hogy a rekesz tiszta. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Bosch vevőszolgálattal.

Ez a modell több vonalat vetít?

Igen, két keresztezett vonalat vetít: egy vízszintes és egy függőleges vonalat, lehetővé téve a pontos beállítást mindkét tengely mentén.

Hol tölthetem le a teljes használati útmutatót?

A használati útmutató ingyenesen elérhető PDF formátumban a notice-facile.com oldalon. Közvetlenül a termékoldalról letöltheti.

HASZNÁLATI ÚTMUTATÓ GLL 2-50 Professional BOSCH

hu Eredet használati utasítás

Biztonsági előírások

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a

mérömüszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérömüszeren található figyelmeztető táblákat. BIZTOS HELYEN ÓRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMÜSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

Vigyázat – ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet.
A mérömüszer egy figyelmeztető táblával kerül szállításra (a képes oldalon a mérömüszer rajzán a 10 számmal van jelölve).

Ha a figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés elött a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.

▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.
Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüveg-ként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.
A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon.
▶ Ne hagyja, hogy gyerekek a lézersugárral felszerelt méröműszert felügyelet nélkül használják. Ezzel akaratlanul elvakíthatnak más személyeket.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gözőket meggyújthatják.

Ne vigye a mérőműszert pacemakerek közelébe. A mérőműszer belsejébe beépített mágnes egy mágneses mezőt hoz létre, amely hatással lehet a pacemakerek működésére.

Tartsa távol a mérőműszert mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A mágnes hatása visszafordíthatalan adatveszteségekhez vezethet.

A termék és alkalmazási lehetőségeinek leírása

Kérjük hajtsa ki a Kezelési Utasításnak a mérőműszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa.

Rendeltetésszerű használat

A mérömüszer vízszintes és függöleges vonalak meghatározására és ellenörzésére szolgál.

Müszaki adatok

Keresztvonalas lézer GLL2-50
Cikkszám	3601K631.
Munkaterület
- Standard	20 m
- impulzusfunkcióval	15 m
- lézer vevőkészülékkel	50 m
Szintezési pontosság	±0,3 mm/m
Jellemző önszintezési tartomány	±4°
Jellemző szintezési idő	< 4 s
Üzemi hőmérséklet	-10 °C...+50 °C
Tárolási hőmérséklet	-20 °C...+70 °C
Az ön mérőműszere a tipustáblán található 9 gyártási számmal egyértel-műen azonosítható.

100 | Magyar

Keresztvonalas lézer GLL2-50

A levegő megengedett legmagasabb nedvességtartalma, max.	90 %
Lézerosztály	2
Lézertípus	635 nm,<1 mW
C_6	1
legrövidebb impulzus időtartam	1/1600 s
A lézervonal divergenciája	0,5 mrad(teljes szög)
Müszerállványcsatlakozó	1/4"
Elemek	3 x 1 , 5 V L R 6 ( A A )
Üzemidő kb.	12 óra
Automatikus kikapcsolás kb.	30 perc
Súly az „EPTA-Procedure 01:2014"(01:2014 EPTA-eljárás) szerint	0,45 kg
Méretek	118 x 57 x 89 mm
Védettségi osztály	IP 54 (por és fröccsenő víz ellen védett kivitel)

Az ön méröműszere a típustáblán található 9 gyártási számmal egyértelműen azonosítható.

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a méröműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik.

1 Lézersugárzás kilépési nyilás
2 Impulzusfunkció kijelzése
3 Impulzusfunkció gomb
4 Üzemmód-billentyü
5 Elem-kijelzés
6 1/4"-os müszerállványcsatlakozó
7 Be-/kikapcsoló
8 Az elemtartó fedele
9 Gyártási szám

10 Lézer figyelmeztető tábla

11 Az elemtartó fiók fedelének reteszelése

12 Irányzék-tárcsa*

13 Irányzék 0° az irányzék-tárcsán

14 Irányzék 90° az irányzék-tárcsán

15 Irányzék 45° az irányzék-tárcsán

16 Csap az irányzék-tárcsán

17 Védőtáska*

18 Koffer*

19 Lézerpont kereső szemüveg*

20 Mérőlap lábbal*

21 Lézer vevőkészülék*

* A képeken látható vagy a szövegben leirt tartozékok részben nem tartoznak a standard szállítmányhoz.

Összeszerelés

Elemek behelyezése/kicserélése

Kizárólag alkáli-mangán-elemeket használjon.

A 8 elemtartó fedelének kinyitásához tolja el a 11 reteszelést a nyíl által jelzett irányban és vegye le a fedelet. Tegye be a készülékkel szállított elemeket. Ügyeljen az elemfiók belső oldalán ábrázolt helyes polarítás betartására.

Ha az 5 elem kijelző piros színben villog, cserélje ki az elemeket. Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon gyártó cégtől származó és azonos kapacitású elemeket használjon.

▶ Vegye ki az elemeket a mérömüszerböl, ha azt hosszabb ideig nem használja. Az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.

Üzemeltetés

Üzembevétel

• Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától.
  Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja hosszabb ideig a mérőműszert egy autóban. Nagyobb hőmérsékletingadozások után hagyja a mérőműszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a mérőműszer mérési pontosságát.
  Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „Szintezési pontosság”).
  ▶ Mindig kapcsolja ki a mérömüszert, ha azt szállítja. A ki-kapcsoláskor az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja.

Be- és kikapcsolás

A mérőműszer bekapcsolásához tolja el a 7 be-/kikapcsolót az „on” (BE) helyzetbe (szintezési automatika nélküli munkához), illetve az „o n ” (BE) helyzetbe (szintezési automatikával végzendő munkához) A mérőműszer a bekapcsolása után azonnal megkezdi a lézervonalak kibocsátását az 1 kilépő nyilásokból.

- Sohase irányítsa a lézersugarat személyekre vagy állatokra, és sohase nézzen bele közvetlenül, – még nagyobb távolságból sem – a lézersugárba.

A mérömüszer kikapcsolásához tolja el a 7 be-/kikapcsolót az „off” (Ki) helyzetbe. Az ingás egység kikapcsoláskor reteszelésre kerül.

A kikapcsolási automatika deaktiválása

A mérőműszer 30 perc üzemidő elteltével automatikusan kikapcsol. A kikapcsolási automatika deaktiválására tartsa a 4 üzemmód-billentyűt a mérőműszer bekapcsolásakor 3 másodpercig benyomva. Ha a kikapcsolási automatika deaktiválásra került, a lézervonalak 3 másodperc elteltével rövid ideig villognak.

▶ Sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert. A lézersugár más személyeket elvakíthat.

Az automatikus kikapcsolás aktiválásához kapcsolja ki, majd ismét kapcsolja be a mérőműszert (de ekkor ne tartsa benyomva a 4 üzemmód-billentyűt).

Üzemmódok (lásd az „A”–„D” ábrát)

A berendezés három különböző üzemmódban üzemeltethető, amelyek között bármikor át lehet kapcsolni:

• Vízszintes üzem „-”: egy vízszintes lézervonalat hoz létre,
• Függöleges üzem „I”: egy függöleges lézervonalat hoz létre,
• Keresztvonalas üzem „+”: egy vízszintes és egy függőleges lézervonalat hoz létre.

A mérömüszer a bekapcsolás után a keresztvonalas üzemben kezd működni. Az üzemmód megváltoztatásához nyomja meg a 4 üzemmód-billentyűt.

Mind a három üzemmódot mind szintezési automatikával, mind anélkül is lehet használni.

Impulzusfunkció

A 21 lézer vevőkészülékkel vágzett munkákhoz az impulzus-funkciót – a kijelölt üzemmódtól függetlenül – aktiválni kell.

Az impulzusfunkció során a lézervonalak igen magas frekvenciával villognak, és így azokat a 21 lézer vevőkészülék megtalálja és felismeri.

Az impulzusfunkció bekapcsolására nyomja meg a 3 gombot. A 2 bekapcsolt impulzusfunkció esetén zöld színben világít.

Az emberi szem számára a lézervonalak láthatósága bekapcsolt impulzusfunkció mellett csökken. Ezért a lézer vevőkészülék nélkül végzett munkákhoz a 3 gomb ismételt megnyomásával kapcsolja ki az impulzusfunkciót. A 2 kijelző ki- kapcsolt impulzusfunkció esetén kialszik.

Szintezési automatika

Munkavégzés a szintezési automatikával (lásd a „C” ábrát)

Helyezze a méröműszert egy vízszintes, szilárd alátétre vagy rögzítse egy a kereskedelemben kapható háromlábú fényképezőállványra.

A szintezési automatikával végzett munkákhoz tolja el a 7 be-/kikapcsolót az alábbi helyzetbe: „ 📞 o n ” .

A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézervonalak már nem villognak, a mérőműszer szintezése sikerrel befejeződött.

Ha az automatikus szintezést nem lehet végrehajtani, például mert a mérőműszer alapfelülete több mint 4°-kal eltér a vízszintestől, a lézervonalak villognak. Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. A megismételt önszintezés után ellenőrizze a vizszintes, illetve függőleges lézervonalnak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a hibás méréseket.

Munkavégzés a szintezési automatika nélkül (lásd a „D” ábrát)

A szintezési automatika nélkül végzett munkákhoz tolja el a 7 be-/kikapcsolót az „on” helyzetbe. Kikapcsolt szintezési automatika esetén a lézervonalak folyamatosan villognak.

Kikapcsolt szintezési automatika mellett a mérőműszert szabadon tarthatja a kezében, vagy egy ferde alapra is leteheti. Keresztvonalas üzemben ekkor a két lézervonal már nem szükségképpen merőleges egymásra.

Szintezési pontosság

A pontosságot befolyásoló hatások

A pontosságra a környezeti hömérséklet van a legnagyobb hatással. A lézersugarat különösen a talajtól felfelé, függőleges irányban fennálló hömérsékletkülönbségek tudják eltéríteni. Mivel a levegő hömérsékletfüggő rétegeltsége a talaj közelében a legnagyobb, a mérőműszert 20 m mérési szakasztól kezdve mindig szerelje fel egy háromlábú műszerállványra. A mérőműszert ezen kívül lehetőség szerint a munkatartomány közepén állítsa fel.

A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.

Először ellenőrizze a vízszintes lézervonal magassági és szintezési pontosságát, majd a függőleges lézervonal szintezési pontosságát.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert.

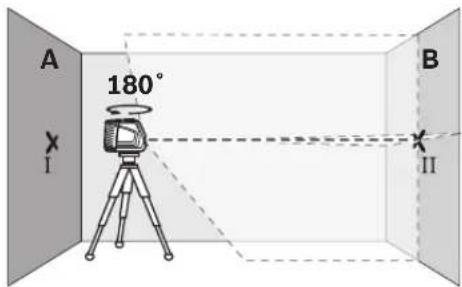

A vízszintes vonal magassági pontosságának ellenőrzése

Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 5 m-es szabad mérési szakaszra van szükség.

– Szerelje fel a mérömüszert az „A” fal közelében egy háromlábú müszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérömüszert. Allítson be keresztvonalas üzemet, szintezési automatikával.

– Irányítsa a lézersugarat a közelebbi „A” falra, majd várja meg, amíg a mérőműszer végrehajtja az önszintezést. Jelölje meg annak a pontnak a közepét, amelyben a vonalak a falon keresztezik egymást (1 pont).

102 | Magyar

– Forgassa el a mérőműszert 180°-kal, várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a lézervonalak kereszteződésének pontját a szembenfekvő „B” falon (IT pont).
– Úgy helyeze el a mérömüszert – anélkül, hogy azt elfordítaná – hogy minél közelebb legyen a „B” falhoz, kapcsolja be a mérömüszert és várja meg az automatikus szintezés befejeződését.

- Állítsabeúgyamérőműszer műszerállvány segítségével vagy szükség esetén a berendezés alá helyezett lapokkal), hogy a lézervonalak kereszteződési pontja pontosan a „B” falon előzőleg bejelölt II pontra essen.

– Forgassa el a mérömüszert 180°-kal, anélkül, hogy megváltoztatná a magasságát. Irányítsa úgy az „A” falra, hogy a függőleges lézervonal keresztülmenjen a már feljelölt 1 ponton. Várja meg, amíg a méröműszer végrehajtja az automatikus szintezést és jelölje meg az „A” falon a lézervonalak kereszteződési pontját (ITI pont).
- „A” falon bejelölt két pont (1 és III) közötti d különbség megadja a mérömüszer által okozott tényleges magassági eltérést.

A maximális megengedett d _max eltérést a következőképpen kell kiszámítani:

d_max = A falak közötti kétszeres távolság x 0,3 mm/m Példa: Ha a falak közötti távolság 5 m, a maximális eltérésnek nem szabad meghaladnia a d_max = 2 × 5 m × 0, 3 mm/m = 3 mm értéket. A jelek közötti eltérés ennek megfelelően legfeljebb 3 mm lehet.

A vízszintes vonal szintezési pontosságának ellenőrzése

Azellenőrzéshezegykb. 5x5m-esszabad területrevanszükség.

– Állítsa fel a mérőműszert egy szilárd, sík alapra az „A” és „B” faltól azonos távolságra. Várja meg, amíg a mérőműszer víz-szintes üzemben végrehajtja az automatikus szintezést.

– Jelölje be a méröműszertől 2,5 m távolságra mindkét falon a lézervonal közepét (I.pont az „A” falon és II pont a „B” famagassagat (a haromíabú lón).

– Állítsa fel a mérömüszert 180° fokkal elforgatott helyzetben 5 m távolságban és várja meg, amíg befejeződik az automatikus szintezés.
– Állítsa be úgy a mérőműszer magasságát (a háromlábú műszerállvány segítségével vagy szükség esetén a berendezés alá helyezett lapokkal), hogy a lézervonal közepe pontosan a „B” falon előzőleg bejelölt 11 pontra essen.
- Jelölje be III pontként (függölegesen az 1 pont felett, illetve alatt) az „A” falon a lézervonal közepét.
- „A” falon bejelölt két pont (I és III) közötti d különbség megadja a mérömüszer által okozott, a vízszintestől való tényleges eltérést.

Magyar | 103

A maximális megengedett d_max eltérést a következőképpen kell kiszámítani:

d_max = A falak közötti kétszeres távolság x 0,3 mm/m Példa: Ha a falak közötti távolság 5 m, a maximális eltérésnek nem szabad meghaladnia a

d_max = 2 × 5 m × 0, 3 m m / m = 3 m m értéket. A jelek közötti _max = 2 × 2 m × 0, 3 mm/m = 1, 2 mm értéket. A jelek közötti eltérés ennek megfelelően legfeljebb 3 mm lehet. eltérés ennek megfelelően legfeljebb 1,2 mm lehet.

A függőleges vonal szintezési pontosságának ellenőrzése Az ellenőrzéshez egy ajtónyilásra van szükség, amelynél az ajtó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely áll rendelkezésre.

- Állítsa fel a mérőműszert az ajtónylástól 2,5 m távolságban egy szilárs, sík alapra (ne egy háromlábú műszerállványra). Várja meg, amíg a mérőműszer keresztvonalas üzemben végrehajtja az önszintezést, majd irányítsa a lézervonalakat az ajtónylásra.

- Jelölje be a függöleges lézervonal közepét az ajtónyílás alatti padlón (1 pont), 5 m távolságban az ajtónyílás másik oldalán (II pont), valamint az ajtónyílás felső szélén (III pont).

– Állítsa fel a mérőműszert az ajtónyilás másik oldalán közvetlenül a II pont mögé. Várja meg, amíg a mérőműszer végrehajtja az automatikus szintezést és állítsa úgy be a függőleges lézervonalat, hogy annak közepe pontosan keresztülmenjen mind az I, mind a II ponton.
- A III pont és az ajtónyilás felső részén végigfutó lézervonal közepe közötti d különbség megadja a mérömüszer által okozott tényleges eltérést a függőleges helyzettől.
- Mérje meg az ajtónyilás magasságát.

A maximális megengedett d _max eltérést a következőképpen kell kiszámítani:

d_max = Az ajtónyilás kétszeres magassága x 0,3 mm/m Példa: Ha az ajtónyilás magassága 2 m, a maximális eltérésnek nem szabad meghaladnia a

ö_max tt i = 2 × 2 m × 0,3 mm/m = 1,2 mm értéket. A jelek közötti eltérés ennek megfelelően legfeljebb 1,2 mm lehet.

Munkavégzési tanácsok

A jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolságtól függően változik.

Munkavégzés az irányzék-tárcsával

A 12 irányzék-tárcsa segítségével a mérőműszert beállíthatja egy referencia vonalra, vagy úgy is beállíthatja a merőleges vonalat, hogy az egy referencia vonalhoz viszonyítva 45° vagy 90° szöget alkosson.

Tegye fel a mérömüszert a 6 műszerállványcsatlakozóval az irányzék-tárcsán található 16 csapra. Helyezze úgy el az irányzék-tárcsán, hogy a függőleges lézervonal (a kívánt szögnek megfelelően) a 13, 14 vagy 15 irányzék közepén haladjon át. Állítsa be a 12 irányzék-tárcsát a megfelelő 13, 14 vagy 15 irányzék segítségével a kívánt referenciavonalra.

Munkavégzés a mérölappal (külön tartozék) (lásd az „E” – „F” ábrát)

A 20 mérőlap segítségével a lézersugarat át lehet vinni a padlóra (talajra), illetve a lézer magasságát egy falra.

A nulla mező és a skála segítségével meg lehet mérni a kívánt magasságtól való eltérést és ezt át lehet vinni egy másik helyre. Igy nincs szükség arra, hogy a mérőműszert pontosan beállítsa az átvitelre kerülő magasságra.

A 20 mérőlap egy visszaverő réteggel van ellátva, amelynek segítségével a lézersugarat nagyobb távolságokban, illetve erős napfény esetén is jobban fel lehet ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a lézersugárral párhuzamos irányban néz a mérőlapra.

Munkavégzés a háromlábú műszerállvánnyal (külön tartozék)

Egy háromlábú műszerállvány egy szilárd, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a 6 műszerállvűny 1/4"-os menetére és a műszerállvány rögzítőcsavarjával rögzítse.

Munkavégzés a lézer vevőkészülékkel (külön tartozék) (lásda „G” ábrát)

Hátrányos megvilágítási feltételek esetén (világos környezet, közvetlen napsugárzás) és nagyobb távolságok mérése esetén a lézervonalak helyzetének könnyebb meghatározására használja a 21 lézer vevőkészüléket. A lézer vevőkészülékkel végzett munkákhoz kapcsolja be az impulzusfunkciót (lásd „Impulzusfunkció”, a 101 oldalon).

Lézerpont kereső szemüveg (külön tartozék)

A lézerpont kereső szemüveg kiszüri a környező fényt. Ezáltal a lézer piros fénypontja világosabban, jobban kiválik a környezetböl.

▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.

104 | Magyar

▶ Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüveg-ként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a „H”–„K” ábrát)

Padlólapok 45°szögben való lefektetése (lásd a „J” ábrát)

Tegye fel a mérőműszert a 6 műszerállványcsatlakozóval az irányzék-tárcsán található 16 csapra. Helyezze úgy el a 12 irányzék-tárcsa középső kiemelkedésén, hogy a függőleges lézervonal a 15 irányzék közepén haladjon át. Ezután állítsa be az irányzék-tárcsát a megfelelő 13 vagy 14 irányzékkal a kívánt referenciavonalra.

Keresztvonalas, vagy függőleges üzem esetén a függőleges lézervonal a padlón a referenciavonallal 45° szöget alkot. Állítsa be a padlólapokat erre a vonalra.

Egy talajpont felvitele a mennyezetre (függöleges vonal) (lásd a „K” ábrát)

Rajzoljon fel két egymásra merőleges vonalat azon a ponton keresztül, amelyet át akar vinni a mennyezetre. Tegye rá a 12 irányzék-tárcsát a vonalkeresztre és állítsa be az irányzék-tárcsát a 13 és 14 irányzékkal a vonalkeresztre.

Tegye fel a mérőműszert a 6 műszerállványcsatlakozóval az irányzék-tárcsán található 16 csapra. Helyezze úgy el az irányzék-tárcsa két külső kiemelkedésének egyikén, hogy a függőleges lézervonal a 13 vagy 14 irányzék közepén haladjon át. Kapcsoljon át függőleges üzemre, és rajzolja fel a mennyezetre annak a vonalnak a közepét, amely a mérőműszer felett halad el.

Forgassa el a mérőműszert az irányzék-tárcsán 90°. Ügyeljen arra, hogy az irányzék-tárcsa eközben ne tolódjon el. Az önszintezés végrehajtása után rajzolja fel a függőleges lézervonal keresztezési pontját a már előbb felrajzolt vonallal. E két vonal metszéspontja az átvitt pont.

Karbantartás és szerviz

Karbantartás és tisztítás

A mérömüszert csak az azzal együtt szállított 17 védőtáskában, illetve a 18 böröndban tárolja és szállítsa.

Tartsa mindig tisztán a mérőműszert.

Ne merítse vízbe vagy más folyadékokba a mérőszerszámot.

A szennyeződéseket egy nedves, puha kendövel törölje le. Ne használjon tisztító- vagy oldószereket.

Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak.

Ha javításra van szükség, a 17 védötáskába, illetve a 18 böröndbe csomagolva küldje be a mérömüszert.

Tartozékok

Védötáska 17 1 609 203 X77

Koffer 18....2 605 438 682

Lézerpont kereső szemüveg 19 ..... 2 607 990 031

Mérőlap lábbal 20.... 2 607 002 195

Lézer vevőkészülék 21....0 601 069 100

Háromlábú építkezési műszerállvány

BS 150 0 601 096 B00

BM 1 univerzális tartó....0 601 015 A00

BT 350 teleszkóprúd ..... 0 601 015 B00

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javitásával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömröi út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

Hulladékkezelés

A mérőműszereket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a méröműszereket és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált méröműszerekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

A változtatások joga fenntartva.

Русский | 105

Русский
