Tipo de produto	Telêmetro laser de linhas cruzadas
Marca	Bosch
Modelo	GLL 2-50 Professional
Dimensões (C x L x A)	120 x 65 x 115 mm
Peso	0,35 kg (com pilhas)
Alimentação	2 pilhas AA (1,5 V)
Faixa de medição	Até 50 m (com receptor)
Precisão de nivelamento	± 0,3 mm/m
Autonivelamento	Sim, faixa de nivelamento ± 4°
Número de feixes	2 linhas cruzadas (horizontal e vertical)
Classe laser	Classe 2 (635 nm, < 1 mW)
Funções principais	Medição de distância, nivelamento, traçado de linhas
Manutenção e limpeza	Limpar com um pano macio e seco, evitar solventes
Segurança	Não olhar diretamente para o feixe laser
Peças sobressalentes e reparabilidade	Pilhas substituíveis pelo usuário; reparo por centro autorizado Bosch
Informações gerais	Uso interno e externo (com receptor)

Perguntas frequentes - GLL 2-50 Professional BOSCH

Que tipo de pilhas usa o Bosch GLL 2-50 Professional?

Ele usa 2 pilhas AA (1,5 V). Para uma autonomia ideal, prefira pilhas alcalinas.

Qual é o alcance máximo de medição?

O alcance é de até 50 m com o uso de um receptor laser. Sem receptor, é de aproximadamente 20 m dependendo das condições de luminosidade.

O nível laser é autonivelante?

Sim, ele é autonivelante com uma faixa de nivelamento de ±4°. Ele se nivela automaticamente quando colocado em uma superfície estável.

Como limpar o aparelho?

Use um pano macio e seco. Evite solventes ou produtos químicos agressivos. Limpe delicadamente as lentes com um pano de microfibra.

Posso usar este telêmetro ao ar livre?

Sim, mas a visibilidade das linhas laser é reduzida sob luz solar direta. Para uso externo, um receptor laser é recomendado.

Qual é a precisão de nivelamento?

A precisão é de ± 0,3 mm/m, o que corresponde a um desvio de 0,3 mm por metro de distância.

Como trocar as pilhas?

Abra o compartimento de pilhas localizado sob o aparelho, insira 2 pilhas AA respeitando as polaridades e feche a tampa.

O que fazer se o aparelho não ligar?

Verifique primeiro as pilhas: substitua-as se necessário. Certifique-se de que o compartimento está limpo. Se o problema persistir, entre em contato com o serviço pós-venda Bosch.

Este modelo projeta várias linhas?

Sim, ele projeta duas linhas cruzadas: uma horizontal e uma vertical, permitindo alinhamento preciso nos dois eixos.

Onde posso baixar o manual completo?

O manual está disponível gratuitamente em PDF em notice-facile.com. Você pode baixá-lo diretamente da página do produto.

MANUAL DE UTILIZADOR GLL 2-50 Professional BOSCH

Português....Página 30

Italiano....Pagina 36

Indicações de segurança

Devem ser lidas e respeitadas todas as instruções para trabalhar de forma segura e sem perigo com o instrumento de medição. Se o instrumento não for utilizado em conformidade com as presentes instruções, as

proteções integradas no instrumento de medição podem ser afetadas. Jamais permita que as placas de advertência no instrumento de medição se tornem irreconhecíveis. CONSERVE BEM ESTAS INSTRUÇÕES E FAÇA-AS ACOMPANHAR O INSTRUMENTO DE MEDIÇÃO SE O CEDER A TERCEIROS.

Cuidado – se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação.

Português | 31

O instrumento de medição é fornecido com uma placa de advertência (identificada com o número 10 na figura do instrumento de medição que se encontra na página de esquemas).

Se o texto da placa de aviso não estiver no seu idioma nacional, deverá colar o adesivo, fornecido no seu idioma nacional, sobre a placa de aviso antes da primeira colocação em funcionamento.

Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou reflexivo. Desta forma poderá encandear outras pessoas, causar acidentes ou danificar o olho.

Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser.
▶ Não efetue alterações no dispositivo laser.
Não utilizar óculos de visualização de raio laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
Não utilizar óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa proteção contra raios UV e reduzem a perceção de cores.
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
- Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Poderá cegar outras pessoas sem querer.
- Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.

O instrumento de medição deve ser mantido afastado de estimuladores cardíacos.

Com o iman é produzido um campo magnético no interior do instrumento de medição, que pode prejudicar o funcionamento de estimuladores cardíacos.

▶ Manter o instrumento de medição longe de suporte de dados magnéticos e de aparelhos com sensibilidade magnética. O efeito do iman pode provocar perdas de dados irreversíveis.

Descrição do produto e da potência

Abrir a página basculante contendo a apresentação do instrumento de medição, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais.

Dados técnicos

Laser de linhas cruzadas GLL2-50
N.° do produto	3 6 0 1 K 6 3 1 . .
Faixa de trabalho
- S t a n d a r d	20 m
- com função de pulsação	15 m
- com recetor de laser	50 m
Exatidão de nivelamento	±0,3 mm/m
Faixa de autonivelamento, tipicamente	±4°
Tempo de nivelamento, tipicamente	<4 s
Temperatura de funcionamento	-10°C...+50°C
Temperatura de armazenamento	-20°C...+70°C
Máx. humidade relativa do ar	90 %
Classe de laser	2
Tipo de laser	635 nm,<1 mW
C_6	1
mínima duração de impulso	1/1600 s
Divergência linha laser	0,5 mrad(ângulo completo)
Fixação do tripé	1/4"
Pilhas	3 x 1 , 5 V L R 6 ( A A )
Duração de funcionamento de aprox.	12 h
Desligamento automático após aprox.	30 min
Peso conforme
EPTA-Procedure 01:2014	0,45 kg
Dimensões	118 x 57 x 89 mm
Tipo de proteção	IP 54 (protegido contra pó e salpicos de água)

O número de série 9 sobre a placa de características serve para a identificação inequívoca do seu instrumento de medição.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.

1 Abertura para saída do raio laser
2 Indicação da função de pulsação
3 Tecla da função de pulsação
4 Tecla de tipos de funcionamento
5 Indicação da pilha

32 | Português

6 Fixação do tripé 1/4"
7 Interruptor de ligar-desligar
8 Tampa do compartimento da pilha
9 Número de série

10 Placa de advertência laser

11 Travamento da tampa do compartimento da pilha
12 Placa de alinhamento*
13 Ajuda de alinhamento 0° na placa de alinhamento
14 Ajuda de alinhamento 90° na placa de alinhamento
15 Ajuda de alinhamento 45° na placa de alinhamento
16 Pino na placa de alinhamento
17 Bolsa de proteção*

18 Mala*

19 Óculos para visualização de raio laser*
20 Placa de medição com pé*
21 Recetor de laser*

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

Montagem

Introduzir/substituir pilhas

Utilizar exclusivamente pilhas de mangano alcalino.

Para abrir a tampa do compartimento da pilha 8, deverá premir o travamento 11 no sentido da seta e remover a tampa do compartimento da pilha. Introduzir as pilhas fornecidas. Observar que a polarização esteja correta, de acordo com a ilustração que se encontra no lado interior do compartimento da pilha.

Se a indicação da pilha 5 piscar em vermelho, deverá trocar as pilhas.

Sempre substituir todas as pilhas ao mesmo tempo. Só utilizar pilhas de uma marca e com a mesma capacidade.

▶ Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado. As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado.

Funcionamento

Colocação em funcionamento

▶ Proteger o instrumento de medição contra humidade ou insolação direta.
- Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.
Evitar que o instrumento de medição sofra fortes golpes ou quedas. Após fortes influências exteriores sobre o instrumento de medição, deveria sempre realizar um controlo de precisão antes de continuar a trabalhar (ver "Exatidão de nivelamento").

▶ Desligue o instrumento de medição antes de transportá-lo. A unidade de nivelamento é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificada devido a fortes movimentos.

Ligar e desligar

Para ligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 7 para a posição “on” (para trabalhos sem nivelamento automático) ou para a posição

“o n” (para trabalhos com nivelamento automático). Imediatamente após ser ligado, o instrumento de medição emite linhas de laser pelas aberturas de saída 1.

- Não apontar o raio laser na direção de pessoas nem de animais, e não olhar no raio laser, nem mesmo de maiores distâncias.

Para desligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 7 para a posição "off". A unidade de nivelamento é bloqueada ao desligar o instrumento.

Desativar a desconexão automática

O instrumento de medição desliga-se automaticamente após 30 min de funcionamento. Para desativar o desligamento automático, mantenha a tecla de tipos de funcionamento 4 premida durante 3 s ao ligar o instrumento de medição. Quando o desligamento automático está desativado, as linhas de laser piscam após 3 s.

- Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização. Outras pessoas poderiam ser cegadas pelo raio laser.

Para ativar a desconexão automática, deverá desligar o instrumento de medição e ligar novamente (tecla de tipos de funcionamento não premida 4).

Modos de operação (veja figura A-D)

O instrumento de medição dispõe de três tipos de funcionamento, entre os quais poderá comutar sempre que desejar:

• Funcionamento horizontal “-” produz uma linha de laser horizontal,
• Funcionamento vertical "I": produz uma linha de laser vertical,
• Funcionamento no modo de linhas cruzadas “+”: produz uma linha de laser horizontal e uma vertical.

Após ser ligado, o instrumento de medição se encontra no funcionamento de linhas cruzadas. Para comutar o tipo de funcionamento, deverá premir a tecla de tipos de funcionamento 4.

Todos os três tipos de funcionamento podem ser selecionados com ou sem nivelamento automático.

Função de pulsação

Para o trabalho com o recetor de laser 21 é necessário que a função de pulsação seja ativada – independentemente do tipo de funcionamento selecionado –.

Na função de pulsação as linhas de laser piscam com uma frequência muito alta, de modo que podem ser encontradas pelo recetor de laser 21.

Premir a tecla 3 para ligar a função de pulsação. Quando a função de pulsação está ligada, a indicação 2 está iluminada em verde.

Português | 33

Com a função de pulsação ligada, a visibilidade das linhas de laser, para o olho humano, é reduzida. Para trabalhos sem o recetor de laser deverá portanto desligar a função de pulsação premindo novamente a tecla 3. Quando a função de pulsação está desligada, a indicação 2 se apaga.

Trabalhar com o nivelamento automático (veja figura C)

Colocar o instrumento de medição sobre uma superfície horizontal e firme ou fixar o instrumento num tripé de fotografia de tipo comercial.

Para trabalhos com o nivelamento automático, deverá empurrar o interruptor de ligar-desligar 7 para a posição “on”.

O nivelamento automático compensa automaticamente desníveis de ±4^ dentro da faixa de autonivelamento. Quando as linhas laser não piscarem mais, significa que o instrumento de medição está nivelado.

Se não for possível realizar o nivelamento automático, p.ex. porque a superfície de apoio do instrumento de medição diverge mais do que 4º da horizontal, as linhas de laser piscam. Neste caso, deverá colocar o instrumento de medição na horizontal e aguardar o autonivelamento.

O instrumento de medição é automaticamente renivelado se ocorrerem abalos ou mudanças de posição durante o funcionamento. Após um renivelamento, deverá controlar a posição da linha de laser horizontal ou da vertical em relação aos pontos de referência, para evitar erros.

Trabalhos sem nivelamento automático (veja figura D)

Para trabalhos sem o nivelamento automático, deverá empurrar o interruptor de ligar-desligar 7 para a posição “on”. Quando o nivelamento automático está desligado, as linhas de laser piscam permanentemente.

Com o nivelamento automático desligado, é possível segurar o instrumento de medição nas mãos ou colocá-lo sobre uma superfície inclinada. No funcionamento de linhas cruzadas, as duas linhas de laser não percorrem necessariamente perpendicularmente uma em direção da outra.

Exatidão de nivelamento

Influências sobre a precisão

A temperatura ambiente é o fator que tem a maior influência. O raio laser pode especialmente ser desviado por diferenças de temperatura que percorrem do chão para cima.

As camadas de temperatura próximas ao chão são maiores, o instrumento de medição deveria sempre ser montado sobre um tripé, a partir de uma distância de medição de 20 m. De preferência também deverá colocar o instrumento de medição no centro da superfície de trabalho.

Para além das influências externas, também as influências específicas do aparelho (como p. ex. quedas ou pancadas fortes) podem causar desvios. Verifique, por isso, a precisão de nivelamento antes de iniciar o trabalho.

Controlar primeiramente a exatidão da altura e do nivelamento da linha de laser horizontal, e em seguida a exatidão de nivelamento da linha de laser vertical.

Se o instrumento de medição ultrapassar a divergência máxima num dos controlos, deverá ser reparado por um serviço pós-venda Bosch.

Controlar a exatidão da altura da linha horizontal

Para o controlo é necessária uma distância de 5 m, livre de obstáculos, sobre solo firme entre duas paredes A e B.

- Montar o instrumento de medição próximo à parede A, sobre um tripé ou colocá-lo sobre uma superfície firme e plana. Ligar o instrumento de medição. Selecionar o funcionamento de linhas cruzadas com nivelamento automático.

- Apontar o laser para a parede A próxima e permitir que o instrumento de medição possa se nivelar. Marcar o centro do ponto, no qual as linhas de laser se cruzam na parede (ponto T).

- Girar o instrumento de medição 180°, permitir que possa se nivelar e marcar o ponto de cruzamento das linhas de laser na parede B oposta (ponto II).

- Posicionar o instrumento de medição - sem girar - perto da parede B, ligá-lo e aguardar o nivelamento.

- Alinhar o instrumento de medição na altura (com o tripé ou se necessário, colocando algo por baixo), de modo que o ponto de cruzamento das linhas de laser atinja exatamente o ponto marcado anteriormente II na parede B.

34 | Português

• Girar o instrumento de medição 180°, sem modificar a altura. Alinhá-lo à parede A, de modo que a linha de laser vertical passe pelo ponto I marcado anteriormente. Aguardar o fim do nivelamento do instrumento de medição e marcar o ponto de cruzamento das linhas de laser na parede A (ponto III).
• A diferença d entre os dois pontos marcados I e III sobre a parede A, é a divergência real da altura do instrumento de medição.

A máxima divergência admissível d_max é calculada da seguinte maneira:

d_max = distância dupla das paredes x 0,3 mm/m

Exemplo: A uma distância de 5 m entre as paredes, a divergência máxima

d_max só podeser = 2 x 5 m x 0, 3 mm / m = 3 mm. Portanto em defecação à horizontal.

deve haver no máximo a uma distância de 3 mm entre as marcações. A máxima divergência admissível d_max é calculada da seguinte maneira:

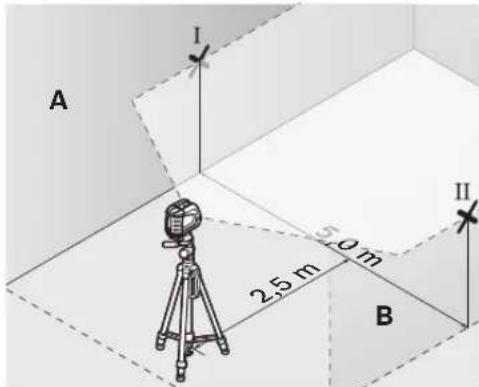

Controlar a exatidão do nivelamento da linha horizontal

Para o controlo é necessária uma superfície livre de obstáculos de aprox. 5x5m.

- Colocar o instrumento de medição sobre uma superfície firme e plana, no meio entre as paredes A e B. Permitir que o instrumento de medição possa se nivelar no funcionamento horizontal.

- Marcar, a 2,5 m de distância do instrumento de medição, em ambas as paredes, o centro da linha de laser (ponto I na parede A e ponto II na parede B).

• Girar o instrumento de medição 180º e colocá-lo a 5 m de distância, permitindo que possa se nivelar.
• Alinhar o instrumento de medição na altura (com o tripé ou se necessário, colocando algo por baixo), de modo que o centro da linha de laser atinja exatamente o ponto II marcado anteriormente na parede B.
• Marcar na parede A o centro da linha de laser como ponto III (na vertical, acima ou abaixo do ponto I).
• A diferença d entre os dois pontos marcados I e III sobre a parede A, é a divergência real do instrumento de medição to empelação à horizontal.

A máxima divergência admissível d_max é calculada da seguinte maneira:

d_max = distância dupla das paredes x 0,3 mm/m

Exemplo: A uma distância de 5 m entre as paredes, a divergência máxima

d_max só pode ser = 2 x 5 m x 0,3 mm/m = 3 mm. Portanto, só deve haver no máximo a uma distância de 3 mm entre as marcações.

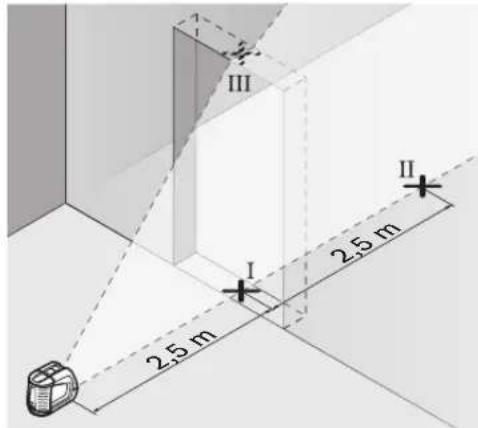

Controlar a exatidão do nivelamento da linha vertical

Para o nivelamento é necessário um vão de porta, com no mínimo 2,5 m de espaço de cada lado do vão (sobre chão firme).

- Colocar o instrumento de medição a 2,5 m de distância do vão de porta, sobre uma superfície firme e plana (não sobre um tripé). Permitir que o instrumento de medição se nivele no funcionamento de linhas cruzadas e aponte as linhas de laser para o vão da porta.

- Marcar o centro da linha de laser vertical no chão do vão de porta (ponto I), numa distância de 5 m, do outro lado do vão de porta (ponto II), como também no canto superior do vão de porta (ponto III).

- Colocar o instrumento de medição no outro lado do vão de porta, diretamente atrás do ponto II. Permitir que o instrumento de medição possa se nivelar e alinha a linha de laser vertical de modo que o seu centro percorra exatamente pelos pontos I e II.

- A diferença d entre o ponto III e o centro da linha de laser, no canto superior do vão de porta, é a divergência real entre o instrumento de medição e a vertical.

- Medir a altura do vão de porta.

A máxima divergência admissível d_max é calculada da seguinte maneira:

d_max = altura dupla do vão de porta x 0,3 mm/m

Exemplo: Para um vão de porta com uma altura de 2 m, a divergência máxima

d_max só podeser = 2 x 2 m x 0, 3 mm/m = 1, 2 mm. Portanti só deve haver no máximo a uma distância de 1,2 mm entre as marcações.

Indicações de trabalho

Para marcar, só deve ser utilizado o centro da linha de laser. A largura da linha de laser modifica-se com a distância.

Trabalhar com a placa de alinhamento

Com a placa de alinhamento 12 é possível alinhar o instrumento de medição a uma linha de referência ou mostrar a linha de laser vertical num ângulo de 45º ou 90º em relação a uma linha de referência.

Colocar o instrumento de medição com a fixação para tripé 6 sobre o pino 16 da placa de alinhamento. Posicionar sobre a placa de alinhamento, de modo que a linha de laser vertical (de acordo com o ângulo desejado) percorra pelo centro da ajuda de alinhamento 13, 14 ou 15.

Alinhar a placa de alinhamento 12 com as correspondentes ajudas de alinhamento 13, 14 ou 15 à linha de referência desejada.

Trabalhar com a placa de medição (acessório) (veja figuras E - F)

Com a placa de medição 20 é possível transferir a marcação de laser para o chão ou a altura do laser para uma parede.

Com o campo nulo e com a escala é possível marcar o deslocamento em relação à altura desejada e transferir para um

outro local. Desta forma não é mais necessário ajustar o instrumento de medição exatamente à altura a ser transferida.

A placa de medição 20 possui uma camada de reflexão, que melhora a visibilidade do raio laser em maiores distâncias ou a forte incidência de raios solares. A intensificação da claridade só pode ser reconhecida, se olhar para a placa de medição, paralelamente ao raio laser.

Trabalhar com o tripé (acessório)

O tripé é um suporte de medição estável e com altura regulável. Colocar o instrumento de medição com a admissão do tripé 6 sobre a rosca de 1/4" do tripé e atarraxar com o parafuso de fixação do tripé.

Trabalhar com recetor de laser (acessório) (veja figura G)

Sob condições de iluminação desfavoráveis (ambiente claro, raios solares diretos) e maiores distâncias, deverá usar um recetor de laser 21 para encontrar as linhas de laser com maior facilidade. Ligar a função de pulsação para trabalhar com o recetor de laser (veja "Função de pulsação", página 32).

Óculos para visualização de raio laser (acessório)

Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz vermelha do laser parece mais clara para os olhos.

• Não utilizar óculos de visualização de raio laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
  Não utilizar óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa proteção contra raios UV e reduzem a perceção de cores.

Exemplos de trabalhos (veja figuras H-K)

Colocar ladrilhos de pavimento em ângulos de 45° (veja figura J)

Colocar o instrumento de medição com a fixação para tripé 6 sobre o pino 16 da placa de alinhamento. Posicionar sobre a elevação central da placa de alinhamento 12, de modo que a linha de laser vertical percorra pelo centro da ajuda de alinhamento 15. Em seguida, alinhar a placa de alinhamento com as ajudas de alinhamento 13 ou 14 à linha de referência.

No funcionamento de linhas cruzadas ou no funcionamento vertical, a linha de laser vertical mostra no chão o ângulo de 45°em relação à linha de referência. Alinhar os ladrilhos de pavimento a esta linha.

Transferir ponto de chão (prumo) para o teto (veja figura K)

Marcar duas linhas cruzadas em ângulo reto pelo ponto que deseja transferir para o teto. Colocar a placa de alinhamento 12 sobre o cruzamento das linhas e alinhar com as ajudas de alinhamento 13, assim como 14 ao cruzamento das linhas.

Colocar o instrumento de medição com a fixação para tripé 6 sobre o pino 16 da placa de alinhamento. Posicionar sobre uma das duas elevações externas da placa de alinhamento, de modo que a linha de laser vertical percorra pelo centro da res-

36 | Italiano

petiva ajuda de alinhamento 13 ou 14. Selecionar o funcionamento vertical e marcar no teto o centro da linha que percorre acima do instrumento de medição.

Girar o instrumento de medição 90° sobre a placa de alinhamento. Observe que a placa de alinhamento não seja deslocada. Após o nivelamento, deverá marcar o ponto de cruzamento da linha de laser vertical com a linha marcada anteriormente. O ponto de cruzamento das duas linhas é o ponto de prumo transferido.

Manutenção e serviço

Manutenção e limpeza

Só armazenar e transportar a ferramenta de medição na bolsa de proteção 17 ou na mala 18.

Manter o instrumento de medição sempre limpo.

Não mergulhar o instrumento de medição na água ou em outros líquidos.

Limpar sujidades com um pano húmido e macio. Não utilizar produtos de limpeza nem solventes.

Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verificar que não hajam pelos.

Em caso de reparações, enviar o instrumento de medição dentro da bolsa de proteção 17 ou na mala 18.

Acessórios

Bolsa de proteção 17.... 1 609 203 X77

Mala 18 2 605 438 682

Óculos para visualização de raio laser 19 ... 2 607 990 031

Placa de medição com pé 20 ..... 2 607 002 195

Recetor de laser 21 0 601 069 100

Tripé BS 150 0 601 096 B00

Suporte universal BM 1 ..... 0 601 015 A00

Vara telescópica BT 350 ..... 0 601 015 B00

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar os instrumentos de medição e acumuladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos de instrumentos de medição europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Ideal Eletronik Bobinaj
