必须阅读并注意所有说明，从而安全可靠地使用测量仪。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明书，并在转交测量仪时将本说明书一起移交。
注意 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。
本测量仪器上贴着一个警戒牌（参考仪器详解图上，以号码 10 标示的部位）。
如果警戒牌不是以贵国语言书写的，在首度使用仪器之前，先将以贵国语言书写的贴纸贴在该警戒牌上。
不要将激光束指向人或动物，请勿直视激光束。它会扰乱旁人的视觉能力，造成事故或者伤害眼睛。
如果激光光束射进您的眼睛，请有意识地闭上眼睛并马上将头转出激光光束范围。
▶ 请不要对激光装置进行任何更改。
激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。
本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。
▶ 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。测量仪器内可能产生火花并点燃粉尘和气体。
不可以让测量仪器靠近心脏起搏器。测量仪器内部的磁铁会产生磁场，该磁场会影响心脏起搏器的功能。
测量仪器必须远离带磁性的数据载体和容易受磁场干扰的机器。透过磁铁所产生的效应，可能造成无法捕救的资料损失。
产品和功率描述
请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。
按照规定使用机器
本测量仪适合测量和检验水平线、垂直线。
技术数据
| 交叉线激光水平仪 | GLL2-50 |
| 物品代码 | 3601K631. |
| 测量范围 | |
| -一般标准 | 20米 |
| -使用脉冲功能 | 15米 |
| -使用激光接收器 | 50米 |
| 找平精度 | ±0.3毫米/米 |
| 一般的自动找平范围 | ±4° |
| 一般的找平时间 | <4秒 |
| 工作温度范围 | -10°C...+50°C |
| 储藏温度范围 | -20°C...+70°C |
| 最大相对空气湿度 | 90% |
| 激光等级 | 2 |
| 激光种类 | 635纳米,<1毫瓦 |
| C6 | 1 |
| 最短的脉冲时间 | 1/1600秒 |
| 激光线散度 | 0.5mrad(全角) |
| 三脚架接头 | 1/4" |
| 电池 | 3x1.5伏特LR6(AA) |
| 操作时间约12小时 | |
| 约几分钟后自动切断电源 | 30分 |
| 重量符合 | |
| EPTA-Procedure 01:2014 | 0.45公斤 |
| 尺寸 | 118x57x89毫米 |
| 保护种类 | IP54(防尘埃和防水花) |
| 仪器铭牌上的序列号码(仪器详解上标示著9的位置)便是仪器的识别码。 | |
插图上的机件
机件的编号和仪器详解图上的编号一致。
1 激光放射口
2脉冲功能显示灯
3脉冲功能键
4 操作功能转换键
5 电池的显示灯
6三脚架接头 1/4 英寸
7 起停开关
8 电池盒盖
9序列号码
10 激光警戒牌
11 电池盒盖的固定扳扣
12 找准片*
13 找准片上的 0 度找准缺口
14 找准片上的 90 度找准缺口
15 找准片上的 45 度找准缺口
16 找准片上的销钉
17 保护套*
18 提箱*
19 激光辨识镜*
20 带脚架的测量板*
21 激光接收器*
*图表或说明上提到的附件，并非包含在供货范围中。
安装
安装 / 更换电池
只能使用碱性锰电池。
打开电池盒盖 8 时，必须先朝着箭头的方向推移电池盒盖的固定扳扣 11，接著再拿下盒盖。安装好电池。根据电池盒内的图案安装电池，请注意正确的极性位置。
如果电池的显示灯 5 闪烁红灯，便需要更换电池。务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。
不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。
正式操作
正式操作仪器
▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。
176|中文
如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。
避免强烈撞击测量仪器，勿让仪器掉落地面。如果测量仪曾经遭受强烈的外来冲撞，必须在使用仪器之前先检查仪器的测量精度（参考“找平精度”）。
▶ 搬运仪器之前必须先关闭仪器。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。
开动 / 关闭
开动 测量仪器，把起停开关 7 推移到 "on" 位置（不使用自动找平功能操作仪器时），或 "on" 置（使用自动找平功能操作仪器时）。开机后测量仪器马上从激光放射口 1 投射出激光线段。
▶ 不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。
关闭 测量仪器，把起停开关 7 推移到 "off" 位置。关闭仪器后，仪器的摆动单元会被锁定。
关闭仪器的自动关机功能
在操作 30 分钟后，测量仪器会自动关闭。为了关闭仪器的自动关机功能，在开动仪器时得按住操作功能转换键 4，并在 3 秒钟后放开按键。如果自动关机功能被关闭了，激光线段会在 3 秒钟后快闪一下。
看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。
启动仪器的自动关机功能时，先关闭仪器并再度开动仪器（不必按住操作功能转换键 4）。
运行模式（参考插图 A-D）
本测量仪具备了三种测量功能，您可以随时转换测量功能：
- 水平找平“-”：会产生水平激光束，
- 垂直找平 "1": 会产生垂直激光束,
- 交叉找平 "+"：会产生一道水平和一道垂直的激光束。
开动仪器后，测量仪是设定为交叉找平。按下操作功能转换键 4 后能够改变仪器的测量功能。
以上三种测量方式，都可以使用自动找平功能。
脉冲功能
使用激光接收器 21 时，不管选择何种测量方式，都必须开启脉冲功能。
启动脉冲功能后，激光线段会以极高的频率闪烁，这样激光接收器 21 才能够接收仪器投射出的激光。
按下按键 3 可以开动脉冲功能。启动脉冲功能之后显示灯 2 会亮起绿光。
就肉眼而言，在启动脉冲功能之后，激光线段的辨识程度会降低。因此不使用激光接收器时，最好重新按下按键3来关闭脉冲功能。关闭脉冲功能之后显示灯2会熄灭。
自动找平功能
使用自动找平功能进行测量 （参考插图 C）
把测量仪器放置在水平、坚固的底垫上。或者把仪器固定在一般的三脚架上。
使用自动找平功能测量时必须把起停开关 7 推到 "o n" 的位置。
自动找平功能能够校平小的起伏，它的校平范围在±4度之间。只要激光束不再闪烁，则表示测量仪已经完成找平的工作。
如果仪器无法自动找平，例如仪器的放置位置的水平倾斜度超过4度，激光束会持续闪烁，此时必须把仪器移动到平坦的水平的位置上，并且静待仪器自动找平。
如果在测量中途碰了仪器或移动了仪器，仪器会重新自动找平。此时，最好拿一个基准点重新检查水平激光束和垂直激光束的位置，以避免测量错误。
不使用自动找平功能时的测量工作 （参考插图 D）
不使用自动找平功能测量时必须把起停开关 7 推移到 "o n" 的位置。测量时如果不使用自动找平功能，激光束会保持在闪烁的状态。
关闭了自动找平功能后，便可以把测量仪拿在手上，或者放在合适的底垫上操作。进行交叉测量时，水平激光束和垂直激光束的交叉角便不会被强制成90度。
找平精度
影响精度的因素
操作环境的温度是最大的影响因素。尤其当温度从地面朝著天花板逐渐改变时，极可能改变激光束的投射方向。
由于接近地面的温度积层最大，所有当测量距离超过20米时最好把仪器安装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。
除了外部影响，对设备特殊的影响（例如掉落或强烈撞击）也会导致出现偏差。因此，每次工作前都要检查校准准确性。
先检查水平激光束的高度精度及找平精度，然后再检查垂直激光束的找平精度。
如果在检查时发现测量仪器的偏差超过最大极限。必须把仪器交给博世顾客服务处修理。

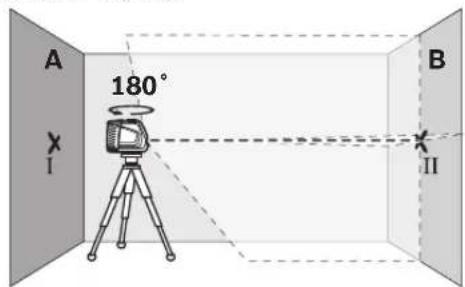

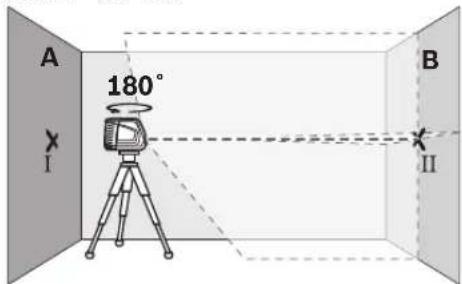

检查水平激光束的高度精度
针对这项检查，您必须找一段无障碍物的 5 米长线段，而且该测量线段必须介于两面墙 A 和 B 之间。
- 把测量仪安装在三脚架上，并把三角架摆在靠近墙 A 的位置，或者把仪器放置在靠近墙的坚实、平坦的地面上。开动测量仪，并选择有自动找平功能的交叉测量。
- 把激光束对准比较靠近的墙 A，并让测量仪找平。找出激光束在墙上的交叉点，并在该点的中心位置打上记号（点 I）。
- 把测量仪旋转 180 度，让仪器找平。找出激光束在墙 B 上的交叉点，并在该点的中心位置打上记号（点 II）。
- 把测量仪移近墙 B （无须旋转测量仪），开动测量仪，并让仪器找平。
- 调整测量仪的高度 （借助三脚架，必要时得使用垫块），让激光束的交叉点，准确地投射在墙 B 的点 II 上。
- 把测量仪旋转 180 度，但是不可改变测量仪的高度。调整测量仪，让垂直方向的激光束穿过墙 A 的点 I。让测量仪找平，并且在墙 A 的激光束交叉点上做记号（点 III）。
- 墙 A 上点 I 和点 III 的差距 d，便是测量仪的实际高度偏差。
您可以使用以下的公式计算最大的许可偏差 dmax :
dmax= 两倍的墙壁间距 x0.3 毫米 / 米
范例：如果墙壁的间距为 5 米，那麼最大的许可偏差
dmax=2×5 米×0.3毫米／米=3毫米。所以记号之间的距离，不可以超过3毫米。

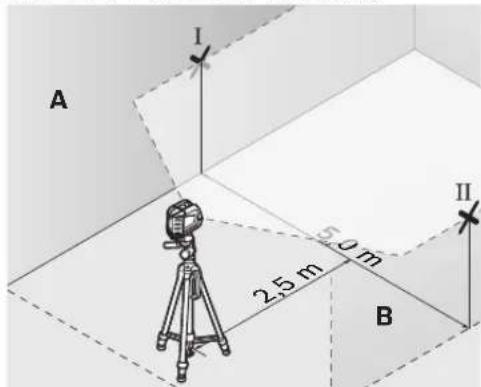

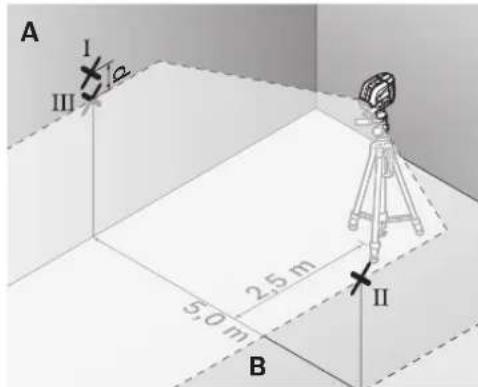

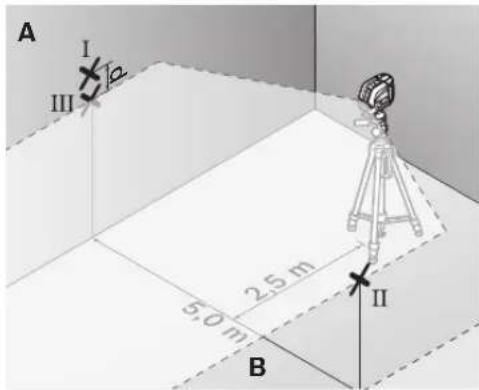

检查水平方向的激光束的找平精度
针对这项检验，您需要一个无障碍物的 5 x 5 米空旷场地。
- 把测量仪摆放在坚固、平坦，而且到墙 A 和墙 B 等距的位置上。让测量仪在水平方向找平。
- 在距离测量仪 2.5 米处的墙上寻找激光束的投射点，并在该点的中心打上记号（墙 A 上的记号为点 I，墙 B 上的记号为点 II）。
- 把测量仪旋转 180 度后，再把仪器移动到 5 米远的位置上。让仪器找平。
- 调整测量仪的高度 （借助三脚架，必要时得使用垫块），让激光束的中心点，准确地落在墙 B 的点 II 上。
178|中文
- 在墙 A 上寻找激光束的中心点并打上记号，此记号便是点 III（点 III 应该为在点 I 的正上方或正下方）。
- 墙 A 上点 I 和点 III 之间的距离 d，是测量仪在水平方向的实际偏差值。
您可以使用以下的公式计算最大的许可偏差 dmax :
dmax = 两倍的墙壁间距 × 0.3 毫米 / 米
范例：如果墙壁的间距为 5 米，那麼最大的许可偏差
dmax = 2 × 5 米 × 0.3 毫米 / 米 = 3 毫米。所以记号之间的距离，不可以超过 3 毫米。

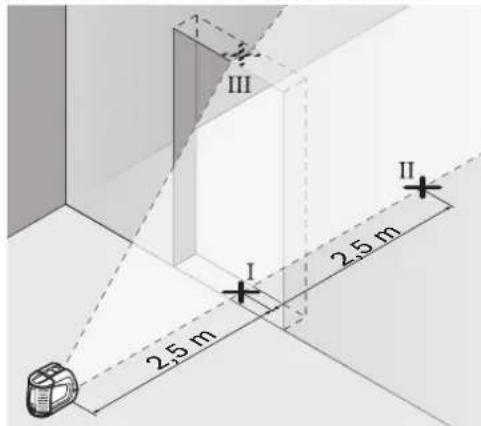

检查垂直方向的激光束的找平精度
针对这项检验，您必须寻找一处有门孔而且地板坚实的场地。此外，门孔的前后两侧至少要有 2.5 米的空间。
- 把测量仪放置在距离门孔 2.5 米处的坚实、平坦的地面上（不可以使用三脚架）。让测量仪在交叉测量的功能上找平，并且把激光束朝向门孔。
- 找出投射在门孔地板上的垂直激光束的中心点，并在该中心点打上记号（点 I）。在门孔的另一侧约 5 米远处再做一个记号（点 II），在门孔的上缘做第三个记号（点 III）。
- 把测量仪移动到门孔的另一侧，并将它放置在点 II 的后面。让仪器找平，并且调整好激光束，垂直激光束的中心必须穿过点 I 和点 II。
- 投射在门孔上缘的激光束的中心点和点 III 之间的距离 d，便是测量仪在垂直方向的实际偏差。
- 测量门孔的高度。
您可以使用以下的公式计算最大的许可偏差 dmax :
dmax= 两倍的门孔高度 x 0.3 毫米 / 米
范例：如果门孔的高度为 2 米，那麼最大的许可偏差
dmax=2×2 米×0.3毫米/米=1.2毫米。所以
记号之间的距离，不可以超过 1.2 毫米。
有关操作方式的指点
▶ 记号一定要打在激光束的中心位置。激光束的宽度会随著距离的远近而改变。
使用找准片工作
使用找准片 12 可以帮助仪器对准参考线段，也可以让垂直激光束和参考线段成 45 度角或 90 度角。
把三角架接头 6 拧入找准片上的销钉 16 中。根据需要的角度调整仪器的朝向，垂直激光必须准确地穿过找准片上的缺口 13，14 或 15。
利用找准片 12 的找准缺口 13，14 或 15，来对准参考线段。
使用测量板工作（附件）（参考插图EF）
借助测量板 20，可以把地板上的激光记号点，或者把激光的高度转载到墙上。
使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转载到其它的位置。因此不必重新调整测量仪的高度。
测量板 20 覆盖了反射膜，可以帮助操作者在远距离或日照强烈的环境中辨识激光束。当您的视线与激光平行时，才能体会反射膜的加强激光功能。
使用三脚架工作（附件）
三脚架不仅是一个稳固的固定底垫，而且还能够调整测量高度。把测量仪的三脚架接头6拧入三脚架的1/4英寸螺杆中，使用三脚架的固定螺丝固定好仪器。
操作仪器时使用激光接收器（附件）
(参考插图 G)
在光线不利操作的环境中（操作环境太亮，直接日照）以及测量距离很远时，为了容易辨识激光可以使用激光接收器21。使用激光接收器时得开动脉冲功能（参考“脉冲功能”，页数176）。
激光辨识镜（附件）
激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。
激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。
工作范例（参考插图 H-K）
以 45 度角铺地板砖 （参考插图 J）
把三角架接头 6 拧入找准片上的销钉 16 中。把仪器移动到找准片 12 中央的凸起上，并让垂直激光准确地通过找准缺口 15。接著再移动找准片让找准缺口 13 或 14 对准辅助线。
使用交叉测量或垂直测量时，投射在地板的垂直激光束会和参考线段成 45 度角。您可以根据这道激光束铺地板砖。
把地板上的点（铅垂线）转载到天花板上（参考插图K）
以即将转载到天花板的点为中心画一个十字。把找准片 12 放在画好的十字上，让找准缺口 13 及找准缺口 14 对准十字线。
把三角架接头 6 拧入找准片上的销钉 16 中。把仪器移动到左边或右边的凸起上。并让垂直激光通过找准缺口 13 或 14。选择垂直测量功能，此时在仪器上端的天花板上会出现一道光束线段，找出线段的中心点并打上记号。
把安装在找准片上的测量仪旋转 90 度。注意，旋转测量仪时切勿移动找准片。等待仪器找准完毕后，便可以在垂直激光束与事先画好的记号的交叉点做上标记。这个交叉位置的标记便是转载后的对应点。
维修和服务
维修和清洁
储存和搬运测量仪器时，务必把仪器放入保护套 17 及提箱 18 中。
测量仪器必须随时保持清洁。
不可以把仪器放入水或其它的液体中。
使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。
务必定期清洁激光出口，清洁时不可以在出口残留绒毛。
送修时务必把测量仪器装入保护套 17 及提箱 18 中。
附件
保护套 17.... 1609 203 X77
提箱 18 2605438682
激光辨识镜 19 2607 990 031
带脚架的测量板 20 …… 2607002195
激光接收器 21 0601069100
工地用三脚架 BS 150 0601096B00
通用支撑 BM1 0601015A00
伸缩杆 BT 350 0601015B00
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：
www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。
如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。
有关保证，维修或更换零件事宜，请向合格的经销商查询。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区滨康路 567 号
邮政编码：310052
免费服务热线：4008268484
传真：(0571) 87774502
电邮：contact.ptcn@cn.bosch.com
www.bosch-pt.com.cn
羅伯特·博世有限公司
香港北角英皇道 625 號 21 樓
客戶服務熱線：+852 2101 0235
傳真：+852 2590 9762
電郵：info@hk.bosch.com
網站：www.bosch-pt.com.hk
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
处理废弃物
必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。
不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的家庭垃圾中！
保留修改权
