Loại sản phẩm	Máy đo khoảng cách laser dạng chéo
Nhãn hiệu	Bosch
Mẫu mã	GLL 2-50 Professional
Kích thước (D x R x C)	120 x 65 x 115 mm
Trọng lượng	0,35 kg (kèm pin)
Nguồn cấp	2 pin AA (1,5 V)
Phạm vi đo	Lên đến 50 m (có máy thu)
Độ chính xác cân bằng	± 0,3 mm/m
Tự cân bằng	Có, phạm vi cân bằng ±4°
Số chùm tia	2 đường chéo (ngang và dọc)
Cấp laser	Cấp 2 (635 nm, < 1 mW)
Chức năng chính	Đo khoảng cách, cân bằng, vạch đường
Bảo trì và vệ sinh	Lau bằng vải mềm và khô, tránh dung môi
An toàn	Không nhìn trực tiếp vào chùm tia laser
Phụ tùng thay thế và khả năng sửa chữa	Pin có thể thay thế bởi người dùng; sửa chữa tại trung tâm được ủy quyền của Bosch
Thông tin chung	Sử dụng trong nhà và ngoài trời (có máy thu)

Câu hỏi thường gặp - GLL 2-50 Professional BOSCH

Bosch GLL 2-50 Professional sử dụng loại pin nào?

Nó sử dụng 2 pin AA (1,5 V). Để có thời lượng pin tối ưu, hãy ưu tiên pin kiềm.

Phạm vi đo tối đa là bao nhiêu?

Phạm vi lên đến 50 m khi sử dụng máy thu laser. Không có máy thu, khoảng 20 m tùy điều kiện ánh sáng.

Máy cân bằng laser có tự cân bằng không?

Có, nó tự cân bằng với phạm vi cân bằng ±4°. Tự động cân bằng khi đặt trên bề mặt ổn định.

Làm thế nào để vệ sinh thiết bị?

Sử dụng vải mềm và khô. Tránh dung môi hoặc hóa chất mạnh. Lau nhẹ nhàng thấu kính bằng vải microfiber.

Tôi có thể sử dụng máy đo này ngoài trời không?

Có, nhưng tia laser khó nhìn dưới nắng gắt. Để sử dụng ngoài trời, nên dùng máy thu laser.

Độ chính xác cân bằng là bao nhiêu?

Độ chính xác là ±0,3 mm/m, tức là độ lệch 0,3 mm mỗi mét khoảng cách.

Làm thế nào để thay pin?

Mở ngăn chứa pin ở dưới thiết bị, lắp 2 pin AA đúng cực, sau đó đóng nắp lại.

Phải làm gì nếu thiết bị không bật?

Kiểm tra pin trước: thay pin nếu cần. Đảm bảo ngăn chứa sạch. Nếu vẫn không được, hãy liên hệ dịch vụ hậu mãi Bosch.

Mẫu này có chiếu nhiều đường không?

Có, nó chiếu hai đường chéo: một ngang và một dọc, cho phép căn chỉnh chính xác theo hai trục.

Tôi có thể tải hướng dẫn đầy đủ ở đâu?

Hướng dẫn có sẵn miễn phí dưới dạng PDF tại notice-facile.com. Bạn có thể tải trực tiếp từ trang sản phẩm.

HƯỚNG DẪN NGƯỜI DÙNG GLL 2-50 Professional BOSCH

Tiếng Việt.... Trang 202

عربي 210

216 صفحه فارسی

3|

4

5

Các Nguyên Tắc An Toàn

Phải dọc và chú ý mọi hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc với dụng cụ đo. Khi sử dụng dụng cụ đo không phù hợp với các hướng dẫn ở trên, các thiết bị

bảo vệ được tích hợp trong dụng cụ đo có thể bị suy giảm. Không bao giờ được làm cho các dấu hiệu cảnh báo trên dụng cụ do không thể dọc được. HÃY BẢO QUẢN CẦN THẦN CÁC HƯỚNG DẮN NÀY VÀ ĐƯA KÊM THEO KHI BẠN CHUYỀN GIAO DỤNG CỤ ĐO.

▶ Lưu ý – Việc sử dụng để hoạt động khác với mục đích thiết kế hay thiết bị điều chỉnh hoặc ứng dụng với qui trình khác với những gì để cập ở dây đều có thể dẫn đến phối nhiễm bức xạ nguy hiểm.
▶ Dụng cụ do được cung cấp kèm theo một nhân cảnh báo (được đánh số 10 trong phân mô tả chi tiết của dụng cụ do trên trang hình ảnh).

▶ Nếu bản văn của nhân cảnh báo không phải là ngôn ngữ của nước bạn, hãy dán nhân cảnh báo được cung cấp bằng ngôn ngữ của nước bạn chống lên trước khi vận hành cho lân dấu tiên.

Không để tia la-ze hướng về phía người hoặc động vật và không nhìn vào tia la-ze trực tiếp hoặc qua phần chiếu. Như vậy, bạn có thể làm lóa mắt người khác, dẫn đến tai nạn hoặc gây hỏng mắt.

▶ Nếu tia la-ze hướng vào mắt, bạn phải nhằm mắt lại và ngay lập tức xoay dấu để tránh tia-laze.
▶ Không thực hiện bất cứ thay đổi nào tại thiết bị la-ze.
▶ Không được sử dụng kính nhìn laze như là kính bảo hộ lao động. Kính nhìn laze được sử dụng để cải thiện sự quan sát lường laze, nhưng chúng không bảo vệ chống lại tia bức xạ laze.
▶ Không được sử dụng kính nhìn laze như kính mát hay dùng trong giao thông. Kính nhìn laze không đủ khả năng báo vệ hoàn toàn UV (tia cực tím) và làm giảm sự cảm nhận màu sắc.
▶ Chỉ giao dụng cụ đo cho chuyên viên có trình độ chuyên môn và sử dụng phụ tùng chính hàng sửa chữa. Điều này đảm bảo cho sự an toàn của dụng cụ đo được giữ nguyên.
▶ Không cho phép trẻ em sử dụng dụng cụ đo laze mà thiếu sự giám sát. Chứng có thể vô tình làm người khác mù mắt.
▶ Không được vận hành dụng cụ đo ở môi trường để gây cháy nổ, ví dụ như ở gần nơi có loại chất lỏng để cháy, khí gas hay rác. Các tia lửa có thể hình thành trong dụng cụ đo và có khá năng làm rác cháy hay ngún khói.

Glữ dụng cụ đo tránh xa máy điều hòa nhịp tim. Nam chậm bên trong dụng cụ đo sản sinh ra một trường có thể làm hư hỏng chức năng của máy điều hòa nhịp tim.

Cắt giữ dụng cụ do tránh xa các thiết bị ghi và chứa dữ liệu từ tính hoặc các thiết bị nhạy cảm với từ tính. Sự tác động của nam châm có thể làm cho dữ liệu bị xóa, không thể phục hồi lai được.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Xin vui lòng mở trang gập có hình ảnh miêu tả dụng cụ đo và đề mở nguyên như vậy trong khi đọc các hướng dẫn sử dụng.

Dành Sử Dụng

Dụng cụ đo được thiết kế để xác định và kiểm tra các mục ngang và dọc (thắng đúng).

Thông số kỹ thuật

Máy Laze lấy mục ngangvà dọc	GLL2-50
Mã số máy	3 6 0 1 K 6 3 1 ..
Tẩm hoạt động
- Tiêu chuẩn	20 m
- Có chế độ xung tín hiệu	15 m
- Có thiết bị thu laze	50 m
Cốt Thủy Chuấn Chính Xác	± 0,3 mm/m
Phạm vi tự lấy cốt thủy chuẩn(tiêu biểu)	± 4^
Thời gian lấy cốt thủy chuẩn,tiêu biểu	<4 s
Nhiệt độ hoạt động	-1 0^ C . . . +5 0^ C
Nhiệt độ lưu kho	-2 0^ C . . . +7 0^ C
Độ ẩm không khí tương đối,tối đa	90 %
Cấp độ laze	2
Loại laze	635 nm,<1 mW
C_6	1
thời gian ngắn nhất của xungđộng	1/1600 s
Phân kỳ Tia laser	0,5 mrad (Góc đáy)
Phân gắn giá dỡ	1/4"
Pin	3 x 1 , 5 V L R 6 ( A A )
Thời gian hoạt động, khoảng	12 h
Tự động ngắt mạch sau khoảng	30 min
Trọng lượng theo Qui trìnhEPTA-Procedure 01:2014(chuẩn EPTA 01:2014)	0,45 kg
Kích thước	118 x 57 x 89 mm
Mức độ báo vệ	IP 54(ngăn được bụi vànước văng vào)

Dụng cụ đo có thể nhận biết rõ ràng bằng chuỗi số dòng 9 trên nhân ghi loại máy.

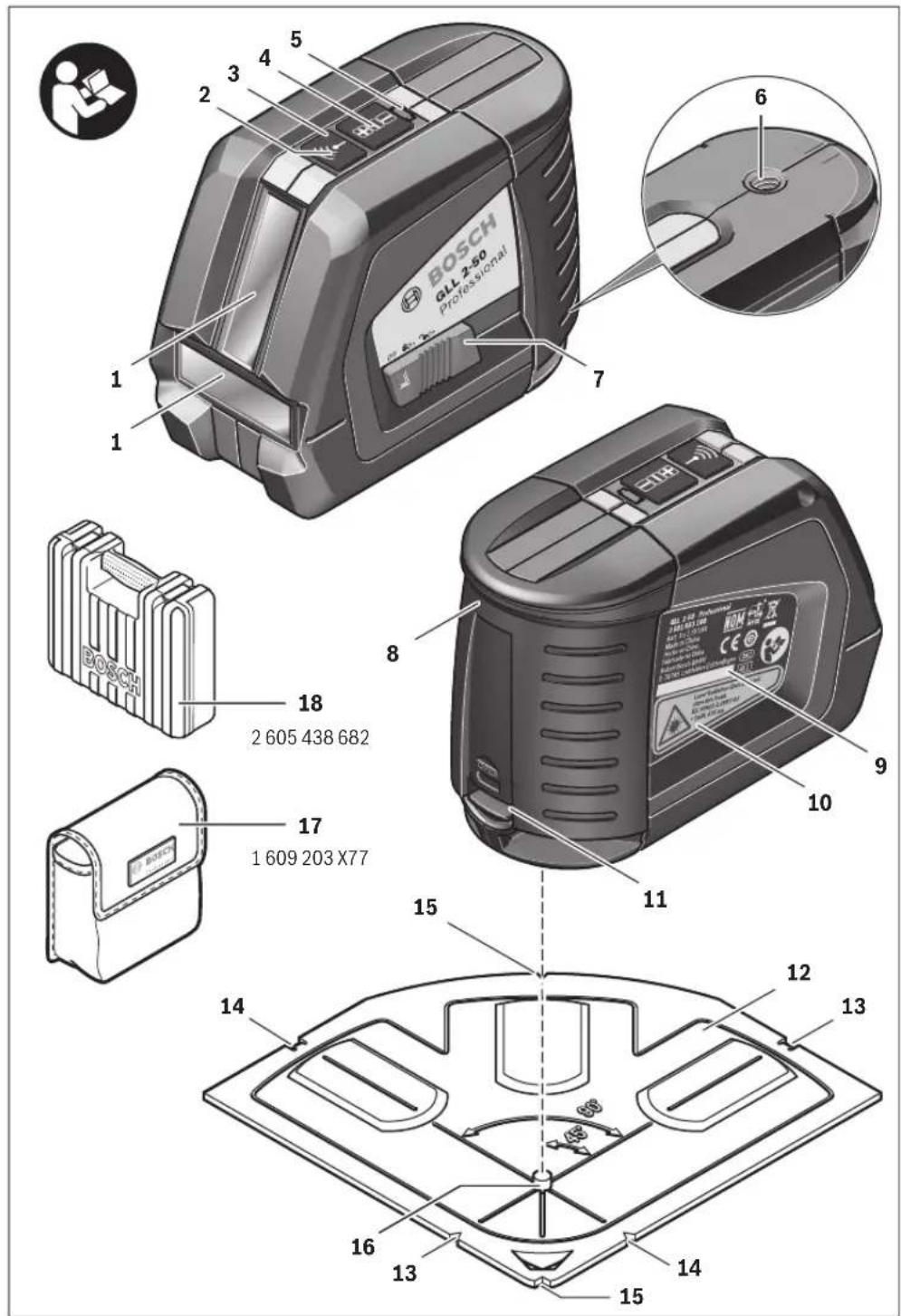

Biểu trưng của sản phẩm

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa dụng cụ đo trên trang hình ảnh.

1 Cửa chiếu luống laze
2 Đèn báo chức năng xung tín hiệu
3 Núm chức năng xung tín hiệu

204|Tiếng Việt

4 Núm chế độ vận hành
5 Hiền thị pin
6 Phân gán giá dỗ 1/4"
7 Công tắc Tất/Mỏ
8 Nắp đây pir
9 Số mã dòng
10 Nhân cảnh báo laze
11 Lây cài nắp dạy pin
12 Dương định hướng ngắm*
13 Phân trợ giúp ngấm thẳng trên dưỡng định hướng ngấm ở° 0
14 Phân trợ giúp ngấm thẳng trên dưỡng định hướng ngấm ở° 9 0
15 Phân trợ giúp ngấm thẳng trên dưỡng định hướng ngấm ở° 45
16 Chốt trụ trên dưỡng định hướng ngắm
17 Túi xách bảo vệ*
18 Hộp dụng*
19 Kính nhìn laze*
20 Thước bảng có đế*
21 Thiết bị thu laze*
* Các phụ tùng được minh họa hay mô tả không nằm trong tiêu chuẩn hàng hóa được giao kèm.

Sự lắp vào

Lắp/Thay Pin

Chỉ sử dụng pin kiểm-mangan.

Đế mỏ nắp đây pin 8, nhân lấy cải của nắp đây pin 11 theo chiều mũi tên và tháo nắp đây pin ra. Lắp pin được cung cấp kèm theo vào. Khi lắp vào, hấy lưu ý lắp đúng dấu cực của pin theo như ký hiệu ghi bên trong khoang lắp pin.

Khi đèn chỉ báo của pin 5 lóe sáng đó, phải thay pin ra.

Luôn luôn thay tất cả pin cùng một lần. Chỉ sử dụng pin cùng một hiệu và có cùng một điện dung.

Tháo pin ra khởi dụng cụ đo khi không sử dụng trong một thời gian không xác định. Khi cắt lưu kho trong một thời gian không xác định, pin có thể bị ăn mòn và tự phóng hết điện.

Vận Hành

Vận hành Ban đầu

Bảo vệ dụng cụ đo tránh khởi ẩm ướt và không để bức xạ mặt trời chiếu trực tiếp vào.
▶ Không được dễ dụng cụ do ra nơi có nhiệt độ cao hay thấp cực độ hay nhiệt độ thay đổi thái quá. Như ví dụ sau, không được dễ dụng cụ do trong xe ô tô trong một thời gian dài hơn mức bình thường. Trong trường hợp có sự thay đổi nhiệt độ thái quá, hãy để cho dụng cụ đo điều chỉnh theo

nhiệt độ chung quanh trước khi đưa vào sử dụng. Trong trường hợp ở trạng thái nhiệt độ cực độ hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo có thể bị hư hỏng.

Tránh không để dụng cụ đo bị va đập mạnh hay rót xuống. Sau khi vó ngoài bị va đập mạnh, luôn luôn cân phải thực hiện việc kiểm tra lại độ chính xác trước khi tiếp tục công việc (xem "Cốt Thủy Chuẩn Chính Xác").
▶ Tất dụng cụ đo trong lúc vận chuyển. Khi tất máy, bộ phận lấy cốt thủy chuẩn được khóa lại, bộ phận này có thể bị hư hỏng trong trường hợp bị di chuyển cực mạnh.

Tất và Mỏ

Đế mở dụng cụ đo, dấy công tắc Tất/Mở 7 về vị trí “☑ on” (khi không vận hành với chế độ lấy cốt thủy chuẩn tự động) hay về vi trí “☑ on” (khi vận hành với chế độ lấy cốt thủy chuẩn tự động). Ngay sau khi mở máy, dụng cụ đo phóng lượng laze ra khởi các của chiếu 1.

▶ Không được chĩa luống laze vào con người hay động vật và không được tự chính bạn nhìn vào luống laze, ngay cả khi từ một khoảng cách lớn.

Đế tắt dụng cụ đo, đáy công tắc Tất/Mở 7 về vị trí "off". Khi tắt máy, bộ phận lấy cốt thủy chuẩn được khóa lại.

Khử Hoạt Chức Năng Tất Tự Động

Dụng cụ đo tự động ngắt mạch sau khoảng thời gian vận hành 30 phút. Đế khử hoạt chức năng tất tự động, giữ nhân núm chế độ hoạt động 4 trong khoảng 3 giây và cùng lúc cho dụng cụ đo hoạt động. Khi chức năng tự động tất được khử hoạt, các đường chiếu laze sẽ nhập nháy nhanh sau 3 giây.

▶ Không được mở dụng cụ do rối để mặc đó, và tất dụng cụ đo ngay sau khi sử dụng xong.

Những người khác có thể bị luống laze làm mù mắt. Để khởi hoạt chức năng tất tự động, tất dụng cụ đo và sau đó mở lên lại (không nhân núm chế độ hoạt động 4).

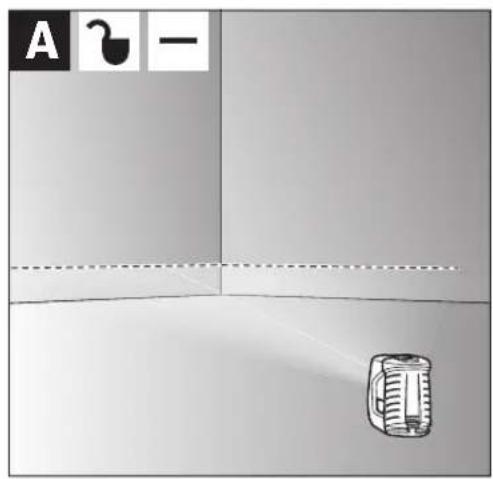

Chế độ hoạt động (xem hình A–D)

Dung cụ đo có ba chế độ hoạt động trong phạm vi mà ban có thể tùy chọn vào bất cứ lúc nào:

• Vận hành với chức năng lấy mục Ngang “-”: Chiếu ra một đường laze ngang,
• Vận hành với chức năng lấy mục dọc "I": Chiếu ra một đường laze thẳng đúng,
• Vận hành với chức năng lấy mục ngang và dọc “+”: Chiếu ra đường laze ngang và thẳng đúng.

Sau khi mở máy, dụng cụ đo nằm ở chế độ lấy mục laze ngang và doc. Đế thay đổi chế độ hoạt động, nhân núm chế độ hoạt động 4.

Ta có thể chọn cả ba chế độ hoạt động có hoặc không có chức năng lấy cốt thủy chuẩn tự động.

Tiếng Việt|205

Chức Năng Xung Tín Hiệu

Khi vận hành với thiết bị thu laze 21, phải cho chức năng xung tín hiệu hoạt động, – độc lập với chế độ hoạt động được lựa chọn.

Trong chức năng xung tín hiệu, đường chiếu laze nhập nháy ở tấn số rất cao và vì thể nên bộ thu laze 21 có thể nhân biết được.

Đế chức năng xung tín hiệu hoạt động, nhận núm 3. Khi chức năng xung tín hiệu hoạt động, đèn báo chức năng xung tín hiệu 2 sáng lên màu xanh lá.

Khi chức năng xung tín hiệu hoạt động, thì sự nhìn thấy đường laze bằng mất người bị giám đi. Vì thế, đóng chức năng xung tín hiệu lại bằng cách nhân núm 3 lai lân nữa khi vận hành mà không có thiết bị thu laze. Khi chức năng xung tín hiệu được tất đi, đèn báo chức năng xung tín hiệu 2 không hoạt động.

Lấy Cốt Thủy Chuẩn Tự Động

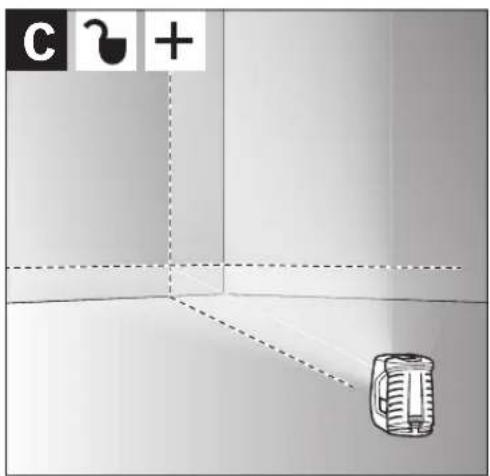

Vận Hành với Chức Năng Lấy Cốt Thủy Chuẩn Tự Động (xem hình C)

Đặt dụng cụ đo lên trên một mặt bằng và được kê dỡ chắc chắn hoặc lắp vào giá đỡ máy ảnh có bán trên thi trường.

Khi vận hành với chế độ lấy cốt thủy chuẩn tự động, đầy công tắc Tất/Mỏ về vị trí 7 “💡 on”.

Sau khi mô máy, chức năng lấy cốt thủy chuẩn tư động bù trừ sự không đồng đều trong giới hạn lấy cốt thủy chuẩn tư đồng tử ±4°. Dung cụ đo lấy mục ngay sau khi các đường chiếu laze không còn nhập nhảy nữa.

Nếu chức năng lấy cốt thủy chuẩn tự động không thể hoạt động được, vd. bởi bề mặt nơi đặt dụng cụ đo có độ nghiếng lệch nhiều hơn 4° từ một bề mặt nằm ngang, lường laze nhập nháy. Trong trường hợp này, mang dụng cụ đo đến vị trí bằng phẳng và đội cho chức năng lấy cốt thủy chuẩn tự động vận hành.

Trong trường hợp mặt đất bị rung động hay thay đổi vi trí trong lúc vận hành, dung cụ đo tự động lấy mục trở lại. Để tránh gặp sai sót, hãy kiểm tra vị trí của đường chiếu laze ngang và thẳng đúng, đối chiếu với điểm chuẩn trong khi lấy lại cốt thủy chuẩn.

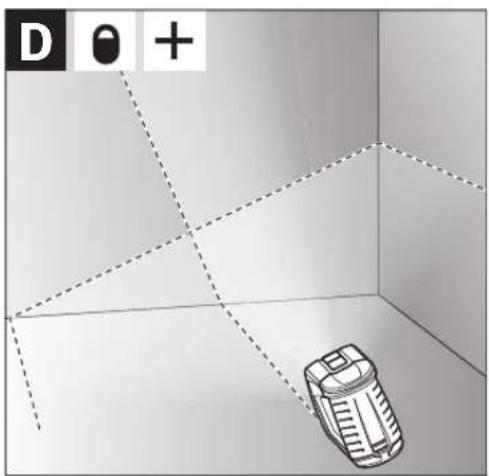

Vận Hành Không Có Chức Năng Lấy Cốt Thủy Chuẩn Tự Động (xem hình D)

Đế vận hành mà không có chức năng lấy cốt thủy chuẩn tự động, đáy công tắc Tất/Mở về vị trí 7

“o n ” ỨKHǎng lấy cốt thủy chuẩn tự động được tất đi, các đường chiếu laze nhập nháy liên tục. Khi chức năng lấy cốt thủy chuẩn tự động được tất đi, có thể dùng tay để giữ dụng cụ đo hay đặt trên một mặt nghiêng. Trong vận hành lấy mục đường ngang và thẳng đúng, hai đường chiếu laze không nhất thiết phải giao nhau để tạo thành góc vuông.

Cốt Thủy Chuẩn Chính Xác

Những Ảnh Hương Đến độ Chính xác

Nhiệt độ chung quanh có ánh hưởng lớn nhất. Đặt biết là sự thay đổi nhiệt độ xảy ra từ mặt đất toa lên có thể làm lệch luống laze.

Bời vì sự khác biệt lớn nhất của các tầng nhiệt độ là ở nơi gần mặt đất, nên luôn luôn lắp dụng cụ đo lên giá đã khi khoảng cách đo nằm ngoài tâm 20 m. Nếu có thể, cũng nên đặt dụng cụ đo vào chính giữa khu vực làm việc.

Bên cạnh các tác động ngoài, các tác động ảnh hưởng trực tiếp tới thiết bị (như rơi hoặc va đập mạnh) có thể gây ra các sai lệch. Do đó, hãy kiểm tra mức độ chính xác trước khi bắt đầu công việc.

Trước tiên, kiểm tra chiếu cao và cả cốt thủy chuẩn chính xác của đường laze ngang, sau đó là cốt thủy chuẩn chính xác của đường laze thẳng đúng.

Nếu giả như dụng cụ do chếch hướng vượt mức tối đa tại một trong những lân kiểm tra, xin vui lòng mang đến trạm phục vụ hàng đã bán của Bosch để được sửa chữa.

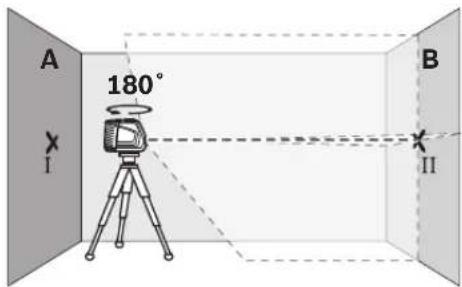

Kiểm Tra Độ Chính Xác Chiêu Cao của Mục Ngang

Đối với kiểm tra loại này, khoảng cách đo tự do khoảng 5 m giữa tưởng A và B cần phải đặt trên một bề mặt ổn định.

- Lắp dụng cụ đo vào giá đỡ hay đặt trên một bề mặt ổn định và bằng phẳng gân tưởng A. Cho dụng cụ đo hoạt động. Chơn chức năng lấy mực đường ngang và dọc với chế độ lấy cốt thủy chuẩn tự động.

- Huống thẳng luống laze ngang vào tưởng A cận bên và để dụng cụ đo lấy mục. Đánh dấu tâm điểm nơi các đường laze giao nhau trên tưởng (diểm 1).

206|Tiếng Việt

• Xoay dụng cụ đo vòng quanh 180°, cho dụng cụ đo lấy mục và đánh dấu điểm giao nhau của các đường laze nằm trên tưởng đối diện B (điểm II).
• Đưa sát vào tưởng B mà không phải xoay dụng cụ đo. Cho dụng cụ đo hoạt động và chiếu vào.

- So chỉnh chiếu cao của dụng cụ đo (nếu cản, sử dụng giá dỡ hay dùng vật kê bên dưới) sao cho điểm giao nhau của các đường laze chiếu chính xác vào tiêu điểm II đã được đánh dấu trước đó trên tưởng B.

• Không làm thay đổi chiếu cao, xoay dụng cụ do vòng quanh 180°. Rơi thẳng vào tưởng A cách sao cho đường laze thẳng đúng di qua điểm I đã được đánh dấu trước đó, Cho dụng cụ đo lấy mục và đánh dấu điểm giao nhau của các đường laze nằm trên tưởng A (điểm III).
• Sự sai biết d của cả hai tiêu điểm được đánh dấu I và III trên tưởng A phần ánh chiếu cao thực tế bị lệch của dụng cụ đo.

Độ trêch hướng tối đa (max) cho phép d_max được tính toán như sau:

d_max = gập đôi khoáng cách của hai tưởng x 0,3 mm/m

Ví dụ: Khoáng cách giữa hai tưởng là 5 mét, độ trêch hướng tối đa không được vượt quá d_max = 2 × 5 m × 0 , 3 m m / m = 3 m m. Vì v ấy, các điểm đánh dấu không được cách nhau quá 3 mm.

Kiểm Tra Cốt Thủy Chuẩn Chính xác của Mục Ngang

Đối với kiểm tra loại này, cân có bề mặt trống khoáng 5 x 5 m.

- Đàn đặt dụng cụ đo lên trên một bề mặt bằng và ổn định giữa hai tưởng A và B. Cho dụng cụ đo lấy mục trong khi vận hành với chức năng lấy mục đường ngang.

- Tại kho âng cách 2,5 m tính từ dụng cụ đo, đánh dấu tâm điểm của đường laze trên cả hai tưởng (diểm I trên tưởng A và điểm II trên tưởng B).

• Dàn đặt dụng cụ đo cách 5 m và xoay 180° và cho dụng cụ đo lấy mục.
• Chính đặt chiếu cao của dụng cụ đo (nếu cân, sử dụng giá dỡ hay dùng vật kê bên dưới) sao cho tâm điểm của đường laze chiếu chính xác vào tiêu điểm II đã được đánh dấu trước đó trên tưởng B.
• Đánh dấu tâm điểm của đường laze như điểm III (năm thăng trên hay dưới điểm I) trên tưởng A.
• Sự sai biết d của cả hai điểm được đánh dấu I và III trên tưởng A phán ánh chiếu cao thực tế bị trêch của dụng cụ đo so với bề mặt phẳng.

Tiếng Việt|207

Độ trêch hương tối đa (max) cho phép d_max được tính toán như sau:

d_max = gập đôi khoảng cách của hai tưởng x 0,3 mm/m

Ví dụ: Khoáng cách giữa hai tưởng là 5 mét, độ trệch hướng tối đa không được vượt quá d_max = 2 × 5 m × 0 , 3 mm / m = 3 mm. Vì v ấy, các điểm đánh dấu không được cách nhau quá 3 mm.

Klém Tra Cốt Thủy Chuẩn Chính xác của Mục Thắng Đúng

Đối với kiểm tra loại này, khung cửa trống cân mỗi bên cửa rộng ít nhất là 2,5 m (trên một bề mặt ổn định).

- Đặt dụng cụ đo trên một bề mặt bằng phẳng và ổn định (không đặt trên giá đã) cách khung của trống 2,5 mét. Để dụng cụ đo lấy mục trong khi vận hành với chức năng lấy mục ngang và doc, và rại trục tiếp luống laze vào khung của trống.

- Đánh dấu tâm điểm của đường laze thẳng đúng ngay tại sàn nhà dưới khung cửa trống (điểm I), và qua phía bên kia khung cửa trống với khoảng cách là 5 m (điểm II) và ngay tại cạnh trên của khung cửa trống (điểm III).

- Đặt dung cụ đo phía bên kia khung cửa trống ngay đẳng sau điểm II. Cho dụng cụ đo lấy mục và cân chính đường laze thẳng đúng cách sao cho tâm điểm của nó di chính xác qua các điểm I và II.

- Sự sai biệt d giữa điểm III và tâm điểm của đường laze tại canh trên của khung cửa trống phần ảnh sự trêch hướng thực tế của dụng cụ đo so với mặt phẳng đúng.

- Do chiếu cao của khung của trống.

Độ trêch hướng tối đa cho phép d_max được tính toán như sau:

d_max = gập đôi chiếu cao của khung của trống x 0.3 mm/m

Ví dụ: Khung cửa trống có chiều cao là 2 mét, sự trêch hướng tối đa cho phép là

d_max = 2 × 2 m × 0, 3 mm/m = 1, 2 mm. Vì v ấy, các điểm đánh dấu không được cách nhau quá 1,2 mm.

Hướng Dẫn Sử Dụng

▶ Luôn luôn sử dụng tâm điểm của đường laze để đánh dấu. Chiều rộng của đường laze thay đổi tùy theo khoảng cách.

Vận hành với Dương Định Huống Ngẩm

Với dưỡng định hướng ngắm 12, dụng cụ đo có thể chỉnh đặt dựa trên một mục định chuẩn hay mục laze thẳng đúng và có thể biểu thị tại một góc 45° hay 90° so với mục chuẩn.

Chính đặt dụng cụ do lên trên giá dỗ 6 vào chốt trụ 16 của dưỡng định hướng ngấm. Chính đặt cách sao cho dưỡng định hướng ngấm của đường laze thẳng đúng (tùy theo góc cần chính đặt) di qua tâm của phân trợ giúp ngấm thẳng 13, 14 hoặc 15.

Sắp đặt dưỡng định hướng ngắm 12 tương ứng với phần trợ giúp ngắm thẳng ở 13, 14 hay 15 dựa theo mực định chuẩn yêu cầu.

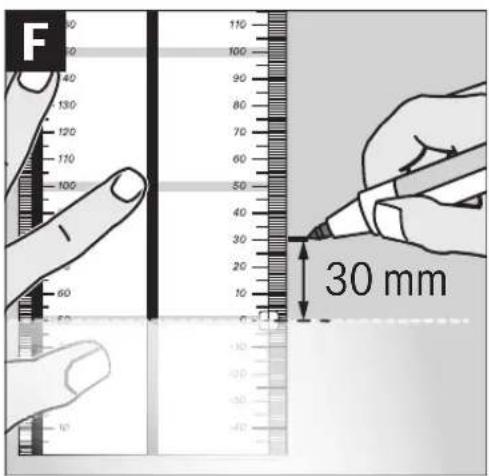

Vận hành với Thước Bảng (phụ tùng) (xem hình E - F)

Khi sử dụng với thước bằng 20, ta có thể chiếu tiêu điểm laze lên trên sàn nhà hay chiếu cao laze lên trên tưởng.

Với trường bằng không và với thước chia độ, ta có thể đo chỗ khuỷu hay khoảng cách đốc ngược theo chiếu cao yêu cầu hoặc chiếu vào một địa điểm khác. Cách thức này loại bổ sự cần thiết phải điều chỉnh dụng cụ đo cho thật chính xác đối với chiếu cao phải chiếu vào.

Thước bảng 20 được phủ chất liệu phân chiếu ở mặt ngoài để làm tăng mức độ nhìn thấy được luống laze ở một khoảng cách rộng hoặc dưới ánh sáng chói chang của mặt trời. Sự gia tăng cường độ sáng chí có thể nhìn thấy được khi nhìn song song với luống laze lên trên thước bảng.

Thao tác với Giá ba chân (phụ tùng)

Giá dô tao sư vững vàng, giúp đo và điều chỉnh được chiếu cao. Lắp dụng cụ đo vào phần gắn giá dô 6 lên trên cốt ren dương 1/4" của giá dô và văn chặt vít khóa giá dô cho chặt.

208|Tiếng Việt

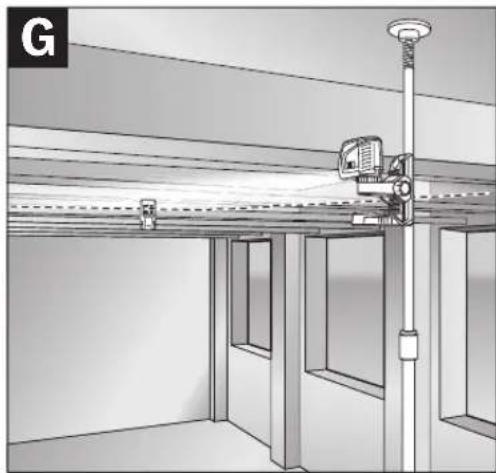

Vận hành với thiết bị Thu Laze (phụ tùng) (xem hình G)

Trong điều kiện ảnh sáng không thuận lợi (khu vực sáng chói, ảnh sáng mặt trời chiếu trực tiếp) hay là ở một khoảng cách lớn, hấy sử dụng thiết bị thu laze để cải thiện sự nhận biết đường chiếu laze 21. Khi vận hành với thiết bị thu laze, mô chức năng xung tín hiệu lên (xem “Chức Năng Xung Tín Hiệu”, trang 205).

Kính nhìn laze (phụ tùng)

Kính nhìn laze lọc bỏ ánh sáng xung quanh. Cách này làm cho mất nhìn thấy ánh sáng đó của tia laze sáng hơn.

▶ Không được sử dụng kính nhìn laze như là kính bảo hộ lao động. Kính nhìn laze được sử dụng để cải thiện sự quan sát lường laze, nhưng chúng không báo vệ chống lại tia bức xạ laze.
▶ Không được sử dụng kính nhìn laze như kính mát hay dùng trong giao thông. Kính nhìn laze không đủ khả năng bảo vệ hoàn toàn UV (tia cực tím) và làm giảm sự cảm nhận màu sắc.

Công việc theo Thí dụ (xem hình H-K)

Lót Gạch Sàn ở Góc 45° (xem hình J)

Chính đặt dụng cụ đo trên phân gắn giá dỡ 6 vào chốt trụ 16 của dưỡng định hướng ngấm. Chính đặt cách sao cho phân nhỏ ra ở giữa của dưỡng định hướng ngấm 12 mà đường laze thẳng đúng đi qua tâm của phân trợ giúp ngấm thẳng 15. Sau đó, so chính dưỡng định hướng ngấm bằng bộ phân trợ giúp ngấm thẳng 13 hay 14 căn cứ theo mục định chuẩn.

Đế vận hành với chức năng lấy mục ngang và dọc hay thẳng đúng, đường laze thẳng đúng trên sàn nhà chỉ góc 45° so với mục định chuẩn. So chỉnh gạch sản dựa trên đường này.

Chléu Tiêu Điểm Đường Thắng Dứng lên Trấn Nhà (xem hình K)

Vạch hai đường giao nhau tạo thành góc vuông đi qua điểm mà bạn muốn rại lên trấn nhà. Đặt đường định hướng ngấm 12 lên trên đường giao nhau và so chỉnh bằng bộ phân trợ giúp ngấm thẳng 13 và 14 trên điểm giao nhau.

Đặt dụng cụ đo lên trên giá dỡ 6 vào chốt trụ 16 của dưỡng định hướng ngấm. Chính đặt cách sao cho một trong hai phân nhỏ ra của dưỡng định hướng ngấm mà đường laze thẳng đúng di qua tâm của phân trợ giúp ngấm thẳng theo tương ứng 13 hay 14. Chọn chức năng vận hành lấy mục đường thẳng đúng và về tâm điểm của đường đi qua dụng cụ đo lên trên trấn nhà.

Xoay dụng cụ đo nằm trên dưỡng định hướng ngấm về 90°. Hây lưu ý không di chuyển vi trí của dưỡng định hướng ngấm. Sau khi lấy mục, về điểm giao nhau của đường laze thẳng đúng lên trên đường đã vạch trước đó. Điểm giao nhau của cả hai vạch là điểm chiếu thẳng đúng dây dơi.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Chỉ được bảo quản và vận chuyển dụng cụ do dụng trong túi xách bảo vệ 17 hay trong hộp dụng 18.

Luôn luôn giữ cho dụng cụ đo thật sạch sẽ.

Không được những dụng cụ do vào trong nước hay các chất lồng khác.

Lau sạch bụi bán bằng một mảnh vải mềm và ẩm. Không sử dụng bất cứ chất tây rửa hay dung môi nào.

Thuòng xuyên lau sạch bề mặt các cửa chiếu laze một cách kỹ lường, và lưu ý đến các tưa vải hay sợi chỉ.

Đế sửa chữa, chỉ gửi dụng cụ đo dụng trong túi xách bảo vệ 17 hay trong hộp dụng 18.

Phụ kiện

Túi xách bảo vệ 17....1 609 203 X77

Hộp dụng 18 2 605 438 682

Kính nhìn laze 19....2 607 990 031

Thuốc bằng có đế 20 ..... 2 607 002 195

Thiết Bj Thu Laze 21.0601069100

Giá ba chân BS 150 dùng trong xây dựng .... 0 601 096 B00

Bộ phận gá lắp phổ thông BM 1 ... 0 601 015 A00

Thanh kéo lông BT 350 ..... 0 601 015 B00

Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chí dưới đây:

www.bosch-pt.com

Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng.

Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Viêt Nam

Công ty Trách Nhiệm Hữu Hạn Robert Bosch

Viêt Nam, PT/SVN

Phường 25, Quận Bình Thạnh

Thành Phố Hồ Chí Minh

Viêt Nam

Tel.: [phone] Ext 413

Fax: [phone]

[e-mail]

www.bosch-pt.com

210 | عربي

تونس

صوتال
