BEDIENUNGSANLEITUNG PRO TS 3000 Toolson

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen TOOLSON Maschine.

HINWEIS:

Der Hersteller dieses Elektrowerkzeugs haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Elektrowerkzeug oder durch dieses Elektrowerkzeug entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

BEACHTEN SIE:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den BetriebdesElektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plas tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

ALLGEMEINE HINWEISE

- Überprüfen Sie nach dem Auspacken alle Teile auf even tu elle Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie dieses

Elektrowerkzeug erworben haben. Spätere Reklamationen werden nicht anerkannt.

• Überprüfen Sie den Lieferumfang auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Elektrowerkzeug vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem TOOLSON-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Elektrowerkzeugs an.

Lieferumfang

	1 x Tischkreissäge
	4 x Gestellbeine
	4 x Gummifüße
	2 x Querstreben kurz
	2 x Querstreben lang
	2 x Auflageblech kurz
	2 x Auflageblech lang
	1 x Absaugschlauch
	2 x Stützwinkel (rechts/links)
	1 x Spaltkeil
	1 x Schutzhaube
	1 x Schiebestock
	1 x Querschneidlehre (zweiteilig)
	1 x Längsanschlag (zweiteilig)
	32 Sechskantmuttern
	32 Unterlegscheiben
	28 Sechskantschrauben 12 mm
	2 Sechskantschrauben 25 mm
	2 Sechskantschrauben 50 mm
	1 x Sechskantschlüssel 10/24
	2 x Gabelschlüssel 10/13
	Bedienungsanweisung

Technische Daten

Baumaße L x B x H	900 x 570 x 1100 mm
Tischgröße	625 x 530 mm
Tischhöhe mit Untergestell	900 mm
ø Sägeblatt	250 x 30 x 2,4/1,6 24 Z
max. Schnitthöhe 90°	80 mm
Schwenkbereich	90°–45°
Schnittgeschwindigkeit m/min	75
Längsanschlag	470 mm
Schnittbreite li./re.	180/205 mm
Gewicht	21 kg
Antrieb
Motor V/Hz	230–240/50 Hz
Aufnahmeleistung P1	1800 W
Betriebsart	S6 40%
Leerlaufdrehzahl	5700 min ^-1
Motorschutz	IP20
Unterspannungs-Auslösung	ja
Stecker	Schuko
Technische Änderungen vorbehalten!
S6 ist ein Betrieb, der sich aus einer Folge identischer Zyklen zusammensetzt, von denen jeder eine Betriebszeit mit konstanter Belastung und eine Leerlaufzeit umfasst. Es tritt keine Stillstandszeit auf.

GERÄUSCHKENNWERTE

Schalleitungspegel LWA gemäß EN ISO 3744	112,9 dB(A)
Unsicherheit K 3 dB(A)
Schalldruckpegel LpA gemäß EN ISO 11201	104,7 dB(A)
Unsicherheit K 3 dB(A)

Hinweis: Die angegebenen Schallwerte sind nach einem genormten Prüfverfahren ermittelt worden und können verwendet werden, um verschiedene Elektrowerkzeuge miteinander zu vergleichen.

Zudem eignen sich diese Werte, um Belastungen für den Benutzer, die durch Schall entstehen, im Vorhinein einschätzen zu können.

Warnung! Abhängig davon, wie Sie das Elektrowerkzeug einsetzen, können die tatsächlichen Werte von dem angegebenen abweichen.

Ergreifen Sie Maßnahmen, um sich gegen Lärmbelastungen zu schützen. Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist.

Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Einsatzwerkzeuge, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

ANGABEN ZUR STAUBEMISSION

Die nach den „Grundsätzen für die Prüfung der Staubemission (Konzentrationsparameter) vor Holzbearbeitungsmaschinen“ des Fachausschusses Holz gemessenen Staubemissionswerte liegen unter 2 mg/m³. Damit kann beim Anschluss des Elektrowerkzeugs an eine ordnungsgemäße betriebliche Absaugung mit mindestens 20 m/s Luftgeschwindigkeit von einer dauerhaft sicheren Einhaltung des in der Bundesrepublik Deutschland geltenden TRK-Grenzwertes für Holzstaub ausgegangen werden.

Symbolerklärung

	Tragen Sie Gehörschutz.
	Tragen Sie eine Staubschutzmaske.
	Tragen Sie Augenschutz.
	Tragen Sie Schutzhandschuhe, wenn Sie am oder in der Nähe des Sägesblattes arbeiten.
	IndieserBedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.
	Lesen Sie die Bedienungsanleitung, bevor Sie mit diesem Elektrowerkzeug arbeiten.
	Beachten Sie die Anzeigen über die Laufrichtung des Werkstücks und des Sägeblattes

⚠ Sicherheitshinweise

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeiten

1 Halten Sie Ihren Arbeitsbereich in Ordnung
– Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2 Berücksichtigen Sie Umgebungseinflüsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

- Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

- Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

- Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3 Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4 Halten Sie andere Personen fern

- Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

- Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6 Überlasten Sie Ihr Elektrowerkzeug nicht

– Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7 Benutzen Sie das richtige Elektrowerkzeug

- Verwenden Sie keine leistungsschwachen Elektrowerkzeuge für schwere Arbeiten.

- Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8 Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.

– Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

– Tragen Sie bei langen Haaren ein Haarnetz.

9 Benutzen Sie Schutzausrüstung

– Tragen Sie eine Schutzbrille.

- Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

10 Schließen Sie die Staubabsaug-Einrichtung an

- Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

– Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12 Sichern Sie das Werkstück

- Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.

13 Vermeiden Sie abnormale Körperhaltung

- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

– Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

- Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

- Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

- Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15 Ziehen Sie den Stecker aus der Steckdose

- Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

16 Lassen Sie keine Werkzeugschlüssel stecken

- Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17 Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18 Benutzen Sie Verlängerungskabel für den Außenbereich

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

19 Seien Sie aufmerksam

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

- Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen und andere Teile sorgfältig auf ihre einwandfreie und bestimmungs-gemäße Funktion untersucht werden.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

- Beschädigte Schalter müssen bei einer Kunden-dienstwerkstatt ersetzt werden.

- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21 ACHTUNG!

- Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22 Lassen Sie Ihr Elektrowerkzeug durch eine Elektro-fachkraft reparieren

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

1 Sicherheitsvorkehrungen

- Warnung! Beschädigte oder deformierte Sägeblätter nicht verwenden.

– Tauschen Sie einen abgenutzten Tischeinsatz aus.

• Verwenden Sie nur vom Hersteller empfohlene Sägeblätter, die EN 847-1 entsprechen. Warnung! Achten Sie beim Wechseln des Sägeblattes darauf, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Sägeblatts nicht größer ist als die Dicke des Spaltkeiles;
• Achten Sie darauf, dass ein für den zu schneidenden Werkstoff geeignetes Sägeblatt ausgewählt wird.
• Tragen Sie eine geeignete persönliche Schutzausrüstung tragen. Dies schließt ein:

– Gehörschutz zur Verminderung des Risikos schwerhörig zu werden,
- Atemschutz zur Verminderung des Risikos gefährlichen Staub einzuatmen,
– Trage Sie beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe. Tragen Sie Sägeblätter müssen, wann immer praktikabel, in einem Behältnis.

- Schließen Sie das Elektrowerkzeug beim Sägen von Holz an eine Staubauffangeinrichtung an. Die Staubfreisetzung wird unter anderem durch die Art des zu bearbeitenden Werkstoffs, die Bedeutung lokaler Abscheidung (Erfassung oder Quelle) und die richtige Einstellung von Hauben/Leitblechen/Führungen beeinflusst.

• Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl).
• Bewahren Sie den Schiebestock oder das Schiebeholz bei Nichtbenutzung immer an dem Elektrowerkzeug auf.

2 Wartung und Instandhaltung

– Die Lärmverursachung wird von verschiedenen Faktoren beeinflusst, unter anderem von der Beschaffenheit der Sägeblätter, Zustand von Sägeblatt und Elektrowerkzeug. Verwenden Sie nach Möglichkeit Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, warten Sie das Elektrowerkzeug und Werkzeugaufsätze regelmäßig und setzen Sie diese gegebenenfalls instand, um Lärm zu reduzieren.
- Melden Sie Fehler an dem Elektrowerkzeug, Schutzeinrichtungen oder dem Werkzeugaufsatz sobald diesen entdeckt wurden, der für die Sicherheit verantwortlichen Person.

3 Sicheres Arbeiten

• Verwenden Sie den Schiebestock oder ein Schiebeholz, um das Werkstück sicher am Sägeblatt vorbeizuführen;
• Führen Sie keine Falzen oder Nuten durch, ohne dass eine geeignete Schutzvorrichtung, wie z. B. Eine Tunnelschutzvorrichtung, über dem Sägetisch angebracht ist.
• Verwenden Sie dieses Elektrowerkzeug nicht zum Schlitzen (im Werkstück beendete Nut).
• Verwenden Sie nur Sägeblätter, deren höchstzulässige Drehzahl nicht geringer ist als die maximale Spindeldrehzahl der Tischreissäge und die für den zu schneidenden Werkstoff geeignet sind.

- Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen. Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.

– Achten Sie darauf, dass während des Transportes der obere Teil des Sägeblattes abgedeckt ist, beispielsweise durch die Schutzvorrichtung.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

SICHERHEITSHINWEISE FÜR DEN

UMGANG

MIT SÄGEBLÄTTERN

1 Setzen Sie nur Einsatzwerkzeuge ein, wenn Sie den Umgang damit beherrschen.
2 Beachten Sie die Höchstdrehzahl. Die auf dem Einsatzwerkzeug angegebene Höchstdrehzahl darf nicht überschritten werden. Halten Sie, falls angegeben, den Drehzahlbereich ein.
3 Verwenden Sie keine Einsatzwerkzeuge mit Rissen. Mustern Sie gerissene Einsatzwerkzeuge aus. Eine Instandsetzung ist nicht zulässig.
4 Reinigen Sie die Spannflächen von Verschmutzungen, Fett, Öl und Wasser.
5 Verwenden Sie keine losen Reduzierringe oder -buchsen zum Reduzieren von Bohrungen bei Kreissägeblättern.
6 Achten Sie darauf, dass fixierte Reduzierringe zum Sichern des Einsatzwerkzeuges den gleichen Durchmesser und mindestens 1/3 des Schnittdurchmessers haben.
7 Stellen Sie sicher, dass fixierte Reduzierringe parallel zueinander sind.
8 Handhaben Sie Einsatzwerkzeuge mit Vorsicht. Bewahren Sie diese am besten in der Originalverpackung oder speziellen Behältnissen auf. Tragen Sie Schutzhandschuhe, um die Griffsicherheit zu verbessern und das Verletzungsrisiko weiter zu mindern.
9 Stellen Sie vor der Benutzung von Einsatzwerkzeugen sicher, dass alle Schutz-vorrichtungen ordnungsgemäß befestigt sind.
10 Vergewissern Sie sich vor dem Einsatz, dass das von Ihnen benutzte Einsatzwerkzeug den technischen Anforderungen dieses Elektrowerkzeuges entspricht und ordnungsgemäß befestigt ist.
11 Benutzen Sie das mitgelieferte Sägeblatt nur für Sägearbeiten in Holz, niemals zum Bearbeiten von Metallen.

RESTRISIKEN

Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten ein-

zelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Händen durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.
• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Haltung oder Führung, wie Arbeiten ohne Anschlag.
• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschnitten. Unbedingt persönliche Schutzausrüstung wie Gehörschutz tragen.
• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.
• Gefährdung durch Strom, die Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanleitung beachtet und sorgfältig gelesen werden.
• Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die Sicherheitshinweise und die Bestimmungsgemäße Verwendung, sowie die Bedienungsanleitung insgesamt beachtet werden.

Bestimmungsgemäße Verwendung

Das Elektrowerkzeug entspricht der gültigen EC-Maschinenrichtlinie.

• Dieses Elektrowerkzeug ist definiert als transportables Elektrowerkzeug.
• Um das Elektrowerkzeug zu transportieren/umzustellen, fassen Sie vorn und hinten am Sägetisch an und heben das Elektrowerkzeug an.
• Wenn das mitgelieferte Gestell nicht verwendet wird, muss das Elektrowerkzeug auf einer stabilen Werkbank befestigt werden. Die Arbeitshöhe muss 850 mm betragen.
• Stellen Sie sich als Bedienperson immer vor das Elektrowerkzeug, linksseitig vom Sägeblatt.
• Der Arbeits- und Umgebungsbereich des Elektrowerkzeuges muss frei von störenden Fremdkörpern sein, um Unfälle vorzubeugen.
• Grundsätzlich müssen die zu bearbeitenden Werkstücke frei vom Fremdkörpern wie Nägeln oder Schrauben sein.
• Vor Inbetriebnahme muss das Elektrowerkzeug an eine Absauganlage mit einer flexiblen, schwer entflammbaren Absaugleitung angeschlossen werden. Die Abstufung muss sich mit dem Einschalten des Elektrowerkzeuges selbsttätig einschalten.

- Wenn das Elektrowerkzeug in geschlossenen Räumen eingesetzt wird, muss dieses an eine Absaugvorrichtung angeschlossen werden. Verwenden Sie eine 3200 ha oder 2600 ha Staubabsaugung, um Splitter und Sägestaub zu entfernen. Die Strömungsgeschwindigkeit am Absaugstutzen muss 20 m/s betragen.

Die Einschaltautomatik ist im Sonderzubehör erhältlich. Typ ALV 2: Art. Nr. 7910 4010, 230–240 V/50 Hz

Beim Einschalten des Elektrowerkzeuges läuft die Absauganlage nach 2 – 3 Sekunden Anlaufverzögerung automatisch an. Eine Überlastung der Haussicherung wird dadurch verhindert.

Nach dem Ausschalten des Elektrowerkzeugs läuft die Absauganlage noch 3 – 4 Sekunden nach und schaltet dann automatisch ab.

Der Reststaub wird dabei, wie in der Gefahrstoffverordnung gefordert, abgesaugt. Dies spart Strom und reduziert den Lärm. Die Absauganlage läuft nur während das Elektrowerkzeug betrieben wird.

Absauganlage oder Entstauber bei laufendem Elektrowerkzeug nicht anschalten oder entfernen.

• Dieses Elektrowerkzeug ist ausschließlich zum Bearbeiten von Holz und holzähnlichen Werkstoffen konstruiert. Es dürfen nur Original-Werkzeuge und Zubehör eingesetzt werden. Je nach Schnitt- und Holzart (Massivholz, Sperrholz oder Spanplatten) das erforderliche Sägeblatt nach Norm EN 847-1 einsetzen. Beachten Sie die in dieser Bedienungsanleitung aufgeführten Zubehörteile.
• Das Elektrowerkzeug nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanleitung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen).
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitstechnischen Regeln müssen eingehalten werden.
• Das Elektrowerkzeug darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an dem Elektrowerkzeug schließen eine Haftung des Hersteller für daraus resultierende Schäden aus.
• Das Elektrowerkzeug darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.

Aufstellen

Bereiten Sie den Arbeitsplatz, an dem das Elektrowerkzeug stehen soll, vor. Schaffen Sie ausreichend Platz, um sicheres, störungsfreies Arbeiten zu ermöglichen. Das Elektrowerkzeug ist zum Arbeiten in geschlossenen Räumen konzipiert und muss auf ebenem, festen Untergrund standsicher aufgestellt werden.

Beschreibung, Abb. 1–1.4

1 Einschalter

2 Ausschalter

3 Knebelschraube

4 Kurbel

5 Handrad

6 Schiebestock

7 Querschneidlehre

a Anschlag

b Winkel mit Skala

8 Längsanschlag

a Anschlag

b Winkel mit Skala

9 Tischeinlage

10 Sägetisch

11 Schutzhaube

12 Absaugstutzen (an Schutzhaube)

13 Absaugdüse

a Anschluss Staubabsaugeinrichtung

b Anschluss Absaugschlauch

c Adapterstück

14 Sägeblatt

15 Absaugschlauch

16 Anschlagschiene

17 Gestell (für die Rahmenmontage)

a Gestellbeine

b Gummifüße

c Querstreben kurz

d Querstreben lang

e Stützwinkel

f Auflagewinkel kurz

g Auflagewinkel lang

18 Sechskantschrauben

a 50 mm

b 25 mm

c 12 mm

19 Sechskantmuttern

20 Unterlegscheiben

21 Sechskantschlüssel 10/24

24 Kabelaufbewahrung

25 Sägeblattaufbewahrung

26 Zeiger

27 Winkelanzeige

28 Mutter (an Spaltkeilklemme)

Montage

Sämtliche Montage- und Umrüstarbeiten dürfen nur bei gezogenem Netzstecker erfolgen.

Aus verpackungstechnischen Gründen ist dieses Elektrowerkzeug nicht komplett montiert.

- Öffnen Sie den Karton und entfernen die Verpackungs- und Styroporteile.

- Entnehmen Sie die beigelegten Einzelteile.

- Nehmen Sie das Elektrowerkzeug aus dem Karton und stellen dieses auf den Boden, verwenden Sie als Unterlage einen Karton, um die Oberfläche zu schützen.

Hinweis: Dieses Elektrowerkzeug ist schwer, heben Sie es nur zu zweit aus dem Karton.

Legen Sie alle mitgelieferten Teile auf eine flache Ober-

fläche. Gruppieren Sie gleiche Teile.

Hinweis: Wenn Verbindungen mit einer Schraube (Rundkopf/oder Sechskant), Sechskantmuttern und Unterlegscheibe gesichert werden, muss die Unterlegscheibe unter der Mutter angebracht werden. Stecken Sie Schrauben jeweils von außen nach innen ein, sichern Sie Verbindungen mit Muttern von innen.

Hinweis: Ziehen Sie die Muttern und Schrauben während der Montage nur so weit an, dass diese nicht herabfallen können. Wenn Sie die Muttern und Schrauben bereits vor der Endmontage an-/festziehen, kann die Endmontage nicht durchgeführt werden.

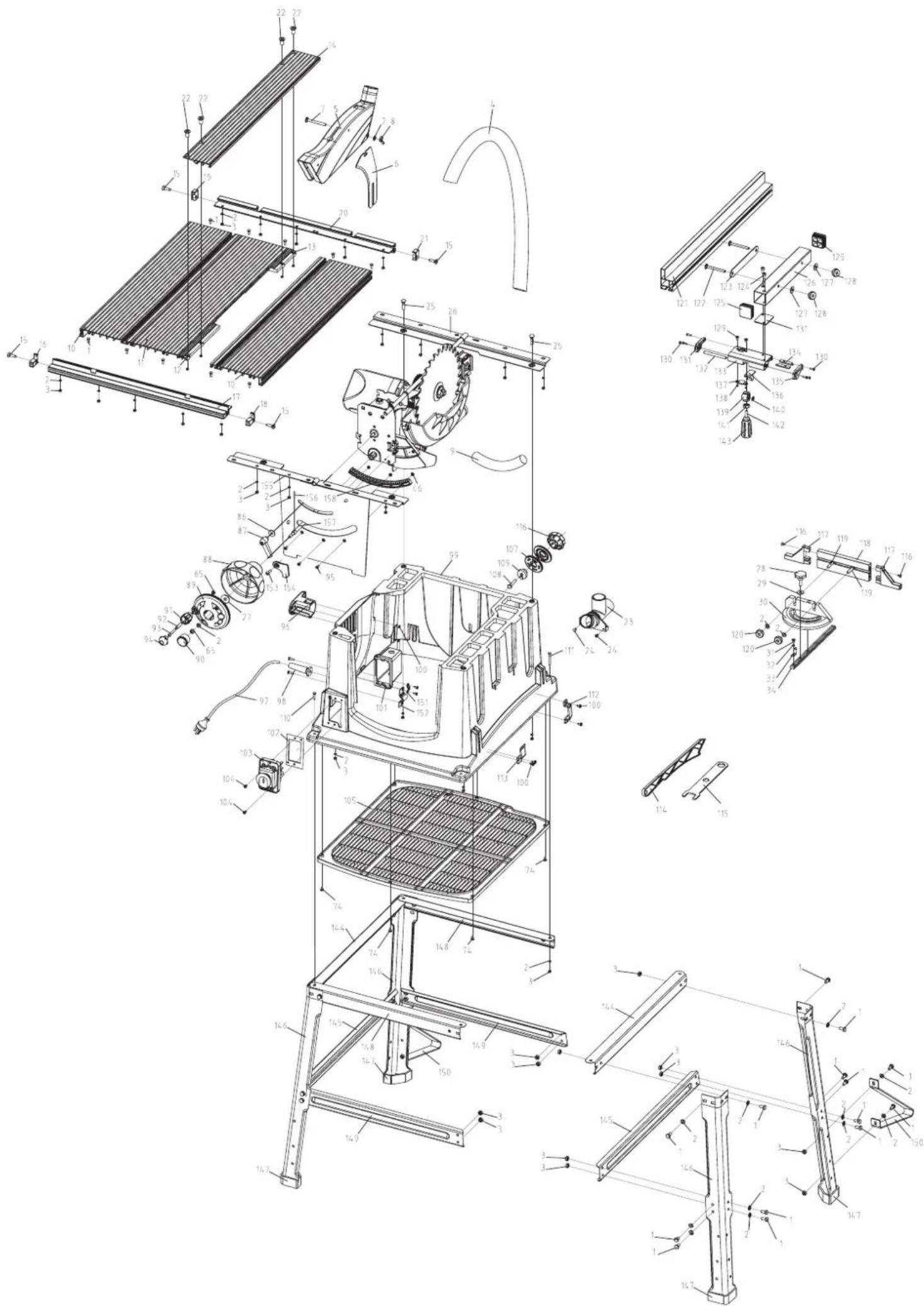

SCHRITT 1. GESTELL, ABB. 2–2.10

Benötigte Montageteile

1 x Tischkreissäge

4 x Gestellbeine

4 x Gummifüße

2 x Auflagewinkel kurz

2 x Auflagewinkel lang

2 x Querstreben kurz

2 x Querstreben lang

2 x Stützwinkel (rechts/links)

32 x Sechskantmuttern

32 x Unterlegscheiben

28 x Sechskantschrauben 12 mm

2 x Sechskantschrauben 25 mm

2 x Sechskantschrauben 50 mm

1 Verbinden Sie jeweils 2 Gestellbeine mit einem kurzen Auflagewinkel und befestigen Sie diesen mit je einer Sechskantschraube (18c), Unterlegscheibe (20) und Mutter (19), Abb. 2

2 Richten Sie eine kurze Querstrebe zwischen den beiden Gestellbeinen aus. Die offene Seite der Strebe muss so ausgerichtet sein, dass diese während der Montage nach innen zeigt, Abb. 2.1

3 Befestigen Sie die Querstrebe an jeder Seite mit je zwei Sechskantschrauben (18c), Unterlegscheiben (20) und Muttern (19), Abb. 2.2

4 Führen Sie die Schritte 1 – 3 erneut aus, um das zweite Seitenteil zu montieren.

5 Befestigen Sie die langen Auflagewinkel an einem der vormontierten Seitenteile, sowohl links als auch rechts, mit je einer Sechskantschraube (18c), Unterlegscheibe (20) und Mutter (19), Abb. 2.3

6 Anschließend befestigen Sie die langen Querstreben an dem Seitenteil, sowohl links als auch rechts, mit je zwei Sechskantschrauben (18c), Unterlegscheiben (20) und Muttern (19), Abb. 2.3

7 Setzen Sie das zweite vormontierte Seitenteil auf die nach oben stehenden Querstreben und Auflagewinkel.

8 Verbinden Sie die Auflagewinkel in den Ecken mit je einer Sechskantschraube (18c), Unterlegscheibe (20) und Mutter (19), Abb. 2.4

9 Verbinden Sie die Querstreben mit je zwei Sechskantschrauben (18c), Unterlegscheiben (20) und Muttern (19), Abb. 2.4

10 Stecken Sie je einen Gummifuß auf die Gestellfüße, Abb. 2.5/2.6

Hinweis: Die Stützwinkel müssen auf einer langen Seite

des Gestells befestigt werden.

11 Richten Sie einen der Stützwinkel am Gestellbein auf einer Längsseite aus und befestigen Sie diesen mit zwei Sechskantschrauben (18c), Unterlegscheiben (20) und Muttern (19), Abb. 2.7. Wiederholen Sie diesen Schritt ebenso für den Stützwinkel am Gestellbein auf der anderen Seite.

12 Stellen Sie das Untergestell auf eine ebene Fläche. Richten Sie die Befestigungslöcher in den Ecken auf der Oberseite aufeinander aus und stecken Sie die Sechskantschrauben (18a, 18b) von oben hinein.

13 Ziehen Sie nun alle anderen Schrauben gut fest, Abb. 2.8.

14 Entnehmen Sie die Schrauben (18a, 18b) und stellen Sie sicher, dass die Befestigungslöcher weiter aufeinander ausgerichtet sind, Abb 2.9.

15 Setzen Sie das Elektrowerkzeug auf das Untergestell und fixieren es auf der vorderen Seite mit den kürzeren Sechskantschrauben (18 c), auf der Rückseite mit den längeren Sechskantschrauben (18 b), Abb 2.10.

SCHRITT 2. SPALTKEIL, ABB. 3–3.1

1 Spaltkeil

1 Lösen Sie die vier Schrauben für die Tischeinlage (9) und nehmen Sie diese heraus, Abb. 3
2 Drehen Sie das Handrad (5), bis sich das Sägeblatt in höchster Stellung befindet.
3 Lösen Sie die Mutter (28) an der Spaltkeilklemme mit dem Sechskantschlüssel (21) und stecken Sie den Spaltkeil zwischen die Metallplatte und der Klemmplatte, Abb. 3.1
4 Justieren Sie die Höhe des Spaltkeils so, dass der Abstand zwischen Spaltkeil und Sägezähnen entlang der Kurve des Sägeblattes genau gleich ist und zwischen 3 und 5 mm beträgt.
5 Ziehen Sie die Mutter (28) an, um den Spaltkeil zu befestigen.
6 Setzen Sie die Tischeinlage (9) wieder ein und befestigen Sie diese mit den Schrauben.

SCHRITT 3. SCHUTZHAUBE UND ABSAUGSCHLAUCH, ABB. 4

1 Schutzhaube

1 Absaugschlauch

1 Um die Schutzhaube (11) zu montieren, legen Sie diese über den Spaltkeil (23), so dass die Schraube in den Schlitz des Spaltkeils passt.
2 Schieben Sie die Schutzhaube so, dass die Schraube in den Fuß des Schlitzes passt.
3 Ziehen Sie die Knebelschraube ausreichend an, so dass die Schutzhaube auf dem Sägetisch (10) ruht, sich aber hebt, wenn das Werkstück gegen das Sägeblatt geschoben wird. Beachten Sie: Nach dem Sägen des Werkstücks muss die Schutzhaube in ihre Ruhestellung zurückkehren.
4 Schließen Sie den Absaugschlauch (15) mit einem Ende an dem Absaugstutzen an der Schutzhaube und mit dem anderen Ende an der Absaugdüse (13a) an. An die Absaugdüse (13b) kann an ein geeignetes

Absaugsystem oder ein Staubsauger angeschlossen werden.

5 Demontieren Sie zum Entfernen der Schutzhaube (11) zunächst den Absaugschlauch, dann die Knebelschraube lösen, dann die Schutzhaube abziehen.

Hinweis: Die Schutzhaube (11) muss sich zu allen Zeiten in Arbeitsstellung befinden, um den Kontakt mit dem Sägeblatt zu vermeiden. Er sollte sich beim Sägen auf das Werkstück heben.

SCHRITT 4. LÄNGSANSCHLAG, ABB. 5–5.1

1 Längsanschlag (zweiteilig)

1 Stellen Sie sicher, dass die Hebel am Winkel gelöst sind und setzen Sie diesen auf die Anschlagschiene.
2 Schieben Sie den Anschlag auf den Winkel, Abb. 5 und ziehen Sie die beiden Flügelmuttern an der Außenkante des Winkels fest, Abb. 5.1
3 Klappen Sie die Hebel nach unten, um den Längsanschlag zu fixieren.

SCHRITT 5. QUERSCHNEIDLEHRE, ABB. 6

1 Querschneidlehre (zweiteilig)

1 Setzen Sie die Schrauben am Anschlag in die Aussparungen am Winkel und befestigen Sie diesen durch Festziehen der Muttern, Abb. 6

Inbetriebnahme

Beachten Sie die Sicherheitshinweise!

Wichtig: Die Inbetriebnahme des Elektrowerkzeuges darf nur mit komplett montierten Schutz- und Sicherheitseinrichtungen erfolgen.

Vor Inbetriebnahme das Elektrowerkzeug an eine Absauganlage anschließen.

Die Schutzhaube muss bei jedem Arbeitsgang auf das Werkstück abgesenkt werden.

Verstellen der Schnitthöhe, Abb. 7

Das Elektrowerkzeug muss so eingestellt werden, dass die Spitze des höchsten Sägezahnes gerade ein wenig höher ist als das Werkstück.

• Setzen Sie durch Drehen des Handrades (5) die gewünschte Schnitthöhe ein.
• Drehen entgegen dem Uhrzeigersinn vergrößert die Schnitthöhe.
• Drehen im Uhrzeigersinn verringert die Schnitthöhe.

Ein- und Ausschalten

• Zum Einschalten drücken Sie den grünen Einschalter (1)
• Zum Ausschalten drücken Sie den roten Ausschalter (2)

Sägeblattwinkel einstellen. Abb. 7

• Lösen Sie die Knebelschraube (3) und drehen das Handrad (5).
• Verstellen Sie nun das Handrad, bis der Zeiger (27) auf den richtigen Winkel an der Winkelanzeige (27) zeigt.

- Nach dem Einstellen die Knebelschraube wieder festziehen.

Die Winkelanzeige (27) kann beim Überprüfen der Winkelgenauigkeit des Sägeblattes justiert werden.

Bei abgeschaltetem Elektrowerkzeug und gezogenem Netzstecker setzen Sie einen Winkel gegen das Sägeblatt.

Justieren Sie das Handrad, bis das Sägeblatt parallel zum Winkel steht. Dann stellen Sie den Zeiger (26) auf 0° auf der Skala.

Vor dem Einschalten des Elektrowerkzeugs müssen alle Schutz- und Sicherheitseinrichtungen vorschriftsmäßig angebracht sein.

Das Sägeblatt muss sich frei bewegen können.

Kontrollieren Sie Holz auf Fremdkörper (Nägel, Schrauben usw.), das zuvor schon bearbeitet wurde. Entfernen Sie alle Fremdkörper.

Schließen Sie das Elektrowerkzeug an eine geerdete Steckdose an. Bevor Sie den Hauptschalter einschalten, vergewissern Sie sich, dass das Sägeblatt richtig montiert ist und die beweglichen Teile leichtgängig sind.

Warnung: Wenn Sie irgendwelche Zweifel haben, lassen Sie das Elektrowerkzeug von einem Fachmann einrichten. Es ist zu gefährlich, auf Vermutungen hin zu arbeiten.

Arbeitshinweise

Arbeiten an Kreissägemaschinen

Schneiden breiter Werkstücke, Abb. 8

Breite des zu bearbeiteten Werkstückes mehr als 120 mm

Werkzeug: Kreissägblatt für Längsschnitt

Arbeitsgang: Den Längsanschlag entsprechend der vorgesehenen Werkstückbreite einstellen. Auf sichere Handauflage achten. Werden durch den Schnitt schmale Werkstücke abgetrennt, so wird im Werkzeugbereich nur mit der rechten Hand oder unter Zuhilfenahme eines Schiebestockes der Vorschub ausgeführt. Besteht die Gefahr, dass das Werkstück zwischen Kreissägeblatt, Spaltkeil und Anschlag klemmt, so ist der Anschlag bis auf die Sägeblattmitte zurückzuziehen oder es ist ein kurzer Hilfsanschlag zu verwenden.

Hinweis: Bei den Bildem wurde die obere Absaughaube nur angedeutet, oder im Einzelfall weggelassen, um Arbeitsgang oder Vorrichtung deutlicher zu zeigen. Bei allen gezeigten Arbeitsgängen ist die obere Absaughaube erforderlich.

Schneiden schmaler Werkstücke, Abb. 9

Breite des zu bearbeitenden Werkstückes unter 120 mm Werkzeug: Kreissägeblatt für Längsschnitt

Arbeitsgang: Den Längsanschlag entsprechend der vorgesehenen Werkstückbreite einstellen. Werkstück mit beiden Händen vorschieben, im Bereich des Sägeblattes den Schiebestock benutzen und das Werkstück bis hinter den Spaltkeil durchschieben. Bei kurzen Werkstücken von Schnittbeginn an den Schiebestock zum Vorschieben verwenden.

Schneiden von Kanten und Leisten, Abb. 10

Werkzeug: Kreissägeblatt für Feinschnitt

Arbeitsgang: Den Längsanschlag mit niedriger Anlagefläche montieren oder Hilfsanschlag verwenden. Werkstück mit Schiebestock vorschieben, bis sich das Werkstückende im Bereich des Spaltkeiles befindet. Lange Werkstücke gegen Abkippen am Ende des Schneidevorganges durch eine Tischverlängerung sichern.

Hinweis: Vorrichtungen, die einer Verbindung mit Teilen des Elektrowerkzeugs bedürfen, sind mit Schrauben zu befestigen, mit Schraubzwingen können an Maschinen nur behelfsmäßige Verbindungen hergestellt werden.

Querschneiden schmaler Werkstücke, Abb. 11

Hinweis: Zum Querschneiden schmaler Werkzstücke empfehlen wir die Verwendung einer Abweisleiste. Diese ist nicht im Lieferumfang enthalten.

Werkzeug: Feinzahniges Querschnittblatt

Arbeitsgang: Abweisleiste so einstellen, dass Werkstückabschnitte den aufsteigenden Teil des Sägeblattes nicht berühren können. Werkstücke nur mittels Queranschlag oder Querschieber zuführen.

Abfallstücke nicht mit den Händen aus dem Bereich des Werkstückes entfemen.

Längsschnitte

• Verwenden Sie den Längsanschlag für Längsschnitte.
• Der Längsanschlag (8) kann auf jeder Seite des Sägetisches (10) befestigt werden.
• Lösen Sie den Spannhebel, indem Sie diesen nach oben ziehen.
• Zur Verwendung der Skala bewegen Sie den Anschlag bis zum Sägeblatt und nehmen Sie das Maß an der Skala ab. Jetzt schieben Sie den Anschlag vom Sägeblatt weg. Der Maßunterschied ist identisch mit der Schnittbreite. Um ein genaues Maß zu erhalten, ist es nötig, einen Probeschnitt zu machen, das Werkstück zu messen und den Anschlag nachzujustieren.
• Schieben Sie den Anschlag in die gewünschte Position.
  • Ziehen Sie den Spannhebel wieder an.

Warnung: Der Längsanschlag muss immer parallel zum Sägeblatt justiert werden. Überprüfen Sie die Ausrichtung und den festen Sitz während des Gebrauchs regelmäßig und nach längerem Nichtgebrauch, ziehen Sie Schrauben gegebenenfalls nach und justieren Sie den Längsanschlag. Durch Vibrationen können Schrauben gelöst und der Längsanschlag verschoben werden.

Querschnitte

• Verwenden Sie die Querschneidlehre für Winkelschnitte.
  • Die Querschneidlehre (7) kann auf jeder Seite des Sägetisches (10) befestigt werden.

Hinweis: Verwenden Sie beim Zuschnitt von dickeren oder breiteren Werkstücken zusätzlich den Längsanschlag, um das Werkstück sicher führen zu können.

• Schieben Sie die Querschneidlehre (7) in die Nut des Sägetisches (10).

• Lösen Sie den Knauf an der Querschneidlehre.

• Drehen Sie die Querschneidlehre, um den gewünschten Winkel zu erhalten.
  • Ziehen Sie den Knauf wieder an.
  Warnung: Überprüfen Sie die Ausrichtung und den festen Sitz während des Gebrauchs regelmäßig und nach längerem Nichtgebrauch, ziehen Sie Schrauben gegebenenfalls nach und justieren Sie den Anschlag. Durch Vibrationen können Schrauben gelöst und der Anschlag verschoben werden.

Schrägschnitte

Hinweis: Schrägschnitte werden grundsätzlich unter der Verwendung des Längsanschlages (8) durchgeführt.

• Sägeblatt (14) auf den gewünschten Schnittwinkel einstellen.
• Längsanschlag (8) je nach Werkstückbreite und -höhe einstellen.
• Schnitt entsprechend der Werkstückbreite durchführen.

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Wichtige Hinweise

Der Elektromotor 230–240 V/50 Hz ist für Betriebsart S6 40% ausgeführt.

Bei Überlastung des Motors schaltet dieser selbsttätig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitungen

An ekletrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektronische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN.

Ein Aufdruck der Typenbezeichnungen auf der Anschlussleitung ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230–240 Volt – 50 Hz be- tragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 mm ^2 , über 25 m Länge mindestens 2,5 mm ^2 aufweisen.
• Der Netzanschluss wird mit 16 A träge abgesichert.

Anschlüsse und Reparaturen an der Elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Motorenhersteller
  • Stromart des Motors
• Daten des Maschinen-Typenschildes

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Schalter einsenden.

Beachten Sie die Sicherheitshinweise!

■ REINIGUNG, WARTUNG UND REPARATUR WARNUNG

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug selbst (z.B. Transport, Aufbau, Umrüst-, Reinigungs- und Wartungsarbeiten) den Netzstecker aus der Steckdose!

REINIGUNG

1 Lassen Sie das Elektrowerkzeug nach dem Gebrauch stets abkühlen.
2 Reinigen Sie das Elektrowerkzeug nach jedem Gebrauch mit einem feuchten Tuch und etwas Seife. Verwenden Sie Pinsel oder Bürsten für schwer zugängliche Stellen.

Hinweis: Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Diese könnten die Kunststoffteile und Metallteile des Elektrowerkzeugs angreifen.

3 Den Innenbereich des Elektrowerkzeuges, wie Zahnsegment und Ritzel der Schwenkvorrichtung, regelmäßig von Holz- und Spänerückständen reinigen.
4 Eventuelle Sägemehlverstopfungen am Absaugstutzen mit einem geeigneten stumpfen Werkzeug entfernen.

WARNUNG

Verstopfungen nicht mit dem Händen oder Fingern entfernen!

5 Entfernen Sie besonders hartnäckige Staubrückstände an unzugänglichen Stellen mit Druckluft (max. 3 bar).

WARTUNG

Überprüfen Sie vor und nach jeder Benutzung das Elektrowerkzeug sowie Zubehörteile (z.B. Werkzeugaufsätze) auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrieben gegen neue aus. Beachten Sie dabei die technischen Anforderungen.

1 Sägeblatt regelmäßig überprüfen. Verwenden Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter. Nur Werkzeuge einsetzen die der Europäischen Norm EN 847-1 entsprechen.

2 Ausgelaufene Tischeinlage sofort gegen eine typgleiche neue austauschen.
3 Tischoberfläche immer harzfrei halten.

Austausch des Sägeblattes, Abb. 16.1-16.2

Tragen Sie Handschuhe, wenn Sie mit dem Sägeblatt hantieren.

1 Drehen Sie das Handrad (5), bis das Sägeblatt in seiner höchsten Stellung ist.
2 Nehmen Sie die Schutzhaube ab (11).
3 Lösen Sie die 4 Kreuzschlitzschrauben.
4 Entfernen Sie die Tischeinlage (9).
5 Setzen Sie zunächst den Sechskantschlüssel (21) auf die Sägeblattschraube. Blockieren Sie die Spindel mit dem Gabelschlüssel (22). Lösen Sie nun die Sägeblattschraube mit dem Sechskantschlüssel durch Drehen entgegen dem Uhrzeigersinn. (Abb. 12.1)
6 Entfernen Sie die Mutter und den äußeren Flansch und nehmen das Sägeblatt ab. (Abb. 12.2)
7 Reinigen Sie beide Flansche sorgfältig, bevor Sie ein neues Sägeblatt montieren.
8 Montieren und sichern Sie das Sägeblatt in umgekehrter Reihenfolge.

Vorsicht: Achten Sie auf die Drehrichtung des Sägeblattes. Die Schnittkante der Zähne muss in die Laufrichtung zeigen, das heißt vorwärts (siehe Pfeil am Sägeblatt).

9 Montieren Sie die Tischeinlage wieder.
10 Bevor Sie wieder mit der Säge arbeiten, vergewissern Sie sich, dass alle Sicherheitsvorrichtungen funktionstüchtig sind. Wichtig: Nach der Montage überprüfen Sie durch Drehen mit der Hand, dass das Sägeblatt frei läuft.
11 Schließen Sie die Säge an das Stromnetz an und lassen Sie sie im Leerlauf laufen, bevor Sie mit dem Sägen beginnen.

WARNUNG

Im Inneren des Elektrowerkzeugs befinden sich keine Teile, die vom Benutzer gewartet werden können! Öffnen Sie das Elektrowerkzeug niemals! Bringen Sie es für weitergehende Wartungsarbeiten zu einer qualifizierten Fachkraft!

REPARATUR

Schäden dürfen ausschließlich von qualifiziertem Fachpersonal instand gesetzt werden.

WARNUNG

Sollte das Netzkabel oder dessen Netzstecker beschädigt sein, so muss dieses durch eine

Elektrofachkraft ausgetauscht werden, um Gefährdungen zu vermeiden!

WARNUNG

Stellen Sie nach Ausführung jeglicher Reinigungs- und Wartungsarbeiten sicher, dass

alle Schutzvorrichtungen, sofern vorhanden, wieder ordnungsgemäß und sicher angebracht wurden! Benutzen Sie das Elektrowerkzeug niemals ohne Schutzvorrichtungen!

LAGERUNG UND TRANSPORT

LAGERUNG

1 Reinigen Sie das Elektrowerkzeug wie unter Abschnitt „Reinigung“ beschrieben.
2 Lagern Sie das Elektrowerkzeug und dessen Zubehör an einem dunklen, trockenen, frostfreien und gut belüfteten Ort außer Reichweite von Kindern. Die ideale Lagertemperatur liegt zwischen 10 und 30°C.
3 Wickeln Sie das Netzkabel bei Nichtbenutzung um die Kabelaufnahme auf der Rückseite des Elektrowerkzeuges.
4 Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.
5 Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

Aufbewahren des Längsanschlages und der Querschneidlehre, Abb. 10

Bei Nichtgebrauch der Querschneidlehre und des Längsanschlages können diese seitlich in der Halterung aufbewahrt werden.

Aufbewahren des Schiebestocks, Abb. 11

Schieben Sie den Stock nach jedem Gebrauch an seinen Aufbewahrungsort zurück.

Aufbewahrung Sägeblätter

Sägeblätter können Sie an der Sägeblattaufbewahrung lagern.

HINWEIS: Überprüfen Sie das Elektrowerkzeug vor der erneuten Benutzung anhand dieser Bedienungsanleitung auf möglichen Verschleiß und Schäden.

TRANSPORT

1 Schalten Sie das Elektrowerkzeug vor jeglichem Transport aus und trennen Sie es von der Stromversorgung.
2 Tragen Sie das Elektrowerkzeug mindestens zu zweit, fassen Sie nicht an den Tischverbreiterungen an.
3 Schützen Sie das Elektrowerkzeug vor Schlägen, Stößen und starken Vibrationen, z.B. beim Transport in Fahrzeugen.
4 Sichern Sie das Elektrowerkzeug gegen Kippen und Verrutschen.

SONDERZUBEHÖR:

Fahrvorrichtung (3901301702)

Tischverbreiterung (3901301701)

Störung Mögliche Ursache Abhilfe
1. Sägeblatt löst sich nach Abschalten des Motors	Befestigungsmutter zu leicht angezogen Befestigungsmutter Rechtsgewinde anziehen
2. Motor läuft nicht an a)	Ausfall Netzsicherung a) Netzsicherung prüfen
	b) Verlängerungsleitung defekt b) Verlängerungsleitung austauschen
	c) Anschlüsse an Motor oder Schalter nicht in Ordnung	c) Von Elektrofachkraft prüfen lassen
	d) Motor oder Schalter defekt d) Von Elektrokraft prüfen lassen
3. Motor falsche Drehrichtung	a) Kondensator defekt a) Von Elektrofachkraft prüfen lassen
	b) Falschanschlussb) Von Elektrofachkraft Polarität der Wandsteckdose tauschen lassen
4. Motor bringt keine Leistung, die Sicherung spricht an	a) Querschnitt der Verlängerungsleitung nicht ausreichend	a) siehe Elektrischer Anschluss
	b) Überlastung durch stumpfes Sägeblatt b) Sägeblatt wechseln
5. Brandflächen an der Schnittfläche	a) stumpfes Sägeblatt	a) Sägeblatt schärfen, austauschen
	b) falsches Sägeblatt	b) Sägeblatt austauschen

MANUFACTURER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger Str. 69

D - 89335 Ichenhausen

ESTIMADO CLIENTE:

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger nt 69

D-89335 Ichenhausen

LUGUPEETUD KLIENT,

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger utca 69

D-89335 Ichenhausen

KEDVES VÁSÁRLÓ!

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger Strasse 69

D-89335 Ichenhausen

ПОШТОВАНИ,

Fabrikation von Holzbearbeitungsmaschinen GmbH

GELUIDSEIGENSCHAPPEN

Geluidsniveau LWA conform EN ISO 3744	112,9 dB(A)
Onzekerheid K 3 dB(A)
Geluidsdrukniveau LWA conform EN ISO 11201	104,7 dB(A)
Onzekerheid K 3 dB(A)

schroefbouten (18b), afb. 2.10.

STAP 2. SPLIJTWIG, AFB. 3-3.1

1 Sp|ijtwig

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

SCHRITT 1. GESTELL, ABB. 2–2.10

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

Konformitätserklärung

CE

DE	erklärt folgende Konformität gemäß EU-Richtline und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directive-lor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z następujacymi dyrek-tywami UE i normami
SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel
SK	prehlasuje nasledujúcu zhodu podla smernice EU a no-riem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja stand-ardite järgmist artiklinumbrit

LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnj
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RU	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el articulo
DK	erklærer hermed, at følgende produkt er ioverensstem-melse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	искането за съответствие със следните директиви и стандарти на EC
BA	objašnjava sljedeće skladu s direktivom EU i standardima za proizvod
RS	objašnava ha следећи начин у складу са директивом ЕУ и стандардима за производ
IS	útskýrir eftirfarandi i samræmi við tilskipun Evrópusam-bandsins og staðla fyrir vöruna

Tischkreissäge - Pro TS 3000

Ichenhausen, den 01.12.2013

M. B.-B

Unterschrift / Markus Bindhammer / Technical Director

First CE: 2011

Art.-No. 3901301958, 3901301959, 3901301960

Documents registar: Andreas Pecher

Günzburger Str. 69, D-89335 Ichenhausen

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
