1593.2 HDA Easy - Rasenmäher AL-KO - Kostenlose Bedienungsanleitung

Marke	AL-KO
Modell	1593.2 HDA Easy
Produkttyp	Aufsitzmäher
Verwendungszweck	Private und Ziergärten, max. Steigung 10° (18%)
Motor	Benzin, 4-Takt, bleifrei min. ROZ 91
Getriebe	Hydrostatik mit Pedalbetrieb
Schnittbreite	Nicht angegeben (variiert je nach Version)
Schnitthöheneinstellung	Manuell per Hebel, mehrere Stufen
Fassungsvermögen des Fangkorbs	220 l (Standard) oder 300 l (Option)
Messerkupplung	Elektromagnetisch
Bremse	Pedal mit Feststellbremse
Sicherheit	Brems-, Mähwerk-, Sitz-, Korb-, Auswurf-Schalter; Motorstopp bei Fahrerabwesenheit
Reifendruck	1 bar empfohlen
Reinigung	Kein Hochdruckreiniger verwenden; nach jedem Gebrauch reinigen
Wartung	Ölstand, Luftfilter, Zündkerze, Messer, Keilriemen prüfen
Garantie	Gesetzliche Gewährleistung gegen Herstellungsfehler, Verschleißteile ausgeschlossen

Häufig gestellte Fragen - 1593.2 HDA Easy AL-KO

Wie starte ich den Motor des AL-KO 1593.2 HDA Easy Aufsitzmähers?

Setzen Sie sich auf den Sitz, treten Sie das Bremspedal vollständig durch und verriegeln Sie es mit dem Feststellhebel. Stellen Sie sicher, dass das Mähwerk ausgeschaltet ist. Bringen Sie den Drehzahlregler in die hohe Position (Choke falls vorhanden). Drehen Sie den Zündschlüssel auf Position III, bis der Motor anspringt, und lassen Sie ihn dann los.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Einstellhebel rechts vom Fahrersitz. Drücken Sie den Hebel nach unten für einen kürzeren Schnitt, heben Sie ihn an für einen höheren Schnitt. Die empfohlene normale Höhe beträgt 4-5 cm (Stufen 2 oder 3).

Wie groß ist das Fassungsvermögen des Fangkorbs?

Der Standard-Fangkorb hat ein Fassungsvermögen von 220 Litern. Ein Modell mit 300 Litern ist optional erhältlich.

Wie leere ich den Fangkorb, ohne vom Mäher zu steigen?

Ziehen Sie den Betätigungshebel des Korbs zu sich hin, dann drücken Sie den Hebel nach vorne, um den Korb zu öffnen. Führen Sie dann den Hebel nach hinten, bis der Korb in der entleerten Position einrastet.

Kann ich den Mäher an Hängen verwenden?

Ja, jedoch nur an Hängen bis zu 10° (18%). Mähen Sie immer quer zum Hang, bremsen Sie nicht abrupt, halten Sie eine niedrige Geschwindigkeit ein und vermeiden Sie enge Kurven.

Wie warte ich das Messer?

Überprüfen Sie das Messer vor jedem Gebrauch, um sicherzustellen, dass es scharf und unbeschädigt ist. Ersetzen Sie es, wenn es abgenutzt ist. Verwenden Sie nur Original-AL-KO-Ersatzmesser.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie den Kraftstoffstand, die Zündkerze, den Luftfilter und stellen Sie sicher, dass die Feststellbremse angezogen und das Mähwerk ausgeschaltet ist. Konsultieren Sie die Fehlertabelle in der Anleitung.

Wie reinige ich den Mäher?

Reinigen Sie den Mäher nach jedem Gebrauch mit einem Tuch, einer Bürste oder einem Pinsel. Verwenden Sie niemals einen Hochdruckreiniger. Vermeiden Sie es, Wasser auf Motor, Getriebe und Lager zu spritzen.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-AL-KO-Ersatzteile. Wenden Sie sich an Ihren autorisierten Händler oder eine Servicewerkstatt.

Wie ist die Garantie des Mähers?

Die gesetzliche Gewährleistung deckt Herstellungsfehler während der gesetzlichen Frist des Kauflandes ab. Verschleißteile (Messer, Riemen, Filter) sind ausgeschlossen. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG 1593.2 HDA Easy AL-KO

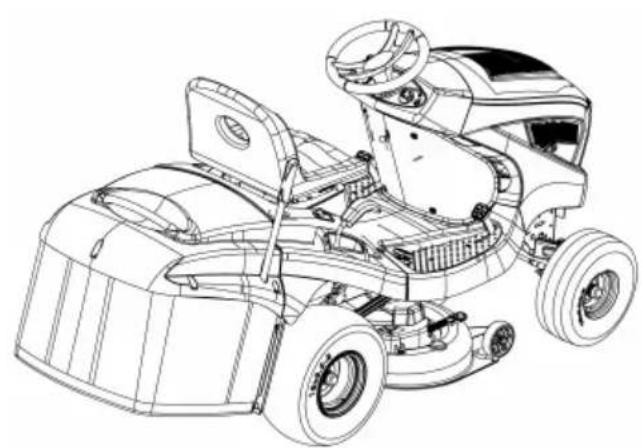

Heckauswurf Comfort (220 l, 300 l)

Inhaltsverzeichnis

Deutsch 8

English 29

Nederlands 49

Francais 70

Espanol 92

Italiano 114

Slovenscina 135

Hrvatski 155

Cpncn 175

Polski 196

Cesky 218

Slovenská 238

Magyarul 258

Dansk 279

Svensk 299

Norsk 318

Suomi 337

Eesti 357

Lietuviu 376

Latviešu 396

6bIraRcN 416

Pysckn 439

YkpaHa 461

EAAyivka 482

MaKeDoHcN 504

Türkce 527

© 2019

ORIGINAL-BETRIEBSANLEITUNG

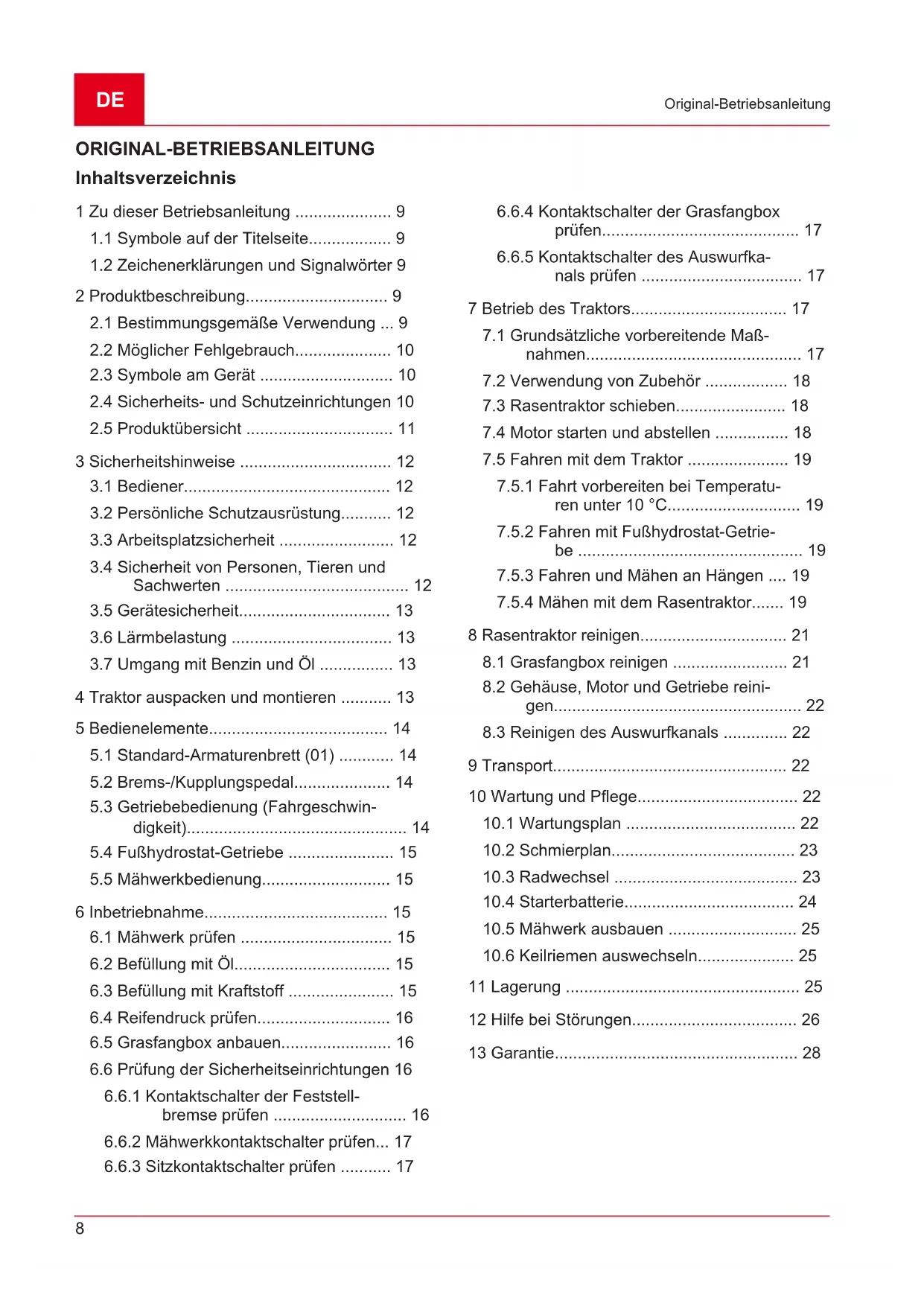

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung 9

1.1 Symbole auf der Titelseite 9
1.2 Zeichenerklarungen und Signalwörter 9

2 Produktbeschreibung. 9

2.1 Bestimmungsgemäß Verwendung ... 9
2.2 Mochlicher Fehlgebrauch 10
2.3 Symbole am Gerat 10
2.4 Sicherheits- und Schutzeinrichtungen 10
2.5 Produktübersicht 11

3 Sicherheitshinweise 12

3.1 Bediener. 12
3.2 Persönliche Schutzausrüstung 12
3.3 Arbeitsplatzsicherheit 12
3.4 Sicherheit von Personen, Tieren und Sachwerten 12
3.5 Gerätesicherheit 13
3.6 Larmbelastung 13
3.7 Umgang mit Benzin und Öl 13

4 Traktor auspacken und montieren 13
5 Bedienelemente 14

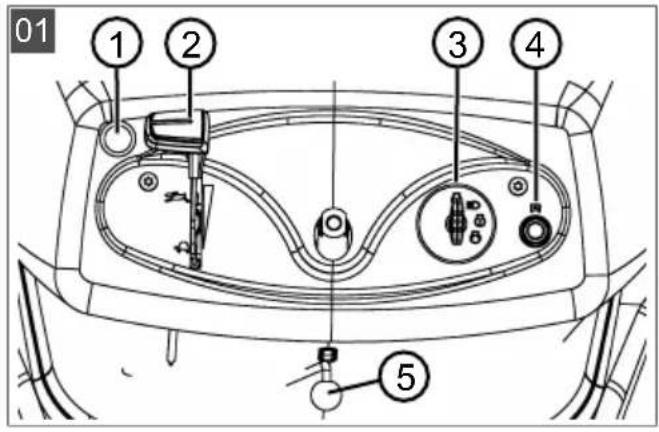

5.1 Standard-Armaturenbrett (01) 14
5.2 Brems-/Kupplungspedal 14
5.3 Getriebebedienung (Fahrgeschwindigkeit). 14
5.4 FuBhydrostat-Getriebe 15
5.5Mahwerkbedienung. 15

6 Inbetriebnahme 15

6.1 Mahwerk prufen 15
6.2 Befüllung mit Öl 15
6.3 Befüllung mit Kraftstoff 15
6.4 Reifendruck prufen 16
6.5 Grasfangbox anbauen 16
6.6 Prüfung der Sicherheitseinrichtungen 16

6.6.1 Kontaktschalter der Feststellbremse prufen 16
6.6.2 Mahwerkkontaktschalter prufen... 17
6.6.3 Sitzkontaktschalter prufen 17

6.6.4 Kontaktschalter der Grasfangbox prufen 17
6.6.5 Kontaktschalter des Auswurfkan
nals prufen 17

7 Betrieb des Traktors 17

7.1 GrundsätzlicheVBorbereitende Maßnahmen 17
7.2 Verwendung von Zubehor 18
7.3 Rasentraktor schiebern 18
7.4 Motor starten und abstellen 18
7.5Fahrenmit demTraktor 19

7.5.1 FahrtVBorbereiten bei Temperatu- ren unter 10^ 19
7.5.2FahrenmitFuBhydrostat-Getriebe 19
7.5.3 Fahren und Mahen an Hängen .... 19
7.5.4 Mahren mit dem Rasentraktor.... 19

8 Rasentraktor reinigen 21

8.1 Grasfangbox reinigen 21
8.2Gehäuse,Motor und Getriebe reinigen 22
8.3 Reinigen des Auswurfkanals 22

9 Transport 22
10 Wartung und Pflege 22

10.1 Wartungsplan 22
10.2 Schmierplan 23
10.3 Radwechsel 23
10.4 Starterbatterie 24
10.5 Mahwerk ausbauen 25
10.6 Keilriemen auswechseln 25

11 Lagerung 25
12Hilfe bei Störungen. 26
13 Garantie 28

1 ZU DIESER BETRIEBSANLEITUNG

Be der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weitere Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
- Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeits und störungsfreie Handhabung.
Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benöti-gen.
Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
- Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.
Die Rasentraktoren werden in entsprechenden Ausstattungsvarianten ausgeliefert.itte beachten Sie, dass die Bilder vom Original etwas abweichen konnen. Sollten Sie Schwierigkeiten haben die Beschreibungen nachzuvollziehen, wenden Sie sichitte an eine Fachwerkstatt oder den Hersteller.
- Beachten Sie die beiliegende Montageanleitung und die Betriebsanleitung des Benzin-motors.

1.1 Symbole auf der Titelseite

Symbol Bedeutung

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeits und störungsfreie Handhabung.

Betriebsanleitung

Benzingerat nicht in der Näre von offenen Flammen oder Hitzequellen betreiben.

1.2 Zeichenerklarungen und Signalwörter

GEFAHR!

Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.

WARNING!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben können.

VORSICHT!

Zeigt eine potenziell gefährliche Situation an, die - wenn sie nicht vermieden wird - eine gingefüge oder mäßige Verletzung zur Folge haben können.

ACHTUNG!

Zeigt eine Situation an, die - wenn sie nicht vermieden wird - Sachschäden zur Folge haben können.

HINWEIS

Spezielle Hinweise zur besseren Verstandlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

Die Rasentraktoren mit Heckauswurf werden in entsprechenden Ausführungen hergestellt. Achten Sieitte bei folgenden Beschreibungen in dieser Betriebsanleitung darauf, dass Sie die zu Ihrrem Rasentraktor passende Beschreibung lesen.

Merkmale Ihres Rasentraktors:

Getriebe: FufShydrostat
■ Messerkupplung: elektromagnetisch
Heckauswurf
Boxentleerung: Teleskophebel

Außerdem gibt es Unterschiede bei Mulchsystemen, Motortyp, Motorleistung und Schnittbreite.

Typunterschiede:

Schnittbreite
Getriebeart (T3 und T2)
Boxvolumen 220 Ioder 300 I

2.1 Bestimmungsgemäß Verwendung

Der Rasentraktor ist zum Mahen privater Hausund Hobbygarten mit max. 10^ (18%) Hangneigung bestimmt. Zusätzliche Anwendungen, wie z.B.Mulchen sind nur unter Verwendung des Original-Zubehors und unter Einhaltung der maximalen Belastungswerte gestattet.

Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. jeder andere Verwendung sowie unerlaubte Um- oder Anbauten wer

den als Zweckentfremdung angesehen und haben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher Fehlgebrauch

Der Rasentraktor ist nicht für den gewerblichen Einsatz in öffentlichen Parks, Sportstätten, Land-und Forstwirtschaft konzipiert.

WARNING!

Gefahren durch Überbelastung des Rasentraktors!

Achten Sie insbesondere bei der Verwendung eines Anhängers darauf, die zulässigen Zuglasten und Steigungen/Gefalle nicht zu überschreiben. Eine Überschreitung kann die Bremsleistung des Rasentraktors überfordern und zu gefährlichen Situationen führen!

HINWEIS

Beachten Sie, dass der Rasentraktor keine Straβenzulassung besitzt und damit nicht auf öffentlichen Straβen betrieben werden darf!

Vor Inbetriebnahme Gebrauchsanleitung lessen!

Während des Mahens sind weitere Personen, besonders Kinder und Tiere vom Arbeitsbereich fernzuhalten.

Vor Wartungs- und Reparaturarbeiten Zündschlüsselziehen!

Achtung Gefahr! Hände und FüBe vom Schneidwerk fernhalten!

Nicht an Hangen über 10^ (18%) Neigung fahren!

Gefahr: Hier nicht betreten!

Verbrennungsgefahr durch heiße Oberflächen unter der Abdeckung!

2.4 Sicherheits- und Schutzeinrichtungen

WARNING!

Gefahr durch entfernte oder manipulierte Schutzeinrichtungen!

Jeglicher Betrieb mit entfernten oder manipulierten Schutzeinrichtungen ist verboten. Defekte Schutzeinrichtungen müssen umgehend repariert oder ausgetauscht werden!

Zuden Schutzeinrichtungen zahlen vor allem:

Bremskontaktschalter
Mahwerskkontaktschalter
Kontaktschalter Grasfangbox
Sitzkontaktschalter
Mähwerkabdeckungen
Kontaktschalter Auswurfkanal

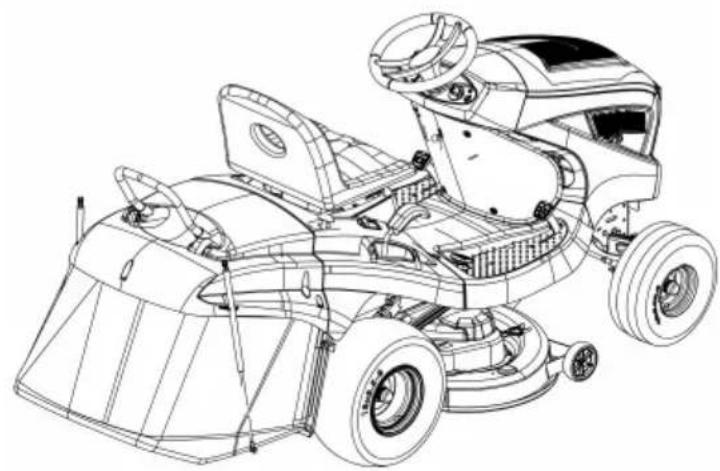

2.5 Produktübersicht

1 Motorhaube 10 Boxentriebelung (nur 300 l)
2 Lenkrad 11 Haltevorrichtung mit Gasdruckdampfer
3 Armaturenbrett 12 Getriebe-Bypass
4 Feststellhebel für Bremspedal 13 Schnittthöhenverstellung
5 Fahrersitz 14 Mähwerk
6 Fullstandsmelder 15 Getriebebetätigung rückwärts
7 Haltegriff der Grasfangbox 16 Getriebebetigung vorwärts
8 Betätigungshebel der Grasfangbox 17 Bremspedal
9 Grasfangbox

3 SICHERHEITSHINWEISE

GEFAHR!

Lebensgefahr und Gefahr schwerster Verletzungen!

Unkenntnis der Sicherheitshinweise und Bedienanweisungen kann zu schwersen Verletzungen und)sagar zum Tod führen.

• Beachten Sie alle Sicherheitschinweise und Bedienanweisungen dieser Betriebsanleitung sowie der Betriebsanleitungen, auf die verwiesen wird, bevor Sie das Gerät benutzen.
  Bewahren Sie alle mitgelieferten Dokumente für die zukünftige Verwendung auf.

3.1 Bediener

• Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Eventuelle landesspezifische Sicherheitsvorschriften zum Mindestalter des Benutzers beachten.
  Gerät nicht unter Einfluss von Alkohol, Dro-gen oder Medikamenten bedieren.

3.2 Persönliche Schutzausrüstung

Um Verletzungen an Kopf und Gliedmaßen sowie Gehorschaden zu vermeiden, ist vorschriftsmäßige Kleidung und Schutzausrüstung zu tragen.
Die Kleidung muss zweckmäßig (enganlie-gend) sein undarf nichtbehindern.Bei langen Haaren unbedingt Haarnetz tragien. Niemals lose Kleidungsstücke oder Accessoires tragien, die in das Gerat gezogen werden konnten,z.B.Schals,weite Hemden,lange Halsketten.
Die persönliche Schutzausrüstung besteht aus:

Gehorschutz und Schutzbrille
langer Hose und festen Schuhen
Schutzhandschuhen

3.3 Arbeitsplatzsicherheit

Nur bei Tageslicht oder sehr hellem künstlichen Licht arbeiten.
Das Gerät nur auf festem und ebenem Untergrund und nicht in steilen Schräglagen betreiben.
Auf Standsicherheit achen.

3.4 Sicherheit von Personen, Tieren und Sachwerten

Benutzen Sie das Gerät nur für diejenigen Arbeiten, für die es vorgesehen ist. Ein nichtbestimmungsgemäßer Gebrauch kann zu Verletzungen führen sowie Sachwerte schädigen.
Der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.
Halten Sie Dritte aus dem Gefahrenbereich fern.
Schalten Sie das Gerät nur ein, wenn sich im Arbeitsbereich keine Personen und Tiere aufhalten.
- Halten Sie einen Sicherheitsabstand zu Personen und Tieren ein, bzw. schalten Sie das Gerät aus, wenn sich Personen oder Tiere nähern.
- Nehmen Sie keine Passagiere auf dem Gerät mit.
- Halten Sie den Abgasstrahl des Motors nie gegen Personen und Tiere sowie gegen entzündliche Produkte und Gegenstände.
Fassen Sie nie in die Ansaug- und Luftungs-gitter, wenn der Motor lauft. Durch rotierende Geräteile können Verletzungen entstehen.
Schalten Sie das Gerät immer aus, wenn Sie es nicht benötigen, z. B. beim Wechsel des Arbeitsbereiches, bei Wartungs- und Pflegearbeiten, beim Einfüllen des Benzin/Öl-Gemischs.
Mahren Sie nicht bei Gewitter.Kein Schutz vor Blitzschlag.
Mahren Sie immer quer zum Hang.
Der Rasentraktor kann durch sein Eigengwicht schwere Verletzungen verursachen. Gehen Sie beim Auf- und Abladen des Rasentraktors zum Transport in einem Fahrzeug oder Anhänger mit besonderer Vorsicht vor.
- Dieser Rasentraktorarf nicht abgeschleppt werden. Für den Transport auf öffentlichen Verkehrswegen ein geeignetes Fahrzeug verwenden.
Den Rasentraktor nicht in schlecht gelufteten Arbeitsbereichen (z. B. Garage) betreiben. Die Abgase enthalten giftinges Kohlenmonoxid sowie andere Schadstoffe.
Schalten Sie das Gerät bei einem Unfall sofort aus, um weitere Verletzungen und Sachsäden zu vermeiden.

Betreiben Sie das Gerät nie mit abgenutzten oder defekten Teilen. Abgenutzte oder defekte Geräteile konnen schwere Verletzungen verursachen.
Nur Original-Ersatzteile und Original-Zubehör verwenden.
Vor jedem Einsatz: Überprüfen Sie alle Sicherheitseinrichtungen, wie in dieser Betriebsanleitung beschrieben.
Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
Weisen Sie Kinder und Jugendliche an, nicht mit dem Gerät zu speilen.

3.5 Gerätesicherheit

Das Gerät nur unter folgenden Bedingungen benutzen:

Das Gerät ist nicht verschmutzt.
Das Gerat weist keine Beschädigungen auf.
Alle Bedienelemente Funktionieren.

Das Gerät nicht überlasten. Es ist für leichte Arbeiten im privaten Bereich bestimmt. Überlastungen führen zur Beschädigung des Gerätes.
Das Gerät nie mit abgenutzten oder defekten Teilen betreiben. Defekte Teile immer gegen Original-Ersatzteile des Herstellers austauschen. Wir das Gerät mit abgenutzten oder defekten Teilen betreiben, können gegenüber dem Hersteller keine Garantieansprüche geltend gemacht werden.
- Reparaturarbeiten dürfen nur kompetente Fachbetriebe oder unsere Servicestellenden durchführren.

3.6 Lärmbelastung

Eine gewisse Lärmbelastung durch these Gerät ist unvermeidbar. Verlegen Sie lärmintensive Arbeitsen auf zugelassene und damit bestimme Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und zum Schutz in der Höhe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3.7 Umgang mit Benzin und Öl

• Explosions- und Brandgefahr: Durch austretendes Benzin-Luft-Gemisch entsteht eine explosionsfähige Atmosphäre. Verpuffung, Explosion und Brand konnen bei unsachgemäßem Umgang mit Kraftstoff zu

schweren Verletzungen und)sagar zum Tode fuhren.Beachten Sie Folgendes:

• Rauchen Sie nicht, wenn Sie mit Benzin umgehen.
  Handhaben Sie Benzin nur im Freien und niemals in geschlossenen Räumen.
  Beachten Sie unbedingt die im Folgenden aufgeführten Verhaltensregeln.

Transportieren und lagern Sie Benzin und Öl ausschließlich in darauf zugelassenen Behältern. Stellen Sie safer, dass Kinder keinenzugang zu gelagertem Benzin und Öl haben.
- Stellen Sie zur Vermeidung einer Kontaminierung des Erdbodens (Umweltschutz) sicher, dass beim Betanken kein Benzin und kein Öl in das Erdreich eindringen. Benutzen Sie zum Betanken einen Trichter.
Betanken Sie das Gerät niemals in geschlossen Räumen. Auf dem Fußboden kann es zu einer Ansammlung von Benzindämpfen und dadurch zu einer Verpuffung oder gar Explosion kommt.
Wischen Sie verschüttetes Benzin unverzüglich vom Gerät und vom Erdboden ab. Lassen Sie Textilien, mit denen Sie Benzin aufgewischt haben, an einem gut belufteten Ort trocknen, bevor Sie diese Textilien entsorgen. Anderenfalls kann es zu einer plötzlichen Selfstentzündung kommt.
- Wenn Sie Benzin verschüttet haben, entstehen Benzindämpfe. Starten Sie das Gerät deshalb nicht am selbst Ort, sondern mindestens 3 m davon entfernt.
- Vermeiden Sie Hautkontakt mit Mineralölprodukten. Atmen Sie die Benzindämpfe nicht ein. Tragen Sie zum Betanken immer Schutzhandschuhe. Wechseln und reinigen Sie Schutzkleidung regelmäßig.
- Achten Sie darauf, dass ihre Kleidung nicht in Kontakt mit Benzin kommt. Wenn Benzin auf ihre Kleidung gelangt ist, wechseln Sie die Kleidung sofort.
- Betanken Sie das Gerät niemals bei laufend dem oder mit freiem Motor.

4 TRAKTOR AUSPACKEN UNDMONTIEREN

Beachten Sie die beiliegende Montageanleitung zum Auspacken und zur Montage des Traktors.

HINWEIS

Beachten Sie auch die beiliegende Betriebsanleitung des Benzinmotors.

WARNING!

Gefahren durch unvollständige Montage!

Der Rasentraktorarf nicht betrieben werden,bevor er nicht komplettmontiert ist!

Führer Sie alle in der Montageanleitung beschreibenben Montagearbeiten durch. Fragen Sie im Zweifel vor der Inbetriebnahme einen Fachmann, ob die Montage korrekt ausgeführrt wurde!

Prufen Sie, ob alle Sicherheits- und Schutzeinrichtungen vorhanden und Funktionsfähig sind!

5 BEDIENELEMENTE

Im Folgenden werden die Bedienelemente der Rasentraktoren mit Heckauswurf beschreiben. Achten Sieitte darauf, dass Sie die zu为其Rasentraktor passende Beschreibung lessen.

5.1 Standard-Armaturenbrett (01)

Regelung der Motordrehzahl (01/2)

HINWEIS

Beachten Sie, dass die Betätigung des Reglers im Fahrbetrieb die Geschwindigkeit beeinfusst!

Bei Regler mit integriertem Choke:

Durch Verschieben des Reglers (01/2) wird die Motordrehzahl erhöht und gesenkt, sowie in der ganz oberen Stellung der Choke zugeschaltet.

Choke zuschalten: Regler ganz nach oben zum Choke-Zeichen schiben. Diese Position ausschließlich zum Starten des Motors verwenden.

Hinweis: Einige Traktorvarianten verfügen über einen separates Choke-Knopf (01/1) am Armaturenbrett. Diese muss dann zum Start des Traktors zusammen gezogen werden. Lauft der Motor, Knopf langsam wieder zurückschieben!

Mähbetrieb: In dieser Position lauft der Motor mit der maximalen Drehzahl.

Leerlauf: In dieser Position lauft der Motor mit der niedrigsten Drehzahl.

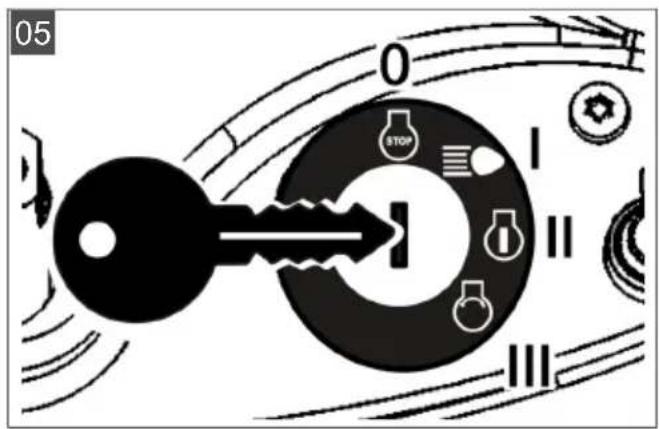

Zündschloss (01/3, 05)

Stellung Funktion

0 Motor aus.

Der Zündschlüssel kann abgezogen werden.

I Scheinwerfer ein.

Nach dem Start des Motors werden in dieser Stellung die Scheinwerfer zugeschaltet.

II Betriebsstellung, wenn der Motor lauft.

III Startstellung zum Anlassen des Motors.

Sobald der Motor lauft, laden Sie den Schlüssel los. Er springt dann auf die Betriebsstellung II zurück.

5.2 Brems-/Kupplungspedal

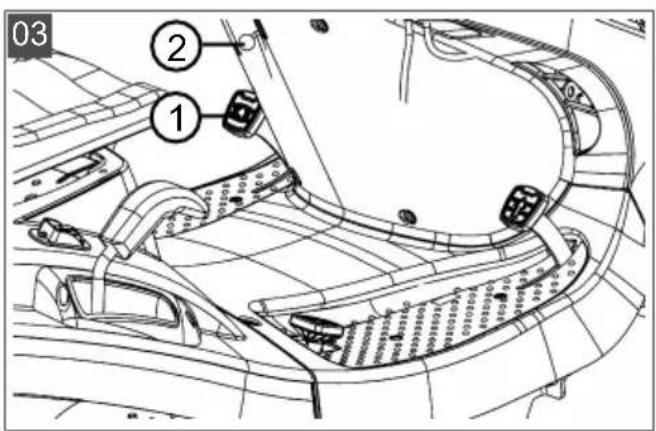

Bremse: Wenn Sie das Brems-/Kupplungspedal (03/1) ganz niederrücken, wird die Bremse am Getriebe betätigt, der Traktor fremst ab.
Feststellbremse: Wenn Sie bei niedergrücktem Brems-/Kupplungspedal (03/1) den Feststellhebel (03/2, 01/5) nach obenziehen, wird die Bremse arretiert. Durch erneutes Niederrücken des Pedals wird die Bremse gelost.

5.3 Getriebebedienung

(Fahrgeschwindigkeit)

Die Rasentraktoren sind mit einem fußhydrostatischen Getriebe ausgestattet.

Für die Vorwartsfahr und die Rückwartsfahr sind auf der rechten Seite zwei separate Pedale angeordnet.

Fahrt-richtung	Beschreibung

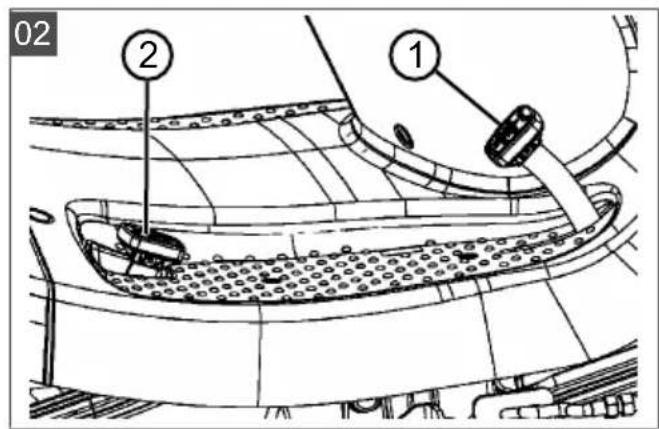

Vorwärts	Treten Sie auf das vordere Pedal (02/1), um vorwärts zu fahren.
Rückwärts	Treten Sie auf das hintere Pedal (02/2), um rückwärts zu fahren.Hinweis: Wird nur das Pedal für Rückwärtsfahr betätig, wird das Mahwerk ausgeschaltet.Mähbetrieb bei Rückwärtsfahr: sie-he Kapitel 7.5.4.2 "Mähbetrieb bei Rückwärtsfahr", Seite 20.

5.4 FuBhydrostat-Gettriebe

Das Fußhydrostat-Getriebe wird durch zwei Pedale (02/1 und 02/2) betätig.

Zum Anfahren losen Sie bei laufendem Motor zuerst die Feststellbremse (01/5) und treten Sie danach auf das Pedal (02/1) zum Vorwarts-oder auf das Pedal (02/2) zum Rückwartsfahren. Je weiter Sie das Pedal drucken, umso Schneller fahren Sie in die gewählteichtigung.

Vorwartsfahren: Treten Sie auf das vordere Pedal (02/1).

Rückwärtsfahren: Treten Sie auf das hintere Pedal (02/2).

5.5 Mahwerkbedienung

Schnitthöhe einstellen

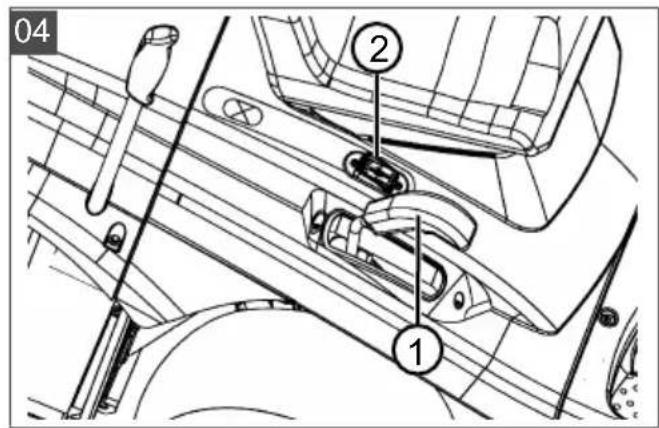

Das Mahwerk des Traktors kann mit einem Verstellhebel (04/1) rechtsiben dem Fahrersitz in mehreren Stufen in der Höhe verstellt werden.

1. Bewegen Sie den Verstellhebel (04/1) in die gewünschte Richtung. Hebel nach unten bedeutet niedrige Schnitthöhe, Hebel nach oben bedeutet große Schnitthöhe.

Mähwerk zuschalten

Elektrische Zuschaltung: Rechtsiben dem Fahrersitz befindet sich ein Schalter (04/2). Schalten Sie damit das Mahwerk ein.

6 INBETRIEBNAHME

WARNING!

Gefahren durch unvollständige Montage!

Der Rasentraktorarf nicht betrieben werden,behore nicht komplettmontiert ist!

Führer Sie alle in der Montageanleitung beschreibenben Montagearbeiten durch. Fragen Sie im Zweifel vor der Inbetriebnahme einen Fachmann, ob die Montage korrekt ausgeführrt wurde!

Prufen Sie, ob alle Sicherheits- und Schutzeinrichtungen vorhanden und Funktionsfähig sind!

6.1 Mahwerk prufen

Vor dem Gebrauch ist immer durch Sichtkontrolle zu prufen, ob Schneidwerkzeug, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht mussen abgenutzte oder beschädigte Messer durch neue ersetzt werden.

6.2 Befüllung mit Öl

Vor der Erstinbetriebnahme muss der Motor mit Öl befindt werden. Beachten Sie hierzuitte die Anleitung des Motorherstellers. Beachten Sie auch, dass der Ölstand in regelmäßigen Abständen kontrolliert und eventuell Öl aufgefüllt werden muss.

6.3 Befüllung mit Kraftstoff

WARNING!

Gefahren beim Umgang mit Kraftstoff!

Kraftstoff ist hochgradig entflammbar.
Kraftstofftank nur im Freien befüllen!
Nicht rauchen! Nicht bei laufendem oder heißen Motor tanken!

Verwenden Sie zum Betanken einen geeigneten Trichter oder ein Einfüllrohr, damit kein Kraftstoff auf den Motor, das Gehäuse oder die Erde verschüttet werden kann.

Aus Sicherheitsgründen sind der Kraftstofftankverschluss und andere Tankverschlüsse bei Beschädigung auszubauschen.

Falls Kraftstoff übergelaufen ist, daß der Motor nicht gestartet werden. Der Traktor ist von der kraftstoffverschmutzten Stelle zu entfernen, und der verschüttete Kraftstoff muss vom Boden, dem Motor und dem Gehäuse mit einem Lappen aufgesaugt und abgewischt werden.

Jeglicher Startversuch ist zu vermeiden bis sich die Kraftstoffdampfe verfluchtigt haben.

Bewahren Sie Kraftstoff nur in den darauf vorgesehen Behältern auf.

Verwenden Sie bleifreies Benzin, min. ROZ 91.

Tank befüllen

1. Stellen Sie gegebenenfalls den Motor ab undziehen Sie sichershalber den Zündschlussel ab.
2. Warten Sie, bis der Motor etwas abgekühlt ist (Explosionsgefahr durch entzündeten Kraftstoff!).
3. Offnen Sie die Motorhaube.

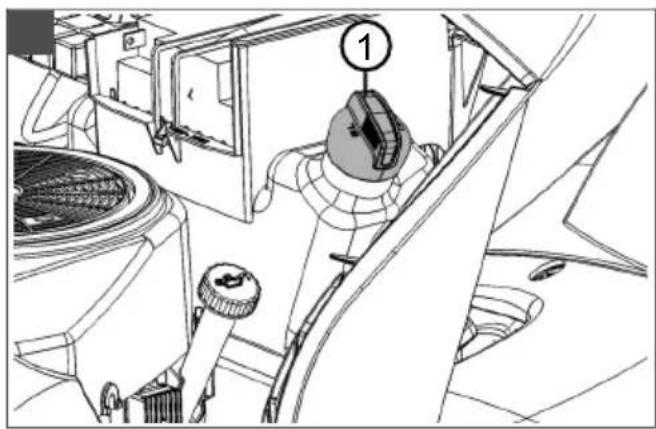

4. Offnen Sie den Tankverschluss (06/1) und fullen Sie den Kraftstoff ein.

Hinweis: Vermeiden Sie ein Überfüllen des Kraftstoffbehalters!

1. Verschlieben Sie den Tankverschluss (06/1).
2. Verschlieben Sie die Motorhaube.

6.4 Reifendruck prüfen

Kontrollieren Sie den Reifendruck in regelmäßigen Abständen.
- Lesen Sie den erforderlichen Luftdruck auf den Reifen ab (Empfehlung 1 bar).

HINWEIS

1 PSI = 0,07 bar.

Mit einer handelsüblichen Fußluftpumper kann der Reifendruck kontrolliert und Luft nachgefüllt werden.

6.5 Grasfangbox anbauen

Die Rasentraktoren werden mit Grasfangbox ausgeliefert.itte beachten Sie,dass die Bilder vom Original etwas abweichen konnen.

Grasfangbox Füllstandsmelder einstellen

Der Füllstandsmelder meldet über eine Hupe, wenn die Grasfangbox entleert werden muss.

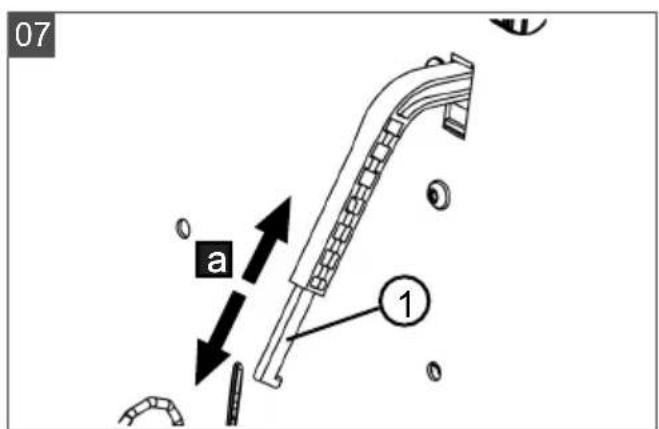

Der Füllstandsmelder kann auf die Beschaffenheit des Schnittguts in 6 Positionen eingestellt werden. Bei trockenem Schnittgut den Füllstandsmelder in die kleineren Positionen schiben. Bei nassem oder feuchtem Schnittgut den Füllstandsmelder länger einstellen. Dadurch wird die Befüllung der Grasfangbox beeinflusst.

1. Stellen Sie den Motor ab siehe Kapitel 7.4 "Motor starten und abstellen",Seite 18.
2. Nehmen Sie die Grasfangbox ab siehe Kapitel 8.1 "Grasfangbox reinigen", Seite 21.
3. Stellen Sie den Füllstandsmelder (07/1) auf das Schnittgut ein (07/a), bis er auf der gewünschten Position einrastet.
4. Hängen Sie die Grasfangbox wieder ein siehe Kapitel 6.5 "Grasfangbox anbauen", Seite 16.

Grasfangbox einhängen (220 l)

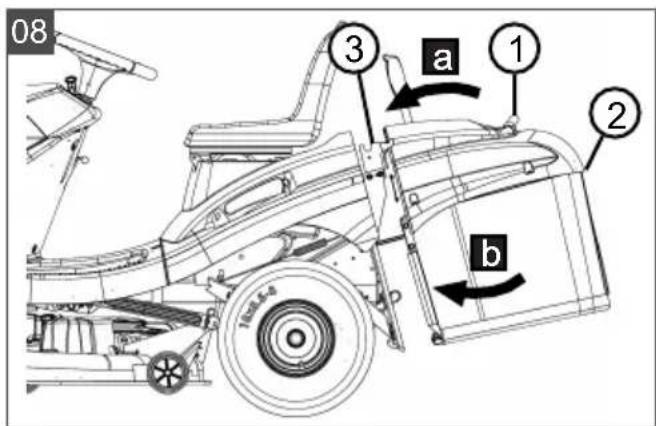

1. Halten Sie die Grasfangbox mit einer Hand am Boxgriff (08/1) und mit der anderen Hand an der Halteöffnung an der Rückseite (08/2).
2. Legen Sie die Grasfangbox symmetrisch auf die Führung (08/3). Richten Sie damit die beiden Markierungen am Gehäuse und an der Grasfangbox zueinander aus.
3. Kippen Sie die Grasfangbox mit der anderen Handleitung nach vorne (08/a), so dass der vordere Teil der Grasfangbox einrastet.

4. Schwenken Sie nun die Grasfangbox wieder nach unten (08/b).

5. Überprüfen Sie den korrekten Sitz der Grasfangbox.

Grasfangbox einhängen (300 l)

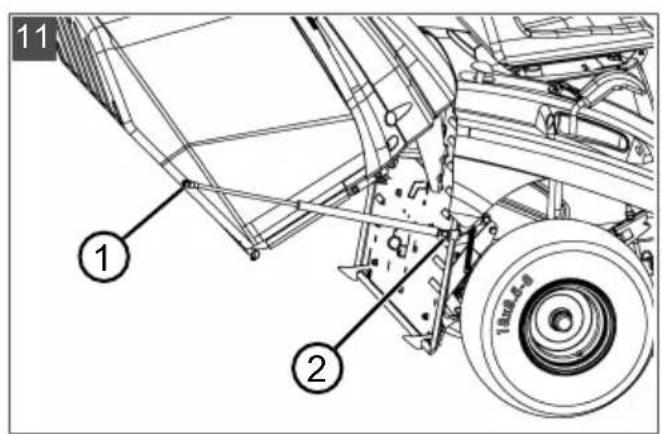

1. Arretieren Sie die Gasdruckdämpfer an den Befestigungsschellen der Grasfangbox (11/1).
2. Halten Sie die Grasfangbox mit einer Hand am Boxgriff (08/1) und mit der anderen Hand an der Halteöffnung an der Rückseite (08/2).
3. Legen Sie die Grasfangbox symmetrisch auf die Führung (08/3). Richten Sie damit die beiden Markierungen am Gehäuse und an der Grasfangbox zueinander aus.
4. Kippen Sie die Grasfangbox mit der anderen Handleitung nach vorne (08/a), so dass der vordere Teil der Grasfangbox einrastet.
5. Schwenken Sie nun die Grasfangbox wieder nach unten (08/b).
6. Überprüfen Sie den korrekten Sitz der Grasfangbox.
7. Arretieren Sie die Gasdruckdampfer an den Befestigungspunkten des Traktorrahmens (11/2).

6.6 Prüfung der Sicherheitseinrichtungen

Die Sicherheitseinrichtungen müssen vor jedem Start des Rasentraktors geprüft werden.

WARNING!

Gefahr bei der Prüfung der Sicherheitsinrichtungen!

Die Sicherheitseinrichtungen)durfen nur vom Fahrersitz aus und wenn sich keine weiteren Personen oder Tiere in der Nae aufhalten, durchgefuhrt werden!

Führer Sie alle Prüfungen auf ebenem Untergrund durch, damit der Rasentraktor nicht ungewollt rolten kann.

6.6.1 Kontaktschalter der Feststellbremse prufen

Der Kontaktschalter der Feststellbremse stellt sich, dass der Motor nur dann gestartet werden kann, wenn die Feststellbremse angezogen ist.

Voraussetzung: Der Motor ist aus.

1. Setzen Sie sich auf den Fahrersitz.
2. Losen Sie die Feststellbremse, indem Sie das Bremspedal (03/1) betätigten.
3. Versuchen Sie den Motor zu starten (Zündschlüssel in Position III) (05).

HINWEIS

Der Motorarfndnichtstarten!

6.6.2 Mahwerkkontakschalter prufen

Der Mahwerkkontakschalter stellt sich, dass sich der Motor nicht starten{lsst, wenn das Mahwerk aktiviert ist.

1. Motorist aus.
2. Setzen Sie sich auf den Fahrersitz.
3. Treten Sie das Bremspedal (03/1) und betätig- gen Sie die Feststellbremse (03/2, 01/5).
4. Schalten Sie das Mahwerk zu.
5. Versuchen Sie den Motor zu starten (Zündschlüssel in Position III) (05).

HINWEIS

Der Motorarfndnichtstarten!

6.6.3 Sitzkontaktschalter prufen

Der Sitzkontaktschalter stellt sich, dass sich der Motor abschaltet, sobald sich bei eingeschaltetem Mahwerk keine Person mehr auf dem Fahrersitz befindet.

1. Setzen Sie sich auf den Fahrersitz.
2. Treten Sie das Bremspedal (03/1) und betätig- gen Sie die Feststellbremse (03/2, 01/5).
3. Starten Sie den Motor und halten Sieihn mit maximaler Drehzahl laufen.
4. Schalten Sie das Mahwerk zu.
5. Entlasten Sie den Sitz, indem Sie aufstehen (nicht absteigen!).

HINWEIS

Der Motor muss sich abschalten!

6.6.4 Kontaktschalter der Grasfangbox prufen

Der Kontaktschalter an der Grasfangbox staaticher, dass sich der Motor abschaltet, sobald die Grasfangbox bei eingeschalteten Mahwerk nicht korrekt eingehängt ist.

1. Setzen Sie sich auf den Fahrersitz.
2. Treten Sie das Bremspedal (03/1) und betäti- gen Sie die Feststellbremse (03/2, 01/5).
3. Starten Sie den Motor und halten Sie ihn mit maximaler Drehzahl laufen.
4. Schalten Sie das Mahwerk zu.
5. Hebien Sie die leere Grasfangbox leicht an oder betätigten Sie den Öffnungsschalter.

HINWEIS

Der Motor muss sich abschalten!

6.6.5 Kontaktschalter des Auswurfkanals prufen

Der Kontaktschalter des Auswurfkanals stellt sich, dass sich der Rasentraktor bei ausgebautem Auswurfkanal nicht starten lasst.

1. Grasfangbox abnehmen.

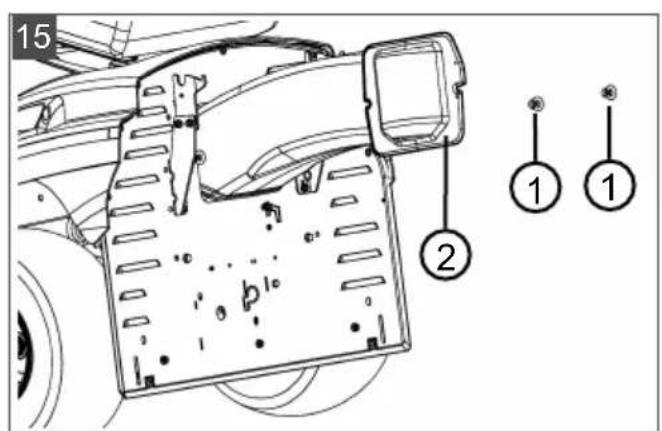

2. Entfernen Sie den Auswurfkanal (15):

Lösen Sie die Augenschrauben (15/1).
Ziehen Sie den Auswurfkanal (15/2) et was Heraus.

1. Setzen Sie sich auf den Fahrersitz.

2. Treten Sie das Bremspedal (03/1) und betäti- gen Sie die Feststellbremse (03/2, 01/5).

3. Starten Sie den Motor.

HINWEIS

Der Motorarfndnichtstarten!

7 BETRIEB DES TRAKTORS

WARNING!

Gefahren durch unzureichende Kenntnis über den Rasentraktor!

Lesen Sie sich die Betriebsanleitung genau durch, bevor Sie starten!
Achten Sie insbesondere auf alle Sicherheitshinweise!

Führer Sie alle Montagearbeiten und alle Arbeiten zur Inbetriebnahme gewissenhaft durch. Fragen Sie im Zweifel den Hersteller!

7.1 GrundsätzlicheVBorbereitende Maßnahmen

Tragen Sie während des Mahens immer feste Schuhwerk und lange Hosen. Niemals barfu oder mit offenen Sandalen mahren.
- Überprüfen Sie vollständig das Gelände, auf dem der Rasentraktor eingesetzt wird, und entfern den Sie alle Steine, Stöcke, Drahte, Knochen und andere Fremdkörper, die erfasst und weggeschleudert werden konnten. Auch während des Mahens ist auf Fremdkörper zu achten.
Fuhren Sie alle in der Inbetriebnahme beschrieben Arbeiten durch. Dies gilt insbes

sondere für die Prüfung der Sicherheitsinrichtungen.

Zum Ziehen von Lasten nur die Anhängevorrichtung verwenden! Die Stützlast nicht über-schreiben.
Der Transport von Gegenständen am Rasentraktor ist nicht gestattet!

7.2 Verwendung von Zubehör

WARNING!

Gefahr durch falsches Zubehör oder falsche Zubehörverwendung!

Verwenden Sie immer nur Originalzube-hör des Traktorherstellers!

Beachten Sie die Vorschriften zur Verwendung in der jeweils beiliegenden Bedienungsanleitung!

Durch die Verwendung von nicht zugelassenem Zubehör oder die falsche Verwendung konnen große Gefahren für den Bediener und Dritte entstehen. Der Rasentraktor konnte überbelastet werden. Dies kann zu schweren Unfallen führen.

7.3 Rasentraktor schiebern

VORSICHT!

Gefahr beim Schieber an Schrägen!

Schieben Sie den Rasentraktor nur auf waagerechten Flächen! An Schrägen könnte der Rasentraktor unkontrolliert bergab rollen.

Bei Fu hydrostat-Antrieb

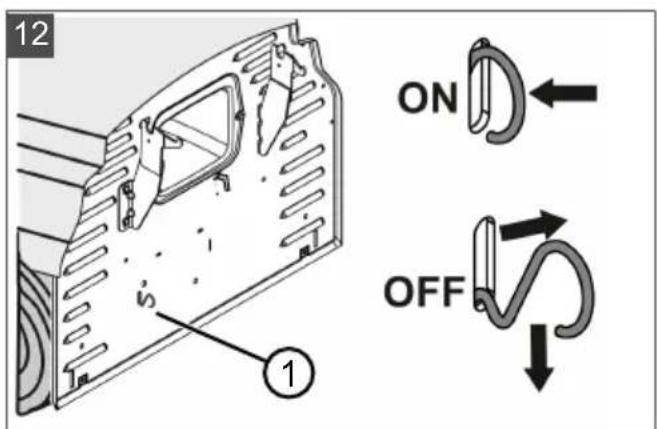

Der Bypasshebel (12/1) befindet sich im hinteren rechten Radkasten. Bypassentriebelung:

1. Bypasshebel (12/1) Herausziehen und nach offen einhängen.
2. Bremse lösen. Der Rasentraktor kann jetzt geschoben werden.
3. Bypasshebel (12/1) nach dem Schieber zu-rückstellen, um das hydrostatische Getriebe wieder in Funktion zu setzen.

7.4 Motor starten und abstellen

WARNING!

Verletzungsgefahr durch Blitzschlag

Das Gerät hat keinen Schutz vor Blitzschlag.

Mahren Sie nicht bei Gewitter.

Motor starten

1. Nehmen Sie auf dem Fahrersitz Platz.
2. Treten Sie das Bremspedal (03/1) auf der linken Seite ganz durch und arretieren Sie es mit dem Feststellhebel (03/2).
3. Vergewissern Sie sich, dass das Mahwerk NICT zugeschaltet ist. Prufen Sie dazu die Kippschalterstellung (04/2).
4. Bewegen Sie den Regler (01/2) für die Motordrehzahl an den oberen Anschlag. Je nach Ausstattungsvariante befindet sich Dort das Choke-Zeichen. Wenn nicht, ziehen Sie am separaten Choke-Knopf (01/1).
5. Stecken Sie den Zündschlüssel in das Zündschloss (01/3, 05).
6. Drehen Sie den Zündschlüssel in Position "III" und halten Sieihn Dort so lange, bis der Motor lauft. Hinweis: Zur Schonung der Starterbatterie sollte ein Startversuch nicht länger als ca. 5 Sekunden dauern.
7. Lassen Sie dann den Zündschlüssel los, er springt automatisch in Position „II".
8. Bewegen Sie den Regler (01/2) für die Motordrehzahl in Betriebsstellung. Bei einer Ausstattungsvariante mit Choke-Knopf drücken Sie diesen wieder hinein (01/1).

Motor abschalten

1. Schalten Sie das Mahwerk ab (04/2).
2. Stellen Sie den Regler (01/2) für die Motordrehzahl auf Leerlaufstellung.
3. Treten Sie auf das Bremspedal (03/1) und ar-retieren Sie es mit dem Feststellhebel (03/2).
4. Drehen Sie den Zündschlüssel (05) in Position _n0^n .
5. Ziehen Sie den Zündschlüssel ab.

WARNING!

Gefahr durch bereits Motor!

Achten Sie beim Abstellen des Motors darauf, dass freieste Motorteile (z. B. der Schalldämpfer) keine in der Höhe befindlichen Gegenstände oder Materialien entzünden können!

7.5 Fahren mit dem Traktor

WARNING!

Gefahr durch unangepasste Geschwindigkeit!

Fahren Sie insbesondere am Anfang langsam, um sich an das Fahr- und Bremsverhalten des Traktors zu gewinnen!

Vor jeder Richtungsänderung ist die Fahrgeschwindigkeit so zu reduzieren, dass der Fahrer jederzeit die Kontrolle über den Rasentraktor besteht und dieser darauf auch nicht umkippen kann!

Ihr Traktor wird über ein Fußhydrostat-Getriebe angetrieben.

7.5.1 FahrtVBbereiten bei Temperaturen unter 10^

1. Vergewissern Sie sich, dass das Mahwerk NICT zugeschaltet ist. Prufen Sie dazu den Kippschalter (04/2).
2. Starten Sie den Motor und setzen Sie ihn zur Optimierung der Getriebeolviskositat ca. 30 Sekunden lang warmlaufen. Danach konnen Sie mit dem Traktor fahren. Das Mahwerk sollte erst zugeschaltet werden, wenn der Motor eine Minute Minuten gelaufen ist.

7.5.2 Fahren mit Fußhydrostat-Getriebe

1. Treten Sie auf das Bremspedal (03/1) und arretieren Sie es mit dem Feststellhebel (03/2).
2. Stellen Sie das Mahwerk auf die hochste Schnittthöhe (04/1).
3. Starten Sie den Motor.
4. Bremse betätigen (03/1).
5. Drücken Sie langsam auf das Fußpedal für die gewünschte Fahrtrichtung:

Vorwärts: Fußpedal (02/1)
Rückwärts: Fußpedal (02/2)

1. Je weiter Sie das Pedal drücken, desto Schneller bewegt sich der Traktor in die gewählte Richtung.
2. Zum Anhalten lassen Sie das Fußpedal los und treten auf das Bremspedal (03/1).

HINWEIS

Betätigen Sie immer, wenn Sie die

Traktor verlassen, den Feststellhebel bei getretenem Bremspedal, damit der Traktor nicht wegrolten kann!

7.5.3 Fahren und Mahlen an Hängen

WARNING!

Gefahr durch Fehler beim Fahren an Hangen!

Beim Fahren an Hängen ist besondere Vorsicht geboten! Es gibt keinen „sicheren" Hang.

Beachten Sie dazu besonderss folgende Sicherheitshinweise!

Wenn die Räder durchdrehen sollenn oder wenn das Fahrzeug beim Befahren einer Steigung stecken bleibt, Mähwerk und Anbaueräte auskuppeln. Danach in langsamer Abwärtsfahrt und gerader Richtung den Hang verlassen!

Eine volle Grasfangbox erhoht durch ihr Gewicht die Kippgefahr des Rasentraktors!

Fahren Sie nicht an Hängen über 10^ (18%) Neigung. Beispiel: das entspricht 18 cm Höhenunterschied auf einen Meter Lange.
Fahren Sie nicht ruckartig an.
Bremsen Sie nicht ruckartig.
Halten Sie die Fahrgeschwindigkeit niedrig.
Fahren Sie nicht quer zum Hang.
Beschleunigen Sie nicht stark.
Lenken Sie nicht ruckartig.

7.5.4 Mahen mit dem Rasentraktor

Um ein sauberes Mahergebnis zu erhalten, ist die Fahrgeschwindigkeit den Rasenverhältnissen anzupassen. Wahlen Sie zum Mahen maximal 2/3 der möglichen Fahrgeschwindigkeit am Pedal. Die maximale Geschwindigkeit des Traktors ist ausschließlich für den Fahrbetrieb ohne eingeschaltetes Mahwerk bestimmt.

Im Normallyfall beträgt die Schnitthöhe 4 - 5 cm. Dies entspricht der 2. oder 3. Raste der Höhenverstellung (04/1). Bei feuchtem und nassem Gras mühen Sie mit higherer Schnitthöhe.

Bei sehr hohem Gras ist es zweckmäßig, in zwei Durchgangen zu mAHen. Stellen Sie das Mahwerk beim ersten Durchgang auf maximale Schnitthöhe. Beim zweiten Durchgang konnen Sie dann auf die gewünschte Höhe einstellen.

7.5.4.1 Zuschalten des Mähwerks

HINWEIS

Das Mahwerk damit zugeschaltet werden, wenn der Motor bereits ca. eine Minute warmgelaufen ist!
Beim Zusammenhang des Mahwerkes sollte der Rasentraktor nicht in hohem Gras stehen.

1. Starten Sie den Motor.
2. Bewegen Sie den Regler (01/2) für die Motordrehzahl in Betriebsstellung.
3. Stellen Sie mit dem Handhebel (04/1) das Mahwerk auf die hochste Schnitthöhe.
4. Schalten Sie das Mahwerk mit dem Kippenschalter (04/2) (Position „I“) ein.
5. Stellen Sie mit dem Handhebel (04/1) das Mahwerk auf die gewünschte Schnitthöhe.
6. Fahren Sie mit dem Rasentraktor an.

7.5.4.2 Mühbetrieb bei Rückwärtsfahrt

HINWEIS

Wird nur das Getriebepedal fur Rückwartsfahr betätig, wird das Mahwerk ausgeschaltet.

1. Betätigen Sie die Taste "Rückwärtsmahen" (01/4) und innerhalb 5 sec. das Pedal (02/2) für die Rückwärtsfahrt.

WARNING!

Unfallgefahr beim Rückwärtsmahen!

Beachten Sie das rückwärte Umfeld beim Rückwärtsmahen!

Rückwartsmahen nur wenn erforderlich!

7.5.4.3 Abschalten des Mähwerks

WARNING!

Gefahr durch nachlaufende Messer!

Ein drehendes/auslaufendes Schneidmesser kann Höhe und Fußzerschneiden! Deshalb Höhe und Fußz von den Schneidwerkzeugen fernhalten!

1. Schalten Sie das Mahwerk mit dem Kippenschalter (Position „0“) ab (04/2).

Das Mähwerk kann sowohl im Stillstand als auch während der Fahrt des Traktors abgeschaltet werden.

WARNING!

Verletzungsgefahr durch herauschleudernde Gegenstände!

Beim Überqueren von Kies- und Schotteflächen konnen Gegenstände in das laufende Mahwerk eingezogen und dann herausgeschleudert werden.

Schalten Sie das Mahwerk immer ab, wenn Sie andere Flächen als Rasen überfahren.

7.5.4.4 Grasfangbox entleeren

HINWEIS

Wenn die Grasfangbox gefüllt ist, ertont ein akustisches Signal. Spätestens jetzt sollte die Box entleert werden.

Das Entleeren der Grasfangbox kann vom Fahrersitz aus vorgenommen werden.
Wird bei zugeschaltetem Mahwerk die Grasfangbox hochgeklappt bzw. ausgehängt, stirbt der Motor ab.
- Wenn die Grasfangbox nicht ordnungsgemäß eingerastet ist, kann das Mahwerk nicht zugeschaltet werden.

Grasfangbox mit Betätigungshebel entleeren

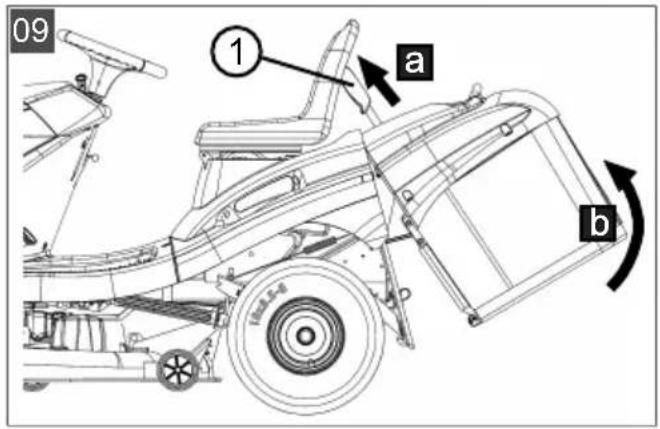

1. Ziehen Sie den Betätigungshebel (09/1) aus der Grasfangbox (09/a).
2. Drucken Sie den Hebel in Fahrtrichtung, damit sich die Grasfangbox öffnet (09/b).

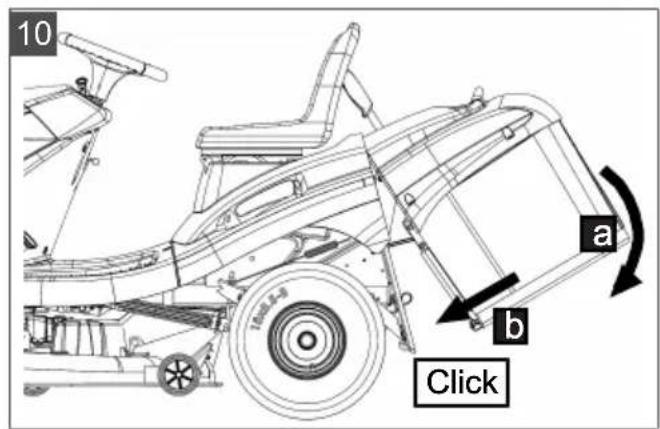

3. Bewegen Sie die Grasfangbox mit dem Hebel nach halten (10/a), bis die Box einrastet (10/b).

7.5.4.5 Mulchen

Für ein optimales Mulchergebnis sollte der Rasen regelmäßig gemaht werden (ca. 1 bis 2-mal wochentlich). Dabei 1/3 der Grashöhe abschreiben (z. B. 6 cm Rasenhöhe, 2 cm mühen). Dadurch wird das Schnittgut sauber in den noch verbleibenden Rasen eingearbeitet.

Für alle Rasentraktoren sind Mulchkeile optional erhältlich.

Heckauswurf für Mulchbetrieb umrüsten

1. Grasfangbox entfernen.

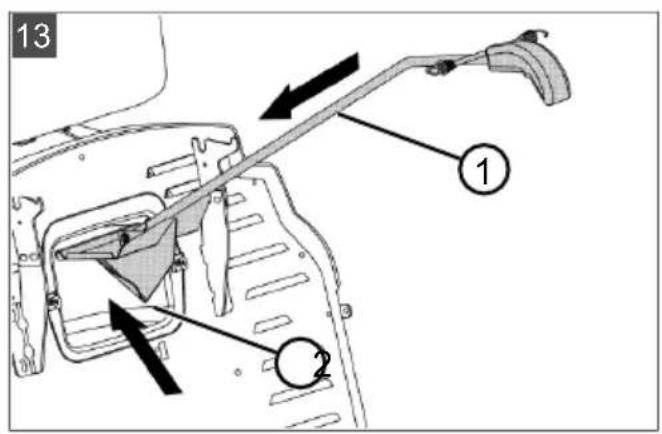

2. Mulchkeil (13/1) in Auswurfkanal (13/2) einfahren.

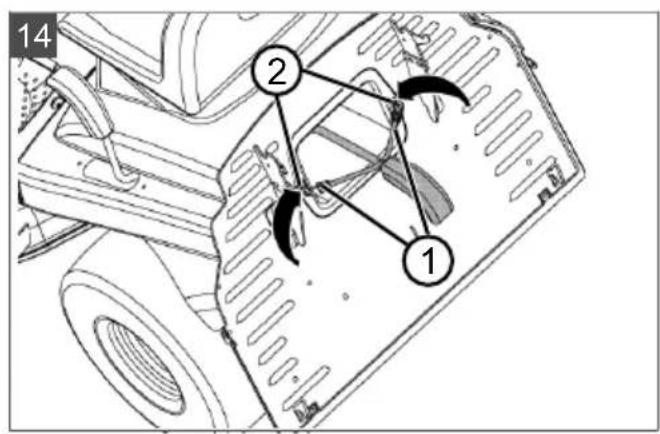

3. Beide Spannbänder (14/1) an den Augenschrauben (14/2) sichern.
4. Grasfangbox einhängen.

7.5.4.6 Mähintervall

Berücksichtigten Sie, dass Gras zu verschiedenen Zeiten unterschiedlich wachst. Empfehlenswert ist zu Beginn des Fruhjahrs ein kürzeres Mahinlvertall zu wahlen. Vergroßern Sie das Mahinlvertall, wenn die Wachstumsrate des Grases im Laufe des Jahres abnimmt.

Konnte der Rasen eine Zeit lang nicht gemaht werden, zunachst eine höhere Schnitthoheneinstellung wahlen und dann zwei Tage später mit einer niedrigeren Schnitthoheneinstellung noch einmal mahren.

7.5.4.7 Mähen von hohem Gras

Mahren Sie, wenn das Gras länger als üblich gewachsen oder wenn es zu feucht ist, den Rasen mit einer hohenen Schnitthoheneinstellung. Mahren Sie den Rasen anschließend mit der niedrigeren, normalen Einstellung noch einmal.

7.5.4.8 Warten der Schneidmesser

Sorgen Sie während der ganzen Mähsaison für ein scharfes Schneidmesser, um ein Abreiten und ein Zerfetzen der Grashalme zu vermeiden. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt.

Schneidmesser nach jedem Gebrauch auf Scharfe und Anzeichen von Abnutzung oder Schaden überprüfen! Gegebenenfalls Serviceworkstätte aufsuchen.
Bei einem Ersatz der Messer nur Original-Ersatzmesser verwenden.

8 RASENTRAKTOR REINIGEN

Für eine optimale Funktion und eine lange Lebensdauer muss der Rasentraktor regelmäßig gereinigt werden.

Reinigen Sie nach jedem Betrieb den Rasentraktor von anhaltenden Verschmutzungen.

Verwenden Sie zur Reinigung keinen Hochdruckreiniger. Der Wasserstrahl eines Hochdruckreinigers oder eines Gardenschlauchs kann zu Beschädigungen der Elektrik oder der Lager führen.

Achten Sie darauf, dass insbesondere Motor, Getriebe und Umlenkrollen, sowie die komplette Elektrik nicht in Berührung mit Wasser kommt.

WARNING! Gefahren bei der Reinigung!

Bei allen Reinigungsrarbeiten gilt:

• Stellen Sie den Motor aus undziehen Sie den Zündschlüssel ab.
  Ziehen Sie den/die Zündkerzenstecker ab.
  Fur die Reinigung entfernte Schutzinrichtungen müssen nach der Reinigung wieder montiert werden.
  VERBRENNUNGSGEFAHR: Reini- gen Sie den Rasentraktor erst, wenn abgekühlt ist. Motor, Getriebe und Schalldampfer sind sehr heißt!
  SCHNITTGEFAHR: Achten Sie bei Arbeiten an den Schneidwerkzeugen auf die scharfen Messer. Bei mehrschneidigen Mahwerkzeugen kann die Bewegung eines Schneidwerkzeuges zur Bewegung des Anderen führen!

8.1 Grasfangbox reinigen

Nehmen Sie dazu die Grasfangbox ab und sprinten Sie die Boxinnen und außen mit einem Wasserschlauch ab. Fester anhaftende Verschmutzungen müssen vorsichtig, zum Beispiel mit einer Bürste, abgekratzt werden. Achten Sie insbesondere bei Grasfangboxen mit Gewebebezug daraufuf, das Gewebe nicht zu beschädigen.

HINWEIS

Entleeren Sie die Grasfangbox vor der Reinigung wie beschreiben. Eine volle Grasfangbox ist zu schwer, um sie sicher abnehmer zu konnen.

Abnehmen einer Grasfangbox (220 l)

1. Stellen Sie den Motor ab.
2. Hebien Sie die Grasfangbox kein an.
3. Entnehmen Sie die Grasfangbox nach oben.

Abnehmen einer Grasfangbox (300 l)

1. Stellen Sei den Motor ab.
2. Losen Sie die Gasdruckdämpfer vom Traktor und arretieren Sie diese an den Halterungen der Grasfangbox.
3. Hebienie die Grasfangboxleicht an.
4. Entnehmen Sie die Grasfangbox.

8.2 Gehäuse, Motor und Getriebe reinigen

ACHTUNG!

Beschädigung der elektrischen Anlage durch eindringendes Wasser!

Achten Sie beim Reinigen des Traktors mit Wasser, dass kein Wasser in die elektrische Anlage gelangt!

Den Motor und alle Lagerstellen (Räder, Getriebe, Messerlagerung) nicht mit Wasser oder einem Hochdruckreiniger abspritzen.

Eindringendes Wasser in die Zündanlage, in den Vergaser und in den Luftfilter kann Störungen verursachen. Wasser in den Lagerstellen kann zum Verlust der Schmierung und somit zur Zerstörung der Lager führen.

Zum Entfernen von Schmutz und Grasresten einen Lappen, Handbesen, langstieligen Pinsel oder Ahnliches verwenden.

8.3 Reinigen des Auswurfkanals

Durch regelmäßiges Reinigen wird die Leichtgangigkeit der Schnitthöhenverstellung gewährleistet. Der Auswurfkanal besteht aus zwei ineinander geschobenen Teilen. Das untere Teil ist im Mahgehause fest eingerastet. Das obere Teil kann zur Reinigung Herausgezogen werden.

1. Entfernen Sie die Grasfangbox.
2. Entfernen Sie die Schrauben (15/1) links und rechts am Auswurfkanal.
3. Ziehen Sie den Auswurfkanal (15/2) durch die Rückwand nach hinter heraus.
4. Reinigen Sie den oberen und unteren Auswurfkanal gründlich.
5. Stecken Sie den Auswurfkanal in die Rückwand. Dabei darauf auf achten, dass oberer und unterer Teil sauber zusammengeführrt werden.
6. Schrauben Sie ihn mit den beiden Befestigungsschrauben fest.
7. Montieren Sie die Grasfangbox.

9 TRANSPORT

WARNING!

Quetschgefahr durch umkippendes Gerät!

Durch das Eigengewicht des Geräts konnen Personen schwer verletzt werden.

Gehen Sie beim Auf- und Ablenden des Gerats zum Transport in einem Fahrzeug oder Anhänger mit größter Vorsicht vor!

Beim Transport des Rasentraktors mit Transportgeräten (z.B. Pkw-Anhänger), muss das Mahwerk zur Entlastung der Mahwerksaufgangung unterbaut werden.

Achten Sie beim Transport auf ausreichende Traglast des Transportmittels und eine geeignete Sicherung des Rasentraktors.

10 WARTUNG UND PFLEGGE

Gefahren bei der Instandhaltung!

Bei allen Instandhaltungsarbeiten gilt:

• Stellen Sie den Motor aus undziehen Sie den Zündschlüssel ab.
  Ziehen Sie den/die Zündkerzenstecker ab.
  Fur die Instandhaltung entfernte Schutzeinrichtungen mussen nach der Instandhaltung wieder montiert werden.
  VERBRENNUNGSGEFAHR:

Arbeiten Sie am Rasentraktor erst, wenn er abgekühlt ist. Motor, Getriebe und Schall-dampfer sind sehr hei!

SCHNITTGEFAHR:
Achten Sie bei Arbeiten an den Schneidwerkzeugen auf die scharfen Messer. Bei mehrschneidigen Mahwerkzeugen kann die Bewegung eines Schneidwerkzeuges zur Bewegung eines anderen Schneidwerkzeugs führen.
Beim Austausch von Teilen dürfen nur Original-Ersatzteile verwendet werden.
Suchen Sie im Zweifel immer eine Fachwerkstatt auf oder kontaktieren Sie den Hersteller.

10.1 Wartungsplan

Folgende Arbeiten dürfen vom Benutzer selbst durchgeführt werden. Alle übrigen Wartungs-, Service und Instandsetzungsarbeiten müssen bei einer autorisierten Service-Werkstätte durchgeführt werden.

Bitte beachten Sie zusammen die empfohlenen, jährlichen Abschmierungen gemäß Schmierplan.

HINWEIS

Bei starker Beanspruchung und bei hohen Temperaturen konnen kürzere Wartungsintervalle als in der oben angegeben Tabelle erforderlich sein.

Tätigkeit Vor je-	dem Ein-satz	Nach je- dem Ein-satz	Nach den ersten 5 Stunden	Alle 25 Betriebs-stunden	Alle 50 Betriebs-stunden	Vor jeder Einlage-rung
Motorölstand überprüfen1	X
Motoröl wechseln1			X			X
Luftfilter reinigen1				X
Luftfilter austauschen1					X
Zündkerze überprüfen1					X
Bremse überprüfen (Probebrem-sung auf gerader Strecke)	X
Reifendruck überprüfen X
Mähmesser überprüfen X
Auf lose Teile überprüfen X X
Keilriemen überprüifen (Sicht-kontrolle)				X
Reinigen des Rasentraktors X
Luftansauggitter am Motor reinigen1	X
Getriebe von Gras- und Mäh-resten reinigen		X		X

*)* siehe Bedienungsanleitung des Motorenherstellers

10.2 Schmierplan

Um die Leichtigigkeit der beweglichen Teile zu gewährleisten, empfehlen wir mindestens jährlich folgende Stellen nachzuschmieren.

Reinigen Sie alle zu schmierenden Stellen vor dem Abschmieren oder Einsprühen mit einem Lappen. Verwenden Sie kein Wasser, um eventuelle Korrosion zu vermeiden.

Schmierstellen:

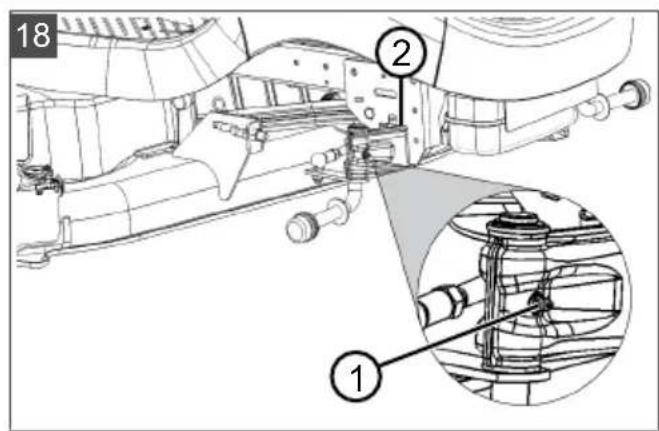

Schmiernippel (18/1) am Achsschenkel rechts und links mit Mehrzweckfett abschmieren.
Lagerung der Vorderachse am Rahmen (18/2) mit Spruhol einsprühen.

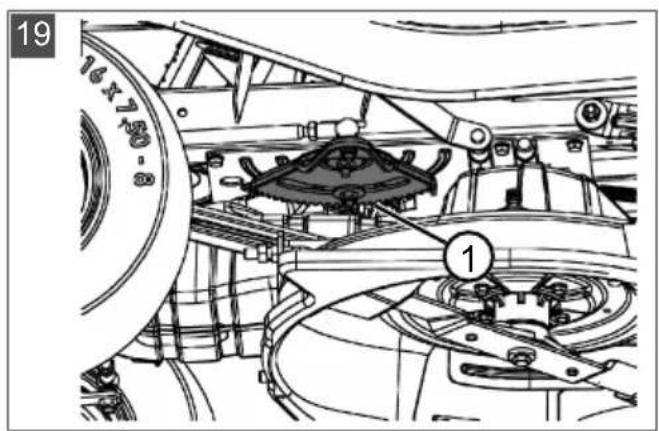

Zahnsegment (19/1) und Lenkritzel am Lenkgetriebe mit Mehrzweckfett abschmieren.

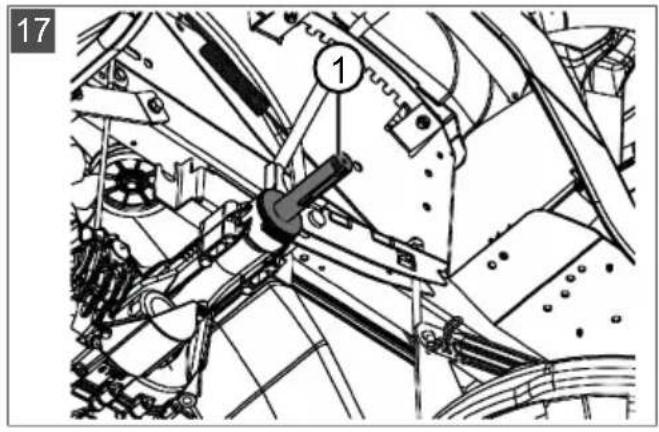

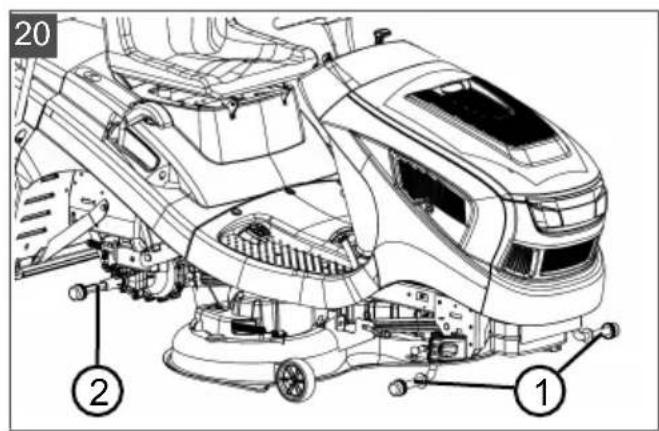

Rollenlager (17/1) und Nabe an Vorderachse (20/1) und Hinterachse (20/2) mit Mehrzweckfett abschmieren.

HINWEIS

Die Vorder- und Hinterräder müssen zum Abschmieren der Achesen und Lager abgebaut werden.

Dreh- und Lagerstellen: Schmierung aller beweglichen Dreh- und Lagerstellen.

10.3 Radwechsel

Radwechselarf nur auf einem waagrechten und festen Untergrund vorgenommen werden.

1. Stellen Sie den Rasentraktor ab undziehen Sie den Zündschlüssel ab.
2. Drucken Sie das Bremspedal (03/1) ganz durch und arretieren Sie es mit dem Feststellhebel (03/2).
3. Sichern Sie den Rasentraktor mit Unterleg-keilen gegen Wegrollen. Legen Sie die Keile auf der Seite unter, die nicht angehoben wird.
4. Heben Sie den Rasentraktor mit einem geeigneten Hebezeug (z. B. Scherenwagenheber) auf der Seite an, auf der das Rad gewechselt werden soll. Hebien Sie den Traktor soweit an, dass sich das zu wechselnde Rad frei drehen{lsst.

Achtung! Gefahr von Geräteschäden.

Achten Sie beim Anheiten darauf keine Traktorelemente zu verbiegen. Setzen Sie das Hebewerkzeug nur an stabilen Metallteilen an.

1. Sichern Sie den Rasentraktor an einem tragenden Element des Fahrgestells mit einer stabilen Unterlage (z. B. Kanthölzer) so ab, dass er sich auch bei Abrutschen oder Kippen des Hebezeugs nicht absenken kann.

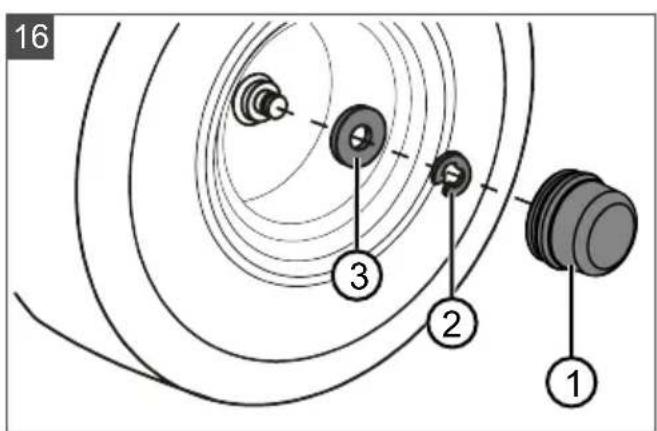

2. Ziehen Sie die Schutzkappe (16/1) ab.
3. Drucken Sie die Sicherungsscheibe (16/2) mit Schraubendreher ab. Achten Sie daraufuf, dass sie nicht verloren gehen.
4. Ziehen Sie die Unterlegscheibe (16/3) ab.
5. Ziehen Sie das Rad von der Achse. Hinweis: Beim Abziehen der Hinterträder von der Achse die Passfeder nicht verlieren!
6. Reinigen Sie vor der Wiedermontage die Achse und die Bohrung im Rad und fetten Sie beides mit Mehrzweckfett ein.
7. Stecken Sie das Rad auf die Achse. Hinweis: Beim Aufstecken der Hinterräder mussen die Nuten der Passfeder und des Hinterrades so übereinander stehen, so dass sich die Passfeder gewaltfrei einschieben lasst.
8. Stecken Sie die Unterlegscheibe auf die Achse.
9. Drücken Sie die Sicherungsscheibe in die Nut an der Achse. Wenn Sie hierzu eventuell eine Zange verwenden, achten Sie darauf mit der Zange nicht die Achse zu beschädigen.
10. Stecken Sie die Schutzkappe auf die Achse.
11. Entfernen Sie die Sicherungsunterlage und halten Sie den Traktor vorsichtig mit dem Hebezeug auf den Boden sinken.

10.4 Starterbatterie

Im Lieferumfang des Rasentraktors ist kein Ladegerät für die Starterbatterie enthalten.

Genaue Batteriebezeichnung: siehe Batteriekasten. Die Starterbatterie befindet sich unter der Motorabdeckhaube.

Grundsätzlich ist die Starterbatterie ab Werk geladen.

Sicherheitshinweise

WARNING!

Gefahr durch falschen Umgang mit der Starterbatterie!

Zur Vermeidung von Gefahren, die vom falschen Umgang mit der Batterie ausgehen konnen, beachten Sie folgende Punkte!

Die Starterbatteriearfnd nicht in unmittelbarer Naine von offenem Feuer gelagert, verbrannt oder auf Heizungen abgestellt werden. Es droht Explosionsgesefahr.
Bewahren Sie die Starterbatterie zur Wintereinlagerung in einem kühlen, trockenen Raum (10 - 15^) auf. Temperaturen unter dem Gefrierpunkt sollen den bei der Lagerung vermieden werden.
- Lassen Sie die Starterbatterie nicht über einen längeren Zeitraum ungeladen. Wenn die Starterbatterie über einen längeren Zeitraum nicht benutzt wurde, sollte sie mit einem geeigneten Ladegerät aufgeladen werden.
Die Starterbatterie nicht zerstoren. Der Elektrolyt (Schwefelsäure) verursicht Verzuzungen auf der Haut und Bekleidung - sofort mit viel Wasser auswaschen.
Die Starterbatterie sauber halten. Nur mit einem trockenen Tuch abwischen. Kein Wasser, Benzin, Verdünnungsmittel oder ähnlich das zu verwenden!
Die Anschlusspole sauber halten und mit Polfett einfetten.
Anschlusspole nicht kurzschlieben.

Laden der Starterbatterie

Die Aufladung ist erforderlich:

Vor der Einlagerung zur Winterpause.
Bei längerer Standzeit des Gerätes (länger als 3 Monate).

WARNING!

Gefahr durch falsches Aufladen der Starterbatterie!

Der Ladestrom des Ladegerates darf 5 A nicht überschreiben und die Ladespannung darf max. 14,4 V betragen. Bei higherer Ladespannung besteht Explosionsgefahr der Starterbatterie!

Ziehen Sie bei Arbeiten an der Batterie immer den Zündschlüssel ab.

Wir empfehlen, diese wartungsfreiie und gasdichte Starterbatterie mit einem speziell dafür geeigneten Ladegerät aufzuladen (zu beziehen über den Fachhandel).

Beachten Sie vor dem Laden der Starterbatterie die Bedienungsanleitung des Ladegerätherstellers.

VORSICHT! Kurzschlussgefahr!

Um einen Kurzschluss zu vermeiden, immer zuerst das Minuskabel (-) an der Batterie ab- und als letztes wieder anklemen!

Ziehen Sie bei Arbeiten an der Batterie immer den Zündschlüssel ab!

1. Ziehen Sie den Zündschlüssel ab (05).
2. Offnen Sie die Motorhaube.
3. Verbinden Sie die Klemmen des Ladegerates mit den Anschlusspolen der Batterie.

HINWEIS

Beachten Sie die Polarität:

Rote Klemme = Pluspol (+)
Schwarze Klemme = Minuspol (-)

1. Verbinden Sie das Ladegerät mit dem Stromnetz und schalten Sie es ein.

10.5 Mahwerk ausbauen

Für die Verwendung des Traktors im Winterdienst und für den Wechsel des Keilriemens ist das Mahwerk auszubauen.

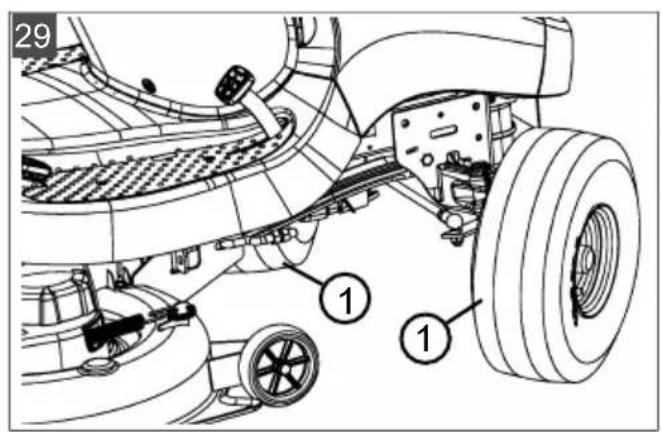

1. Vorderrader (29/1) bis zum Anschlag nach links einschlagen.

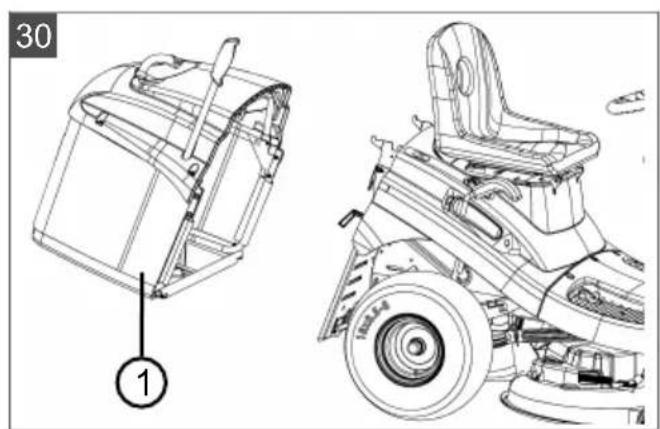

2. Grasfangbox (30/1) entfernen.
3. Auswurfkanal (15/2) ausbauen.

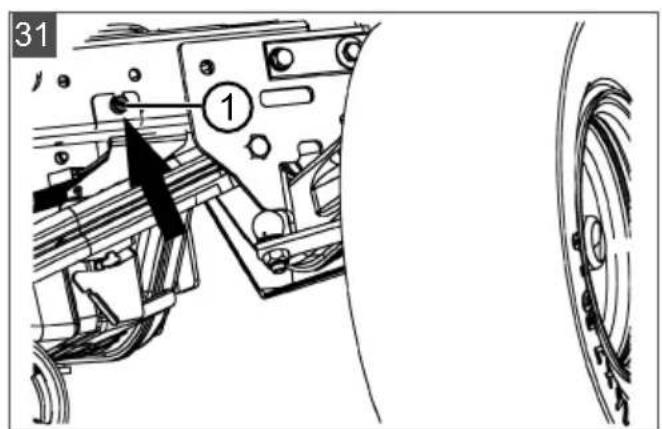

4. Zylinderschraube (31/1) der Schachthalterung 5-6 Umdrehungen offen.

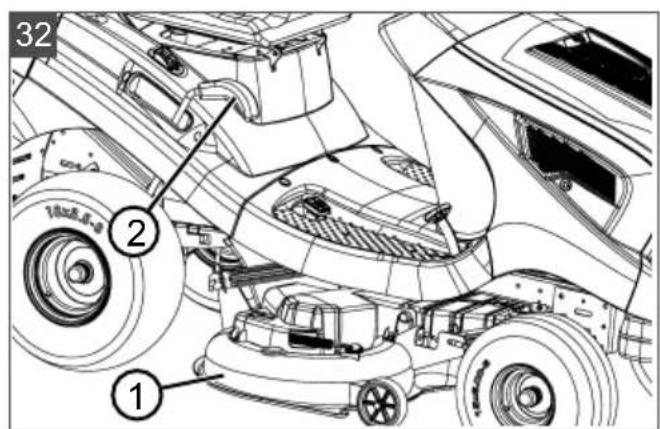

5. Mähwerk (32/1) mit dem Hebel der Schnitthohenverstellung (32/2) auf die tiefste Einstellung ablassen.

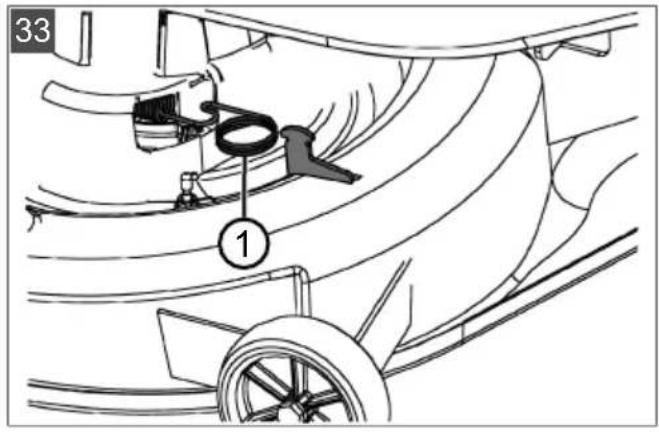

6. Zug feder (33/1) am Mähwerk aushängen.

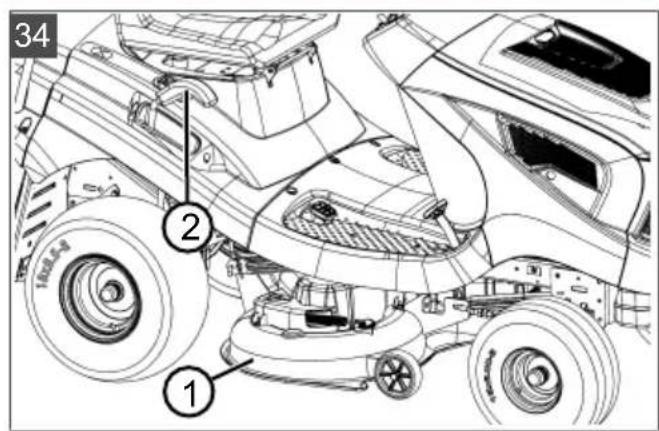

7. Mahwerk (34/1) mit dem Hebel der Schnitthohenverstellung (34/2) wieder ganz nach oben stellen.

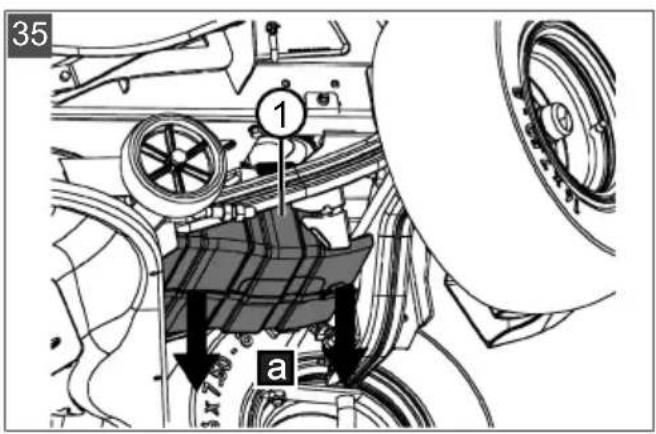

8. Keilriemen-Kanal (35/1) aushängen (35/a).

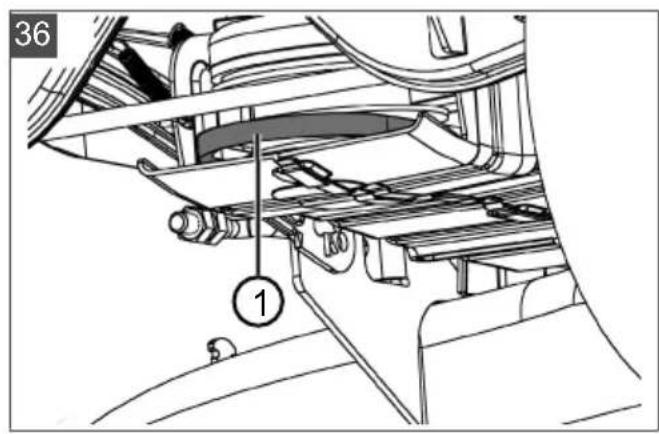

9. Keilriemen (36/1) von der Keilriemenscheibe des Motors aushängen.

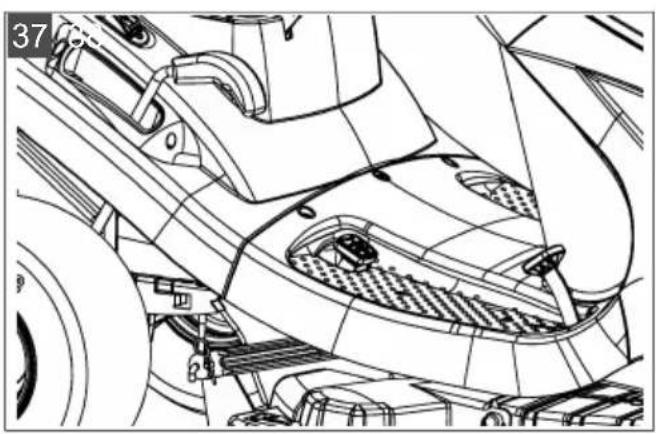

10. Mähwerk (32/1) mit dem Hebel der Schnitthöhenverstellung (32/2) wieder auf die tiefste Einstellung ablassen.

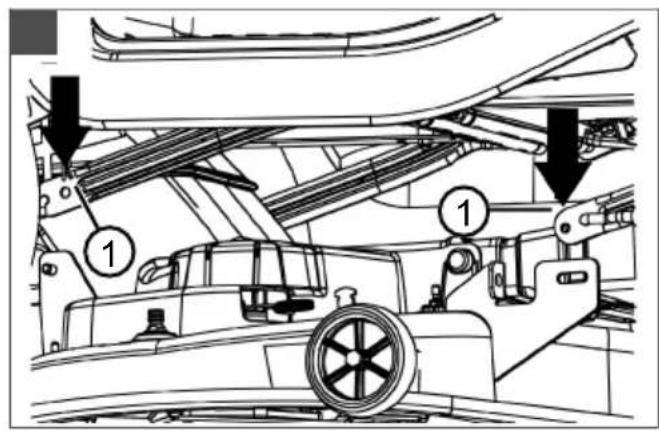

11. Sicherungsstifte (4 Stück) (38/1) an den Haltebügeln des Mahwerks entfernen.
12. Haltbügel über die Bolzen abziehen (38).

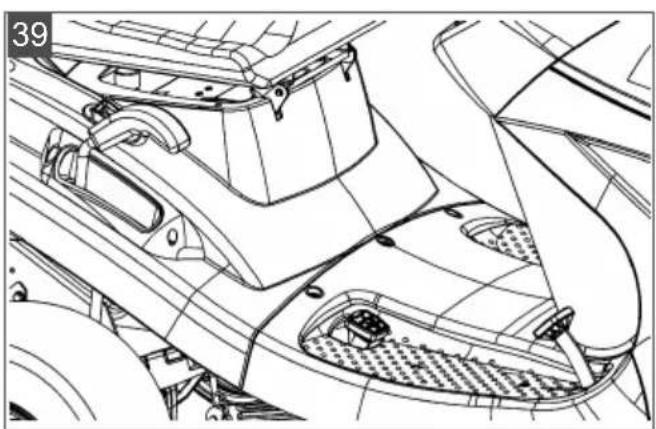

13. Ziehen Sie das Mahwerk in Fahrtrichtigung rechts seitlich hersa.

10.6 Keilriemen auswechseln

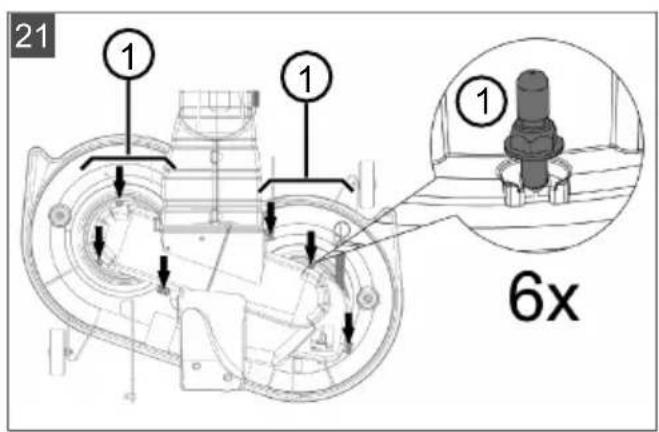

1. Sicherungsmuttern (6 Stück) (21/1) offen.

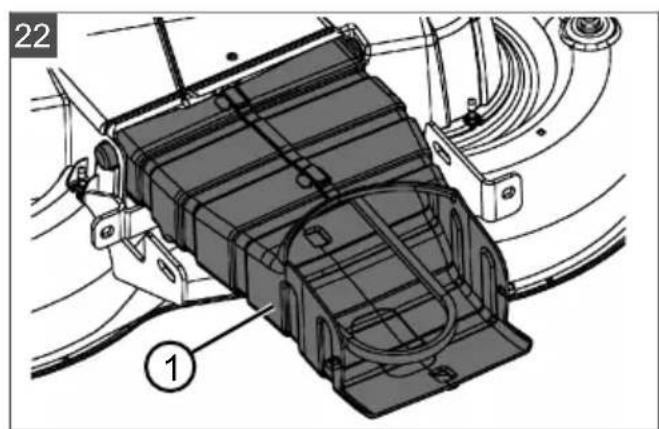

2. Keilriemen-Kanal (22/1) aushängen.

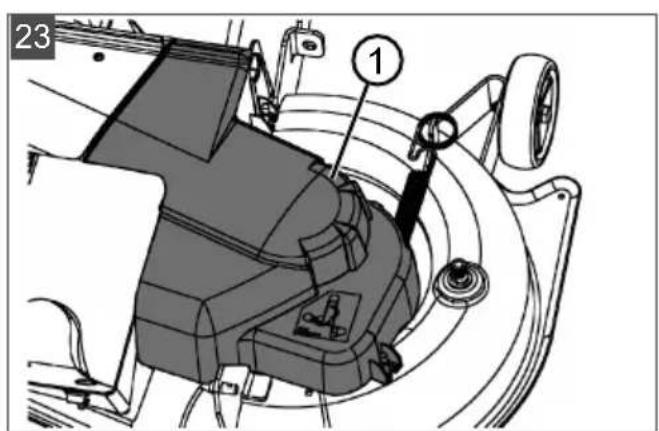

3. Rechte Abdeckung (23/1) des Mahwerks aushängen und entfernen.

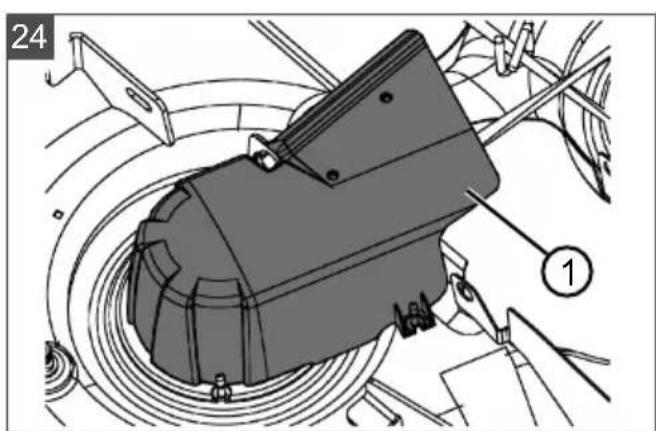

4. Linke Abdeckung (24/1) des Mahwerks aushängen und entfernen.

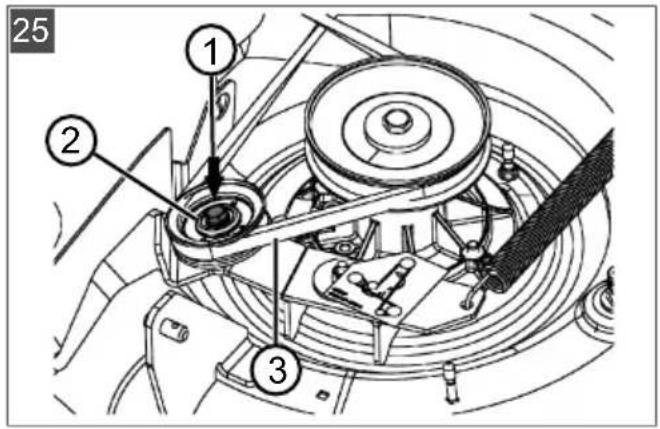

5. Schraube (25/1) an der Spannrolle (25/2) leicht losen, bis der Keilriemen (25/3) ausgefädelt werden kann.

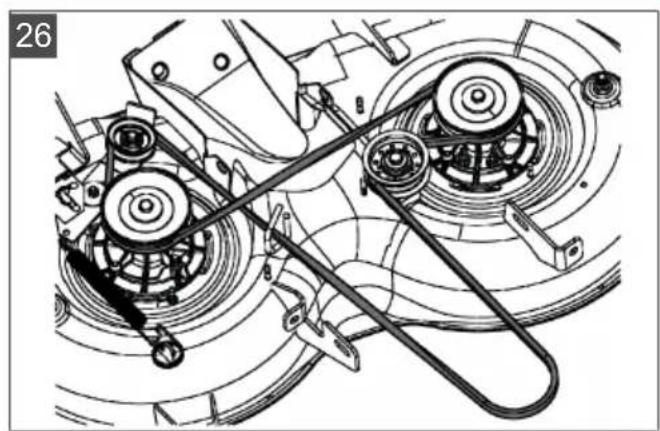

6. Keilriemen herausnehmer.

HINWEIS

Die Führung und Lage des Keilriemens ist je nach Typ entsprechlich. Beachten Sie die Hinweis-Aufkleber auf dem Mahwerk.

Neuen Keilriemen einsetzen

1. Legen Sie den Keilriemen um die leicht gelöste Spannrolle und schrauben Sie die Spannrolle wieder an (27, 28).

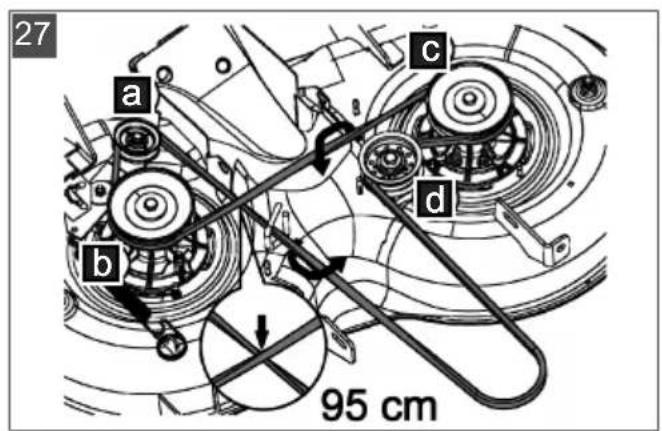

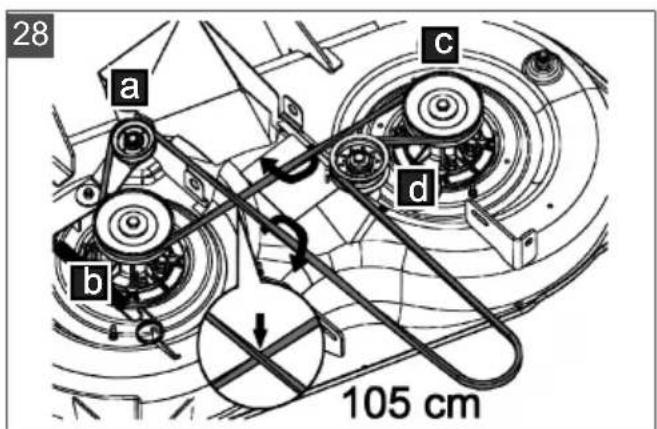

2. Legen Sie den Keilriemen entsprechend der Reihenfolge (27/a - d, 28/a - d) um die Rolten und beachten Sie die Führung und Lage des Keilriemens.

11 LAGERUNG

Der Rasentraktor soll vor Witterungseinflüssen, insbesondere vor Feuchtigkeit, Regen und längerer direkter Sonneneinstrahlung geschützt, abgestellt werden.

Bewahren Sie den Rasentraktor niemals mit Kraftstoff im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Kraftstoffdämpfe mit offenem Feuer oder Funken in Berührung kommt konnen. Stellen Sie den Rasentraktor nur in Räumen ab, die für das Abstellen von Kraftfahrzeugen geeignet sind.

Stellen Sie den Rasentraktor bei längeren Einlagenungen, wie Überwinterung, möglichst nicht mit vollem Kraftstoffank ab. Der Kraftstoff kann verdunsten.

Vor Langzeitinlagerung sollte der Kraftstoff aus dem Tank und dem Vergaser abgelassen werden, um Ablagerungen und damit Startschwierigkeiten vorzubeugen. Befragen Sie hierzuitte Ihre Fachwerkstatt.

12 HILFE BEI STÖRUNGEN

VORSICHT!

Verletzungsgefahr

Scharfkantige und sich bewegende Geräteile können zu Verletzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reinigungsrarbeiten immer Schutzhandschuhe!

HINWEIS

Wenden Sie sich bei Störungen, die nicht in dieser Tabelle aufgefuhrt sind oder nicht selbst behoben werden konnen, an unseren Kundendienst.

Störung Ursache Beseitigung
Motor springt nicht an.	Kraftstoffmangel. Tank füllen; Tankentlüftung überprüfen; Kraftstofffilter überprüfen.
	Schlechter, verschmutzter Kraftstoff, alter Kraftstoff im Tank.	Verwenden Sie stets frischen Kraftstoff aus sauberen Behältern; Vergaser reini-gen (Kundendienstwerkstatt).
	Luftfilter verschmutzt. Luftfilter reinigen (siehe Bedienungsan-leitung des Motorherstellers).
	Kein Zündfunke. Zündkerze reinigen, elev. neue einset-zen, Zündkabel prüfen, Zündanlage prü-fen (Kundendienstwerkstatt).
	Durch mehrmalige Startversuche zu viel Kraftstoff im Motorbrenn-raum.	Zündkerze herausdrehen und abtrock-nen.
Anlasser Funktioniert nicht.	Leere oder schwache Starterbat-terie.	Starterbatterie aufladen.
	Sicherheitsschalter am Fahreresitz nicht in Funktion.	Richtig auf dem Fahrersitz Platz neh-men; Schalter defekt.
	Sicherheitsschalter am Bremspedal nicht in Funktion.	Bremspedal ganz niederrücken.
	Mähwerk zugeschaltet. Mähwerk ausschalten.
	Sicherung am (+) Kabel der Starterbatterie.	Sicherung überprüfen, gegebenenfalls tauschen.
Motorleistung{lösst nach.	Zu hohes oder zu feuchtes Gras. Schnitthöhe korrigieren; Freiraum für das Mähwerk schaffen durch kurzes Zu-rückfahren.
	Auswurfkanal/Mühdeck ver-stopft.	Motor abstellen und Zündschlüssel abziehen! Auswurfkanal/Mühdeck reinigen.
	Luftfilter verschmutzt. Luftfilter reinigen (siehe Bedienungsan-leitung des Motorherstellers).
	Vergasereinstellung stimmt nicht.	Einstellung überprüfen setzen (Kunden-dienstwerkstatt).
	Messer stark abgenutzt. Messer auswechseln (Kundendienst-werkstatt).
	Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit verringn.
Rasentraktor vibriert stark.	Mähwerk ist beschädigt. Mähwerk	prüfen (Kundendienstwerk-statt).
Rasentraktor führnt nicht an.	Bei Hydrostat-Antrieb: kein Fahr-antrieb.	Bypass-Hebel auf Betriebsstellung um-stehen (siehe Kapitel 7.3 "Rasentraktor schieren", Seite 18).
Unsauberer Schnitt. Messer abgenutzt, unscharf. Messer auswechseln oder nachschi-li-fen. Nachgeschliffene Messer auswuch-ten (Kundendienstwerkstatt)!
	Falsche Schnitthöhe. Schnitthöhe korrigieren.
	Zu geringe Motordrehzahl. Maximale Motordrehzahl einstellen.
	Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit vermindern.
	Unterschiedlicher Reifendruck auf den Rädern.	Auf richtigen Luftdruck aufpumpen. Kor-rekten Reifendruck am Reifen ablesen.
Grasfangbox füllt nicht.	Schnitthöhe zu tief eingestellt. Schnitthöhe korrigieren.
	Gras ist feucht - ist zu schwer, um vom Luftstrom transportiert zu werden.	Mähzeit verschieben, bis die Rasenflä-che abgetrocknet ist.
	Messer stark abgenutzt. Messer auswechseln. (Kundendienst-werkstatt)
	Rasen zu hoch. Rasen 2-mal mühren:
		■ 1. Durchgang: max. Schnitthöhe
		■ 2. Durchgang: gewünschte Schnitt-höhe.
	Gewebesack verstoptf - kein Luftdurchlass.	Gewebesack säubern.
	Auszurfkanal Mähdeck ver-schmutzt.	Auszurfkanal/Mähdeck reinigen.
Füllanzeige spricht nicht an.	Mähreste am Füllanzeigehebel. Mähreste am Füllanzeigehebel entfer-nen. Dann auf Leichtgangigkeit überprü-fen.
Fahrnantrieb, Bremse, Kupplung und Mähwerk.		Ausschließlich von einer Kundendienst-werkstatt überprüfen lessen!

13 GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjahrungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjahrungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen
Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschaden, die auf normale Abnutzung zurückzuführen sind
Verschleibeile, die auf der Ersatzteilkarte mit Rahmen xxxx (x) gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sichitte mit dieser Erklärung und dem Original-Kaufbeleg an ihren Handler oder die{nachste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Kaufers gegenüber dem Verkafer bleiben durch diese Erklärung unberührt.

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE

Contents

Gevaar: nicht betrenden!

De motor mag nicht starten!

De motor mag nicht starten!

De motor mag nicht starten!

7 DE TREKKER GEBRUIKEN

WAARSCHUWING!

Opmerking: Verlies de inlegspie nicht wanner u de weiterwienen van de as trekt!

De oplading is vereist:

Neem contact op met unsere klantenservice bij storingen die nicht in deze tabel staan vermeld of die u nicht selbst kunt op-.
lossen.

Storing Oorzaak Oplossing

4 DÉBALLER LA TONDEUSE ET LA MONTER

Nebezpeci pri udrzbe!

Pri vsech udzbarskych pracich plati:

Overhold polariteten:

Rod klemme = pluspol (+)
Sort klemme = minuspol (-)

Du skal kun benyitte apparatet under folgen-de vilkar:

Folg ogsa den medfolgende bruksanvis- ningen for bensinmotoren.

ADVARSEL!

7 DRIFT AV TRAKTOREN

ADVARSEL!

Bistami: Seit ngaigat!

Apdedzinaesanasrisks, pieskaroties karstam virsmam zem parsega!
