1593.2 HDA Easy - Kosilnica AL-KO - Brezplačna navodila za uporabo

Znamka	AL-KO
Model	1593.2 HDA Easy
Vrsta izdelka	Samohodna kosilnica
Predvidena uporaba	Zasebni vrtovi in okrasni vrtovi, max naklon 10° (18%)
Motor	Bencin, 4-taktni, neosvinčen min. ROZ 91
Prenos	Hidrostatični s pedalom
Širina košnje	Ni določeno (spremenljivo glede na različico)
Nastavitev višine košnje	Ročno z ročico, več stopenj
Prostornina zbiralne košare	220 L (standard) ali 300 L (opcija)
Sklopka rezila	Elektromagnetna
Zavora	Pedal z zavoro za imobilizacijo
Varnost	Stikala zavore, plošče, sedeža, košare, izmeta; zaustavitev motorja, če ni voznika
Tlak v pnevmatikah	Priporočljiv 1 bar
Čiščenje	Ne uporabljajte visokotlačnega čistilnika; čistite po vsaki uporabi
Vzdrževanje	Preverite nivo olja, zračni filter, svečko, rezilo, klinasti jermen
Garancija	Zakonska garancija proti proizvodnim napakam, izključeni obrabljivi deli

Pogosto zastavljena vprašanja - 1593.2 HDA Easy AL-KO

Kako zagnati motor kosilnice AL-KO 1593.2 HDA Easy?

Sedite na sedež, pritisnite do konca na zavorni pedal in ga zaklenite z ročico za blokiranje. Prepričajte se, da je kosilna plošča izključena. Prestavite regulator vrtljajev v višji položaj (če obstaja, uporabite hladilni zaganjalnik). Obrnite ključ za vžig v položaj III, dokler motor ne zažene, nato ga spustite.

Kako nastaviti višino košnje?

Uporabite ročico za nastavitev na desni strani voznikovega sedeža. Spustite ročico za krajšo košnjo, dvignite jo za višjo košnjo. Priporočena normalna višina je 4 do 5 cm (stopnji 2 ali 3).

Kakšna je prostornina zbiralne košare?

Standardna zbiralna košara ima prostornino 220 litrov. Model s 300 litri je na voljo kot opcija.

Kako izprazniti zbiralno košaro, ne da bi stopili s kosilnice?

Potegnite ročico za upravljanje košare proti sebi, nato potisnite ročico naprej, da odprete košaro. Nato potegnite ročico nazaj, dokler se košara ne zaskoči v izpraznjenem položaju.

Ali lahko kosilnico uporabljam na klancih?

Da, vendar le na klancih do 10° (18%). Vedno kosite prečno na klanec, ne zavirajte nenadoma, vzdržujte nizko hitrost in ne delajte ostrih zavojev.

Kako vzdrževati rezilo?

Pred vsako uporabo preverite rezilo, ali je dobro nabrušeno in nepoškodovano. Zamenjajte ga, če je obrabljeno. Uporabljajte samo originalna nadomestna rezila AL-KO.

Kaj storiti, če motor ne zažene?

Preverite nivo goriva, vžigalno svečko, zračni filter in se prepričajte, da je parkirna zavora zategnjena in da je kosilna plošča izključena. Oglejte si tabelo za odpravljanje napak v navodilih.

Kako očistiti kosilnico?

Po vsaki uporabi očistite s krpo, metlico ali čopičem. Nikoli ne uporabljajte visokotlačnega čistilnika. Izogibajte se škropljenju motorja, prenosa in ležajev z vodo.

Kje lahko najdem nadomestne dele?

Uporabljajte izključno originalne nadomestne dele AL-KO. Obrnite se na pooblaščenega prodajalca ali servisno delavnico.

Kakšna je garancija za kosilnico?

Zakonska garancija krije proizvodne napake v zakonsko določenem obdobju glede na državo nakupa. Obrabljivi deli (rezilo, jermen, filtri) so izključeni. Shranite dokazilo o nakupu.

NAVODILA ZA UPORABO 1593.2 HDA Easy AL-KO

3 Varnostni napotki 139

3.1 Upravljavec 139
3.2 Osebna zašcitna oprema 139
3.3 Varnost na delovnem mestu 139
3.4 Varnost oseb, zivali in predmetov 139
3.5 Varnost naprave 140
3.6 Obremenitev zaradi hrupa. 140
3.7 Ravnanje z bencinom in oljem 140

4 Razpakiranje in montaža traktorja 140

5 Upravljalni elementi 140

5.1 Standardna armaturna plošča (01) ....141
5.2 Zavorni pedal/pedal sklopke 141
5.3 Upravljanje menjalnika (hitrost vo-znje) 141
5.4 Nožni hidrostaticni menjalnik 141
5.5 Upravljanje kosilne naprave 141

6 Zagon 142

6.1 Preverjanje kosilne naprave 142
6.2 Tocenje olja 142
6.3 Tocenje goriva 142
6.4 Preverjanje tlaka v pnevmatikah 142
6.5 Montaza kosare za travo. 142
6.6 Preverjanje varnostnih naprav 143

6.6.1 Preverjanje kontaktnegastikala parkirne zavore 143
6.6.2 Preverjanje kontaktnegastikala kosilne naprave 143

6.6.3 Preverjanje kontaktnegastikala sedeza 143
6.6.4 Preverjanje kontaktnegastikala košare za travo 143
6.6.5 Preverjanje kontaktnegastikala izmetalnegakanala 144

7 Upravljanje traktorja 144

7.1 Osnovni pripravljalni ukrepi 144
7.2 Uporaba pribora. 144
7.3 Potiskanje traktorske kosilnice 144
7.4 Zagon in zaustavitev motorja. 145
7.5 Voznja straktorjem 145

7.5.1 Priprava voznje pri temperaturah pod 10^ 145
7.5.2 Voznja z noznim hidrostaticnim menjalnikom... 145
7.5.3 Voznja in kosnja na nagibih 146
7.5.4 Kosnja traktorsko kosilnico.....146

8 Cischenje tractorske kosilnice. 147

8.1 Cischenje kosare za travo 147
8.2 Cišćenje ohišja, motorja in menjalni-ka 148
8.3 Cišćenje izmetalnega kanala. 148

9 Transport 148

10 Vzdrzevanje in nega. 148

10.1 Načrt vzdřevanja 148
10.2 Načr mazanja 149
10.3 Menjavakoles. 149
10.4 Akumulatorski zaganjalnik 150
10.5 Demontaža kosilne naprave 151
10.6 Zamenjava klinastega jermena... 151

11 Skladiščenje 151
12 Pomoč pri motnjah 152
13 Garancija. 154

1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.
Traktorske kosilnice se dobavljajo v razlicichah z razlicno opremo. Upostevajte, da se slike lahko nekoliko razlikujujo od izvirnikov. Ce imate tezave pri razumevanju opisov, se obrnite na strokovno delavnico ali proizvajalca.
Upostevajte priložena navodila za montažo in navodila za uporabo bencinskega motorja.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoto delovanje.

Navodila za uporabo

Ne uporabljaje bencinske naprave v blizini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

NEVARNOST!

Oznacuje neosredno nevarno situaciono, ki bo ob neupostevanju opozorila povzrocila smrt ali hude telesne poskodbe.

OPOZORILO!

Oznacuje mozno nevarno situaciono, ki Iahko ob neupostevanju opozorila povzroci smrt ali hude telesne poskodbe.

PREVIDNO!

Oznacuje mozno nevarno situacijo, ki lahko ob neupostevanju opozorila povzroci manjse ali zmerne telesne posskodbe.

POZOR!

Oznacuje situaciono, ki lahko ob neupostevanju opozorila povzroci materialno skodo.

NAPOTEK

Posebni napotki za boljse razumevanje in ravnanje.

2 OPIS IZDELKA

Traktorske kosilnice z izmetavanjem zadaj se proizvajajo v razlicnih izvedbah. Pri naslednjih opisih v teh navodilih za uporabo bodite pozorni na to, da berete opis, ki ustreza vaši traktorski kosilnici.

Značilnosti vase traktorske kosilnice:

Menjalnik: nožni hidrostatici
Prikluček za nož: elektromagnetni
izmetavanje zadaj
Praznjenje kosare: teleskopski ročaj

Razlike so tudi pri sistemih za mulcenje, vrsti motorja, moci motorja in sirini reza.

Razlikovanje tipov:

Sirina reza
Vrsta menjalnika (T3 in T2)
Prostornina kosare 220 I ali 300 I

2.1 Namenska uporaba

Traktorska kosilnica je namenjena košenju domačih hišnih inljubiteljskih vrtov z nagibom njaveč 10° (18%). Dodatne uporabe, kot je npr. mulčenje, so dovoljene samo ob uporabi originalnegapribora in ob upoštevanju maksimalne obremenljivosti.

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblasčene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakrsne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

Traktorska kosilnica ni primerna za komercialno uporabo v javnih parkih, na športnih igrisčih ali kmetijskih in gozdnih povrsinah.

OPOZORILO!

Nevarnost zaradi preobremenitve traktorske kosilnice!

Pri uporabi prikolice pazite, da ne presezete dovoljene vlecn obremenitve in nagibov. Preseganje teh vrednosti lahk o povzroci preobremenitev traktorske kosilnice in privede do nevarnih situacij!

NAPOTEK

Upostevajte, da traktorska kosilnica nima prometnegadovoljenja in je ne smete voziti po javnih cestah!

2.3 Simboli na napravi

Pred zagonom preberite navodila za uporabo!

Med kosnjo se morajo druge osebe, zlasti otroci in zivali, umakniti iz delovnega območja.

Pred vzdrrzevalnimi deli in popravili izvlecite kljuc za vzig!

Pozor - nevarnost! Z rokami in nogami ne segajte v blizino rezil!

Ne vozite na nagibih vec kot 10^ (18%)

Nevarnost: Ne vstopajte!

Nevarnost opeklin zaradi vrocih povrsin pod Pokrovom!

2.4 Varnostne naprave in zaščita

OPOZORILO!

Med zašcitnimi napravami so predvsem:

Kontaktno stikalo zavor
Kontaktno stikalo kosilne naprave
Kontaktno stikalo kosare za travo
Kontaktno stikalo za sedež
Pokrovi kosilne naprave
Kontaktno stikalo izmetalnega kanala

2.5 Pregled izdelka

1 Pokrov motorja 10 Praznjenje kosare (samo 300 l)
2 Volan 11 Vpenjalna naprava s plinskov zvetjoo
3 Armaturna plošča 12 Obvod gonila
4 Blokirna ročica za zavorni pedal 13 Nastavitev visine reza
5 Voznikov sedež 14 Kosilna naprava
6 Javljalnik ravni napoljenosti 15 Upravljanje menjalnika vzvratno
7 Ročaj kosare za travo 16 Upravljanje menjalnika naprej
8 Sprozilni ročaj kosare za travo 17 Zavorni pedal
9 Kosara za travo

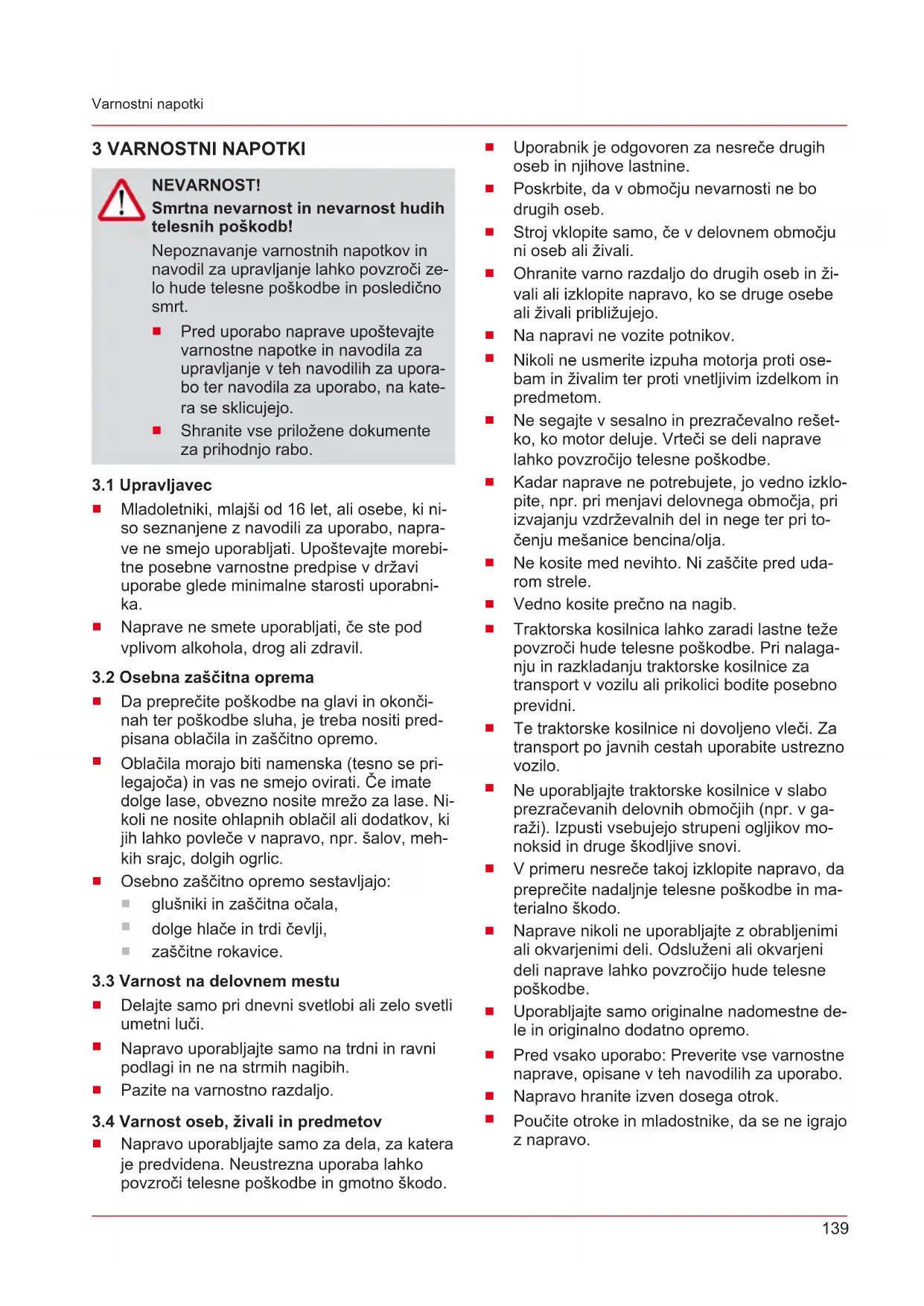

3 VARNOSTNI NAPOTKI

NEVARNOST!

Smrtna nevarnost in nevarnost huidih telesnih poškodb!

Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroci ze-lo hude telesne poskodbe in posledicno smrt.

Pred uporabo naprave upostevajte varnostne napotke in navodila za upravljanje v teh navodilih za uporabo ter navodila za uporabo, na katera se sklicujujo.
Shranite vse priložene dokumente za prihodnjo rabo.

3.1 Upravljavec

Mladoletniki, mlajsi od 16 let, ali osebe, ki nisoseznanjene z navodili za uporabo,napravene smejo uporabljati. Upostevajte morebitne posebne varnostne predpise v drzavi uporabe glede minimalne starosti uporabnika.
- Naprave ne smete uporabljati, Če ste pod vplivom alkohola, drog ali zdravil.

3.2 Osebna zašcitna oprema

Da preprecite poskodbe na glavi in okoncinah ter poskodbe sluha, je treba nositi predpisana oblačila in zašcitno opremo.
Oblacila morajo biti namenska (tesno se pri-legajoca) in vas ne smejo ovirati. Ce imate dolge lase, obvezno nosite mrezo za lase. Nikoli ne nosite ohlapnih oblacil ali dodatkov, ki jih lahko povlece v napravo, npr. salov, mehkih srajc, dolgih ogrlic.

Osebno zašcitno opremo sestavljajo:

glusniki in zašcitna očala,
dolge hlae in trdi cevlji,
zascitnerokavice.

3.3 Varnost na delovnem mestu

Delajte samo pri dnevni svetlobi ali zelo svetli umetni luci.
- Napravo uporabljaje samo na trdni in ravni podlagi in ne na strmih nagibih.
Pazite na varnostno razdaljo.

3.4 Varnost oseb, zivali in predmetov

• Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroci telesne poskodbe in gmotno škodo.

Uporabnik je odgovoren za nesrece drugih oseb in njihove lastnine.
Poskrbite, da v območju nevarnosti ne bo drugih oseb.
Stroj vklopite samo, ce v delovnem območju ni oseb aliŽivali.
- Ohranite varno razdaljo do drugih oseb in zi-vali ali izklopite napravo, ko se druge osebe ali zivali približujejo.
Na napravi ne vozite potnikov.
Nikoli ne usmerite izpuha motorja proti osebam in zivalim ter proti vnetljivim izdelkom in predmetom.
Ne segajte v sesalno in prezracevalno resetko, ko motor deluje. Vrteci se deli napravelahko povzrocijo telesne poskodbe.
Kadar naprave ne potrebujete, jo vedno izklopite, npr. pri menjavi delovnega območja, pri izvajanju vzdřevalnih del in nege ter pri tocenju mešanice bencina/olja.
Ne kosite med nevihto. Ni zašcite pred udarom strele.
Vedno kosite prechno na nagib.
Traktorska kosilnica lahko zaradi lastne teze povzroci hude telesne poskodbe. Pri nalaganju in razkladanju traktorske kosilnice za transport v vozilu ali prikolici bodite posebno previdni.
Te traktorske kosilnice ni dovoljeno vleci. Za transport po javinh cestah uporabite ustrezno vozilo.
Ne uporabljaje traktorske kosilnice v slabo prezračevanih delovnih območijh (npr. v garaži). Izpusti vsebujejo strupeni ogljikov monoksid in druge škodljive snovi.
V primeru nesrece takoj izklopite napravo, da preprecite nadaljnje telesne poskodbe in materialno skodo.
- Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Odsluzeni ali okvarjeni deli naprave lahko povzrocijo hude telesne poskodbe.
Uporabljajte samo originalne nadomestne dele in originalno dodatno opremo.
Pred vsako uporabo: Preverite vse varnostene naprave, opisane v teh navodilih za uporabo.
Napravo hranite izven dosega otrok.
Poucite otroke in mladostnike, da se ne igrajo z napravo.

3.5 Varnost naprave

Napravo uporabljajte samo v naslednjih gojih:

Naprava ni umazana.
Naprava ni poskodovana.
Vsi upravljalni elementi delujejo.

Ne preobremenite naprave. Primerna je za lahka dela v gospodinjstvu. Preobrenitve povzrocajo poskodbe naprave.
- Naprave nikoli ne uporabljaje z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca. Če napravo uporabljate z obrabljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoče uveljavljati nobenih garancijskih zahtevkov.
- Popravila smejo izvajati samo strokovne delavnice ali naše servisne delavnice.

3.6 Obremenitev zaradi hrupa

Doloceni ravni hrupa zaradi te naprave se ni mogoce izogniti. Dela, pri katerih nastaja veliko hrupa, načrtujte za ure, ko je to dopustno in prevideno. Po potrebi ustavite dela ob šasu mirovanja in omejite delovni ěcas na majnujnejše. Za osebno zašcitо nosite primerno zašcitо za sluh; tudi druge osebe v blizini morajo nositi primerno zašcitо za sluh.

3.7 Ravnanje z bencinom in oljem

Nevarnost eksplozije in požara:

Zaradi mešanice iztekajocega bencina in zraka se tvori eksplozijsko ozracje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbu-ha, eksplozije in požara, posledicno pa do huidih telesnih poskodb in tudi smrti. Uposte-vaje naslednje:

Pri ravnanju z bencinom ne kadite.
Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
Obvezno upostevajte v nadaljevanju na-vedena pravila za ravnanje.

Bencin in olje transportiraje in skladiscite izključno v za to predvidenih posodah. Poskrbi-te, da otroci nimajo dostopa do uskladišene-ga bencina in olja.
Da bi preprecili onesnazenje tal (varstvo okolja), pri tocenju poskrbite, da se bencin in olje ne razljeta v zemljo. Za tocenje uporabljaje lijak.

Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopicenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.
Takoj obrišite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posušijo na dobro prezračevanem mestu, preden jih odstranite. V nasprotnem primeru lahko pride do nenadega samovžiga.
- Ce ste razlili bencin, se tvorijo bencinski hlapi. Naprave zato ne zazenite na istem mestu, temveč rajmanj 3 m stran.
Preprečite stik kože z mineralnim oljem. Ne vdirhujte bencinskih hlapov. Pri točenju vedno nosite rokavice. Redno menjavaje in Čistite zašcitna oblačila.
Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjajte oblačila.
- Naprave nikoli ne polnite, dokler motor deluje ali je vroc.

4 RAZPAKIRANJE IN MONTAZA TRAKTORJA

Pri razpakiranju in montaži traktorja upostevajte prilozena navodila za montažo.

NAPOTEK

Upostevajte tudi prilozena navodila za uporabo bencinskega motorja.

OPOZORILO!

Nevarnost zaradi nepopolne montaže!

Traktorske kosilnice ne smete uporabljati, dokler ni popolnama montirana!

Opravite vsa montažna dela, opisana v navodilih za montažo. V primeru nejas-nosti se s strokovnjakom posvetujte o pravilni izvedbi montaže!

Preverite, ali so vse varnostne in zaši-tne naprave montirane in delujoče!

5 UPRAVLJALNI ELEMENTI

V nadaljevanju so opisani upravljalni elementi traktorske kosilnice z izmetavanjem zadaj. Bodite pozorni na to, da berete opis, ki ustreza vaši traktorski kosilnici.

5.1 Standardna armaturna plošča (01)

Regulacija stevila vrtljajev motorja (01/2)

NAPOTEK

Upostevajte, da aktiviranje regulatorjamed voznjo vpliva na hitrost!

Regulator z vgrajeno loputo za zagon:

Če premaknete regulator (01/2), se število vrtljajev motorja poveča ali zmanjša, v najvisjem položaju pa se vklopi loputa za zagon.

Vklop lopute za zagon: Regulator potisnite popolnama naviggor do oznake lopute za zagon. Ta položaj uporabljaje izključno za zagon motorja.

Napoteck: Nekatere razlicice traktorjev imajo locen gumb za loputo za zagon (01/1) na armaturi. V tem primerus je treba tegaa socasno povleci ob zagonu traktorja. Ko se motor zažene, gumb počasi znova potisnite nazaj!

Kosnja: V tem položaju motor deluje z največjim številom vrtljajev.

Prazen tek: V tem položaju motor deluje
z najmanjsim stevilom vrtljajev.

Kljucavnica za vzig (01/3, 05)

Položaj Namen

0 Izklopi motor.

Kljuc za vžig lahko odstranite.

I Vklopi Žaromete.

Po zagonu motorja se zarometi vklopijo v tem položaju.

II To je delovni položaj, ko motor deluje.

III To je polożaj za zagon motorja.

Takoj ko je motor zagnan, spustite ključ. Nato se vrne v delovni položaj II.

5.2 Zavorni pedal/pedal sklopke

Zavora: Ko popolnama pritisnete zavorni pedal/pedal sklopke (03/1) navzdol, se na gonilu aktivira zavora in traktor zavira.
Parkirna zavora: Ce pri popolnama navzdol pritisnjenem pedalu zavore/sklopke (03/1) povlecate blokirno rocico (03/2, 01/5) navzgor, se zavora zaklene. Ce zeilite zavoro sprostiti, znova pritisnite pedal navzdol.

5.3 Upravljanje menjalnika (hitrost voznje)

Traktorske kosilnice so opremljene s hidrostaticin menjalnikom.

Za voznjo naprej in vzvratno voznjo sta na desni strani vgrajena dva locena pedala.

Smer vo- Opis znje

Naprej Ce ze lite voziti naprej, stopite na sprednji pedal (02/1).

Vzvratno Ce zeIte voziti vzvratno, stopite na zadnji pedal (02/2).

Napotec: Ce je pritisnjen samo pedal za vzvratno voznjo, se kosilna naprava izklopi.

Kosnja pri voznji vzvratno: glejte Poglavje 7.5.4.2 "Kosnja pri voznji vzvratno", stran 146.

5.4 Nožni hidrostatici menjalnik

Nožni hidrostatici menjalnik se upravlja prek dveh pedalov (02/1 in 02/2).

Pri speljevanju najprej pri delujočem motorjuspustite parkirno zavoro (01/5), nato stopite na pedal (02/1) za vožnjo naprej ali pedal (02/2) za vožnjo v vžvratni smeri. Kolikor dlje pritisnete pedal, toliko hitreje vozite v izbrani smeri.

Voznja naprej: Stopite na sprednji pedal (02/1).

Vzvratna voznja: Stopite na zadnji pedal (02/2).

5.5 Upravlijanje kosilne naprave

Nastavitev visine reza

Kosilno napravo traktorja je z nastavitveno rocico (04/1) desno od voznikovega sedeza mogoce prestaviti v razlicne visinske stopnje.

1. Premaknite nastavitveno rocico (04/1) v zeeleni smeri. Premik rocice navzdol pomeni manjso višino reza, premik rocice navzgor pomeni vecjo višino reza.

Vklop kosilne naprave

Elektricni vklop: Desno poleg voznikovega sedeza je stikalo (04/2). Z njim vklopite kosilno napravo.

6 ZAGON

OPOZORILO!

Nevarnost zaradi nepopolne montaže!

Traktorske kosilnice ne smete uporabljati, dokler ni popolnama montirana!

Opravite vsa montažna dela, opisana v navodilih za montažo. V primeru nejas-nosti se s strokovnjakom posvetujte o pravilni izvedbi montaže!

Preverite, ali so vse varnostne in zaščitne naprave montirane in delujoče!

6.1 Preverjanje kosilne naprave

Pred uporabo obvezno preglejte, ali so rezalna orodja, pritrdilni vijaki in celotna rezalna enota obrabljeni ali poskodovani. Za preprecevanje neravnotezja je treba obrabljene ali poskodovane noze zamenjati z novimi.

6.2 Točenje olja

Pred prvim zagonom je treba v motor natočiti olje. V ta namen upostevajte navodila proizvajalca motorja. Upostevajte tudi, da je treba raven olja redno preverjati in po potrebi doliti olje.

6.3 Točenje goriva

OPOZORILO!

Nevarnosti pri delu z gorivom!

Gorivo je močno vnetljivo. Rezervoor za gorivo polnite samo na prostem! Ne kadite! Ne točite, ko motor deluje ali je vroč!

Za tocenje uporabljaje primeren lijak ali polnilno cev, da se gorivo ne razljie na motor, ohisje ali zempljo.

Iz varnostnih razlogov je trebaPokrov rezervaarja za bencin in druge priključke rezervaarja v primeru poskodb zamenjati.

V primeru prelivanja goriva motorja ne smete zagnati. Traktor morate umakniti z mesta, one-snaženega z gorivom, razlito gorivo pa vpiti oz. obrisati s krpo s tal, z motorja in ohisja.

Izogibajte se vsakrsnemu poskusu zagona, dokler ostanki goriva ne izhlapijo.

Gorivo hranite izključno v za to predvidenih posodah.

Uporabljaje neosvincken bencin, min. z oktanskim stevilom 91.

Polnjenje rezervaarja

1. Po potrebi izklopite motor in zaradi varnosti izvlecite ključ za vžig.
2. Pocakajte, da se motor nekoliko pohladi (ne- varmost eksplozije zaradi vziga goriva).
3. OdpritePokrov motorja.
4. Odpritek: Prepreci te czmerno polnjenje posode za gorivo!
5. ZapritePokrovrezervoarja (06/1).
6. ZapritePokrov motorja.

6.4 Preverjanje tlaka v pnevmatikah

Redno preverjaje tlak v pnevmatikah.
Na pnevmatikah odcitajte potreten tlak (pri poroceno 1 bar).

NAPOTEK

1 PSI = 0,07 bara.

Z obicajno nozno tlacilko je mogoce preveriti tlak v pnevmatikah in po potrebi dodati zrak.

Traktorske kosilnice se dobavljajo s kosaro za travo. Upostevajte, da se slike lahko nekoliko razlikujejo od izvirnikov.

Nastavitev javljalnika ravni napoljenosti košare za travo

Javlajnik ravni napoljenosti prek troblje sporovi, kdaj je treba kosaro za travo izprazniti.

Javljalnik ravni napoljenosti je mogoce nastaviti v 6 položajev glede na stanje rezanega materia-la. Pri suhem rezanem materialu potisnite javljalnik ravni napoljenosti v manjse položaje. Pri mokrem ali vraznem rezanem materialu nastavite javljalnik ravni napoljenosti v daljse položaje. To vpliva na polnjenje kosare za travo.

1. Izklopite motor glejte Poglavje 7.4 "Zagon in zaustavitev motorja", stran 145.
2. Snemite kosaro za travo glejte Poglavje 8.1 "Ciscenje kosare za travo", stran 147.
3. Nastavite javljalnik ravni napoljenosti (07/1) na rezalni material (07/a), da se zaklene vŽelenem položaju.
4. Znova obesite kosaro za travo glejte Poglavje 6.5 "Montaza kosare za travo", stran 142.

Vpenjanekosarezatravo(2201)

1. Držite kosaro za travo z eno roko na ročaju kosare (08/1) in z drugo roko na držalni odprtini na zadnji strani (08/2).
2. Položite kosaro za travo simetrično na vodilo (08/3). Pri tem poravnajte obe oznaki na ohišju in kosari za travo.
3. Z drugo roko rahlo privzdignite kosaro za travo naprej (08/a), da se sprednji del kosare za travo zaskovi.
4. Nato znovazasukajte kosaro za travonavzdol (08/b).
5. Preverite, ali je kosara za travo pravilno namescena.

Vpenjanekosarezatravo(300I)

1. Blokirajte plinski vzmeti na pritrdilnih objemkah kosare za travo (11/1).
2. Držite kosaro za travo z eno roko na ročaju kosare (08/1) in z drugo roko na držalni odprtinì na zadnji strani (08/2).
3. Položite kosaro za travo simetrično na vodilo (08/3). Pri tem poravnajte obe oznaki na ohišju in kosari za travo.
4. Z drugo roko rahlo privzdignite kosaro za travo naprej (08/a), da se sprendji del kosare za travo zaskovi.
5. Nato znovazasukajte kosaro za travonavzdol (08/b).
6. Preverite, ali je kosara za travo pravilno namescena.
7. Blokajte plinski vzmeti na pritrdilnih mestih ogrodja traktorja (11/2).

6.6 Preverjanje varnostnih naprav

Pred vsakim zagonom traktorske kosilnice je treba preveriti varnostne naprave.

OPOZORILO!

Nevarnost pri preverjanju varnostnih naprav!

Varnostne naprave je dovoljeno upravljati samo z voznikovega sedeza in kadar v blizini ni drugih oseb aliŽivali!

Vsa preverjanja opravite na ravnem terenu, da se traktor ne more nenadzorovano odkotaliti.

6.6.1 Preverjanje kontaktnegastikala parkirne zavore

Kontaktno stikalo parkirne zavore zagotavlja, da je motor mogoce zagnati samo, ce je parkirna za vora aktivirana.

Pogoj: Motor je izklopljen.

1. Usedite se na voznikov sedež.
2. Pritisnite zavorni pedal (03/1), da sprostite parkirno zavoro.
3. Poskusite zagnati motor (ključ za vžig v položaju III) (05).

NAPOTEK

Motor se ne sme zagnati!

6.6.2 Preverjanje kontaktnegastikalakosilne naprave

Kontaktno stikalo kosilne naprave zagotavlja, da se motor ne zažene, ko je kosilna naprava aktivi-rana.

1. Motor je izklopljen.
2. Usedite se na voznikov sedež.
3. Pritisnite zavorni pedal (03/1) in aktivirajte parkirno zavoro (03/2, 01/5).
4. Vklopite kosilno napravo.
5. Poskusite zagnati motor (ključ za vžig v položaju III) (05).

NAPOTEK

Motor se ne sme zagnati!

6.6.3 Preverjanje kontaktnega stikala sedeža

Kontaktno stikalo sedeža zagotavlja, da se motor izklopi, takoj ko pri vklopljeni kosilni napravi na voznikovem sedežu nihče več ne sedi.

1. Usedite se na voznikov sedež.
2. Pritisnite zavorni pedal (03/1) in aktivirajte parkirno zavoro (03/2, 01/5).
3. Zaženite motor in ga pustite delovati z največjim stevilom vrtljajev.
4. Vklopite kosilno napravo.
5. Dvignite se (ne sestopajte), da razbremenite sedež.

NAPOTEK

Motor se mora izklopiti!

6.6.4 Preverjanje kontaktnega stikala kosare za travo

Kontaktno stikalo kosare za travo zagotavlja, da se motor izklopi, takoj ko kosara za travo pri vklopljeni kosilni napravo ni pravilno vpeta.

1. Usedite se na voznikov sedež.

2. Pritisnite zavorni pedal (03/1) in aktivirajte parkirno zavoro (03/2, 01/5).

3. Zaženite motor in ga pustite delovati z najvecJim stevilom vrtljajev.
4. Vklopite kosilno napravo.
5. Rahlo privzdignite prazno kosaro za travo ali sprozite stikalo za odpiranje.

NAPOTEK

Motor se mora izklopiti!

6.6.5 Preverjanje kontaktnegastikala izmetalnegakanala

Kontaktno stikalo izmetalnega kanala zagotavlja, da traktorske kosilnice z demontiranim izmetal-nim kanalom ni mogoce zagnati.

1. Snemite kosaro za travo.
2. Odstranite izmetalni kanal (15):

Sprostite očesne vijake (15/1).
Rahlo povlecite izmetalni kanal (15/2) ven.

1. Usedite se na voznikov sedež.
2. Pritisnite zavorni pedal (03/1) in aktivirajte parkirno zavoro (03/2, 01/5).
3. Zazenite motor.

NAPOTEK

Motor se ne sme zagnati!

7 UPRAVLJANJE TRAKTORJA

OPOZORILO!

Nevarnosti zaradi nezadostnega zna-nja o traktorski kosilnici!

Pred začetkom skrbno preberite navodi-la za uporabo!

Posebno pozornost namenite varnostnim napotkom!

Vestno opravite vsa montažna dela in vsa dela za zagon.Vprimeru nejasnosti se posvetujte s proizvajalcem!

Med kosnjo vedno nosite trdne cevlje in dolge hlace. Nikoli ne kosite bosi ali v odprtih sandalih.
Temeljito preverite teren, na katerem boste uporabili traktorsko kosilnico, in odstranite vse kamne, palice, zice, kosten in druge tujke, ki bi jih kosilna naprava lahko zagrabila in

odvrgla. Na tujke bodite pozorni tudi med košnjo.

Opravite vsa dela, opisana v napotkih za zagon. To še posebej velja za preverjanje varnostnih naprav.
Za vlecenje bremen uporabljaje samopriklop! Ne prekoračite podprte obretenitve.
Transport predmetov na traktorski kosilnici ni dovoljen!

7.2 Uporaba pribora

OPOZORILO!

Nevarnost zaradi neustreznega pribora ali napacne uporabe pribora!

Vedno uporabljajte samo originalni priorbor proizvajalca traktorja!

Upostevajte predpise za uporabo v vsakokrat prilozhenih navodilih za uporabo!

Uporaba neodobrenega pribora ali napacna uporaba lahko povzroci velike nevarnosti za upravljavca in druge osebe. Lahko pride do preobremitve traktorske kosilnice. To lahko povzroci hude nesrece.

7.3 Potiskanje traktorske kosilnice

PREVIDNO!

Nevarnost pri potiskanju na nagibu!

Traktorsko kosilnico potiskajte samo po vodoravnih povrsinah! Na nagibih se lahko traktorska kosilnica nenadzorovano opdelje navzdol.

Pri nožnem hidrostatichem menjalniku

Obvodna ročica (12/1) je v ohišju zadnjega desnega kolesa. Odklepanje obvoda:

1. Rocico obvoda (12/1) izvlecite in jo obesite navzgor.
2. Sprostite zavoro. Traktor sedaj lahko potiskate.
3. Obvodno ročico (12/1) po potiskanju pona-stavite, da se hidrostaticni menjalnik znova aktivira.

7.4 Zagon in zaustavitev motorja

OPOZORILO!

Nevarnost telesnih poskodb zaradi udara strele

Naprava nima nikakrsne zašcite pred udarom strele.

Ne kosite med nevihto.

ZaZenite motor

1. Sedite na voznikov sedež.
2. Popolnama pohodite pedal zavore/sklopke (03/1) na levi strani in ga blokirajte z blokirno rocico (03/2).
3. Prepričajte se, da kosilna naprava NI vklopljena. Pri tem preverite položaj klecnega stikala (04/2).
4. Premaknite regulator (01/2) stevila vrtljajev motorja v zgornji položaj. Ovisno od razlicice opreme je tam oznaka za loputo za zagon. Ce ni, povlecite locen gumb za loputo za zagon (01/1).
5. Vstavite ključ za vžig v ključavnico za vžig (01/3, 05).
6. Obrnite ključ za vžig v položaj «Ill« in ga za-držite v tem položaju, dokler se motor ne za-zene.

Napotec: Za zašcito akumulatorskega zaganjalnika poskus zagona ne sme trajati vec kot prbl. 5 sekund.

1. Nato spustite ključ za vžig, ki samodejno skoči v položaj «II«.
2. Premaknite regulator (01/2) za stevilo vrtljajev motorja v delovni položaj. Pri različici opreme z gumbom za loputo za zagon le-tega znova potisnite nazaj (01/1).

Izklopite motor

1. Izklopite kosilno napravo (04/2).
2. Nastavite regulator (01/2) stevila vrtljajev motorja v položaj za prazni tek.
3. Pohodite zavorni pedal (03/1) in ga blokirajte z blokirno rocico (03/2).
4. Obrnite ključ za vžig (05) v položaj »0«.
5. Izvlecite ključ za vžig.

OPOZORILO!

Nevarnost zaradi vrocega motorja!

Pri zaustavitvi motorja poskrbite, da vroci deli motorja (npr. zvočna izolacija) ne morejo vžgati predmetov ali materialov v blizini!

7.5 Vožnja s traktorjem

OPOZORILO!

Nevarnost zaradi neprilagojene hitrosti!

Zlasti na začetku vozite počasi, da se privadite na način vožnje in zaviranje traktorja!

Pred vsako spremembo hitrosti je trebahitrost voznje zmanjsati, da ima voznik vvsakem trenutku nadzor nad obnasanjem traktorske kosilnice in da se le-tapri tem ne more prekucniti!

7.5.2 Vožnja z nožnim hidrostaticnim menjalnikom

1. Pohodite zavorni pedal (03/1) in ga blokirajte z blokirno rocico (03/2).

2. Nastavite kosilno napravo na najvecjo visino reza (04/1).

3. ZaZenite motor.

4. Aktivirajte zavoro (03/1).
5. Pocasi pritiskajte na stopalko za zeeleno smer voznje:

Naprej:stopalka (02/1)
Vzvratno:stopalka (02/2)

1. Kolikor dlje pritisnete pedal, tolko hitreje se traktor premika v izbrani smeri.
2. Za zaustavitev sprostite stopalko in pohodite zavorni pedal (03/1).

NAPOTEK

Vsakič ko zapustite traktor, vedno aktivirajte blokirno ročico pri pritisnjem zavornem pedalu, da se traktor ne odpelje!

V ta namen upostevajte zlasti naslednje napotke za varnost!

Ce se hocejo kolesa obrniti ali ce se vozilo pri voznji na nagibu zagozdi, odklopite kosilno napravo in priklopne naprave. Nato zapustite nagib s pocasno voznjo naravnost!

Če je posoda za travo polna, se poveča nevarnost, da se traktorska kosilnica zaradi teže prekucne!

Ne vozite na nagibih več kot 10^ (18%). Primer: to ustreza 18 cm visinske razlike na meter dolžine.
Ne vozite sunkovito.
Ne zavirajte sunkovito.
Vzdrujte majhno hitrost voznje.
Ne vozite precnno na nagib.
Ne pospešujte Čezmerno.
Ne zavijajte sunkovito.

7.5.4 Kosnja's traktorsko kosilnico

Za cisto kosnjo je treba hitrost voznje prilagoditi lastnostim trave. Pri kosnji izberite majvec 2/3 markimalne mozehitrosti voznje na pedalu. Maksimalna hitrost traktorja je prerilagojena izključno za voznjo brez vklopljene kosilne naprave.

Obicajna visina reza je 4-5 cm. To ustreza 2. ali 3. zarezi visinske nastavitve (04/1). Pri vlažni in mokri travi kosite z visjo nastavitvivo visine reza.

Pri zelo visoki travi je primerna kosnja v dveh stopnjah. Pri prvem prehodu nastavite kosilno napravo na maksimalno visino reza. Pri drugem prehodu lahko nato nastavite zeeleno visino.

7.5.4.1 Vklop kosilne naprave

NAPOTEK

Kosilno napravo je dovoljeno vklopiti se- le po nekajminutnem segrevanju motor- ja!

Pri vklopu kosilne naprave traktorska kosilnica ne sme stati v visoki travi.

1. ZaZenite motor.

2. Premaknite regulator (01/2) za stevilo vrtljajev motorja v delovni položaj.

3. Z ročico (04/1) nastavite največjo visino reza s kosilno napravo.
4. Vklopite kosilno napravo, ko je klecno stikalo (04/2) vklopljeno (položaj «l«).
5. Z ročico (04/1) nastavite Želeno visino reza s kosilno napravo.
6. Nadalujte voznjo s traktorsko kosilnico.

7.5.4.2 Kosnja pri vožnji vzvratno

NAPOTEK

Če je pritisnjen samo pogonski pedal za vžvratno vožnjo, se kosilna naprava izklopi.

1. Pritisnite tipko «Kosnja vzvratno« (01/4) in v 5 sekundah še pedal (02/2) za vzvratno vožnjo.

OPOZORILO!

Nevarnost nesreče pri vžvratni košnji!

Pri vzvrati košnji upoštevajte zadajšnje okolje!

Med vzvratno voznjo kosite samo, ce je to res nujno!

7.5.4.3 Izklop kosilne naprave

OPOZORILO!

Nevarnost zaradi delovanja nožev po izklopu!

Vrteci se/zaustavlajoco se rezalni nozilahko porezejo roke in noge! Zrokami in nogami zato ne segajte v blizino rezil!

1. Vklopite kosilno napravo, ko je klecno stikalo (04/2) izklopljeno (položaj 0

Kosilno napravo je mogoce izklopiti med mirovanjem in med voznjo traktorja.

OPOZORILO!

Nevarnost telesnih poskodb zaradi odmetavanja predmetov!

Pri prehajanju prek prodnatih ali gramo-znih povrsin lahko kosilna naprava povlece predmete in jih nato izvrze.

Kosilno napravo vedno izklopite, kadar vozite po drugih povrsinah in ne po travi.

7.5.4.4 Praznjenje kosare za travo

NAPOTEK

Ko je kosara za travo polna, se sproži zvočni signal. Najkasneje takrat je treba kosaro izprazniti.

Praznjenje kosare za travo je mogoce opraviti z voznikovega sedeza.
- Ce se pri vklopljeni kosilni napravi kosara za travo preklop i navzgor oz. obesi, se motor izklopi.
- Ce se kos za travo ne zaskovi pravilno, ne morete priklopiti kosilnegaSYSTEMA.

Praznjenje kosare za travos sprozilnim rocajem

1. Izvlecite akumulatorsko baterijo sprožilni ročaj (09/1) iz kosare za travo (09/a).
2. Potisnite ročaj v smeri vožnje, da se kosara za travo odpre (09/b).
3. Premaknite kosaro za travo z rocajem nazaj (10/a), da se kosara zaskovi (10/b).

7.5.4.5 Mulčenje

Za optimalen učinek mulčenja je treba travo redno kositi (pribl. 1- do 2-krat tedensko). Pri tem režite na 1/3 visine trave (npr. travo visine 6 cm kosite na 2 cm). Tako se pokošena trava Čista vdela v preostalo travo.

Za vse traktorske kosilnice so izbirno na voljo klini za mulcenje.

Predelava zadnjega izmeta za mulčenje

1. Izpraznite kosaro za travo.
2. Vstavite klin za mulčenje (13/1) v izmetalnikanal (13/2).
3. Pritrdite oba napenjalna trakova (14/1) na očesna vijaka (14/2).
4. Vpnite košaro za travo.

7.5.4.6 Interval kosnje

Upostevajte, da trava ob razlicnih casih razlicno raste. Priporocena vrednost ob zaetku pomladi je kratek interval kosnje. Interval kosnje podalj-sajte, ko se hitrost rasti trave med letom zmanjsa. Ce trave nekaj casa ni mogoce kositi, najprej nastavite vecjo visino reza in nato dva dni kasneje znovaPokositez manjso visino reza.

7.5.4.7 Kosnja visoke trave

Če trava zrase visja kot obicajno ali Če je prevec vlažna, joPokosite z nastavljeno vecjo visino reza. Nato znovaPokosite z obicajno nižjo nastavitvijo.

7.5.4.8 Vzdrževanje noža

Skozi celotnosezono kosnje skrbite, da je noz oster, da preprecite obrabo in trganje travnih bilk. Raztrgane travne bilke na robovih porjavijo.S tem se zmanjsa rast in trava postane dovzetnejsa za bolezni.

• Po vsaki uporabi preverite ostrost noza in znake obrabe ali poškodb! Po potrebi obišcite servisno delavnico.
  Za zamenjavo noza uporabljaje samo originalni nadomestni noz.

8 CIscENJE TRAKTORSKE KOSILNICE

Za optimalno delovanje in dolgoŽiviljenjsko dobo je treba traktorsko kosilnico redno Čistiti.

Po vsaki uporabi odstranite umazanijo s traktorske kosilnice.

Za ciscenje ne uporabljaje visokotlačega cisilnika. Vodni curek visokotlačega cisilnika ali vrtne cevi lahko povzroci poskodbe elektricne opreme ali ležajev.

Zlasti pazite, da motor, menjalnik in obracalni valji ter vsa elektricna oprema ne pridejo v stik z vodo.

OPOZORILO!

Nevarnosti pri cišćenju!

Pri vseh cistilnih delih velja:

Izklopite motor in izvlecite ključ za vžig.
Izvlecite vtič(-e) vžigalne(-ih) svečk(-e).
Po ciscenju je treba znova montirati zašcitne naprave, ki so bile zaradi ciscenja odstranjene.
NEVARNOST OPEKLIN: Traktorsko kosilnico očistite šele, ko se ohladi. Motor, menjalnik in zvočna izolacija so zelo vroci!
NEVARNOST UREZNIN: Pri delih na rezalmem orodju pazite na oster nož. Pri kosilnih napravah z več rezalnimi orodji lahko premik enega rezalnega orodja povzroči premik drugega!

8.1 Cišćenje kosare za travo

V ta namen smemite kosaro za travo in naprsite notranjost in zunanjost kosare z vodno cevjo. Trdovratno umazanijo je treba previdno postrgati, npr. s krtaco. Zlasti pri kosarah za travo stkani

nastimPokrovompazite,da ne poškodujete tkanine.

NAPOTEK

Pred cischenjem izpraznite kosaro za travo skladno z opisom. Polna kosara za travo je pretezka, da bi jo lahko varno sneli.

Snemanje košare za travo (220 l)

1. Izklopite motor.
2. Rahlo privzdignite kosaro za travo.
3. Snemite kosaro za travo navzgor.

Snemanje kosare za travo (300 l)

1. Izklopite motor.
2. Sprostite plinski vzmeti s traktorja in ju bloki-rajte na držali kosare za travo.
3. Rahlo privzdignite košaro za travo.
4. Snemite kosaro za travo.

8.2 Čišćenje ohišja, motorja in menjalnika

POZOR!

Okvara elektricnegasystemazaradi vdora vode!

Pri cišćenju traktorja z vodo pazite, da voda ne vdre v elektrčni systemd!

Motorja in ležajnih mest (kolesa, menjalnik, ležaje nožev) ne pršite z vodo in ne perite z visokotlač-nim Čistilnikom.

Vdor vode v systemd vžiga, uplinjac in filter za zrak lahko povzroci motnje. Voda na ležajnih mestih lahko povzroci izgubo maziv in posledicno unicenje ležajev.

Za odstranitev umazanije in ostankov trave uporabite krpo, ročno krtaco, krtaco na dolgem ročaju ali podoben pripomoček.

8.3 Cišćenje izmetalnega kanala

Z rednim cischenjem se zagotovi gladko delovanje visinske nastavitve reza.

Izmetalni kanal je sestavljen iz dveh delov, ki sta potisnjena drug v drugega. Spodnji del je trdno vpet v ohisje kosilne naprave. Zgornji del je mogoce izvleci za potrebe ciscenja.

1. Izpraznite kosaro za travo.
2. Odstranite vijaka (15/1) levo in desno na izmetalnem kanalu.

3. Izvlecite izmetalni canal (15/2) skozi zadnjo steno navzven.

4. Temeljito očistite zgornji in spodnji izmetalnikanal.

5. Vtaknite izmetalni kanal v zadnjo steno. Pri tem pazite, da se zgornji in spodnji del cisto skupaj vodita.
6. Privijte ju s pritrdilnama vijakoma.
7. Montirajte kosaro za travo.

9 TRANSPORT

OPOZORILO!

Nevarnost zmečkanin zaradi prevrčanja naprave!

Naprava Iahko zaradi lastne teze povzroci hude telesne poskodbe.

Pri nalaganju in razkladanju naprave za transport v vozilu ali prikolici bodite zelo previdni!

Pri transportu traktorske kosilnice s transportnimi napravami (npr. s prikolico za osebno vozilo) je treba kosilno napravo podložiti, da se razbremeni vpetje kosilne naprave.

Pri transportu pazite na ustrezno nosilnost transportnega sredstva in ustrezno zavarovanje traktorske kosilnice.

10 VZDRŽEVANJE IN NEGA

Nevarosti pri vzdrrzevanju!

Pri vseh vzdrrzevalnih delih velja:

Izklopite motor in izvlecite ključ za vžig.
Izvlecite vtic(-e) vzigalne(-ih) sveck(-e).
Po vzdhrzevanju je treba znova montirati zašcitne naprave, ki so bile zaradi vzdhrževanja odstranjene.
NEVARNOST OPEKLIN:

Na traktorski kosilnici delajte sele, ko se ohladi. Motor, menjalnik in zvočna izolacija so ze-lo vroci!

NEVARNOST UREZNIN:

Pri delih na rezalmem orodju pazite na oster nož. Pri kosilnih napravah z več rezalmimi orodji lahko premik enega rezalnegа orodja povzroči premik drugega rezalnega orodja.

Pri zamenjavi delov je dovoljeno uporabljati samo originalne nadomestne dele.
V primeru nejasnosti vedno poiscite strokovno delavnico ali se obrnite na proizvajalca.

Naslednja dela lahko uporabnik opravi sam. Vsa obicajna vzdhrzevalna dela, servisiranje in popra

vila mora opraviti pooblascena servisna delavnica.

Upostevajte tudi priporoceno letno mazanje v skladu z načrtom mazanja.

NAPOTEK

Pri vecji obremenitvi in visjih temperatu-rah bodo morda potrebni krajsi intervali vzddrzevanja od navedenih v zgornji tabeli.

Dejavnost Pred vsa-	ko upora-bo	Po vsaki uporabi	Po prvih 5 urah	Vsakah 25 ur de-lovanja	Vsakah 50 ur de-lovanja	Pred vsa-kim skla-dišće-njem
Preverjanje stanja motorne-ga olja*	X
Zamenjava motornega olja*			X			X
Čišćenje filtra za zrak*				X
Zamenjava filtra za zrak*					X
Preverjanje vžigalne svečke*					X
Preverjanje zavor (preizku-sno zaviranje na ravni stezi)	X
Preverjanje tlaka v pnevmati-kah	X
Preverjanje kosilnih nožev X
Preverjanje ohlapnih delov X X
Preverjanje klinastega jerme-na (pregled)				X
Čišćenje traktorske kosilnice X
Čišćenje mrežice na zajemu zraka za motor*	X
Odstranjevanje ostankov tra-ve in košnje z menjalnika		X		X

*) Glejte navodila za uporabo proizvajalca motorja.

10.2 Načrt mazanja

Za zagotavljanje gladkega delovanja premikajocih se delov priporočamo, da najmanj enkrat letno namazete naslednja mesta.

Pred mazanjem ali prsenjem s krpo očistite vsa mesta za mazanje. Ne uporabljajte vode, da preprecite korozijo.

Mesta mazanja:

Namažite mazalko (18/1) na premniku desno in levo z večnamensko mastjo.
Z oljem v razpršilu popršite ležaj sprednje osi na ogrodju (18/2).

Namažite ozobje (19/1) in pastorek krmilne letve z večnamensko mastjo.
- Namažite valjčni ležaj (17/1) in pesto na sprednji (20/1) in zadnji osi (20/2) z večnamensko mastjo.

NAPOTEK

Sprednja in zadnja kolesa je treba za mazanje osi in ležajev demontirati.

Obracalna in lezajna mesta: mazanje vseh premicnih se vrtljivih in lezajnih mest.

10.3 Menjava koles

Menjava koles se lahko opravi samo na vodoravni in trdni podlagi.

1. Zaustavite traktorsko kosilnico in izvlecite ključ za vžig.
2. Popolnama pohodite zavorni pedal (03/1) in ga blokirajte z blokirno rocico (03/2).
3. S kolesnimi zagozdami zavarujte traktorsko kosilnico, da se ne odpelje. Zagozde položite na strani, ki je ne boste dvignili.
4. S primernimi dvižnimi sredstvi dvignite traktorsko kosilnico (npr. s škarjasto dvizno plošćadjo) na tisti strani, na kateri Želite zamenjati kolo. Traktor dvignite takovisoko, da se lahko kolo, ki ga zamenjujete, prosto vrti.

Pozor! Nevarnost poskodb naprave.

Pri dviganju pazite, da ne ukrivite elementov traktorja. Dvižno opremo postavite samo na stabilne kovinske dele.

1. Zavarujte traktorsko kosilnico na nosilnem elementu podvozja s stabilno podlago (npr. tramom) takto, da ne more pasti, tudi ce dvizna oprema zdrsne ali se prekucne.
2. Snemite zašcitno kapo (16/1).
3. Z izvijačem odmaknite varovalno podložko (16/2). Pazite, da se ne izgubi.
4. Snemite podložko (16/3).
5. Potegnite kolo z osi.

Napotec: Pri odstranjevanju zadnjih koles zi osi ne izgubite moznika!

1. Pred ponovno montažo očistite os in odprtino na kolesu ter oboje namezite z večnamensko mastjo.
2. Nataknite kolo na os.

Napotec: Pri natikanju zadnjih koles morata utor za sornik in zadnej kolo stati drug nad drugim takto, da je sornik mogoce vstaviti brez sile.

1. Nataknite podložko na os.
2. Potisnite varovalno podložko v utor na osi. Če morate v ta namen uporabiti klesce, pazite, da z njimi ne poskodujete osi.
3. Nataknite zašcitno kapo na os.
4. Odstranite varnostno podlogo in z dvižno opremo traktor nežno spustite na tla.

V obsegu dobave traktorske kosilnice ni polnilnika za polnjenje akumulatorskega zaganjalnika.

Za podroben opis akumulatorja glejte Akumulatorska omarica. Akumulatorski zaganjalnik je podPokrovom motorja.

Akumulatorski zaganjalnik je napoljen tovarnisko.

Varnostni napotki

OPOZORILO!

Nevarnost zaradi nepravilnega ravnaja z akumulatorskim zaganjalnikom!

Za preprecitev nevarnosti, do katere lahko pride zaradi nepravilnegara ravnanja z baterijo, upostevajte naslednje tocke!

Akumulatorskega zaganjalnika ne smete hraniti v negosredni blizini odprtega ognja, sezigati ali odlagati na vročini. Pri tem lahko pride do eksplozije.
Akumulatorski zaganjalnik cze zimo hranite na hladnem, suhem mestu (10-15 °C). Pri skladiščenju se izogibajte temperaturam pod ledisšem.
Akumulatorski zaganjalnik ne sme ostati izpraznjen daljse obdobje. Ce akumulator-skega zaganjalnika dlje chasa niste uporablja-li, ga je treba z ustreznim polnilnikom napol-niti.
Ne unicite akumulatorskega zaganjalnika. Elektrolit (zveplena kislina) povzroca opeklinna kozi in oblačilih - takoj izperite z obilo vode.
Akumulatorski zaganjalnik vzdrujte cist. Samo obrisite ga s suho krpo. V ta namen ne uporabljaje vode, benzena, razredcil ali podobnih sredstev!
Vzdržuje prikljucne kontakte Čiste in jih na-mažite s kontaktno mastjo.
Prikljucnih kontaktov ne smete kratkostično verzati.

Polnjenje akumulatorja zaganjalnika

Polnjenje je potrebno:

Pred skladiščenjem za zimski počitek.
Pri daljshih obdobobjih mirovanja naprave (več kot 3 mesece).

OPOZORILO!

Nevarnost zaradi napačnega polnjenja akumulatorskega zaganjalnika!

Polnilni tok polnilnika ne sme preseci 5 A in polnilna napetost je lahko najvec 14,4 V. Pri visji polnilni napetosti obstaja nevarnost eksplozije akumulatorskega zaganjalnika!

Pri delih na bateriji vedno izvlecite ključ za vžig.

Priporocamo, da ta akumulator zaganjalnika, ki ne zahteva vzdrrzevanja in je neprepusten za pli-ne, polnite namenskim polnilnikom (dobavljiv pri prodajalcu).

Pred polnjenjem akumulatorskega zaganjalnika upostevejte navodila za uporabo proizvajalca polnilnika.

PREVIDNO!

Nevarnost kratkega stika!

Da se prepreci katki stik, vedno najprej odklopite minus kabel (-) z akumulatorja in ga zadnjega znova priklopite!

Pri delih na akumulatorju vedno izvlecite ključ za vžig!

1. Izvlecite ključ za vžig (05).
2. Odpritekoprov motorja.
3. Povežite sponke polnilnika s priključnimi kontakti akumulatorja.

NAPOTEK

Upostevajte polarnost:

Rdeča sponka = plus pol (+)
Crna sponka = minus pol (-)

1. Prikljucite polnilnik na elektricno omrežje in ga vklopite.

10.5 Demontaža kosilne naprave

Za zimsko uporabo traktorja in zamenjavo klinastega jermena je treba kosilno napravo demontarati.

1. Potisnite sprednji kolesi (29/1) popolnama v levo.
2. Odstranite (30/1) kosaro za travo.
3. Demontirajte izmetalni kanal (15/2).
4. Odvijte vijak z valjasto glavo (31/1) na držalu nastavka 5-6 obratov.
5. Z ročajem za nastavitev visine reza (32/2) na kosilni napravi (32/1) nastavite najgobljo nastavitev.
6. Izpnite natezno vzmet (33/1) na kosilni napravi.
7. Ročaj za nastavitev visine reza (34/2) na kosilni napravi (34/1) znova nastavite v majvisji položaj.
8. Izpnite (35/a) kanal klinastega jermena (35/1).

9. Izpnite jermenico (36/1) klinastega jernena motorja.

10. Z ročajem za nastavitev visine reza (32/2) na kosilni napravi (32/1) znova nastavite Najglobljo nastavitev.

11. Odstranite varovalne zatice (4 kosi) (38/1) na nosilcih kosilne naprave.
12. Snemite nosilce prek vijakov (38).
13. Izvlecite kosilno napravo na desni strani (gledano na kosilnico v smeri voznje naprej).

10.6 Zamenjava klinastega jermena

1. Odvijte varovalne matice (6 kosov) (21/1).
2. Izpnite kanal klinastega jermena (22/1).
3. Izpnite desniPokrov (23/1) kosilne naprave in ga odstranite.
4. Izpnite leviPokrov (24/1) kosilne naprave in ga odstranite.
5. Rahlo odvijte vijak (25/1) na napenjalnem valju (25/2), da se lahko klinasti jermen (25/3) izvlece.
6. Izvlecite klinasti jermen.

NAPOTEK

Vodenje in lega klinastega jernena se razlikujeta glede na tip. Upostevaje na-lepko z napotki na kosilni napravi.

Namestitev klinastega jermena

1. Položite klinasti jermen na nekoliko zrahljan napenjalni valj in znova privijte napenjalni valj (27, 28).
2. Položite klinasti jermen skladno z vrstnim redom (27/a-d, 28/a-d) na valje in pazite na vodenje in lego klinastega jernema.

11 SKLADISÇENJE

Traktorsko kosilnico je treba zašcititi pred vremenskimi vplivi, zlasti vlago, dežjem in daljso iz-postavljenostjo neposredni sončni svetlobi.

Traktorske kosilnice nikoli ne shranjujte z gori-vom v rezervaarju v stavbi, v kateri bi morebitni hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami. Traktorsko kosilnico odložite samo v prostoru, ki je primeren za parkiranje motornih vozil.

Traktorske kosilnice pri daljsem skladischenju, npr. prezimovanju, ne puscajte s polnim rezervoorjem za gorivo. Gorivo lahko izhlapi.

Pred dolgotrajnim skladischenjem je treba gorivo izcrpati iz rezervaarja in uplinjača, da se prepreci oblaganje in tem težave pri zagonu. Glede tegase posvetujte savojo servisno delavnico.

12 POMOC PRI MOTNJAH

PREVIDNO!

Nevarnost telesnih poskodb

Predmeti z ostrimi robovi in premikajosci predmeti lahko povzrocijo telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!

NAPOTEK

Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno sluzbo.

Motnja Vzrok Ukrep
Motor se ne zažene. Ni	goriva. Napolnite rezervaor; preverite odzrače- vanje rezervaorja; preverite filter za gori- vo.	Vedno uporabljaje sleže gorivo iz Čistih vsebnikov; očistite uplinjač (servisna del- lavnica).
	Gorivo je težko, umazano; v re- zervaorju je staro gorivo.
	Filter za zrak je umazan. Očistite filter za zrak (gleje navodila za uporabo proizvajalca motorja).
	Ni iskre. Očistite vžigalno slečko, po potrebi jo zamenjaje, preverite vžigalni kabel, pre- verite vžigalni system (servisna delavni- ca).
	Z večkratnimi poskusi zagona se v zgorevalni komori motorja na- bere preveč goriva.	Izvlecite in posušite vžigalno slečko.
Zaganjalnik ne deluje. Akumulatorski zaganjalnik je pra- zen ali oslabljen.	Napolnite akumulatorski zaganjalnik.
	Varnostno stikalo na voznikovem sedežu ne deluje.	Prvilno se usedite na voznikov sedež; stikalo je okvarjeno.
	Varnostno stikalo na zavornem pedalu ne deluje.	Popolnama pritisnite zavorni pedal.
	Kosilna naprava je vklopljena. Izklopite kosilno napravo.
	Varovalka na kablu (+) akumula- torskega zaganjalnika.	Preverite varovalko in jo po potrebi za- menjaje.
Moč motorja slabi. Trava je previsoka ali premokra. Popravite višino reza; rahlo zapeljite na- zaj, da ustvarite prostor za kosilno na- pravo.
	Izmetalni kanal/pokrov kosilnice je zamašen.	Zaustavite motor in odstranite ključ za vžig! Očistite izmetalni kanal/pokrov kosilnice.
	Filter za zrak je umazan. Očistite filter za zrak (gleje navodila za uporabo proizvajalca motorja).
	Nastavitev uplinjača ni ustrezna. Nastavitev naj pregleda servis (servisna delavnica).
	Nož je močno obrabljen. Zamenjale nož (servisna delavnica).
	Hitrost vožnje je prevelika. Zmanjšajte hitrost vožnje.
Traktorska kosilnica se močno trese.	Kosilna naprava je poškodovа-na.	Preverite kosilno napravo (servisna de-lavnica).
Traktorska kosilnica se ne zažene.	Pri hidrostaticem menjalniku: ni voznega pogona.	Prestavite obvodno ročico v delovni po-ložaj (glejt Poglavje 7.3 "Potiskanje traktorske kosilnice", stran 144).
Neenakomeren rez. Nož je obrabljen, neoster. Zamenjale	nož ali ga nabrusite. Nabru-šeni nož je treba uravnotežiti (servisna delavnica)!
	Višina reza ni ustrezna. Popravite	višino reza.
	Hitrost motorja je premajhma. Nastavite največjo hitrost motorja.
	Hitrost vožnje je prevelika. Zmanjšajte hitrost vožnje.
	Tlak v pnevmatikah se razlikuje. Napihnite na pravilen zračni tlak. Pravi- len tlak v pnevmatikah odčitajte na pnevmatikah.
Košara za travo se ne polni.	Nastavljena je prenizka višina re- za.	Popravite višino reza.
	Trava je mokra – pretežka je, da bi jo zračni tok lahko premikal.	Prestavite košnjo na Čas, ko bo površina trave suha.
	Nož je močno obrabljen. Zamenjale nož. (Servisna delavnica)
	Trava je previsoka. Travo kosite v	2 korakih:
		1. prehod: maks. višina reza.
		2. prehod: Želena višina reza.
	Tkaninasta vreča je zamašena – ne prepušča zraka.	Očistite tkaninasto vrečo.
	Izmetalni canal/pokrov kosilnice je umazan.	Očistite izmetalni canal/pokrov kosilnice.
Indikator ravni napol- njenosti se ne odziva.	Na ročici indicatorja ravni napol- nenosti so ostanki košnje.	Odstranite OSTANE košnje z ročice indi- katorja ravni napoljenosti. Nato preve- rite, ali je delovanje nemoteno.
Vozni pogon, zavora, sklopka in kosilna na- prava		Pregled njobvezno opravi izključno servisna delavnica!

13 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahevke, po naši izbiri opravili popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo,Če:

so ta navodila za uporabo upoštevana,
je bila naprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxx (x).
Motorji z notranjim izgorevanjem (za te veljajo garancijska dolocila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kupa prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblašćeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacao o Uputama za uporabu. 156

1.1 Simboli na naslovnoj stranici 156
1.2 Objasnjenja oznaka i signalnih riječi .. 156

2 Opis proizvoda 156

2.1 Namjenska uporaba 156
2.2 Moguca nepravilna uporaba 156
2.3 Simboli na uredaju 157
2.4 Sigurnosni zaistini elementi 157
2.5 Pregled proizvoda 158

3 Sigurnosne napomene 159

3.1 Korisnik 159
3.2 Osobna zašitna oprema 159
3.3 Sigurnost na radnome mjectu 159
3.4 Sigurnost Ijudi, zivotinja i imovine 159
3.5 Sigurnost uredaja 159
3.6 Izlozenost buci 160
3.7 Rukovanje benzinom i uljem 160

4 Raspakiranje i montaza traktora 160

5 Upravljacki elementi. 160

5.1 Standardna instrumenta ploča (01).. 160
5.2 Papučica kočnice/spojke 161
5.3 Rukovanje prijenosom (brzina vo-znje) 161
5.4 Nožni hidrostatski prijenos 161
5.5 Upravljanje kosilicom 161

6 Stavljanje u pigeon 162

2.2 Muguca nepravilna uporaba

Vrtni traktor ici predviDen za profesionalnu primjenu u javnim parkovima, na sportskim terenima te u poljoprivredi ni šumarstvu.

UPOZORENJE!

Opasnosti kod preopterecenja vrtnog traktora!

Kod uporabe prikolice posebno pazite na to da ne prekoračite dozvoljena opterećenja i nagibe uzbrdice/nizbrdice. Prekoračenje要考虑 prevale optereti kočnu snagu vrtnog traktora i izazvati opasne situacije!

NAPOMENA

Imajte na umu da vrtni traktor nema dozvolu za javni promet i zbog toga se ne smije voziti na javnim prometnicama!

2.3 Simboli na uredaju

Prije stavljanu u pogon pročitajte Upute za uporabu!

Opasnosti pri rukovanju gorivom!

Prije početka pažljivo pročitajte Upute za uporabu!

Posebno pazite na sve sigurnosne napomene!

V tripade kosenia pri cuvani hrozi nebezpecenstvo urazu!

Berte do uvahy prostredie v pozadi pri koseni pri cuvan!

Kosenie pri cuvani iba vtedy, ked' je to potrebné!

7.5.4.3 VypnutieŽaceiohomechanizmu

VAROVANIE!
