Mark	AL-KO
Mudel	1593.2 HDA Easy
Toote tüüp	Iseliikuv muruniiduk
Ettenähtud kasutus	Era- ja iluaiad, maksimaalne kalle 10° (18%)
Mootor	Bensiin, 4-taktiline, pliivaba min. ROZ 91
Ülekanne	Pedaaliga hüdrostaatiline
Lõikelaius	Määratlemata (muutub vastavalt versioonile)
Lõikekõrguse reguleerimine	Manuaalne hoovaga, mitu astet
Kogumiskorvi maht	220 L (standard) või 300 L (valikuline)
Terasidur	Elektromagnetiline
Pidur	Pedaal koos seisupiduriga
Ohutus	Pidurilülitid, platvorm, iste, korv, väljavise; mootori seiskumine juhi puudumisel
Rehvirõhk	1 bar soovitatav
Puhastamine	Ärge kasutage kõrgsurvepesurit; puhastage pärast iga kasutust
Hooldus	Kontrollige õlitaset, õhufiltrit, küünlat, tera, kiilrihma
Garantii	Seaduslik tootmisvigade vastu, kulumaterjalid välja arvatud

Korduma kippuvad küsimused - 1593.2 HDA Easy AL-KO

Kuidas käivitada AL-KO 1593.2 HDA Easy muruniiduki mootor?

Istuge istmele, vajutage piduripedaal täielikult alla ja lukustage see lukustushoovaga. Veenduge, et lõikeplatvorm on välja lülitatud. Viige pöörde regulaator kõrgele asendisse (stardiseade, kui olemas). Keerake süütevõti asendisse III, kuni mootor käivitub, seejärel vabastage see.

Kuidas reguleerida lõikekõrgust?

Kasutage juhi istmest paremal asuvat reguleerimishooba. Langetage hoob lühema lõike jaoks, tõstke see kõrgema lõike jaoks. Soovitatav normaalne kõrgus on 4–5 cm (astmed 2 või 3).

Kui suur on kogumiskorvi maht?

Standardne kogumiskorv mahutab 220 liitrit. 300-liitrine mudel on saadaval valikulisena.

Kuidas tühjendada kogumiskorvi ilma muruniidukilt maha tulemata?

Tõmmake korvi juhtimishoob enda poole, seejärel lükake hoob ettepoole, et korv avada. Seejärel viige hoob tagasi, kuni korv lukustub tühjendatud asendisse.

Kas ma saan muruniidukit kasutada nõlvadel?

Jah, kuid ainult kuni 10° (18%) nõlvadel. Niitke alati mööda nõlva risti, ärge pidurdage järsult, hoidke madalat kiirust ja ärge tehke järske pöördeid.

Kuidas hooldada lõiketera?

Kontrollige tera enne iga kasutust, et veenduda selle teravuses ja kahjustuste puudumises. Vahetage see välja, kui see on kulunud. Kasutage ainult originaalseid AL-KO varuterasid.

Mida teha, kui mootor ei käivitu?

Kontrollige kütusetaset, süüteküünalt, õhufiltrit ja veenduge, et seisupidur on pingul ja lõikeplatvorm on välja lülitatud. Vaadake kasutusjuhendi veaotsingutabelit.

Kuidas muruniidukit puhastada?

Puhastage pärast iga kasutust lapiga, harjaga või pintsliga. Ärge kunagi kasutage kõrgsurvepesurit. Vältige vee pritsimist mootorile, käigukastile ja laagritele.

Kust leida varuosi?

Kasutage ainult originaalseid AL-KO varuosi. Võtke ühendust volitatud edasimüüja või teeninduskeskusega.

Milline on muruniiduki garantii?

Seaduslik garantii katab tootmisvead vastavalt osturiigi seaduslikule perioodile. Kulumaterjalid (tera, rihm, filtrid) on välistatud. Säilitage ostutõend.

KASUTUSJUHEND 1593.2 HDA Easy AL-KO

punainen liitin = plusnapa (+)
musta liitin = miinusnapa (-)

1 Selle kasutusjuhendi kohta 358

1.1 Tiitelleh olevad sumbolid 358
1.2 Sumbolite ja marksonade seletus 358

2.1 Otstarbekohane kasutamine 358
2.2 Voimalik vaarkasutamine 358
2.3 Sumbolid seadmel 359
2.4 Ohutus- ja kaitseseadised 359
2.5 Toote ülevaade 360

4 Traktori lahtipakkimine ja monteerimine .. 362
5 Juhtelemendid 362

5.1 Standardne armatuurlaud (01) 362
5.2 Piduri-/siduripedaal 363
5.3 Käikude kasutamine (söidukiiirus) ...... 363
5.4 Jalghudrostaatulekanne 363
5.5 Liokemehhanismi kasutamine 363

6 Kasutuselevott 364

6.1 Liokemehghanismi kontrollimine 364
6.2 Oli lisamine 364
6.3Kutuse lisamine.. 364
6.4 Rehvirohu kontrollimine 364
6.5 Murukogumismahuti paigaldamine .... 364
6.6 Kaitseseadiste kontrollimine 365

6.6.1 Seisupiduri kontaktluliti kontrollimine 365
6.6.2 Löikemehhanismi kontaktlüliti kontrollimine 365
6.6.3 Istme kontaktluliti kontrollimine.... 365

6.6.4 Murukogumismahuti kontaktluliti kontrollimine 365
6.6.5 Väljaviskekanali kontaktluliti kontrollimine 366

7 Traktori kasutamine. 366

7.1 Pohimottelised ettevalmistavad abi-noud. 366
7.2 Tarvikute kasutamine 366
7.3 Murutraktori lukkamine 366
7.4 Mootori käivitamine ja seiskamine.....366
7.5 Traktoriga soitmine 367

7.5.1 Soiduks valmistumine temperatuuril alla 10^ 367
7.5.2 Jalghudrostaatulekandega soitmine 367
7.5.3 Kallakutel likumine ja niitmine ....367
7.5.4 Murutraktoriga niitmine 368

8 Murutraktori puhastamine. 369

8.1 Murukogumismahuti puhastamine.....369
8.2 Korpuse, mootori ja ülekande puhas-tamine... 370
8.3 Väljaviskekanali puhastamine 370

9 Transportimine 370

10 Hooldus 370

10.1 Hooldusplaan 370
10.2 Märdekava 371
10.3 Ratta vahetamine 371
10.4 Starteriku 372
10.5 Liokemehhanismi eemaldamine 372
10.6 Kilrihma vahetamine 373

11 Houlepanek 373
12 Abi torgete korral. 373
13 Garantii. 375

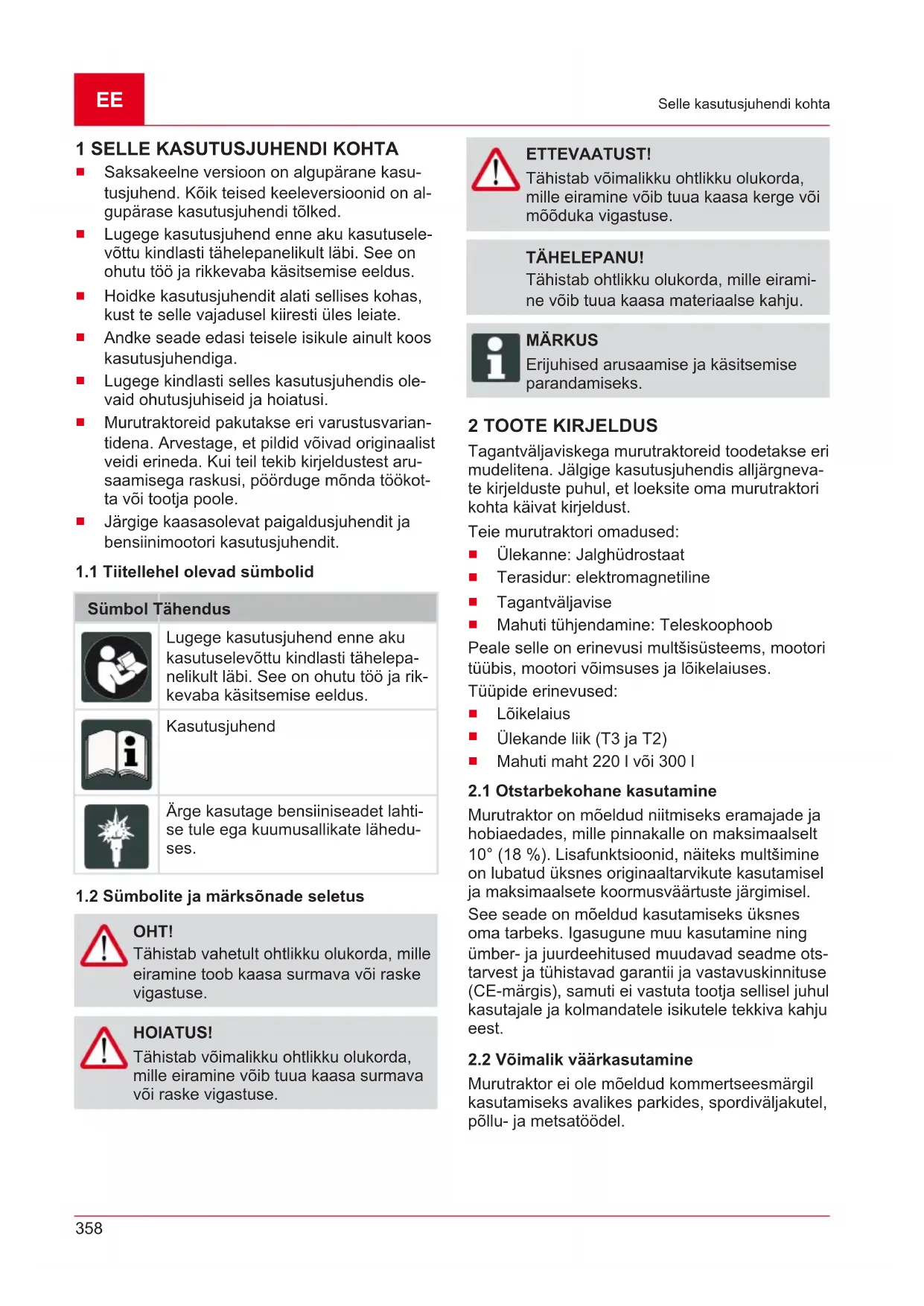

1 SELLE KASUTUSJUHENDI KOHTA

Saksakeelne versoon on alguparane kasutusjuhend. Koik teised keelevsionid on alguparase kasutusjuhendi tolked.
Lugege kasutusjuhend enne aku kasutuselevottu kindlasti tahelepanelikult labi. See on ohutu too ja rikkevaba kasitsemise eeldus.
Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiaresti üles leiate.
Andke seade edasi teisele isikule ainult koos kasutusjuhendiga.
Lugege kindlasti selles kasutusjuhendis olevaid ohutusjuhiseid ja hoiatusi.
Murutraktoreid pakutakse eri varustusvariantidena. Arvestage, et pildid vovad originaalist veidi erineda. Kui teil tekib kirjeldustest arusaamisega raskusi, poorduge monda tookota voitootja poole.
Järgige kaasasolevat paigaldusjuhendit ja bensiinimootori kasutusjuhendit.

1.1 Tiitellehel olevad sumbolid

Sumbol Tähendus

Lugege kasutusjuhend enne aku kasutuselevottu kindlasti tahelepanelikult labi. See on ohutu too ja rikkevaba kasitsemise eeldus.

Kasutusjuhend

Arge kasutage bensiiniseadet lahti-se tule ega kuumusallikate laheduses.

1.2 Sumbolite ja märksönade seletus

OHT!

Tähistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava voi raske vigastuse.

HOIATUS!

Tahistab voimalikku ohtlikku olukorda, mille eiramine voib tuua kaasa surmava voi raske vigastuse.

ETTEVAATUST!

Tähistab voimalikku ohtlikku olukorda, mille eiramine vob tuua kaasa kerge voimoduka vigastuse.

TAHELEPANU!

Tahistab ohtlikku olukorda, mille eiramine voib tuua kaasa materiaalse kahju.

MÄRKUS

Erijuhised arusaamise ja käsitsemise.
parandomiseks.

2 TOOTE KIRJELDUS

Tagantvaljaviskega mururaktoreid toodetakse eri mudelitena. Jalgige kasutusjuhendis alljargnevate kirjelduste puhul, et loeksite omamururaktori kohta kaivat kirjeldust.

Teie murutraktori omadused:

Ulekanne: Jalghudrostaat
Terasidur: elektromagnetiline
Tagantväljavise
Mahuti tuhjendamine: Teleskoophoob

Peale selle on erinevusi multisusteems, mootori tuubis, mootori voimsuses ja loikelaiuses.

Tüpidereinevused:

Löikelaius

Ulekande liik (T3 ja T2)
Mahuti maht 220 I voi 300 I

2.1 Otstarbekohane kasutamine

Murutraktor on moeldud niitmiseks eramajade ja hobiaedades, mille pinnakalle on maksimaalselt 10^ (18%) . Lisafunktsionid, naiteks multsimine on lubatud uksnes originaaltarvikute kasutamisel ja maksimaalsete koormusvaartuste jargimisel.

See seade on moeldud kasutamiseks uksnes oma tarbeks. lgasugune muu kasutamine ning umber- ja juurdeeehitused muudavad seadme otstarvest ja tuhistavad garantii ja vastavuskininituse (CE-margis), samuti ei vastuta tootja sellisel juhul kasutajale ja kolmandatele isikutele tekkiva kahju eest.

2.2 Voimalik vaärkasutamine

Murutraktor ei ole moeldudCOMMertseesmargil kasutamiseks avalikes parkides, spordivaljakutel, pollu- ja metsatödel.

HOIATUS!

Murutraktori ülekoormamine pohjustab ohte!

Jälgige eelkoige haagise kasutamisel, et te ei ületaks lubatavaid tombekoormusi ning touse/langusi. Ületamine voib mu-rutraktori pidurdusvöime üle koormata ja ohtlikke olukordi tekitada!

MARKUS

Arvestage, et murutraktoril ei ole tanavasoidu luba, mistottu ei tohi seda avalikel teedel kasutada!

2.3 Sumbolid seadmel

Lugege enne kasutuselevottu kasusjuhend labi!

Niitmise ajal tuleb körvalised isikud, eriti lapsed ja loomad toöpiirkonnast eemal hoida.

Enne hooldus- ja remonditoid tuleb sutevoti eemaldada!

Tähelepanu! Oht! Hoidke kæd ja jalad lõikeseadmetest eemal!

Mitte soita üle 10^ (18%) kalletel!

Oht! Arge siia astuge!

Poletusoft katte all olevate kuumade pindade tottu!

2.4 Ohutus- ja kaitseseadised

HOIATUS!

Eemaldatud voi manipuleeritud kaitseasadised voivad pohjustada ohte.

Igasugune kasutamine eemaldatud voi manipuleeritud kaitseseadistega on keelatud. Vigased kaitseseadised tuleb kohe remontida voi valja vahetada!

Kaitseseadised on eelkoige:

piduri kontaktluliti
loikemehhanismkontaktluliti
murukogumismahuti kontaktluliti
istmekontaktluliti
Iokemehhanismi katted
väljviskekanali kontaktlülti

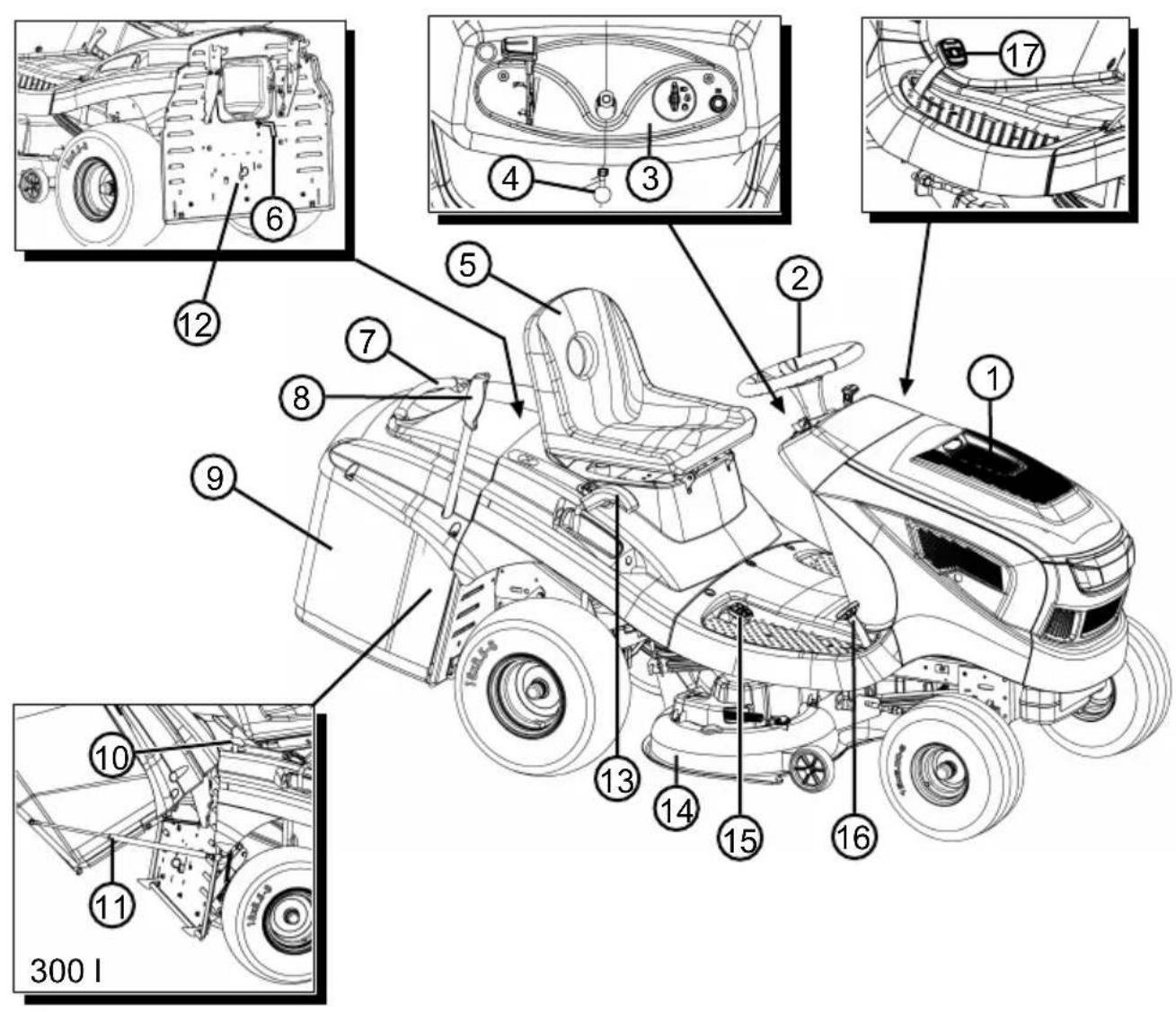

2.5 Toote ülevaade

1 Mootorikate 10 Mahuti vabastamine (ainult 300 l)
2 Rooiratas 11 Gaasiamortisaatoriga hoideseadus
3 Armatuurlaud 12 Ülekande möddaviik
4 Piduripedaali fikseerimishoob 13 Lõikekorguse reguleerinme
5 Juhiiste 14 Lökemehhanism
6 Täitetaseme indikaator 15 Ülekande aktiveerimine tagurpidisuunas
7 Murukogumismahuti hoidepide 16 Ülekande aktiveerimine edasisuunas
8 Murukogumismahuti käivitushoob 17 Piduripedaal
9 Murukogur

3 OHUTUSJUHISED

OHT!

Ohutusjuhiste eiramine vöib olla elu-ohtlik voi pöhjustada üliraskeid keha-vigastusi.

Ohutus- ja kasutusjuhiste eiramine voib kaasa tuua ulirasked kehavigastused voi pohjustada koguni surma.

Tutvuge enne seadme kasutamist kõigi Selles ja muudes viidatavates kasutusjuhendites olevate ohutus- ja kasutusjuhistega.
Hoidke koki kaasasolevad dokumendid edaspidiseks kasutamiseks alles.

3.1 Kasutaja

Alla 16 aasta vanused noored ja isikud, kes ei ole kasutusjuhendiga tutvunud, ei tohi seadet kasutada. Järgige voimalike riigisiseseid ohutuseeskirju kasutaja vanuse alampiiri kohta.
Seadet ei tohi kasutada alkoholi, narkootiku-mide voi ravimite moju all.

3.2 Isiklik kaitsevarustus

Selleks et kaitsta pea- ja jasemevigastusi ning kuulmiskahjustusi, tuleb kanda nouetekohast rietust ja kaitsevarustust.
Rietus peab olemasobiv (keha ligi hoidev) ning ei tohi tdd takistada.Pikkade juuste korral kandke kindlasti juuksevorku.Arge kunagi kandke avaraid riideid ega akssessaare, mis voivad seadmesse kinni jada, naiteks sallid, avarad sargid, pikad kaelakeed.

■ Isikliku kaitsevarustuse osad:

körvaklapid ja kaitseprillid
pikad puksid ja tugevad kingad
kaitsekindad

3.3 Ohutus tokohl

Tööttage ainult paëvavalguses või väga ereda kunstvalgustusega.
Seadet tohib kasutada uksnes tugeval ja tasašel aluspinnal, mitte kaldpinnal.
Jalgige, et teie asend oleks stabiilne.

Kasutage seadet ainult nende toode jaoks, mille jaoks see on ette nahtud. Mitteotstarbe

kohane kasutamine võib põhjustada vigastusi ja tekitada materiaalset kahju.

Kasutaja vastutab teiste inimeste voi nende varaga toimunud onnetuste eest.
Hoidke körvalised isikud ohupiirkonnast eemal.
Lulitage seade sisse ainult juhul, kui too piirkonnas ei viibi inimesi ega loomi.
Pusige inimestest ja loomadest ohutul kaugusel voi lulitage seade valja, kui sellele lahenevad imedesed voi loomad.
Arge soidutage seadmel teisi isikuid.
- Arge hoidke mootoriheitgaasivoolu kunagi inimesto ja loomade suunas, samuti mitte tuleohtlike toodete ja esemete suunas.
Kui mootor tootab, arge votke kinnis sisseimu- ja ventilatsionivorest. Poorlevad seadmeosad voivad pohjustada vigastusi.
Kui te seadet ei vaja, lulitage see alati valja, naiteks too piirkonna vahetamisel, hooldustöde ajal, bensiini-olisegu lisamisel.
- Arge niitke äikese ajal. Kaitse pikselögi eest puudub.
Nii tke alati kallaku suhtes risti.
Murutraktor voib omaraskus tottur raskeid vigastusi pohjustada. Olge murutraktori pealeja mahalaadimisel soidukisse voi haagisele eriti ettevaatlik.
Seda murutraktorit ei tohi pukseerida. Avalikel teedel transportimiseks kasutage sobivat soidukit.
Murutraktorit ei tohi kasutada halva ventilatsiooniga too piirkondades (nt garaa). Heitagaaisid sisaldavad mrgist susinikmonoksidi ja muid kahjulikke aineid.
Lülitage seade önnetuse korral kohe valja, et vältna edasisi vigastusi ja materiaialset kahju.
- Arge kasutage seadet kunagi kulunud või vigaste osadega. Kulunud või defektsed seadmeosad voivad pöhjustada raskeid vigastusi.
Kasutage uksnes originaalvaruosi ja -tarvikuid!
Enne iga kasutamist Kontrollige koiki kaitse-seadiseid nii, nagu selles kasutusjuhendis kirjeldatakse.
Hoidke seadet lastele kattesaamatult.
Keelake lastel ja noortel seadmega mangimi-ne.

3.5 Seadme ohutus

Kasutage seadet ainult alljargnevatel tingimustel.

Seade ei ole määr Dunud.
Seadmel ei ole kahjustusi.
Koik juhtemendid toimivad.

• Arge koormake seadet üle. Seade on ette nähtud kergeteks toödeks eramajapidamises. Ülekoormus voib pöhjustada seadme kahjustumist.
• Arge kasutage seadet kunagi kulunud voi vigaste osadega. Vahetage vigased osad alati tootja originaulosade vastu. Seadme kasutamisel kulunud voi vigaste osadega kaotate oiguse esitada tootjale garantiinoudeid.
  Remonditoid tohivad teha ainult padevad ettevotted voi meie teenindused.

3.6 Murakoormus

Teatava mürakoormuse teke selle seadme tottu on valtimatu. Kavandage mürarohked tood ajale, millal need on lubatud ja ette nahtud. Vajadusel järgige puhkeaegu ning piirake toöaeg hadavajliku ajaga. Enda kaitsmiseks ja laheduses olevate isikute kaitsmiseks tuleb kanda sobivat kuulmis-kaitsevahendit.

3.7 Bensiini ja öli kättlemine

• Plahvatus- ja tuleoht: bensiini- ja öhusegu lekkimise korral tekib plahvatusoftlik atmssfär. Kergsuttimine, plahvatus ja tulekahju voivad kutuseebaöigel käitlemisel pohjustada raskeid vigastusi ja koguni surma. Pidage kinnj jargmistest nouetest.

Arge suitsetage bensiini kaitlemisel.
Käidelge bensiini ainult vabas öhus ning kindlasti mitte suletud ruumides.
Järgide kindlasti alljärgnevalt toodud käitumisreegleid.

Transportige ja hoidke bensiini ja oli ainult selleks lubatud anumates. Veenduge, et lastel ei oleks juurdepaa Su ladustatavale bensi-nile ja olile.
Pinnase saastumise valtimiseks (keskkonna-kaitse) veenduge, et tankimisel ei satuks bensiini ega oli pinnasesse. Kasutage tankimiseks lehtrit.
- Arge kunagi tankige seadet suletud ruumides. Pörandale voivad koguneda bensiiniaurud, mille tulemusel voib tekkida kergsuttimine voi koguni plahvatus.

Puhkke mahaloksunud bensiin kohe seadmelt ja pinnaselt ara. Laske riidelappidel, millega bensiini puhkisite, enne korvaldamist hiatus ohitutud khas kuivada. Vastasel juhul vob tekkida ootamatu isesuttimine.
Kui bensiin on maha loksunud, tekivad bensiinaurud. Seetottu arge kavitage seadet samas kohas, vaid vahemalt 3 m kaugemal.
Vältrige mineraalolitoodete sattumist nahale. Arge hingake bensiinaure sisse. Kandke tankimise ajal alati kaitsekindaid. Vahetage ja puhistage kaitseriietust regulaarselt.
Jalgige, et riided ei satuks bensiiniga kokku-puutesse. Kui bensiin satub riietele, vahetage riided kohe.
- Arge tankige seadet kunagi tootava voi kuuma mootoriga.

4 TRAKTORI LAHTIPAKKIMINE JA MONTEERIMINE

Järgige traktori lahtipakkimisel ja monteerimisel kaasasolevat kasutusjuhendit.

MARKUS

Järgige kaasasolevat bensiinimootori kasutusjuhendit.

HOIATUS!

Mittetäielik monteerimine on ohtlik!

Murutraktorit ei tohi kasutada, kui see pole taiilikult monteeritud!

Tehke koik montaažijuhendi kirjeldatavad montaažitöod. Kahtluse korral kusiige enne traktori kasutamist mönelt spetsialistilt, kas montaaž on tehtud ðigesti!

Kontrollige kõigi kaitseseadiste olesasolu ja toimimist!

5 JUHTELEMENDID

Alljärgnevalt kirjeldatakse tagantväljaviskega mu-rutraktori juhtelemente. Jälgige, et loeksite omamurutraktori kohta käivat kirjeldust.

Mootori pöörlemiskiruse reguleerimine (01/2)

MARKUS

Arvestage, et regulaatori vajutamine soidureziimis mojutab kiirust!

Integreeritud drosselklapiga regulaatori korral: regulaatori (01/2) liigutamisel saab mootori poordeid suurendada ja vahendada ning koige ülemises asendis sisse lulitada drosselduse.

Drosselduse sisselulitamine: Viige regulaator täesti üles drosseldussumboli jurde. Seda asendit tohib kasutada ainult mootori käivitamiseks.

Markus. Monel traktorivariandil on armatuurlaual eraldi drosselinupp (01/1). Sellisel juhul tuleb see traktori käivitamisel li-saks valja tommata. Kui mootor tootab, Iukake nuppu aeglaselt tagasi!

Niitmirezijm: Sellises asendis tootab mootor maksimaalse poorlemiskiirusega.

Tuhikäik: Sellises asendis töotab mootor minimaalse pörlemiskirusega.

Sütelukk (01/3, 05)

Asend Talitlus
0 Mootor välja.
	Süutevõtme saab eemaldada.
I Tuled sisse.
	Pärast mootori käivitamist lülituvad tuled Selles asendis sisse.
II Tööasend, mootor töötab.
III Käivitusasend mootori käivitamiseks.
	Kohe kui mootor käivitub, laske võti lahti. Seejärel liigub võti tagasi tööa- sendisse II.

5.2 Piduri-/siduripedaal

• Pidur: Kui vajutate piduri-/siduripedaali (03/1) täesti alla, rakendub pidur ülekandel, traktorit pidurdatakse.
  Seisupidur: Kui tombate allavajutatud pidurri-/siduripedaaliga (03/1) fikseerimishooba (03/2, 01/5) ules, fikseeritakse pidur. Pedaali uesti vajutamisel pidur lahutatakse.

5.3 Käikude kasutamine (söidukiirus)

Murutraktoritel on jalghudrostaatiline ülekanne.

Söidusound	Kirjeldus
Edaspidi Edaspidi likumiseks vajutage aes-mist pedaali (02/1).
Tagurpidi Tagurpidi likumiseks vajutage tagu-mist pedaali (02/2).Märkus: Kui vajutada ainult tagurpidi-dilikumise pedaali, lülitub lõikemehanism välja.Niitmisrežiim tagurpidi likumisel: vt Peatükk 7.5.4.2 "Niitmisrežiim tagurpidi likumisel", lehekülg 368.

5.4 Jalghudrostaatulekanne

Jalghudrostaatulekanne aktiveeritakse kahe pedaaliga (02/1 ja 02/2).

Käivitamiseks vabastage toötata mootoriga köigepealt seisupidur (01/5) ning seejärel edaspidisōidu pedaali (02/1) vōi tagurpidisōidupedaali (02/2). Mida kaugemale te pedaali vajutate, seda kiiremini te valitud suunas liigute.

Edaspidi soitmine: Vajutage eesmist pedaali (02/1).

Tagurpidi soitmine: Vajutage tagumist pedaali (02/2).

5.5 Löikemehhanismi kasutamine

Löikekörguse reguleerimine

Traktori lokiemehhanismi saab juhiistme parental kuljel asuva reguleerimishoova (04/1) abil mitmel korguastmel reguleerida.

1. Viige reguleerimishoob (04/1) soovitud suunda. Hoova vajutamine alla tahendab madalamat loikekorgust, hoova viimine üles suuremat loikekorgust.

Löikemehhanismi sisselulitamine

Elektriline sisselulitamine: Juhiistme körval parental on luliti (04/2). Lulitage Sellega sisse lioke-mehhanism.

6 KASUTUSELEVÖTT

HOIATUS!

Mittetäielik monteerimine on ohtlik!

Murutraktorit ei tohi kasutada, kui see pole taiilikult monteeritud!

Tehke koik montaažijuhendi kirjeldatab-
vad montaažitödd. Kahtluse korral kusi
ge enne traktori kasutamist mönelt spets
sialistilt, kas montaaž on tehtud öigesti!
Kontrollige koigi kaitseseadiste olesas
olu ja toimimist!

6.1 Lökemehhanismi kontrollimine

Enne kasutamist tuleb alati visuaalselt kontrollida,ega loikemehhanism, kinnituspoldid ja koguloikeuksus pole kulunud voi kahjustunud.Disbalansi valtimiseks tuleb kulunud voi kahjustunud terad uutega asendada.

6.2 Oli lisamine

Enne esimest kasutamist tuleb mootorisse valada oli. Järgige selle juures mootori tootja juhendit. Arvestage ka seda, et olitaset tuleb regulaarselt kontrollida ja vajadusel oli lisada.

6.3 Kütuse lisamine

HOIATUS!

Kütuse kaitlemine on ohtlik!

Kütus on ärmiselt tuleohtlik. Kutusepaaki tohib taita ainult öues! Arge suitsetage! Arge tankige tootava voi kuuma mootoriga!

Kasutage tankimiseks sobivat lehrit voi taittoru, et kutus ei satuks mootorile, korpusele voi maha.

Ohutuse huvides tuleb kutusepaagi kork ja muud paagiuhendused kahjustuse korral valja vaheta.

Kui kutus on maha loksunud, ei tohi mootorit kaivitada. Traktor tuleb kutusega saastunud kohast eemaldada ning maha loksunud kutus tuleb maast, mootorilt ja korpuselt lapiga kokku koguda.

Mootorit ei tohi käivitada enne, kui kutuseaurud on Hajunud.

Hoidke kutust ainult selleks ette nahtud anumataes.

Kasutage pliivaba bensiini, vahemalt oktaanarvuga 91.

Paagi taitmine

1. Lülitage vajadusel mootor valja ja eemaldage ohutuse huvides suütevöti.
2. Oodake, kuni mootor on veidi jahtunud (suttiv kutus viob tekitada phahvatusohtu!).
3. Avage mootorikate.
4. Avage paagikork (06/1) ja lisage kutust. Markus: Valtige kutusepaagi ületäitmist!
5. Sulgege paagikork (06/1).
6. Sulgege mootorikate.

6.4 Rehvirōhu kontrollimine

Kontrollige regulaarselt rehviðhku.
Vajalik rohk on margitud rehvidele (soovitus 1 bar).

MARKUS

1 PSI = 0,07 bar.

Rehviðhku saab kontrollida tavalise jalgpumbaga ja samaga saab ðhku lisada.

6.5 Murukogumismahuti paigaldamine

Murutraktoreid pakutakse eri murukogumismahutitega. Arvestage, et pildid voivad originalist veidi erineda.

Murukogumismahuti taitetaseme indikaatori seadistamine

Täitetaseme indikaator annab pasuna abil teada, kui murukogumismahutit on vaja tuhjendada.

Täitetaseme indikaatori saab seadistada lõigatava materjali kvaliteedi järgi 6 asendisse. Kui lõigatav materjal on kuiv, lükake tätitetaseme indikaator väiksematesse asenditesse. Marja voi niiske materjali korral seadistage tätitetaseme indikaator pikemaks. See mõjutab murukogumismahuti tätmist.

1. Lülitage mootor valja vt Peatükk 7.4 "Mootori käivitamine ja seiskamine", lehekülg 366.
2. Eemaldage murukogumismahuti vt Peatukk 8.1 "Murukogumismahuti puhastamine", lehekülg 369.
3. Seadistage taitetaseme indikaator (07/1) Iogatavale materjalile (07/a), kuni see soovitud asendisse fikseerub.
4. Pange murukogumismahutit tagasi vt Pea-tukk 6.5 "Murukogumismahuti paigaldamine", lehekulg 364.

Murukogumismahuti paigaldamine (220 l)

1. Hoidke murukogumismahutit ühe kæga mahuti pidemest (08/1) ja teise kæga tagaküljel olevast hoideavast (08/2).
2. Pange murukogumismahuti sümmeitriliselt juhikule (08/3). Suunake selle käigus molemad korpusel ja murukogumismahutis olevad margistused üksteise poole.
3. Kallutage murukogumismahuti teise kaega kergelt ette (08/a), kuni murukogumismahuti aesmine osa fikseerub.
4. Nüd pörake murukogumismahuti uesti alla (08/b).
5. Kontrollige murukogumismahuti oiget asendit.

Murukogumismahuti paigaldamine (300 l)

1. Fikseerige murukogumismahuti kinnitusk lambrid (11/1).
2. Hoidke murukogumismahutit ühe kæga mahuti pidemest (08/1) ja teise kæga tagaküljel olevast hoideavast (08/2).
3. Pange murukogumismahuti sümmeitriliselt juhikule (08/3). Suunake selle kägus molemad korpusel ja murukogumismahutis olevad margistused üksteise poole.
4. Kallutage murukogumismahuti teise kæga kergelt ette (08/a), kuni murukogumismahuti eesmine osa fikseerub.
5. Nüdd poörake murukogumismahuti uesti ala (08/b).
6. Kontrollige murukogumismahuti öiget asendit.
7. Fikseerige traktoriraami kinnituspunktides olevad gaasiamortisaatorid (11/2).

6.6 Kaitseseadiste kontrollimine

Kaitseadiseid tuleb alati enne murutraktori käivitamist kontrollida.

HOIATUS!

Kaitseleadiste kontrollimine on ohtlik!

Kaitseseadiseid tohib kontrollida uksnes juhiistmelt ja ainult siis, kui laheduses ei ole teisi inimesi voi loomi!

Koik kontrollimised tuleb teha tasasel maapinnal, et murutraktor ei saaks soovimatult veerema hakata.

6.6.1 Seisupiduri kontaktluliti kontrollimine

Seisupiduri kontaktluliti tagab selle, et mootorit saab kāvitada vaid siis, kui seisupidur on raken-datud.

Eeldus: Mootor on valja lilitatud.

1. Istuge juhiistmele.
2. Vabastage seisupidur, vajutades piduripedaali (03/1).
3. Proovige mootorit käivitada (suütevöti asendis III) (05).

MÄRKUS

Mootor ei tohi käivituda!

6.6.2 Lõikemehhanismi kontaktluliti kontrollimine

Löikemehhanismi kontaktluliti tagab selle, et mootorit ei saa käivitada, kui lökemehhanism on aktiveeritud.

1. Mootor on valja lulitatud.
2. Istuge juhiistmele.
3. Vajutage piduripedaali (03/1) ja aktiveerige seisupidur (03/2, 01/5).
4. Lülitage löikemehanism sisse.
5. Proovige mootorit käivitada (suutevöti asendis III) (05).

MARKUS

Mootor ei tohi käivituda!

6.6.3 Istme kontaktluliti kontrollimine

Istme kontaktluliti tagab selle, et mootor lulitub valja kohe, kui sisselulitatud loikemehanismiga ei istu kadagi juhiistmel.

1. Istuge juhiistmele.
2. Vajutage piduripedaali (03/1) ja aktiveerige seisupidur (03/2, 01/5).
3. Käivitage mootor ja laske sellel maksimaalse pöörlemiskirusega toötada.
4. Lülitage lökemehanism sisse.
5. Vabastage iste koormuse alt, toustes pusti (arge astuge traktorilt maha!).

MARKUS

Mootor peab valja lulituma!

6.6.4 Murukogumismahuti kontaktluliti kontrollimine

Murukogumismahutil olev kontaktluliti tagab selle, et mootor lulitub valja kohe, kui murukogumisma

huti ei ole sisselulitatud Iokemehghanismiga oigesti paigaldatud.

1. Istuge juhiistmele.
2. Vajutage piduripedaali (03/1) ja aktiveerige seisupidur (03/2, 01/5).
3. Käivitage mootor ja laske sellel maksimaalse pöörlemiskiirusega toötada.
4. Lülitage lökemehanism sisse.
5. Tõstke tuhi murukogumismahuti kergelt üles või aktiveerige avamisuliti.

MARKUS

Mootor peab valja lulituma!

6.6.5 Väljaviskekanali kontaktlüliti kontrollimine

Väljaviskekanali kontaktluliti tagab selle, et mu-rutraktor ei saa eemaldatud väljaviskekanaliga käivituda.

1. Vötke ára murukogumismahuti.
2. Eemaldage väljaviskekanal (15):

Vabastage rongaspoldid (15/1).
Tömmake väljaviskekanalit (15/2) veidi valja.

1. Istuge juhiistmele.
2. Vajutage piduripedaali (03/1) ja aktiveerige seisupidur (03/2, 01/5).
3. Käivitage mootor.

MARKUS

Mootor ei tohi käivituda!

7 TRAKTORI KASUTAMINE

HOIATUS!

Ebapiisavad teadmised murutraktori kohta voivad pohjustada ohte!

Lugege kasutusjuhend enne alustamist tāhelepanelikult labi!

Järgige eelköige ohutusjuhiseid!

Tehke koiki montaazi- ja kasutuselevotu-toid teadlikult. Kahtluse korral poorduge tootja poole!

7.1 Pöhimöttelised ettevalmistavad abinoud

Kandke niitmise ajal alati stabiilseid jalatseid ja pikki pukse. Arge kunagi niitke paljajalu voi lahtiste sandaalidega.

Kontrollige üle kogu maastik, kus traktorit kasutatakse ja eemaldage koik kivid, pulgad, traadid, kondid ja muud võörkehad, mis või-avad traktorisse kinni jäada ja eemale paiskuda. Ka niitmise ajal tuleb olla võörkehade suhtes tahelepanelik.
Tehke kõik kasutuselevõtu juures kirjeldata-vad tõd. See kehtib eelkõige kaitseseadiste kontrollimise kohta.
Koorma vedamiseks tohib kasutada ainult haakeseadist! Arge ületage tugikoormust.
Murutraktori peal ei tohi vedada esemeid!

7.2 Tarvikute kasutamine

HOIATUS!

Valede tarvikute kasutamine ja tarvikute valesti kasutamine on ohtlik!

Kasutage alati ainult traktori tootja originaaltarvikuid!

Järgige kaasasolevas kasutusjuhendis olevaid eeskirju!

Heakskiitmata tarvikute kasutamine voi valesti kasutamine vob kaasa tuua kahju kasutajale ja korvalistele isikutele. Murutraktor voidakse ulkoormata. See voib pohjustada raskeid onnetusi.

7.3 Murutraktori lukkamine

ETTEVAATUST!

Möddaviiguhoob (12/1) asub tagumises parempoolses poritiivas. Möddaviigu vabastamine:

1. Tömmake möddaviiguhoob (12/1) valja ja kinnitage üval.
2. Vabastage pidur. Murutraktorit saab nuud likata.
3. Lähtestage mödaviiguhoob (12/1) parast lukkamist, et hudrostaatiline ülekanne taas toole saada.

7.4 Mootori käivitamine ja seiskamine

HOIATUS!

Seade ei kaitse pikselögi eest.

Arge niitke aikese ajal.

Mootori käivitamine

1. Istuge juhiistmele.
2. Vajutage vasakul olev piduripedaal (03/1) tailikult alla ja fikseerige fikseerimishoovaga (03/2).
3. Jälgige, et löikemehghanism EI OLEKS sisse lulitatud. Kontrollige selleks kipplülii asendit (04/2).
4. Viige mootori pöörlemiskiruse regulaator (01/2) ülemise piirajani. Seal asub soltuvalt varustusvariandist drosselisübol. Kui ei, tommake eraldi drosseldusnuppu (01/1).
5. Asetage sutevoti suteulukku (01/3, 05).
6. Keerake suütevöti asendisse „III" ja hoidke seal nii kaua, kuni mootor kaivitub. Markus: Starteriaku säastmiseks arge uritage mootorit kaivitada kauem kui 5 sekundit.
7. Laske suütevöti lahti, see huppab automaat-selt asendisse „II".
8. Viige mootori pörlemiskiruse regulaator (01/2) tooasendisse. Drosseldusnupuga variandi puhul vajutage drosseldusnupp uuestisisse (01/1).

Mootori valjalulitamine

1. Lülitage lõikemehhanism välja (04/2).
2. Viige mootori pörlemiskiruse regulaator (01/2) tühikäguasendisse.
3. Vajutage piduripedaali (03/1) ja fikseerige see fikseerimishoovaga (03/2).
4. Keerake sùütevōti (05) asendisse „0".
   5.Keerake suutevoti valja.

HOIATUS!

Kuum mootor on ohtlik!

Jalgige mootori valjalulitamisel, et kuumad mootoriosad, naiteks murasummuti ei saaks laheduses olevaid esemeid ega materjale suudata!

7.5 Traktoriga söitmine

HOIATUS!

Ebaïgesti valitud kiirus on ohtlik!

Söitke eelköige alguses aeglaselt, et harjuda traktori likumis- ja pidurdusomadustega!

Enne suuna muutmist tuleb soidukiirust selliselt vahendada, et juhil oleks igal ajal murutraktori üle kontroll ja murutraktor ei saaks umber minna!

Traktoril on jalghudrostaatiline ülekanne.

7.5.1 Söiduks valmistumine temperatuuril alla 10 °C

1. Jälgige, et lõikemehanism EI OLEKS sisse lulitatud. Kontrollige selleks kipplülitit (04/2).
2. Käivitage mootor ja laske sellel ülekandeoli viskoossuse optimeerimiseks umbes 30 sekundit soojeneda. Seejärel voite traktoriga soitmaha kata. Löikemehanismi vöib sisse lulitada alles siis, kui mootor on mone minuti tootanud.

7.5.2 Jalghudrostaatulekandega soitmine

1. Vajutage piduripedaali (03/1) ja fikseerige see fikseerimishoovaga (03/2).

2. Seadke Iöikemehhanism kõrgeimale Iöikekör-gusele (04/1).

3. Käivitage mootor.

4. Rakendage pidur (03/1).
5. Vajutage aeglaselt soovitud soidusuuna pedaali.

Edasi: pedaal (02/1)
Tagurpidi: pedaal (02/2)

1. Mida rohkem pedaali vajutate, seda kiiremini traktor valitud suunas liigub.
2. Peatamiseks laske pedaal lahti ja vajutage piduripedaali (03/1).

MÄRKUS

Traktorilt lahkudes rakendage piduripedaali all hoides alati seisupidur, et traktorei saaks eemale veereda.

7.5.3 Kallakutel liikumine ja niitmine

HOIATUS!

Kallakutel liikumine on eksimise korral ohtlik!

Kallakul soitmisel tuleb olla eriti ettevaatlik! Turvalist kallakut ei ole.

Selleks järgige eelköige alljärgnevaid ohutusjuhiseid!

Kui rattad hakkavad kohapeal poorlema voi kui soiduk jaab soidu ajal tousul kinni, lahutage loikemehhanism ja lisatarvikud. Seejarel lahkuge kallakult, liikudes aeglaselt ja otsesuunas allapoole.

Täis murukogumiskast suurendab tänu omaa kalule murutraktori umberminekuohtu!

• Arge söitke üle 10^ (18%) kallakutel. Näide: see vastab 18 cm körguseinevusele ühe meetri pikkusel lõigul.
  Arge votke kohalt jarsult.
  Arge pidurdage jarsult.
  Hoidke sōidukiiirus väiksena.
• Arge soitke kallaku suhtes risti.
  Arge kirendage liiga palju.
  Arge poorake rooli jarsult.

7.5.4 Murutraktoriga niitmine

Puhta niitmistulemuse saavutamiseks tuleb soi-dukiirust muru seisukorrale kohandada. Valige niitmises pedaalil kuni 2/3 voimalikust soidukiirusest. Traktori maksimaalne kiirus on ette nahtud uksnes soitmiseks, ilma loikemehhanismi kasutamata.

Tavaliselt on Iokekorgus 4-5 cm. See vastab 2. voi 3. korguse reguleerimise astmele (04/1). Niiske ja marja muru korral niitke suurema niitmiskorgusega.

Väga körge muru korral on otstarbekas niita ka-hes etapis. Esimeses etapis seadke löikemehh-anism maksimaalsele löikekörgusele. Teises etapis saate seadistada tegelikult soovitava körguse.

7.5.4.1 Lökemehhanismi sisselülitamine

MARKUS

Löikemehhanismi tohib sisse lulitada alles siis, kui mootor on umbes ühe minutiti tootanud!

Löikemehhanismi sisselülitamisel ei tohi murutraktor seista körge muru sees.

1. Käivitage mootor.
2. Viige mootori pörlemiskiruse regulaator (01/2) tooa sendisse.
3. Seadke loikemehhanism kasihoovaga (04/1) suurimale loikekorgusele.
4. Lülitage lõikemehanism kipplülitiga (04/2) (asend „l“) sisse.
5. Seadke Iöikemehanism käsihoovaga (04/1) soovitud Iöikekörgusele.
6. Söitke murutraktoriga kohalt.

7.5.4.2 Niitmisreziim tagurpidi liikumisel

MARKUS

Kui vajutada ainult käigupedaali, lülitub Iokemehhanism valja.

1. Vajutage nuppu "Tagurpidi niitmine" (01/4) ning 5 sekundi jooksul tagurpudi liikumise pedaali (02/2).

HOIATUS!

Onnetusoht tagurpidi niitmisel!

Jälgige tagurpidi niitmisel tagapool asuvat ala!

Tagurpidi tohib niita vaid siis, kui see on vajalik!

7.5.4.3 Lõikemehhanismi valjalulitamine

HOIATUS!

Löiketera järeljooks on ohtlik!

Poorlev / seisma jäav lokietera vöib pohjustada katel ja jalgadel lokihevauv! Seetottu hoidke käed ja jalad lokieseadmetest eemal!

1. Lülitage löikemehanism kipplülitiga (asend „0“) välja (04/2).

Löikemehanismi saab välja lulitada nii seisval traktoril kui ka söidu ajal.

HOIATUS!

Väljapaiskuvad objektid pöhjustavad vigastusohtu!

Kruusa- ja killustikupinnast ülesöitmisel voivad objektid sattuda tootavasse loike-mehhanismi ja seejarel sealt valja paiskuda.

Lulitage loikemehhanism alati valja, kui soidate pindadel, kus ei kasva muru.

7.5.4.4 Murukogumismahuti tuhjendamine

MARKUS

Kui murukogumismahuti on tais, kõlab helisignaal. Mahuti tuleb hiljemalt siis tühjendada.

Murukogumisanumat saab tuhjendada juhiist-melt.
Kui murukogumismahuti pooratakse üles voi valja sisselulitatud loikemehanismiga, sureb mootor valja.
Kui murukogumismahuti ei ole korrektset kinnitunud, ei saa loikemehhanismi sisse lulita da.

Murukogumismahuti tuhjendamine käivitushoovaga

1. Vötke käivitushoob (09/1) murukogumismahutist (09/a) välja.
2. Murukogumismahuti avamiseks vajutage hooba sōidusuunas (09/b).
3. Viige murukogumismahuti hoovaga taha (10/a), kuni anum tuhjeneb (10/b).

7.5.4.5 Multimine

Optimaalse multsimistulemuse saavutamiseks tuleb muru regulaarselt niita (umbes 1-2 korda ndalias).Ara tuleb loigata 1/3 murulible korgusest nt kui muru korgus on 6 cm, tuleb ara loigata 2 cm).See voimaldab toedda loigatud muru puhtalt jarelejaanud murusse.

Köigile murutraktoritele on lisavarustusena saadaval multsikiilud.

Tagantväljaviske umberseadistamine multsireziimile

1. Eemaldage murukogumismahuti.
2. Viige multšikiil (13/1) väljaviskekanalisse (13/2).
3. Kindlustage molemad kinnituslindid (14/1) rongaspoltide (14/2) kulge.
4. Pange murukogumismahuti kohale.

7.5.4.6 Niitmisinterval

Arvestage, et muru kasvab eri aegadel erinevalt. Kevadel on soovitatav valida luhem niitmisinterval. Suurendage niitmisintervalli, kui muru kasvu-kiirus vaheneb.

Kui muru ei ole pikka aega niidetud, valige kõigepealt kõrgem loikeseadistus ning niitke seejärel kaks pääva hiljem madalama niitmiskörgusega.

7.5.4.7 Körge muru niitmine

Kui muru on tavalisest pikemaks kasvanud voi on liiga niiske, niitke korgema loikekorgusega. Seejarei niitke muru madalama, tavalise seadistusega veel kord.

7.5.4.8 Lõiketera hooldus

Jalgige, et loiketera oleks kogu niitmisperioodil terav, et valtida muruliblete rebimist ja muljumist. Rebitud murulibledo servad muutuvad pruuniks. See aeglustab kasvu ning suurendab muru vastuvotlikkust haigustele.

Kontrollige loiketera teravust ning kulumis- ja kahjustumismärke pärast iga kasutamist! Vajadusel poorduge teenindusse.
Kasutage tera vahetamisel ainult originaalloiketeri.

8 MURUTRAKTORI PUHASTAMINE

Optimaalseks toimimiseks ja pika eluea tagamiseks tuleb murutraktorit regulaarselt puhastada.

Puhastage murutraktor parast iga kasutamist selele kogunenud mustusest.

Arge kasutage puhastamiseks survepuhastit.

Survepuhasti voi aiavooliku veejuga vob kahjustada elektrisusteemi ja laagreid.

Jalgige, et eelkõige mootor, ülekanne ja umbersuunamisrullikud, samuti kogu elektrisüsteem ei satuks veega kokkupuutesse.

HOIATUS!

Ohud puhastamisel!

Lülitage mootor valja ja eemaldage sùütevöti.
Eemaldage sütekūnal/-kūnlad.
Puhastamise ajaks eemaldatud kaitseasadised tuleb parast puhastamist tagasi panna.
POLETUSOHT: Puhastage murutraktor alles siis, kui see on maha jahtunud. Mootor, ülekanne ja mu-rasummuti on vaga kuumad!
LOIKEOHT: Arvestage loikemehnismi kallal tootamise ajal teravate loiketeradega. Mitme teraga loikemehanismi korral voib uhe loiketera liikumine tuua kaasa teiste loiketerade liikumise!

8.1 Murukogumismahuti puhastamine

Selleks vötke murukogumismahuti āra ja puhasage mahuti seest ja valjast voolikuga. Kinnijäänud mustus tuleb eemaldada ettevaatlikult naiteks harjaga. Jälgige eelkoige tekstiilist kattega murukogumismahutite puhul, et tekstiil ei saaks kahjustada.

MÄRKUS

Tuhjendage murukogumismahuti enne puhastamist vastavalt kirjeldusele. Tais murukogumismahuti on turvaliseks eemaldamiseks liiga raske.

Murukogumismahuti eemaldamine (220 l)

1. Lulitage mootor valja.
2. Tostke murukogumismahuti kergelt üles.
3. Vötke murukogumismahuti ülevaltpoolära.

Murukogumismahuti eemaldamine (300 l)

1. Lülitage mootor valja.
2. Vabastage gaasiamortisaator traktorilt ja kinnitage murukogumismahuti hoidikutele.
3. Tostke murukogumismahuti kergelt üles.
4. Vötke murukogumismahuti ära.

8.2 Korpuse, mootori ja ülekande puhastamine

TAHELEPANU!

Elektrisüsteem vöib sissetungiva veetottu kahjustada saada!

Jalgige traktori puhastamisel, et vesi ei satuks elektrisüsteemi!

Arge pihustage mootorit ja laagreed (ratastel, udekandel, terahoidikus) veega ega survepuhastiga. Vee tungimine suutessteemi, karburaatorisse ja ohufiltrisse voib pohjustada törkeid. Laagrites olev vesi voib pohjustada märde kadumise ja selle tagajärjel laagrite havimise.

Mustuse ja murujäatmete eemaldamiseks kasutage lappi, kasiharja, pika varrega pintslit voimuud sarnast.

8.3 Väljaviskekanali puhastamine

Regulaarne puhastamine tagab loikekorguse reguleerimise kerge liikumise.

Väljaviskekanal koosneb kahest üksteise sisse lukatud osast. Alumine osa on tugevalt likemehanismi korpusesse fikseerunud. Ülemise osa saab puhasamiseks valja votta.

1. Eemaldage murukogumismahuti.
2. Vötke väljaviskekanali vasakult ja paremalt kruvid (15/1).
3. Tömmake väljviskekanal (15/2) tagaseina kaudu suunaga tagant välja.
4. Puhastage pöhjalikult ülemine ja alumine valjaviskekanal.
5. Ühendage väljaviskekanal tagaseinale. Jälgige, et ülemine ja alumine osa oleksid puhtalt koos.
6. Keerake see kahe kinnituskruviga kinni.
7. Paigaldage murukogumismahuti.

9 TRANSPORTIMINE

HOIATUS!

Olge seadme peale- ja mahalaadimisel soidukisse voi haagisele aarmiselt ettevaatlik!

Murutraktori transportimisel transpondivahendil (nt soiduauto haagisel) tuleb loikemehhanism toestada.

Jalgige, et transpondi ajal oleks transpondivahendi kandevoime piisav ja et murutraktor oleks sobi-valt kinnitatud.

10 HOOLDUS

Korrashoiuga kaasnevad ohud!

Köigi korrashoiutöde juures kehtib:

Lulitage mootor valja ja eemaldage suutevoti.
Eemaldage sutekunal/-kunlad.
Korrashoiu ajaks eemaldatud kaitseseadised tuleb parast korrashoiutoid tagasi panna.
POLETUSOHT:

Tööttage murutraktori kallal alles siis, kui see on maha jahtunud. Mootor, ülekanne ja mu-rasummuti on vaga kuumad!

LOIKEOHT:

Arvestage lokiemehhanismi kallal tootamise ajal teravate loiketeradega. Mitme teraga loikemehhanismi korral voib uhe loiketera likumine tuua kaasa teiste loiketerade likumise.

Osade vahetamisel tohib kasutada uksnes originalvaruosi.
Kahtluse korral poorduge tookotta voi tootja poole.

10.1 Hooldusplaan

Alljargnevaid toid tohib teha kasutaja ise. Koiki muid hooldus-, teenindus- ja korrashoiutoid tuleb teha volitatud hooldustookojas.

Järgige lisaks soovituslikke iga-aastaseid märimi kooskolas märdekavaga.

MÄRKUS

Tugeva koormuse ja kõrge temperatuuri korral tuleb vajadusel kasutada lühe-maid hooldusintervalle, kui eespool olevas tabelis on toodud.

Tegevus Enne iga	kasuta-mist	Pärast iga kasu-tamist	Pärast esimest 5 tundi	Iga 25 toötunni järel	Iga 50 toötunni järel	Enne iga hoiule panekut
Kontrollige mootori ðilaset*	X
Vahetage mootoriöli*			X			X
Puhastage ðhuffilter*				X
Vahetage ðhuffilter*					X
Kontrollige Süütekünalt*					X
Kontrollige pidurit (proovipi-durdamine sirgel lõigul)	X
Kontrollige rehviröhku X
Kontrollige lõiketera X
Kontrollige lahtiseid osi X X
Kontrollige kilrihma (visuaal-ne kontroll)				X
Puhastage murutraktorit X
Puhastage mootori ðhusis-selaskevõre*	X
Puhastage ülekanne muru-ja niitmisjäätmetest		X		X

^* vt mootori tootja kasutusjuhendit

10.2 Märdekava

Selleks et tagada liikuvate osade kerge liikumine, soovitame vahemalt uks kord aastas maarida alljargnevaid kohti.

Puhastage koiki märitavaid kohti enne märimist voi pihustamist lapiga. Arge kasutage vett, muidu voib tekkida korrosion.

Märdepunktid:

Maärige tapiölgmikuVASAK-ja parempoolset maardeniplit (18/1) universaalmaärdega.
Pihustage raami esiteljel olevaid laagreid (18/2) pihustatava oliga.
Pihustage rooliulekandel olevat hambasegmenti ja rooli koonushammasrattaid (19/1) universaalmaardega.
Märige esitelje (20/1) ja tagatelje (20/2) rullaagrit (17/1) ja rummu universsaalmaärdega.

MARKUS

Esi- ja tagarattad tuleb telgede ja laagri-te märimiseks ara votta.

Pöörd- ja laagrikohad: Märige kõiki likuvaid põörlemis- ja laagripunkte.

10.3 Ratta vahetamine

Ratast tohib vahetada uksnes horisontaalsel ja stabiilsel aluspinnal.

1. Seisake murutraktor ja eemaldage sütevöti.
2. Vajutage piduripedaal (03/1) taiesti alla ja fikseerige see fikseerimishooovaga (03/2).
3. Kindlustage murutraktor eemaleveeremise eest tokiskingadega. Asetage tokiskingad sellele kuljele, mida ei tosteta ules.
4. Tõstke murutraktor sobiva tõstevahendiga (nt käärstok) sellel kuljel üles, mida tuleb vahetada. Tõstke traktorit nii palju, et vahetatavat ratast saaks vabalt poörata.

Tähelepanu! Seadme kahjustuste oht.

Jalgige tostmisel, et traktorielemendid eipainduks.Toetage tostevahend ainult stabilsetele metallosadele.

1. Kindlustage murutraktor molen veermiku kandeelemendil stabilse toestusega (nt kantpuit), nii et traktor ei hakkaks langema ka tostevahendi aralibisemise voi umbermineku korral.
2. Eemaldage kaitsekate (16/1).

3. Vajutage kinnitusseib (16/2) kruvikeeraja abi
   ara. Jalgige, et seib ei laheks kaotsi.

4. Eemaldage alusseib (16/3).

5. Tömmake ratas teljelt.

Markus: Tagaratabe eemaldamisel teljelt arge laske prismaliistudel kaotsi minna!

1. Puhastage enne tagasi monteerimist ratta telg ja ava ja märige molemat universaal-märdega.
2. Paigaldage ratas teljele.

Markus: Tagaratabe ühendamisel peavad prismaliistude ja tagaratta sooned olema selliselt kohakuti, et prismaliistud saab joudu kasutamata kohale likata.

1. Paigaldage alusseib teljele.
2. Vajutage kinnitusseib teljel olevasse soonde. Kui kasutate selleks tange, jalgige, et telg ei saaks kahjustada.
3. Paigaldage kaitsekate teljele.
4. Eemaldage kinnitusalus ja laske traktor tostevahendi abilettevaatlikult maha.

10.4 Starteriaku

Murutraktori tarnekomplektis ei ole starteriaku laadjat.

Aku tapset nimetust vt akukastilt. Starteriaku asub mootorikatte all.

Starteriaku on tehases laetud.

Ohutusjuhised

HOIATUS!

Starteriaku vale kaitlemine on ohtlik!

Aku valest käitlemisest tulenevate ohtude valtimiseks järgige allolevaid punkte!

• Starteriakut ei tohi hoida lahtise tule vahetus laheduses, põletada ega asetada küttekeha dele. Plahvatusoht.
  Hoidke staeteriakut talvel jahidas ja kuivas ruumis (10 - 15^) . Hoistamise ajal tuleb valtida alla kulmumispunktjjaavaid tempera-tuure.
• Arge jätke starteriakut pikemaks ajaks laadi-mata olekusse. Kui starteriakut ei kasutata pikema aja jooksul, tuleb seda sobiva laadjiga laadida.
• Arge havitage starteriakut. Elektrolüüt (vävelhape) pöhjustab nahal ja riietel söövitust - loputage kohe veega maha.
  Hoidke starteriakut puhtana. Puhkige seda ainult kuiva lapiga. Arge kasutage vett, bensiini, lahustit ega muud sarnast!
  Hoidke ühenduspoolused puhtana ja määrige poolusemaärdega.

Arge luhistage uhenduspooluseid.

Starteriaku laadimine

enne talvist houle panekut;
seadme pikemaks seisma jätmiseks (üle 3 kuu).

HOIATUS!

Oht starteriaku valesti laadimise totu!

Laadija laadimisvool ei tohi ületada 5 A ning laadimispinge peab olema kuni 14,4 V. Suurema laadimispinge korral tekib starteriaku plahvatamise oht!

Aku juures tootamise ajal eemaldage alati sutevoti.

Soovitame laadida seda hooldusvaba ja gaasilekekindlat starteriakut spetsiaalse laadimisseadmega (saadaval tehnikakauplustes).

Järgige enne starteriaku laadimist laadija tootja kasutusjuhendit.

ETTEVAATUST!

Luhiseoht!

Luhiseohu valtimiseks tuleb alati miinuskaabel (-) esimesena eemaldada ning viimasena tagasi uhendada!

Aku juures tootamise ajal eemaldage alati sutevoti!

1. Keerake suutevoti valja (05).
2. Avage mootorikate.
3. Ühendage laadija klemmid aku ühenduspoolustega.

MÄRKUS

Jalgige poolsust:

Punane klemm = pluesspoolus (+)
Must klemm = miinuspoolus (-)

1. Ühendage laadija vooluvörku ja lülitage sisse.

10.5 Lõikemehhanismi eemaldamine

Traktori kasutamiseks talvel ja kilrihma vahetamiseks tuleb loikemehhanism eemaldada.

1. Looge esirattad (29/1) kuni piirajani vasakule.
2. Eemaldage murukogumismahuti (30/1).
3. Eemaldage valjaviskekanal (15/2).

4. Keerake shahtihoidiku silinderkruvi (31/1) 5-6 poorde vorra lahti.

5. Laske liokemehhanism (32/1) loikekorguse regulaatori hoova (32/2) abil sugavaimasse asendisse.

6. Vötke tõmbevedru (33/1) lõikemehhanismilt āra.
7. Seadke loikemehhanism (34/1) loikekorguse regulaatori hoova (34/2) abil uuesti koige korgemasse asendisse.
8. Vötte kiilrihmakanal (35/1) välja (35/a).
9. Vötke kilrihm (36/1) mootori kilrihmakettalt
   ära.
10. Laske loikemehhanism (32/1) loikekorguse regulaatori hoova (32/2) abil uesti sugavaimasse asendisse.
11. Eemaldage lōikemehhanismi hoideraamidelt kinnitustihvtid (4 tk) (38/1).
12. Tömmake hoideraam poltidelt ára (38).
13. Tömmake lõikemehanism sõidusuunas pa-remalt küljelt välja.

10.6 Kiilrihma vahetamine

1. Keerake lahti kinnitusmutrid (6 tk) (21/1).
2. Vötke kilrihmadanal (22/1) valja.
3. Vötke lõikemehhanismi parempoolne kate (23/1) välja ja eemaldage.
4. Vötke lõikemehanismi vasakpoolne kate (24/1) valja ja eemaldage.
5. Keerake pingutusrullikul (25/2) olev kruvi (25/1) kergelt lahti, kuni kilrihma (25/3) saab eemaldada.
6. Vötke kilrihm välja.

MÄRKUS

Kiilrihma juhik ja asend erineb söltuvalt tüübist. Järgige lõikemehhanismil olevat kleebist.

Uue kilrihma kohale asetamine

1. Asetage kilrihm umber kergelt vabastatud pingutusrulliku ja keerake pingutusrullik uuesti kinni (27, 28).
2. Asetage kiilrihm vastavalt järjekorrale (27/a-d, 28/a-d) Ümber rullikute ning jalgige juhikut ja kiilrihma asendit.

11 HOIULEPANEK

Murutraktorit tuleb hoida kaitstuna ilmastikumodude, eriti niiskuse, vihma ja pikaajalise paikesekiriguse eest.

Kui traktori bensiinipaagis on bensiini, arge hoidke murutraktorit kunagi hoones, kus kutuseaurud voivad kokku puutuda lahtise tule voi sademetega. Paigutage murutraktorit ainult ruumidesse, mis on mootorsoidukite hoidmiseks sobivad.

Vöimalusel arge hoiustage murutraktorit pikemat aega, näteks talvel, tais paagiga. Kütus vöib aurustuda.

Enne pikaajalist houle panekut tulek kutus paagist ja karburaatorist valja lasta, et ennetada ladestisi ja seega käivitusraskusi. Kusige selle kohta omtookojast.

12 ABI TÖRGETE KORRAL

ETTEVAATUST!

Kehavigastuste oht

Teravad ja likuvad seadme osad voivad pohjustada vigastusi.

Kandke hooldus- ja puhastustöde ajal alati kaitsekindaid!

MARKUS

Törgete korral, mida selles tabelis pole kirjeldatud voi mida te ei suuda ise korvaldada, poorduge meie volitatud klien-diteeninduse poole.

Rike Pohjus Korvaldamine

Mootor ei käivitu. Kütus on otsas. Tätte paak; kontrollige paagi öhutust; kontrollige kütusefiltrit.
	Paags on ebakvaliteetne, saas-tunud kütus vöi vana kütus.	Kasutage alati puhtast anumast päritvärsket kütust; puhistage karburaator (tootja esindustöökoda).
	Öhufilter määrdunud. Puhastage öhufilter (vt mootori tootjaskasutusjuhendit).
Rike Pöhjus Körvaldamine
		Süutesäde puudub. Puhastage sūtekūnal, vajadusel va-hetage ue vastu, kontrollige sūte-kaablit, kontrollige sūtesüsteemi (tootja esindustöökoda).
		Mootori põlemisruumis on mitme käivituskatse tõttu liiga palju kù-tust.
Starter ei tõta. Tühi või		kohe tühjenev starteria-ku.
		Juhistmel olev kaitselūliti ei tõ-Ta.
		Piduripedaalil olev kaitselūliti ei tõ-Ta.
		Lõikemehanism on sisse lūlita-tud.
		Starteriaku (+) kaabli kaitse. Kontrollige ja vajadusel vahetage kaitse.
Mootori võimsus vã-heneb.		Liiga kõrge või liiga mäng muru. Korrigeerige lõikekõrgust; looge lõike-mehhanismile vaba ruumi, liikudes veidi tagasi.
		Väljaviskekanal/loikekorpus um-mistunud.
		Öhufilter määr Dunud. Puhastage ðhufilter (vt mootori tootja kasutusjuhendit).
		Karburaatori seadistus on vale. Laske seadistust kontrollida (tootja esin-dustöökoda).
		Tera on tugevalt kulunud. Vahetage tera vãlja (tootja esindustö-koda).
		Sõidukiirus on liiga suur. Vähendage sõidukiirust.
Murutraktor vibreerib tugevalt.		Lõikemehanism on kahjustu-nud.
Murutraktor ei võta kohalt.		Hüdrostaatajami korral: veoajam puudub.
Ebapuhanas lõige. Tera kulunud, nüri. Vahetage või teritage tera. Tasakaalus-tage teritatud tera (tootja esindustöökoda)!
		Vale lõikekõrgus. Korrigeerige lõikekõrgust.
		Mootori liiga vãike põörlemiskii-rus.
		Sõidukiirus on liiga suur. Vähendage sõidukiirust.
		Rehvidel on erinev rehviöhk. Pumbake rehve ùige tasemeni. Mõötke rehvide rõhku.
Rike Põhjus Körvaldamine
Murukogumismahuti ei tätu.	Lõikekõrgus on seadistatud liiga madalaks.	Korrigeerige lõikekõrgust.
	Muru on niiske ning ðhuvool ei suuda seda liigutada.	Lükake niitmine edasi seniks, kuni muru on kuivanud.
	Tera on tugevalt kulunud. Vahetage tera. (Tootja esindustöökoda)
	Muru on liiga kõrge. Niitke muru kaks korda:
		1. kord: maksimaalne lõikekõrgus
		2. kord: soovitav lõikekõrgus
	Tekstiilkott ummistunud - ðhk ei liigu läbi.	Puhastage tekstiilkott.
	Lõikemehanismi välviskekanal on määr Dunud.	Puhastage välviskekanal/loikekorpus.
Täitetaseme indikaa-tor ei reageeri.	Täitetaseme indikaatori hooval on niitmisjäätmed.	Eemaldage tätetaseme indikaatori hoo- val olevad niitmisjäätmed. Seejärel kont- rollige hoova liikumist.
Sõiduajam, pidur, si-dur ja lõikemeha-nism		Laske kontrollida üksnes tootja esindus- tõkojas!

13 GARANTII

Vöimalikud materjali- ja tootmisvead körvaldame seaduses ettenähtud garantiiaja jooksul omä aranagemisel kas remondi teel voi asendame uue tootega. Garantiiaeg oleneb seadme ostukoha riigi seadustest.

Meie garantii kehtib vaid alljargnevate tingimuste taitmisel:

Garantii kaotab kehtivuse alljargnevatel juhtudel:

omavolilised remondikatsed;
omavoline tehniline muutmine;
mitteotstarbekohane kasutamine.

originaalvaruosade kasutamine.

Garantii ei hõlma:

Ioomulikust kulumisest tulenevaid varvikahjustusi,
■ kuluvaid osi, mis on varuosade kaardil tähistatud xxxxxx (x) raamiga
sisepolemismootoreid (neile kehtivad vastava mootoritootja garantiitingmused).

Garantiiaeg algab ostu sooritamisega esimese loppkasutaja poolt. Märava tahtsusega on ostutseki kuupaev. Pörduge selle garantiideklaratsioni ja ostutsekiga edasimüja voi lahima volitatud klienditeeninduse poole. See vastavusdeklaratsoon ei puuduta ostja poolt mujuva vastu esitatavaid seadusega ettenähtud kvaliteedikaebusi.

ORIGINALIOS NAUDOJIMO INSTRUKCIJOS VERTIMAS

Turinys

1 Apie sia naudojimo instrukcija 377

6.6.2 Plavja kontaktsledza pärbaude

Plaveja kontaktsledzis nodrosina, lai motoru nevaretu iedarbinat, ja ir aktivizets plavejs.

1. Motors ir izslegts.
2. Apseedieties vaditaja sedekli.
3. Nospiediet ar kaju bremzu pedali (03/1) un aktivizejiet stavbremzi (03/2, 01/5).
4. lesledziet plaveju.
5. Meginiet iedarbinat motoru (aizdedzes atslega pozicijā III) (05).

NORADIJUMS
