1593.2 HDA Easy - Gräsklippare AL-KO - Gratis bruksanvisning och manual

Varumärke	AL-KO
Modell	1593.2 HDA Easy
Produkttyp	Åkgräsklippare
Avsedd användning	Privata trädgårdar och prydnadsträdgårdar, max lutning 10° (18%)
Motor	Bensin, 4-takt, blyfri minst ROZ 91
Transmission	Hydrostatisk med pedal
Klippbredd	Ej specificerad (varierar beroende på version)
Klipphöjdsjustering	Manuell med spak, flera lägen
Uppsamlingskorgens volym	220 L (standard) eller 300 L (tillval)
Knivkoppling	Elektromagnetisk
Broms	Pedal med parkeringsbroms
Säkerhet	Bromskontakter, klippbord, sits, korg, utkast; motorstopp vid förarfrånvaro
Däcktryck	1 bar rekommenderas
Rengöring	Använd inte högtryckstvätt; rengör efter varje användning
Underhåll	Kontrollera oljenivå, luftfilter, tändstift, kniv, kilrem
Garanti	Laglig mot tillverkningsfel, förslitningsdelar undantagna

Vanliga frågor - 1593.2 HDA Easy AL-KO

Hur startar jag motorn på AL-KO 1593.2 HDA Easy?

Sätt dig på sitsen, trampa ner bromspedalen helt och lås den med spärrspaken. Se till att klippbordet är urkopplat. För gasreglaget till högt läge (choke om sådan finns). Vrid tändningsnyckeln till läge III tills motorn startar, släpp sedan.

Hur justerar jag klipphöjden?

Använd justeringsspaken till höger om förarsätet. Sänk spaken för kortare klippning, lyft den för högre klippning. Rekommenderad normal klipphöjd är 4-5 cm (läge 2 eller 3).

Vad är uppsamlingskorgens kapacitet?

Standarduppsamlingskorgen har en kapacitet på 220 liter. En modell på 300 liter finns som tillval.

Hur tömmer jag uppsamlingskorgen utan att stiga av gräsklipparen?

Dra korgens manöverspak mot dig, tryck sedan spaken framåt för att öppna korgen. För därefter spaken bakåt tills korgen snäpper fast i tömd position.

Kan jag använda gräsklipparen i lutningar?

Ja, men endast i lutningar upp till 10° (18%). Klipp alltid tvärs över lutningen, bromsa inte abrupt, håll låg hastighet och gör inte skarpa svängar.

Hur underhåller jag klippkniven?

Kontrollera kniven före varje användning för att säkerställa att den är vässad och inte skadad. Byt ut den om den är sliten. Använd endast originalreservknivar från AL-KO.

Vad gör jag om motorn inte startar?

Kontrollera bränslenivån, tändstiftet, luftfiltret och se till att parkeringsbromsen är åtdragen och att klippbordet är urkopplat. Se felsökningstabellen i bruksanvisningen.

Hur rengör jag gräsklipparen?

Rengör efter varje användning med en trasa, borste eller pensel. Använd aldrig högtryckstvätt. Undvik att spruta vatten på motorn, transmissionen och lagren.

Var kan jag hitta reservdelar?

Använd uteslutande originalreservdelar från AL-KO. Kontakta din auktoriserade återförsäljare eller en serviceverkstad.

Vad är garantin för gräsklipparen?

Den lagliga garantin täcker tillverkningsfel under den lagstadgade perioden i inköpslandet. Förslitningsdelar (kniv, rem, filter) är undantagna. Spara köpbeviset.

BRUKSANVISNING 1593.2 HDA Easy AL-KO

Klipning: I donne position korer motoren med maksimal omdrejningstal.

Tomgang: I donne position korer motoren med det laveste omdrejningstal.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING Innehällsförteckning

1 Om denna bruksanvisning 300

1.1 Symbol pa titelsida 300
1.2 Teckenförklaring och signalord 300

2 Produktbeskrivning 300

2.1 Avsedd användning 300
2.2Mojlig felanvandning 300
2.3 Symboler på maskinen 301
2.4 Sakerhets- och skyddsanordninger... 301
2.5 Produktoversikt 302

3.1 Anvandare 303
3.2 Personlig skyddsutrustning 303
3.3 Sakerhet pa arbetsplatsen 303
3.4 Sakerhet for manniskor, djur och
egendom 303
3.5Maskinsakerhet 304
3.6 Buller 304
3.7 Hantering av bensin och olja.. 304

4 Packa upp och montera Åkgräsklipparen 304

5 Manöverelement 304

5.1 Standard-instrumentbrada (01) 304
5.2 Broms-/kopplingspedal 305
5.3 Vaxelmanovrering (korhastighet) 305
5.4 Fotherhydrostat-vaxellada 305
5.5 Manovrera klippanordningen 305

6 Start 306

6.1 Kontrollera klippanordningen 306
6.2 Pafylling av olja 306
6.3 Pafylling av bransle 306
6.4 Kontrollera dacktryck 306
6.5 Montera grasuppsamlaren 306
6.6 Kontrollera sakerhetsanordningarna .. 307

6.6.1 Kontrollera parkeringsbromsens kontaktbrytare 307
6.6.2 Kontrollera klippanordningens kontaktbrytare 307
6.6.3 Kontrollera sitsens kontaktbrytare 307

6.6.4 Kontrollera gräsuppsamlarens kontaktbrytare 307
6.6.5 Kontrollera kontaktbrytaren i utkastkanalen... 308

7 Drift av akgrasklipparen. 308

7.1 Obligatoriska forberedande atgarder..308
7.2 Användning av tillbehör 308
7.3 Skjuta akgrasklipparen 308
7.4 Starta motorn och stanga av den ...308
7.5 Kora med akgrasklipparen 309

7.5.1 Forberedelse av körning vid temperaturer under 10 °C .309
7.5.2 Kora med fotherhydrostatisk vaxellada 309
7.5.3 Körning och klippning i sluttningar.... 309
7.5.4 Klippning med akgrasklipparen...310

8 Rengöring av ákgräsklipparen. 311

8.1 Rengora grasuppsamlaren 311
8.2 Rengora hus, motor och vaxellada....312
8.3 Rengora utkastkanalen 312

9 transport 312

10 Underhäll och skötsel 312

10.1 Underhallsplan 312
10.2 Smorjschema 313
10.3 Byte av hjul 313
10.4 Startbatteri 314
10.5 Demontera klippanordning 315
10.6 Byta ut kilrem 315

11 Forvaring 315
12 Avhjalpa fel. 315
13 Garanti. 317

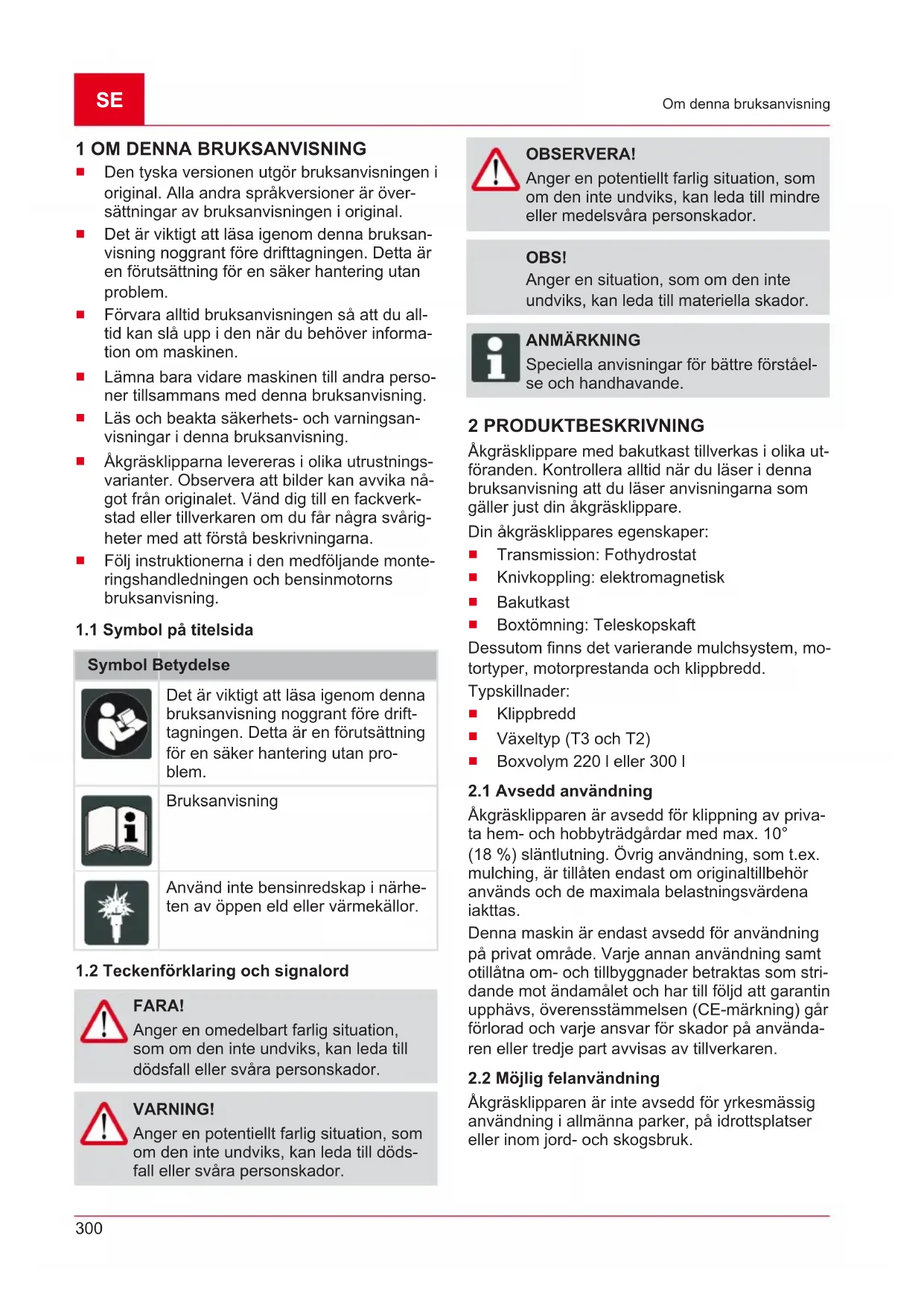

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgor bruksanvisingen i original. Alla andra sprakversioner ar over-sattninger av bruksanvisingen i original.
Det ar viktigt att lasaigenomenna bruksanvisning noggrant fore drifttagningen.Detta ar en forutsattning for en saker hanteringutan problem.
Forvara alltid bruksanvisingen sa att du alltid kan sla upp i den när du behöver informatioon om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans medenna bruksanvising.
Läs och beakta sakerhets- och varningsanvisningar ienna bruksanvisning.
Akgrasklipparna levereras i oika utrustningsvarianter. Observera att Bilder kan avvika nagot fran originalet. Vand dig till en fackverkstad eller tillverkaren om du far nagra svargheter med att forsta beskrivningarna.
Följ instruktionerna i den medfoljande monteringshandledningen och bensinmotors braupsanvising.

1.1 Symbol på titelsida

Symbol Betydelse

Det ar viktigt att lasaigenomenna braupsanvisning noggrant fore drifttagningen. Detta ar en forutsattning for en saker hantering utan problem.

Bruksanvisning

Använd inte bensinredskap i narherten av öppen eld eller varmekällor.

1.2 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall aller svåra persorskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dddfall aller svara personskador.

OBSERVERA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre ell er medelsvara personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar for bättre Förstælse och handhavande.

2 PRODUKTBESKRIVNING

Akrasklippare med bakutkast tillverkas i olya utforanden. Kontrollera alltid nar du laer ienna bruksanvisning att du laer anvisningarna som galler just din akgrasklippare.

Din akgrasklippares egenskaper:

Transmission: Fothydrostat
Knivkoppling: electromagnetik
Bakutkast
Bxtomnng: Teleskopskaft

Dessutom finns det varierande mulchsystem, mortyper, motorprestanda och klippbredd.

Typskillnader:

Klippbredd
Växeltyp (T3 och T2)
Boxvolym 220 Ieller 300 I

2.1 Avsedd användning

Akgrasklipparen ar avsedd for klippning av privata hem- och hobbytradgårdar med max. 10^ (18%) slantlutning. Ovrig användning, som t.ex. mulching, ar tillaten endast om originaltillbehör används och de maximala belastningsvärdena iakttas.

Denna maskin ar endast avsedd for användning på privat område. Varje annan användning som otillåtna om- och tillbyggnader detraktas som stridende mot andamålet och har till foljd att garantin upphävs, overensstammelsen (CE-markning) gär fölorad och varje ansvar for skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Möjlig felanvändning

Akgrasklipparen ar inte avsedd for yrkesmagg anvandning i allmanna parker, pa idrottsplatser ell er inom jord- och skogsbruk.

WARNING!

Risker vid overbelastning av akgrasklipparen!

Var vid användning av ett slap noga med att inte överskrida de tillatna draglasterna och stingingarna/nedforsluten. Ett överskridande kan überbelasta akgräsklipparens bromsar och leda till farliga situationer!

ANMÄRKNING

Observera att Åkgräsklipparen inte ar godkänd for körning på allman vag!

2.3 Symboler på maskinen

Läsigenom braksanvisingen innan du börjar använda redskapet!

Utomstænde personer, särskilt barn och husdjur, ská hallas undan fran arbetsområdet under klippningen.

Ta ur tandningsnyckeln innan underhalls-ller reparationsarbeten paborjas!

Fara! Häll händer och fötter på avständ fran knivarna!

Kör inte i sluttningar med mer an 10^ (18%) lutting!

Fara: Vistas inte hare!

2.4 Sakerhets- och skyddsanordninger

WARNING!

Fara p.g.a. borttagna aller manipul- rade skyddsanordningar!

All slags drift med borttagna aller manipulera de skyddsanordninger ar forbjuden. Defekta skyddsanordninger maste omgaende repareras aller bytas ut!

Som skyddsanordninger räknas framfor allt:

Kontaktbrytare broms
Kontaktbrytare klippanordning
Kontaktbrytaregrasuppsamlare
Kontaktbrytare sits
Skyddskapor klippanordning
Kontaktbrytare utkastkanal

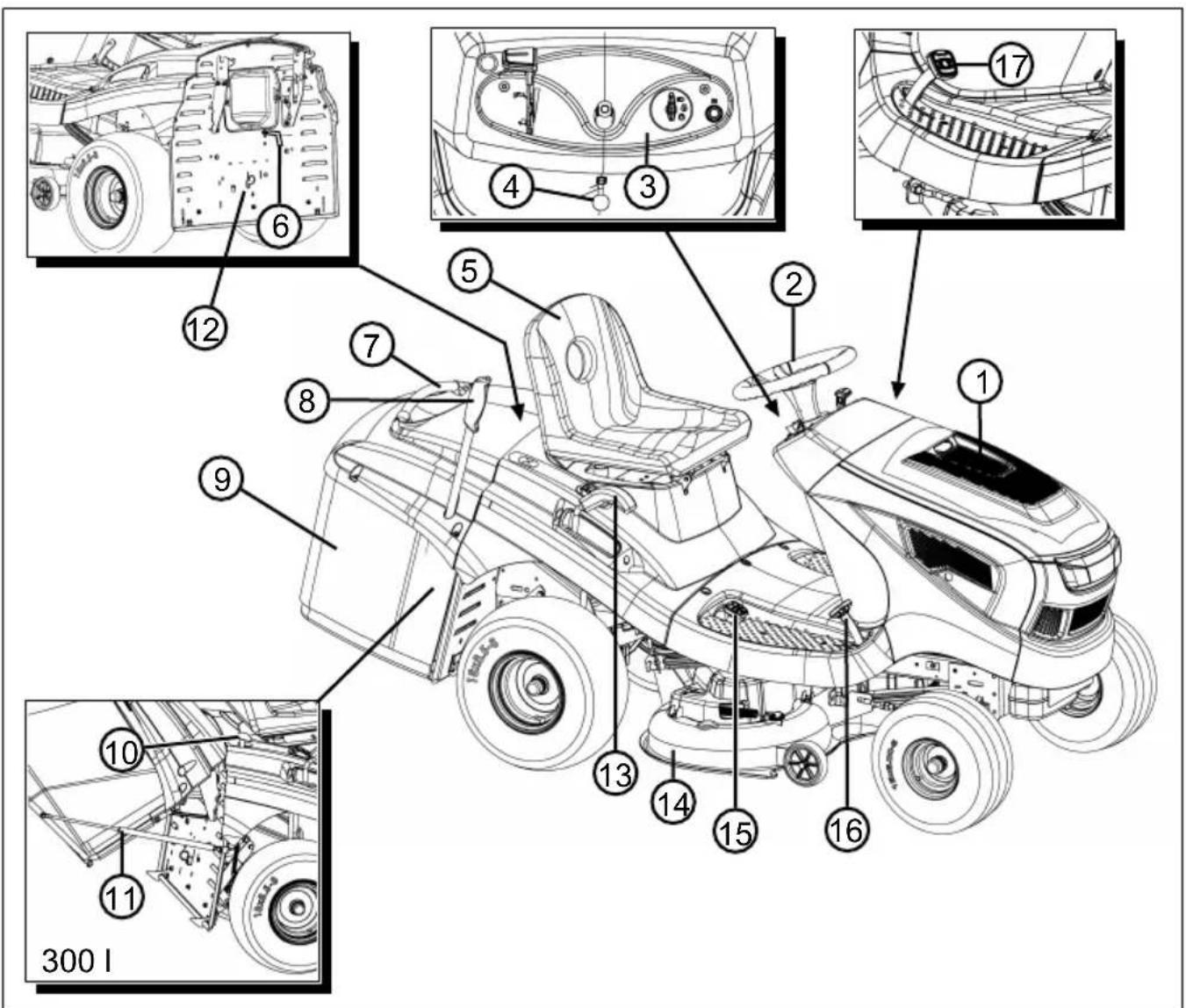

2.5 Produktoversikt

1 Motorhuv 10 Boxuppregling (endast 300 l)
2 Ratt 11 Fästanordning med gastryskdämpare
3 Instrumentbrada 12 Vaxelbypass
4 Lasspak for bromspedal 13 Installing av klipphöjd
5 Forarsits 14 Klippanordning
6 Niväindikator 15 Växelmanövrering bakat
7 Handtag på gräsuppsamlaren 16 Växelmanövrering framåt
8 Reglage for grasuppsamlaren 17 Bromspedal
9 Grasuppsamlare

3 SÄKERHETSANVISNINGAR

FARA!

Livsfara och fara for mycket allvarliga personskador!

Bristande kännedom om sakerhetsanvisiningar och bruksanvisiningar kan leda till allvariga personskador och t.o.m. dödsfall.

Läs och beakta alla sakerhetsanvis- ningar och andra anvisninger i denna bruksanvisning innan maskinen används.
Spara all bifogad documentation for framtida behov.

3.1 Anvandare

Ungdomar under 16 ar erer personer som inte ar fortrogna med bruksanvisningen far inte anvanda redskapet. Beakta gallande sakerhetsforeskrifter om lagsta alder for anvandare.
Använd inte redskapet om du är paverkad av alcohol, droger aller medicin.

3.2 Personlig skyddsutrustning

Använd korrekta kläder och skyddsutrustning for att undvika skador på huvud och övriga kroppsdelar samt hörskador.
Kläderna maste vara ändamalsenliga (atsitande) och fär inte utgöra ett hinder. Om man har langt här maste harnät baras. Bär aldrig lost sittande kläder eller accessoarer som kan dras in i maskinen som schalar,vida skjortor erler langa halsband.

Den personlga skyddsutrustningen bestar av:

horselskydd och skyddsglasogon
langbyxor och stabila skor
skyddshandskar

3.3 Sakerhet pa arbetsplatsen

Arbeta endast i dagsljus aller i mycket stark belysning.
Använd endast redskapet på fast och jämnt underlag och aldrig i branta luttingar.
Se till att sta pa stabilt underlag.

3.4 Sakerhet for manniskor, djur och egendom

Använd endast maskinen for avsettändamål. Annan användning kan leda till saväl personskador som skador på foremål.

Användaren ar ansvarig for olyckor som drabbar andra personer och deras egendom.
Häll utomstående borta frän riskområdet.
Starta endast maskinen om ingen annan finns på arbetsområdet, vare sig djur eller manniska.
Se till att upprätthälla ett sakerhetsavstand och stäng av maskinen nar manniskor aller djur kommt i dess narhet.
Låt inga passagerare Åka med på redskapet.
Rikta aldrig avgasstralen fran motorn pa manniskor och djur eller mot lattantandligaprodukter och foremal.
Ror aldrig vid insugs-ller ventilationsgallret nar motorn ar igang. Roterande motorkomponenter kan orsaka personskador.
Stäng alltid av maskinen nar den inte langre behövs, t.ex. vid byte av arbetsomrade, vid underhalls- och servicearbeten, vid pafyllning av bensin-/oljeblandning.
- Klipp inte vid Åska. Inget skydd mot blixtned-slag.
Klipp alltid tvärs over sluttningen.
- Akgräsklipparen kan genom sin eigenvikt orsaka allvarliga kroppsskador. Var ytterst försiktig Near akgräsklipparen lastas på och av for transport i ett fordon eller på att slap.
Denna Åkgräsklippare fär inte bogseras. För transport på allman vag maste ett lampligt fordon användas.
Kör inte Åkgräsklipparen i bristfälligt vädrade arbetsområden (t.ex. garage). Avgaserna innehäller gifting kolmonoxid samt andra skad-liga ämnen.
Vid olyckstillbud maste maskinen genast stängas av for att undvika att ytterligare kroppsskador erer skador pa egendom uppSTAR.
Använd aldrig maskinen med nedslitna eller defektakomponenter.Nedslitna och defekta komponenter kan orsaka allvarliga personskador.
Använd endast reservdilar och tillbehör i originalutforande.
Fore varje anvandning: Kontrollera alla sikerkhetsanordninger enligt beskrivningen ienna bruksanvising.
Forvara maskinen utom rackhall for barn.
Instruera barn och ungdomar om att inte leka med redskapet.

3.5 Masksakerhet

Använd enbart redskapet under foljande forutsättingar:

Redskapet ar inte smutsigt.
Redskapet har inga skador.
Alla manöverelement fungerar korrekt.

• Overbelasta aldrig redskapet. Den ar enbart avsedd lattare arbete pa privat omrade. Overbelastning kan leda till skador pa maskinen.
  Använd aldrig redskapet med nedslitna eller defektakomponenter.Ersatt alltid defekta komponenter med originalreservdeler frän tillverkaren.Om maskinen anvands med utslitna aller defektakomponenter kan inga garantiansprak stallas pa tillverkaren.
  Reparationsarbeiteten fär endast genomforas av kompetent fackhandel eller servicecenter.

3.6 Buller

Ett visst buller fran redskapet kan inte undvikas. Forlagg alltid bullriga arbeten pa tillatna tider. Respektera vilotiderna och inskrank arbetstiden till den absolut nodvändiga. Bar alltid horselskydd under arbetet och se även till att personer i nar-heten bar horselskydd.

3.7 Hantering av bensin och olja

Explosions- och brandfara:

Utträngande bensin-luftblandning kan skapa en explosionsfarlig atmosfar. Vid felaktig hantering av bransle kan snabbantandning, explosion och brand leda till svara personskador och t.o.m. dödsfall. Observera:

Rokinte underhanteringavbensin.
- Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.
Beakta ovillkorligen de forhallningsregler som anges nedan.

Transportera och lagra endast bensin och olja i godkanda behallare. Forvara bensin och olja oåtkomligt for barn.
For att undvika fororening av marken (miljoskydd), var noga med att inte bensin erler oljaslapps ut i jorden. Anvand alltid tratt vid tankning av maskinen.
Tanka aldrig maskinen i stängda utrymmen. Pá golvet kan det bildas ansamlingar av bransleångor som kan leda till snabbantändning eller explosion.
Torka omgående av eventuell bensin fran maskinen och samla upp fran marken. Låt

textilier som har sugit upp bensin ligga och torka på en vällventilerad plats innan du kasserar dem. De kan annars självantända.

Lackande bensin avger bensinangor. Startadarfor aldrig maskinen pa lackage-plaintsen utan minst 3 m bort.
Undvik hudkontakt med mineraloljeprodukter. Andas inte in bransleangor. Anvand alltid skyddshandskar vid tankning. Byt och tvatta skyddskladerna med jämna mellanrum.
Se till att du inte fär bensin på kläderna. Skulle det hända, byt kläder omedelbart.
Tanka aldrig maskinen nar motorn ar igang erer om den ar varm.

4 PACKA UPP OCH MONtera ÅKGRÄSKLIPPAREN

Beakta den medfoljande monteringsanvisningen for uppackning och montering av grasklipparen.

ANMÄRKNING

Följ även motortillverkarens medlevererade bra克斯anvising.

WARNING!

Faror p.g.a. ofullständig montering!

Akgrasklipparen fär inte användas forrän den ar komplett monterad!

Genomfor alla monteringsarbeten som beskrivs i monteringsanvisningen. Fraga i tveksamma fall en fackman om monteringen har utfords korrekt innan maskinen tas i bruk!

Kontrollera alla sakerhets- och skyddsanordninger sa att de finns och ar Funktionsdugliga!

5 MANÖVERELEMENT

Nedan beskrivs manöverdonen på Åkgräsklipparen med bakutkast. Kontrollera att du laser den passande beskrivningen till just din Åkgräsklipparmodell.

5.1 Standard-instrumentbräda (01)

Tänk på att manövrering av regulatör n páverkar hastigheten under körning!

För regulator med integrerad choke:

Genom forskjutning av regulatorn (01/2) hojs och sanks motorvarvtalet och i laget langst fram kopplas choken till.

Koppla till choke: Skjut upp regulatorn helt till chokesymbolen. Använd detta lage uteslutande for att starta motorn.

Obs: Vissa gräsklipparvarianter förfogar over en separat chokeknapp (01/1) på instrumentbrändan. Denna maste dürutöver dras for att starta akgräsklipparen. Skjut tillbaka knappen langsamtigen Near motorn gär!

Klippning: I detta lage gár motorn med maximalt varvtil.

Tomgang: I detta lage gár motorn med lagsta varvtil.

TandlAs (01/3, 05)

Läge Funktion

0 Motorn avständ. Tändningsnyckeln kan tas ur.

I Stråkastare på. När motorn har startats koplas stråkastarna in i detta länge.

II Driftläge;när motorn,går.

III Startläge für igångsättning av motorn. Släpp nyckeln sä snart som motorn,går. Den hoppar)dà tillbaka till driftläge II.

5.2 Broms-/kopplingspedal

Broms: Om du trycker ned broms-/koppingspedalen (03/1) helt aktiveras bromsen i vaxelladan. Traktorn bromsas ned.
- Parkeringsbroms: Om broms-/kopplingspedalen (03/1) ar nedtryckt och lasspaken (03/2, 01/5) dras upp sparras bromsen. Tryck ned pedalen ingen for att lossa bromsen.

5.3 Växelmanövrering (körhastigkeit)

Akgrasklipparna ar utrustade med en fotherydrostatisk vaxellada.

För framåt- och bakåtkörning sitter två separates pedaler på Höger sida.

Körrikt-ning	Beskrivning
Framåt Tryck ned den främre pedalen (02/1) für att köra framåt.
Bakåt Tryck ned den bakre pedalen (02/2) für att köra bakåt. Anmärkning: Om endast pedalen für backning trycks nerkommen klippanordningen att kopplas ifrám. Klippning under backning: se Kapi- tel 7.5.4.2 "Klippning under bakåt-körning", sida 310.

5.4 Fothydrostat-vaxellada

Fothydrostat-vaxellådan manovreras med två pedaler (02/1 och 02/2).

For att starta lossar du forst parkeringsbromsen (01/5) när motorn. Tryck direfter ned pedalen (02/1) for framåtkörning eller pedalen (02/2) for backning. Ju langre du trycker ner pedalen, desto snabbare kör du i vald riktning.

Köra framåt: Tryck ned den främre pedalen (02/1).

Kora bakat: Tryck ned den bakre pedalen (02/2).

5.5 Manovrera klippanordningen

Stalla in klipphojd

Akgrasklipparens klippanordning kan justeras i hojdled i flera steg med en justerspak (04/1) som befinner sig till hoger om forarsitsen.

1. Flytta inställningsspaken (04/1) till onskad riktning. Spak nedat betyder lagre klipphojd, spak uppat hogre klipphojd.

Koppla till klippanordningen

Elektrisk tillkoppling: Till hoger bredvid forarsitsen sitter en brytare (04/2). Koppla till klippanordningen medenna brytare.

6 START

WARNING!

Faror p.g.a. ofullständig montering!

Akgrasklipparen fär inte användas forrän den ar komplett monterad!

Genomfor alla monteringsarbeten som beskrivs i monteringsanvisningen. Fraga i tveksamma fall en fackman om monteringen har utfords korrekt innan maskinen tas i bruk!

Kontrollera alla sakerhets- och skyddsanordninger sa att de finns och ar funktionsdugliga!

6.1 Kontrollera klippanordningen

Kontrollera alltid visuellt fore använding att skärverktyg, faspbultar och hela skärenheten inte ar nott eller skadad. For att forhindra obalans maste notta aller skadade knivar ersattas med nya.

Innan idrifttagningen skall motorn fyllas med olja.
lakta for detta motortillverkarens anvisning. Tänk
också på att oljenivåmaste kontrolleras med
jämna mellanrum och olja eventuellt fyllas på.

Faror vid hantering av bransle!

Bransle ar mycket lattantändigt. Fyll pa i bransletanken bara utomhus! Rok inte!

Tanka inte dà motorn gár uller ár het!

Använd en lamplig tratt erer att pafyllningsör for tankning sa att inget bransle spills pa motorn, huset aller marken.

Av sakerhetsskal ske bransletankloket och andra tanklock bytas ut vid skada.

Om brännle har runnit over fär motorn inte startas. Flytta traktorn frän det stälde där bränslet hälldes ut. Det uthällda brändslet skall sugas upp och torkas av frän marken, motorn och kapslingen med en trasa.

Varje startforsok ska undvikas tills bransleangorna har avdunstat.

Forvara branslet endast i darfor avsedda behallare.

Använd blyfri bensin, min. 91 oktan.

Tankning

1. Stäng i förekommande fall av motorn och dra För sakerhets skull ut tandningsnyckeln.

2. Vänta tills motorn har svalnat nagot (explosionsrisk fran antant bransle!).

3. Oppna motorhuyen.
4. Oppna tankkocket (06/1) och fyll på bransle. Anmärkning: Undvik att overfylla branslebehällaren!
5. Stang tanklocker (06/1).
6. Stang motorhuyen.

6.4 Kontrollera dacktryck

Kontrollera dacktrycket med jämna mellanrum.
Läs av erforderligt däcktryck på däcken (re-kommendation 1 bar).

ANMÄRKNING

1 PSI = 0,07 bar.

Med en vanlig fotpump kan dacktrycket kontrolleras och luft fyllas pa.

6.5 Montera gräsuppsamlaren

Akragsklippare levereras med en grasuppsamla re. Observera att Bilder kan avvika nagot fran originalet.

Stalla in niväindikator für gräsuppsamlaren

Niváindikatorn indikerar med en akustisk signal nar grayscaleamlaren maste tommas.

Niväindikatorn kan ställas in i 6 olica lagen beroende på gräsets beskaffenhet. Flytta niväindikatorn till den minded lagena vid torrt gräs. Ställ in niväindikatorn langre vid vätt ell er fuktigt gräs. Detta paverkar fyllningen av gräsuppsamlaren.

1. Stäng av motorn se Kapitel 7.4 "Starta motorn och stänga av den", sida 308.
2. Demontera grasuppsamlaren se Kapitel 8.1 "Rengora grasuppsamlaren", sida 311.
3. Ställ in nivåindikatorn (07/1) på gräset (07/a) tills den snapper fast i önskat lage.
4. Satt in grasuppsamlaren igen se Kapitel 6.5 "Montera grasuppsamlaren", sida 306.

Hänga in gräsuppsamlaren (220 l)

1. Håll gräsuppsamlaren med en hand på handtaget (08/1) och den andra handen i hällaröppningen på baksidan (08/2).

2. Lagg gräsuppsamlaren symmetriskt på styrningen (08/3). Justera in de bada marketingarna på kapan och gräsuppsamlaren mot varandra.

3. Tippa gräsuppsamlaren lätt framåt med den andra handen (08/a) sa att den främre delen av gräsuppsamlaren snäpper in.

4. Sväng)darefternedgrasuppsamlaren (08/b).
5. Kontrollera att gräsuppsamlaren sitter korrekt.

Hänga in gräsuppsamlaren (300 l)

1. Fäst gastrycksdämparen vid monteringsklam-rarna på gräsuppsamlaren (11/1).
2. Håll gräsuppsamlaren med en hand på handtaget (08/1) och den andra handen i hällaröppningen på baksidan (08/2).
3. Lagg gräsuppsamlaren symmetriskt på styrningen (08/3). Justera in de bada marketingarna på kapan och gräsuppsamlaren mot varandra.
4. Tippa gräsuppsamlaren lätt framåt med den andra handen (08/a) sa att den främre delen av gräsuppsamlaren snäpper in.
5. Sväng)darefternedgrasuppsamlaren (08/b).
6. Kontrollera att gräsuppsamlaren sitter korrekt.
7. Fäst gastrycksdämparen vid fästpunkterna på traktorramen (11/2).

6.6 Kontrollera sakerhetsanordningarna

Sakerhetsanordningarna ske kontrolleras varje gang innan akgrasklipparen startas.

WARNING!

Fara vid kontroll av sakerhetsanordningarna!

Sakerhetsanordningarna far endast manovreras fran forarsitsen och bara nar inga andra personer erler husdjur vistas i narheten!

Genomfor alla kontroller pa plan mark sa att akgrasklipparen inte kan rulla ivag oavsiktligt.

6.6.1 Kontrollera parkeringsbromsens kontaktbrytare

Kontaktbrytaren for parkeringsbromsen sakerstaller att motorn endast kan startas om parkeringsbromsen forst har dragits at.

Forutsattning: Motorn ar avstangd.

1. Sitt ned i forarsitsen.
2. Lossa parkeringsbromsen genom att trycka ner bromspedalen (03/1).
3. Forsok starta motorn (tändningsnyckeln i lage III) (05).

ANMÄRKNING

Motorn fár inte gá igāng!

6.6.2 Kontrollera klippanordningen kontaktbrytare

Klippanordningens kontaktbrytare sakerstaller att motorn inte gär att starta medan klippanordningen ar aktiverad.

1. Motorn ar avstangd.
2. Sitt ned i forarsitsen.
3. Tryck ned bromspedalen (03/1) och dra at parkeringsbromsen (03/2, 01/5).
4. Koppla till klippanordningen.
5. Forsok starta motorn (tändningsnyckeln i lage III) (05).

ANMÄRKNING

Motorn fár inte gá igāng!

6.6.3 Kontrollera sitsens kontaktbrytare

Sitsens kontaktbrytare sakerstaller att motorn stangs av om ingen person befinner sig i forarsitten medan klippanordningen har kopplats till.

1. Sitt ned i forarsitsen.
2. Tryck ned bromspedalen (03/1) och dra at parkeringsbromsen (03/2, 01/5).
3. Starta motorn och lát den gå med maximalt varvtil.
4. Koppla till klippanordningen.
5. Avlasta sitsen genom att sta upp (kliv inte av!).

ANMÄRKNING

Motorn maste stängas av!

6.6.4 Kontrollera gräsuppsamlarens kontaktbrytare

Gräsuppsamlarens kontaktbrytare sakerställer att motorn stängs av om gräsuppsamlaren inte ar korrekt monterad medan klippanordningen har kopplats till.

1. Sitt ned i forarsitsen.
2. Tryck ned bromspedalen (03/1) och dra at parkeringsbromsen (03/2, 01/5).
3. Starta motorn och lát den gå med maximalt varvtil.
4. Koppla till klippanordningen.
5. Lyft upp den tomma grasuppsamlaren en aning aller tryck pa oppningsknappen.

ANMÄRKNING

Motorn maste stangas av!

6.6.5 Kontrollera kontaktbrytaren i utkastkanalen

Kontaktbrytaren i utkastkanalen sakerstaller att akgrasklipparen inte kan startas om utkastkanalen har demonterats.

1. Ta av grasuppsamlaren.
2. Demontera utkastkanalen (15):

Lossa pà ögleskruvarna (15/1).
Dra ut utkastkanalen (15/2) en aning.

1. Sitt ned i forarsitsen.
2. Tryck ned bromspedalen (03/1) och dra at parkeringsbromsen (03/2, 01/5).
3. Starta motorn.

ANMÄRKNING

Motorn fár inte gá igang!

7 DRIFT AV ÅKGRÄSKLIPPPAREN

WARNING!

Faror vid bristande kunskap om Åkgräsklipparen!

Läsigenom braksanvisingen noga inn-an du也开始!

lakta särskilt alla sakerhetsanvisningar! Genomfor samvetsgrant alla monteringsarbeten och alla arbeten for idrifttagningen. Fraga tillverkaren i tveksamma fall!

7.1 Obligatoriska forberedande atgarder

Bär alltid hårda skor och langbyxor under klippning. Klipp aldrig barfota eller med öppna sandaler.
Kontrollera den terräng på vilken Åkgräsklipparen skanvändas och ta bort stenar, pinnar, trädar, ben och andra främnde foremal som skulle kunna fangas in och slungas ivag av äkgräsklipparen. Se upp for fremmande foremal även under klippningen.
Genomfor alla arbeten som beskrivs for idrifttagningen.Detta galler sarskilt kontrollen avsakerhetsanordningarna.
Använd endast dragkroken for att dra laster! Overskrid inte kultrycket.

Transport av foremål ar inte tillåtet med Åkgräsklipparen!

7.2 Användning av tillbehör

WARNING!

Fara på grund av fel tillbehör eller fel-aktig användning av tillbehör!

Använd bara originaltillbehör från gräsklippartillverkaren!

lakta foreskrifterna for anvandning i respektive medfoljande bruksanvisning!

Vid användning av iced godkända tillbehör erler genom felaktig användning kan stora risker for användaren och tredje part uppsta. Åkgrasklipparen kan overbelastas. Det kan leda till allvariga olyckshändelser.

7.3 Skjuta Åkgräsklipparen

OBSERVERA!

Fara vid skjutning i lutnigar!

Skjut endast akgrasklipparen pa vagrata ytor! I slanter kan akgrasklipparen rulla ner okontrollerat.

Vid fothydrostat-driving

Bypasspaken (12/1) befinner sig i bakre höger hjulhus. Lasa upp bypass:

1. Dra ut bypasspaken (12/1) och hang in den uppat.
2. Lossa pa bromsen. Akgrasklipparen kan nu skjutas fram.
3. Ställ tillbaka bypasspaken (12/1) after att Åkgräsklipparen har skjutits till avsedd plats for att den hydrostatiska växeln sca fungeraigen.

7.4 Starta motorn och stanga av den

WARNING!

Risk for personskador vid asknedslag

Redskapet har inget skydd mot blixtned-slag.

Klippintevidaska.

Starta motorn

1. Satt dig på forarsitsen.
2. Tryck ned bromspedalen (03/1) på vänster sida helt och spärra den med lasspaken (03/2).

3. Kontrollera att klippanordningen INTE har kopplats till. Kontrollera vippströmbrytarens lage (04/2).

4. Flytta regulatorn (01/2) for motorvarvital till övre anslaget. Beroende på utrustningsvariant finns chokesymbolen)där. Om inte, dra ut den separata chokeknappen (01/1).

5. Satt in tandningsnyckeln i tandningslaset (01/3, 05).
6. Vrid tandningsnyckeln till lage "III" och hallden darr tills motorn gár.

Anmärkning: För att skona startmotorns batteri börett startförsök inte vara i mer an ca 5 sekunder.

1. Slapp tändningsnyckeln, den hoppar automatiskt tillbaka till lage "II".
2. Flytta regulatorn (01/2) for motorvarvatal till driftslaget. På en utrustningsvariant med chokeknapp trycker du in den igen (01/1).

Stang av motorn

1. Koppla ifrnan klippanordningen (04/2).
2. Ställ regulatorn (01/2) För motorvarvital på tomgangslaget.
3. Tryck ned bromspedalen (03/1) och spärden med lasspaken (03/2).
4. Vrid tandningsnyckeln (05) till lage "0".
5. Ta ur tandningsnyckeln.

WARNING!

Se nar motorn stängs av till att heta motordelar (t.ex. ljuddamparen) inte kan antanda nagra foremal aller material i nar-heten!

7.5 Kora med akgrasklipparen

WARNING!

Fara p.g.a. ej anpassad hastighet!

Kör framfor allt i börgan lungsamt for att vänja dig vid äkgräsklipparens kör- och bromsegenskaper!

Inför varje riktningsändring ske körhas-tigheten sankas sa att Föraren hela tiden behäller kontrollen over äkgräsklipparen och sa attenna inte heller kan valta!

Din gräsklippare drivs av en fothydrostat-växellåda.

7.5.1 Forberedelse av korning vid temperaturer under 10^

1. Kontrollera att klippanordningen INTE har kopplats till. Kontrollera vippströmbrytaren (04/2).

2. Starta motorn och lát den gá varm i ca 30 sekunder for att optimera växellådsoljans viskositet. Därefter kan du kóra med Åkgräs-klipparen. Klippanordningen bör inte koplas till fällän motorn har gätt i nagra minutes.

7.5.2 Kora med fothydrostatisk vaxellada

1. Tryck ned bromspedalen (03/1) och spärden med lasspaken (03/2).
2. Ställ klippanordningen på den högsta klipphöjden (04/1).
3. Starta motorn.
4. Trampa ner bromspedalen (03/1).
5. Tryck langsamt på fotpedalen for önskad fär-driktning:

1. Ju langre ner du trycker pedalen, desto snabbare ror sig grasklipparen i vald riktning.
2. For att stanna maste du slappa fotpedalen och direfter trycka ned bromspedalen (03/1).

ANMÄRKNING

Aktivera alltid lasspaken med bromspedalen nedtrampad när du lamnar grasklipparen, sa att grasklipparen inte kan rulla ivag!

7.5.3 Körning och klippning i sluttningar

WARNING!

Fara p.g.a. misstag vid körning i slutt- ningar!

Vid körning i sluttningar kravs särskild forsiktighet! Det finns ingen "saker" sluttning.

Iakta särskilt följande sakerhetsanvis- ningar!

Koppla ur klippanordningen och tillsatser om hjulen skulle slira aller om fordonet fastnar vid körning i en stigning. Lämna direfter sluttningen langsamt nedat och i rak riktning!

Om gräsuppsamlaren ar full ökar risken for att äkgräsklipparen valter p.g.a. vikten!

Kör inte i sluttningar med mer ön 10^ (18%) lutning. Exempel: Det motsvarar en hojdskill-nad på 18 cm på en meters langd.
Starta inter ryckigt.
Bromsa inter ryckigt.

Häll en låg körhastighet.
Kor inte tvars over sluttningen.
Accelererera inte kraftigt.
Styr inte ryckigt.

7.5.4 Klippning med akgrasklipparen

For att ett prydligt klippresolutat sca uppnas skakorhastigheten anpassas till grasmattans forut-sattninger. Valj Hogst 2/3 av den mojliga korhastigheten med pedalen. Traktorns maximala hastiget ar endast avsedd for körning utan inkopplad klippanordningen.

Normalt uppgar klipphojden till 4 - 5 cm. Det mot-svarar hojdinstallningens 2:a ell er 3:e niva (04/1). Klipp med högre klipphojd om graset ar fuktigt ell-ler vatt.

Om gräset ar mycket högt ar det lampligt att klippa i två omgangar. Ställ klippanordningen pa maximal klipphöjd i den Första omgangen. I den andra omgangen kan du sedan stalla in önskad hojd.

7.5.4.1 Koppla in klippanordningen

ANMÄRKNING

Klippanordningen fär inte tillkopplas forrän motorn har varmkörs i ca en minut! När klippanordningen tillkopplas bör Åkgräsklipparen inte stå i högtɜs.

1. Starta motorn.
2. Flytta regulatorn (01/2) for motorvarvetal till driftslaget.
3. Ställ klippanordningen på maximal klipphöjd med handspaken (04/1).
4. Koppla till klippanordningen med vippström-brytaren (04/2) (läge "I").
5. Ställ klippanordningen på maximal klipphöjd med handspaken (04/1).
6. Starta Åkgräsklipparen.

7.5.4.2 Klippning under bakåtkörning

ANMÄRKNING

Om endast vãxelpedalen for backning trycks ner frankopplas klippanordningen.

1. Aktivera knappen "Bakåtklippning" (01/4) och tryck ner pedalen (02/2) for backning inom 5 s.

WARNING!

Olycksrisk vid bakatklippning!

Ge akt på omgivningen bakat vid bakatklippning!

Bakatklippning endast om det ar nodvändigt!

7.5.4.3 Koppla ifrám klippanordningen

WARNING!

Fara frän knivar som fortsetter att gå!

En roterande/efterroterande kniv kan skada hander och fotter! Håll dārfor hander och fotter undan fran skärverktygen!

1. Koppla ifr'an klippanordningen med vippströmbrytaren (lauge "0") (04/2).

Klippanordningen kan stängas av bade nar det stared stilla och medan akgrasklipparen kors.

WARNING!

När du korsar ytor med singel eller småsten finns det risk För att foremålkommen in i den lopande klippanordningen och)darefter slungas ut.

Koppla alltid fran klippanordningen om du sca korsa andra ytor an grasmattor.

7.5.4.4 Tömmgräsuppsamlaren

ANMÄRKNING

Om gräsuppsamlaren ar fylld ljuder en akustisk signal. Senast nu sca boxen tommas.

Grasuppsamlaren kan tommas fran forarsitten.
- Om gräsuppsamlaren fälls upp erler tas ur medan klippanordningen har kopplats till stängs motorn av.
- Om gräsuppsamlaren inte har snäppts in rätt kan klippanordningen inte kopplas till.

Tömma gräsuppsamlaren med manöverspaken

1. Dra ut manöverspaken (09/1) ur gräsupp-samlaren (09/a).

2. Tryck spaken i fardriktingen sa att grasupp-samlaren oppnas (09/b).

3. Flytta gräsuppsamlaren bakåt med spaken (10/a) tills den snapper fast (10/b).

7.5.4.5 Mulching

Förett optimalt mulchresultat borgrasmattanklippas regelbundet (ca 1 till 2 ganger i veckan).Klipp dà av 1/3 av grashöjden (t.ex. 6 cm grashöjd,klipp av 2 cm).Därigenom infogas det avklippta graset bra i den resterande grasmattan.

För alla akgräsklippare ar mulchningskilar tillgangliga som tillval.

Bygga om bakutkastet for mulchingsdrift

1. Ta av grasuppsamlaren.
2. For in mulchningskilen (13/1) i utkastkanalen (13/2).
3. Spärra bada spannband (14/1) vid ögleskruvarna (14/2).
4. Hang in grasuppsamlaren.

7.5.4.6 Klippningsinterval

Tänk på att gräs växer olica fort vid olica tider. Det är lämpligt att valja kortare klippningsinterval mellan klippningarna under början av våren. Förläng tidsintervallet i och med att gräsets tillväxt-hastighet avtar under ärets gang.

Om gräsmattan under en tid inte kunnat klippas valjer du forst en högre klipphöjdinställning och klipper två dagar senare igen med en lagre klipphöjdinställning.

7.5.4.7 Klippa högt gräs

Klipp gräsmatten med en högre klippphöjdinstalling om gräset har vuxit högre an vanligt aller om det ar for fuktigt. Klipp)darefter grasmattan en gang till med den lagre, normala installingen.

7.5.4.8 Underhäll av skärkniven

Häll skärkniven vass under hela klippsäsongen for att undvika att grässtråna slits av och trasas sönder. Avslitna grässträn blir bruna i kanterna. Därigenom reduceras tillväxten och grasmattans mottaglighem for sjukdomar ökar.

• Kontrollera skärknivens skärpa och titta after tecken på nitnng eller skador after varje användning! Uppsök serviceverkstäder vid behov.
  Anvand endast originalreservknivar nar knivarna byts ut.

8 RENGÖRING AV ÄKGRÖASKLIPPPAREN

För en optimal fonction och en lang livslängd skall ákgräsklipparen rengöras regelbundet.

Rengör ákgräsklipparen fran vidhäftande smuts after varje gang den anvænts.

Använd ingen högtryckstvätt for rengöringen.
Vattenstränen frän en högtryckstvätt aller trädgårdsslang kan skada elsystemet aller lagren.
Se till att i synnerhet motorn, växellådan och brytrullarna intekommen i kontakt med vatten.

WARNING!

Faror vid rengöringen!

For alla rengöringsarbeten gäller:

Stang av motorn och ta ur tandningsnyckeln.
Dra av tandhatten/-hattarna.
Skyddsanordninger som avlagsnats for rengoringen maste monerasigen after rengoringen.
RISK FOR BRÄNNSKADOR: Rengör ákgräsklipparen Först after att den har svalnat. Motorn, växellådan och ljuddämparen ar mycket heta!
RISK FÖR SKÄRSKADOR: Se upp För de vassa knivarna vid arbeten på skärverktygen. För klippverktyg med flera eggar kan ett skärverktygs rörelse leda till att att annat verktyg ochså rör sig!

8.1 Rengöra gräsuppsamlaren

Ta av gräsuppsamlaren och spola av den invändigt och utvändigt med en vattenslang. Hårt sittende smuts måste skrapas av fösiktigt, till exempel med en borste. Vid gräsuppsamlare med väverbekländnad måste du vara fösiktig sa att väven inte skadas.

ANMÄRKNING

Töm gräsuppsamlaren fore rengöringen enligt beskrivningen. En full gräsuppsamlare ar for tung for att kunna tas av säkert.

Ta av en gräsuppsamlare (220 l)

1. Stang av motorn.
2. Lyft upp gräsuppsamlaren nagot.
3. Ta ut grasuppsamlaren uppat.

Ta av en gräsuppsamlare (300 l)

1. Stang av motorn.
2. Lossa gastrckdamparen fran traktorn och fasp den vid hallaren for grasuppsamlaren.

3. Lyft upp gräsuppsamlaren námot.

4. Ta av gräsuppsamlaren.

8.2 Rengöra hus, motor och växellåda

OBS!

Skador på elsystemet frán inträngande vatten!

Var vid rengöring av gräsklipparen noga med att inget vatten tränger in i den elektriska anlaggningen!

Motorn och alla lagerställen (hjul, växellåda, knivlagring) fär inte spolas av med vatten eller en högtryckstvätt.

Vatten som tränger in i tändningen, forgasaren aller luftfiltret kan orsaka störningar. Vatten i lagerställena kan leda till förlust av smörjning och därmed till att lagren Förstör.

Använd für borttagning av smuts och gräsrester en trasa, handborste, pensel med langt skaat eller liknande.

8.3 Rengora utkastkanalen

Genom regelbunden rengöring sakerställs att klipphojdsinställningen inte kärvar.

Utkastkanalen bestär av två delar som har skjutits in i varandra. Den undre delen År fast insnappt i gräsklipparens hus Den övre delen kan dras ut inför rengöring.

1. Ta av gräsuppsamlaren.
2. Ta bort skruvarna (15/1) till vänster och höger på utkastkanalen.
3. Dra ut utkastkanalen (15/2) bakat genom bakvagggen.
4. Rengör den övre och den undre utkastkanalen nogrant.
5. Skjut in utkastkanalen i bakvagggen. Se till att den övre och den undre delen förs samman ordentlich.
6. Skruva fast den med báda fästskruvar.
7. Montera grasuppsamlaren.

9 TRANSPORT

WARNING!

Risk for personskador om maskinen valter!

Redskapets egen tyngd kan orsaka allvarliga personskador.

Varytterst forsiktig nar redskapet lastas pa och av for transport i ett fordon eller pa ett slap!

Vid transport av akgrasklipparen med transportdon (t.ex. personbilsslap) maste klippanordningen pallas upp sa att klippanordnings upphängning avlastas.

Kontrollera innan transporten att transportmedlet har en tillracklig barlast och att akgrasklippen ar lampligt sakrad.

10 UNDERHÄLL OCH SKÖTSEL

Faror vid underhallet!

För alla underhällsarbeiteng gäller:

Stang av motorn och ta ur tandningsnyckeln.
Dra av tandhatten/-hattarna.
Skyddsanordninger som avlagsnats for underhallet maste monteras igen after underhallet.
RISK FÖR BRÄNNSKADOR:

Arbeta med Åkgräsklipparen Först nar den har svalnat. Motorn, væxellådan och ljuddamparen ar mycket heta!

RISK FÖR SKÄRSKADOR:

Se upp for de vassa knivarna vid arbenen pa skärverktygen. For klippverktyg med flera eggar kan ett skärverktygs rorelse leda till att ett annat verktyg ocksa ror sig.

Vid byte av delar fár endast originalreservdlar anvandas.
Uppsök i tveksamma fall en fackverkstad eller kontakta tillverkaren.

10.1 Underhallsplan

Följande arbeten fär genomföras av användaren själv. Alla övriga underhälls-, service- och reparationsarbeten maste genomföras av en auktoriserad serviceverkstad.

lakta därutöver de rekommenderade, árliga rundsmörjningarna enligt smörjschemat.

ANMÄRKNING

Vid kraftig pafrestning och vid hoga temperaturer kan det bli nodvändigt med kortare underhallsintervaller an vad som anges i tabellen oven.

Åtgård Färe var-	je an-vändning	After var- je an-vändning	After de Första 5 timmar-na	Var 25:e drift-timme	Var 50:e drift-timme	Färe var- je maga-sinering
Kontrolera motoroljenivån*	X
Byt motoroljα*			X			X
Rengör luftfiltret*				X
Byt luftfilter*					X
Kontrolera tändstiftet*					X
Kontrolera bromsen (prov-bromsning på rakträck)a	X
Kontrolera däcktrycket X
Kontrolera klippknivarna X
Kontrolera om det finns Lösa delar	X					X
Kontrolera kilremmen (oku-lärbesiktning)				X
Rengör äkgräsklipparen X
Rengör luftinsugsfiltret på motorn*	X
Rengör växellådan från gräs- och klippprester		X		X

) se motortillverkarens bruksanvisning

10.2 Smörjschema

For att sakerstalla att de rorliga delarna gär latt rekommenderar vi att foljande stallen eftersmorjs en gang per ar.

Rengör alla stallen som skasmorjas med en trasa fore insmörjningen allerinsprayningen. For undvikande av eventuell korrosion ska inget vatten anvandas.

Smorjställen:

Smörj smörjnippeln (18/1) på axeltappen till höger och vänster med universalfett.
Spraya inframaxelnslagerparramen(18/2).
Smörj kuggsegmentet (19/1) och styrspåret på styrtransmissionen med universalfett.
Smorj rullagret (17/1) och naven vid framaxeln (20/1) och bakaxeln (20/2) med universalfett.

ANMÄRKNING

Fram- och bakhjulen maste demoneras for insmörjning av axlar och lager.

Vrid- och lagerställen: Smörjning av alla rörliga vrid- och lagerställen.

10.3 Byte av hjul

Hjulen fár endast bytas på ett vagratt och stabilt underlag.

1. Stäng av Åkgräsklipparen och dra ut tandningsnyckeln.
2. Trampa ner bromspedalen (03/1) helt och spärra den med lasspaken (03/2).
3. Säkra äkgräsklipparen mot att rulla ivag med underlöggskilar. Lagg kilarna på den sida som inte lyfts.
4. Lyft akgrasklipparen med ett lampligt verktyg (t.ex. saxdomkraft) pa den sida pa vilket hjulet ska bytas. Lyft grasklipparen sa pass att det hjul som ska bytas kan rotera fritt. Obs! Fara for skador pa redskapet.

Var noga med att inte böja nagra gräsklipparelement nar du lyfter. Satt endast an lyftdonet mot stabila metalldelar.

1. Säkra Åkgräsklipparen i ett barande chassielement med att stabilt underlag (t.ex. fyr

kantsvirke) sa att den inte kan sankas ner även om lyftdonet skulle glida aller tippa.

1. Dra av skyddskapan (16/1).
2. Tryck av lasabrickan (16/2) med en skruvmejssel. Se till att du inte tappar den.
3. Dra av underlaggsbrickan (16/3).
4. Dra av hjulet fran axeln.

Anmärkning: Tappa inte passfjädern vid avdragning av bakhjulen fran axeln!

1. Rengör axeln och borrhålet i hjulet och fetta in bada med universalfett innan tillbakamonteringen.
2. Satt på hjulet på axeln.

Anmärkning: När bakhjulen sätts på maste passfjäderns och bakhjulets spar stå over varandra sa att passfjädern kan skjutas in utan väll.

1. Satt underlaggsskivan pa axeln.
2. Tryck särkringsskivan i spåret på axeln. Om du eventuellt använden en täng För detta fãr du inte skada axeln med tangen.
3. Satt pá skyddshattan pá axeln.
4. Ta bort särkringsunderlaget och sänk försiktigt ner gräsklipparen på marken med lyftdonet.

10.4 Startbatteri

I leveransen av Åkgräsklipparen ingår ingen laddare for startmotors batteri.

Se batteriladan angaende den exakta batteribeteckningen. Startbatteriet sitter under motorhuyen.

Startbatteriet ar alltid laddat fran fabrik.

Fara vid felaktig hantering av startbatteriet!

Beakta foljande punkter for att undvika faror som skulle kunna uppsta vid felaktig hantering av batteriet!

Startbatterietfarinte magasineras i omedelbarnaretaveldllerbrannasellerstallaspavarmeelement.Det foreliggerexplosionsrisk.
Förvara startbatteriet für vinterfürvaring i ettsvalt och torrt utrymme (10 - 15^) .Temperaturer under fryspunkten bör undvikas vidmagasineringen.
Lämna inte startbatteriet oladdat under länga tider. Om startbatteriet inte har använts under

en langre tid bocr det laddas upp med en lamplig laddare.

Förstör inte startbatteriet. Elektrolyten (sva- velsyra) orsakar fratskador på hud och kläder - tvatta genast av med rikligt med vatten.
Häll startmotorns batteri rent. Torka av endast med en torr trasa. Använd inte vatten, bensin, förtunningsmedel eller liknande!
Häll anslutningspolerna rena och fetta in dem med polfett.
Kortslut inte anslutningspolerna.

Ladda startbatteriet

Laddning kravs:

fore magasineringen for winteruppehallet.
vid langre tids stillestand for maskinen (langre an 3 manader).

WARNING!

Fara p.g.a. felaktig uppladdning av startbatteriet!

Laddarens laddstrom fär inte overstiga 5 A och laddspanninger fär uppgå till högst 14,4 V. Vid högre laddspanning finns risk for att startbatteriet exploderar!

Ta alltid ur tandningsnyckeln vid arbeten på batteriet.

Vi rekommenderar att detta underhallsfria och gastrata startbatteri laddas med sarskild, for andamaget avsedd laddare (finns i fackhandeln).

lakta bruksanvisingen fran laddarens tillverkare innan startbatteriet laddas.

OBSERVERA!

Dra alltid av minuskabeln (-) Först fran batteriet och anslut det sist for att undvi-ka kortslutning!

Ta alltid ur tandningsnyckeln vid arbeten på batteriet!

1. Dra ur tandningsnyckeln (05).
2. Oppna motorhuyen.
3. Anslut laddarens terminaler till batteriets anslutningspoler.

ANMÄRKNING

Observera polariteten:

rod terminal = pluspol (+)
svart terminal = minuspol (-)

1. Anslut laddaren till elnätet och koppla in den.

10.5 Demontera klippanordning

Vid användning av gräsklipparen på vintern och vid byte av kilremmen maste klippanordningen demonteras.

1. Sväng framhjulen (29/1) at vänster tills det tar emot.
2. Ta av grasuppsamlaren (30/1).
3. Demontera utkastkanalen (15/2).
4. Lossa cylinderskruven (31/1) i schakthallaren med 5-6 varv.
5. Slapp ned klippanordningen (32/1) till det understa laget med spaken forinstalling av klipphojd (32/2).
6. Hang ut dragfjädern (33/1) vid klippanordningen.
7. Ställ klippanordningen (34/1) på det übersta laget med spaken for inställning av klipphojd (34/2).
8. Hang ut kilremskanalen (35/1) (35/a).
9. Hang ut kilremmen (36/1) fran kilremsskivan pa motorn.
10. Slapp ned klippanordningen (32/1) till det understa lagetigen med spaken for inställning av klipphojd (32/2).
11. Ta bort sakringsstiften (4 st) (38/1) fran halbyglarna till klippanordningen.
12. Dra av halbyglarna over bultarna (38).
13. Dra ut klippanordningen i körrikningen på höger sida.

10.6 Byta ut kilrem

1. Lossa pà lásmuttrarna (6 st) (21/1).
2. Hang ut kilremskanalen (22/1).
3. Hang ut hoger kapa (23/1) vid klippanordningen och ta sedan av den.
4. Hang ut vänster kapa (24/1) vid klippanordningen och ta sedan av den.
5. Lossa skruven (25/1) vid spannruullen (25/2) latt tills kilremmen (25/3) kanTRS ut.
6. Ta ut kilremmen.

ANMÄRKNING

Kilremmens styrning och lage varierar vid olika typ. Beakta dekalen pa klippanordningen.

Satta in en ny kilrem

1. Lagg kilremmen runt om den latt lossade spannrullen och skruva sedan fast spannrullen (27, 28).
2. Lagg kilremmen på rullarna i föreskriven ordningsföljd (27/a - d, 28/a - d). Beakta kilremmens styrning och lage.

11 FÖRVARING

Akgråsklipparen ska ställas av skyddad mot väder och vind, särskilt fukt, regn och langre tids direkt solstrålning.

Forvara aldrig akgrasklipparen med bransle i tanken innate i en byggnad dar eventuelt bransleang-or kan komma i beroring med oppen eld ell gnistor. Stall endast av akgrasklipparen i lokaler, som ar lamplig for avstalling nng av fordon.

Stall om möjligt inte av äkgräsklipparen med full bransletank innan en langre tids forvaring. Branslet kan dunsta.

Inför en langtidsmagasinering böbranslet tappas ut ur tanken och forgasaren for att forebygga avlagringar och därmed sammanhängande svärigheter att starta. Konsultera din fackverkstad om detta.

12 AVHJÄLPA FEL

OBSERVERA!

Skaderisk

Vassa maskindelar och delar i rörelse kan orsaka persorskador.

Bär alltid skyddshandskar under und- derhäll, skötsel och rengöring av maskinen!

ANMÄRKNING

Vandigtilvarkundtjanstvidfel som inte finns med i den har tabellen eller vid fel som duinte sjalvkan atgarda.

Störning Orsak Åtgård

Motorn startar inte. Branslebrist. Fyll pa i tanken, kontrollera tankavluft

ningen,kontrollerabransleftilret.

Störning Orsak Åtgård
	Dåligt, förenat brändsle; gam-malt brändsle i tanken.	Använd alltid färskt brändsle från rena behällare; rengör förgasaren (kund-tjänstverkstad).
	Luftfiltret smutsigt. Rengör luftfiltret (se motortilverkarens bra克斯anvising).
	Ingen tändgnista. Rengör tändstiftet, sätt ev. i ett nytt, kontrollera tändkabeln, kontrollera tänd-systemet (kundtjänstverkstad).
	För mycket brändsle i motorsbrännkammare p.g.a. flera start-försök.	Skruva ur tändstiftet och torka av det.
Startmotorn fungerar inte.	Tomt eller svagt startbatteri. Ladda startbatteriet.
	Säkerhetsbrytaren på förarsitensur Funktion.	Sitt ned korrekt på förarsitens; brytaren defekt.
	Säkerhetsbrytaren på bromspe-dalen ur Funktion.	Trampa ned bromspedalen helt.
	Klippanordningen har kopplats till.	Koppla.Free klippanordningen.
	Säkring på startbatteriets pluska-bel (+).	Kontrolera säkringen och byt ut den vid behov.
Motoreffekten avtar. För Högt eller for fuktigt gräs. Korrigera klipphöjen, skapa arbetsut-rymme für klippanordningen genom att körä tillbaka en kort bit.
	Utkastkanal/klippdäck igentäppt. Stäng av motorn och ta ur tändnings-nyckeln!Rengör utkastkanalen/klippdäcket.
	Luftfiltret smutsigt. Rengör luftfiltret (se motortillverkarensbruksanvising).
	Inställningen av förgasaren stämmer inte.	Låt kontrollera inställningen (kundtjänst-verkstad).
	Kniven kraftigt sliten. Byt ut kniven (kundtjänstverkstad).
	Körhastigheten for hög. Sänk körhastigheten.
Åkgräsklipparen vibrar kraftigt.	Klippanordningen ar skadad. Kontrollera klippanordningen (kund-tjänstverkstad).
Åkgräsklipparen kör inte ivög.	Vid hydrostat-drivning: ingen kör-drivning.	Ställ om bypasspaken till driftsläget (se Kapitel 7.3 "Skjuta äkgräsklipparen", si-da 308).
Orent snitt. Kniven nött, slö. By kniv erller slipa den. Balansera knivar after slipning (kundtjänstverkstad)!
	Fel klippmöd. Korrigera klippmödden.
	For lågt motorvarvätal. Ställ in maximal motorvarvätal.
	Körhastigheten für hög. Sänk körhastigheten.
	Olika dacktryck mellan hjulen. Pumpa upp till rätt lufttryck. Läs av kor-rekt lufttryck på)däcket.
Gräsuppsamlaren fylls inte.	Klipphöjen für lågt inställd. Korrigera klipphöjen.
	Gräset är fuktigt – for tungt für att Transporteras av luftström-men.	Skjut upp klippningen tills gräsytan har torkat.
	Kniven kraftigt sliten. Byt kniv. (Kundtjänstverkstad)
	Gräsmattan für hög. Klippa gräsmattan 2 ggr:
		1:a omgangen: max. klipphöjd
		2:a omgangen: önskad klipphöjd.
	Vävpåsen igentäppt – inget luft-genomsläpp.	Rengör vävpåsen.
	Utkastkanalen/klippdäcket ned-smutsat.	Rengör utkastkanalen/klippdäcket.
Nivåindikatorn reage-rar inte.	Gräsrester vid nivåindikatorarm. Ta bort gräsrester från nivåindikatorarmen. Kontrollera)därefter att den gär{lätt.
Drivenhet, broms, koppling och klippan-ordning.		Låt endast en kundtjänstverkstad genomföra kontrollerna!

13 GARANTI

Eventuella material- aller tillverkningsfel på redskapet Åtgårdas av oss under den lagstadgade garantitiden genom reparation aller ersättningsprodukt, after vart gottfinnande. Garantitiden bestäms av gällande lag i det land)där redskapet koptes.

Vår garantiförsakran gäller enbart om:

Garantin upphör att gälla vid:

Beakta denna bruksanvisning
egenmaktiga reparationsforsok
redskapet har hanterats korrekt
egenmaktiga teknska forandringar
originalreservdelar har anvants
ej avsedd användning

Garantin gäller inte För:

lackskador som beror pà normalt slitage
Förlitningsdilar, som på reservdelsbladet ar inramade xxxxx (x)
Forbranningsmotorer (här gäller resp. motortillverkares garantibestammelser)

Garantitiden inleds i och den forsta slutkundens köp avprodukten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en äterförsäljare eller narrmaste auktoriserade kundtjänst. Köparens lagstadgade ansprák gentemot försäljaren berörns inte avenna forklaring.

OVERSETTALSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

1 Omijke bruksanvisingen 319

1.1 Symboler på tittelsiden 319
1.2 Tegnforklaringer og signalord 319

2 Produktbeskrivelse 319

2.1 Tiltenktbruk.. 319
2.2 Mulig feil bruk 319
2.3 Symboler pa maskinen 320
2.4 Sikkerhets- og beskyttelsesanordninger 320
2.5 Produktoversikt 321

Plentraktorens egenskaper:

Drev: Fothydrostat
Knivkobling: elektromagnetik
Bakutkast
Bokstomming: Teleskopspak

Fare ved händtering av drivstoff!

Sikkerhetsinnretningene mä kontroller För start av plentraktoren.

ADVARSEL!

8.3 Rengjoring av utkastkanalen

Ved regelmessig rengjoring sikres smidig klippehoydejustering.

Fare pga. feil handtering av startbatteriet!

For a unnga farer som kan oppsta ved feil handtering av batteriet, ta hensyn til de folgende punkter!
