Merke	AL-KO
Modell	1593.2 HDA Easy
Produkttype	Ridende plenklipper
Tiltenkt bruk	Private hager og prydhager, maks skråning 10° (18%)
Motor	Bensin, 4-takts, blyfri min. ROZ 91
Transmisjon	Hydrostatisk pedal
Klippebredde	Ikke spesifisert (varierer etter versjon)
Klippehøydejustering	Manuell med spak, flere hakk
Oppsamlerens volum	220 L (standard) eller 300 L (tilvalg)
Bladkobling	Elektromagnetisk
Bremse	Pedal med parkeringsbremse
Sikkerhet	Bremsebrytere, klippebord, sete, oppsamler, utkast; motorstopp hvis fører mangler
Dekktrykk	1 bar anbefales
Rengjøring	Ikke bruk høytrykkspyler; rengjør etter hver bruk
Vedlikehold	Kontroller oljenivå, luftfilter, tennplugg, blad, kilerem
Garanti	Lovbestemt garanti mot fabrikasjonsfeil, slitasjedeler unntatt

Ofte stilte spørsmål - 1593.2 HDA Easy AL-KO

Hvordan starter jeg motoren på AL-KO 1593.2 HDA Easy plenklipperen?

Sett deg på setet, trykk bremsepedalen helt ned og lås den med låsehendelen. Kontroller at klippebordet er deaktivert. Sett turtallsregulatoren i høy posisjon (choke hvis tilgjengelig). Vri tenningsnøkkelen til posisjon III til motoren starter, og slipp den.

Hvordan justerer jeg klippehøyden?

Bruk justeringsspaken på høyre side av førersetet. Senk spaken for lavere klipp, løft den for høyere klipp. Normal anbefalt høyde er 4–5 cm (hakk 2 eller 3).

Hva er kapasiteten til oppsamleren?

Standard oppsamler har en kapasitet på 220 liter. En 300 liters modell er tilgjengelig som tilvalg.

Hvordan tømmer jeg oppsamleren uten å gå av plenklipperen?

Trekk oppsamlerens betjeningsspak mot deg, skyv spaken fremover for å åpne oppsamleren. Trekk deretter spaken tilbake til oppsamleren låses i tømmeposisjon.

Kan jeg bruke plenklipperen i skråninger?

Ja, men bare i skråninger opptil 10° (18%). Klipp alltid på tvers av skråningen, ikke brems brått, hold lav hastighet og unngå skarpe svinger.

Hvordan vedlikeholder jeg klippebladet?

Kontroller bladet før hver bruk for å sikre at det er skarpt og ikke skadet. Bytt det hvis det er slitt. Bruk kun originale AL-KO-reservedeler.

Hva gjør jeg hvis motoren ikke starter?

Kontroller drivstoffnivået, tennpluggen, luftfilteret, og sørg for at parkeringsbremsen er aktivert og klippebordet er deaktivert. Se feilsøkingstabellen i bruksanvisningen.

Hvordan rengjør jeg plenklipperen?

Rengjør etter hver bruk med en klut, børste eller pensel. Bruk aldri høytrykkspyler. Unngå å sprute vann på motoren, transmisjonen og lagrene.

Hvor finner jeg reservedeler?

Bruk utelukkende originale AL-KO-reservedeler. Kontakt din autoriserte forhandler eller et serviceverksted.

Hva er garantien på plenklipperen?

Den lovbestemte garantien dekker fabrikasjonsfeil i den lovbestemte perioden i henhold til kjøpslandet. Slitasjedeler (blad, rem, filtre) er unntatt. Ta vare på kjøpsbeviset.

BRUKSANVISNING 1593.2 HDA Easy AL-KO

1.1 Symboler på forsiden 280
1.2 Symboler og signalord 280

2 Produktbeskrivelse 280

9 Transport 292
10 Service og vedligeholdelse. 293

1.2 Symboler og signalord

FARE!

Saurlige kendetegn ved din traktor:

Gearasse: Fodhydrostat
Knivkobling: elektromagnetisk
Bagudkast
Beholdertomning:Teleskoparm

Klippebredde
Geartype (T3 og T2)
Opsamlingsvolumen 220 Iller 300 I

2.1 Tilsigtet drug

Det er forbundet med fare at fjerne eller manipulere ved beskyttelsen-anordninger.

Eksplosions- og brandfare:

Fare ved ufulldstaendig montering!

Fare ved ufulldstaendig montering!

7.4 Start og sluk motoren

ADVARSEL!

Fare ved varm motor!

7.5.3 Korsel og klipning på skråninger

ADVARSEL!

Fare for ulykker ved klipning i bak-gear!

Fare ved vedligeholdelse!

10.1 Vedligeholdelsessplan

1. Rengør akslen og boringen i hjulet før gen-montering, og smør universalfedt på begge dele.
2. Stik hjulet på aksklen.

Fare for kortslutning!

Risk for brännskador av heta ytor under kapan!

Reglering av motorvarvtalet (01/2)

ANMÄRKNING

6.2 Pafyllning av olja

6.3 Pafyllning av bransle

WARNING!

Risk for personskador av foremål som slungas ut!

3.1 Operatør 322
3.2 Personlig verneutstyr 322
3.3 Sikkerhet pa arbeidsplassen 322
3.4 Sikkerhet for personer, dyr og eien-dom 322

3.5Maskinsikkerhet 323
3.6 Stoybelastning 323
3.7 Omgang med bensin og olje 323

4 Pakke ut og montere traktoren 323
5 Betjeningselementer 323

5.1 Standard instrumentbord (01) 324
5.2Bremse-/clutchpedal 324
5.3 Girbetjening (kjorehastighet) 324
5.4 Fotherhydrostatgir 324
5.5 Betjening av klippeaggregat 324

6 lgangsetting 325

6.1 Kontrollere klippeaggregatet 325
6.2 Fylling av olje 325
6.3 Fylling av drivstoff 325
6.4 Kontrollere dekktrykket 325
6.5 Montering av gressoppsamler 325
6.6 Kontroll av sikkerhetsinnretninger .... 326

6.6.1 Sjekk kontaktbryteren til parkeringsbremsen 326
6.6.2 Kontrollere klippeaggregatbryter. 326
6.6.3 Kontrollere setekontaktbryter..... 326

6.6.4 Sjekk kontaktbryteren til gress-oppsamleren 326
6.6.5 Sjekk kontaktbryteren til utkastkanalen 327

7 Drift av traktoren. 327

7.1 Grunnleggende forberedende tiltak ...327
7.2 Bruk av tilbehør 327
7.3 Skyve plutraktoren 327
7.4 Starte og sla av motoren 327
7.5 Farer med traktoren 328

7.5.1 Forberede kjoring ved tempera-turer under 10^ 328
7.5.2 Kjoring med fothydrostatgir..328
7.5.3 Kjøring og klipping i bratt terreng .328
7.5.4 Klipping med plentraktoren 329

8 Rengjore plentraktoren. 330

8.1 Rengjoring av gressoppsamler.....330
8.2 Rengjore hus, motor og gir. 331
8.3 Rengjoring av utkastkanalen 331

9 Transport 331

10 Vedlikehold og pleie 331

10.1 Vedlikeholdsplan 331
10.2 Smoreskjema 332
10.3 Hjulskift 332
10.4 Starterbatteri 333
10.5 Demontere klippeaggregatet 333
10.6 Skifte kilereimen 334

11 Oppbevaring. 334
12 Feilsøking. 334
13 Garanti. 336

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre spraktegaver er oversettelse av den originale bruksanvisningen.
Les grundig gjennom bruksanvisningen fooroppstart.Dette er forutsetningen for sikkertarbeit og feilfri handtering.
- Oppbevar bruksanvisingen alltid slick at du kan slå opp i den nár du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen medijke bruksanvisingen.
Les og falg sikkerhets- og varselhenvisinenge i donne bruksanvisingen.
Plentraktoren leveres i forskjellige utstyrsvari- anter. Vær oppmerksom pa at bildene kan avvike litt fra originalen. Hvis du har proble- mer med a forsta beskrivelsene, henvend deg til et fagverksted eller produsenten.
Folg den medfolgende monteringsanvisin-gen og bruksanvisingen for bensinmotoren.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvis- ningen for oppstart. Dette er forutsetningen for sikkert arbeid og feilfri handtering.

Bruksanvisning

Ikke bruk det bensindrevne apparatet i nærhen av apen ild ell er varmekilder.

1.2 Tegnforklaringer og signalord

FARE!

Viser til en umiddelbart farlig situasjon som forer til ddd aller alvorlige personskader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan.fore til død eller alvorlige personskader,hvis den ikke unngås.

FORSIKTIG!

Viser til en potensielt farlig situasjon som kan.fore til mindre aller moderate personskader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan.fore til materielle skader hvis den化进程.

MERK

Spesiell informasjon for bedre forstaelighet og handtering.

2 PRODUKTBESKRIVELSE

Plentraktorene med bakutkast produseres i forskjellige utforelser. Sorg for at du leser beskrivelsen som passer akkurat til din plentraktor i de falgende beskrivelsene i dette bruksanvisingen.

Dessuten finnes det ulikheter med tanke pa fin-fordelingsystemer, motorype, motorytelse og klippebredde.

Typeforskjeller:

Klippebrede
Girtype (T3 og T2)
Boksvolum 220 Iller 300 I

2.1 Tiltenkt bruk

Plentraktoren er beregnet til klipping i private hager med maks. 10^ (18%) helling.Annen bruk, f.eks. finfordereling, er bare tillatt med bruk av origi-nalt tilbehør og overholdelse av maksimale belastningsverdier.

Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, savel som ikke godkjent om- og pabygging, anses upassende, og har til ffolge at garantien ikke lenger gjelder, at samsvaret (CE-tegnet) gär tapsit, samt at produsenten fraskriver seg ethvert ansvar for skader som paforesBrukeren eller tredjepart.

2.2 Mulig feil bruk

Plentraktoren er ikke egnet til økonomisk virksomhet i offentlige parker, sportsanlegg, jord-ller skogbruk.

ADVARSEL!

Fare pga. overbelastning av plentraktoren!

Vær spesielt oppmerksom på at de tillatte trekklastene og hellingene/fallene ikke overskrides ved bruk av en tilhenger. En overskridelse kan.fore til at plentraktorens fremseytelse belastes for mye og dermed til farlige situjasoner!

MERK

Vær oppmerksom pa at plentraktoren\ ikke har godkjenning for kjøring pa offentlig vei, og skal derfor ikke drives pa\ offentlige veier!

2.3 Symboler på maskinen

Les bruksanvisingen foorbruk!

Under klipping skal andre personer, spesielt barn og dyr, holdes pa avstand fra arbeidsomraret.

Trekk ut tenningsnokkelen for vedlikeholds- og reparasjonsarbeider.

Forsiktig! Fare! Hold hender og fotter unna skjareinnretningen!

Kjør ikke i heng brattere enn 10^ (18%) helling!

Fare for forbrenninger som ffolge av glovarme overflater under dekslet!

Fare pga. fjernede eller manipulerte verneinnretninger!

Enhver drift med fjernede eller manipulerte verneinnretninger er forbudt. Defekte verneinnretninger ma omgående repareres eller skiftes ut.

Til verneinnretninger horer fremfor alt:

Bremsekontaktbryter
Klippeaggregatbryter
Kontaktbryter gressoppssamler
Setekontaktbryter
Klippeaggregatdeksler
Kontaktbryter utkastkanal

2.5 Produktoversikt

1 Motordeksel 10 Bokslas (kun 300 l)
2 Ratt 11 Holder med gastrykkdemper
3 Instrumentbord 12 Gir-forbikobling
4 Festespak for bremsepedalen 13 Klippehoydejustering
5 Førserete 14 Klippeaggregat
6 Pafyllingsniväindikator 15 Girbetjening bakover
7 Handtak for gressoppsamler 16 Girbetjening forover
8 Aktiveringsspak for gressoppsmler 17 Bremsepedal
9 Gressoppsamlingsboks

3 SIKKERHETSHENVISNINGER

FARE!

Livsfare og fare for de alvorligste persorskader!

Uleselige sikkerhetsvenisninger og betjeningsanvisninger kan fore til de alvorligste persorskader, inkludert dOd.

Ungdom under 16 ar erer personer som ikke kjenner tilBruksanvisingen skal icke bruke maskinen.Folg eventuelle sikkerhetsforskrifter med hensyn til brukerens minimumsalder som matte gjelde i landet.
Ilke bruk maskinen hvis du er under pavirkning av alcohol, narkotika aller medisiner.

3.2 Personlig verneutstyr

For a unnga skader pa hodet og lemmer.
samt horselvern, kal korrekte klær og verneutstyr brukes.
Klaerne ma vare hensiktsmessig (tettsitten de) og skal不解 vare til hinder. Bruk harnett ved langt hare. Bruk aldri lose klær aller accessoires som kan trekkes inn i maskinen, f.eks. sjal, lose skjorter, lange halskjeder.
Det personlige verneutstyret bestar av:

Horselvem og vernebriller
Langbukser og solide sku
Vernehansker

Arbeid bare i dagslys ell er ved svert kraftig, kunstig lys.
- Driv maskinen bare på fast og jevnt underlag, og ikke i skråninger.
Vær oppmerksom pa stabilitet.

3.4 Sikkerhet for personer, dyr og eiendom

Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.
Hold tredjepersoner borte fra fareomradet.
Du skal kun slå på maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.
Hold sikkerhetsavstand til personer og dyr, ellr sla av maskinen nar du nærmer deg personer ellr.
Du kan ikke ha passasjerer på maskinen.
Hold化进程.
Hold化进程.
personer og dyr samt mot antenneligeprodukter og gjenstander.
Ta aldri i innsugings- og ventilasjonsgitre nár motoren gár. Det kan oppsta skader pga. roterende apparatdeler.
Slå alltid av apparatet när det ikke longer brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleiearbeider ved fylling av bensin-/olje-blandingen.
■ Klipp ici tordenvaer. Ingen beskyttelse mot lynnedslag.
Klipp alltid pa tvers av bakker.
Plentraktoren kan forarsake alvorlige personskader pga. egenvekten. Gå frem med speisiell forsiktighet ved lasting og losing av plentraktoren for transport pa et kjoretøy eller tilhenger.
Denne plentraktoren ma ikke taues. Bruk et egnet kjøretøy for transport på offentlig vei.
Plentraktoren må ikke drives i)darlig luftede arbeidsområder (f.eks. garasje). Avgassene ineholder giftig kullmonoksid samt andre skadestoffer.
Slä apparatet straks av ved ulykker for a unngá videre skader på personer eller eiendom.
- Driv aldri apparatet med utslitte aller defekte deler. Slitte aller defekte apparatdeler kan fore til alvorlige personskader.
Bruk kun originale resvedeler og originalt tilbehør.
Frorhverbruk:Foreta en sjekk av alle sikkerhetsanordninger,slik det beskrives i donnebruksanvisingen.
Oppbevar elektroverktoyutilgjengelig for barn.
Informer barn og ungdommer om at de ikke skal leke med maskinen.

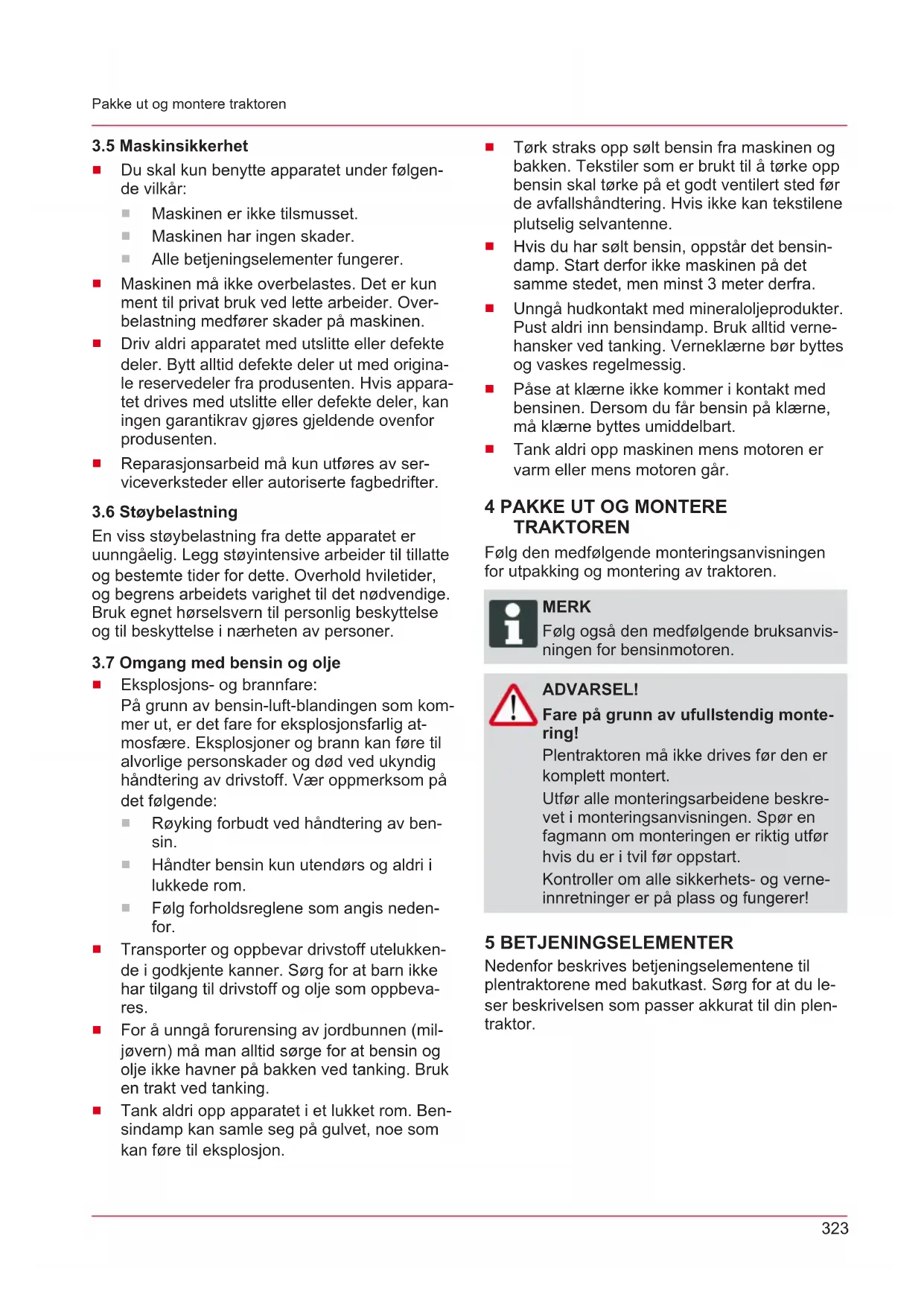

3.5 Maskinsikkerhet

En viss stoybelastning fra dette apparatet er uunngælig. Legg stoyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet horselsvern til personlig beskyttelse og til beskyttelse i nærhen av personer.

3.7 Omgang med bensin og olje

Eksplosjons- og brannfare:

På grunn av bensin-luft-blandingen som kommer ut, er det fare for eksplosjonsfarlig atmospfere. Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff. Vær oppmerksom pa det ffolgende:

Røyking forbudt ved handtering av bensin.
Handter bensin kun utendørs og aldri i lukkede rom.
Folg forholdsreglene som angis nedenfor.

Transporter og oppbevar drivstoff utelukken de i godkjente kanner. Sorg for at barn ikke har tilgang til drivstoff og olje som oppbevares.
For a unnga forurensing av jordbunnen (miljoven) ma man alltid sorge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.
Tank aldri opp apparatet i et lukket rom. Bensindamp kan samle seg pa gulvet, noe som kan fore til eksplosjon.

Fare på grunn av ufullstendig montering!

Utfor alle monteringsarbeidene beskrevet i monteringsanvisningen. Spor en fagmann om monteringen er riktig utfør hvis du er i tvil for oppstart.

Kontroller om alle sikkerhets- og verneinnretninger er på plass og fungerer!

5 BETJENINGSELEMENTER

Nedenfor beskrives betjeningselementene til plentraktorene med bakutkast. Sorg for at du leser beskrivelsen som passer akkurat til din plentraktor.

5.1 Standard instrumentbord (01)

Regulering av motorturtall (01/2)

MERK

Vær oppmerksom pa at betjening av regulatoren i kjoremodus povirker hastighen!

På regulator med integrett choke:

Ved Å forskyve regulatoren (01/2) økes og senkes motorturtallet samt choken kobles inn i stillingen welt overst.

Koble inn choke: Skyy regulatoren welt opp til choke-tegnet. Denne posisjonen ma bare brukes til a starte motoren.

Merk: Noen traktorvarianter har en separat choke-knapp (01/1) på instrumentbordet. Denne ma da trekkes ut for start av traktoren. Hvis motoren gär, skyv knappen sakte inn igjen.

Klipping: I donne posisjonen kjoer motoren med maksimalt turtall.

Tomgang: I donne posisjonen kjører motoren med det daveste turtallet.

Tenningslås (01/3, 05)

Stilling Funksjon

0 Motoren av.	Tenningsnøkkelen kan trekkes ut.
I Lyskaster på.	Etter start av motoren, slås lyskaste- ren på i++,denne stillingen.
II Driftsstilling.när motoren er i gang.
III Startstilling for Å--,starte motoren.	När motoren starter, slipp nøkkelen.
Den hopper da tilbake i driftsstillin- gen II.

5.2 Bremse-/clutchpedal

Brems: När du trykker bredse-/clutchpedalen (03/1) helt ned, brukes bremsen på giret og traktoren bremser ned.
- Parkeringsbreds: Hvis du, ved nedtrykkebremse-/koblingspedal (03/1), trekker festespaken (03/2, 01/5) helt opp, lases bremsen. Bremsen Iøns ved ny nedtrykking av pedalen.

5.3 Girbetjening (kjorehaltiget)

Plentraktorene er utstyrt med et fothydrostatisk gir.

For kjøring forover og bakover er det montert to separate pedaler pa høyre side.

Kjøreret- ning	Beskrivelse
Forover Tråkk på den fremre pedalen (02/1) for Å kjøre forover.
Bakover Tråkk på den bakre pedalen (02/2) for Å kjøre bakover. Merk: Hvis bare pedalen for bak- overkjöring trykkes, slås klippeag- gregatet av. Klipping ved rygging: se Kapittel 7.5.4.2 "Klipping ved rygging", si- de 329.

5.4 Fofhydrostatgir

Fothydrostatgiret betjenes med to pedaler (02/1 og 02/2).

For a starte kjoringen Iosner du forst parkeringsbremsen (01/5), deretter trakker du pa pedalen (02/1) for forover-ller pedalen (02/2) for bakoverkjoring. Desto lengre ned du trakker pedalen, desto raskere kjoer du i valgt retning.

Kjøring forover: Tråkk på den fremre pedalen (02/1).

Rygging: Tråkk på den bakre pedalen (02/2).

5.5 Betjening av klippeaggregat

Still inn klippehoyde

Klippeaggregatet til traktoren kan justeres i hoyden i flere trinn med en justeringsspak (04/1) til høyre ved sidern av førersetet.

1. Beveg justeringsspaken (04/1) i onsket ret- ning. Spak nedover betyr lavere klippehoyde, spak oppover betyr hoyere klippehoyde.

Elektrisk innkobling: Til høyre for førersetet finnes en bryter (04/2). Med dette slår du på klippeaggregatet.

6 IGANGSETTING

ADVARSEL!

Fare på grunn av ufullstendig montering!

Kontroller om alle sikkerhets- og verneinnretninger er på plass og fungerer!

6.1 Kontrollere klippeaggregatet

Før bruk skal det alltid utfores visuell kontroll av skjaereverktoyet, feste boltene og hele klippeenheten for slitasje og skader. For a unnga ubalance skal slitte eller skadde kniver skiftes ut med nye.

6.2 Fylling av olje

Før førstegangs idriftsettelse ma motoren fylles med olje. Folg bruksanvisningen fra motorprodu-senten for dette. Vær ogsa oppmerksom at oljenivæt ma kontrolleres med jevne mellomrom og ev. fylle pa olje.

6.3 Fylling av drivstoff

ADVARSEL!

Drivstoff er svært lettantennelig. Drivstofftanken ma bare fylles utendørs! Røyking forbudt! Ikke fyll pa tanken med motoren i gang eller mens den er varm!

Bruk tract erller fyller or for a fylde drivstoff sik at du icke tommmer drivstoff pa motoren, huset ell er bakken.

Av sikkerhetsmessige grunner skal drivstofftanklokket og andre tanklokk skiftes ut ved skader.

Ethvert oppstartforsk ma unngas til drivstoffdampen har dunstet bort.

Oppbevar kun drivstoff i godkjente kanner for dette.

Bruk blyfri bensin, minst et oktantall pa 91 ROZ.

Fyll opp tanken

1. Stans eventuelt motoren, og trekk ut tenningsnokkelen for sikkerhets skyld.
2. Vent til motoren har kjølt seg av litt (eksplo-sjonsfare pga. fordampet drivstoff).
3. Apne motordekselet.
4. Apne tanklokket (06/1), og fyll pa drivstoff. Merk: Unnga a overfylle drivstofftanken!
5. Lukk tanklokket (06/1).
6. Lukk motordekselet.

6.4 Kontrollere dekktrykket

• Kontroller dekktrykket med jevne mellomrom.
  Les av ndvendig lufttrykk pa dekkene (anbefaling 1 bar).

MERK

1 PSI = 0,07 bar.

Med en vanlig fotluftpumperke kan dekktrykket kon-troleres og luft etterfylles.

6.5 Montering av gressoppsamler

Plentraktoren leveres med gressoppsamler. Vær oppmerksom på at bildene kan avvike litt fra originalen.

Stille inn pafyllingsniväindikator på gressoppsamler

Pafyllingsniväindikatoren kan vare stilt inn i 6 posisjoner avhengig av klippematerialets beskaffenhet. For tørket klippemateriale skyves pafyllingsniväindikatoren i deindre posisjonene. For vatt ell er fuktig klippemateriale stilles pafyllingsniväindikatoren inn lengre. Gressoppsamlerens fylling pavirkes av dette.

1. Slå av motoren se Kapittel 7.4 "Starte og slå av motoren", side 327.
2. Ta av gressoppsamleren se Kapittel 8.1 "Rengjoring av gressoppsamler", side 330.
3. Still inn pafyllingsniväindikatoren (07/1) etter klippematerialet (07/a) til den gar i las i onsket posisjon.
4. Heng på gressoppsamleren igjen se Kapittel 6.5 "Montering av gressoppsamler", side 325.

Heng pa gressoppsamleren (220 l)

1. Hold gressoppsamleren med en hand pa bokshandtaket (08/1) og med den andre handen pa apningen man kan holde i pa baksiiden (08/2).

2. Legg gressoppsamleren symmetrisk pa foringen (08/3). Rett i den forbindelse begge markeringene pa kabinettet og pa gressoppsamleren mot hverandre.

3. Vipp gressoppsamleren noe forover (08/a) med den andre handen, sik at den forrestedelen av gressoppsamleren gar i las.
4. Sving nà gressoppsamleren tilbake ned (08/b) igjen.
5. Sjekk at gressoppsamleren sitter korrekt.

Heng pa gressoppsamleren (300 l)

1. Lås gasstrykkdemperen på festeklemmene til gressoppsamleren (11/1).
2. Hold gressoppsamleren med en hand pa bokshandtaket (08/1) og med den andre handen pa apningen man kan holde i på baksiiden (08/2).
3. Legg gressoppsamleren symmetrisk på föringen (08/3). Rett i den forbindelse begge markeringene på kabinettet og på gressoppsamleren mot haverandre.
4. Vipp gressoppsamleren noe forover (08/a) med den andre handen, sik at den forrestedelen av gressoppsamleren gar i las.
5. Sving nà gressoppsamleren tilbake ned (08/ b) igjen.
6. Sjekk at gressoppsamleren sitter korrekt.
7. Lås gasstrykkdemperen på festepunktene til traktorrammen (11/2).

6.6 Kontroll av sikkerhetsinnretninger

Fare ved kontroll av sikkerhetsinnretninger!

Sikkerhetsinnretningene ma bare utfores fra førsetet og när ingen andre personer uller dyr oppholder seg i nærhen.

Utfør alle kontrollene på jevnt underlag slick at plentraktoren ikke kan rulle bort utilsiktet.

Klippeaggregatbryteren sørger for at motoren\ ikke lar seg starte nar klippeaggregatet er akti-vert.

1. Motoren er av.
2. Sett deg pa førsetet.
3. Tråkk på bremsepedalen (03/1) og sett på parkeringsbremsen (03/2, 01/5).
4. Koble inn klippeaggregatet.
5. Forsk Å starte motoren (tenningsnøkkel i posisjon III) (05).

MERK

Setekontaktbryteren sørger for at motoren slår seg av nár ingen person befinner seg lenger pa førersetet med innkoblet klippeaggregat.

1. Sett deg på førersetet.
2. Tråkk på bremsepedalen (03/1) og sett på parkeringsbremsen (03/2, 01/5).
3. Start motoren, og la den kjore pa maksimalt turtall.
4. Koble inn klippeaggregatet.
5. Avlast setet ved a reise deg opp (ikke g av!).

MERK

Motoren mä slå seg av!

6.6.4 Sjekk kontaktbryteren til gressoppsamleren

Kontaktbryteren på gressoppsamleren sikkerstiller at motoren slas av straks gressoppsamleren ikke er hengt på korrekt;nár klippeaggregatet er tikkoblet.

1. Sett deg pa førersetet.
2. Tråkk på bremsepedalen (03/1) og sett på parkeringsbremsen (03/2, 01/5).

3. Start motoren, og la den kjore pa maksimal turtall.

4. Koble inn klippeaggregatet.

5. Loft den tome gressoppsamleren noe ellertaktiver apningsbryteren.

MERK

Motoren mä slá seg av!

Kontaktbryteren til utkastkanalen sikkerstiller at plentraktoren ikke lar seg starte med demontert utkastkanal.

1. Ta av gressoppsamleren.
2. Fjern utkastkanalen (15):

Løsne Øyeskuene (15/1).
Trekk utkastkanalen (15/2) litt ut.

1. Sett deg pa førersetet.
2. Tråkk på bremsepedalen (03/1) ogsett på parkeringsbremsen (03/2, 01/5).
3. Start motoren.

MERK

Fare på grunn av manglende kunnskaper om plentraktoren!

Les bruksanvisingen noye gjennom focr du starter!

Vær spesielt oppmerksom på alle sikkerhetsanvisingene!

Utfør alle monteringsarbeiter og alle arbeider for igangsetting med omhu. Spør produsenten ved tvil!

7.1 Grunnleggende forberedende tiltak

Bruk alltid solid skotøy og lange bukser under klippingen. Klipp aldri barfot eller med apne sandaler.
Se over hele terrenget hvor plentraktoren skal brukes, og fjern alle steiner, stokker, trader, bein og andre fremmedlegemer som kan gripes og slynges rundt. Ogsa under klippingen skal man vare oppmerksom pa fremmedlegemer.
Utfor alle arbeidene for igangsetting beskrevet i monteringsanvisningen. Dette gjelder spesielt kontroll av sikkerhetsinnretningene.

Bruk kun tilhengerkoblingen til a trekke last! Støttelasten ma ikke overskrides.
Transport av gjenstander på plentraktoren er/DD: ikke tillatt!

7.2 Bruk av tilbehør

ADVARSEL!

Fare pga. feil tilbehør eller feil bruk av tilbehør!

Bruk alltid bare originalt tilbehør fra traktorproduusenten!

Folg forskriftene for bruk i den medfol-gende bruksanvisingen!

Som følge av bruk av化进程 tilbehør erler feil bruk kan det oppsta store farer for brukeren og tredjepart. Plentraktoren kan overbelastes. Dette kan føre til alvorlige ulykker.

7.3 Skyve plentraktoren

FORSIKTIG!

Fare ved skyvning i skraninger!

Skyv plentraktoren bare på vannrette flater! I skråninger kan plentraktoren rulle bort ukontrollert.

Ved fothydrostatdrift

Forbikoblingsspaken (12/1) befindner seg i den bakre hjulkassen til hoyre. Forbikoblingsutløsning:

1. Trekk ut forbikoblingsspaken (12/1), og heng inn over.
2. Løsne bremsen. Plentraktoren kan na skyves.
3. Forbikoblingsspaken (12/1) nullstilles etter skyving for a aktivere funksjonen til det hydrostatiske kjoredrevet.

7.4 Starte og slå av motoren

ADVARSEL!

Fare for personskader pga. lynned-slag

Apparatet har ingen beskyttelse mot lynedslag.

Klipp称之 tordenvaer.

Starte motoren

1. Ta plass pa førersetet.

2. Tråkk bremsepedalen (03/1) helt ned på venstre side, og lás den fast med festespaken (03/2).

3. Forviss deg om at klippeaggregatet IKKE er koblet inn. Kontroller da vippebryterstillingen (04/2).

4. Flytt regulatoren (01/2) for motorturtallet til øvre stopp. Alt etter utstyrsversjon finnes det et chokesymbol der. Trekk ut den separate chokeknappen (01/1) hvis ikke.
5. Sett tenningsnokkelen i tenningslasen (01/3, 05).
6. Drei tenningsnokkelen rundt til posisjon "III", og hold den der til motoren starter. Merk: For a skane startbatteriet skal et startforsk ikke varre lengre enn ca. 5 sekunder.
7. Slipp da tenningsnokkelen. Denne gár da automatisk tilbake i posisjon "II".
8. Flytt regulatoren (01/2) for motorturret i driftsstilling. På en traktor med chokeknapp trykker du dette inn igjen (01/1).

Slá av motoren

1. Koble ut klippeaggregatet (04/2).
2. Flytt regulatoren (01/2) for morturtallet i tomgangsstilling.
3. Tråkk på bremsepedalen (03/1), og lås den fast med festespaken (03/2).
4. Sett tenningsnokkelen (05) i posisjon "0".
5. Trekk ut tenningsnokkelen.

ADVARSEL!

Fare pga. varm motor!

Sorg for at ingen gjenstander eller materialer som befinner seg i nærheten av varme motordeler (f.eks. lydpotten), ikke kan antennes.

7.5 Farer med traktoren

ADVARSEL!

Fare pga. manglende tilpasning av hastighet

Kjør spesielt sakte i starten for Å venne deg til traktorens kjore- og bromseatferd! Før haver gang du endrer retning, skal kjorehastigheten reduseres sik at forenen alltid har kontroll over plentraktoren og atijke ikke kan velte om!

Traktoren drives via et fothydrostatgir.

7.5.1 Forberede kjoring ved temperaturer under 10^

1. Forviss deg om at klippeaggregatet IKKE er koblet inn. Kontroller da vippebryteren (04/2).

2. Start motoren og la den gå varm i ca. 30 sekunder for optimering av giroljeviskositeten. Deretter kan du kjore med traktoren. Klippeaggregat skal Först kobles inn när motoren har gätt i noen minutter.

7.5.2 Kjøring med fotherhydrostatgir

1. Tråkk på bremsepedalen (03/1), og lås den fast med festespaken (03/2).

2. Sett klippeaggregatet pa hoyeste klippehoyde (04/1).

3. Start motoren.

4. Sett på bremsen (03/1).

5. Trykk langsomt på fotpedalen for onsket kjo-reretning:

Forover: fotpedal (02/1)
Bakover: fotpedal (02/2)

1. Desto lengre ned du trakker pedalen, destoraskere beveger tractoren seg i valgt retning.
2. For a stanse slipper du opp fotpedalen og trakker ned bremsepedalen (03/1).

MERK

7.5.3 Kjøring og klipping i bratt terreng

ADVARSEL!

Fare pga. feil ved kjoring i skräninger!

Det mä utvises spesiell forsiktigkeit ved kjøring i skræninger! Det finnes ingen "sikker" bakke.

Hvis hjulene spinner rundt eller hvis klippaggregat setter seg fast ved kjøring i en stigning, koble ut klippaggregat og monterte redskaper. Kjør deretter bort fra bakken i langsom fart nedover og rett fram.

En full gressoppsamlingsbeholder oker fa- ren for at plentraktoren velter pga. vekten.

Kjør ikke i heng brattere enn 10^ (18%) helling. Eksempel: Det tilsvarer 18 cm høydeforskjell på en meter.
Kjør ikke rykkvis.
Brems ikke rykkvis.
Hold kjorehastigheten lav.
Kjoripatversavbakker.
Akselerer/DDKEFsterkt.

Sving nikke rykkvis.

7.5.4 Klipping med plentraktoren

For aoppa et rent klipperesultat skal kjorehastigehen tilpasses plenforholdene. Velg maksimal 2/3 av mulig kjorehastighet pa pedalen ved klipping. Traktorens maksimale hastighet er utelukkende beregnet til kjoremodus uten innkoblet klippeaggregat.

Normalt er klippehoyden pa 4-5 cm. Dette tilsvarer det 2.ller 3.lasehakket pa hovydejusteringen (04/1). Klipp med hoyere klippehoyde ved fuktig og vatt gress.

Vedsvaert hoyt gress er det fornuftig a klippe i to omganger. Sett klippeaggregatet pa hoyeste klippehoyde forforste kjoring.Still deretter inn onsket hoyde for den andre runden.

7.5.4.1 Innkobling av klippeaggregatet

MERK

Klippeaggregat skal først kobles inn nár motoren er kjort varm i ca. ett minut!

När klippeaggregat kobles inn, skal plentraktoren ikke stå i høyt gress.

1. Start motoren.
2. Flytt regulatoren (01/2) for morturtallet i driftsstilling.
3. Sett klippeaggregatet pa hoyeste klippehoyde med betjeningsspaken (04/1).
4. Koble inn klippeaggregatet med vippebryteren (04/2) (posisjon "I").
5. Sett klippeaggregatet på ønsket klippehøyde med betjeningessspaken (04/1).
6. Kjør med plentraktoren.

7.5.4.2 Klipping ved rygging

MERK

Hvis bare girpedalen for rygging trykkes, slas klippeaggregatet av.

1. Trykk på knappen "Klipping ved rygging" (01/4) oginnen 5 sek. pedalen (02/2) for rygging.

ADVARSEL!

Fare for ulykker ved klipping ved rygging!

Observer omradet bakover ved klipping ved rygging!

7.5.4.3 Utkobling av klippeaggregatet

ADVARSEL!

Fare pga. etterlop kniver!

En roterende/utgående skjærekniv kan kutte hender og føtter. Hold derfor hender og føtter på avstand fra kutteverktøy!

1. Koble ut klippeaggregatet med vippebryteren (posisjon "0") (04/2).

Klippeaggregatet kan kobles ut bade ved still-stand og under kjoring av traktoren.

ADVARSEL!

Skadefare pga. gjenstander som kastes ut!

Ved kjøring over singel- og grusflater kan gjenstander bltrukket inn i det aktive klippeaggregatet og sa kastet ut igjen.

Koble alltid klippeaggregatet ut nár du kjører over andre flater ennplen.

7.5.4.4 Tøm gressoppsamleren

MERK

Nár gressoppsamleren er fylt opp lyder et akustisk signal. Senest na bør boksen tommas.

Gressoppsamleren kan tommas fra foorsetet.
Motoren stanser dersom gressoppsamleren vippes opp ull henges av med tilkoblet klipeaggregat.
Dersom gressoppsamleren ikke:går forskriftsmessig i lås, kan ikke klippeaggregatet til-kobles.

Tøm gressoppsamleren med hjelp av aktiveringsspaken

1. Trekk aktiveringsspaken (09/1) ut av gressoppsamleren (09/a).
2. Trykk spaken i kjoreretningen sik at gressoppsamleren apnes (09/b).
3. Gressoppsamleren beveger du bakover (10/ a) med spaken inntil boksen gär i las (10/b).

7.5.4.5 Finfordele

For et optimal finforderingsresultat skal plenen finfordeles regelmessig (ca. 1 til 2 ganger i uken). Kutt gresshoyden 1/3 for dette (f.eks. 6 cm plenthoyde, klpp 2 cm). Demed innarbeides det klipe gesset rent i plenen.

For alle plentraktorer fas finforderingskiler som ekstrautstyr.

Omruste bakutkast for finfordelingsdrift

1. Fjern gressoppsamleren.
2. Før finfordelingskilen (13/1) inn i utkastkanalen (13/2).
3. Begge strammeband (14/1) sikres pa Oyeskruene (14/2).
4. Heng inn gressoppsamleren.

7.5.4.6 Klippeinterval

Ta hensyn til at plenen vokser forskjellig til forskjellige tider. Den anbefales a velge et kortere klippeinterval i begynnelsen av varen. k klippeintervalt nar veksthastigheten til gresset avtar i Ilopet av aret.

Hvis gresset ikke kan klippes over lenghte tid, velg da en høyere klippehøydeinnstilling, og klipp én gang til to dager etterpå med lavere klippehøydeinnstilling.

7.5.4.7 Klipping av hoyt gress

Klipp plenen med en høyere klippehøydeinnstilling nár gresset har vokst seg lengre enn vanlig ell er nár det er for fuktig. Klipp plenen deretter en gang til med den lavere, normale innstillingen.

7.5.4.8 Vedlikehold av skjareknivene

Sorg for a holde skjerekniven skarp i hele klippesengen for a unng avrivning og opprivning av gresset. Avrevet gress blir brunt p Kantene. Dermed reduseres veksten, og tilboyeligheten for sykdommer oker pa plenen.

Skjareknivene skal kontrolleres for skarphet og tegn pa slitasje uller skader etter bruk! Oppsok ev. et serviceverksted.
Ved utskiftning av knivene bruk bare originale reservekinner.

8 RENGJØRE PLENTRAKTOREN

For optimal funksjon og lang levetid mA plentraktoren rengjores regelmessig.

Rengjør plentraktoren for smuss som fester seg.
etter bruk.

Bruk ikke høytrykksspyler for rengjøringen. Vannstrålen til en høytrykksspyler eller en hageslange kan.fore til skader på det elektriske anlegget aller lagrene.

Sorg for at speielt motor, gir og styrerullene samt hele det elektriske anlegget ici kommen i kontakt med vann.

ADVARSEL!

Farer ved rengjoring!

For alle rengjøringsarbeider gjelder:

Stans motoren og trekk ut tenningsnokkelen.
Trekk av pennplugghetten(e).
Verneinnretninger som tas av under rengjaringen, ma settes pa igjen etter rengjaring.
FORBRENNINGSFARE: Rengjør plentraktoren Först nar den er avkjølt. Motor, gir og lyddemper blir svært varme!
KUTTFARE: Vær forsiktig med de skarpe knivene under arbeid pa skjaereverktøyet. På skjaereverktøy med flere skjaereinnretninger kan bevegelsen av et skjaereverktøy fore til bevegelse av det andre.

8.1 Rengjøring av gressoppsamler

Ta av gressoppsamleren i den forbindelse og spyl av boksen pa innsiden og utsiden med en vannslange. Smuss som sitter godt fast a skapes forsiktig vekk, for eksempel med en børste. Fremfor alt hos gressoppsmlere med tekstiltrekk ma man pase at tekstilene ikke skades.

MERK

Tøm gressoppsamleren som beskvet for rengjøring. En full gressoppsamler er for tung til at den kan tas av pa en trygg mate.

Ta av en gressoppsamler (220 l)

1. Slà av motoren.
2. Hev gressoppsamleren noe.
3. Trekk gressoppsamleren opp og av.

Ta av en gressoppsamler (300 I)

1. Slà av motoren.
2. Lõsne gastrykkdemperen fra traktoren og lás denen på holderen til gressoppsamleren.
3. Hev gressoppsamleren noe.
4. Ta av gressoppsamleren.

8.2 Rengjore hus, motor og gir

ADVARSEL!

Fare for skader på det elektriske anlegget ved inntrengen av vann!

Sorg for at det/DDke kommer vann i det elektriske anlegget ved rengjoring av traktoren med vann.

Ikke sprøyt vann eller bruk høytrykksspyler pa motoren eller alle lagerpunktene (hjul, gir, knivlagre).

Vann som trenger inn i tenningsanlegget, forgasseren og luftfilteret kan fore til feil. Vann i lagerpunktene kan fore til tap av smoring og dermed til odeleggelse av lagrene.

Til fjerning av smuss og gressrester bruk en fille, handkost, langskaftet pensel eller liknende.

Utkastkanalen bestar av to deler som skyves inn i hverandre. Den nederste delen er fastlAst i gressklipperhuset. Den overste delen kan tas av for rengjoring.

1. Fjern gressoppsamleren.
2. Fjern skruene (15/1) til venstre og til høyre pa utkastkanalen.
3. Dra utkastkanalen (15/2) bakover og ut gjen-nom bakveggen.
4. Foreta en grundig rengjaring av den overste og nederste utkastkanalen.
5. Sett utkastkanalen inn i bakveggen. Pase i den forbindelse at den overste og den nederste delen fores sammen pa ordentlig vis.
6. Skru den fast med begge festeskruene.
7. Monter gressoppsamleren.

9 TRANSPORT

ADVARSEL!

Klemfare for skader pga. velt av maskin!

Som ffolge av egenvekten til maskinen kan personer utsettes for alvorlige skader.

Gå frem med største forsiktigkeit ved lasting og losing av maskinen for transport på et kjoretøy eller tilhenger!

Ved transport av plentraktoren med transportap-. paratet (f.eks. biltilhenger) ma klippeaggregatet underbygges til avlastning av klippeaggregatets oppheng.

Sorg for at transportmidlet har tilstrekkelig bareevne og egnet sikring av plentraktoren ved transport.

Farer ved vedlikehold!

For allevedlikeholdsarbeider gjelder:

Stans motoren og trekk ut tenningsnokkelen.
Trekk av pennplugghetten(e).
- Verneinnretninger som tas av under vedliketholdet, ma settes pa igjen etter vedlikethold.
FORBRENNINGSFARE:

Arbeid pa plentraktoren først nar den er avkjolt. Motor, gir og lyddemper blir svert varme!

KUTTFARE:

Vær forsiktig med de skarpe knivene under arbeid på skjaereverktøyet. På skjaereverktøy med flere skjaereinnretninger kan bevegelsen av et skjaereverktøy.fore til bevegelse av det andre.

Ved utskifting av deler skal det bare brukes originale reservedeler.
Oppsok et fagverksted aller Kontakt produiten dersom du er i tvil.

10.1 Vedlikeholdsplan

Folgende arbeider bør utføres av brukeren selv.

Alle øvrige vedlikeholds-, service- og reparasjonsarbeiter skal utfores pa et autorisert serviceverksted.

Folg dessuten de anbefalte, arlige smoringsintervallene etter smoreskjemaet.

MERK

Ved sterke belastning og ved høyere temperaturer kan det��e ndvendig med kortere vedlikeholdsintervaller enn sik det er angitt i tabellen ovenfor.

Aktivitet Før hvver	bruik	Etter hvver bruk	Etter de første 5 timene	Etter 25 driftsti-mer	Etter 50 driftsti-mer	Før hv er lagring
Kontroller motoroljenivået1	X
Skift motorolje1			X			X
Rengjøring av luftfilter1				X
Skift ut luftfilter1					X
Kontroller pennpluggen1					X
Kontroller bremsen (prøve-bremsing på rett strekning)	X
Kontroller dekktrykk X
Kontroller klippeknivene X
Kontroller for lõse deler X X
Kontroller kilereim (visuell kontroll)				X
Rengjøring av plentraktoren X
Rengjør luftinnsugningsgitter på motor1	X
Rengjør gir for gress- og klip-perester		X		X

Rengjør alle stedene som skal smores for smoring aller spray inn med en fille. Bruk ikke vann for a unngå eventuell korrosjon.

Smorepunkter:

Smør smorenippelen (18/1) på aktseltappen til høyre og venstre med universalfett.
Spray lagringen til forakselen pa rammen (18/2) inn med olje.
Smør tannsegmentet (19/1) og pinjongene pa styresnekken inn med universalfett.
Smør rullelager (17/1) og nav på foraksel (20/1) og bakaksel (20/2) inn med universalfett.

MERK

For a smore for- og bakhjulene ma akslene og lagrene demonteres.

Dreie- og lagerpunkter: Smring av alle bevegelige dreie- og lagerpunkter.

10.3 Hjulskift

Hjulskift må bare foretas på et vannrett og fast underlag.

1. Stans plentraktoren og trekk ut tenningsnokkelen.
2. Tråkk bremsepedalen (03/1) helt ned, og lás den fast med festespaken (03/2).
3. Sikre plentraktoren med stoppeklosser for a hindre bortrulling. Legg klossene under pa sid den som ikke skal loftes.
4. Loft plentraktoren med et egnet lofferedskap (f.eks. sakseloftebord) pa sider hvor hjulet skal skiftes ut. Loft traktoren til hjulet som skal skiftes ut, dreier fritt rundt. Advarsel! Fare for skader pa apparatet. Vær oppmerksom pa at ingen traktorelementer boyes under lofting. Sett lofferktyet kun under stabile metalldeler.
5. Sikre plentraktoren via et bærende element på kjørestellet med et stabilt underlag (f.eks. trestykke) sik at den ikke kan falle ned hvis Iøfteredskapet glir eller viper
6. Trek hjulkapslingen (16/1) av.

7. Trykk laseskiven (16/2) av med skrutrekker. Sorg for at den ikkekommen bort.

8. Trekk underlagsskiven (16/3) av.

9. Trekk hjulet av aktelen.

Merk: Ikke mist passfærene nár bakhjulene trekkes av akselen!

1. Rengjør akselen og hullet i hjulet, og smør begge med universalfett før ny montering.
2. Sett hjulet paaakselen.

Merk: Nár bakhjulene settes pa, ma sporene til passfjaerene og bakhjulet sta overfor hverandre sik at passfjaerene lar seg skyve inn uten makt.

1. Sett underlagsskiven pa akselen.
2. Trykk laseskiven inn i sporet pa aktensen. Hvis du eventuelt bruker en tang til dette, sorg for at tangen ikke skader aktensen.
3. Sett hjulkapslingen på aktelsen.
4. Fjern sikringsstøtten, og la traktoren synke forsiktig ned på bakken med løfteredskapet.

10.4 Starterbatteri

Ingen lader for startbatteriet inkluderes i leveransen av plentraktoren.

Noyaktig batteribetegnelse: Se batterikasse. Startbatteriet befindner seg under motordekslet.

Normalt er startbatteriet ladet fra fabrikk.

Startbatteriet ma ikke lagres, brukes eller settes bort i umiddelbarærhet avåpen ild. Det er fare for eksplosjon.
Oppbevar startbatteriet til vinterlagring i et kaldt, tort rom (10 - 15 °C). Unngå temperaturer under frysepunktet under lagring.
La startbatteriet ikke stå et lengre tidsrom uladd. Hvis startbatteriet ikke skal brukes over en lengreperiode, skal det lades med en egnet lader.
Du ma ikke ødelegge startbatteriet. Elektrolytten (svovelsyre) forårsaker etsninger på hud og klær - vask umiddelbart med rikelige(OPM) mengder vann.
Hold startbatteriet rent. Tørk bare av med en tørr klut. Bruk ikke vann, bensin, fortynnings-middel eller liknende for dette!

fgrlagringillopetavvintersesongen
hvis traktoren stär i lengreperiode (mer enn 3 maneder)

ADVARSEL!

Fare for feil lading av startbatteriet.

Ladestrommen til laderen ma ikke overskride 5 A, og ladespenningen ma��e på maks.14,4 V.Ved hoyere ladespenning er det fare for eksplosjon av startbatteriet!

Trekk alltid ut tenningsnokkelen ved arbeider pa batteriet.

Trekk alltid ut tenningsnokkelen ved arbeider på batteriet.

1. Trekk ut tenningsnokkelen (05).
2. Apne motordekselet.
3. Koble klemmene til laderen på batteriets tilkoblingspoler.

MERK

Overhold polaritet:

rdd klemme = plusspol (+)
svart klemme = minuspol (-)

For bruk av traktoren i vintermodus og for skifte av kileremmen skal klippeaggregatet demonteres.

1. Sla inn forhjulene (29/1) mot venstre frem til anslaget.

2. Fjern gressoppsamleren (30/1).

3. Demonter utkastkanalen (15/2).

4. Løsne cylinderskruen (31/1) på sjaktholderen 5-6 omdreininger.
5. Senk klippeaggregatet (32/1) til den laveste innstillingen med spaken til klippehoydejusteringen (32/2).
6. Trekkfjæren (33/1) hektes på klippeaggregatet.
7. Sett klippeaggregatet (34/1) welt overst igjen med spaken til klippehoydejusteringen (34/2).
8. Hekt av (35/a) kilereim-kanalen (35/1).
9. Hekt av kilereimen (36/1) fra kilereimskiven pa motoren.
10. Senk klippeaggregatet (32/1) til den laveste innstillingen igjen med spaken til klippehoydejusteringen (32/2).
11. Sikringsstiftene (4 stykker) (38/1) på holdebøylene til klippeaggregatet fjernes.
12. Trekk holdebøylen av over boltene (38).
13. Trekk klippeaggregatet ut på sideri kjöreretningen til høyre.

10.6 Skifte kilereimen

1. Løsne sikringsmuttere (6 stykker) (21/1).
2. Hekt av (22/1) kilereim-kanalen.
3. Høyre deksel (23/1) hos klippeaggregatet hektes av og fjernes.
4. Venstre deksel (24/1) hos klippeaggregatet hektes av og fjernes.
5. Løsne skruen (25/1) på spennrullen (25/2) noe inntl kilereimen (25/3) kan tres av.
6. Ta av kilereimen.

MERK

Kilereimens faring og posisjon vil variere avhengig av typen. Legg merke til merknaden på etiketten på klippeaggregatet.

Sett inn ny kilereim

1. Legg kilereimen rundt spennrullen som er Iosnet noe og skru fast spennrullen igjen (27, 28).
2. Legg kilereimen i samsvar med rekkefolgen (27 / a - d, 28 / a - d) rundt rullene, og merk deg faringen og posisjonen til kilereimen.

11 OPPBEVARING

Plentraktoren skal parkeres beskyttet mot vær og vind, spesielt mot fuktighet, regn og konstant, direkte sollys.

Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fore til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjoringsarbeider.

MERK

Ved feil som ikke er oppfør i,thise tabellen,eller som du ikke selv kan utbedre,henvend deg til var kundeservice.

Feil Årsak Utbedring
Motoren starter ikke. Drivstoffmangel. Fyll på tanken; kontroller tanklufting; kontROLLER drivstofffilter.
	Dårlig, tilsmusset drivstoffet; gammelt drivstoff på tanken.	Bruk alltid ferskt drivstoff fra ren kanne; rengjør forgasseren (kundeserviceverksted).
	Luftfilteret er tilsmusset. Rengjør luftfilter (se bruksanvisingen til motorprodunten).
	Ingen tenningsgnist. Rengjør tennpluggen, ev. sett i ny, kon-troller tenningskabelen, kontroller ten-ningsanlegget (kundeserviceverkstad).
	Som følgge av flere startforsøk for mye drivstoff i motorforbrenningskammeret.	Skru ut tennpluggen og tørk av.
Starteren fungerer ikke.	Tomt eller svakt startbatteri. Lad startbatteriet.
	Sikkerhetsbryteren på førersetet fungerer icke.	Sett deg riktig på førersetet; brytereer er defekt.
	Sikkerhetsbryteren på bredse-pedalen fungerer icke.	Tråkk bromsepedalen helt ned.
	Klippeaggregatet er koblet inn. Koble ut klippeaggregatet.
	Sikring på (+)-kabelen på start-batteriet.	Kontroller sikring, eventuelt skift ut.
Motorytelsen synker. For høyt aller for fuktig gress. Korriger klippehøyde; skaff frirom for klippeaggregatet ved Å rygge litt.
	Utkastkanal/klippedekk blokkert. Slå av motoren og ta ut tenningsnøkke-len! Rengjør utkastkanal/klippedekk.
	Luftfilteret er tilsmusset. Rengjør luftfilter (se bruksanvisingen til motorprodunten).
	Forgasserinnstillingen stemmer icke.	Få innstillingen kontrollert (kundeserviceverksted).
	Knivene er svært slitte. Skift knivene (kundeserviceverksted).
	Kjørhestigheten er for høy. Reduser kjørhestigheten.
Plentraktoren vibrerer sterkt.	Klippeaggregatet er skadet. Kontroller klippeaggregatet (kundeserviceverksted).
Plentraktoren starter icke.	På hydrostatdrivverk: ingen fremdrift.	Legg om forbikoblingsspaken til drifts-stilling (se Kapittel 7.3 "Skyve plentraktoren", side 327).
Uren klipping. Knivene er slitte,/slve. Skift knivene eller slip dem. Avbalanser slipste kniver (kundeserviceverksted)!
	Feil klippehøyde. Korriger klippehøyden.
	For lav't motorturtall. Still inn maksimalt motorturtall.
	Kjørhestigheten er for høy. Reduser kjørhestigheten.
	Forskjellig dekktrykk i dekkene.	Pump opp til riktig lufttrykk. Les av riktig lufttrykk på dekkene.
Gressoppsamleren fylles ikke.	Klippehøyden er stilt inn for dypt.	Korriger klippehøyden.
	Gresset er faktig - er for tungt til Å bli transportert av luftstrøm-men.	Klippetidspunktet forskyves inntl gress- flaten er tørket.
	Knivene er svært slitte. Skifte kniver. (Kundeverksted)
	Plenen er for hoy. Klipp plenen 2 ganger:
		1. Gjennomgang: maks. klippehøy- de
		2. Gjennomgang: ønsket klippehøy- de.
	Tekstilsekk blokkert - ingen luft slipper gjennom.	Rengjør tekstilsekken.
	Tilsmusset utkastkanal/klippe- dekk.	Rengjør utkastkanal/klippedekk.
Nivåndikator starter ikke.	Klipperester på nivåndikatorspa- ken.	Fjern klipperester på nivåndikatorspa- ken. Sjekk sä smidigheten.
Fremdrift, brems, kobling og klippeag- gregat.		La tractoren bare bli kontrollert av et kundeserviceverksted!

13 GARANTI

Vi utbedrer eventuelle material- aller Produkjsonsceil pa maskinen innenfor den lovmessige foreldesesfristen for mangelskrav ved at vi velger a foreta en reparasjon ellere levere et nytt produit. Foreldesesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Vår garanti gjelder kun ved:

Garantien gjelder ikke ved:

overholdelse av bruksanvisingen
Egenutforte reparasjonsforsok
Sakkyndig behandling
Egenutfarte tekniske endringer
Bruk av originale reservedeler
Ikke tiltenkt bruk

Lakskader som skyldes normal slitasje
Slitasjedeler som pa reservationelskortet er merket med xxxxx (x) ramme
Forbrenningsmotorer (for disse gjelder de garantivikarene til den respektive motorprodunten)

Garantitiden begynner Å lope med kjopet til den fpre sluttbrukeren. Fakturadatoen er utslagsgiven de. Ved garantikrav henvender du deg til din forhandler ell er til narmeste autorisierte kundeservice med denne garantierklaringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjoper overfor selger forblir uberort gjennom delleklaeringen.
