Mærke	AL-KO
Model	1593.2 HDA Easy
Produkttype	Selvkørende plæneklipper
Tilsigtet anvendelse	Private og prydhaver, maks. hældning 10° (18%)
Motor	Benzin, 4-takts, blyfri min. ROZ 91
Transmission	Hydraulisk pedalstyret
Klippebredde	Ikke specificeret (varierer efter version)
Indstilling af klippehøjde	Manuel med håndtag, flere trin
Rumfang af opsamlingskurv	220 L (standard) eller 300 L (tilvalg)
Knivkobling	Elektromagnetisk
Bremse	Pedal med parkeringsbremse
Sikkerhed	Kontakter til bremse, klippebord, sæde, kurv, udkast; motorstop ved førerens fravær
Dæktryk	1 bar anbefales
Rengøring	Brug ikke højtryksrenser; rengør efter hver brug
Vedligeholdelse	Kontroller olieniveau, luftfilter, tændrør, kniv, kilerem
Garanti	Lovmæssig mod fabrikationsfejl, sliddele undtaget

Ofte stillede spørgsmål - 1593.2 HDA Easy AL-KO

Hvordan starter jeg motoren på AL-KO 1593.2 HDA Easy plæneklipperen?

Sæt dig på sædet, træd bremsepedalen helt i bund og lås den med låsehåndtaget. Sørg for, at klippebordet er deaktiveret. Sæt gasregulatoren i høj position (start, hvis til stede). Drej tændingsnøglen til position III, indtil motoren starter, slip derefter.

Hvordan indstiller jeg klippehøjden?

Brug indstillingshåndtaget til højre for førersædet. Sænk håndtaget for kortere klipning, hæv det for højere klipning. Den anbefalede normale højde er 4-5 cm (trin 2 eller 3).

Hvad er kapaciteten af opsamlingskurven?

Standard opsamlingskurven har en kapacitet på 220 liter. En model på 300 liter fås som tilvalg.

Hvordan tømmer jeg opsamlingskurven uden at stige af plæneklipperen?

Træk kurvens betjeningshåndtag mod dig, skub derefter håndtaget fremad for at åbne kurven. Før derefter håndtaget tilbage, indtil kurven låser i tømt position.

Kan jeg bruge plæneklipperen på skråninger?

Ja, men kun på skråninger op til 10° (18%). Klip altid på tværs af skråningen, undgå pludselig opbremsning, hold lav hastighed og undgå skarpe sving.

Hvordan vedligeholder jeg klippekniven?

Kontroller kniven før hver brug for at sikre, at den er skarp og ikke beskadiget. Udskift den, hvis den er slidt. Brug kun originale AL-KO reservedels knive.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller brændstofniveauet, tændrøret, luftfilteret, og sørg for at parkeringsbremsen er aktiveret, og at klippebordet er deaktiveret. Se fejlfindingsskemaet i vejledningen.

Hvordan rengør jeg plæneklipperen?

Rengør efter hver brug med en klud, en børste eller en pensel. Brug aldrig højtryksrenser. Undgå at sprøjte vand på motor, transmission og lejer.

Hvor finder jeg reservedele?

Brug udelukkende originale AL-KO reservedele. Kontakt din autoriserede forhandler eller et serviceværksted.

Hvad er garantien på plæneklipperen?

Den lovmæssige garanti dækker fabrikationsfejl i den lovmæssige periode i købslandet. Sliddele (kniv, rem, filtre) er undtaget. Gem købsbeviset.

BRUGSANVISNING 1593.2 HDA Easy AL-KO

2.1 Tilsigtet brug 280
2.2 Forkert anvendelse 281
2.3 Symboler pa maskinen 281
2.4 Sikkerheds- og beskyttelsenusanordninger 281
2.5 Produktoversigt 282

3 Sikkerhedsanvisninger 283

3.1 Bruger 283
3.2 Personligt beskyttelseesudstyr 283
3.3Arbejdspladssikkerhed 283
3.4 Sikkerhed for personer, dyr og ting .... 283
3.5Maskinsikkerhed 284
3.6 Stojbelastning 284
3.7 Omgang med benzin og olie 284

4 Udpakning og montering af plaenetraktoren 284
5 Betjeningselementer 284

5.1 Standard instrumentbraat (01) 285
5.2Bremse-/koblingspedal 285
5.3 Gearbetjening (korehastighed) 285
5.4 Fodhydrostatgear 285
5.5 Betjening af klippeværket. 285

6 Ibrugtagning 286

6.1 Kontrol af klippeværket 286
6.2 Oliepafyldning 286
6.3 Brændstofpafyldning 286
6.4 Kontrol af dæktrykket 286
6.5 Pabygning af graesopsamlingsbeholderen 286

6.6 Kontrol af sikkerhedsanordningerne ..287

6.6.1 Kontrol af parkeringsbremsens kontakt 287
6.6.2 Kontrol af klippeværskontakten . 287

6.6.3 Kontrol af saedekontakten 287
6.6.4 Kontrol af kontakten til graesop-samlingsbeholderen.. 288
6.6.5 Kontrol af udkastkanalens kontakt 288

7 Betjening af traktoren 288

7.1 Forholdsregler, der altid skal tages ...288
7.2 Anvendelse at tilbehør. 288
7.3 Skubning af plaenetraktoren 288
7.4 Start og sluk motoren 289
7.5 Korsel med tractoren 289

7.5.1 Forberedelse af korsel ved temperaturer under 10^ 289
7.5.2 Korsel med fodhydrostatgear.....289
7.5.3 Korsel og klipning på skraninger..290
7.5.4 Klipning med plænetraktoren .....290

8 Rengoring af plaenetraktoren 291

8.1 Rengoring af graesopsamlingsbeholder 292
8.2 Rengoring af hus, motor og gearkasse 292
8.3 Rengoring af udkastkanalen.. 292

10.1 Vedligeholdelsesplan 293
10.2 Smoreskema 294
10.3 Hjulskift 294
10.4 Startbatteri 294
10.5 Afmontering af klippeværket. 295
10.6 Udskiftning af kileremme 295

11 Opbevaring. 295
12 Hjaelp ved fejl 296
13 Garanti. 298

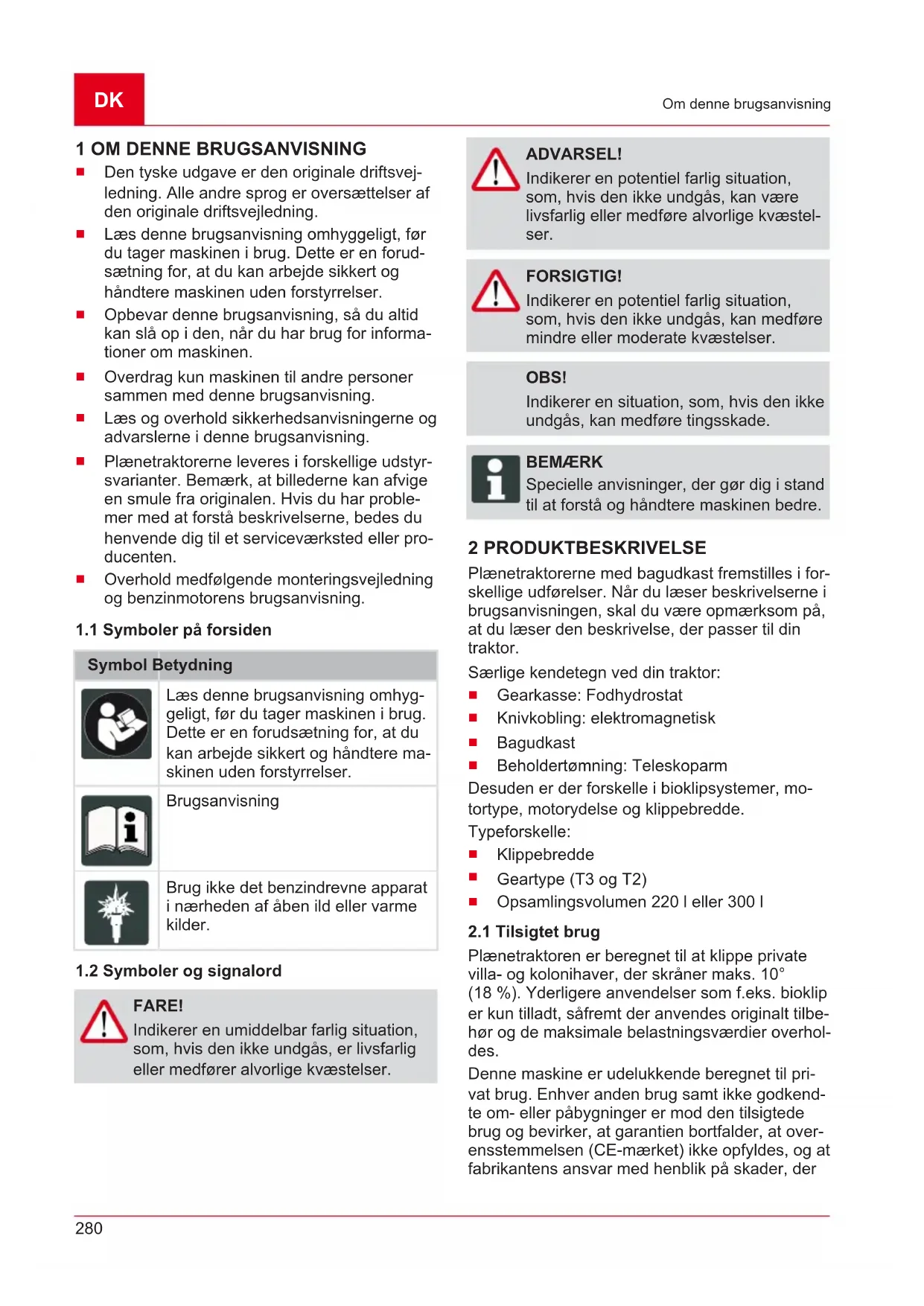

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Laes denote brugsanvisning omhyggeligt, for du tager maskinen i drug. Dette er en forud-saetning for, at du kan arbejde sikkert og handtere maskinen ut den forstyrelser.
Opbevar donne brugsanvisning, sa du altid kan sla op i den, nar du har brug for informationer om maskinen.
Overdrag kun maskinen til andre personer sammen med/DDne brugsanvising.
Laes og overhold sikkerhedsanvisningerne og advarslerne i donne brugsanvising.
- Plænetraktorne leveres i forskellige udstyr-svarianter. Bemærk, at billedderne kan afvige en smule fra originalen. Hvis du har proble-mer med at forsta beskrivelserne, bedes du henvende dig til et serviceværksted eller producenten.
Overhold medfolgende monteringsvejledning og benzinmotorens brugsanvising.

1.1 Symboler på forsiden

Symbol Betydning

Laesiennebrugsanvisningomhyggeligt,for du tager maskinen i brug. Dette er en forudsætning for,at du kan arbejde sikkert og handtere maskinen uden forstyrelser.

Brugsanvisning

Brug ici det benzindrevne apparat i nærheden af aben ild ell ervarme kilder.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medforer alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan��e livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEM/ERK

Specielle anvisninger, der gør dig i stand til at forsta og handtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Plaenetraktorne med bagudkast fremstilles i forskeilige udforelser. Nár du læser beskrivelserne i brugsanvisningen, skal du vare opmaerksom pa, at du læser den beskrivelse, der passer til din traktor.

Desuden er der forselle i bioklipsystemer, mortotype, motorydelse og klippebredde.

Typeforskelle:

Plaenetraktoren er beregnet til at klippe private villa- og kolonihaver, der skraner maks. 10^ (18%). Yderligere anvendelse som f.eks. bioklip er kun tilladt, safremt der anvendes originalt tilbehør og de maksimale belastningsværddier overholdes.

Denne maskine er udelukkende beregnet til privat drug. Enhver anden drug samt ikke godkende om-ller pabygninger er mod den tilsigtede drug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-mærket) ikke opfyldes, og at fabrikantens ansvar med henblick på skader, der

pafores brugeren aller udenforstaende, bortfaler.

2.2 Forkert anvendelse

Plænetraktoren er/DD fremstillet med henblick pa erhvervsmæssig anvendelse i offentlige parker, sportsanlæg eller land- og skovbrug.

ADVARSEL!

Fare ved overbelastning af plænetraktoren!

När der anwendes anhaenger, skal du vare særigt opmaerksom pa, at de tiladte værdier for trækbelastninger som stigninger/fald ikke overskrides. Hvis disse værdier overskrides, er der fare for at overbelaste traktorens fremseydelse med deraf følgende farlige situationer!

BEMERK

Husk, at plænetraktoren ikke er indregistreret, og at den dermed ikke køre på offentlige gader og veje!

2.3 Symboler på maskinen

Laes brugsanvisingen for ibrugtagning!

Mens der klippes, skal alle andre, særigt bo: n og dyr, holdes væk fra arbejdso MRdet.

Tag taendingsnoglen ud for vedligeholdelses- og reparationsarbejde!

OBS! Fare Hold hænder og fdder væk fra klippeværket!

Kør aldrig på arealer, der skrainer mere end 10^ (hældning på 18 % )!

Fare: Ingen adgang her!

Fare for skoldningPGA ground af varme overflader under afskaerningen!

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL!

Enhver betjening af plaenetraktoren er forbidt, hvis beskyttelsesanordningerne er blevet fjernet ell er aendret. Defekte beskyttelsesanordninger skal omgaende repareres ell erudskiftes!

Beskyttelsesanordninger er især:

Bremsekontakter
Klippeværskontakter
Græsopsamlingskontakter
Saedekontakter
Klippevaerksafdaekninger
Afbrydere til udkastkanal

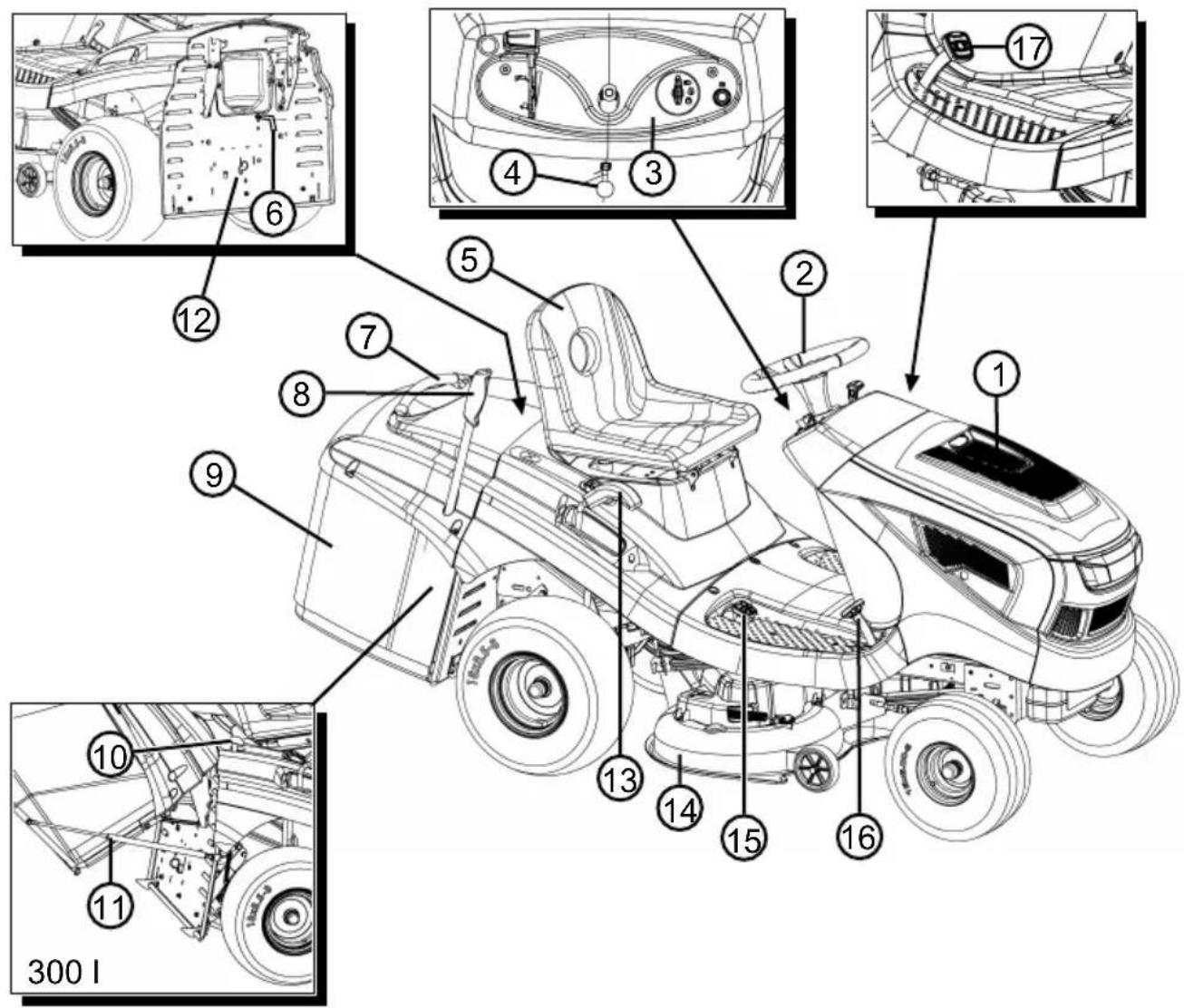

2.5 Produktoversigt

1 Motorhjelm 10 Opsamlingsbeholderlås (kun 300 l)
2 Rat 11 Holdeanordning med gasfjeder
3 Instrumentbrat 12 Gear bypass
4 Parkeringsbremsearm til bremsepedal 13 Indstilling af klippehjde
5 Førersæde 14 Klippeværk
6 Græsniveauindikator 15 Gearaktivering bak
7 Holdegreb til græsopsamlingsbeholder 16 Gearaktivering fremad
8 Betjeningsarm til graesopsamlingsbeholder 17 Bremsepedal
9 Græsopsamlingsbeholder

3 SIKKERHEDSANVISNINGER

FARE!

Livsfare samt fare for alvorlige kvæstelser!

Manglende kendskap til sikkerhedsanvisningerne og betjeningsanvisningerne kan medfrole meget alvorlige kvastelseramt vare livsfarlige.

Overhold alle sikkerhedsanvisninger og betjeningsanvisninger i nærverende brugsanvisning samt i brugsanvisningerne, som der henvises til, for apparatet bruges.
Opbevar alle medfologende dokumenter til fremtidig brug.

3.1 Bruger

Børn under 16 År og personer, der ikke har[I]est brugsanvisningen, på ikke bruge maskinen. Overhold eventuelle nationale sikkerhedsbestemmelse vedrørende brugerens minimumsalder.
- Maskinen må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.

3.2 Personligt beskyttelseesudstyr

For at undgå kvæstelser på krop og lemmer samt horeskader skal der bæreres saerligt toj og beskyttelsesudstyr.
Toget skal vare formalstjenligt (taetsiddende) og ma化进程 hvide bevgelssesfriheden. Bae altid harenet, hvis du har langt hare. Bae aldrig Iost toj ell er tilbehør, som kan blive trukket ind i apparatet, f.eks. halstorklaeder, vidde skjorter ellere lange halskæder.

Det personlige beskyttelsesudstyr bestar af:

Horevaern og beskyttelsesbriller
Lange bukser og fast skotog
Beskyttelseshandsker

3.3 Arbejdspladssikkerhed

Arbejd kun i dagclys ell er i effektiv kunstig belysning.
Apparatet maku kun drives pa et fast og plant underlag og ikke skræninger.
Sorg for stabilitet.

3.4 Sikkerhed for personer, dyr og ting

• Brug kun maskinen til de opgaver, den er beregnet til. Hvis maskinen ikke bruges som til-sigtet, er der risiko for kvæstelser og tingsskader.

Brugeren er ansvarlig for eventuelle ulykker på andre personer og disses ejendom.
Hold uvedkommenende væk fra fareområdet.
Tænd kun for maskinen, när der ikke opholder sig personer og dyr i arbejdsområdet.
Overhold en sikkerhedsafstand til personer og dyr. Sluk for maskinen, hvis personer ell er dyr nærmer sig.
Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag/DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD: Tag-DD
Hold aldrig motorens udstodningsstrale mod personer og dyr samt brandfarligeprodukter og genstande.
Grib aldrig ind i indsugnings- og luftgitteret,纳税 motoren er i gang. Der er fare for kvæstelser på de roterende maskindele.
Sluk altid for maskinen, nar den ikke skal bruges. F.eks. nár arbejdsmrådet forlades, ved service og vedligeholdelse, nar benzin/olieblandingen hældes på maskinen.
Slå ikke graes i tordenvejr. Der er ingen beskyttelse mod lynnedslag.
Klip altid pa tvaers af skräningen.
Plaenetraktoren kan forarsage svare kvæstelser i kraft af sin eigenvægt. Nár plaenetraktoren læsses af uller pa et kretj aller en anhænger med henblick pa transport, skal der udvises saerlig forsigtighed.
Denne plænetraktor på ikke bugseres. Brug et egnet koretøj, hvis plænetraktoren skal Transporteres på offentlige gader og veje.
- Plænetraktoren må ikke betjenes i)darligt ventilerede arbejdssområder (f.eks. garage). Udstødningsgassen indeholder gftig kulilte samt andre skadelige stoffer.
Sluk for maskinen i tilfaelde af en ulykke for at undgå yderligere kvæstelser og tingsskader.
- Brug aldrig maskinen med slidte eller defekte dele. Slidte eller defekte maskindele kan forårsage alvorlige kvæstelser.
- Brug kun originale reservedele og originalt tilbehør.
Før brug: Kontroller alle sikkerhedsanordninger, som er beskrevet i/DDne manual.
Opbevar maskinen Eden for børns rækkevidde.
Giv boern ogUNE besked om, at de ikke må lege med maskinen.

3.5 Maskinsikkerhed

• Brug kun apparatet under følgende betingelser:

Apparatet er elle beskidt.
Maskinen er ikke beskadiget.
Alle betjeningselementer fungerer.

Overbelast ikke apparatet. Den er beregnet til lette arbejder i privat område. Overbelastning fører til beskadigelse af maskinen.
- Brug aldrig apparatet med slidte eller defekte dele. Udskift altid defekte dele med originale reservationele fra fabrikanten. Bruges maskinen med slidte eller defekte dele, kan garantikrav ikke gøres gældende over for fabrikanten.
Reparationer ma kun gennemfores af kompetente fagværksteder ull vores serviceaf-delinger.

3.6 Stjbelastning

Stojbelastning kan ikke undgås helt med maskinen. Brug den stojende maskine på tilladte tidspunkter. Overhold hviletider, og begræns arbejdets varighed til det ndvendigste. For din egen personlige beskyttelse og for at beskytte personi iærheden, skal der bruges horeværn.

3.7 Omgang med benzin og olie

Der dannes en eksplosiv atmospare, hvis benzin-/luft-blandingen siver ud. Antaendelse, eksplosion og brand kan medfore alvorlige kvastelser og vare livsfarlig ved ukorrekt handtering af brændstoffet. Overhold følgende:

Rygning er forbudt, nár benzinen händteres.
Handter kun benzin udendørs og aldrig i likkede rum.
Overhold altid ffolgende regler.

Transporter og opbevar kun benzin og olie i beholderde, der er godkendt til dette formal. Sorg for, at børn ikke kan få adgang til opbevaret benzin og olie.
Forebyg forurening af jorden (miljobeskyttese) ved at sorge for, at der icke trænger benzin og olie ned i jorden. Brug en tragt til pa-fyldningen.
Fyld aldrig brændstof på maskinen i lukkede rum. Benzindampe kan samle sig på gulvet og derved forårsage antændelse eller endda en eksplosion.

Tør spildt benzin af maskinen eller gulvet. Lad tekstiler, som er blevet brugt til optørring af benzinen, tøre på et sted med god ventilation, inden du bortskafferppe tekstiler. I modsat fald kan der ske spontan selvændelse.
Er benzin blevet spildt, dannes der benzindampe. Start derfor aldrig maskinen pa dette sted, men mindst 3 m væk.
Undgå hudkontakt med mineralske olieprodukter. Indänd ikke benzindampe. Bær altid beskyttelseshandsker under pafyldningen af brændstoffet. Skift beskyttelsestøj regelmæssigt, og fæ det renset.
Sorg for, at dit toj/DDke kommer i kontakt med benzinen. Hvis der er kommet benzin pa dit toj, skal du skiffe toj omgaende.
Fyld aldrig benzin pa maskinen, mens motoren er i gang ell er varm.

4 UDPAKNING OG MONTERING AF PLÄENETRAKTOREN

Overhold medfolgende monteringsvejledning, der anviser, hvordan tractoren pakkes ud og monteres.

BEM/ERK

Overhold ogsa den medfalgende brugsanvisning til benzinmotoren.

ADVARSEL!

Plaenetraktoren mä ikke betjenes, forden er monteret fuldstændigt!

Udfor alt monteringsarbejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du sporge en fagmand, om plaenetraktoren er korrekt monteret, for du tager den i brug.

Kontroller, at alle sikkerheds- og beskyt-telsesanordninger er tilstede og funge-rer!

5 BETJENINGSELEMENTER

I det ffolgende beskrives de betjeningselementer, der horer til en plaenetraktor med bagudkast. Nar du laeser beskrivelserne i brugsanvisningen, skal du vare opmaerksom pa, at du laeser den beskrive, der passer til din traktor.

5.1 Standard instrumentbraat (01)

Regulering af motorens omdrejningstal (01/2)

BEM/ERK

Husk, at du pavirker hastigheden, nár du aktiverer regulatoren under kørslen!

Regulator med integreret choker:

Ved at forskyde regulatoren (01/2) øges ellersænkes motorens omdrejningstal. I den overste stilling slas chokeren til.

Aktivering af choker: Skub regulatoren helt op til choker-symbolet. Denne positi-on bruges udelukkende til at starte motoren.

Bemerk: Nogle traktorvarianter er udstyret med en separat choker-knap (01/1) pa instrumentbrættet. For at starte traktoren skal这部分 knap ogsa aktiveres. Nar motoren körer, skal knappen skubbes langsomt tilbage igen!

Tændingslås (01/3, 05)

Stilling Funktion

0 Motoren slukket.

Tændingsnøglen kan trækkes ud.

I Lygterne taendes.

När motoren er startet, taendes lyg-terne i/DDne stilling.

II Driftsilling, nar motoren er i gang.

III Startstilling for at starte motoren.

Slip taendingsnoglen, sa snart motoren er i gang. Sfjedrer den tilbagetil driftsstilling II.

5.2 Bremse-/koblingspedal

Bremse:Nar du trader fremse-/koblingspedalen (03/1) helt ned, aktiveres bremsen på gearkassen, og traktoren fremser.
- Parkeringsbremse: Når du trækker parkeringsbremsearmen (03/1) opad, mens du holder fremse-/koblingspedalen (03/2, 01/5) nede, lases bremserne. Når du træder på pedalenigen, lønsnes bremsen.

5.3 Gearbetjening (korehastighed)

Plaenetraktoren er udstyret med et fodhydrostatisk gear.

I højre side er der to separate pedaler til fremadog bagudkørsel.

Køreret- ning	Beskrivelse
Fremad Træd på den forreste pedal (02/1) for at køre fremad.
Bak Træd	på den bageste pedal (02/2) for at køre baglæns. Bemærk: Når du træder på bagud- kørselspedalen, slukkes der for klip- peværket. Klippefungtion ved bagudkørsel: se kapitel 7.5.4.2 "Klippefungtion ved bagudkørsel", side 290.

5.4 Fodhydrostatgear

Fodhydrostatgearet aktiveres med to pedaler (02/1 og 02/2).

For at starte skal du forst lnsne parkeringsbremsen (01/5), mens motoren korer, og sa traede pa pedalen (02/1) for at kore fremad ellr pa pedalen (02/2) for at kore baglens. Jo laengere du traeder pedalen ned, desto hurtigere korer du i den valgte retning.

Fremadkorsel:Traed pa den forreste pedal (02/1).

Bakning:Træd pá den bageste pedal (02/2).

5.5 Betjening af klippeværket

Indstilling af klippehjde

Traktorens klippeværk kan indstilles til forskellige højder med justeringshandtaget (04/1) til hjre for førersædet.

1. Bevæg indstillingsarmen (04/1) i den ønske de retning. Nár handtaget bevæges nedad, bliver klippehøjden lavere, og nár den bevæges opad, øges klippehøjden.

Tilkobling af klippevarket

Elektrisk tikkobling: Der er en kontakt (04/2) til højre ved sider af førserædet. Tænd for klippveerket hermed.

6 IBRUGTAGNING

ADVARSEL!

Plaenetraktoren ma ikke betjenes, forden er monteret fuldstændigt!

Udfor alt monteringsarbejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du sporge en fagmand, om plaenetraktoren er korrekt monteret, før du tager den i brug.

Kontroller, at alle sikkerheds- og beskyt-telsesanordninger er tilstede og funge-rer!

6.1 Kontrol af klippevarket

För du bruger plænetraktoren, skal du altid kontrollere visuelt, om klippeværktøjet, fastgørelsesboltene og hele klippeenheden er slidt eller beskadiget. For at undgå ubalance skal slidte eller beskadigede knife udskiftes med nye.

6.2 Oliepafyldning

För du tager plænetraktoren i brug første gang, skal der fyldes olie på. Følg motorproducentens vegledning. Husk ögså at kontrollere oliestanden med jævne mullemrum og eventuelt fylde mere olie på.

6.3 Brændstofpafyldning

ADVARSEL!

Fare ved handtering af brandstof!

Brændstof er yderst braendbart! Brændstoftanken mA kun fyldes op ude i det fri! Rygning forbudt! Tank ikke op, mens motoren er i gang eller varm!

Brug en tragt aller et pafyldningsrør, nar der tan-kes op, sa der ikke spildes brændstof på motoren, huset aller jorden.

Af sikkerhedsgrunde skal dakslet til brændstoft-anken og andre tankdæksler udskiftes, hvis de har taget skade.

Hvis der er lobot brændstof over, ma motoren ikke startes. Traktoren skal fjernes fra det sted, hvor brændstoff er lobot ud, og det spildte brændstof skal torres godt af pa jorden, motoren og huset med en klud.

Undgå at starte, indtil brændstofdampene er dampet væk.

Opbevar kun brændstoffet i fertil egnede beholderè.

Brug blyfri benzin, min. ROZ 91.

Fyld tanken op

1. Sluk i givet fald for motoren, og træk for en sikkerheds skyld taendingsnøglen ud.
2. Vent, indtil motoren er kølet noget ned (eksplosionsfare ved antændt brændstof!).
3. Abn motorhjelmen.
4. Abn tankdakslet (06/1), og fyld brændstof pa.

Bemerk: Undga at overfylde brændstoftanken!

1. Luk tankdaekslet (06/1).
2. Luk motorhjelmen.

6.4 Kontrol af dæktrykke

Kontroller dæktrykkekt med jævne mellemrum.
Se det paka rveede lufttryk pa daekkene (anbefaling 1 bar).

BEM/ERK

1 PSI = 0,07 bar.

Daktrykket kan kontrolleres med en almindelig fodluftpumper, og der kan pumps mere luft i.

6.5 Påbygning af græsopsamlingsbeholderen

Plaenetraktorne leveres med en graesopsam-lingsbeholder. Bemerk, at billederne kan afvige en smule fra originalen.

Indstilling af græsopsamlingsbeholderens niveaindikator

Niveauindikatoren afgiver et lydsignal, nár graesopsamlingsbeholderen skal tommas.

Niveauindikatoren kan indstilles i 6 positioner til materialets egenskaber. Er materialet tort, saettes niveuindikatoren i de lavere positioner. Er materialet vadt aller fugtigt, skal niveaundikatoren indstilles hjere. Dette andrer fyldemaengden i graesopsamlingsbeholderen.

1. Sluk for motoren se kapitel 7.4 "Start og sluk motoren", side 289.
2. Tag graesopsamlingsbeholderen af se kapitel 8.1 "Rengoring af graesopsamlingsbeholder", side 292.
3. Indstil niveauindikatoren (07/1) til materialet (07/a), indtil den gar i hak i den onskede position.
4. Sæt græsopsamlingsbeholderen på pladsigen se kapitel 6.5 "Pábygning af græsopsamlingsbeholderen", side 286.

Montering af graesopsamlingsbeholer (220 l)

1. Hold græsopsamlingsbeholderen i grebet (08/1) med den ene hare, og den,anden harep holdeabningen pa bagsiden (08/2).
2. Anbring græopsamlingsbeholderen symmetrisk på føringen (08/3). De to markeringer, den ene på huset og den,anden på græopsamlingsbeholderen, skal vende mod hinanden.
3. Vip graesopsamlingsbeholderen en smule fremad med den,anden hand (08/a),s a den forreste del af graesopsamlingsbeholderen gar i indgrep.
4. Vip derefter graesopsamlingsbeholderen ned-adigen (08/b).
5. Kontroller, om graesopsamlingsbeholderens sidder som den skal.

Montering af graesopsamlingsbeholer (300 l)

1. Fastgör gasfjederen på græsopsamlingsbe- holderens spændeband (11/1).
2. Hold græsopsamlingsbeholderen i grebet (08/1) med den ene hand, og den,anden hand på holdeabningen på bagsiden (08/2).
3. Anbring græsopsamlingsbeholderen symmetrisk på føringen (08/3). De to markeringer, den ene på huset og den,anden på græsopsamlingsbeholderen, skal vende mod hinanden.
4. Vip graesopsamlingsbeholderen en smule fremad med den,anden hand (08/a),sa den forreste del af graesopsamlingsbeholderen gar i indgreb.
5. Vip derefter græsopsamlingsbeholderen ned-adigen (08/b).
6. Kontroller, om graesopsamlingsbeholderens sidder som den skal.
7. Fastgør gasfjederen på traktorchassisets fastgorelsespunkter (11/2).

6.6 Kontrol af sikkerhedsanordningerne

Sikkerhedsanordningerne skal altid kontrolleres, inden plænetraktoren startes.

ADVARSEL!

Fare ved kontrol af sikkerhedsanordningerne!

Sikkerhedsanordningerne ma kun kon trolleres fra fdrsedet, og kun nar der icke er andre personer ell dyr i naehen den!

Udfør alle kontroltrin pa et jævnt underlag, sá plænetraktoren ikke ruller utilsigtet.

6.6.1 Kontrol af parkeringsbremsens kontakt

Parkeringsbremsens kontakt sikrer, at motoren kun kan startes, nar parkeringsbremsen er trukket.

Forudsaetning: Motoren er slukket.

1. Sæt dig på førpersædet.
2. Løsn parkeringsbremsen ved at træde på fremsepedalen (03/1).
3. Forsog at starte motoren (taendingsnøgle i position III) (05).

BEM/ERK

Motoren pågressive starte!

6.6.2 Kontrol af klippeværskontakten

Klippeværskontakten sikrer, at motoren/DDke kan startes, narklippeværket er slaet til.

1. Motoren er slukket.
2. Saet dig pa førersædet.
3. Traed pa bremsepedalen (03/1), og aktiver parkeringsbremsen (03/2, 01/5).
4. Sla klippevaerket til.
5. Forsog at starte motoren (taendingsnøgle i position III) (05).

BEM/ERK

Motoren pågressive starte!

6.6.3 Kontrol af sadekontakten

Sædekontakten sikrer, at motoren slar fra, sasnart der ikke sidder nogen på førersædet, mensklippeværket er slæt til.

1. Sæt dig på førserædet.
2. Traed pa bremsepedalen (03/1), og aktiver parkeringsbremsen (03/2, 01/5).
3. Start motoren, og lad den kore med maksimalt omdrejningstal.
4. Slå klippevaerket til.
5. Tag vægten af sædet ved at rejse dig (stig ikke af!).

BEM/ERK

Motoren skal sla fra!

6.6.4 Kontrol af kontakten til græsopsamlingsbeholderen

Kontakten til græsopsamlingsbeholderen sikrer, at motoren slar fra, sāfremt graesopsamlingsbeholderen ikke er sat korrekt i, mens klippeværket er slæt til.

1. Sæt dig på førersædet.
2. Træd på bremsepedalen (03/1), og aktivér parkeringsbremsen (03/2, 01/5).
3. Start motoren, og lad den kore med maksimalt omdrejningstal.
4. Slå klippevaerket til.
5. Løft græsopsamlingsbeholderen en smule, eller aktiver abningskontakten.

BEMAERK

Motoren skal sla fra!

6.6.5 Kontrol af udkastkanalens kontakt

Kontakten til udkastkanalen sikrer, at plænetraktoren/DDKE kan startes,hvis udkastkanalen er taget af.

1. Tag graesopsamlingsbeholderen af.
2. Fjern udkastkanalen (15):

Løsn øjeskrueerne (15/1).
Træk udkastkanalen (15/2) et stykke ud.

1. Sæt dig på førersædet.
2. Træd på bremsepedalen (03/1), og aktivér parkeringsbremsen (03/2, 01/5).
3. Start motoren.

BEMERK

Motoren pågressive starte!

7 BETJENING AF TRAKTOREN

ADVARSEL!

Fare, hvis foreren ikke har tilstrække-ligt kendskap til plænetraktoren!

Laes brugsanvisingen grundigt igennem, for du starter!

Vær især opmærksom pa sikkerhedsanvisningerne!

Udfor alt monteringsarbejde og alt arbej de i forbindelse med ibrugtagningen samvittighedsfuldt. Sporg producenten i tvivilstilfaelde!

7.1 Forholdsregler, der altid skal tages

Brug altid solidt fodtj og lange bukser, nardu klipper. Klip aldrig barfodet ell er med abne sandaler.
Kontroller omhyggeligt terrænet, hvor plæne-traktoren skal bruges, og fjern alle sten, grene, tråde, knogler og andre fremmedlegemer, som plæneklipperen kan gribe og slynge bort. Vær och opmaerk som på fremmedlegemer, mens du klipper.
Udfør alt arbejde, der beskrives i forbindelse med ibrugtagningen. Dette gæelder især kon-trol af sikkerhedsanordningerne.
Hvis der skal trækkes laes, skal anhengeranordningen bruges. Overskrid ikke støtelasten.
Det er ikke tilladt at Transportere genstandepa plænetraktoren!

7.2 Anvendelse af tilbehør

ADVARSEL!

Fare ved anvendelse af forkert tilbehør eller forkert anvendelse af tilbehør!

Brug altid traktorproducentens originale tilbehør!

Overhold anwendelsesforskrifterne i den relevante brugsanvisning!

Hvis der anwendes化进程 tilbehør, aller hvis tilbehøret anwendes forkert, kan der optræde fremementer for brugeren og andre. Plænetraktoren kan overbelastes. Dette kan.fore til alvorlige ulykker.

7.3 Skubning af plaenetraktoren

FORSIGTIG!

Fare ved skubning pa skräninger!

Plænetraktoren må kun skubbes på vandrette arealer! Plænetraktoren kan rulle ukontrolleret ned ad skråninger.

Med fodhydrostatgear

Bypass-armen (12/1) sidder på bageste hjulkasse til højre. Frigorelse af bypasset:

1. Træk bypass-armen (12/1) ud, aller vip den op, og sæt den fast.

2. Løsn bremsen. Nu kan plænetraktoren skubbes.

3. Bypass-armen (12/1) tilbagestilles after skub-ning for at sætte den hydrostatiske gearkasse i Funktionigen.

Fare for kvæstelser ved lynnedslag

Maskinen er ikke beskyttet mod lynned-slag.

Slå ikke græs i tordenvejr.

Start motoren

1. Sæt dig på førserædet.
2. Træd bremsepedalen i venstre side (03/1) helt ned, og lás den med parkeringsbremsearmen (03/2).
3. Forvis dig om, at klippeværket IKKE er slaet til. Kontroller vippekontaktens (04/2) stilling.
4. Flyt regulatoren (01/2) til motoromdrejnings-tallet op til overste anslag. Afhengigt af ud-styrsvarianten er der her et chokersymbol. Hvis ikke, trækkes den separate chokerknap ud (01/1).
5. Stik taendingsnoglen i taendingslasen (01/3, 05).
6. Drejændingsnøglen i position "III", og hold den der, indtil motoren gär i gang. Bemærk: For at skåne startbatteriet bør startforsogget ikke vare længere end ca. 5 sekunder.
7. Slip derefter taendingsnoglen, der automatisk fjedrer tilbage til position "I".
8. Flyt regulatoren (01/2) til motoromdrejnings-tallet til driftsstilling. Ved udstyrsvariant med chokerknap trykkes donne ind igen (01/1).

Sluk motoren

1. Slå klippeværket fra (04/2).
2. Flyt regulatoren (01/2) til motoromdrejnings-tallet til tomgangsstilling.
3. Traed bremsepedalen (03/1) helt ned, og las den med parkeringsbremsearmen (03/2).
4. Drej taendingsnoglen (05) til position "0".
5. Traek taendingsnoglen ud.

ADVARSEL!

Nár du slukker motoren, skal du vare opmaerksom pa, at varme motordele som f.eks. lyddæmperen ikke kan an-tænde genstande eller materialer i naerheden!

7.5 Korsel med traktoren

ADVARSEL!

Fare, hvis hastigheden ikke tilpasses forholdene!

Kør saerligt langsom til at begynde med for at vænne dig til traktorens køre- og fremseadfaerd.

Hver gang du skifter retning, skal korehastigheden sakenkes, sa du altid har kontrl over plaenetraktoren, og sa den icke kan vaelte!

Din traktor drives frem af et fodhydrostatgear.

7.5.1 Forberedelse af korsel ved temperaturer under 10^

1. Forvis dig om, at klippeværket IKKE er slæt til. Kontroller samtidigt vippekontakten (04/2).
2. Start motoren, og lad den kore varm i ca. 30 sekunder for at optimere gearolieviskositeten. Derefter kan du kore med tractoren. Klippevarket skal forst slas til, när motoren har varet i gang i nogle minutter.

7.5.2 Korsel med fodhydrostatgear

1. Traed bremsepedalen (03/1) helt ned, og las den med parkeringsbremsearmen (03/2).
2. Indstil klippeværket på højeste klippehøjde (04/1).
3. Start motoren.
4. Traed pa bremsen (03/1).
5. Traed langsomt på fodpedalen til den ønske de køreretning:

Fremad:Fodpedal (02/1)
Bak:Fodpedal (02/2)

1. Jo laengere du traeder pedalen ned,除去 korer hurtigere korer traktoren i den valgte retning.
2. For at stoppe skal du slippe fodpedalen og traede pa bremsepedalen (03/1).

BEMERK

Nár du gár væk fra traktoren, skal du al-tid huske at trække parkeringsarmen, mens bremsepedalen er tradt ned, sá traktoren ikke kan rulle væk!

Fare ved korefejl paskraninger!

Der skal udvises særlig forsigtighed ved kørsel på skræninger! Der er ingen "sikre" skræninger.

Vær især opmaerk som på folgende sikkerhedsanvisninger!

Hvis hjulene glider rundt, eller hvis traktoren ikke kankommen op ad en skråning, skal klippeværket og pabygningsenhederne kobles fra. Forlad derefter skråningen ved at kore langsom i lige linje.

En fuld graesopsamlingsbeholder ogermed sin vegt faren for, at plaenetraktoren vaelter!

Kør aldrig på arealer, der skråner mere end 10^ (hældning på 18%). Eksempel: Det svarer til en højdeforskel på 18 cm pr. meter.
Kor altid roligt.
Brems altid roligt.
Hold en lav korehastighed.
Kør ikke på tværs af en skråning.
Accelerer化进程 for kraftigt.
Styr altid roligt.

7.5.4 Klipning med plænetraktoren

For at opnå et pænt og rent klipperesultat skal korehastigheden tilpasses plænens beskaffenhed. Vælg maks. 2/3 af den mulige hastighed pa pedalen, nár du klipper. Traktorens maksimale hastighed er udelukkende beregnet til korsel, nár klippeværket er slæt fra.

Klippehøjden er normalvis 4-5 cm. Dette svarer til 2. eller 3. trin på højdeindstillingen (04/1). Hvis græsset er fugttigt aller vådt, skal der køres med hjere klippehøjde.

Hvis graesset er meget hjt, er det en god ide at klippe ad to omgange. Første gang du klipper, skal du indstille klippeværket pa den maksimale klippehjde. Ved anden omgang, kan du sa indstille pa den onskede hjoje.

7.5.4.1 Tilkobling af klippeværket

BEM/ERK

Klippeværket ma først slas til, nar motoren er kort varm i ca. et minut.

När klippeværket slas til, bør plænetraktoren ikke stå i højt graes.

1. Start motoren.
2. Flyt regulatoren (01/2) til motoromdrejnings-tallet til driftsstilling.
3. Indstil klippeværket pa højeste klippehøjde med handtaget (04/1).
4. Slå klippeværket til med vippekontakten (04/2) (position "l").
5. Indstil klippeværket til den ønskede klippehøjde med handtaget (04/1).
6. Kør nu med plænetraktoren.

7.5.4.2 Klippefungtion ved bagudkorsel

BEM/ERK

Nár du traeder på bakkørsspedalen, slukkes der for klippeværket.

1. Tryk på knappen "Klipning i bakgear" (01/4), og traed på pedalen (02/2) til bagudkørsel inden for 5 sekunder.

ADVARSEL!

Nár du klipper i bakkörsel, skal du se dig godt for bagud.

Klip kun i bakkorsel, hvis det er nodven-digit!

7.5.4.3 Frakobling af klippeværket

ADVARSEL!

Fare ved afterløbende knife!

En roterende/afterllobende kniv kan skare hender og fdder! Hold derfor hender og fdder væk fra klippeværktog Jet!

1. Slå klippeværket fra med vippekontakten (position "0") (04/2).

Klippeværket kan bade slas fra, nár traktoren star stille, og nár den kører.

ADVARSEL!

Fare for personskader ved udslyngede genstande!

Ved krydsning af arealer med grus ellerskaerver kan der blive trukket genstande ind i klippevarket, som derefter slynges ud.

Slå altid klippeværket fra, nár du ikke körer på græs.

7.5.4.4 Tømning af græsopsamlingsbeholderen

BEM/ERK

När græsopsamlingsbeholderen er fuld, lyder der et akustisk signal. Nu er det pa højé tid at tomxte beholderen.

Græsopsamlingsbeholderen kan tommas fra førersædet.
Hvis græsopsamlingsbeholderen klappes op eller tages af, mens klippeværket er slæt til, slar motoren fra.
Hvis graesopsamlingsbeholderen ikke er sat ordentlich i, kan klippevaerket ikke slås til.

Tömming af græsopsamlingsbeholden med aktiveringsarm

1. Træk aktiveringsarmen (09/1) ud af graesop-samlingsbeholderen (09/a).
2. Tryk armen i köreretningen, hvorved graesop-samlingsbeholderen abnes (09/b).
3. Bevæg græsopsamlingsbeholderen bagud med armen (10/a), indtil beholderen gär i ind-greb (10/b).

7.5.4.5 Bioklip

For at opnà et optimaltresultat af bioklipningen bør plænen slås regelmæssigt (ca. 1 til 2 gange om ugen). I den forbindelse skal der skæres 1/3 af graëssets højde af (f.eks. ved 6 cm græs skæres der 2 cm af). Pá den MADE indarbejdes afklippet ordentlich i graesplænen.

Til alle plaenetraktorer fas en bioklipkile som ekstraudstyr.

Ombgning af bagudkast til bioklipfunktion

1. Fjern graesopsamlingsbeholderen.
2. Indsæt bioklipkilen (13/1) i udkastkanalen (13/2).
3. Fastgor de to spændeband (14/1) til øjeskru-erne (14/2).
4. Pahægt graesopsamlingsbeholderen.

7.5.4.6 Klippeinterval

Tag hensyn til, at græsset vokser forskelligt på forskellige tidspunkter. Det anbefales at[vælge et kortere klippinterval i begyndelsen af foraret.

Sæt klippeintervallet op, narr graesvæksten aftager i Iobet af Året.

Hvis plænen ikke kan slås i enperiode, skal du først vælgé en højere indstilling af klippehøjden og derpå slå den igen to dage senere med en lavere indstilling af klippehøjden.

7.5.4.7 Släning af højt græs

Nár græsset er blevet længere end sædvanligt,
eller hvis det er fugtigt, skal du slá plænen med
en højere indstilling af klippehøjden. Slá derpá
plænen ingen med den lavere, normale indstilling.

7.5.4.8 Vedligeholdelse af knivene

Sorg for, at knivene er skarpe i hele graessla-ningssaesonen for at undga, at graesstraene rives af og fragmenteres. Afrevne graesstra bliver brune i kanten. Demed forringes væksten, og plaenens modtagelighed over for sygdomme stiger.

Kontroller altid after brug, at knivene er skarpe, og om de viser tegn på slitage eller skader! Kontakt eventuelt et serviceværksted.
Hvis knivene skal udskiftes, ma der kun bruges originale reserveknife.

8 RENGØRING AF PLæNETRAKTOREN

Plænetraktoren skal rengøres med jævne mellemrum. Dermen opnås den optimale Funktion og en lang levetid.

Rengør plænetraktoren for vedhæftende snavs hver gang, den har vaeret i brug.

Brug ikke højtryksrencer til at*gore traktoren ren med.Vandstralen fra en højtryksrencer ullen haveslange kan beskadige el-systemet uller lejerne.

Pas pa, at saerigt motor, gear og omstyringsruller.
samt hele el-systemet icke kommer i kontakt med vand.

ADVARSEL!

Fare ved rengoring!

Ved alt rengøringsarbeje de gælder følgende forholsregler:

Sluk for motoren, og træk taendingsnoglen ud.
Traek taendrørshaeten/-erne af.
Beskyttelsesanordninger, der blev fjernet med henblik pa rengoring, skal sættes paigen after rengrin-gen.
FARE FOR FORBRAENDING: Rengør forst plænetraktoren, nr den er kølet af. Motor, gear og lyddæmpere er meget varme!
FARE FOR SNITSAR: Nár du arbej der på klippeværktøj, skal du passe på de skarpe knife. Ved klippeværktøj med flere skær kan en bevægelse af et klippeværktøj bevirke, at et andet klippeværktøj ogå beveiges!

8.1 Rengoring af graesopsamlingsbeholder

Tag græsopsamlingsbeholderen af, og skyl beholderen indvendigt og udvendigt med en vandslange. Fastsiddende smuds skal fjernes forsigtigt, f.eks. med en børste. Hvis græsopsamlingsbeholderen er beklaedt med stof, skal du passer på, at stoffet ikke tager skade.

BEM/ERK

Tom graesopsamlingsbeholderen for rengoring som beskrevet. En fuld graesopsamlingsbeholder er for tung til at den kan tages sikkert af.

Aftagning af en græsopsamlingsbeholer (220 I)

1. Sluk for motoren.
2. Løft græsopsamlingsbeholderen en smule.
3. Løft græsopsamlingsbeholderen op og ud.

Aftagning af en græsopsamlingsbeholder (300 I)

1. Sluk for motoren.
2. Løsn gasfjederen fra tractoren og fastgør donne på græsopsamlingsbeholderens holdere.
3. Loft graesopsamlingsbeholderen en smule.
4. Tag graesopsamlingsbeholderen af.

8.2 Rengering af hus, motor og gearkasse

OBS!

El-systemet kan tage skade af indtrangende vand.

Nár du rengør traktoren med vand, skal du passer pa, at der ikkekommen vand ind i el-systemet!

Motoren og alle lejer (til hjul, gear og knivlejer)
må ikke skylles med vand eller højtryksrenses.

Indtrangende vand i tandingssystemet, i karburatoren og i luftfilteret kan forarsage skader. Vand i lejerne kan fore til tab af smoremiddel og dermed til odelaggelse af lejerne.

Brug en klud, en fejekost, en lang pensel aller lignende for at fjerne urenheder og graesrester.

8.3 Rengoring af udkastkanalen

En regelmæssig rengöring sikrer, at klippehøjden fortsat er let at indstille.

Udkastkanalen bestar af to dele, der er skudt ind i hinanden. Den nederste del er fast forbundet med klippehuset. Den overste del kan trækkes ud med henblick på rengering.

1. Tag græsopsamlingsbeholderen af.
2. Fjern skruerne (15/1) til venstre og højre pa udkastkanalen.
3. Træk udkastkanalen (15/2) bagud gennem bagvæggen.
4. Rengør den øverste og nederste udkastkanal omhyggeligt.
5. Stik udkastkanalen ind bagvæggen. Pas pa, at den overste og nederste del fores ordentligt sammen.
6. Skru den fast med de to fastgorelssesskruer.
7. Montér grasopsamlingsbeholderen.

9 TRANSPORT

ADVARSEL!

Fare for atkommeniklemme,hvismaskinenvaleur!

Personer kankommen alvorligt til skade
paground af maskinens egenvaegt.

När maskinen læsses af ell er pa et koretj ell er en anhænger med henblik pa transport, skal der udvises største forsigtighed!

Nar plaenetraktoren Transporteres med transportenheder (f.eks. biltrailer), skal klippeværket un

derstøttes for at aflaste ophængen til klippeværket.

Sorg for, at transportmidlet har tilstrækkelig baevene, og at plænetraktoren er ordentlich sikret under Transporten.

10 SERVICE OG VEDLIGEHOLDELS

Ved alt vedligeholdelsesarbejde gælder følgende:

Sluk for motoren, og træk taendingsnøglen ud.
Træk taendrørshaetten/-erne af.
- Efter vedligeholdelsen skal fjernede beskyttesesanordninger saettes paigen.
FARE FOR FORBR/ENDING: Arbejd først på plænetraktoren,ningar den er kølet af. Motor, gear og lyddæmpper er meget varme!
FARE FOR SNITSAR: Nár du arbejder på klippeværktøj, skal du passe på de skarpe knive. Ved klippeværktøj

med flere skaer kan en bevagelse af et klippevaerktoj bevirke, at et andet klippevaerktoj ogsa bevages.

Ved udskiftning af dele mä der kun bruges originale reservedele.
- Opsog i tvivilstilfaelde et specialværksted, ell er kontakt producenten.

Brugeren ma selv udfore ffolgende arbejdstrin. Alt andet vedligeholdelses-, service- og reparationsarbejde skal udfores af et autoriseret servicevarksted.

Desuden skal de anbefalede, arlige smringer overholds iht. smreskemaet.

BEM/ERK

Det kan vare pakravet at folge kortere vedligeholdsesintervaller end intervallerne i ovenstaende tabel, his traktoren belastes HARDt aller ved hove temperaturer.

Aktivitet Før brug After		brug	Efter de første 5 timer	Efter 25 driftstimer	Efter 50 driftstimer	Før op-bevaring
Kontrol af motoroliestanden1	X
Skift af motorolie1			X			X
Rengøring af luftfilter1				X
Udskiftrning af luftfilter1					X
Kontrol af tændrør1					X
Kontrol af bremsning på lige strækning)	X
Kontrol af dæktryk X
Kontrol af klippeknive X
Kontrol for løse delie X X
Kontrol af kilerem (visuel kontrol)				X
Rengøring af plænetraktoren X
Rengøring af luftindsgningersgitter på motoren1	X
Rengøring af gearet for rester after græs og afklip		X		X

^念 se motorproducentens brugsanvisning

10.2 Smoreskema

For at sikre at alle bevægelige dele gár let, anbefaler vi at aftersmøre ffolgende steder mindst en gang om Året.

Rengør smorestederne med en klud, for der smores eller sprayes. Undgå korrosion - brug ikke vand.

Smøresteder:

Smør smoreniplerne (18/1) på akteltappen til højre og venstre med universalfedt.
Pafør sprayolie pa chassisets forakselleje (18/2).
Smør tandsegmentet (19/1) og tandhjulet i styrehuset med universalfedit.
Smør rulleleje (17/1) og nav pa foraksel (20/1) og bagaksel (20/2) med universalfedit.

BEM/ERK

For- og baghjulene skal afmonteres for at smore aksler og lejer.

• Dreje- og lejesteder: Smøring af alle bevægelige dreje- og lejesteder.

10.3 Hjulskift

Der mä kun skiftes hjul på et vendret og fast underlag.

1. Parker plænetraktoren, og trækændingsnøglen ud.
2. Træd bremsepedalen (03/1) helt ned, og lás den med parkeringsbremsearmen (03/2).
3. Husk at sikre plænetraktoren mod at rulle ved at lægge stopklodser bag hjulene. Læg stopklodser under på den side, der/DDke Ioftes.
4. Løft plænetraktoren med et egnet løftegrej (f.eks. en saksedonkraft) på den side, hvor hjulet skal skiftes. Løft traktorhjulet, der skal skiftes, fri af underlaget.

OBS! Fare for beskadigelse.

Pas pa ikke at boje elementer pa traktoren, när den loftes. Sørg for at anbringe lofteværktøjet pa stabile metaldele.

1. Understand et bærende element på chassiset med et stabilt underlag (f.eks. traebjælke), sa tractoren holdes oppe, selv om donkraften glider eller viper.
2. Træk beskyttelseshætten (16/1) af.
3. Tryk sikringsskkiven (16/2) af med en skruetraekker. Pas pa, at den ikke bliver vaek.

4. Trak spændskiven (16/3) af.

5. Traek hjulet af akslen.

Bemerk: Pas pa, at pasfederen ikke bliver væk, nár du trækker baghjulene af akslen!

Bemerk: Nár baghjulene sættes på, skal no-ten i pasfederen og baghjulet anbringes sā-dan, at pasfederen kan skubbes ind.uden at bruge magt.

1. Sæt spændskiven på aklien.
2. Tryk sikringsskiven ind i noten på akstrlen. Hvis du eventuelt bruger en tang, skal du passer på ikke at beskadige akstrlen med tan-gen.
3. Sæt beskyttelseshaeten på aklien.
4. Fjern sikringsunderlaget, og saenk traktoren forsigtigt med donkraften.

10.4 Startbatteri

Der folger ikke oplader til startbatteriet med traktoren.

Nogagtg batteribetegnelse: Se batterikasse.

Startbatteriet findes under motorhjelmen.

Startbatteriet er alto opladet fra fabrikken.

Sikkerhedsanvisninger

ADVARSEL!

Fare ved forkert handtering af startbatteriet.

Vær opmaerksom pa følgende punkter for at undgå risici, der kan opsta, hvis batteriet handfteres forkert!

Startbatteriet mä ikke opbevares i nærheden af aben ild, mä ikke brændes eller stilles på radiatorer. Fare for eksplosion.
- Om vinteren skal startbatteriet opbevares i et kolest, tør rum (10 - 15 °C). Batteriet mæ helst ikke opbevares ved temperaturer under frysepunktet.
Lad参加会议的人员 - Lad参加会议的人员 - Hvis startbatteriet参加会议的人员 - Hvis startbatteriet参加会议的人员 - Vågångere tidsrum, skal det lades op med en egnet oplader.
- Ødelæg ikke startbatteriet. Elektrolytten (svovlsyre) ætser hud og toj og skal straks vaskes af med rigeligt vand.
Hold startbatteriet rent. Må kun torres af med en tør klud. Der må ikke bruges vand, benzin, fortynder eller lignende!

Hold tilslutningspolen ren, og smør den med polfedt.
Kortslut ikke tilslutningspolen.

Opladning af startbatteriet

Opladning er pakravet:

Fv r winteropbevaring.
Hvis det stared i laengere tid Eden at blive brugt (over 3 maneder).

ADVARSEL!

Fare, hvis startbatteriet oplades forkert.

Opladerens ladestrommatice overskride 5 A, og ladespandingen skal varepamaks.14,4 V.Hvis ladespandingener hjere, er der fare for, at startbatterieteksploderer!

Træk altid taendingsnøglen ud, nár du arbejder på batteriet.

Vi anbefaler at oplade dette vedligeholdesfrie og gastete startbatteri med en særlig fertil eg-net oplader (fas i specialforretningen).

Folg de anvisninger, som producenten af opladeren angiver med henblick pa at lade batteriet op.

FORSIGTIG!

For at undgå kortslutning skal minuskablet (-) altid tages af batteriet forst og sættes på til sidst!

Træk altid taendingsnøglen ud, nár du arbejder på batteriet!

1. Traek taendingsnøglen ud (05).
2. Abn motorhjelmen.
3. Forbind opladerens klemmer med batteriets tilslutningspoler.

BEM/ERK

1. Forbind opladeren med el-nettet, og taend for den.

10.5 Afmontering af klippeværket

Klippeværket skal afmonteres, hvis kileremmen skal udskiftes, eller hvis traktoren skal bruges i forbindelse med vinteraktivitet.

1. Drej forhulene (29/1) mod venstre til anslag.

2. Fjern graesopsamlingsbeholderen (30/1).

3. Afmonter udkastkanalen (15/2).
4. Løsn cylinderskruen (31/1) til skakholderen 5-6 omgange.
5. Sænk klippeværket (32/1) til nederste indstilling med armen til klippehøjdeindstilling (32/2).
6. Tag traekfjederen (33/1) af klippeværket.
7. Loft klippeværket (34/1) til overste indstilling med armen til klippehjdeindstilling (34/2).
8. Hægt kileremkanalen (35/1) af (35/a).
9. Hægt kileremmen (36/1) af motorens kileremskive.
10. Sænk klippeværket (32/1) til nederste indstilling ingen med armen til klippehøjdeindstilling (32/2).
11. Fjern lasetappene (4 stk.) (38/1) på klippvearkets holdebjler.
12. Træk holdebøjlerne af boltene (38).
13. Træk klippeværket ud i højre side set i kør-selsretningen.

10.6 Udskifting af kileremme

1. Løsn læsemøtrikkerne (6 stk.) (21/1).
2. Hægt kileremkanalen (22/1) af.
3. Hægt højre afdaekning (23/1) til klippeværket af og fjern den.
4. Hægt venstre afdækning (24/1) til klippeværket af og fjern den.
5. Løsn skruen (25/1) på spænderullen (25/2) en smule, indtil kileremmen (25/3) kan tages af.
6. Tag kileremmen ud.

BEM/ERK

Kileremmens faring og position er forskellig fra type til type. Se mærkatet paki klippeværket.

Isætning af en ny kilerem

1. Læg kileremmen om den løsnede spænd derulle, og tilspænd spænderullen igen (27, 28).
2. Læg kileremmen om rullerne i den rigtige rækkefolge (27/a - d, 28/a - d), og sørg for at kileremmen fores og lægges på som anvist.

11 OPBEVARING

Nár plænetraktoren langtidsparkeres, skal den være beskyttet mod vegrets indflydelse, saerigt fugt, regn og længerevarende direkte sollys.

Parker aldrig plaenetraktoren med brændstof i tanken inde i en bygning, hvor der er risiko for, at dampene fra brændstoffet kan komme i kontakt med aben ild aller gnister. Parker plaenetraktoren i rum, der er velegnet til opbevaring af motorkre-tojer.

Parker sa vidi muligt icke plaenetraktoren med fuld brændstoftank ved laengere tids opbevaring, f.eks. vinteren over. Brændstoff kan fordampe.

Før langtidsparkering skal tanken og karburatoren tommas for brændstof for at forebygge aflej-ringer og hermed forbundne startproblemer.

Sporg dit specialværksted til rads.

12 HJELP VED FEJL

FORSIGTIG!

Fare for persorskader

Skarpe samt bevagelige maskindele kan medfore kvastelser.

Bær altid handsker under vedligeholdelse, pleje samt rengoring af maskinen!

BEM/ERK

Henvend dig til vores kundeservice ved forstyrelser, der/DD er anfort i donne tabel, eller som du/DD selek kan afhjelpe.

Forstyrrelse Årsag Afhjælpning
Motoren starter不解. Intet brændstof. Fyld tanken op; kontrollér udluftningen af tanken; kontrollér brændstofffilteret.
	Dårligt, forurenet brændstof, gammelt brændstof i tanken.	Brug altid frisk brændstof fra nye behol- dere; rengør karburatoren (kundeser- viceværksted).
	Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen- tens brugsanvisning).
	Ingen tændingsgnist. Rens tændrøret, sæt evt. nye i, kontroll- lér tændingskablet, kontrollér tændings- systemet (kundeserviceværksted).
	På grund af for mange startfor- søg er motoren druknet.	Skru tændrøret ud, og tør det af.
Starteren fungerer ik- ke.	Fladt eller svagt startbatteri. Lad startbatteriet op.
	Sikkerhedsafbryderen i førersæ- det fungerer不解.	Sæt dig til rette på førersædet; afbryder defekt.
	Sikkerhedsafbryderen på bred- sepedalen fungerer不解.	Træd bremsepedalen helt ned.
	Klippeværket slæt til. Slå klippeværket fra.
	Sikring på (+) kablet til startbat- teriet.	Kontrollér sikringen, og udskift den i gi- vet fald.
Motorydelsen falder. For højter for fugtigt græs. Justør klippehøjden; sørg for frirum til klippeværket ved at bakke en smule.
	Udkastkanal/klippeskjold tilstop- pet.	Sluk motoren, og træk tændingsnøglen ud! Rengør udkastkanal/klippeskjold.
	Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen- tens brugsanvisning).
	Forkert karburatorindstilling. Få indstillingen af karburatoren kontrol-leret (kundeserviceværksted).
	Knive meget slidt. Udskift knivene	(kundeservicevær-ksted).
	Korehaltigheden for hj. Sænk korehaltigheden.
Plænetraktoren vibre-rer kraftigt.	Klippeværket er beskadiget. Kontroller klippeværket (kundeservice-værksted).
Plænetraktoren vil ik-ke køre.	Ved hydrostatgear: intet koredev.	Sæt bypassarmen i driftsilling (se ka-pitel 7.3 "Skubning af plænetraktoren", side 288).
Uren klipning. Slidte, døve knife. Udskift knivene, eller slib dem op. Huskaf afbalancere de opslebne knife (kun-deservicevær-ksted)!
	Forkert klippehøjde. Korrigér klippehøjden.
	For lavt motoromdrejningstal. Indstil motoren på maks. omdrejnings-tal.
	Korehaltigheden for hj. Sænk korehaltigheden.
	Forskelligt tryk i dækkene. Pump op til det rigtige dæktryk. Atlæs, om dæktrykket er korrekt.
Græopsamlingsbe-holderen fyldes ikke.	Klippehøjden indstillet for lavt. Korrigér klippehøjden.
	Græsset er fugtigt - for tungt til at blive transporteret af luftstrømen.	Vent med at klippe, indtil græsplænen er tør.
	Knive meget slidt. Skift knife. (kundeservicevær-ksted)
	Græsset for hjit. Klip plænen i 2 omgange:
		1. omgang: Maks. klippehøjde
		2. omgang: Ønsket klippehøjde.
	Stofsækken tilstoppet - ingenluftgennemgang.	Rens stofsækken.
	Udkestkanalen i klippeskjoldettilsmudset.	Rengør udkastkanal/klippeskjold.
Niveauindikatoren re-agerer ikke.	Der er rester af afklip på armentil niveauindikatoren.	Fjern rester af afklip på armen til ni-veauindikatoren. Kontroller derefter omarmen går let.
Køredrev, bremser, kabling og klippe-værk.		Må kun kontrllereres af et kundeservice-vær-ksted!

13 GARANTI

Inden for den lovbestemte reklamationsperiode reparer erller udskifter vi after eget skon eventuelle materiale-ller fabrikationsfejl pa apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er kobe.

Vores garanti gælder kun, hvis:

brugsanvisingen følges
- apparatuset behandles korrekt
derbrugesoriginarereservedele

Garantien bortfalder ved:

egenhændige forsog pa reparation
egenhændige tekniskeændringer
ukorrekt drug

Folgende er/DDke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme xxxx (x) pa reservedelslisten
Forbrændingsmotorer (her gælder motorproducentens separate garantibestemmelser)

Garantiperioden begynder med kobet foretaget af den forste slutforbruger. Datoen pa kobskvitteringen er geldende. Kontakt forhandleren, hvor apparatet er kobt, eller den naermeste autoriserede kundeservice. Medbring denne erklaeing og den originale kobskvittering. Denne erklaeing bererer ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

3 Sakerhetsanvisningar 303

Sakerhetsanvisningar

WARNING!

3 Sikkerhetshenvisninger 322

Fare: Du ma ikke kjore i slikt terrreng!

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL!

Folg alle sikkerhetshenvisninger og betjeningsanvisninger i donne brauksanvisningen som bruksanvisninger som det vises til, for maskinen tas iBruk.
Alle medfolgende dokumenter ma oppbevares for fremtidig bruk.

3.1 Operatør

3.3 Sikkerhet på arbeitsplassen

Du skal kun benyitte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.

Maskinen er/DD
Maskinen har ingen skader.
Alle betjeningselementer fungerer.

• Maskinen må ikke overbelastes. Det er kun ment til privat bruk vedlette arbeider. Overbelastning medfører skader på maskinen.
• Driv aldri apparatet med utslitte ell er defekte deler. Bytt alltid defekte deler ut med origina- le reservationder fra produsenten. Hvis apparatet drives med utslitte ell defekte deler, kan ingen garantikrav gjores gjeldende ovenfor produsenten.
  Reparasjonsarbeid mä kun utfores av serviceverksteder aller autoriserte fagbedrifter.

3.6 Stoybelastning

Tørk straks opp solt bensin fra maskinen og bakken. Tekstiler som er brukt til a tørke opp bensin skal tørke pa et godt ventilert sted for de avfallshandtering. Hvis ikke kan tekstilene plutselig selvantenne.
Hvis du har solt bensin, oppstar detbensindamp.Start derfor icke maskinen pa detsame stedet,men minst 3 meter derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid vernehansker ved tanking. Verneklaerne bør byttes og vaskes regelmessig.
Pase at klæne ikkekommen i kontakt med bensinen. Dersom du fær bensin pól klæne, ma klæne byttes umiddelbart.
Tank aldri opp maskinen mens motoren er varm eller mens motoren gar.

4 PAKKE UT OG MONTERE TRAKTOREN

Folg den medfolgende monteringsanvisingen for utpakking og montering av traktoren.

MERK

Plentraktoren må ikke drives För den er kompletti moniert.

Plentraktoren ma ikke drives før den er kompletti moniert.

Utfor alle monteringsarbeidene beskrevet i monteringsanvisningen. Spor en fagmann om monteringen er riktig utfhorhis du er i tvil for oppstart.

Dersom drivstoff har rent over, ma ikke motoren startes. Traktoren skal fjernes fra stedet kontaminert med drivstoff, og det solte drivstoffet m'törkes opp fra bakken, motoren og huset med en fille og deretter törkes av.

Pafyllingsniväindikatoren melder fra med et lydsignal nár gressoppsamleren ma tommas.

Motoren skal ikke starte!

6.6.2 Kontrollere klippeaggregatbryter

Motoren skal ikke starte!

6.6.3 Kontrollere setekontaktbryter

Motoren skal ikke starte!

Bruk alltid festespaken ved nedtråkket bremsepedal sik at traktoren ikke kan rulle bort nár du forlater den!

Folg spesielt falgende sikkerhetsanvisninger for dette!

Klipp ved rygging bare nár dette er不同程度.

Sikkerhetshenvisninger

ADVARSEL!

Hold tilkoblingspolene rene og smr dem med polfett.
Du maiks kortslutte tilkoblingspolene.

Lade startbatteriet

Lading er nodvendig:

Vi anbefaler Å lade det vedlikeholdsfrie og gasstette startbatteriet med en lader spesielt egnet til dette (denne fár du hos forhandleren).

Folg braksanvisingen til laderprodusenten frolading av startbatteriet.

FORSIKTIG!

Kortslutningsfare!

For a unnga en kortslutning ta alltid first minuskabelen (-) av batteriet, og klem den alltid pa som siste.

1. Koble laderen til strømnettet, og slå den på.

10.5 Demontere klippeaggregatet

Oppbevar aldri plentraktoren med drivstoff pa tanken i en bygning hvor det er mulig at drivstoff-damp kan komme i kontakt med apen ild aller gnister. Parker plentraktoren bare i rom som er egnet til parkingerav motorkjorety.

Sett plentraktoren ved lagring i lengre perioder, f.eks. i Iopet av vinteren, bort med tom drivstoffank sā langt som mulig. Drivstoffet kan dunste bort.

För langtidslagring skal drivstoffet på tanken og i forgasseren tømnes forå forebygge avlagringer og dermed startvanskeligheter. Sök ränd om dette på fagverkstedet.

12 FEILSØKING

FORSIKTIG!

Fare for personskader!

Folgende omfattes ikke av garantien:
