BEDIENUNGSANLEITUNG GlassVAC Solo Plus BOSCH

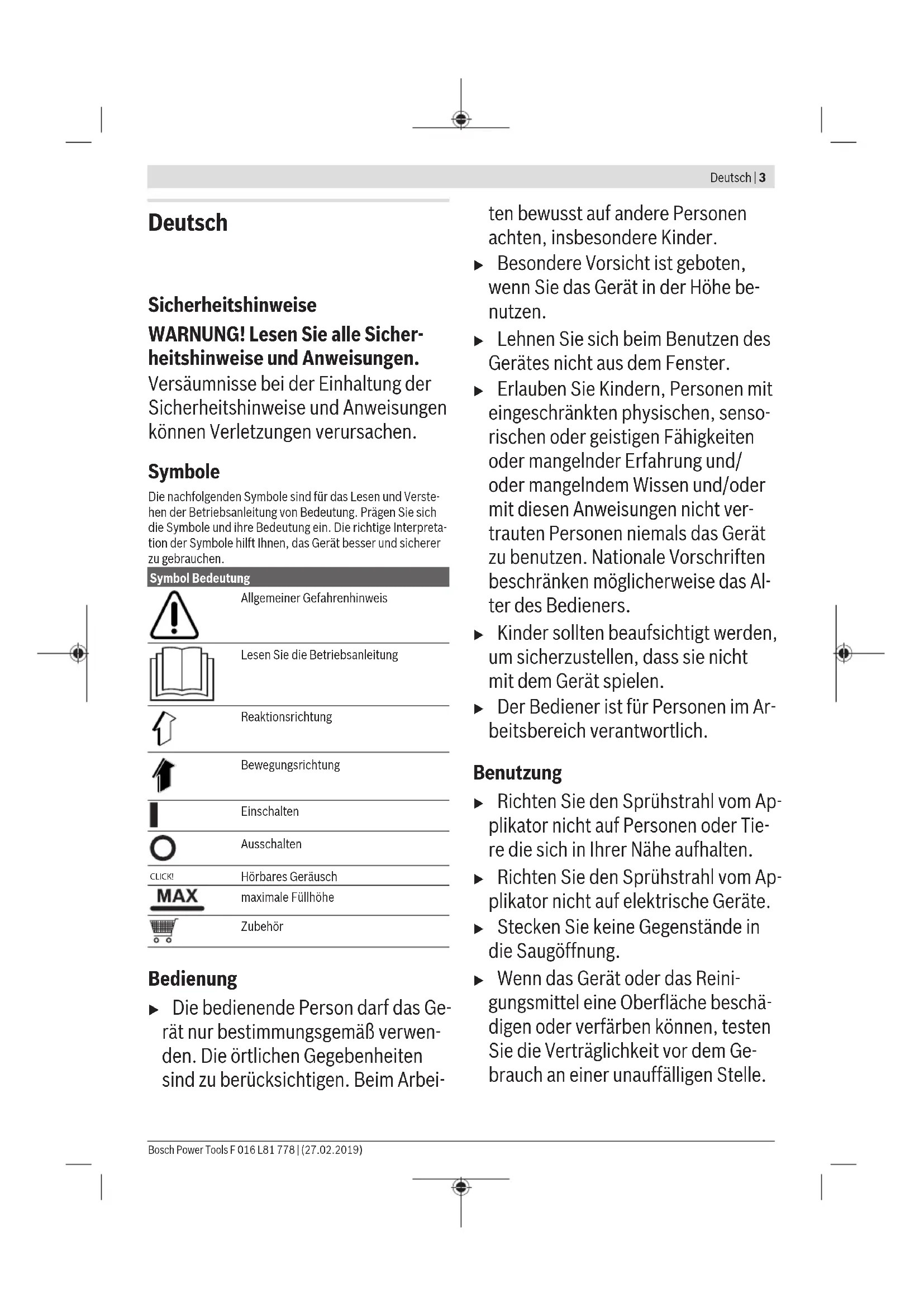

F 016 L81 778 | (27.02.2019) Bosch Power ToolsDeutsch | 3 Deutsch Sicherheitshinweise WARNUNG! Lesen Sie alle Sicher- heitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Verletzungen verursachen. Symbole Die nachfolgenden Symbole sind für das Lesen und Verste- hen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpreta- tion der Symbole hilft Ihnen, das Gerät besser und sicherer zu gebrauchen. Symbol Bedeutung Allgemeiner Gefahrenhinweis Lesen Sie die Betriebsanleitung Reaktionsrichtung Bewegungsrichtung Einschalten Ausschalten CLICK! Hörbares Geräusch maximale Füllhöhe Zubehör Bedienung u Die bedienende Person darf das Ge- rät nur bestimmungsgemäß verwen- den. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbei- ten bewusst auf andere Personen achten, insbesondere Kinder. u Besondere Vorsicht ist geboten, wenn Sie das Gerät in der Höhe be- nutzen. u Lehnen Sie sich beim Benutzen des Gerätes nicht aus dem Fenster. u Erlauben Sie Kindern, Personen mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/ oder mangelndem Wissen und/oder mit diesen Anweisungen nicht ver- trauten Personen niemals das Gerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Al- ter des Bedieners. u Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. u Der Bediener ist fur Personen im Ar- beitsbereich verantwortlich. Benutzung u Richten Sie den Sprühstrahl vom Ap- plikator nicht auf Personen oder Tie- re die sich in Ihrer Nähe aufhalten. u Richten Sie den Sprühstrahl vom Ap- plikator nicht auf elektrische Geräte. u Stecken Sie keine Gegenstände in die Saugöffnung. u Wenn das Gerät oder das Reini- gungsmittel eine Oberfläche beschä- digen oder verfärben können, testen Sie die Verträglichkeit vor dem Ge- brauch an einer unauffälligen Stelle. Bosch Power Tools F 016 L81 778 | (27.02.2019)4 | Deutsch u Verwenden Sie keine unverdünnten Säuren, Aceton oder Lösungsmittel. u Verwenden Sie keine brennbaren Flüssigkeiten. u Verwenden Sie kein kochendes oder heißes Wasser zum Reinigen von Oberflächen, es besteht Verbrü- hungsgefahr. u Verwenden Sie kein heißes oder ko- chendes Wasser im Gerät oder im Sprühapplikator. u Verwenden Sie kein heißes oder ko- chendes Wasser, um das Gerät zu reinigen. u Tauchen Sie das Gerät nicht in Was- ser ein; es enthält elektrische Kom- ponenten. u Berühren und stecken Sie keine lei- tenden Gegenstände (wie Schrau- bendreher oder ähnliches) in die Mi- cro-USB-Buchse. u Nehmen Sie keine Änderungen oder Modifikationen am Gerät vor. Unzulässige Veränderungen können die Sicherheit Ihres Gerätes beein- trächtigen, zu verstärkten Ge- räuschen und Vibrationen und schlechter Leistung führen. u Laden Sie das Gerät nur mit dem mitgelieferten Ladegerät. u Das Gerät enthält einen Akku, der nicht austauschbar ist. u Bei Beschädigung des Gerätes können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen Sicherheitshinweise für Ladegeräte Lesen Sie alle Si- cherheitshinwei- se und Anwei- sungen. Versäumnisse bei der Einhal- tung der Sicherheitshinweise und An- weisungen können elektrischen Schlag, Brand und/oder schwere Ver- letzungen verursachen. Bewahren Sie diese Anleitung für den späteren Gebrauch. u Erlauben Sie Kindern, Personen mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/ oder mangelndem Wissen und/oder mit diesen Anweisungen nicht ver- trauten Personen niemals das Lade- gerät zu benutzen. Nationale Vor- schriften beschränken möglicher- weise das Alter des Bedieners. u Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen. u Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. u Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. u Überpru

fen Sie vor jedem Gebrauch das Ladegerät und das USB-Kabel. Wenn ein Schaden festgestellt wird, verwenden Sie das Ladegerät nicht. Öffnen Sie das Ladegerät niemals selbst. Alle Reparaturen mu

sen von einem Bosch Service Center durchgefu

hrt werden. Beschädigte Ladegeräte und USB-Kabel erhö- hen das Risiko eines Stromschlags. u Betreiben Sie das Ladegerät nicht auf leicht brennba- rem Oberflächen (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftre- F 016 L81 778 | (27.02.2019) Bosch Power ToolsDeutsch | 5 tenden Erwärmung des Ladegerätes besteht Brandge- fahr. u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes ubereinstimmen. Bestimmungsgemäßer Gebrauch Der Sprühapplikator ist bestimmt für den Gebrauch im Haus- halt, um Schmutz von glatten, nicht porösen Oberflächen wie Glas, Spiegeln und Fliesen zu entfernen. Das Gerät ist bestimmt für den Gebrauch im Haushalt, um Flüssigkeiten von glatten, nicht porösen Oberflächen wie Glas, Spiegeln und Fliesen abzusaugen. Nicht zum Saugen von Staub geeignet. Die Oberflächen können vertikal, gewinkelt oder horizontal sein. Verwenden Sie Reinigungsmittel für Fenstersauger. Verwen- den Sie für beste Ergebnisse Bosch GlassVAC Reinigungs- mittelkonzentrat. Lieferumfang (siehe Bild B) Nehmen Sie das Gerät vorsichtig aus der Verpackung und prufen Sie, ob die nachfolgenden Teile vollständig enthalten sind: – Fenstersauger – Saugkopf 266 mm – Saugkopf 133 mm – Sprühapplikator Zusammenbau 110 mm – Sprühapplikatorflasche 300 ml – Sprühapplikatorkopf 276 mm – Mikrofasertuch 276 mm – Mikrofasertuch 110 mm – Micro-USB-Kabel – Ladegerät

– Bedienungsanleitung

länderspezifisch Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bit- te an Ihren Händler. Abgebildete Komponenten (siehe Bilder A und C) Die Nummerierung der gezeigten Komponenten bezieht sich auf die Darstellung des Gerätes auf den Grafikseiten. (1) Austauschbares Wischblatt 266 mm (2) Saugkopf 266 mm (3) Entriegelungstaste für den Saugkopf (4) Akku-Ladezustandsanzeige (5) Ein-/Ausschalter (6) Abdeckung Micro-USB-Buchse (7) Schmutzwassertank (8) Verschluss zum Entleeren des Schmutzwassers (9) Sprühapplikatorflasche (10) Abzug (11) Sprühdüse (12) Sprühapplikatorkopf 110 mm (13) Sprühapplikatorkopf 276 mm (14) Mikrofasertuch 110 mm (15) Mikrofasertuch 276 mm (16) Micro-USB-Kabel (17) Ladegerät

länderspezifisch Dargestelltes oder beschriebenes Zubehör ist nicht Teil vom Standard- Lieferumfang des Gerätes. Das vollständi- ge Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Akku-Fenstersauger GlassVAC Sachnummer 3 600 HB7 0.. Nennleistung W 15 Schutzklasse IP X4 Gewicht entsprechend EPTA-Procedure 01:2014 kg 0,7 Seriennummer Siehe Seriennummer (Typen- schild) am Gerät erlaubte Umgebungstemperatur – beim Laden °C 0 ... +45 – beim Betrieb

°C -5 ... +45 – bei Lagerung °C -20 ... +50 Akku Li-Ionen Nennspannung V 3,6 Kapazität Ah 2,0 Anzahl der Akkuzellen 1 A) Schalten Sie das Gerät nicht bei einer Temperatur unter −5 °C ein. Ladegerät Sachnummer EU 2 609 120 713 UK 2 609 120 718 Ladestrom A 1,0 Ladezeit (Akku entladen) min 130 Gewicht entsprechend EPTA-Procedure 01:2014 kg 0,03

länderspezifisch Bosch Power Tools F 016 L81 778 | (27.02.2019)6 | Deutsch Montage und Betrieb Handlungsziel Bild Seite Abgebildete Komponenten A 157 Lieferumfang B 158 Akku laden C 159 Saugkopf groß/ klein montieren/ demontieren D 159 Sprühapplikator auffüllen Sprühapplikatorkopf montieren E 160 Mikrofasertuch 110 mm anbringen F 160 Sprühapplikatorkopf 276 mm montieren Mikrofasertuch 276 mm anbringen Sprühapplikatorkopf demontieren G 161 Arbeitsvorgang H - I 162 – 164 Schmutzwassertank entleeren I 164 Gerät reinigen J - K 164 – 165 Mikrofasertuch 110 mm entfernen Mikrofasertuch reinigen L 166 Zubehör M 166 Inbetriebnahme Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die vol- le Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Akku kann jederzeit aufgeladen werden, ohne die Le- bensdauer zu verkurzen. Eine Unterbrechung des Ladevor- ganges schädigt den Akku nicht. Der Akku ist gegen Tiefentladung geschützt. Das Gerät stoppt, wenn der Akku entladen ist. Akku laden (siehe Bild A und C) Hinweis: Die Micro-USB-Buchse (20) zum Anschluss des Micro- USB-Kabels (17) befindet sich im Griff. Ist die Akkuladung niedrig, blinkt die Akku-Ladezustandsan- zeige (4) grün. Der Akku muss geladen werden, wenn die Akku-Ladezu- standsanzeige (4) rot blinkt. Schalten Sie das Gerät aus und laden Sie den Akku. Verbinden Sie das Gerät mittels mitgeliefertem Micro-USB- Kabel (17) mit dem Ladegerät (18). Stecken Sie das Lade- gerät (18) in die Steckdose. Der Ladevorgang beginnt. Während des Ladevorgangs erwärmt sich der Handgriff der Maschine. Das ist normal. Die Akku-Ladezustandsanzeige (4) leuchtet während des La- devorganges dauerhaft rot. Ist der Akku vollständig aufgela- den, leuchtet die Akku-Ladezustandsanzeige (4) dauerhaft grün. Trennen Sie das Ladegerät vom Stromnetz, wenn der Lade- vorgang beendet ist. Beachten Sie die Hinweise zur Entsorgung. Fehlersuche Symptome Mögliche Ursache Abhilfe Gerät startet nicht Akku entladen Akku aufladen Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Eingeschränkte oder gar keiner Saugleistung Saugkopf blockiert Im Saugkopf die Blockierung beseitigen Verschluss ist weg Verschluss ersetzen Gerät schaltet sich aus Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Saugkopf blockiert Im Saugkopf die Blockierung beseitigen Wasser tritt aus dem Gerät aus Sprühapplikator nicht richtig montiert Sprühapplikator richtig montieren Akku lädt nicht Ladegerät nicht richtig angeschlossen Ladegerät und USB-Kabelverbindungen prüfen Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Streifen auf dem Fens- ter Wischerblatt beschädigt Wischerblatt ersetzen (Zubehör) Zu viel Kraft aufgewendet Weniger Kraft aufwenden Zu wenig Kraft aufgewendet Mehr Kraft aufwenden F 016 L81 778 | (27.02.2019) Bosch Power ToolsDeutsch | 7 Wartung und Reinigung (siehe Bild J −K) Reinigen Sie nach dem Gebrauch das Gerät immer gründ- lich. Entfernen Sie den Saugkopf vom Hauptkörper und spülen diesen. Während der Saugkopf (2) vom Gerät entfernt wird, füllen Sie den Schmutzwassertank (7) mit sauberem, warmem Wasser über die Öffnung des Saugkopfes bis zur Max- Linie. Füllen Sie den Schmutzwassertank (7) NICHT über die Ab- lassöffnung. Schütteln Sie das Gerät und gießen Sie das Wasser über den Verschluss (8) ab. Pflege Saugkopf Schützen Sie den Saugkopf vor Beschädigungen während der Lagerung. Vermeiden Sie, dass Papier oder Pappe das Wischerblatt be- rührten, dabei kann der Kunststoff beschädigt werden. Auf dem Kunststoff können Flecken und Linien zu sehen sein. Dies ist normal und hat keinen Einfluss auf die Reinigungs- leistung. Textilien Mikrofasertücher: 67% Polyester, 14% Polyamid, 19% Poly- propylen Kundendienst und Anwendungsberatung www.bosch-pt.de Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Luxemburg Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Be- nutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte be- achten Sie auch eventuelle weiterführende nationale Vor- schriften. Entsorgung Gerät, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie das Gerät nicht in den Hausmull! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Geräte und gemäß der europäi- schen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesammelt und einer um- weltgerechten Wiederverwendung zugeführt werden. Akkus/Batterien: u Integrierte Akkus dürfen nur zur Entsorgung von Fachpersonal entnommen werden. Durch das Öffnen der Gehäuseschale kann das Gerät zerstört werden. Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien sollen, wenn möglich ent- laden, gesammelt, recycelt oder auf umweltfreundliche Wei- se entsorgt werden. Bosch Power Tools F 016 L81 778 | (27.02.2019)8 | English English Safety Notes
