Produkttyp	Elektrosäge (Fliesenschneider)
Marke	Einhell
Modell	TETC 18115 Li
Stromversorgung	18 V Gleichstrom (Li-Ion Power X-Change-Akku, nicht im Lieferumfang enthalten)
Leerlaufdrehzahl	3800 U/min
Schnitthöhe bei 90°	24 mm
Schnitthöhe bei 45°	16 mm
Tischabmessungen	305 x 335 mm
Diamantscheibe	Ø115 x Ø22,2 mm
Gewicht	ca. 3,4 kg
Gehrungsschnittkapazität	Bis 45° (Positionen 22,5° und 45°)
Kühlsystem	Integrierter Wassertank zur Kühlung der Scheibe
Schutzklasse	III (SELV)
Schalldruckpegel	80,6 dB(A) (Unsicherheit K=3 dB)
Schallleistungspegel	93,6 dB(A) (Unsicherheit K=3 dB)
Sicherheitseinrichtungen	Scheibenschutz mit Spaltkeil, Parallelanschlag, Gehrungsanschlag
Verwendungszweck	Fliesen und Keramik (kein Holz oder Metalle)
Akku-Lagerung	Trockener Ort zwischen +10°C und +40°C, auf mind. 40% geladen
Reinigung	Feuchtes Tuch und mildes Seifenmittel; keine aggressiven Reinigungsmittel verwenden
Verschleißteile	Diamanttrennscheibe, Kohlebürsten, Akku

Häufig gestellte Fragen - TETC 18115 Li EINHELL

Welche Akkus sind mit dem TETC 18115 Li kompatibel?

Das Gerät funktioniert nur mit den Li-Ion Power X-Change-Akkus von Einhell, z.B. den Modellen Power X-Change 1,5 Ah oder 5,2 Ah. Laden Sie diese ausschließlich mit den Power X-Charger-Ladegeräten auf.

Wie tausche ich die Diamantscheibe aus?

Entfernen Sie zuerst den Akku. Öffnen Sie die Abdeckung des Wassertanks, schrauben Sie die Schutzabdeckung der Scheibe ab. Verwenden Sie den Sechskantschlüssel und die Gegenhalterung, um die Welle zu blockieren, dann schrauben Sie die Mutter ab und tauschen Sie die Scheibe unter Beachtung der richtigen Drehrichtung aus. Schrauben Sie die Mutter fest.

Wie hoch sind die Geräuschpegel dieser Säge?

Der Schalldruckpegel beträgt 80,6 dB(A) und der Schallleistungspegel 93,6 dB(A). Tragen Sie stets einen Gehörschutz.

Kann man mit dieser Maschine Holz oder Metall schneiden?

Nein, diese Maschine ist ausschließlich zum Schneiden von Fliesen, Keramik oder ähnlichen Materialien konzipiert. Das Schneiden von Holz oder Metallen ist verboten, da dies die Scheibe beschädigen und eine Gefahr darstellen würde.

Wie stelle ich den Gehrungsschnitt auf 45° ein?

Entriegeln Sie die Abdeckung des Wassertanks und stellen Sie sie für 45° (Jolly) in die obere Position oder für 22,5° in die untere Position. Befestigen Sie den Parallelanschlag wie in Abbildung 15 gezeigt, legen Sie dann die Fliese mit der Glasurseite auf den Tank.

Was tun, wenn die Scheibe blockiert?

Schalten Sie das Gerät sofort aus und entfernen Sie den Akku. Warten Sie, bis die Scheibe vollständig zum Stillstand gekommen ist, bevor Sie das Werkstück entfernen. Überprüfen Sie anschließend, ob die Scheibe nicht beschädigt ist und der Spaltkeil korrekt positioniert ist.

Wie reinige ich das Gerät?

Entfernen Sie den Akku. Verwenden Sie ein feuchtes Tuch mit etwas milder Seife. Verwenden Sie niemals aggressive Reinigungsmittel oder eindringende Flüssigkeiten. Achten Sie darauf, dass kein Wasser in das Motorinnere gelangt.

Wie groß ist die maximale Schnitttiefe?

Bei 90° beträgt die maximale Schnitthöhe 24 mm. Bei 45° beträgt sie 16 mm. Die Schnittlänge ist dank des verschiebbaren Tisches unbegrenzt.

Kann ich eine andere Scheibe als eine Diamantscheibe verwenden?

Nein, verwenden Sie ausschließlich die mitgelieferte Diamanttrennscheibe oder Scheiben mit denselben Abmessungen (Ø115x22,2 mm). Die Verwendung von Sägeblättern ist verboten.

Wie entleere ich den Wassertank?

Stellen Sie einen Behälter unter das Gerät, schrauben Sie den Ablassstopfen unter dem Tank ab (Abbildung 12) und lassen Sie das Wasser ablaufen. Setzen Sie den Stopfen nach dem Entleeren wieder ein.

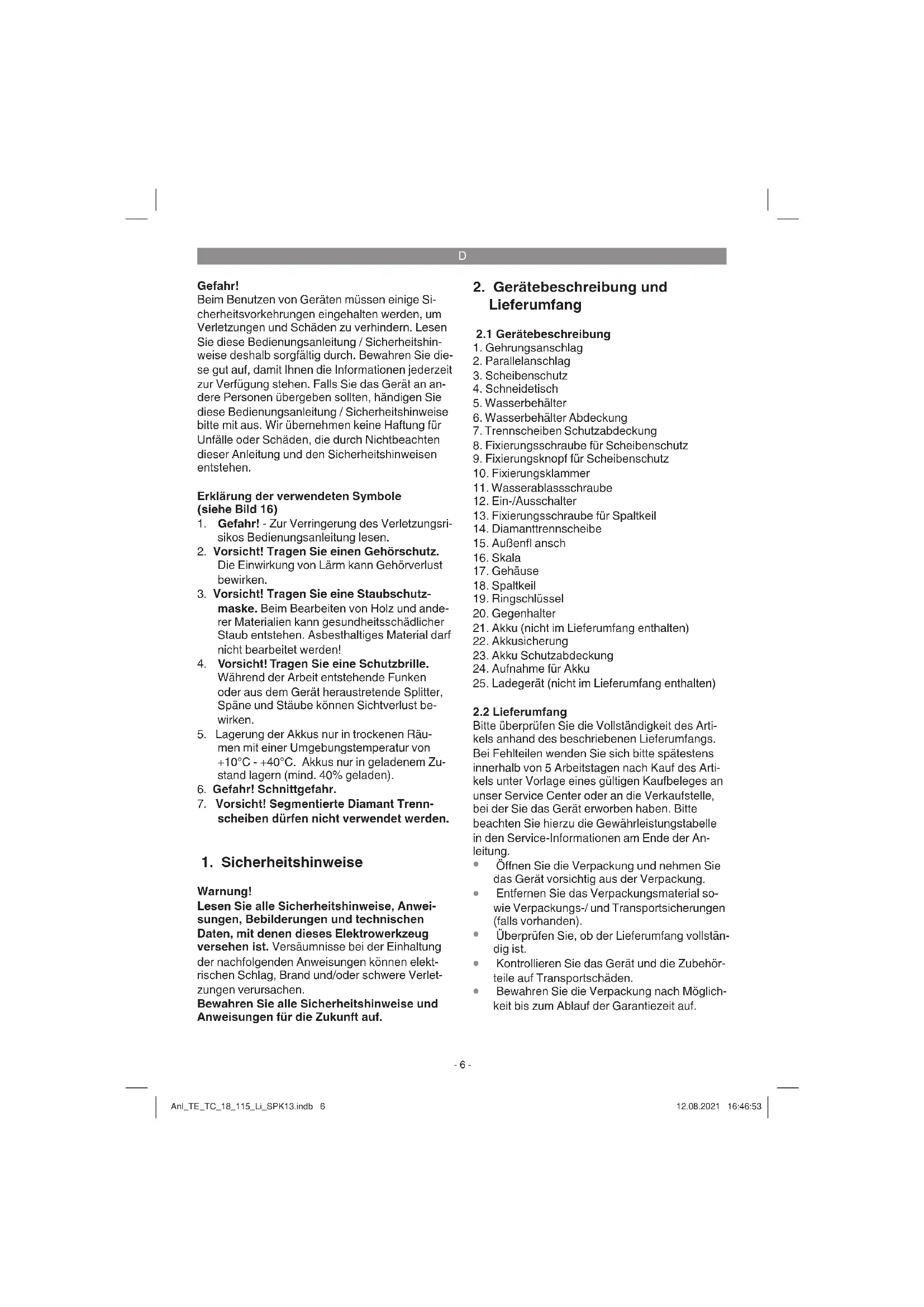

BEDIENUNGSANLEITUNG TETC 18115 Li EINHELL

Art.-Nr.: 43.011.90 I.-Nr.: 21010

-2-

16

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 16)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
5. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ + 40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
6. Gefahr! Schnittgefahr.
7. Vorsicht! Segmentierte Diamant Trennscheiben)durfen nicht verwendet werden.

1. Sicherheitschinweise

Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

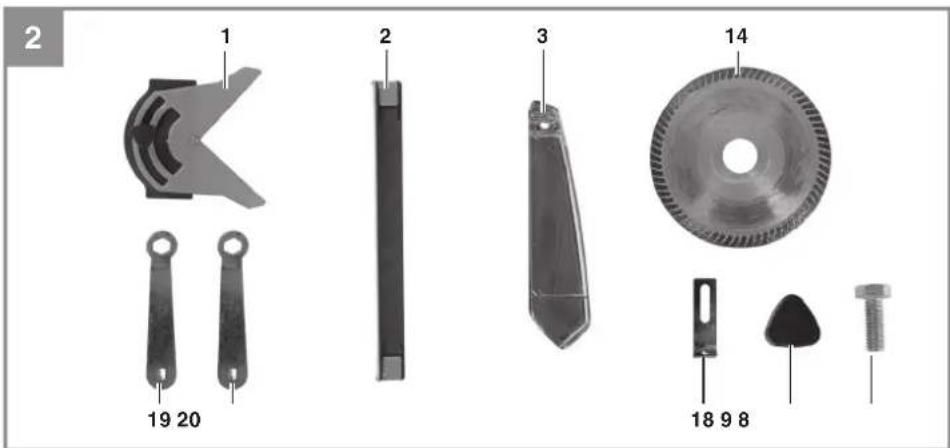

2. Gerätebeschreibung und Lieferumfang

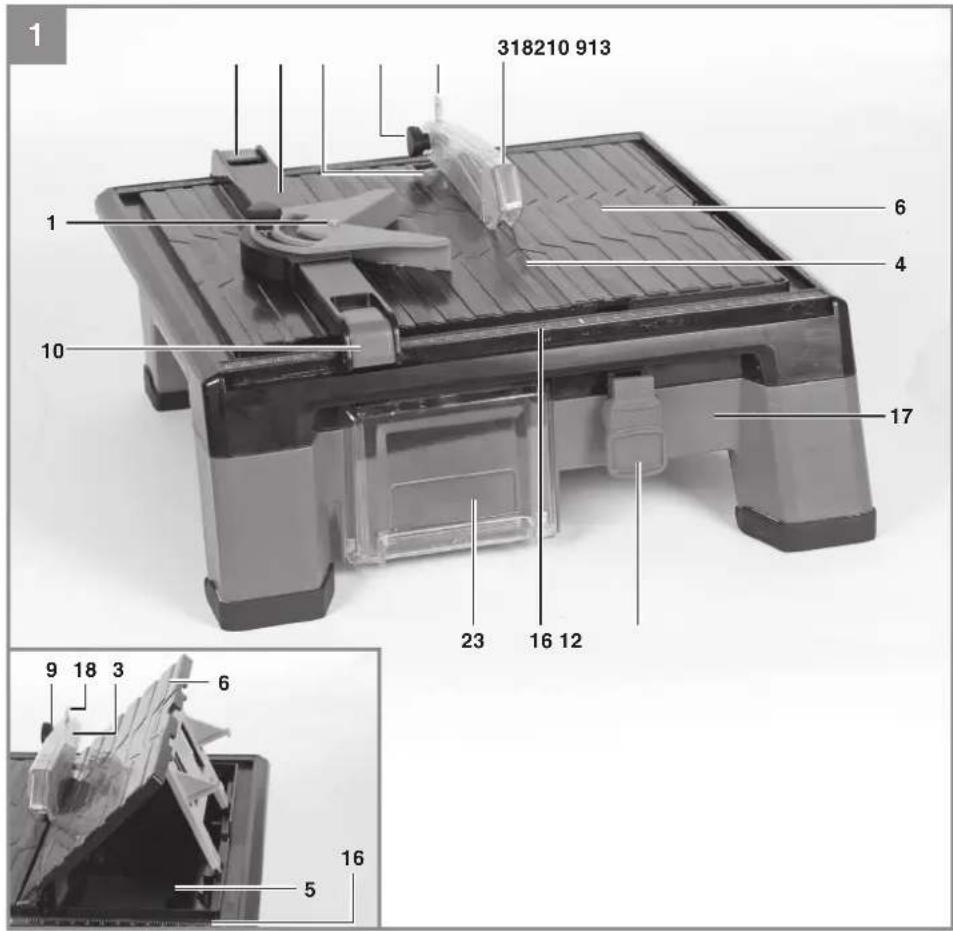

2.1 Gerätebeschreibung

1. Gehrungsanschlag
2. Parallelanschlag
3. Scheibenschutz
4. Schneidetisch
5. Wasserbehälter
6. Wasserbehälter Abdeckung
7. Trennscheiben Schutzabdeckung
8. Fixierungsschraube für Scheibenschutz
9. Fixierungsknopf für Scheibenschutz
10. Fixierungsklammer
11. Wasserablassschraube
12. Ein-/Ausschalter
13. Fixierungsschraube für Spaltkeil
14. Diamanttnrennscheibe
15. Außenfl ansch
16. Skala
17. Gehäuse
18. Spaltkeil
19. Ringschlüssel
20. Gegenhalter
21. Akku (nicht im Lieferumfang enthalten)
22. Akkusicherung
23. Akku Schutzabdeckung
24. Aufnahme für Akku
25. Ladegerat (nicht im Lieferumfang enthalten)

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entferen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

D

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Akku-Fliesenschneidmaschine
Trennscheibenschutz mit Spaltkeil
Diamanttrennscheibe
- Parallelanschlag
Queranschlag
2x Ringschlussel/Gegenhalter
Originalbetriebsanleitung
- Sicherheitshinweise

3. Technische Daten

Spannungsversorgung Motor. 18 V d.c.
Leerlaufdrehzahl n: 3800 min

Schutzklasse III

Lange des Schnittes unbegrenzt

Lange Jolly unbegrenzt

Schnithohe 90^ 24 mm

Schnithöhe 45^ 16 mm

Schneidetisch-Abmessungen

305 mm x 335 mm

Diamanttrennscheibe 115 x 22,2 mm

Gewicht ca.3,4 kg

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät gefeliefert und darauf nur mit den Li-Ion Akkus der Power X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie)dürfen nur mit den Power X-Chargern geladen werden.

Passende Akkus und Ladegerate der Power X-Change Serie sind zum Beispiel:

Akku: Power X-Change 1,5
Akku: Power X-Change 5,2
Ladegerat:Power X-Charger 3A
Ladegerat:Power X-Charger

Gefahr!

Geräusch

Die Gerauschwerte wurden entsprechend EN 62841-1 ermittelt.

Schaldruckpegel L 80,6 dB (A)
Unsicherheit KpA 3 dB (A)
Schalleistungspegel L 93,6 dB (A)
Unsicherheit Kw 3 dB (A)

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte konnen auch zu einer vorläufig gen Einschätzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearerbeit wird.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfrei Geräte.
Warten und reinigen Sie das Gerät regelmä- Fig.
Passen Sie ihre Arbeitsweise dem Gerät an.
- Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges aufreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschaden, die aus Hand-Arm

-7-

D

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

4. Wichtige Hinweise

Bitte lessen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerat, dem richtig Gebrauch sowie den Sicherheitshinweisen vertraut.

Gefahr!

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Gebrauchsanweisung nicht vertraut sind die Fliesenschneidmaschine nicht benutzen.

• Tragbare Fliesenschneidemaschine für mittlere Fliesen.
  Schneiden mit Diamanttrennscheibe.
  Jollyschnitte mit kippbarer Arbeitsfläche bis 45 Grad.
  Scheibenkuhlung mit Wasser.
  Anschlagschiene und Winkelanschlag.
• Wanne als Kuhl Wasserbehälter (zum Befüllen muss die Wasserbehälter Abdeckung entfern werden)
• Beim Blockieren der Trennscheibe, Gerät ausschalten und Akku abziehen, erst dann das Werkstück entfern.

5. Bestimmungsgemäß Verwendung

Die Fliesenschneidmaschine kann für übliche Schneidarbeiten an Klein- und mittelgroßen Fliesen (Kacheln, Keramik oder ähnlich) entsprechend der Maschinengröbe verwendent werden. Das Schneiden von Holz und Metall ist nicht erlaubt. Die Maschine darf nur nach ihrer Bestimmung verwendent werden. Jede weitere darüber hinausgehende Verwendung ist nicht zu-lässig. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Trennscheiben verwendert werden. Die Verwendung von Säeblättern ist unsagt. Bestandteil der bestimmungsgemäBen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedieren und war

ten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüberhinaus sind die geltenden UVV-Vorschriften genauestens zu beachten. Sonstige allgemeine Regel in arbeitsmedizinischer und Sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schlieben eine Haftung des Herstellers und darauf entstehenden Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine konnen folgende Punkte auftreten:

• Berührung der Diamanttrennscheibe im nicht abgedeckten Bereich.
  Eingreifen in die laufende Diamanttrennscheibe.
• Herausschleudern eines fehlerhaften Diamantaufsatzes der Trennscheibe.
  Bei unsachgemäß Handhabung Rückschlag von Werkstücken und Werkstückteilen.
  Gehorschaden bei Nichtverwendung des nötigen Gehorschutzes.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Vor Inbetriebnahme

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerät vornehmen.

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.
Vor Inbetriebnahme,müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
Die Diamantscheibe muss frei laufen konnen.
- Bevor Sie den Ein-/Ausschalter betätigten, vergewissem Sie sich, ob die Diamantschiebe richtig montiert ist und bewegliche Teile leichtgangig sind.
Vor dem Gebrauch der Maschine überprüfen, dass alle Teile unbeschädigt sind; andernfalls diese ersetzen. Beim Ersatz von Teilen oder Zubehör aufmerksam die Anleitung aus die

D

sem Handbuch befolgen.

• Zur Erzielung optimaler Leistungen und maximaler Sicherheit die Maschine stets sauber halten.
• Wahlrend der Bearbeitung Verschleibeile kontrollieren und die Befestigung eventuell gelockerter Teile sowie den korrekten Einbau der Zubehörteile überprüfen.
• Hinweis! Der Fliesenschneider ist für den Betrieb mit Wasser konzipiert.
  Vor jedem Schnitt und während des Schneidevorgangs sicherstellen, dass der Wasserstand den Diamantteil der Scheibedeckt. Kuhlwasser direkt in die Wanne ein- bzw. nachfüllen.

7. Montage

Gefahr! Vor allen Wartungs-Umrüst- und Montagearbeiten an der Fliesenschneidmaschine ist der Akku zu entnahmen.

Montieren Sie das Gerät entsprechend den Abbildungen 3-12.

7.1 Diamanttrennscheibe montieren (Abb.3,4,5)

Um die Trennscheibe zu montieren, verfahren Sie wie folgt:

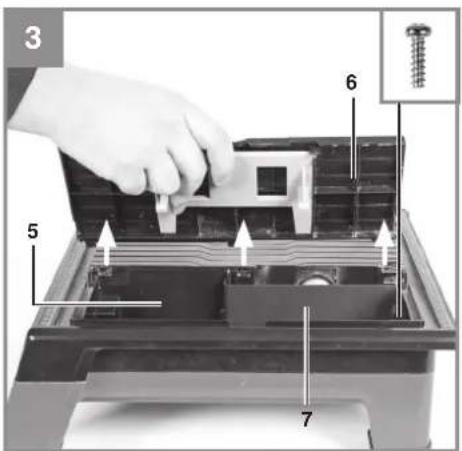

• Entfernen Sie die Wasserbehälter Abdeckung (6) (Abb. 3).

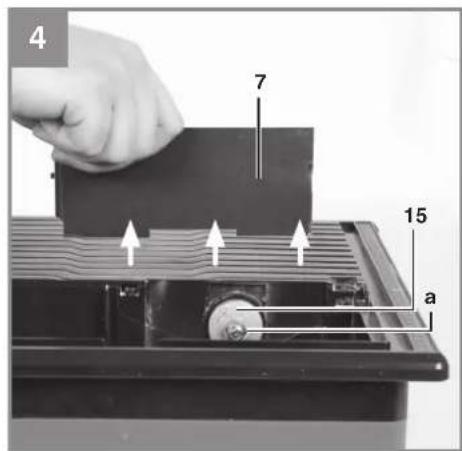

  Ziehen Sie die Trennscheiben Schutzabdeckung (7) nach oben hersa (Abb. 4).
• Schrauben Sie die Mutter (a) von der Motorwelle ab undnehmen Sie den Außenflansch (15) ab (Abb. 4).
• Setzen Sie die Trennscheibe (14) auf den Innenflansch auf und stecken Sie dann den Außenflansch auf die Trennscheibe. Hinweis! Auf richtige Drehrichtung der Trennscheibe achten!
• Drehen Sie die Mutter mit der Hand wieder auf das Gewinde.

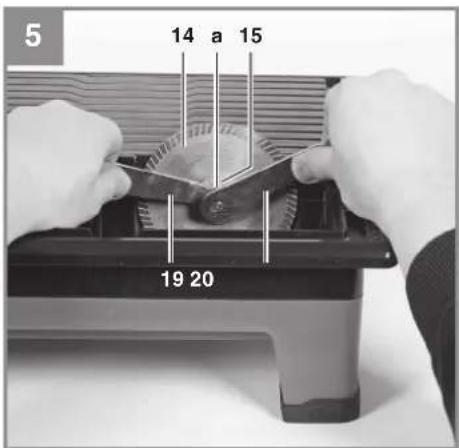

• Setzen Sie den Ringschlüssel (19) auf die Mutter auf und blockieren Sie mit dem Gegenhalter (20) die Motorwelle (Abb. 5).
• Drehen Sie die Mutter mit dem Ringschluss fest.
• Setzen Sie Trennscheiben Schutzabdeckung wieder ein und befestigen Sie die Wasserbehälter Abdeckung.

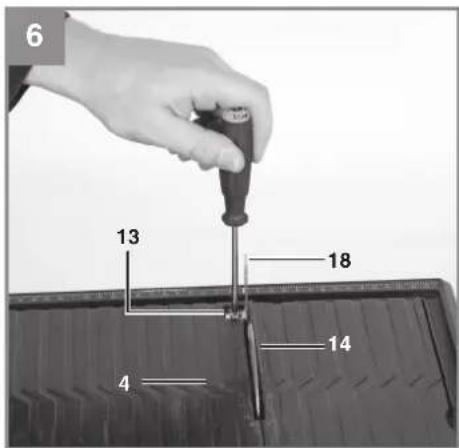

7.2 Spaltkeil Montieren (Abb. 6)

Drehen Sie die vormontierte Fixierungs-schaube (13) aus dem Schneidetisch (4) hersa.
- Befestigen Sie den Spaltkeil (18) mit der Fixierungsschraube am Schneidetisch.
- Der Spaltkeil muss sich zentrisch auf einer gedachten verlangerten Linie hinter der Trennscheibe (14) befinden, sodass kein verklemen des Schnittguts möglich ist.

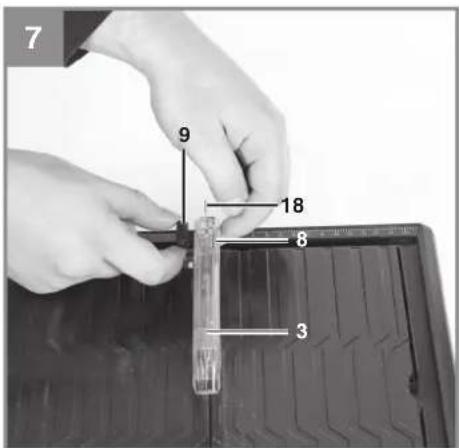

7.3 Scheibenschutz montieren (Abb. 7)

• Setzen Sie den Scheibenschutz (3) auf den am Gerät montierten Spaltkeil (18).
• Stecken Sie die Fixierungsschraube (8) durch den Scheibenschutz und den Spaltkeil.
• Drehen Sie den Fixierungsknopf (9) auf die Fixierungsschraube.

7.4 Verschlissene Diamantrennscheibe wechseln

Abb.3,4,5,9,12

Um die verschlissene Trennscheibe zu ersetzen, verfahren Sie wie folgt:

• Entfernen Sie den Akku, indem Sie die Akkusicherung (22) gedrück halten und den Akku (21) aus der Akkaufnahme (24) Herausziehen (Abb. 9).
  Entfernen Sie die Wasserbehälter Abdeckung (6) (Abb. 3).
• Schrauben Sie ggf. die Wasserablassschraube (11) Heraus, um das Wasser aus dem Wasserbehälter abzulassen (Abb. 12).
• Ziehen Sie die Trennscheiben Schutzabdeckung (7) nach oben hersa (Abb. 4).
• Setzen Sie den Ringschlüssel (19) auf die Mutter (a) und blockieren Sie mit dem Gegenhalter (20) die Motorwelle (Abb. 5).
• Schrauben Sie mit dem Ringschlüssel die Mutter ab und entfern den Sie den Außenflansch (15).
• Nehmen Sie die verschlissene Trennscheibe (14) Heraus und reinigen Sie Scheibenflansche gründlich.
• Setzen Sie die neue Trennscheibe auf den Innenflansch auf und stecken Sie den Außenflansch wieder auf die Trennscheibe auf. Hinweis! Auf richtige Drehrichtung der Trennscheibe achten!
• Blockieren Sie die Motorwelle wieder mit dem Gegenhalter und schrauben die Mutter mit dem Ringschlüssel fest (Abb. 5).
• Setzen Sie Trennscheiben Schutzabdeckung wieder ein und befestigen die Wasserbehälter Abdeckung.

D

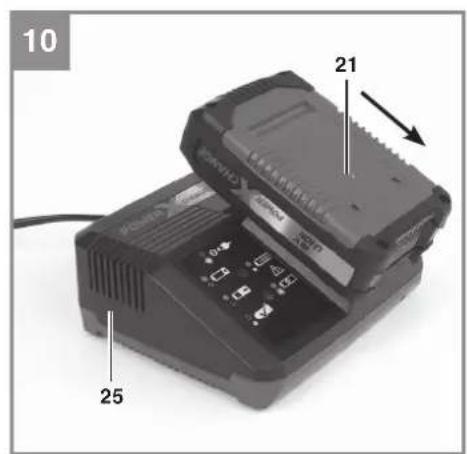

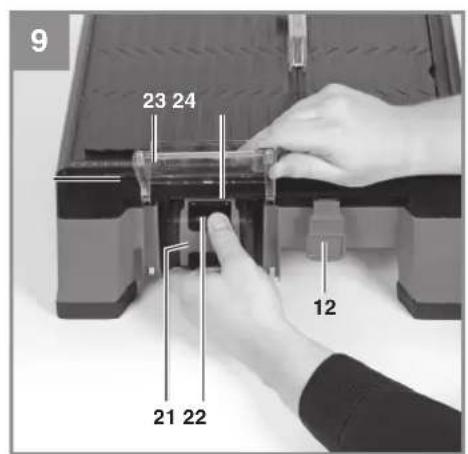

8. Laden des LI-Akkus (Bild 9,10)

1. Entfernen Sie den Akku, indem Sie die Akkusicherung (22) gedrückt halten und den Akku (21) aus der Akkaufnahme (24) herausziehen (Abb. 9).
2. Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhenden Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (25) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät (Abb. 10).

Unter Punkt 14 (Anzeige Ladegerät) fi den Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Solle das Laden des Akkus nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreiert Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Solle das Laden des Akkus immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter
und den Akku

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akkus sollen den Sie für eine rechtzeitige Wiederaufadung des Akkus sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlasst. Entladen Sie den Akku nie vollständig. Dies führt zu einem Defekt des Akku!

9. Betrieb

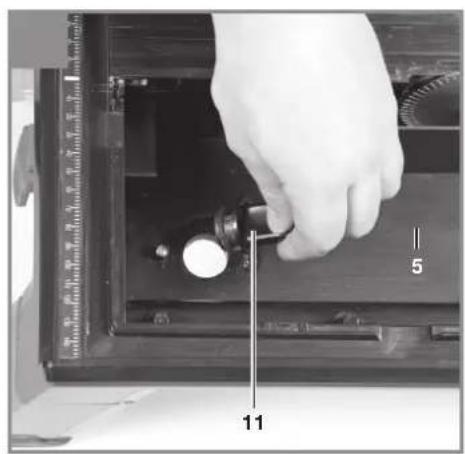

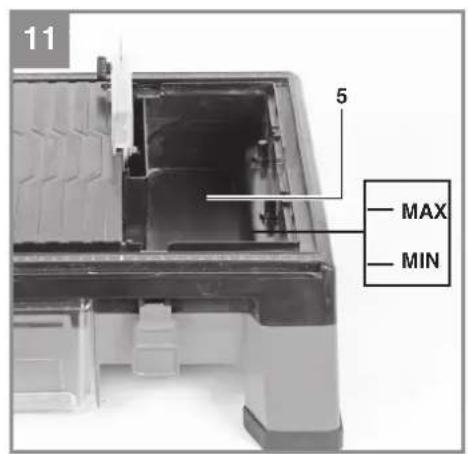

9.1 Wasserbehälter befüllen/Wasser ablassen (Abb. 3,11,12)

• Entfernen Sie die Wasserbehälter Abdeckung (6) (Abb. 3)
• Fullen Sie das Wasser in den Wasserbehälter (5) bis zur Markierung, MAX ein (Abb. 11).
• Schrauben Sie die Wasserablassschraube (11) Heraus, um das Wasser aus dem Wasserbehälter abzulassen (Abb. 12).

Hinweis! Kontrollieren Sie stets den Wasserstand

9.2 Einsetzen/Entfernen des Akkus (Abb. 9)

• Offnen Sie die Akku Schutzabdeckung (23) und schiben Sie den Akku (21) in die Akkuaufnahme (24).
• Drücken und halten Sie die Akkusicherung (22), um den Akku wieder aus der Akkaufnahme hersauszuziehen.

9.3 Ein/Ausschalter (Abb.1)

Durch kippen des Schalters (12) nach oben kann die Fliesenschneidmaschine eingeschaltet werden.
Um die Fliesenschneidmaschine wieder auszuschalten, muss der Schalter nach unter gekippt werden.

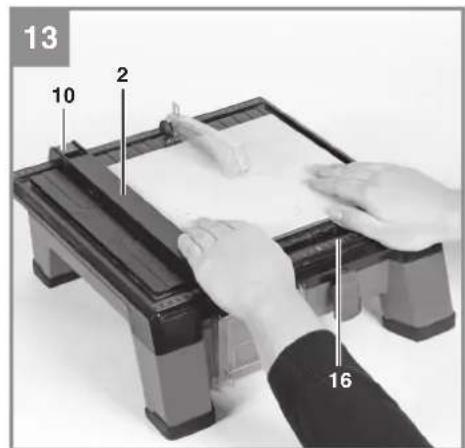

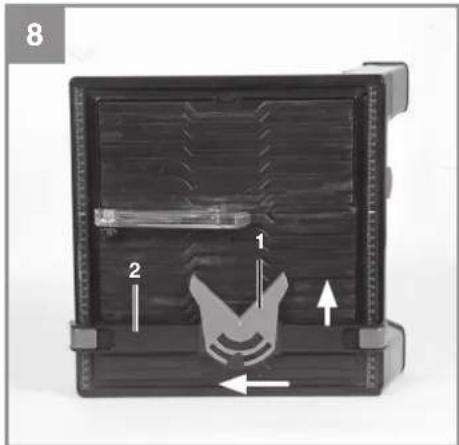

9.4 Ebener Schnitt (Abb. 13)

• Stellen Sie die Schnittbreite mit dem Parallelanschlag (2) ein und befestigen Sieihn über die Fixierungsklammern (10).
  Die Breite des Werkstücks konnen Sie anhand der Skala (16) ablesen.
• Abbildung 13 zeigt die korrekte Position der Höhe während des ebenen Schnits. Der Vorschub muss der Schneidekapazität der Trennscheibe entsprechen. Auf diese Weise ist sichergestellt, dass sich kein Material ablós, was Unfälle oder Verletzungen verursachen könnte.

9.5 Winkeleinstellung fur Gehrungsschnitt (Abb. 14a,14b)

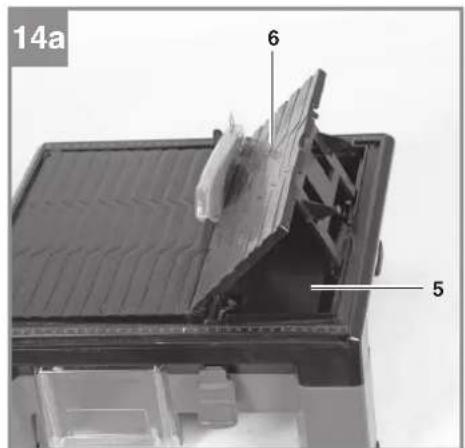

• Befestigen Sie die Wasserwannen Abdeckung (6) für den 45^ -Gehrungsschnitt (Jolly) in der oberen Position (Abb. 14a).

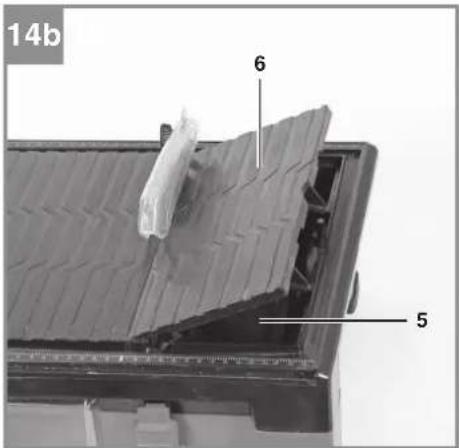

• Befestigen Sie die Wasserwannen Abdeckung für den 22,5^ -Gehrungsschnitt in der unteren Position (Abb. 14b).

D

9.6 Gehrungsschnitt (22,5^;45^) (Abb. 14a,14b,15)

• Befestigen Sie die Wasserbehälter Abdeckung (6) in der gewünschten Winkelposition (siehe Punkt 9.5 Winkeleinstellung für Gehrungsschnitt) (Abb. 14a, 14b).

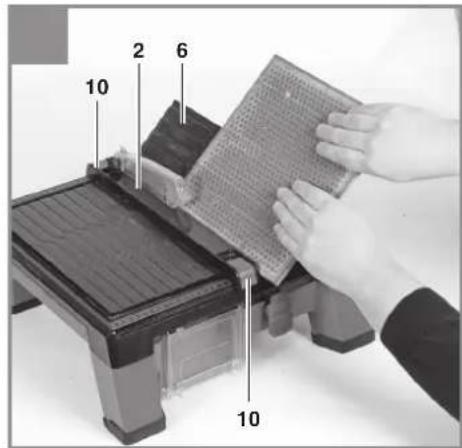

• Befestigen Sie den Parallelanschlag über die Fixierungsklammern (10), wie in Bild 15 dargestellt.
• Legen Sie die Fliese mit der Glasurseite auf die Wasserbehälter Abdeckung (Abb.15).
• Abbildung 15 zeigt die korrekte Position der Hände während des Gehrungsschnits. Die linke Hand hält das Werkstück in Kontakt mit der Trennscheibe, während die rechte Hand das Werkstück vorschibt. Der Vorschub muss der Schneidekapazität der Trennscheibe entsprechen. Auf diese Weise ist sicheregestellt, dass sich kein Material ablõst, was Unfälle oder Verletzungen verursachen könnte.
• Führer Sie einen Probeschnitt mit einem Fliesenrest durch, um das Schnittergebnis beurteilen zu konnen.

Hinweis! Beim Blockieren der Trennscheibe, Gerät ausschalten und Akku entfern, erst dann das Werkstück entfern

10. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku heraus.

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Akku herausziehen.

10.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

10.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Infos fi nden Sie unter www.Einhell-Service.com

11. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhinden. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehor bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoff e. Führten Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

12. Lagerung

Ziehen Sie den Akku ab. Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

13. Transport

Wenn Sie das Gerät an einen anderen Ort transportieren wollen, ziehen Sie den Akku ab und stellen Sie es an einem anderen davon vorgesehenen Bereich auf.

D

14. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.		Denach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

Nur fur EU-Länder.

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getreten gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehornteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beisiel
Verschleibsteile*Kohlebürsten,Akku
Verbrauchsmaterial/Verbrauchsteile*Trennscheibe
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles davon zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns geleitet Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und personlichen Ansprechpartners hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehort ein beratendes Technikerteam, bis zu 10 Jahre Ersatzmittelverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

3. Technische gegevens:

Voeding motor 18 V DC

Nullastoerental n. 3800 min

Bescherming klasse

Akku-Fliesenschneidmaschine* TE-TC 18/115 Li-Solo (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC
Annex IV Notifi ed Body: Reg.No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured Lw = dB(A) ; guaranteed Lw = dB(A) P = kW . L / O = cm
Notified Body:
2012/46/EU. (EU)2016/1628 Emission No.:

Standard references: EN 62841-1; EN 12418; EN 55014-1; EN 55014-2

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 11.08.2021

First CE:21

Art-No.:43.011.90

1.-No.:21010
