BEDIENUNGSANLEITUNG Monarch ED NIKON

Vorsichtsmaßnahmen bei Gebrauch 84
Im Lieferumfang 86
Optionales Zubehör 87
Teilebezeichnung 88
Teilebezeichnung (Okular) 89
Montieren auf ein Stativ 90
Abnehmer der Objektivlinsenkappe/Ausziehen der Gegenlichtblende 90
Montieren und Abnehmen des Okulars 91
Fokussieren 92
Drehen des Linsentubus (nur Modelle mit Schrägeinblick) 93
Anbringen der Bereitschafts-Schutzhülle 94
Informationen zur Okularobjektiv 96
Lagerung und Reinigung 97
Wasserdichte Modelle 98
Technische Daten des Produkts 99
Technische Daten des Okularobjektivs 100
Systemübersicht 101

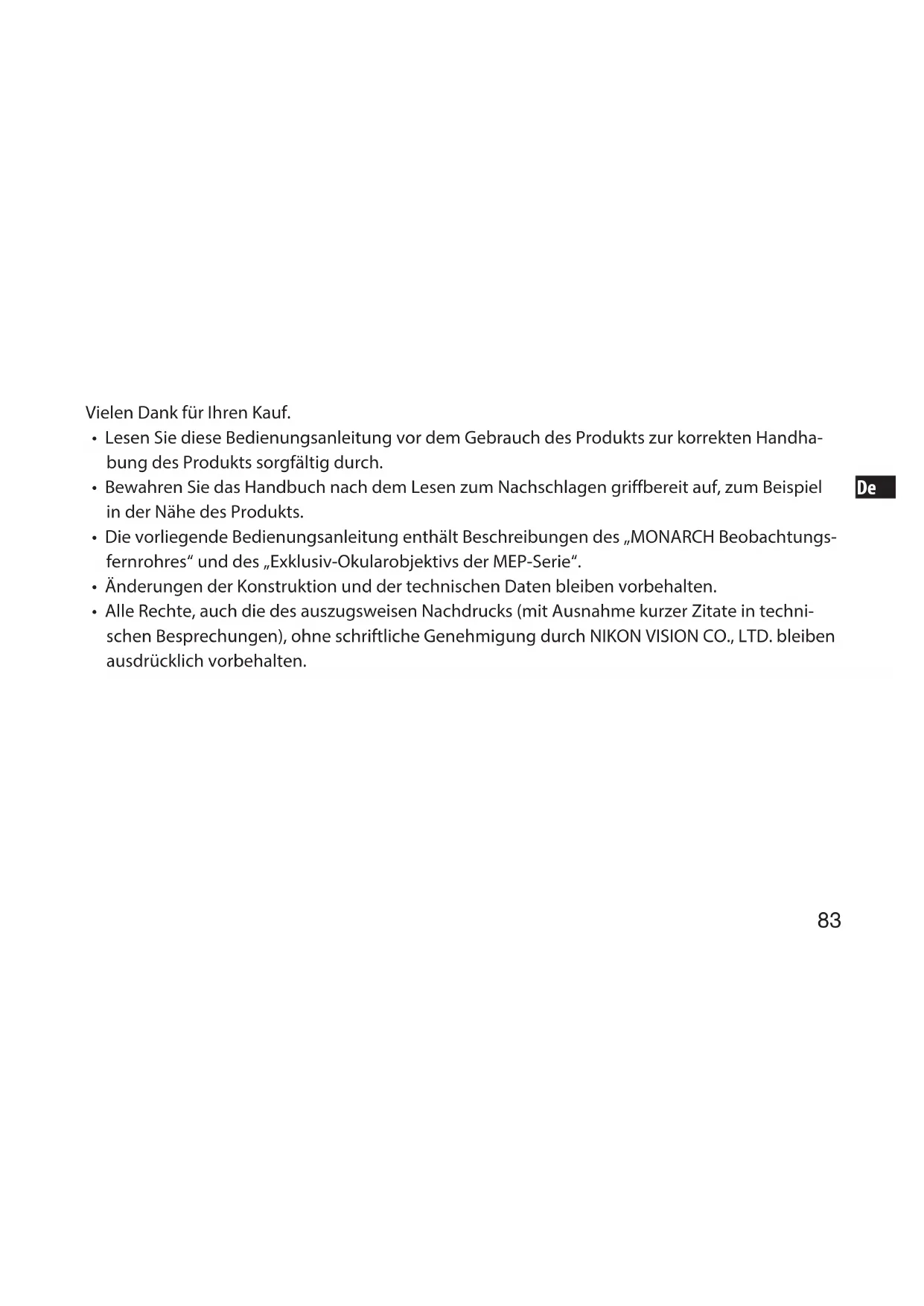

Vielen Dank für ihren Kauf.

• Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Produkts zur korrekten Handhabung des Produkts sorgfältig durch.
• Bewahren Sie das Handbuch nach dem Lesen zum Nachschlagen griffbereit auf, zum Beispiel in der Nähe des Produkts.
• Die vorliegende Bedienungsanleitung enthalt Beschreibungen des „MONARCH Beobachtungsfernrohres" und des „Exklusiv-Okularobjektivs der MEP-Serie".
• Änderungen der Konstruktion und der technischen Daten bleiben vorbehalten.
• Alle Rechte, auch die des auszugswesen Nachdrucks (mit Ausnahme kurzer Zitate in technischen Besprechungen), ohne schriftliche Genehmigung durch NIKON VISION CO., LTD. bleiben ausdrücklich vorbehalten.

Vorsichtsmaßnahmen bei Gebrauch

Lesen Sie zum sicheren Gebrauch des Produkts diese Anleitung sorgfältig durch und machen Sie sich mit den bereitgestelltten Informationen vertraut, bevor Sie das Produkt benutzen.

These Anleitung enthalt Anweisungen, die Sie zum sicheren Gebrauch des Produkts und zur Vermeidung von Personen- und Sachscha den befolgen sollenn. Machen Sie sich vor Gebrauch des Produkts mit den beschriebenen Informationen vertraut.

▲WARNING	Hinweis, bei dessen Nichtbeachtung schwere Verletzungen bzw. Lebensge-fahr die Folge sein können.
▲ACKTUNG	Hinweis, bei dessen Nichtbeachtung Personen- oder Sachschäden die Folge sein können.

WARNING

• Blichen Sie nicht durch das Beobachtungsfernrohr direkt in die Sonne oder starkes Licht.

ACHTUNG

• Schützen Sie das Produkt vor Regen, Wasserspritzern, Sand und Schlamm. Benutzen Sie den Fokusring nicht, wenn das Produkt durch Regen feucht geworden ist.
  Zerlegen Sie das Produkt nicht.
• Schwenken Sie das Produkt nicht am Trageriemen der Bereitschafts-Schutzhülle. Andernfalls können andere getroffen und verletzt werden.

• Achten Sie darauf, sich beim Zusammenchieben der Gegenlichtblende oder beim Aufsetzen oder Abnehmer des Gehäuses nicht die Finger einzuklemen.

• Stellen Sie das Produkt nicht an Orten auf, an denen es sich nicht in einer stabilen Position sichern{lss. Andernfalls kann das Produkt umkippen oder herunterfallen und{jemanden verletzen.

• Verwenden Sie das Produkt nicht während des Gehens. Andernfalls konnen Sie gegen andere Menschen oder Gegenstände laufen bzw. hinfallen und sich damit verletzen.
• Lassen Sie das Produkt nicht in der Höhe von Heizungen oder an einem bereits oder sonstigen Tag in einem Fahrzeug liegen.
• Die Linsenoberfläche kann beschlagen, wenn Sie das Produkt schellen Temperaturveränderungen aussetzen, zum Beispiel beim Betreten eines warmen Raums nach einem Aufenthalt in der Kälte.
• Bewahren Sie den Verpackungskarton, die Verpackungsmaterialien und die gelieferten Teile außerhalb der Reichweite von Kindern auf.
• Verhindern Sie, dass Kleinkinder versehentlich keine Teile verschlucken. Suchen Sie in this fall sofort einen Arzt auf.
• Bei manchen Menschen können Hautreizungen auftreten, nachdem die Gummiaugenmuschel langere Zeit benutzt wurde. Sollten Symptome auftreten,uchen Sie sofort einen Arzt auf.
• Achten Sie darauf, das Produkt sicher in der Tragetasche aufzubewahren und die Schnalle beim Tragen des Produkts zu schreiben.

Im Lieferumfang

De

■ Beobachtungsfernrohr

• Objektivlinsenkappe × 1 Montagekappe × 1 Bedienungsanleitung (dieses Heft)

Okularobjektiv

• Okularkappe × 1 Montagekappe × 1
• Okularobjektiv × 1 (nur bei Kauf eines einzelnen Okularobjektivs enthalten. In Sets nicht enthalten.)

Die folgenden mitgelieferten Antikel sind nur im Lieferumfang von MEP-30-60W enthalten.

• DS (Digiscoping)-Ringaufsatz × 1

• Okularkappe für den DS (Digiscoping)-Ringaufsatz × 1

• Wenn Sie das Fernrohr oder die Bereitschafts-Schutzhülle einzeln erworben haben, sind das Okularobjektiv und die zum Okularobjektiv mitgelieferten Antikel nicht enthalten.

Die Objektivlinsenkappe des Beobachtungsfernrohres und die Okularkappe des Okularobjektivs sind mit einer Verliersicherungs-Bohrung versehen, durch die eine Schnur gezogen wird, damit die Kappe nicht verlorenget. Nutzen Sie die Bohrung nach Bedarf.

Bohrung zur Verliersicherung

Optionales Zubehör

Bereitschafts-Schutzhülle (mit Trageriemen)
Im Lieferumfang enthalten, wenn Sie Fernrohr und Okular als ein Set erworben haben.

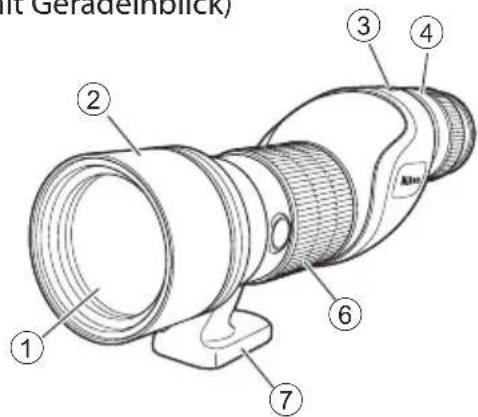

Teilebezeichnung

De

(mit Geradeinblick)

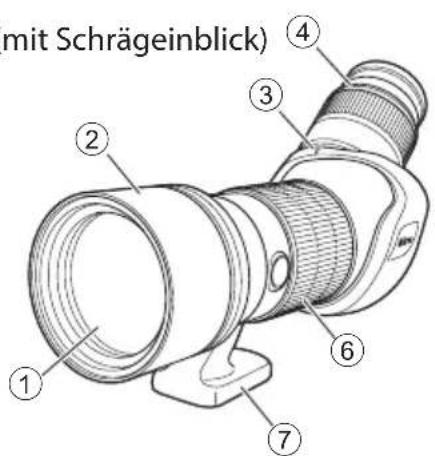

(mit Schrägeinblick)

5

① Objektivlinse
② Gegenlichtblende (zum Schiebern)
③ Okularobjektiv-Aufsatzmarkierung
④ Okular
⑤ Losevorrichtung fur das Okularobjektiv

⑥ Fokusring
⑦ Stativhalterung
(8) Klemmschraube (nur Ausführung mit Schrägeinblick)
Gewindebohrung fur Stativ (1/4") (1 Bohrung)
⑩ Loch fur Video-Pin (2 Locher)

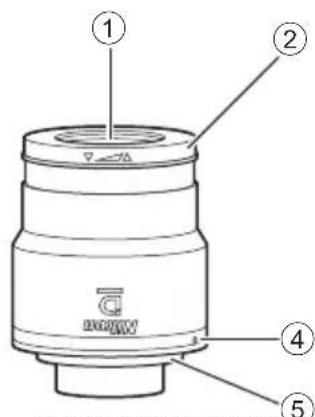

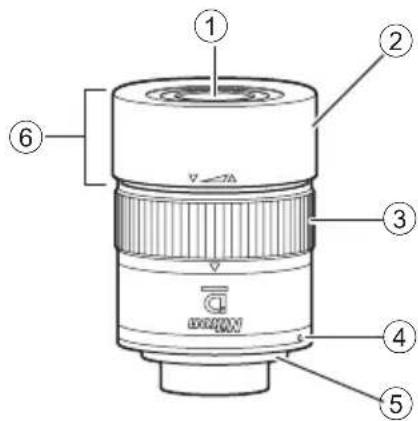

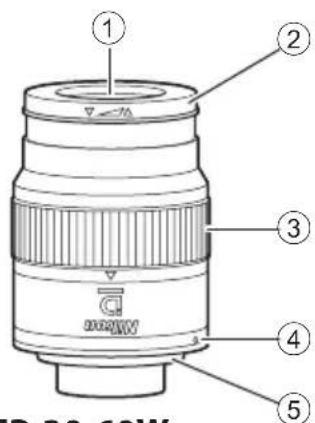

Teilebezeichnung (Okular)

① Okular
② Gummiaugenmuschel
③ Zoomring
④ Okularobjektiv-Aufsatzmarkierung

⑤ Okularanschluss
⑥ TS-Ringaufsatz
⑦ DS-Ringaufsatz

• Für das Okularobjektiv des Beobachtungsfernrohres MONARCH wird „Bajonettanschluss Typ 1" verwendet.

Es können nur Okularobjektive der MEP-Serie von Nikon verwendet werden.

Montieren auf ein Stativ

1) Montieren Sie das Beobachtungsfernrohr auf ein Stativ.

• Schrauben Sie die Stativschrauben in die Stativgewindebohrungen, um das Beobachtungsfernrohr sicher zu fixieren.
• Verwenden Sie ein große, sehr stabile Stativ.

2) Schrauben Sie die Klemmschraube (1) im Uhrzeigersinn hinein, um das Beobachtungsfernrohr in seiner Position zu fixieren (nur Ausführung mit Schrägeinblick).

Abnehmer der Objektivlinsenkappe/Ausziehen der Gegenlichtblende

Ziehen Sie die Gegenlichtblende nur aus oder ein, wenn die Objektivlinsenkappe entfernt ist.

• Befestigen Sie die Objektivlinsenkappe beim Tragen des Produkts, oder wenn das Produkt nicht verwendet wird.

Montieren und Abnehmen des Okulars

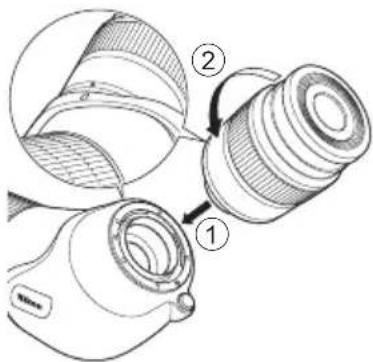

Montieren

Richten Sie die Okularaufsatz-Indizes des Geräts und des Okulars aneinander aus, setzen Sie das Objektiv (1) ein, und drehen Sie es gedrückt gegen den Uhrzeugersinn ein, bis Sie ein Vertriegungsgeräusch (2) horen.

Hinweis: Das Okular dreht sich erst dann, wenn sie es fest genug aufdrücken.

• Um zu verhindern, dass Verschmutzungen oder Wassertropfen eindrin-gen, verfügbar das Okular über einen O-Ring aus Gummi. Schieben Sie das Okular fest hinein, auch wenn dadurch ein kleiner Widerstand entsteht.

Hinweis: Beachten Sie beim Anbringen der Bereitschafts-Schutzhülle am Gerät Folgenden:

• Achten Sie beim Befestigen des Okularobjektivs darauf, dass der Rand der Hülle sich nicht im Kontaktbereich des Okularanschlusses verfüngt.

Kontaktbereich des Okularanschlusses

De

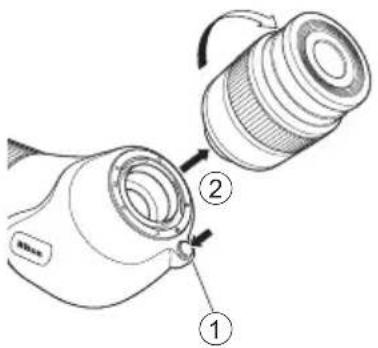

Abnehmen

Drehen Sie das Okularobjektiv im Uhrzeigersinn, um es zu entfernen (2), und halten Sie darauf die Lösevorrichtung für das Okularobjektiv (1) gedrückt.

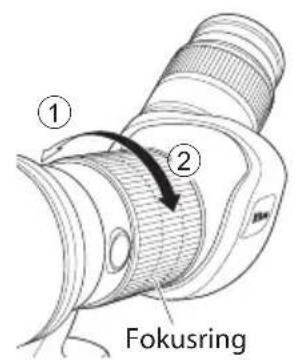

Fokussieren

Die Fokussierung erfolgt mit dem Fokusring.

Drehen Sie den Fokusring in der Richtung von (①), um entfernte Ziele scharfzustellen. Drehen Sieihn in die Richtung von (②), um nahe Ziele scharfzustellen.

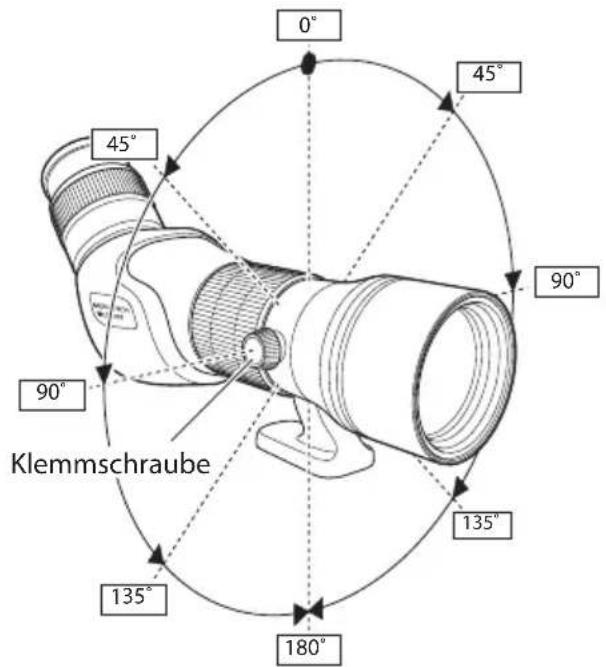

Drehen des Linsentubus (nur Modelle mit Schrägeinblick)

Nach dem Lösen der Klemmschraube durch Drehen entgegen dem Uhrzeigersinn konnen Sie den Linsentubus drehen.

• Der Linsentubus erzeugt in 45-Grad-Schritten ein Klickgeräusch.
• Schrauben Sie die Klemmschraube hinein, um den Linsentubus im gewünschten Winkel zu fixieren.

Anbringen der Bereitschafts-Schutzhülle

De

Abdeckung der Objektivlinse

Okularabdeckung Trageriemen Bereitschafts-Schutzhülle

Befestigung

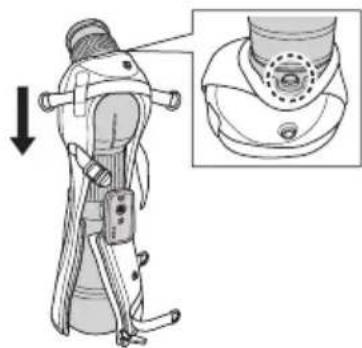

1) Legen Sie das Fernrohr mit der Objektivlinenseite nach unter gerichtet auf eine Plattform, und decken Sie das Fernrohr auf der Seite des Okulars mit der Bereitschafts-Schutzhülle ab.

• Führren Sie diesen Vorgang mit angebrachter Objektivlinsenkappe aus, damit das Fernrohr nicht beschadigt wird.
• Beim Abdecken darf die Lösevorrichtung für das Okularobjektiv nicht verdeckt werden.

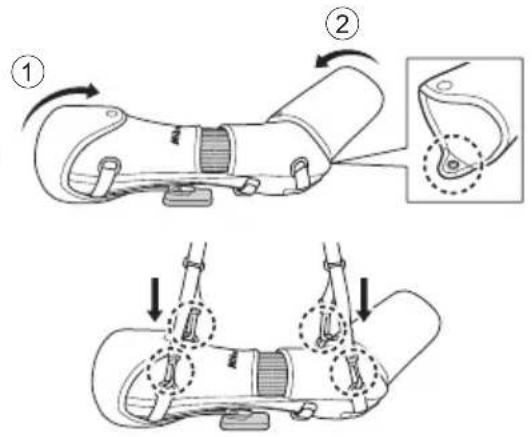

2) ① Ziehen Sie den ReiBverschluss hoch, und ②ziehen Sie den Gurtel fest.

3) Bringen Sie die ① Abdeckung der Objektivlinse und ② des Okulars an der Bereitschafts-Schutzhülle an. Die Okularabdeckung hat eine Ober- und eine Unterseite. Befestigen Sie die Abdeckung dergestalt, dass sich die Se mit dem längeren Element unter befindet.
4) Befestigen Sie den Riemen an vier Stellen.

Korrekte Anbringung

Ausfuhrung mit Geradeinblick Ausfuhrung mit Schrägeinblick

Informationen zur Okularobjektiv

De

Während der Beobachtung

Bei Beobachtung mit bloßem Auge: Drehen Sie den Okularabschnitt entgegen dem Uhrzeiger-sinn, umihn auszuziehen.

Bei Beobachtung mit Brille: Lassen Sie den Augenmuschelabschnitt eingezogen.

Bei Aufnahmen während der Digiskopie

Für MEP-38W und MEP-20-60

Ziehen Sie den Augenmuschelabschnitt vollständig ein, indem Sie den Okularabschnitt entgegen dem Uhrzeigersinn drehen, bis Sie die Bronzemarkierung 1) nicht mehr sehen können. 2)

Für MEP-30-60W

1) Entfernen Sie den (verstellbaren) TS-Ringaufsatz, indem Sieihn gegen den Uhrzeugersinn drehen.
2) Drehen Sie den DS (Digiscoping)-Ringaufsatz im Uhrzeigersinn fest.
- Drehen Sieihn bis zum Anschlag fest.

Lagerung und Reinigung

• Waschen Sie das Produkt nicht mit kaltem oder freiem Wasser.
• Wischen Sie Verschmutzungen des Produkts mit einem weichen, sauberen Tuch vorsichtig ab (außer an der Linse). Verwenden Sie weder organische Lösungsmittel wie Benzol oder Farbverdünner, noch Reinigungslösungen, die organische Lösungsmittel enthalten.
• Entfernen Sie Staub von der Linsenoberfläche mit einem weichen, ölfreien Pinsel.
• Entfernen Sie Flecken und Verschmutzungen wie Fingerabdrücke von der Linsenoberfläche, indem Sie sie mit einem Reinigungspapier oder einem weichen, sauberen Reinigungstuch, das mit einer geringen Menge absolutem Alkohol (Ethanol) oder einem handelsüblichen Objektivreiniger angefeucht warde, vorsichtig abwischen.

Wasserdichte Modelle

De

■ Beobachtungsfernrohr

• Das Beobachtungsfernrohr ist dank seiner Stickstoffgasfüllung wasserdicht. Es kann in Umgebungen mit hoher Feuchtigkeit, Wind und Regen verwendet werden, und ist gegenüber Trübung und Schimmelbildung resilient.

• Beachten Sie jedoch die folgenden Nutzungshinweise:

• Verwenden Sie das Produkt nicht unter Wasser und reinigen Sie es nicht unter stark flieben dem Wasser.

• Feuchtigkeit muss vom Gehäuse entfernt werden, bevor bewegliche Teile eingestellt werden.

• Um die Eigenschaften des Bebachtungsfernrohrs in Bezug auf Wasserdichtigkeit zu erhalten, empfeihlt Nikon Vision eine regelmäßige Wartung durch einen autorisierten Handler.

Okularobjektiv

• Das Okularobjektiv ist nicht wasserdicht. Tauschen Sie das Objektiv nach Möglichkeit in Umgebungen ohne Feuchtigkeit aus.
• Das Okularobjektiv ist bzw. bei Anbringung an das Beobachtungsfernrohr wasserdicht, kann jeder nicht unter Wasser verwendet werden.

Technische Daten des Produkts

	82ED-S 82ED-A 60ED-S 60ED-A		82ED-S 60ED-A
Objektivdurchmesser (mm) 82 82 60	60
Naheinstellgrenze (m/fuß) 5,0/16,4 5	0/16,4 3,3/10,8 3,3/10,8
Filteraufsatz (mm) 86 (P=1,0) 86 (P=1,0) 67 (P=0,75) 67 (P=0,75)
Länge (mm/zoll) *1	325(355²)/12,8 (14,0²) 34(364²)/13,1 (14,3²) 262(285²)/10,3 (11,2³) 270(293²)/10,6 (11,5²)
Höhe × Breite (mm/zoll) *1	124×103/4,9×4,1	112×108/4,4×4,3	124×93/4,9×3,7	110×98/4,3×3,9
Gewicht (g/unze)*1	1.650/58,2	1.640/57,8	1.260/44,4	1.250/44,1
Wasserdichtigkeit	Beobachtungsfernrohr: Wasserdicht und beschlagsicher (bis zu 1 m (3,3 fuß) für 10 min., mit Stickstoffgas gesplült)*3

1 Ohne Kappen
2 Bei vollständig ausgezogener Gegenlichtblende.
*3 Das optische System des Produkts wird nicht beschädigt, wenn das Produkt bis zu einer maximalen Tiefe von 1 Meter (3,3 Fuß) für bis zu 10 Minuten untergetaucht wird oder wenn das Produkt ins Wasser fällt. NICHT für den Gebrauch unter Wasser ausgelegt.

Hinweis: Die technischen Daten offen gelten nicht für Okulare.

Technische Daten des Okularobjektivs

Modell	MEP-38W		MEP-20-60		MEP-30-60W
MONARCH Fieldscope Durchmesser (mm) 82 60	82 60 82 60
Vergroßerung (x) 38 30 20-60 16-48 30-60 24-48
Sehfeldwinkel (objektiv/grad) (°) 2,0 2,5 2,1 - 1,0			*3	2,6 - 1,2*3	2,0 - 1,23	2,5 - 1,5*3
Sehfeldwinkel (subjektiv/grad) (°) *1	66,4	40,4 - 54,3	*3		55,3 - 65,6*3
Sehfeld pro 1.000 m/Yard (m) (Fuß)	35	44	37 - 17*3	45 - 21*3	35 - 21*3	44 - 26*3
	105	132	111 - 51*3	135 - 63*3	105 - 63*3	132 - 78*3
Austrittsblende (mm) 2	2,2,0	4,1 - 1,4	*3	3,8 - 1,3*3	2,7 - 1,43	2,5 - 1,3*3
Relative Helligkeit	4,8	4,0	16,8 - 2,0	*3	14,4 - 1,7*3	7,3 - 2,03
Abstand Auge - Okular (mm)	18,5	16,1 - 15,3	*3		15,2 - 14,2*3
Länge (mm/zoll)*2	73/2,9		89/3,5		91/3,6 (mit DS)*4
					92/3,6 (mit TS)*5
Äußer Durchmesser (mm/zoll)*2	61/2,4		62/2,4		62/2,4
Gewicht (g/unze)*2	270/9,5	350/12,3			370/13,1 (mit DS)*4
					400/14,1 (mit TS)*5
Wasserdichtigkeit	Okular: nicht wasserdichtBei aufgesettem Fieldscope: Wasserdicht (Wasser entsprechend 5 mm (0,2 zoll) pro Minute für eine Dauer von 30 Minuten)*6

1 Berechnet gemäß ISO14132-1:2002
2 Ohne Kappen
3 Vorgesehener Referenzwert bei stärkster Vergroßerung
4 Inklusive DS (Digiscoping)-Ringaufsatz
5 Inklusive (verstellbarem) TS-Ringaufsatz
6 Das optische System des Produkts wird nicht beschädigt bei Wasserspritzern entsprechend 5 mm (0,2 zoll) Regen pro Minute für eine Dauer von 30 Minuten. NICHT für den Gebrauch unter Wasser ausgelegt.

Hinweis: Da die in den Tabellen aufgeführten Werte berechnete auf-/abgerundete Werte sind, stimmen berechnete Zahlen möglicherweise nicht exakt über ein.

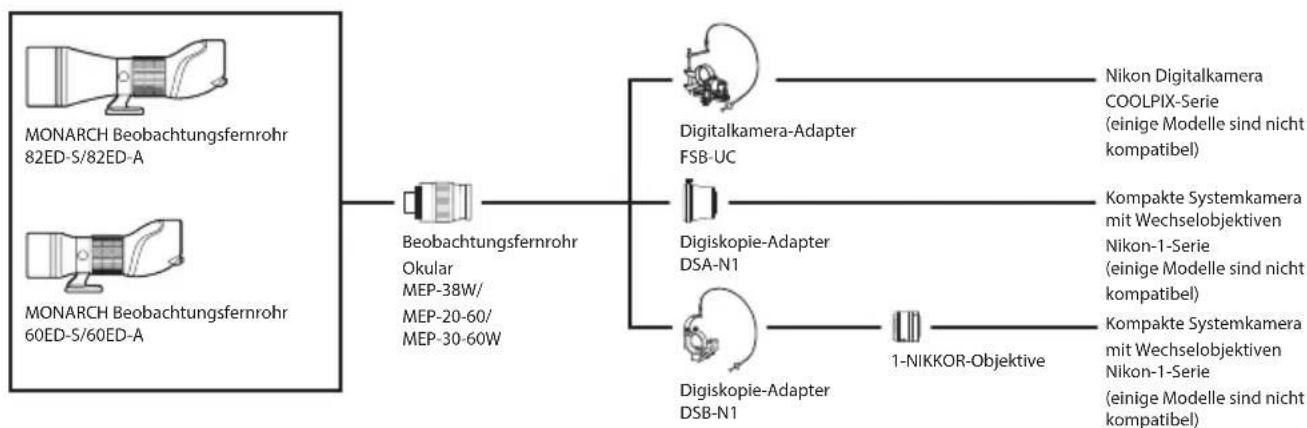

Systemübersicht

Stand der Übersicht onset: Mai 2016. Weitere Informationen und Details zu kompatiblen Modellen finden Sie auf der Nikon-Website.
