Monarch ED - Binoculares NIKON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Telescopio de observación terrestre
Marca	Nikon
Modelo	Monarch ED
Diámetro del objetivo	82 mm o 60 mm según el modelo
Distancia mínima de enfoque	5,0 m (modelos 82 mm) / 3,3 m (modelos 60 mm)
Peso	1 650 g (82ED-S) / 1 640 g (82ED-A) / 1 260 g (60ED-S) / 1 250 g (60ED-A)
Longitud	325 mm (82ED-S) / 334 mm (82ED-A) / 262 mm (60ED-S) / 270 mm (60ED-A)
Ancho × Alto	124×103 mm (82ED-S) / 112×108 mm (82ED-A) / 124×93 mm (60ED-S) / 110×98 mm (60ED-A)
Impermeabilidad	Sí, resistente al agua hasta 1 m durante 10 min, rellenado con nitrógeno
Oculares compatibles	Serie MEP (MEP-38W, MEP-20-60, MEP-30-60W)
Aumento	Variable según ocular: 20-60×, 30×, 38×, etc.
Campo de visión a 1000 m	Variable según ocular, ej. 35 m (MEP-38W en 82 mm)
Pupila de salida	Variable según ocular y aumento
Distancia ocular	18,5 mm (MEP-38W) / 16,1-15,3 mm (MEP-20-60) / 15,2-14,2 mm (MEP-30-60W)
Fijación al trípode	Agujero de tornillo 1/4" - 0,6 mm
Material óptico	Lentes ED (Extra-low Dispersion)
Parasol	Tipo deslizante
Alimentación	Ninguna (instrumento óptico)
Accesorios incluidos	Tapa del objetivo, tapa del soporte, manual de instrucciones
Mantenimiento y limpieza	Paño suave y limpio, alcohol anhidro para lentes; no utilizar disolventes
Seguridad	No mirar nunca al sol o a una luz intensa; no usar mientras camina
Piezas de repuesto y reparabilidad	Oculares intercambiables serie MEP; hacer reparar por un distribuidor autorizado

Preguntas frecuentes - Monarch ED NIKON

¿Cómo limpiar las lentes del telescopio?

Quite el polvo de la superficie de la lente con un cepillo no graso de cerdas suaves. Elimine las huellas (dedos, etc.) con papel óptico especial o un paño suave ligeramente humedecido con alcohol anhidro (etanol) o un limpiador óptico comercial. No use nunca benceno ni diluyentes.

¿El telescopio es impermeable? ¿Puedo usarlo bajo el agua?

El telescopio es resistente al agua gracias a un diseño con inyección de nitrógeno. Resiste la humedad, la lluvia y la condensación. Puede soportar inmersión hasta 1 m de profundidad durante 10 minutos, pero no está diseñado para uso bajo el agua. No lo use bajo el agua ni lo lave con un fuerte chorro de agua.

¿Cómo montar el ocular en el telescopio?

Alinee las marcas de montaje del cuerpo y del ocular, inserte el ocular y gírelo en sentido antihorario presionando hasta que oiga un clic de bloqueo. Si no presiona lo suficiente, no girará.

¿Puedo usar el telescopio con gafas graduadas?

Sí. Para la observación con gafas graduadas, deje la parte del ocular en posición retraída (no desplegada). Para la observación a simple vista, gire el ocular en sentido antihorario para desplegar el ocular.

¿Cuál es la distancia mínima de enfoque?

Para los modelos con objetivo de 82 mm, la distancia mínima es de 5,0 m (16,4 pies). Para los modelos de 60 mm, es de 3,3 m (10,8 pies).

¿Cómo fijar el telescopio a un trípode?

Atornille el tornillo del trípode en el agujero para trípode (1/4" - 0,6 mm) situado debajo del telescopio. Use un trípode grande y estable. Para los modelos acodados, apriete la fijación en sentido horario para bloquear la posición.

¿Qué hacer si se forma condensación dentro del telescopio?

El telescopio está rellenado con nitrógeno para evitar la condensación. En caso de humedad, seque el cuerpo del telescopio antes de ajustar las partes móviles. Si el problema persiste, contacte a un distribuidor autorizado para mantenimiento.

¿Los oculares son intercambiables entre modelos?

Sí, los oculares de la serie MEP para telescopios Nikon son compatibles con el soporte de bayoneta Tipo 1 del Monarch ED. Los modelos disponibles son MEP-38W, MEP-20-60 y MEP-30-60W.

¿Cómo usar la función de digiscopia?

Para el modelo MEP-30-60W, retire el soporte del ocular giratorio/deslizante girándolo en sentido antihorario, luego instale el anillo de digiscopia incluido girándolo en sentido horario hasta el tope. Para los otros modelos, retraiga completamente el ocular.

¿Cuáles son los accesorios opcionales disponibles?

Los accesorios opcionales incluyen el estuche de campo con correa (incluido de origen con el conjunto telescopio+ocular), así como diferentes oculares de la serie MEP. Hay anillos de digiscopia disponibles para algunos modelos.

MANUAL DE USUARIO Monarch ED NIKON

Precauciones de seguridad y funcionamiento 44 Artículos suministrados 46 Accesorios opcionales 47 Nomenclatura 48 Nomenclatura (ocular) 49 Montaje en el trípode 50 Extracción de la tapa del extremo de la lente del objetivo/extensión del parasol del objetivo 50 Montaje y extracción del ocular 51 Enfoque 52 Rotación del cañón del objetivo (solo para los modelos en ángulo) 53 Colocación de la funda de transporte 54 Acerca del objetivo del ocular 56 Almacenamiento y limpieza 57 Modelos a prueba de agua 58 Especificaciones del producto 59 Especificaciones del objetivo del ocular 60 Gráfico del sistema 61

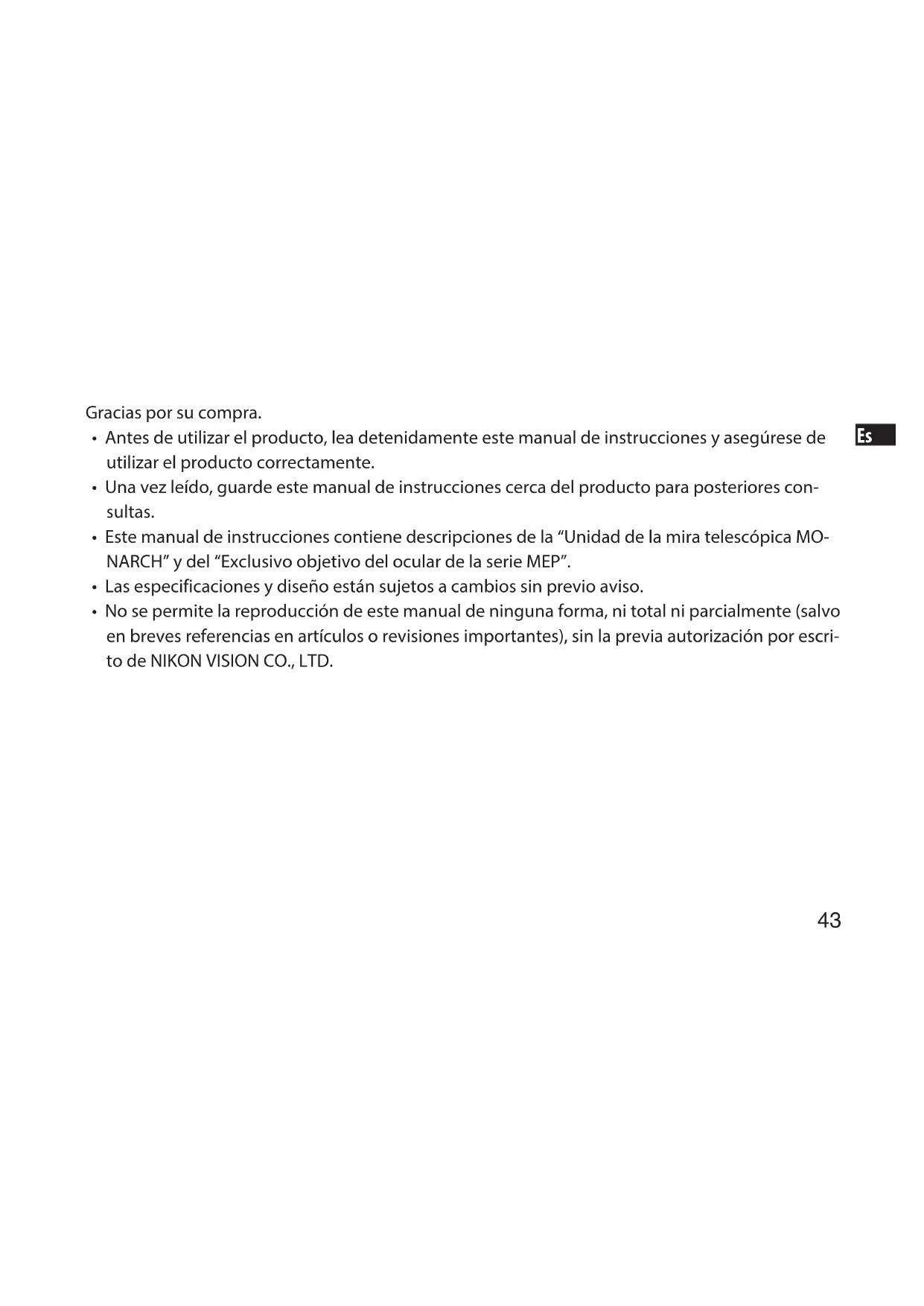

Gracias por su compra.

• Antes de utilizar el producto, lea detenidamente este manual de instrucciones y asegúrese de utilizar el producto correctamente.
• Una vez leído, guarde este manual de instrucciones cerca del producto para posteriores consultas.
• Este manual de instrucciones contiene descripciones de la "Unidad de la mira telescópica MONARCH" y del "Exclusivo objetivo del ocular de la serie MEP".
• Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
• No se permite la reproducción de este manual de ninguna forma, ni total ni parcialmente (salvo en breves referencias en artículos o revisiones importantes), sin la previa autorización por documento de NIKON VISION CO., LTD.

Precauciones de seguridad y funcionamiento

Con el fin de garantizar el uso seguro de este producto, lea atentamente este manual y asegúrese de que comprende la información en el mismo antes de proceder a la utilización del producto. Este manual contiene instrucciones que deben seguirse para utilizar el producto de forma segura y evitar lesiones personales y daños en la propiedad. Asegúrese de que entiende la información provista antes de proceder a la utilización del producto.

ADVERTENCIA	Estaindrónica le advierte sobre el/hecho de que[quequialquier uso indebtedo queignore el contenidoaquí descririto,puede occasionar posibleslesiones graves o incluso la muerte.
PRECAUCIONES	Estaindrónica le advierte sobre el/hecho de que[quequialquier uso indebtedo que ignorel contentidoaquí descririto,puede derivar en posibleslesiones graves o endaños materiales.

ADVERTENCIA

• No mire directamente al sol o a una luz intensa cuando utilice el fieldscope.

PRECAUCIONES

• Mantenga el producto alejado de la lluvia, salpicaduras de agua, arena y barro. No utilice el anillo de enfoque si se ha mojado el producto con la lluvia.
• No desmonte el producto.
• No balancee el producto con la correa de la funda de transporte. El producto podrá golpear a otras personas y ocasionar lesiones. Tenga cuidado de no pillarse los dedos al replegar el parasol del objetivo, o al colocar o extraer el cuerpo.
• No coloque el producto en lugares en los que no se pueda garantizar una posición estable. De lo contrario, el producto podría volcarse o caerse y ocasionar daños.
• No utilice el producto mientras camina. De lo contrario, podría tropezar con otras personas u objetos, o caerse y producirse algún tipo de lesión.
• No deje el producto dentro de un coche en un día caluroso o soleado, o cerca de equipos que generen calor.
• La superficie del objetivo podría empañarse si el producto se somete a cambios de temperatura extremos, como cuando se pasa del frío en espacios abiertos a un lugar cálido.
• Asegúrese de que la caja de embalaje, los materiales de embalaje y los artículos suministrados se encuentren fuera del alcance de los niños.
• Evite que los niños ingieran accidentalmente piezas pequeñas. En caso de ingestión, consulte inmediatamente a un médico.
• Algunas personas pueden padecer una inflamación cutánea si utilizan el protector ocular de goma durante un largo periodo de tiempo. Si desarrolla cualquier síntoma, consulte inmediatamente a un médico.
• Asegúrese de guardar correctamente el producto en la bolsa de transporte y cierre el broche cuando lo transporte.

Artículos suministrados

Unidad de la mira telescópica

• Tapa de la lente del objetivo ×1 - Tapa de montaje ×1 - Manual de instrucciones (este folleto)

Unidad del objetivo del ocular

• Tapa del ocular ×1 - Tapa de montaje ×1
• Funda del objetivo del ocular ×1 (se incluye solo en el caso de que haya adquirido una sola unidad del objetivo del ocular. No se incluye si se ha adquirido un juego).

Los siguientes artículos suministrados se incluyen únicamente con el MEP-30-60W.

• Accesorio del anillo DS (digiscoping) ×1
• Tapa del ocular para el accesorio del anillo DS (digiscoping) ×1
• Si ha adquirido una sola unidad de la mira telescópica, no se incluye la funda de transporte, el objetivo del ocular y los elementos suministrados con el objetivo del ocular.

La tapa de la lente del objetivo de la unidad de la mira telescópica y la tapa del ocular de la unidad del objetivo del ocular tienen un orificio (orificio de prevención de pérdidas) a través del cual se hace pasar una cuerda para que no se pierda la tapa. Utilice el orificio según sea necesario.

Orificio de prevención de pérdidas

Accesorios opcionales

• Funda de transporte (con correa)*
• Se suministra si ha adquirido la mira telescópica y el ocular como un conjunto.

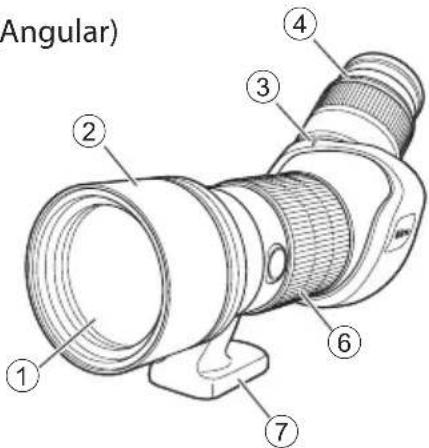

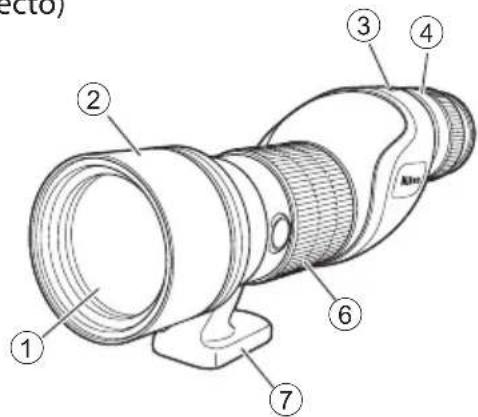

Nomenclatura

(Recto)

(Angular)

① Lente del objetivo ② Parasol del objetivo (tipo deslizante) ③ Índice del accesorio del objetivo del ocular ④ Ocular ⑤ Botón de extracción del objetivo del ocular

⑥ Anillo de enfoque ⑦ Soporte del trípode ⑧ Abrazadera (solo para el tipo en ángulo) Orificio para el tornillo del trípode (1/4 pulg.) (1 orificio) Orificio para la conexión de video (2 orificios)

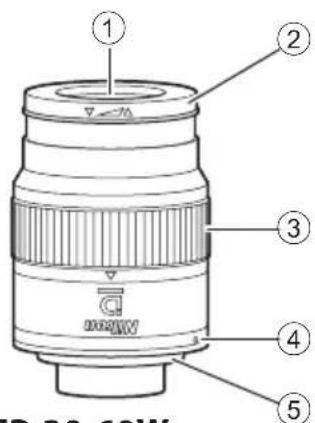

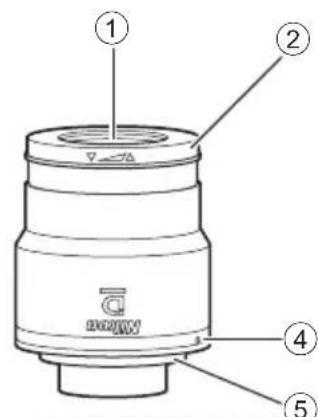

Nomenclatura (ocular)

① Ocular ② Protector de goma del ocular ③ Anillo de zoom ④ Índice del accesorio del objetivo del ocular

⑤ Montaje del ocular ⑥ Accesorio del anillo TS ⑦ Accesorio del anillo DS

• El objetivo del ocular de la mira telescópica MONARCH utiliza "Montaje de bayoneta tipo 1". No se puede usar un objetivo del ocular distinto al de la serie MEP del objetivo del ocular de la mira telescópica de Nikon.

Montaje en el trípode

1) Montaje del fieldscope en el trípode.

• Atornille los tornillos del trípode en los orificios de los tornillos del trípode de modo que el fieldscope se bloquee correctamente en su lugar.
• Utilice un trípode grande que sea muy estable.

2) (Solo para el tipo en ángulo) Atornille la abrazadera en el sentido de las agujas del reloj (1) para bloquear la mira telescópica en su lugar.

Extracción de la tapa del extremo de la lente del objetivo/ extensión del parasol del objetivo

Extienda o retraiga el parasol del objetivo únicamente al extraer la tapa de la lente del objetivo.

• Coloque la tapa del extremo de la lente del objetivo cuando transporte el producto o no lo vaya a utilizar.

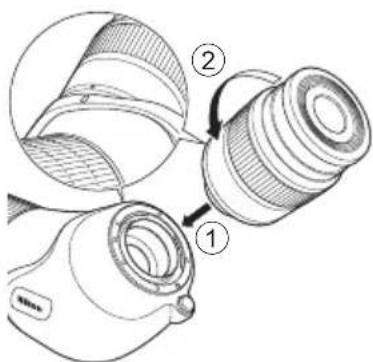

Montaje y extracción del ocular

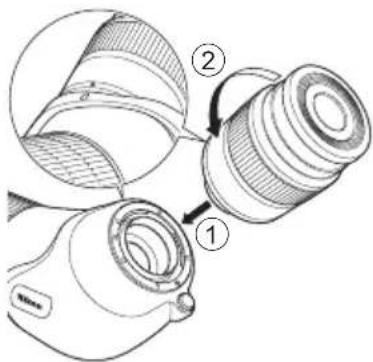

Montaje

Alinee los índices del accesorio del ocular de la unidad y el ocular, introduzca el objetivo (①) y gírelo en sentido contrario a las agujas del reloj, hasta escuchar un sonido de bloqueo (②).

Nota: el ocular no girará si no lo pulsa suficientemente.

• Con el fin de evitar la entrada de elementos contaminantes, como gotas de agua, el ocular incluye una junta tórica de caucho. Aunque este elemento ofrece una ligera resistencia, introduzca el ocular vigorosamente hasta que se bloquee en su lugar.

Nota: tenga en cuenta lo siguiente cuando coloque la funda de transporte en la unidad.

• Una vez se haya montado el objetivo del ocular, tenga cuidado de no enganchar el borde de la funda en el área de contacto de montaje del ocular.

Área de contacto de montaje del ocular

Es

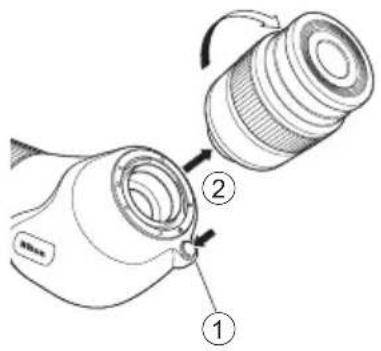

Extracción

Al pulsar el botón de extracción del objetivo del ocular (①), gire el objetivo del ocular en el sentido de las agujas del reloj para extraerlo (②).

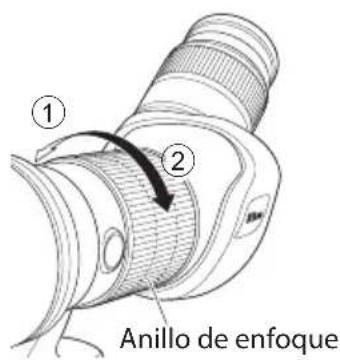

Enfoque

El enfoque se realiza con el anillo de enfoque.

Gire el anillo de enfoque en la dirección de (①) para enfocar objetos distantes. Gírelo en la dirección de (②) para enfocar objetos cercanos.

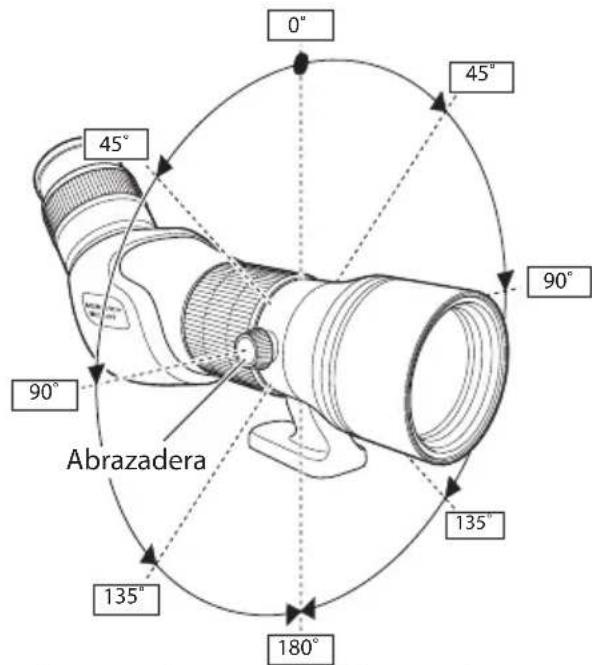

Rotación del cañón del objetivo (solo para los modelos en ángulo)

Al aflojar la abrazadera girándola en sentido contrario a las agujas del reloj, puede girar el cañón del objetivo.

• El cañón del objetivo emite un clic tras cada incremento de 45 grados.
• Atornille la abrazadera para bloquear el cañón del objetivo en cualquier ángulo.

Colocación de la funda de transporte

Tapa de la lente del objetivo Tapa del ocular Correa

Unidad de la funda de transporte

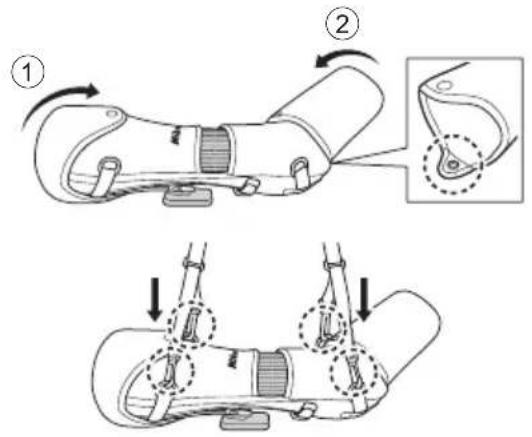

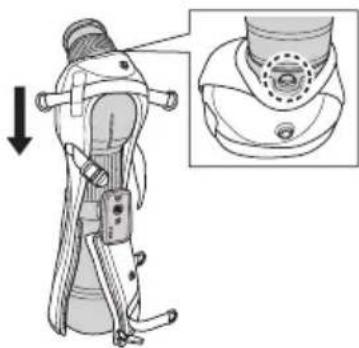

Colocación

1) Coloque la mira telescópica en una plataforma situando la parte de la lente del objetivo en la parte inferior, y cubra la mira telescópica con la unidad de la funda de transporte desde la parte del ocular.

• Realice este procedimiento colocando la tapa de la lente del objetivo de forma que no se dañe la mira telescópica. Cúbrala sin ocultar el botón de extracción del objetivo del ocular.

2) ① Tire de la cremallera hacia arriba y ② apriete la correa.

3) Coloque la ① tapa de la lente del objetivo y la ② tapa del ocular en la unidad de la funda de transporte.

• La tapa del ocular tiene una parte superior y otra inferior. Coloque la tapa de modo que la parte con la pestaña más larga se encuentre en la parte inferior.

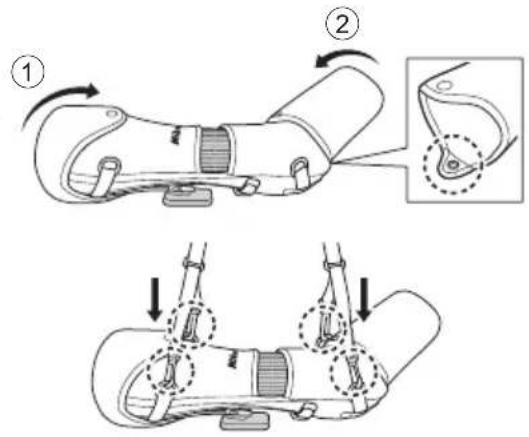

4) Coloque la correa en cuatro puntos.

Colocación correcta

Tipo recto Tipo en ángulo

Acerca del objetivo del ocular

Durante la observación

Al observar a simple vista: utilice el girando la sección del ocular en sentido contrario a las agujas del reloj para extenderlo.

Al observar con gafas: utilícelo retrayendo la sección del ocular.

Cuando se dispara durante el digiscoping

Para MEP-38W y MEP-20-60

Retraiga por completo la sección del ocular girando la sección del ocular en sentido contrario a las agujas del reloj hasta que no pueda ver la marca de bronce. 1)

Para MEP-30-60W

1) Extraiga el accesorio del anillo TS (deslizamiento de giro) girándolo en sentido contrario a las agujas del reloj. 2) Coloque el accesorio del anillo DS (alcance digital) girándolo en el sentido de las agujas del reloj. - Colóquelo girándolo firmemente por completo.

Almacenamiento y limpieza

• No lave el producto con agua fría o caliente.
• Limpie suavemente la suciedad del producto (salvo el objetivo) utilizando un paño suave y limpio. No utilice disolventes orgánicos, como bencina o disolvente de pintura, o una solución de limpieza que contenga disolventes orgánicos.
• Elimine el polvo de la superficie del objetivo con un cepillo suave que no contenga grasa.
• Elimine manchas (como las huellas dactilares) de la superficie del objetivo limpiándolas suavemente con un papel de limpieza o paño de limpieza suave que haya sido humedecido con una pequeña cantidad de alcohol anhidro (etanol) o limpiador de objetivos disponible en tiendas.

Modelos a prueba de agua

Unidad de la mira telescópica

• La unidad de la mira telescópica es a prueba de agua debido a su diseño con gas nitrógeno. Se puede utilizar en condiciones de humedad elevada, viento y lluvia, y es resistente a la nubosidad y al moho.
• No obstante, tenga en cuenta lo siguiente durante su uso.
• No utilice el producto bajo el agua ni lo limpie en agua corriente a alta presión.
• Se deben eliminar los restos de humedad del cuerpo antes de ajustar las piezas móviles.
• Con el fin de mantener las propiedades de resistencia al agua del fieldscope, Nikon Vision recomienda revisiones periódicas por parte de un distribuidor autorizado.

■ Objetivo del ocular

• La unidad del objetivo del ocular no es a prueba de agua. Realice siempre que pueda la sustitución del objetivo en un área sin humedad.
• Aunque el diseño del objetivo del ocular es a prueba de agua cuando se monta en la unidad de la mira telescópica, no se puede utilizar bajo el agua.

Especificaciones del producto

Es

	82ED-S 82ED-A	60ED-S 60ED-A
Diámetro del objetivo (mm) 82 82 60 60
Distancia de enfoque cercano (metros/pies)	5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Tamaño de accesorio de filtro (mm)	86 (P=1,0) 86 (P=1)	0) 67 (P=0,75) 67 (P=0,75)
Longitud (mm/pulg.)	325(355-2)/12,8(14,0-2)	384(364 -2)/13,1(14,3-2)	262(285 -2)/10,3(11,2-2)	270(293 -2)/10,6(11,5-2)
Altura × Ancho (mm/pulg.)	124×103/4,9×4,1 112	108/4,4×4,3 124×93/4,9×3,7	110×98/4,3×3,9
Peso (gr./onzas)*1	1.650/58,2	1.640/57,8	1.260/44,4	1.250/44,1
Rendimiento a prueba de agua	Unidad de la mira telescopia: a prueba de agua y vaho (hasta 1 m (3,3 pies) durante 10 min. y purgado con gas nitrógeno)3

1 Sin tapas 2 Cuando el parasol está completamente extendido. *3 El sistema óptico de este producto no sufrirá ningún daño si se sumerge o se cae al agua a una profundidad máxima de 1 metro (3,3 pies) durante un tiempo máximo de 10 minutos. NO ha sido diseñado para ser utilizado bajo el agua.

Nota: las especificaciones anteriores no incluyen los oculares.

Especificaciones del objetivo del ocular

Modelo	MEP-38W		MEP-20-60		MEP-30-60W
Diámetro de MONARCH Fieldscope (mm) 82 60	82 60 82 60
Ampliación (×) 38 30 20-60 16-48 30-60 24-48
Campo de visión angular (verdadero/grades) (°)	2,0 2,5 2,1 - 1,0		*3	2,6 - 1,2*3	2,0 - 1,23	2,5 - 1,5*3
Campo de visión angular (aparente/grades) (°) *1	66,4 40,4 - 54,3		*3		55,3 - 65,6*3
Campo de visión a una distancia de 1.000 metros/yardas (metros) (pies)	35	44	37 - 17*3	45 - 21*3	35 - 21*3	44 - 26*3
	105	132	111 - 51*3	135 - 63*3	105 - 63*3	132 - 78*3
Pupila de salute (mm) 2,2 2,0 4,1 - 1,4			*3	3,8 - 1,3*3	2,7 - 1,43	2,5 - 1,3*3
Brillo relativo	4,8 4,0	16,8 - 2,0	*3	14,4 - 1,7*3	7,3 - 2,03	6,3 - 1,6*3
Distancia entre el ojo y el ocular (mm)	18,5		16,1-15,3*3		15,2 - 14,2*3
Longitud (mm/pulg.)*2	73/2,9		89/3,5		91/3,6 (con DS)*492/3,6 (con TS)*5
Diámetro exterior (mm/pulg.)*2	61/2,4		62/2,4		62/2,4
Peso (gr./onzas)*2	270/9,5 350/12,3				370/13,1 (con DS)*4400/14,1 (con TS)*5
Rendimiento a prUEba de agua	Ocular: no es resistente al aguaCon el fieldscope incorpore: a prUEba de agua (agua equivalente a 5 mm (0,2 pulg.) por minuto con una duración de 30 Minutes)*6

1 Se calcula según el estándar ISO14132-1:2002 2 Sin tapas 3 Valor de referencia Diseño con la máxima ampliación 4 Cuando se coloca el accesorio del anillo DS (digiscoping) 5 Cuando se coloca el accesorio del anillo TS (deslizamiento de giro) 6 El sistema óptico de este producto no sufrirá nunca daño si se somete a una lluvia equivalente a una precipitación de 5 mm (0,2 pulg.) por minuto durante un tiempo de 30 horas. NO ha sido diseñado para ser sumergido bajo el agua.

Nota: dado que los valores que aparecen en estos géneros se han redondeado hacia arriba o hacia abajo, es posible que el cálculo de las cifras no sea completamente exacto.

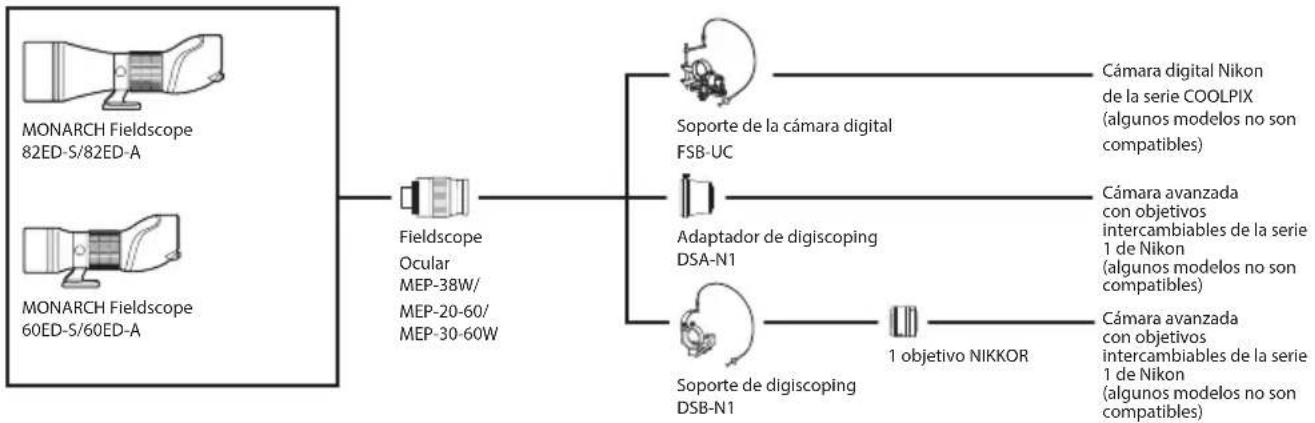

Gráfico del sistema

Es

El gráfico anterior se aplica a partir de mayo de 2016. Si desea obtener más información y detalles relativos a los modelos compatibles, visite el sitio web de Nikon.
