KÄYTTÖOHJE Monarch ED NIKON

Turvallisuuteen ja käyttoön liittyvat varotoimenpiteet. 224
Toimituksen sisaltö 226
Lisavarusteet 227
Nimitykset 228
Nimitykset (okulaari) 229
Kiinnittäminen jalustaan 230
Objektivin linssisuojuksen poisto / vastavalosuojan pidennys 230
Okulaarin kiinnittäminen ja irrottaminen 231
Tarkentaminen 232
Linssiputken kiertäminen (vain kulmikkaat mallit) 233
Kantokotelon kiinnittäminen 234
Tietoja okulaarin linssistä 236
Sailytys ja puhdistus 237
Vesitiivit mallit 238
Tuotteen ominaisuudet 239
Okulaarin linssin ominaisuudet 240
Järnestelmäkaavio 241

Kiitokset ostamisesta.

• Lue tāmā kāyttöopas huolellisesti ennen tuotteen kāyttöä ja varmista, etta kāytāt tuotetta oikein.
• Säilytä käyttoopasta lukemisen jälkeen helposti saatavilla olevassa paikassa, kuten tuotteen lähellä.
• Tässä käyttooppaassa on kuvaukset MONARCH-kaukoputkiyksiköstä ja erityisestä MEP-sarjan okulaarin linssista.
• Teknisä tietoja ja rakennetta voidaan muuttaa ilmoittamatta.
• Tātā kayttöohjetta ei saa jäljentä kokonaan tai osittain missän muodossa (lukuun ottamatta lyhyitä lainauksia arvosteluihin ja esittelyihin) on kelletty ilman NIKON VISION CO., LTD:n antamaa kirjallista lupaa.

Turvallisuuteen ja käyttoön liittyvät varotoimenpiteet

Tuotteen turvallisen käytön takaamiseksi lue tämä käyttoopa huolellisesti ja varmista, etta olet ymmärntänyt ohjeet, ennen kuin aloitat tuotteen käytön.

Tämä käyttoopas sisältaa ohjeita, joita on noudatettava tuotteen turvallisen käytön takaamiseksi sekä henkilö- ja omaisuusvahinkojen välttämiseksi. Varmista, etta olet ymmärnty tassä kuvatut ohjeet kunnolla, ennen kuin yrität käyttaa tuotetta.

VAROITUS	Tämä merkki varoittaa sinua siitä, että väärinkäytö ja annettujen ohjei- den laiminlyönti voi aiheuttaa kuoleman taivakavan loukkaantumisen.
HUOMAUTUKSET	Tämä merkki varoittaa sinua siitä, että annettujen ohjeiden laiminlyönti voi aiheuttaavakavia vammoja tai aineellista vahinkoa.

VAROITUS

• Älä koskaan katso suoraan aurinkoon tai voimakkaaseen valonlähteeseen käyttaessäsi kaukoputkea.

HUOMAUTUKSET

• Pidä tuote poissa sateesta, roiskuvasta vedestä, hiekasta ja mudasta. Älä käytä tarkennusrengastā, jos tuote on kastunut sateessa.
• Alā pura tuotetta.
• Älä heiluta tuotetta säilytyskotelon hihnasta. Jos nain tehdään, tuote voi osua muihin henkilöihin ja aiheuttaa henkilövahingon.

224

• Ole varovainen, ettet jata sormiasi puristuksiin, kun vedat vastavalosuojaa sisaaan tai kun kiinnitat tai irrotat runkoa.
• Älä sijoita tuotetta paikkoihin, joissa sen vakaata sijoitusta ei voida varmistaa. Jos nain tehdään, tuote voi kaatua tai käntyä ja aiheuttaa henkilövahinkoja.
• Alä käytä tuotetta kävellessä. Jos teet nain, voit törmatä toiseen henkilöön tai esineisiin tai kaatua ja aiheuttaa loukkaantumisen.
• Älä jatä tuotetta autoon kuumana tai aurinkoisesa paivänä tai lampoä tuottavien laitteistojen laheisyyteen.
• Linssin pinta voi huurtua äkillisen lampötilan muutokens seurauksena, kuten siirtymisessä lam-pimään huoneeseen kylmästä ulkoilmasta.
• Pidä pakkauslaatikko, pakkausmaterialialit ja toimitetut tarvikkeet poissa lasten ulottuvilta.
• Estä pieniä lapsia nielemästä pieniä osia epähuomiosa. Jos nain tapahtuu, hakeudu valittömassti laakärin hoitoon.
• Kumisen silmäsuppilon pitkäaikainen käytto voi aiheuttaa ihon tulehtumisen joillekin henkilöille. Jos havaitset sen laatuisia oireita, hakeudu valittomästi laakärin hoitoon.
• Säilytä tuotetta turvallisesti kantolaukussa ja sulje solki aina kuljettamisen ajaksi.

Toimituksen sisälto

Kaukokitkiysikkö

• Objektivin linssisuojus × 1 - Kiinnityssuojus × 1 - Kayttoopas (tamä vihkonen)

Okulaarin linssiyksikkö

• Okulaarisujoja × 1 - Kiinnityssuoju x
• Okulaarin linssin kotelo × 1 (Sisältyy vain, jos ostit yksittäisen okulaarin linssiysikön. Ei sisally, jos ostit sarjan.)

Vain okulaarin linssin MEP-30-60W kanssa.

• DS (digiscoping) -kiinnitysrengas × 1

• Okulaarisuuja DS (digiscoping) -kiinnitysrenkaalle × 1

• Jos ostit yksittäisen kaukoputkiyksikön, säilytskotelo, okulaarin linssi ja toimitustarvikkeet eivät kuulu toimitukseen.

Kaukoputkiyksikon objektiivin linssisuojuksessa ja okulaarisuo-jassa on reikä (katoamisen estämiseksi),jonka lapi voidaan pu-jottaa hihna, ettei suojus katoa. Kaytä reikää tarpeen mukaan.

Reikä katoamisen estämiseksi

Lisavarusteet

Kantokotelo (ja hihna)
Vain, jos ostit kaukoputken ja okulaarin sarjana.

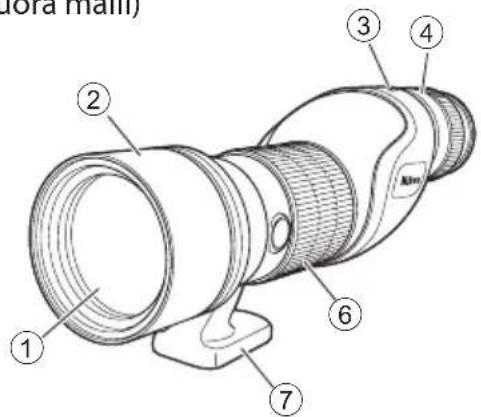

Nimitykset

(Suora malli)

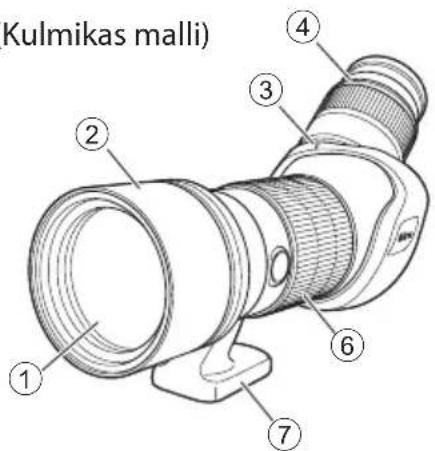

(Kulmikas malli)

① Objektivin linssi
②Vastavalosuoja (liuku)
③ Okulaarin linssin kiinnitysmerkki
④ Okulaari
⑤ Okulaarin linssin irrotuspainike

⑥ Tarkennusrengas
⑦ Jalustan kiinnityskanta
⑧ Puristin (vain kulmikas malli)
⑨ Jalustan ruuvipitimet (1 / 4^ ) (1 reikä)
⑩ Videoliitantapisteet (2 reikaa)

• Tämä on yleiskuvaus, kun okulaari on kiinnitettynä.

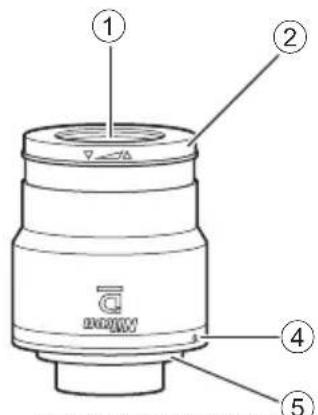

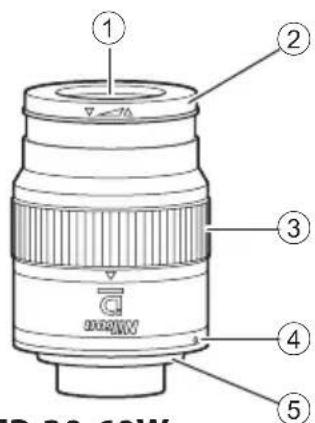

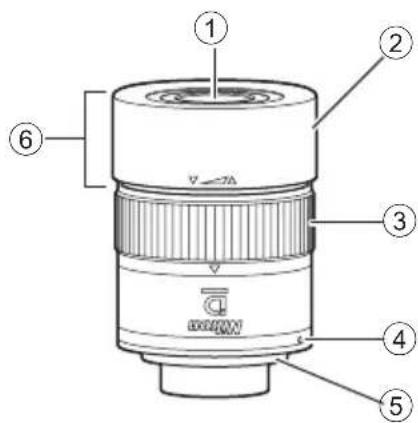

Nimitykset (okulaari)

① Okulaari
② Kuminen silmasuppilo
③ Zoomausrengas
④ Okulaarin linssin kiinnitysmerkki

⑤ Okulaarin kiinnitin
⑥ TS-kiinnitsrengas
⑦ DS-kiinnitsrengas

• MONARCH-kaukoputken okulaarin linssissä käytetään "tyypin 1 bajonettikiinnitinta". Muita kuin Nikonin kaukoputkien MEP-sarjan okulaarin linssjeä ei voi käyttaa.

Kiinnittäminen jalustaan

1) Kiinnitä kaukoputki jalustaan.

Lukitse kaukokitki paikalleen tukevasti ruuvaamalla jalustan ruuvit jalustan ruuvipitimiin.
Kayta isoa ja hyvin vakaata jalustaa.

2) (Vain kulmikas malli) Lukitse kaukokit paikalleen kiertamalla lukitsinta myotapaivaaan (1) .

Fi

Objektivin linssisuojuksen poisto / vastavalosuojan pidennys

Pidennà tai vedà sisään vastavalosuojaa vain, kun objektivin linssisuojus on irrotetu.

• Kiinnitä objektivin linssisuojus, kun tuotetta kannetaan tai kun sitä ei käyteta.

Okulaarin kiinnittäminen ja irrottaminen

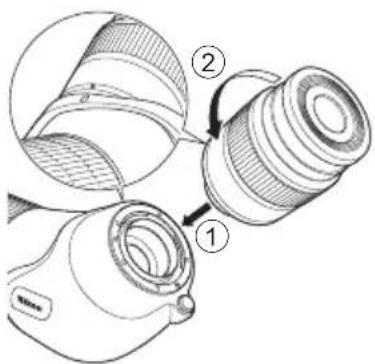

■ Kiinnittäminen

Kohdista laitteen ja okulaarin kiinnitysmerkit, aseta linssi (1) ja kännä vastapäivän samalla, kun painat sitä sisään, kunnes kuulet lukitusäänen (2).

Huom.: Okulaari ei kierry, jos et paina sita sisaan riittavasti.

• Okulaari on varustetu kumisella o-renkaalla, jotta estetaan saasteiden, kuten veden, sisaanpaasy. Vaikka tamaiheuttaa hieman vastusta, tyonna okulaaria tiukasti, kunnes se on kiinni tukevasti.

Huom.: Ota huomioon seuraava, kun kiinnitat laitteeseen kanto-kotelon.

• Kun okulaarin linssi on kiinnitety, ole varovainen, jotta kotelo reuna ei tartu okulaarin kiinnittimen kosketusalueeseen.

Okulaarin kiinnittimen kosketusalue

图

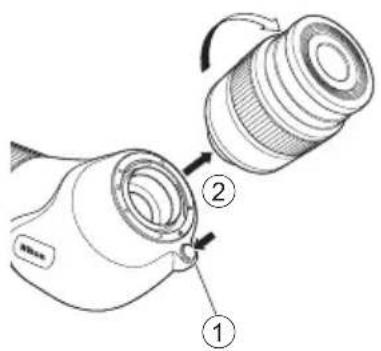

■ Irrottaminen

Samalla kun painat okulaarin linssin irrotuspainiketta (①), irrota okulaarin linssi kiertamalla sitä myotapäivän (②).

Fi

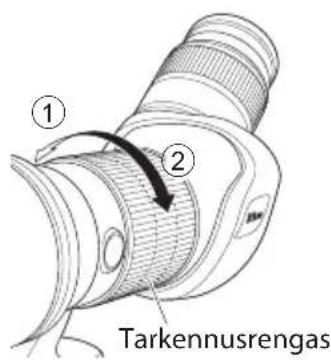

Tarkennus suoritetaan tarkennusrenkaalla.

Tarkenna kaukana sijaitseviin kohteisiin kiertamalla tarkennusrengasta suuntaan (1). Tarkenna lahella sijaitseviin kohteisiin kiertamalla sita suuntaan (2).

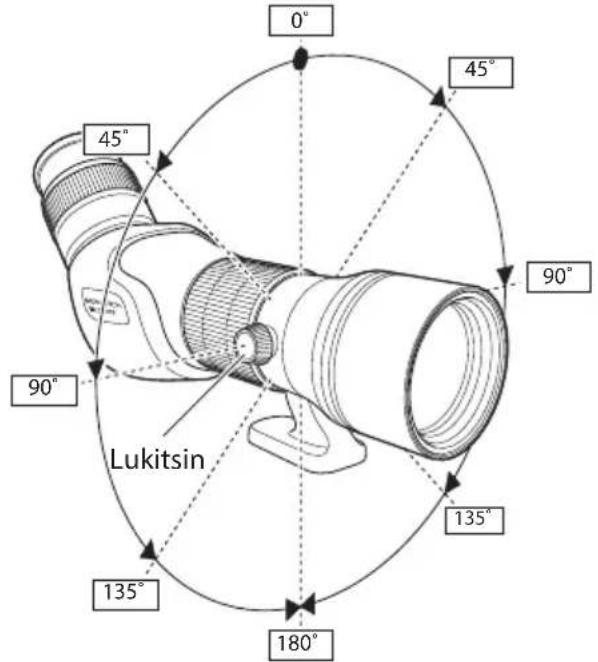

Linssiputken kiertäminen (vain kulmikkaat mallit)

Kun lóysaat lukitsinta kiertamalla sita vastapäivän, voit kiertaa linssiputkea.

• Linssiputki tuottaa naksahdusäänen 45 steen askelin.
  Lukitse linssiputki mihin takansa kulmaan ruuvaamalla lukitsinta.

Kantokotelon kiinnittäminen

Objektivin linssin suoja Okulaarin suoja Hihna Kantokotelo

Kiinnitys

Fi

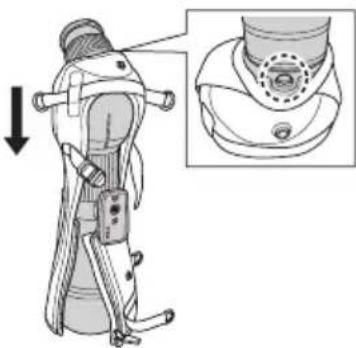

1) Aseta kaukokit alustalle siten, etta objektivin linssin puoli on alapuolella, ja peita kaukokit kantokotelolla okulaarin puoletta.

• Suorita tāmā toimenpide objektiivin linssisuojuksen ollessa kiinnitety-na, jotta kaukoputki ei vaurioidu.
• Peita siten, ettei okulaarin linssin irrotuspainike ole piilossa.

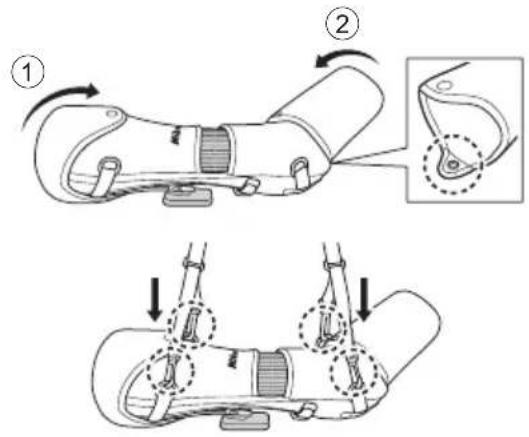

2) ① Veda vetoketju ylos, ja ② kirista vyö.

3) Kiinnitä ① objektiivin linssin suoja ja ② okulaarin suoja kantokoteloon.

• Okulaarin suojassa on ylä- ja alaosa. Kiinnitä suoja siten, että pidemman kielekkeen puoli on alapuolella.

4) Kiinnitā hihnat neljäan kohtaan.

Oikea kiinnitys

Suora malli Kulmikas malli

Tietoja okulaarin linssista

Katselu

Katselu ilman silmälaseja: pidennä käntämällä okulaariosaa vastapäivään.
Katselu silmälaseilla: käytä pitämällä silmasuppiloa sisänpainetussa asennossa.

Kuvaus digiscoping-toiminnon aikana

MEP-38W ja MEP-20-60

Vedä silmäsuppilo ulos täysin kiertämällä okulaariosaa vastapäivään, kunnes pronssista indeksi-merkkä ei näy.

Fi

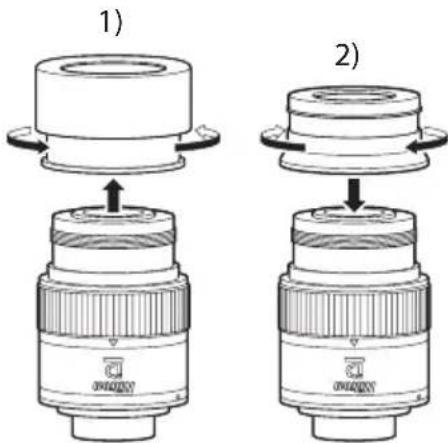

MEP-30-60W

1) Irrota TS (turn slide)-kiinnitysrengas kiertamalla sita vastapäivään.
2) Kiinnitä DS (digiscoping) -kiinnitsrengas kiertamälla sitä myötapäivään.
- Kjinnitta kiertamalla se tjiviisti kjinni.

Säilytys ja puhdistus

• Älä pesetuotettkylmällä tai kuumalla vedellä.
• Pyyhi lika tuotteesta (linssia lukuun ottamatta) varovasti pehmeallä, puhtaalla pyyhkeellä. Alä kayta organisia liuottimia kuten bentseenä, tinneriä alakä organisia liuottimia sisaltäviä pesuaineita.
• Poista poly linssin pinnasta pehmeallä, oljyttomälla harjalla.
• Poista tahrat ja liat, kuten sormenjäljet, linssin pinnalta pyyhkimällä sitä kevysti puhdistuspaperilla tai pehmeällä pyyhkeellä, jota on kostutettu pienellä märällä absoluuttista alkoholia (etanolia) tai kaupasta saatatavalla linssinpuhdistusaineella.

F

Vesitiivit mallit

Kaukokitkiysikkö

• Kaukoputkiyksikkö on vesitiivis typpikaasutäytteisen rakenteen ansiosta. Sitä voidaan käyttaa turvallisesti hyvin konteissa, tuulisissa ja sateisissa olosuhteissa, ja se on huurtumaton eikä siihen muodostu hometta.

• Ota huomioon kuitenkin seuraavat asiat kayton aikana.

• Älä käytä tuotetta veden alla aläkä puhdista sitä voimakkaasti virtaavassa vedessa.

• Kosteus tulee pyyhkiä pois rungosta ennen likkuvien osien saatöä.
• Jotta Fieldscope-kaukoputkesi pyszisi vedenkestävänä, Nikon Vision suosittee valtuutetun jälleenmyyjan suorittamaa saannöllista huoltoa.

Okulaarin linssi

• Okulaarin linssiysikko ei ole vesitiivis. Kun linssia vaihdetaan, vaihto on suoritettava paikassa, jossa on mahdollisimman vahän kostenta.
• Vaikka okulaarin linssi on suunniteltu vesitiiviiksi, kun se on kiinnitety kaukoputkiyksikköön, sitä ei saa käyttaa veden alla.

Tuotteen ominaisuudet

	82ED-S 82ED-A 60ED-S 60ED-A		82ED-S 60ED-A
Objektivin linssin lapimittata (mm) 82	82 60 60
Lähin tarkennusetäisys (m/jalkaa)	5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Suodatinkiinnikkeen koko (mm) 86 (P=1,0) 86 (P=1,0) 67 (P=0,75) 67 (P=0,75)
Pituus (mm/tuumaa) *1	325(355°)/12,8(14,0°) 334(364°)/13,1(14,3°) 262(285°)/10,3(11,2°) 270(293°)/10,6(11,5°)
Korkeus × leveys (mm/tuumaa) *1	124×103/4,9×4,1 112×108/4,4×4,3 124×93/4,9×3,7 110×98/4,3×3,9
Paino (g/unssa) *1	1 650/58,2	1 640/57,8	1 260/44,4	1 250/44,1
Vedenkestäv suorituskyk	Kaukokitkiysikkö: Vesi- ja sumutilis (enintään 1 metri (3,3 jalkaa) 10 minuutin ajan, typpikaasutäytetty) *3

1 Ilman suojuksia
2 Kun vastavalosuoja on tãysin pidennetty.
*3 Tämän tuotteen optiseen järjestelmään ei tule mitään vauroiota,Jos se upotetaan tai se putoaa veteen,jonka enimmässyvyys on 1 metri (3,3 jalkaa) enintään 10 minuutin ajaksi. El tarkoitetu vedenalaiseen käyttoön.

Huom.: Yllä olevat maàritykset eivat koske okulaareja.

Okulaarin linssin ominaisuudet

Malli	MEP-38W		MEP-20-60		MEP-30-60W
MONARCH Fieldscope -kaukoputken lapimitta (mm)	82 60 82	60 82 60
Suurrennus (x) 38 30 20-60 16-48 30-60 24-48
Kulman nagökenttä (todellinen/astetta) (°) 2,0	2,5	2,1-1,0	*3	2,6-1,2*3	2,0-1,23	2,5-1,5*3
Kulman nagökenttä (näennäinen/astetta) (°)*1	66,4	40,4-54,3	*3		55,3-65,63
Näkökenttä etäisyydellä 1 000 m/yd (m) (jalkaa)	35	44	37-17*3	45-21*3	35-21*3	44-26*3
	105	132	111-51*3	135-63*3	105-63*3	132-78*3
Lähtöaukko (mm) 2	2	2,0	*3	3,8-1,3*3	2,7-1,43	2,5-1,3*3
Suhteellinen kirkkaus	4,8	4,0	16,8-2,0	*3	14,4-1,7*3	7,3-2,03
Katseluetäisys (mm)	18,5	16,1-15,3	*3		15,2-14,2*3
Pituus (mm/tuumaa)*2	73/2,9		89/3,5		91/3,6 (DS)*4
					92/3,6 (TS)*5
Ulkohalkaisija (mm/tuumaa)*2	61/2,4		62/2,4		62/2,4
Paino (g/unssia)*2	270/9,5	350/12,3			370/13,1 (DS)*4
					400/14,1 (TS)*5
Vedenkestävä suorituskyk	Okulaari: ei vesitiivisFieldscope-kaukoputki kiinnitettynä: vedenkestävä (vesimärä vastaa 5 mm (0,2 tuumaa) mi-nuitissa 30 minuutin ajan)*16

1 Laskettu standardin ISO14132-1:2002 mukaisesti
2 Ilman suojuksia
3 Suunniteltu viitearvo suurimmalla suurrenuksella
4 Kun DS (digiscoping) -kiinnityrsrengas on kiinnitety
5 Kun TS (turn slide) -kiinnitysrengas on kiinnitetty
6 Tämän tuotteen optiseen järjestelmään ei tule mitään vaurioita, jos se upotetaan tai se putoaa 30 minuutin ajaksi veteen, joka vastaa 5 mm (0,2 tuumaa) sademäärä minuutissa. El tarkoitetu vedenalaiseen käytöön.

Huomaa: koska naissa kaavioissa naytetyt arvot on pyoristety ylos-/alaspain, numeroiden laskutoimitukset eivat tasmä taysin.

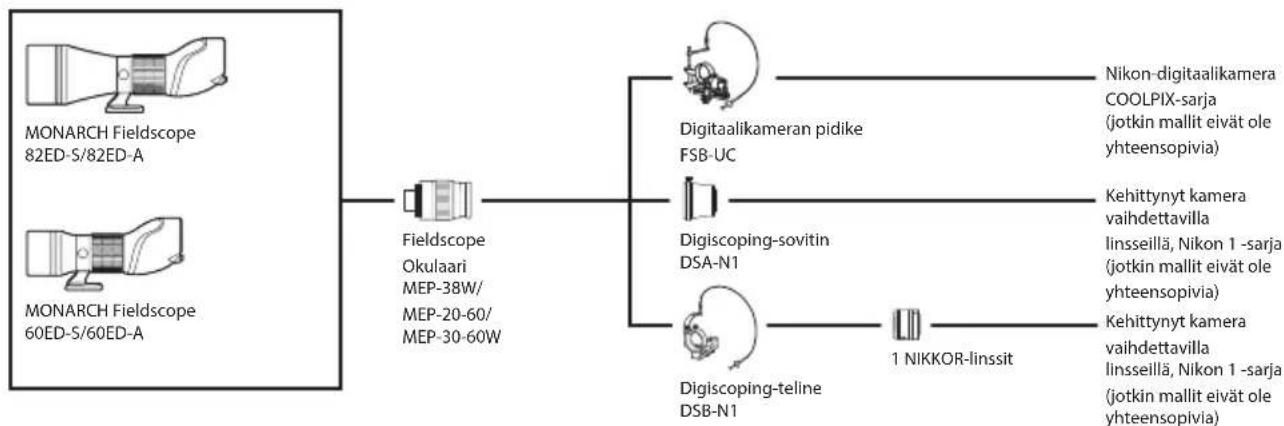

Järnestelmäkaavio

Yll oleva kaavio vastaa tilannetta toukokuista 2016 lahtien. Katso lisatietoja ja tietoja yhteensopivista malleista Nikonin WwW-sivustosta.
