Monarch ED - бинокли NIKON - Бесплатное руководство пользователя

Тип продукта	Зрительная труба для наземного наблюдения
Бренд	Nikon
Модель	Monarch ED
Диаметр объектива	82 мм или 60 мм в зависимости от модели
Минимальное расстояние фокусировки	5,0 м (модели 82 мм) / 3,3 м (модели 60 мм)
Вес	1 650 г (82ED-S) / 1 640 г (82ED-A) / 1 260 г (60ED-S) / 1 250 г (60ED-A)
Длина	325 мм (82ED-S) / 334 мм (82ED-A) / 262 мм (60ED-S) / 270 мм (60ED-A)
Ширина × Высота	124×103 мм (82ED-S) / 112×108 мм (82ED-A) / 124×93 мм (60ED-S) / 110×98 мм (60ED-A)
Герметичность	Да, водонепроницаемость до 1 м в течение 10 мин, заполнена азотом
Совместимые окуляры	Серия MEP (MEP-38W, MEP-20-60, MEP-30-60W)
Увеличение	Зависит от окуляра: 20-60×, 30×, 38× и т.д.
Поле зрения на 1000 м	Зависит от окуляра, например 35 м (MEP-38W на 82 мм)
Выходной зрачок	Зависит от окуляра и увеличения
Удаление выходного зрачка	18,5 мм (MEP-38W) / 16,1-15,3 мм (MEP-20-60) / 15,2-14,2 мм (MEP-30-60W)
Крепление на штатив	Отверстие под винт 1/4" - 0,6 мм
Оптический материал	Линзы ED (со сверхнизкой дисперсией)
Бленда	Выдвижного типа
Питание	Нет (оптический прибор)
Комплект поставки	Крышка объектива, крышка крепления, инструкция по эксплуатации
Уход и очистка	Мягкая чистая ткань, безводный спирт для линз; не использовать растворители
Безопасность	Никогда не смотрите на солнце или яркий свет; не используйте во время ходьбы
Запасные части и ремонтопригодность	Сменные окуляры серии MEP; обслуживание у авторизованного дилера

Часто задаваемые вопросы - Monarch ED NIKON

Как чистить линзы зрительной трубы?

Сдуйте пыль с поверхности линзы мягкой безжировой кистью. Удалите следы (пальцев и т.п.) специальной оптической бумагой или мягкой тканью, слегка смоченной безводным спиртом (этанолом) или коммерческим очистителем оптики. Никогда не используйте бензол или растворители.

Герметична ли труба? Можно ли использовать ее под водой?

Труба герметична благодаря азотной продувке. Она устойчива к влаге, дождю и конденсату. Выдерживает погружение до 1 м глубины на 10 минут, но не предназначена для использования под водой. Не используйте ее под водой и не мойте под сильной струей воды.

Как установить окуляр на трубу?

Совместите установочные метки корпуса и окуляра, вставьте окуляр и поверните его против часовой стрелки, нажимая до щелчка фиксации. Если нажимать недостаточно сильно, он не повернется.

Можно ли использовать трубу с очками?

Да. Для наблюдения в очках оставьте наглазник в убранном положении (не выдвинутом). Для наблюдения невооруженным глазом поверните окуляр против часовой стрелки, чтобы выдвинуть наглазник.

Какое минимальное расстояние фокусировки?

Для моделей с объективом 82 мм минимальное расстояние составляет 5,0 м (16,4 фута). Для моделей 60 мм — 3,3 м (10,8 фута).

Как закрепить трубу на штативе?

Ввинтите винт штатива в отверстие для штатива (1/4" - 0,6 мм) снизу трубы. Используйте большой устойчивый штатив. Для угловых моделей затяните крепление по часовой стрелке, чтобы зафиксировать положение.

Что делать, если внутри трубы образовался конденсат?

Труба заполнена азотом для предотвращения конденсата. При появлении влаги протрите корпус трубы перед регулировкой подвижных частей. Если проблема не исчезает, обратитесь к авторизованному дилеру для обслуживания.

Взаимозаменяемы ли окуляры между моделями?

Да, окуляры серии MEP для зрительных труб Nikon совместимы с байонетным креплением Type 1 Monarch ED. Доступны модели MEP-38W, MEP-20-60 и MEP-30-60W.

Как использовать функцию дигископии?

Для модели MEP-30-60W снимите поворотно-выдвижной держатель окуляра, повернув его против часовой стрелки, затем установите прилагаемое кольцо для дигископии, повернув его по часовой стрелке до упора. Для других моделей полностью уберите наглазник.

Какие дополнительные аксессуары доступны?

Дополнительные аксессуары включают полевой чехол с ремнем (поставляется в комплекте с набором труба+окуляр), а также различные окуляры серии MEP. Кольца для дигископии доступны для некоторых моделей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Monarch ED NIKON

ПРЕДУПЕЖDEHWE	Это обознauthеюуka3ыВаeТ наTo,чTO He npавиьhoe Испльзованe Издени BCLEДСТВе Нecobлodeоня положени,ИзложенныВ HaCTо- яшей ИНСТРУКци, может приваст К Смерту ПИИ Сербаим Травme.
OCTОPOЖHO	Это обознauthею畴урждаeToTom,чTO He npавиьhoe Испльзованe Издени BCLEДСТВе Нecobлodeоня положени,ИзложенныВ HaCTошей ИнСТРУКци, может приваст К Травme ПИИ К Матерпальhomу уцербу.

Не смотрите через зрительную трубу непосредственно на солнце или яркий свет.

ОСТОРОЖНО

Не допускайте попадания на изделие капель дождя, водяных брызг, песка или пыли. Не пользуйтесь фиксирующим кольцом окуляра, если изделие попало под дождь. - Не разбирайте изделие. Не раскачивайте изделие, держа его за ремень. Это может привести к травме окружающих.

• Выдвигая бленду или прикрепляя её к корпусу, соблюдайте осторожность и старайтесь не прищемить пальцы.
• Не устанавливайте изделие в таких местах, где его нельзя крепить в устойчивом положении. Изделие может опрокинуться или упасть, что способно причинить травму. Не используйте изделие на ходу. Это может привести к столкновению с другими людьми или предметами или к падению, что способно причинить травму. Не оставляйте изделие в автомобиле в жаркий или солнечный день или рядом с теплоизлучающим оборудованием.
• Поверхность объектива может помутнеть, если изделие подвергается резким изменениям температуры (например, если внести изделие в тёплое помещение с холода). Храните упаковочную коробку, упаковочные материалы и поставляемые элементы в недоступном для детей месте. Следите за тем, чтобы дети случайно не проглотили мелкие детали. Если это всё же произошло, немедленно обратитесь к врачу.
• Использование резинового наглазника в течение долгого времени может вызвать кожное воспаление. При появлении признаков воспаления немедленно обратитесь к врачу. Храните изделие в сумке для переноски, при переноске изделия застёгивайте застёжку сумки.

Поставляемые элементы

■ Полевая зрительная труба

· Крышка линзы объектива ×1 · Крышка бинокля ×1 · Инструкция по эксплуатации (эта брошюра)

■ Линза окуляра

Ru

• Крышка окуляра ×1 - Крышка бинокля ×1
• Чехол для линзы окуляра ×1 (входит в комплект, если приобретён только окуляр. Не входит в комплект, если приобретён набор.)

Передаваемые ниже позиции поставляются в комплекте только с окуляром МЕР-30-60W.

• Цифровая насадка (DS) ×1
• Крышка окуляра цифровой насадки (DS) ×1
• Если вы приобрели только полевую зрительную трубу, то уход, линза окуляра и элементы, поставляемые с линзой окуляра, не входят в комплект.

В крышке бинокля объектива полевой зрительной трубы в крышке бинокля окуляра имеется отверстие, через которое можно пропустить шнурок, что позволяет предотвратить потерю крышки. Используйте это отверстие при необходимости.

Отверстие для предотвращения потери

Дополнительные принадлежности

• Окуляр (съемный)*
• Поставляется в комплекте при покупке полевой трубы с окуляром или отдельно.

Номенклатура

(Прямой)

(Угловой)

5

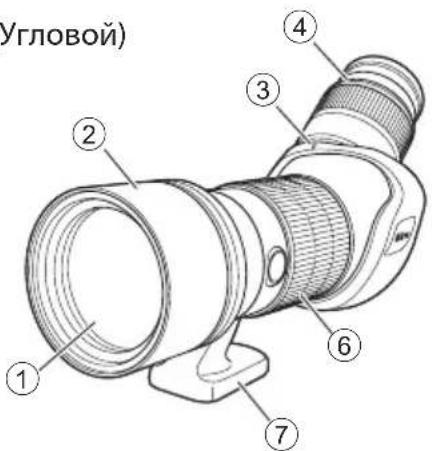

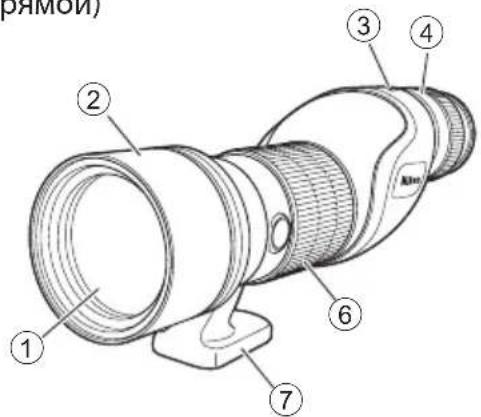

① Линза объектива ② Винт (выдвижного типа) ③ Метка насадки линзы окуляра ④ Окуляр ⑤ Кнопка открепления линзы окуляра

⑥ Фокусирующее кольцо ⑦ Крепление штатива ⑧ Зажим (только угловой тип) ⑨ Резьбовое отверстие штатива (1/4") (1 отверстие) ⑩ Отверстие видеоконтакта (2 отверстия)

Номенклатура (окуляр)

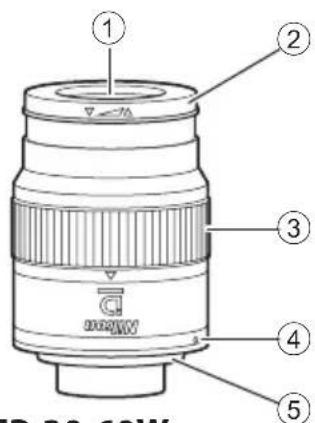

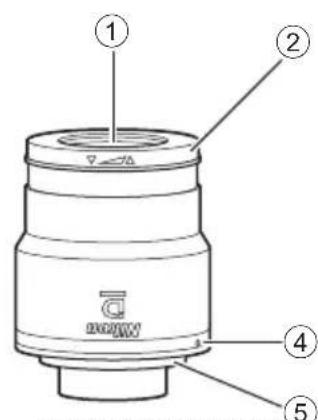

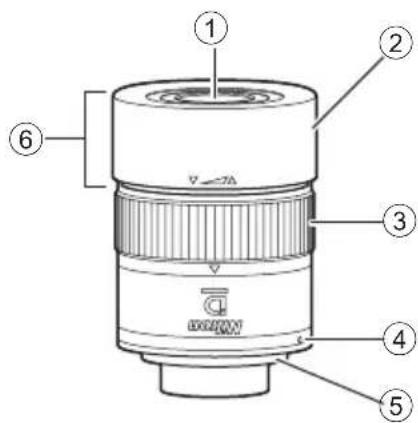

① Окуляр ② Резиновый наглазник ③ Кольцо суммирования ④ Метка насадки линзы окуляра

⑤ Бинокуляр ⑥ Поворотно-движная кольцевая насадка (TS) ⑦ Микроскопическая кольцевая насадка (DS)

• В линзе объектива полевой зрительной трубы MONARCH используется «бинокулярная оправа типа 1». Линзы окуляров, отличные от линзы окуляра полевой зрительной трубы серии EP производства компании Nikon, использовать нельзя.

Установка на штатив

1) Установите полевую зрительную трубу на штатив.

• Чтобы надежно зафиксировать полевую зрительную трубу на штативе, ввинтите винт штатива в резьбовое отверстие штатива.
• Используйте большой и устойчивый штатив.

2) (Только угловой тип) Чтобы зафиксировать полевую зрительную трубу, поворачивайте зажим по часовой стрелке (1)

Снятие торцевой крышки линзы объектива / выдвижение бленды объектива

Выдвигайте и вдвигайте бленду, только когда крышка линзы объектива снята.

• Прикрепите торцевую крышку линзы объектива при переноске, или если прибор не используется.

Установка и снятие окуляра

Установка

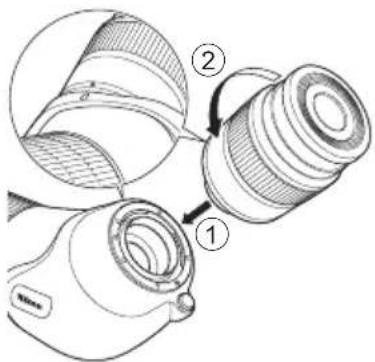

Совместите метки окуляра на устройстве и окуляре, вставьте линзу (1) и, нажимая на неё, поворачивайте против часовой стрелки, пока не будет слышен щелчок (2).

Примечание. Если на линзу не нажимать с достаточным усилием, окуляр не будет поворачиваться.

Для предотвращения загрязнения (например, попадания капель воды) окуляр снабжён резиновым уплотнительным кольцом. Прилагая небольшое усилие, плотно вставьте окуляр до его фиксации на месте.

Примечание. Если чехол прикреплён к устройству, обратите внимание на следующее.

Когда линза окуляра установлена, следите за тем, чтобы край чехла не попал в область контакта баллонета окуляра.

Установка контакта байонета и окуляра

Снятие

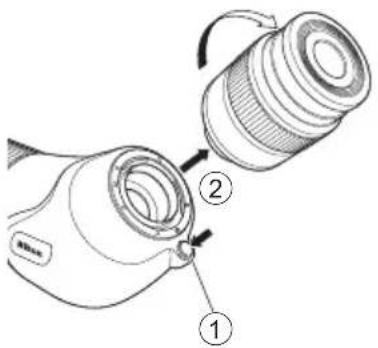

Нажмите кнопку отсоединения линзы окуляра (①), поворачивайте линзу окуляра по часовой стрелке, чтобы её снять (②).

Ру

Фокусировка

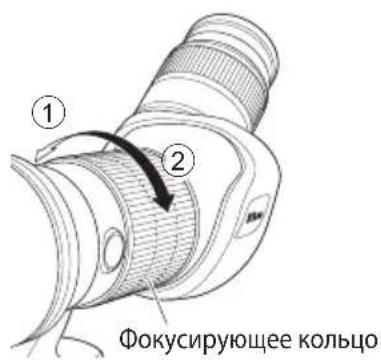

Фокусировка выполняется с помощью фокусирующего кольца.

Чтобы выполнить фокусировку на удалённом объекте, поворачивайте фокусирующее кольцо в направлении (①). Чтобы выполнить фокусировку на близком объекте, поворачивайте его в направлении (②).

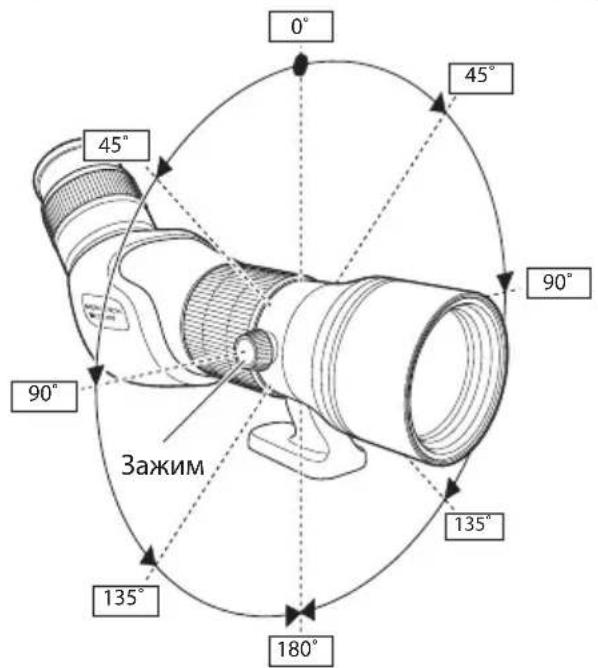

Поворот тубуса линзы (только модели углового типа)

Ослабьте зажим поворотом против часовой стрелки, можно повернуть тубус линзы.

• Тубус линзы подает щелчок при каждом повороте на 45 градусов. Винтите зажим, чтобы зафиксировать тубус линзы под нужным углом.

Прикрепление чехла

Чехол линзы объектива, чехол окуляра, ремень, основной чехол

Ru

Крепление

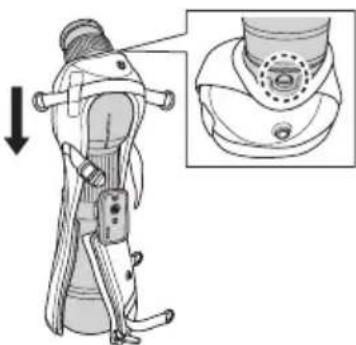

1) Поместите полевую зрительную трубу на устойчивую поверхность стороной линзы объектива вниз и накройте полевую зрительную трубу основным чехлом со стороны окуляра.

Во избежание повреждения полевой зрительной трубы выполните эту операцию с прикрепленной крышкой линзы объектива. Накройте трубу таким образом, чтобы кнопка отсоединения не была скрыта.

2) Застегните молнию ①, потянув язычок вверх, и затяните ремень ②

3) Прикрепите чехол линзы объектива ① и чехол окуляра ② к основному чехлу.

• Чехол окуляра имеет верхнюю и нижнюю стороны. Прикрепите чехол таким образом, чтобы сторона с более длинным язычком находилась внизу.

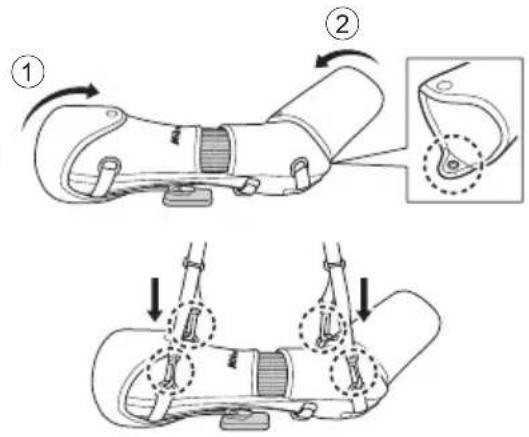

4) Прикрепите ремень в четырех местах.

Правильное крепление

Прямой тип или угловой тип

О линзе окуляра

Наблюдение

При наблюдении невооруженным глазом: используйте, поворачивая сегмент окуляра против часовой стрелки для выведения.

При наблюдении в очках: используйте, установив сегмент наглазника во вдвинутое положение.

При съемке с системой удаленного наблюдения у фотосъемки

Для МЕР-38W и МЕР-20-60

Полностью выдвиньте сегмент наглазника, поворачивая окуляр против часовой стрелки, пока не исчезнет бронзовая метка.

Для МЕР-30-60W

1) Снимите поворотно-сдвижную кольцевую насадку (TS), поворачивая ее против часовой стрелки. 2) Прикрепите цифроскопическую кольцевую насадку (DS), поворачивая ее по часовой стрелке. - Прикрепите, повернув до конца с усилием.

Хранение и очистка

Не мойте изделие в холодной или горячей воде. - Осторожно стирайте загрязнения с изделия (за исключением линзы) мягкой и чистой тканью. Не используйте органические растворители (например, бензол или растворители для красок), а также моющие растворы, содержащие любые органические растворители. - Удаляйте пыль с поверхности линзы мягкой безворсовой кисточкой. - Удаляйте грязь с поверхности линзы, пятна и потеки (например, отпечатки пальцев), осторожно стирая их чистой бумагой или мягкой тканевой салфеткой для очков, слегка смоченной безводным спиртом (этиловым спиртом) или имеющейся в продаже жидкостью для очистки объективов.

Водонепроницаемые модели

Линза окуляра

• Линза окуляра не является водонепроницаемой. Старайтесь избегать замены линзы в местах с минимальной влажностью. Хотя конструкция линзы окуляра обеспечивает водонепроницаемость, когда она прикреплена к поворотной зрительной трубе, линзу нельзя использовать под водой.

Технические характеристики изделия

	82ED-S 82ED-A 60ED-S 60ED-A	82ED-S 60ED-A
Диаметр объektiva (MM) 82 82 60 60
Минималове расстаян(e φokу-scapовки (M/футоВ)	5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Размер наcadкii Фельтра (MM) 86 (P=1,0) 86 (P=1,0) 67 (P=0,75)	67 (P=0,75)
Длиа (MM/дюм)	325(355°)/12,8(14,0°) 33	4(364 °)/13,1(14,3°) 26	2(285 °)/10,3(11,2°) 27	0(293 °)/10,6(11,5°)
Высota × ШирINA (MM/дюм)	124×103/4,9×4,1 112×	108/4,4×4,3	124×93/4,9×3,7	110×98/4,3×3,9
Маса (r/yhuzn)	1.650/58,2	1.640/57,8	1.260/44,4	1.250/44,1
Воданецпунцемость	Посевая зрочья Trува: Воронецпунцемость и зашита OT Тума (do 1 M (3,3 Фута) в тение 10MinHyт поседом заоленец Рабообразныm азOTOM)

1 Без крышки 2 Корда (линза) полностью выдвинута. *3 Оптическая система этого изделия не будет повреждена при погружении или падении в воду на глубину до 1 метра (3,3 фута) в течение 10 минут. НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ПОД ВОДОЙ. Примечание. Указанные технические характеристики относятся к окулярам.

Технические характеристики линзы окуляра

Модень	MEP-38W		MEP-20-60		MEP-30-60W
Диаметр поLEвой зрптөноий trубы MONARCH (MM)	82 60 82	60 82 60
УBELИЧЕНИ (x) 38 30 20-60 16-48 30-60 24-48
Углобoe поLEЗPEИЯ (peальноe/trightус) (°) 2,0 2,5 2,1 - 1,0			°3	2,6 - 1,2°3	2,0 - 1,2°3	2,5 - 1,5°3
Углобoe поLEЗPEИЯ (ВИДIMоe/trightус) (°)°1	66,4 40,4 - 54,3		°3		55,3 - 65,6°2
Пole зразец pri расстаяни 1.000 M/ярдов (m) (футоВ)	35 105	44 132	37 - 17°3 111 - 51°3	45 - 21°3 135 - 63°3	35 - 21°3 105 - 63°3	44 - 26°3 132 - 78°3
Выхони зразок (MM)	2,2 2,0 4,1 - 1,4		°3	3,8 - 1,3°3	2,7 - 1,43	2,5 - 1,3°3
ОТнOCITEЛьнай ярковitch	4,8 4,0	16,8 -	2,0 °3	14,4 - 1,7°3	7,3 - 2,0°3	6,3 - 1,6°3
Вынoc точи визирobани (MM)	18,5 16,1 - 15,3		°3		15,2 - 14,2°3
Длиа (MM/DЮЙМ)°2	73/2,9		89/3,5		91/3,6 (c DS)°4 92/3,6 (c TS)°5
Наржный диметр (MM/DЮЙМ)°2	61/2,4		62/2,4		62/2,4
Мassa (r/yнцi)°2	270/9,5 350/12,3				370/13,1 (c DS)°4 400/14,1 (c TS)°5
ВоJOнЕПрОНЦАЕМOSTВ	Окун�: He яВлиETСВ ВОJOЕРОПИЦАЕМВС писсениноги поLEвоь зрптөноий trубов: ВОJOЕРОПИЦАЕМOSTВ (ВОДнь ЭКВИВа- leNT до 5 MM (0,2 Дюма) в мину в тучене 30 мINHT)°6

1 Рассчитано на основе стандарта ISO14132-1:2002 2 Без крышки 3 Эталонная проектная единица при максимальном увеличении 4 С прикрепленной сфероскопической кольцевой насадкой (DS) *5 С прикрепленной поворотной кольцевой насадкой (TS) *6 Оптическая система этого изделия не будет повреждена при нахождении под струей воды с эквивалентом до 5 мм (0,2 дюйма) в минуту в течение 30 минут. НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ПОД ВОДОЙ.

Примечание. Значения, указанные в этих таблицах, представляют собой округленные проектные значения и могут незначительно отличаться.

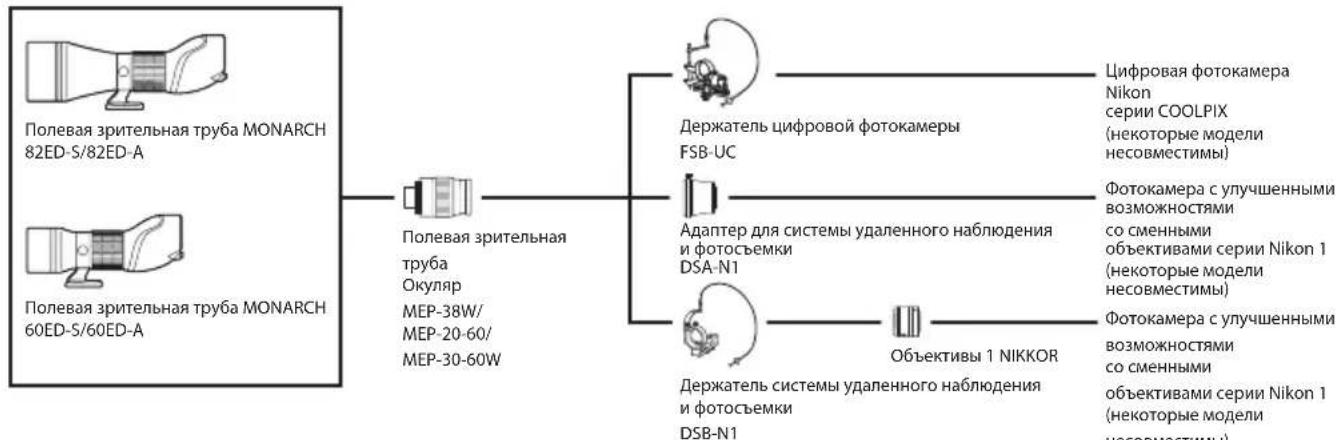

Системная схема

Выверенная схема действительна на май 2016 г. Для получения более подробных сведений о совместимых моделях посетите веб-сайт компании Nikon.
