Marke	Nikon
Modell	Monarch 82ED-S
Produkttyp	Beobachtungsfernrohr (Spektiv)
Objektivdurchmesser	82 mm
Minimale Fokussierentfernung	5,0 m
Filtergewindedurchmesser	86 mm (P=1,0)
Länge (ohne Schutzkappen)	325 mm
Länge (mit ausgefahrener Gegenlichtblende)	355 mm
Höhe × Breite	124 × 103 mm
Gewicht (ohne Schutzkappen)	1.650 g
Wasserdichtigkeit des Spektivs	Ja, bis zu 1 m für 10 Minuten, stickstoffgefüllt
Wasserdichtigkeit des Okulars allein	Nicht wasserdicht (wird wasserdicht, wenn auf dem Spektiv montiert)
Okularbefestigungstyp	Bajonett Typ 1 (MEP-Serie)
Fokussierung	Manuell über Fokussierring
Stativbefestigung	Integrierte Stativhalterung, 1/4"-Gewinde
Gegenlichtblende	Verschiebbar, manuell ausfahrbar
Mitgeliefertes Zubehör	Objektivschutzkappe, Bajonettdeckel, Bedienungsanleitung, Okularschutzkappe, Okularbajonettdeckel, Okularetui (je nach Version)
Pflege und Reinigung	Abstauben mit weichem Pinsel, Reinigung der Linsen mit wasserfreiem Alkohol oder optischem Reiniger, weiches Tuch
Sicherheitshinweise	Nicht in die Sonne schauen, nicht beim Gehen verwenden, an einem stabilen Ort aufbewahren, außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - Monarch 82ED-S NIKON

Welches Zubehör wird mit dem Spektiv Monarch 82ED-S mitgeliefert?

Das Spektiv wird mit einer Objektivschutzkappe, einem Bajonettdeckel und einer Bedienungsanleitung geliefert. Wenn Sie das Set mit Okular kaufen, wird das Okular mit seiner Schutzkappe, seinem Bajonettdeckel und einem Okularetui geliefert. Einige Okularmodelle enthalten einen Digiskopie-Ring.

Wie montiere und demontiere ich das Okular?

Richten Sie die Montagemarkierungen am Gehäuse und am Okular aus, setzen Sie das Okular ein und drehen Sie es gegen den Uhrzeigersinn, bis es einrastet. Zum Demontieren drücken Sie den Auslöseknopf und drehen Sie das Okular im Uhrzeigersinn.

Ist das Spektiv wasserdicht?

Ja, das Spektiv selbst ist dank seiner Stickstofffüllung wasserdicht. Es hält einem 10-minütigen Eintauchen in bis zu 1 Meter Tiefe stand. Das Okular allein ist nicht wasserdicht, wird es aber, wenn es auf dem Spektiv montiert ist.

Welche Art von Stativ sollte ich verwenden?

Verwenden Sie ein sehr stabiles Stativ mit einem 1/4"-Gewinde. Das Spektiv hat eine integrierte Stativhalterung mit einem 1/4"-Gewinde (0,6 mm). Bei abgewinkelten Modellen ermöglicht eine zusätzliche Befestigung das Arretieren des Winkels.

Wie reinige ich die Linsen?

Stauben Sie zuerst mit einem weichen, fettfreien Pinsel ab, entfernen Sie dann Flecken mit optischem Papier oder einem weichen Tuch, das leicht mit wasserfreiem Alkohol (Ethanol) oder einem handelsüblichen optischen Reiniger befeuchtet ist. Verwenden Sie keine organischen Lösungsmittel.

Kann ich das Spektiv mit einer Brille verwenden?

Ja, zur Beobachtung mit Brille lassen Sie die Augenmuschel in der eingeklappten Position. Für die Beobachtung mit bloßem Auge drehen Sie den Okularteil gegen den Uhrzeigersinn, um die Augenmuschel auszuklappen.

Wie stelle ich scharf?

Drehen Sie den Fokussierring. Für entfernte Objekte drehen Sie in Pfeilrichtung (normalerweise im Uhrzeigersinn). Für nahe Objekte drehen Sie in die andere Richtung.

Welche Okulare sind mit dem Spektiv Monarch 82ED-S kompatibel?

Das Spektiv verwendet eine Bajonettmontierung Typ 1. Es sind nur die Okulare der MEP-Serie für Nikon-Spektive kompatibel: MEP-38W, MEP-20-60, MEP-30-60W.

Wie verwende ich die Gegenlichtblende?

Die Gegenlichtblende ist verschiebbar. Zum Ausfahren entfernen Sie zuerst die Objektivschutzkappe und ziehen dann die Gegenlichtblende nach vorne. Zum Einklappen schieben Sie sie zurück. Fahren Sie sie nur aus oder ein, wenn die Objektivschutzkappe entfernt ist.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Blicken Sie niemals direkt in die Sonne oder eine intensive Lichtquelle durch das Spektiv. Verwenden Sie das Gerät nicht beim Gehen. Lassen Sie das Spektiv nicht an einem instabilen Ort oder in der Nähe einer Wärmequelle. Bewahren Sie Kleinteile außerhalb der Reichweite von Kindern auf.

BEDIENUNGSANLEITUNG Monarch 82ED-S NIKON

Vorsichtsmaßnahmen bei Gebrauch....84

Im Lieferumfang 86

Optionales Zubehör 87

Teilebezeichnung 88

Teilebezeichnung (Okular) 89

Montieren auf ein Stativ....90

Abnehmen der Objektivlinsenkappe/Ausziehen der Gegenlichtblende 90

Montieren und Abnehmen des Okulars 91

Fokussieren....92

Drehen des Linsentubus (nur Modelle mit Schrägeinblick) 93

Anbringen der Bereitschafts-Schutzhülle 94

Informationen zur Okularobjektiv....96

Lagerung und Reinigung 97

Wasserdichte Modelle 98

Technische Daten des Produkts....99

Technische Daten des Okularobjektivs 100

Systemübersicht....101

Vielen Dank für Ihren Kauf.

• Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Produkts zur korrekten Handhabung des Produkts sorgfältig durch.
• Bewahren Sie das Handbuch nach dem Lesen zum Nachschlagen griffbereit auf, zum Beispiel in der Nähe des Produkts.
• Die vorliegende Bedienungsanleitung enthält Beschreibungen des „MONARCH Beobachtungsfernrohres“ und des „Exklusiv-Okularobjektivs der MEP-Serie“.
• Änderungen der Konstruktion und der technischen Daten bleiben vorbehalten.
• Alle Rechte, auch die des auszugsweisen Nachdrucks (mit Ausnahme kurzer Zitate in technischen Besprechungen), ohne schriftliche Genehmigung durch NIKON VISION CO., LTD. bleiben ausdrücklich vorbehalten.

Vorsichtsmaßnahmen bei Gebrauch

Lesen Sie zum sicheren Gebrauch des Produkts diese Anleitung sorgfältig durch und machen Sie sich mit den bereitgestellten Informationen vertraut, bevor Sie das Produkt benutzen.

Diese Anleitung enthält Anweisungen, die Sie zum sicheren Gebrauch des Produkts und zur Vermeidung von Personen- und Sachschäden befolgen sollten. Machen Sie sich vor Gebrauch des Produkts mit den beschriebenen Informationen vertraut.

⚠️ WARNUNG	Hinweis, bei dessen Nichtbeachtung schwere Verletzungen bzw. Lebensgefahr die Folge sein können.
⚠️ ACHTUNG	Hinweis, bei dessen Nichtbeachtung Personen- oder Sachschäden die Folge sein können.

⚠️ WARNING

- Blicken Sie nicht durch das Beobachtungsfernrohr direkt in die Sonne oder starkes Licht.

⚠️ ACHTUNG

• Schützen Sie das Produkt vor Regen, Wasserspritzern, Sand und Schlamm. Benutzen Sie den Fokusring nicht, wenn das Produkt durch Regen feucht geworden ist.
  • Zerlegen Sie das Produkt nicht.
• Schwenken Sie das Produkt nicht am Trageriemen der Bereitschafts-Schutzhülle. Andernfalls können andere getroffen und verletzt werden.

• Achten Sie darauf, sich beim Zusammenschieben der Gegenlichtblende oder beim Aufsetzen oder Abnehmen des Gehäuses nicht die Finger einzuklemmen.

• Stellen Sie das Produkt nicht an Orten auf, an denen es sich nicht in einer stabilen Position sichern lässt. Andernfalls kann das Produkt umkippen oder herunterfallen und jemanden verletzen.

• Verwenden Sie das Produkt nicht während des Gehens. Andernfalls können Sie gegen andere Menschen oder Gegenstände laufen bzw. hinfallen und sich dabei verletzen.
• Lassen Sie das Produkt nicht in der Nähe von Heizungen oder an einem heißen oder sonnigen Tag in einem Fahrzeug liegen.
• Die Linsenoberfläche kann beschlagen, wenn Sie das Produkt schnellen Temperaturveränderungen aussetzen, zum Beispiel beim Betreten eines warmen Raums nach einem Aufenthalt in der Kälte.
• Bewahren Sie den Verpackungskarton, die Verpackungsmaterialien und die gelieferten Teile außerhalb der Reichweite von Kindern auf.
• Verhindern Sie, dass Kleinkinder versehentlich kleine Teile verschlucken. Suchen Sie in diesem Fall sofort einen Arzt auf.
• Bei manchen Menschen können Hautreizungen auftreten, nachdem die Gummiaugenmuschel längere Zeit benutzt wurde. Sollten Symptome auftreten, suchen Sie sofort einen Arzt auf.
• Achten Sie darauf, das Produkt sicher in der Tragetasche aufzubewahren und die Schnalle beim Tragen des Produkts zu schließen.

Im Lieferumfang

■ Beobachtungsfernrohr

- Objektivlinsenkappe ×1 • Montagekappe ×1 • Bedienungsanleitung (dieses Heft)

Okularobjektiv

• Okularkappe ×1 • Montagekappe ×1
• Okularobjektiv × 1 (nur bei Kauf eines einzelnen Okularobjektivs enthalten. In Sets nicht enthalten.)

Die folgenden mitgelieferten Artikel sind nur im Lieferumfang von MEP-30–60W enthalten.

• DS (Digiscoping)-Ringaufsatz ×1

- Okularkappe für den DS (Digiscoping)-Ringaufsatz ×1

* Wenn Sie das Fernrohr oder die Bereitschafts-Schutzhülle einzeln erworben haben, sind das Okularobjektiv und die zum Okularobjektiv mitgelieferten Artikel nicht enthalten.

Die Objektivlinsenkappe des Beobachtungsfernrohres und die Okularkappe des Okularobjektivs sind mit einer Verliersicherungs-Bohrung versehen, durch die eine Schnur gezogen wird, damit die Kappe nicht verlorengeht. Nutzen Sie die Bohrung nach Bedarf.

Bohrung zur Verliersicherung

Optionales Zubehör

• Bereitschafts-Schutzhülle (mit Trageriemen)*
  * Im Lieferumfang enthalten, wenn Sie Fernrohr und Okular als ein Set erworben haben.

De

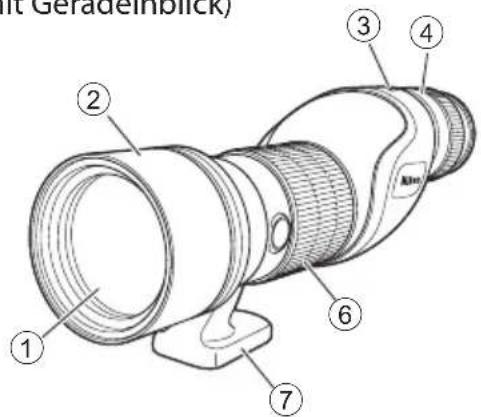

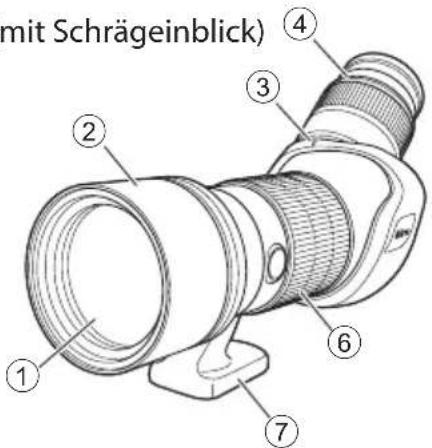

Teilebezeichnung

De

(mit Geradeinblick)

① Objektivlinse
② Gegenlichtblende (zum Schieben)
③ Okularobjektiv-Aufsatzmarkierung
④ Okular
⑤ Lösevorrichtung für das Okularobjektiv

⑥ Fokusring
⑦ Stativhalterung
⑧ Klemmschraube (nur Ausführung mit Schrägeinblick)
⑨ Gewindebohrung für Stativ (1/4") (1 Bohrung)
⑩ Loch für Video-Pin (2 Löcher)

* Diese Übersicht zeigt das Produkt mit angeschlossenem Okular.

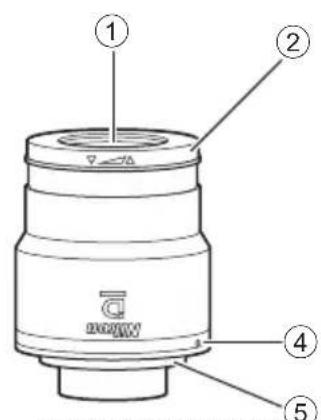

Teilebezeichnung (Okular)

① Okular
② Gummiaugenmuschel
③ Zoomring
④ Okularobjektiv-Aufsatzmarkierung

⑤ Okularanschluss
⑥ TS-Ringaufsatz
⑦ DS-Ringaufsatz

* Für das Okularobjektiv des Beobachtungsfernrohres MONARCH wird „Bajonettanschluss Typ 1“ verwendet.

Es können nur Okularobjektive der MEP-Serie von Nikon verwendet werden.

Montieren auf ein Stativ

1) Montieren Sie das Beobachtungsfernrohr auf ein Stativ.

• Schrauben Sie die Stativschrauben in die Stativgewindebohrungen, um das Beobachtungsfernrohr sicher zu fixieren.
• Verwenden Sie ein großes, sehr stabiles Stativ.

2) Schrauben Sie die Klemmschraube (①) im Uhrzeigersinn hinein, um das Beobachtungsfernrohr in seiner Position zu fixieren (nur Ausführung mit Schrägeinblick).

Abnehmen der Objektivlinsenkappe/Ausziehen der Gegenlichtblende

Ziehen Sie die Gegenlichtblende nur aus oder ein, wenn die Objektivlinsenkappe entfernt ist.

- Befestigen Sie die Objektivlinsenkappe beim Tragen des Produkts, oder wenn das Produkt nicht verwendet wird.

Montieren und Abnehmen des Okulars

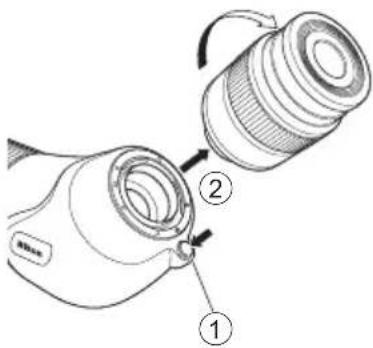

Montieren

Richten Sie die Okularaufsatz-Indizes des Geräts und des Okulars aneinander aus, setzen Sie das Objektiv (①) ein, und drehen Sie es gedrückt gegen den Uhrzeigersinn ein, bis Sie ein Verriegelungsgeräusch (②) hören.

Hinweis: Das Okular dreht sich erst dann, wenn sie es fest genug aufdrücken.

- Um zu verhindern, dass Verschmutzungen oder Wassertropfen eindringen, verfügt das Okular über einen O-Ring aus Gummi. Schieben Sie das Okular fest hinein, auch wenn dadurch ein kleiner Widerstand entsteht,.

Hinweis: Beachten Sie beim Anbringen der Bereitschafts-Schutzhülle am Gerät Folgendes:

- Achten Sie beim Befestigen des Okularobjektivs darauf, dass der Rand der Hülle sich nicht im Kontaktbereich des Okularanschlusses verfängt.

Kontaktbereich des Okular- anschlusses

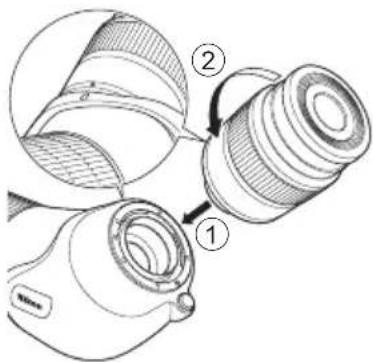

Drehen Sie das Okularobjektiv im Uhrzeigersinn, um es zu entfernen (②), und halten Sie dabei die Lösevorrichtung für das Okularobjektiv (①) gedrückt.

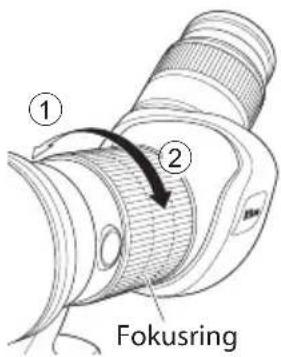

Die Fokussierung erfolgt mit dem Fokusring.

Drehen Sie den Fokusring in der Richtung von (①), um entfernte Ziele scharfzustellen. Drehen Sie ihn in die Richtung von (②), um nahe Ziele scharfzustellen.

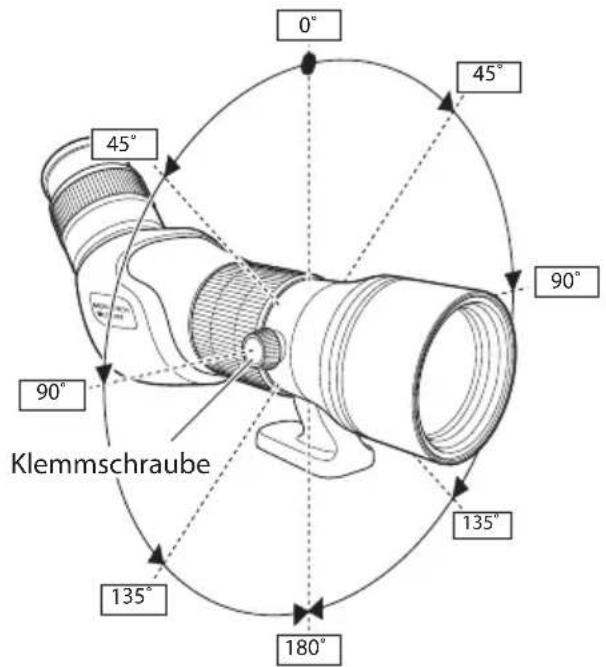

Drehen des Linsentubus (nur Modelle mit Schrägeinblick)

Nach dem Lösen der Klemmschraube durch Drehen entgegen dem Uhrzeigersinn können Sie den Linsentubus drehen.

• Der Linsentubus erzeugt in 45-Grad-Schritten ein Klickgeräusch.
• Schrauben Sie die Klemmschraube hinein, um den Linsentubus im gewünschten Winkel zu fixieren.

Anbringen der Bereitschafts-Schutzhülle

De

Abdeckung der Objektivlinse

Okularabdeckung Trageriemen Bereitschafts-Schutzhülle

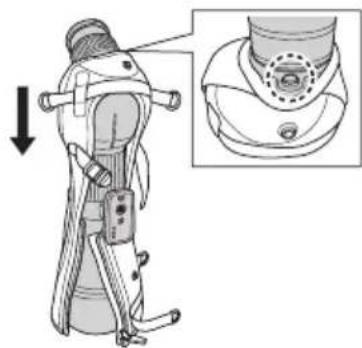

1) Legen Sie das Fernrohr mit der Objektivlinsenseite nach unten gerichtet auf eine Plattform, und decken Sie das Fernrohr auf der Seite des Okulars mit der Bereitschafts-Schutzhülle ab.

• Führen Sie diesen Vorgang mit angebrachter Objektivlinsenkappe aus, damit das Fernrohr nicht beschädigt wird.
• Beim Abdecken darf die Lösevorrichtung für das Okularobjektiv nicht verdeckt werden.

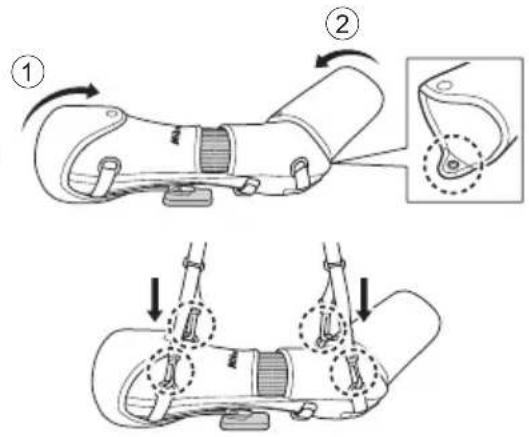

2) ① Ziehen Sie den Reißverschluss hoch, und ② ziehen Sie den Gürtel fest.

3) Bringen Sie die ① Abdeckung der Objektivlinse und ② des Okulars an der Bereitschafts-Schutzhülle an. • Die Okularabdeckung hat eine Ober- und eine Unterseite. Befestigen Sie die Abdeckung dergestalt, dass sich die Seite mit dem längeren Element unten befindet.

4) Befestigen Sie den Riemen an vier Stellen.

Ausführung mit Geradeinblick Ausführung mit Schrägeinblick

Informationen zur Okularobjektiv

De

■ Während der Beobachtung

Bei Beobachtung mit bloßem Auge: Drehen Sie den Okularabschnitt entgegen dem Uhrzeigersinn, um ihn auszuziehen.

Bei Beobachtung mit Brille: Lassen Sie den Augenmuschelabschnitt eingezogen.

■ Bei Aufnahmen während der Digiskopie

Für MEP-38W und MEP-20-60

Ziehen Sie den Augenmuschelabschnitt vollständig ein, indem Sie den Okularabschnitt entgegen

dem Uhrzeigersinn drehen, bis Sie die Bronzemarkierung nicht mehr sehen können.

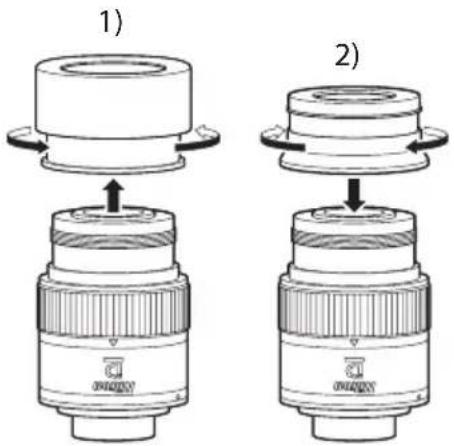

Für MEP-30-60W

1) Entfernen Sie den (verstellbaren) TS-Ringaufsatz, indem Sie ihn gegen den Uhrzeigersinn drehen.
2) Drehen Sie den DS (Digiscoping)-Ringaufsatz im Uhrzeigersinn fest.
• Drehen Sie ihn bis zum Anschlag fest.

Lagerung und Reinigung

• Waschen Sie das Produkt nicht mit kaltem oder heißem Wasser.
• Wischen Sie Verschmutzungen des Produkts mit einem weichen, sauberen Tuch vorsichtig ab (außer an der Linse). Verwenden Sie weder organische Lösungsmittel wie Benzol oder Farbverdünner, noch Reinigungslösungen, die organische Lösungsmittel enthalten.
• Entfernen Sie Staub von der Linsenoberfläche mit einem weichen, ölfreien Pinsel.
• Entfernen Sie Flecken und Verschmutzungen wie Fingerabdrücke von der Linsenoberfläche, indem Sie sie mit einem Reinigungspapier oder einem weichen, sauberen Reinigungstuch, das mit einer geringen Menge absolutem Alkohol (Ethanol) oder einem handelsüblichen Objektivreiniger angefeuchtet wurde, vorsichtig abwischen.

Wasserdichte Modelle

De

■ Beobachtungsfernrohr

• Das Beobachtungsfernrohr ist dank seiner Stickstoffgasfüllung wasserdicht. Es kann in Umgebungen mit hoher Feuchtigkeit, Wind und Regen verwendet werden, und ist gegenüber Trübung und Schimmelbildung resistent.

• Beachten Sie jedoch die folgenden Nutzungshinweise:

• Verwenden Sie das Produkt nicht unter Wasser und reinigen Sie es nicht unter stark fließendem Wasser.

• Feuchtigkeit muss vom Gehäuse entfernt werden, bevor bewegliche Teile eingestellt werden.

- Um die Eigenschaften des Bebachtungsfernrohrs in Bezug auf Wasserdichtigkeit zu erhalten, empfiehlt Nikon Vision eine regelmäßige Wartung durch einen autorisierten Händler.

Okularobjektiv

• Das Okularobjektiv ist nicht wasserdicht. Tauschen Sie das Objektiv nach Möglichkeit in Umgebungen ohne Feuchtigkeit aus.
• Das Okularobjektiv ist zwar bei Anbringung an das Beobachtungsfernrohr wasserdicht, kann jedoch nicht unter Wasser verwendet werden.

Technische Daten des Produkts

	82ED-S 82ED-A 60ED-S 60ED-A
Objektivdurchmesser (mm) 82 82 60	60
Naheinstellgrenze (m/fuß) 5,0/16,4 5	0/16,4 3,3/10,8 3,3/10,8
Filteraufsatz (mm) 86 (P=1,0) 86 (P=1,0)	67 (P=0,75) 67 (P=0,75)
Länge (mm/zoll)*1	325(355*2)/12,8 (14,0*2) 334(364 *2)/13,1 (14,3*2) 262(285 *2)/10,3 (11,2*2) 270(293 *2)/10,6 (11,5*2)
Höhe × Breite (mm/zoll)*1	124×103/4,9×4,1	112×108/4,4×4,3	124×93/4,9×3,7	110×98/4,3×3,9
Gewicht (g/unze)*1	1.650/58,2	1.640/57,8	1.260/44,4	1.250/44,1
Wasserdichtigkeit	Beobachtungsfernrohr: Wasserdicht und beschlagsicher (bis zu 1 m (3,3 fuß) für 10 min., mit Stickstoffgas gespült)*3

*1 Ohne Kappen
*2 Bei vollständig ausgezogener Gegenlichtblende.
*3 Das optische System des Produkts wird nicht beschädigt, wenn das Produkt bis zu einer maximalen Tiefe von 1 Meter (3,3 fuß) für bis zu 10 Minuten untergetaucht wird oder wenn das Produkt ins Wasser fällt. NICHT für den Gebrauch unter Wasser ausgelegt.
Hinweis: Die technischen Daten oben gelten nicht für Okulare.

Technische Daten des Okularobjektivs

Modell		MEP-38W		MEP-20-60		MEP-30-60W
MONARCH Fieldscope Durchmesser (mm) 82 60		82 60 82 60
Vergrößerung (×) 38 30 20-60 16-48 30-60 24-48
Sehfeldwinkel (objektiv/grad) (°) 2,0 2,5 2,1 - 1,0				*3	2,6 - 1,2*3	2,0 - 1,23	2,5 - 1,5*3
Sehfeldwinkel (subjektiv/grad) (°) *1		66,4 40,4 - 54,3		*3		55,3 - 65,6*3
Sehfeld pro 1.000 m/Yard (m) (Fuß)		35	44	37 - 17*3	45 - 21*3	35 - 21*3	44 - 26*3
		105	132	111 - 51*3	135 - 63*3	105 - 63*3	132 - 78*3
Austrittsblende (mm) 2		2 2,0 4,1 - 1,4		*3	3,8 - 1,3*3	2,7 - 1,43	2,5 - 1,3*3
Relative Helligkeit		4,8 4,0	16,8 - 2,0	*3	14,4 - 1,7*3	7,3 - 2,03	6,3 - 1,6*3
Abstand Auge - Okular (mm)		18,5 16,1 - 15,3		*3		15,2 - 14,2*3
Länge (mm/zoll)*2		73/2,9		89/3,5		91/3,6 (mit DS)*492/3,6 (mit TS)*5
Äußerer Durchmesser (mm/zoll)*2		61/2,4		62/2,4		62/2,4
Gewicht (g/unze)*2		270/9,5 350/12,3				370/13,1 (mit DS)*4400/14,1 (mit TS)*5
Wasserdichtigkeit		Okular: nicht wasserdichtBei aufgesetztem Fieldscope: Wasserdicht (Wasser entsprechend 5 mm (0,2 zoll) pro Minute für eine Dauer von 30 Minuten)*6

*1 Berechnet gemäß ISO14132-1:2002

*2 Ohne Kappen

*3 Vorgesehener Referenzwert bei stärkster Vergrößerung

*4 Inklusive DS (Digiscoping)-Ringaufsatz

*5 Inklusive (verstellbarem) TS-Ringaufsatz

*6 Das optische System des Produkts wird nicht beschädigt bei Wasserspritzern entsprechend 5 mm (0,2 zoll) Regen pro Minute für eine Dauer von 30 Minuten. NICHT für den Gebrauch unter Wasser ausgelegt.

Hinweis: Da die in den Tabellen aufgeführten Werte berechnete auf-/abgerundete Werte sind, stimmen berechnete Zahlen möglicherweise nicht exakt überein.

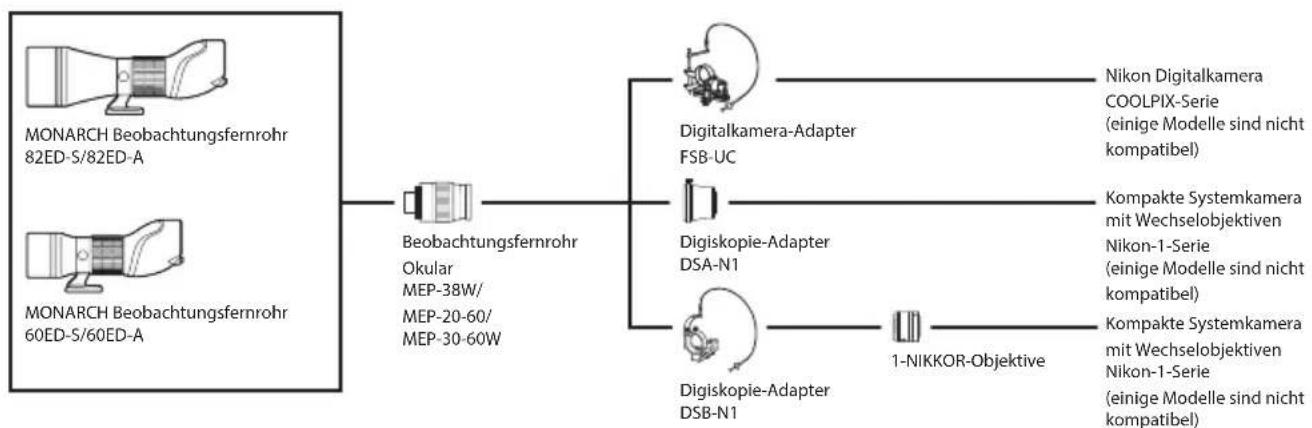

Systemübersicht

Stand der Übersicht oben: Mai 2016. Weitere Informationen und Details zu kompatiblen Modellen finden Sie auf der Nikon-Website.

Indice

It

Waterdichte modellen

De telescoop
