Marka	Nikon
Model	Monarch 82ED-S
Typ produktu	Luneta obserwacyjna
Średnica obiektywu	82 mm
Minimalna odległość ostrzenia	5,0 m
Średnica mocowania filtra	86 mm (P=1,0)
Długość (bez osłon)	325 mm
Długość (z wysuniętą osłoną przeciwsłoneczną)	355 mm
Wysokość × Szerokość	124 × 103 mm
Waga (bez osłon)	1 650 g
Wodoszczelność lunety	Tak, do 1 m przez 10 minut, wypełniona azotem
Wodoszczelność samego okularu	Nie wodoszczelny (staje się wodoszczelny po zamontowaniu na lunecie)
Typ mocowania okularu	Bagnet Typ 1 (seria MEP)
Ogniskowanie	Ręczne za pomocą pierścienia ostrzenia
Mocowanie statywu	Wbudowane mocowanie statywu, gwint 1/4"
Osłona przeciwsłoneczna	Wysuwana, ręczne wysuwanie
Akcesoria w zestawie	Osłona obiektywu, osłona mocowania, instrukcja obsługi, osłona okularu, osłona mocowania okularu, etui na okular (w zależności od wersji)
Konserwacja i czyszczenie	Odkurzanie miękkim pędzelkiem, czyszczenie soczewek bezwodnym alkoholem lub środkiem do czyszczenia optyk, miękka ściereczka
Zalecenia bezpieczeństwa	Nie patrzeć na słońce, nie używać podczas chodzenia, przechowywać w stabilnym miejscu, trzymać poza zasięgiem dzieci

Często zadawane pytania - Monarch 82ED-S NIKON

Jakie akcesoria są dostarczane z lunetą Monarch 82ED-S?

Luneta jest dostarczana z osłoną obiektywu, osłoną mocowania, instrukcją obsługi. Jeśli kupujesz zestaw z okularem, okular jest dostarczany z własną osłoną, osłoną mocowania i etui na okular. Niektóre modele okularów zawierają pierścień do digiskopii.

Jak zamontować i zdemontować okular?

Wyrównaj oznaczenia montażowe korpusu i okularu, włóż okular i obróć go przeciwnie do ruchu wskazówek zegara, dociskając aż do kliknięcia. Aby zdemontować, naciśnij przycisk zwalniania i obróć zgodnie z ruchem wskazówek zegara.

Czy luneta jest wodoszczelna?

Tak, sama luneta jest wodoszczelna dzięki wypełnieniu azotem. Wytrzymuje zanurzenie do 1 metra głębokości przez 10 minut. Sam okular nie jest wodoszczelny, ale staje się taki po zamontowaniu na lunecie.

Jaki typ statywu użyć?

Użyj stabilnego statywu ze śrubą 1/4". Luneta posiada wbudowane mocowanie statywu z otworem na śrubę 1/4" (0,6 mm). Dla modeli kątowych dodatkowe mocowanie pozwala zablokować kąt.

Jak czyścić soczewki?

Najpierw odkurz miękkim pędzelkiem bez tłuszczu, następnie usuń plamy za pomocą papieru optycznego lub miękkiej ściereczki lekko zwilżonej bezwodnym alkoholem (etanolem) lub komercyjnym środkiem do czyszczenia optyk. Nie używaj rozpuszczalników organicznych.

Czy mogę używać lunety w okularach korekcyjnych?

Tak, do obserwacji w okularach pozostaw muszlę oczną w pozycji schowanej (wciśniętej). Do obserwacji gołym okiem obróć część okularu przeciwnie do ruchu wskazówek zegara, aby wysunąć muszlę oczną.

Jak ustawić ostrość?

Obróć pierścień ostrzenia. Dla odległych obiektów obracaj zgodnie z kierunkiem strzałki (zazwyczaj zgodnie z ruchem wskazówek zegara). Dla bliskich obiektów obracaj w przeciwnym kierunku.

Które okulary są kompatybilne z lunetą Monarch 82ED-S?

Luneta używa mocowania bagnetowego Typ 1. Tylko okulary z serii MEP do lunet obserwacyjnych Nikon są kompatybilne: MEP-38W, MEP-20-60, MEP-30-60W.

Jak używać osłony przeciwsłonecznej?

Osłona przeciwsłoneczna jest wysuwana. Aby ją wysunąć, najpierw zdejmij osłonę obiektywu, a następnie pociągnij osłonę przeciwsłoneczną do przodu. Schowaj ją, wciskając. Wysuwaj lub chowaj tylko po zdjęciu osłony obiektywu.

Jakie są ważne środki ostrożności?

Nigdy nie patrz bezpośrednio na słońce lub intensywne światło przez lunetę. Nie używaj urządzenia podczas chodzenia. Nie pozostawiaj lunety w niestabilnym miejscu ani w pobliżu źródła ciepła. Trzymaj małe części poza zasięgiem dzieci.

INSTRUKCJA OBSŁUGI Monarch 82ED-S NIKON

Przestrogi dotyczące bezpieczeństwa i obsługi....204

Elementy dostarczone w zestawie....206

Akcesoria opcjonalne 207

Nazewnictwo 208

Nazewnictwo (okular)....209

Mocowanie na statywie 210

Zdejmowanie pokrywy obiektywu/wysuwanie osłony przeciwsłonecznej ....210

Mocowanie i zdejmowanie okularu....211

Ustawianie ostrości....212

Obracanie osłony obiektywu (tylko modele kątowe) 213

Zakładanie pokrowca 214

Informacje o okularze 216

Przechowywanie i czyszczenie....217

Modele wodoodporne 218

Dane techniczne produktu....219

Dane techniczne okularu....220

Tabela systemu....221

Dziękujemy za zakup.

• Przed rozpoczęciem korzystania z tego produktu zapoznaj się dokładnie z niniejszą instrukcją obsługi i użytkuj produkt zgodnie z zawartymi w niej zaleceniami.
• Po przeczytaniu niniejszej instrukcji obsługi umieść ją w łatwo dostępnym miejscu, np. w pobliżu produktu, aby móc z niej skorzystać w razie potrzeby.
• W niniejszej instrukcji obsługi znajdują się opisy „modułu lunety obserwacyjnej MONARCH” oraz „ekskluzywnego okularu serii MEP”.
• Specyfikacje i konstrukcja mogą ulec zmianie bez powiadomienia.
• Kopiowanie niniejszej instrukcji w całości lub w częściach (poza krótkimi cytatami w artykułach lub recenzjach) bez pisemnego upoważnienia od firmy NIKON VISION CO., LTD. jest zabronione.

Przestrogi dotyczące bezpieczeństwa i obsługi

W celu zapewnienia bezpiecznego użytkowania tego produktu przed rozpoczęciem korzystania z niego należy dokładnie zapoznać się z niniejszą instrukcją i zrozumieć informacje w niej zawarte. Niniejsza instrukcja zawiera zalecenia, których należy przestrzegać w celu zapewnienia bezpiecznego użytkowania produktu oraz zapobieżenia obrażeniom u ludzi i uszkodzeniom mienia. Przed rozpoczęciem użytkowania produktu należy dokładnie zrozumieć informacje zawarte w tej instrukcji.

OSTRZEŻENIE	Jest to informacja, która służy przypomnieniu, że nieprawidłowe użytkowanie będące wynikiem zignorowania treści niniejszej instrukcji może spowodować śmierć lub poważne obrażenia.
UWAGA	Jest to informacja, która służy przypomnieniu, że nieprawidłowe użytkowanie będące wynikiem zignorowania treści niniejszej instrukcji może spowodować obrażenia lub straty materialne.

⚠ OSTRZEŻENIE

- Podczas korzystania z lunety obserwacyjnej nie wolno spoglądać bezpośrednio na słońce i inne silne źródła światła.

⚠ UWAGA

- Nie narażać produktu na kontakt z deszczem, rozbryzgami wody, piaskiem i błotem. Nie należy obracać pierścieniem ustawiania ostrości, jeśli luneta została wystawiona na działanie deszczu.

• Nie należy rozmontowywać produktu.
• Nie kołysać produktem zawieszonym na pasku pokrowca. Może to spowodować uderzenie innych osób i obrażenia.
• Należy uważać, by nie przyciąć palców przy wsuwaniu osłony przeciwsłonecznej oraz mocowaniu i odłączaniu korpusu.
• Nie należy ustawiać produktu w miejscach, w których nie jest możliwe jego stabilne ustawienie. Może to spowodować przewrócenie się produktu i obrażenia.
• Produktu nie należy używać podczas marszu. Może to prowadzić do zderzenia z innymi osobami lub przedmiotami lub też upadku, co może prowadzić do obrażeń.
• Nie należy pozostawiać produktu w samochodzie w gorące i słoneczne dni, a także w pobliżu sprzętu generującego ciepło.
• Powierzchnia soczewki może się zamglic w przypadku wystawienia produktu na gwałtowne zmiany temperatury, na przykład przy wejściu do ciepłego pokoju z niskiej temperatury.
• Nie należy pozostawiać opakowania, materiałów opakowaniowych i dostarczonych z produktem przedmiotów w zasięgu dzieci.
• Należy uważać, by dzieci nie połknęły przypadkowo niewielkich elementów. W takim przypadku należy natychmiast skonsultować się z lekarzem.
• U niektórych osób dłuższe korzystanie z gumowej muszli ocznej może prowadzić do podrażnienia skóry. W przypadku pojawienia się jakichkolwiek symptomów należy natychmiast skonsultować się z lekarzem.
• Aby przenieść produkt, należy bezpiecznie umieścić go w pokrowcu i zamknąć sprzączkę.

Elementy dostarczone w zestawie

■ Moduł lunety obserwacyjnej

- Pokrywa obiektywu ×1 • Pokrywa mocowania ×1 • Instrukcja obsługi (niniejsza broszura)

■ Moduł okularu

• Pokrywa okularu ×1 • Pokrywa mocowania ×1
• Futerał okularu × 1 (W zestawie tylko w przypadku zakupu samego okularu. Nie znajduje się w zestawie, jeśli zakupiono komplet).

Poniższe elementy są dostarczane w zestawie tylko z okularem MEP-30-60W.

• Przystawka pierścienia DS (do digiscopingu) ×1
• Pokrywa okularu do przystawki pierścienia DS (do digiscopingu) ×1
  * Jeśli zakupiono pojedynczy moduł lunety obserwacyjnej, wówczas pokrowiec, okular i elementy wyposażenia okularu nie są dostarczane w zestawie.

Pokrywa obiektywu modułu lunety obserwacyjnej i pokrywa okularu modułu okularu mają otwór (otwór zapobiegający zagubieniu), przez który przechodzi linka zapobiegająca zagubieniu pokrywy. Otwór można wykorzystać, gdy istnieje taka potrzeba.

Otwór zapobiegający zaguibieniu

Akcesoria opcjonalne

• Pokrowiec (z paskiem)*
  * Dostarczane tylko przy zakupie zestawu lunety obserwacyjnej z okularem.

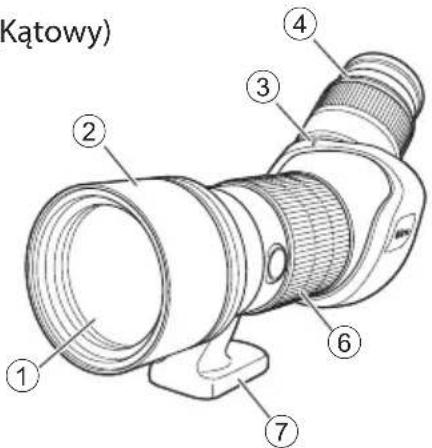

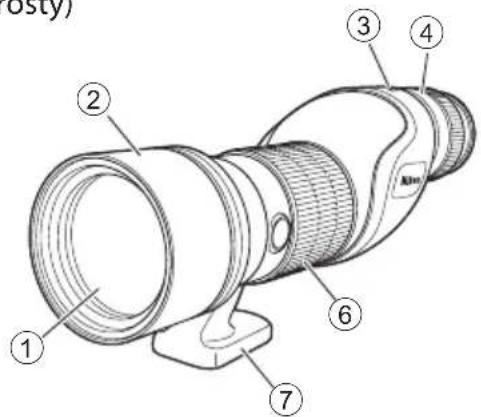

Nazewnictwo

(Prosty)

(Kątowy)

① Soczewka obiektywu
② Oślona przeciwsłoneczna (typu przesuwnego)
③ Indeks przystawki okularu
④ Okular
⑤ Przycisk odłączania okularu
⑥ Pierścień ogniskowania
⑦ Mocowanie statywu
⑧ Zacisk (tylko typ kątowy)
⑨ Otwór na śrubę statywu (1/4") (1 otwór)
⑩ Otwór na wtyczkę wideo (2 otwory)

* Rysunek przedstawia lunetę z zamontowanym okularem.

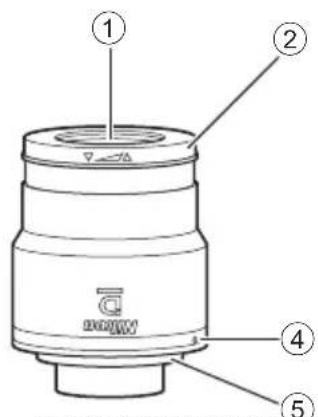

Nazewnictwo (okular)

① Okular
② Guma muszli ocznej
③ Pierścień zmiany ogniskowej
④ Indeks przystawki okularu

⑤ Mocowanie okularu
⑥ Przystawka pierścienia TS
⑦ Przystawka pierścienia DS

* W okularze lunety obserwacyjnej MONARCH stosowane jest mocowanie bagnetowe typu 1. Nie można używać okularów innych niż okular lunety obserwacyjnej serii MEP firmy Nikon.

Mocowanie na statywie

1) Zamontuj lunetę obserwacyjną na statywie.

• Wkręć śruby statywu do otworów na śruby statywu, aby dokładnie zamocować lunetę.
• Użyj dużego, stabilnego statywu.

2) (Tylko typ kątowy) Wkręć zacisk w kierunku zgodnym z ru-chem wskazówek zegara (①), aby zamocować lunetę ob-serwacyjną.

Zdejmowanie pokrywy obiektywu/wysuwanie osłony przeciwsłonecznej

Osłone przeciwsłoneczną można wysuwać lub wsuwać tylko po zdjęciu pokrywy obiektywu.

- Założ pokrywę obiektywu, gdy produkt nie jest używany lub jest przenoszony.

Mocowanie i zdejmowanie okularu

Mocowanie

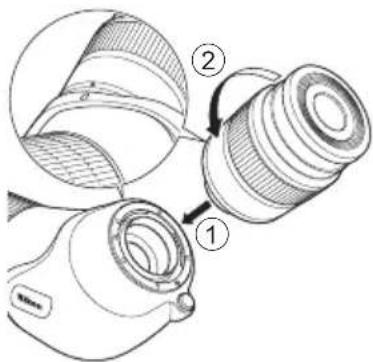

Wyrównaj indeksy przystawki okularu na module i okularze, włóż okular (①), a następnie obróć w kierunku przeciwnym do ruchu wskazówek zegara, dociskając, aż usłyszysz kliknięcie (②).

Uwaga: okular nie obraca się, jeśli nie jest dostatecznie wciśnięty.

- Aby zapobiec dostaniu się do środka zanieczyszczeń, takich jak krople wody, okular wyposażono w gumową uszczelkę typu O-ring. Chociaż powoduje ona lekki opór, włóż okular tak, aby bezpiecznie go zamontować.

Uwaga: zakładając pokrowiec na moduł, należy pamiętać o po-niższej kwestii.

- Gdy okular jest zamontowany, należy uważać, aby brzeg pokrowca nie został przytrzaśnięty w obszarze złącza mocowania okularu.

Obszar złącza mocowania okularu

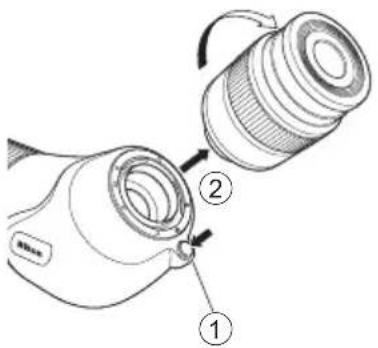

Naciskając przycisk odłączania okularu (①), obróć okular w kierunku zgodnym z ruchem wskazówek zegara, aby go zdjąć (②).

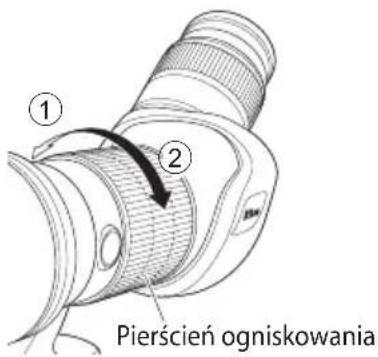

Do ustawiania ostrości służy pierścień ogniskowania.

Obróć pierścień ogniskowania w kierunku (①), aby ustawić ostrość na dalekich obiektach. Obróć pierścień w kierunku (②), aby ustawić ostrość na bliskich obiektach.

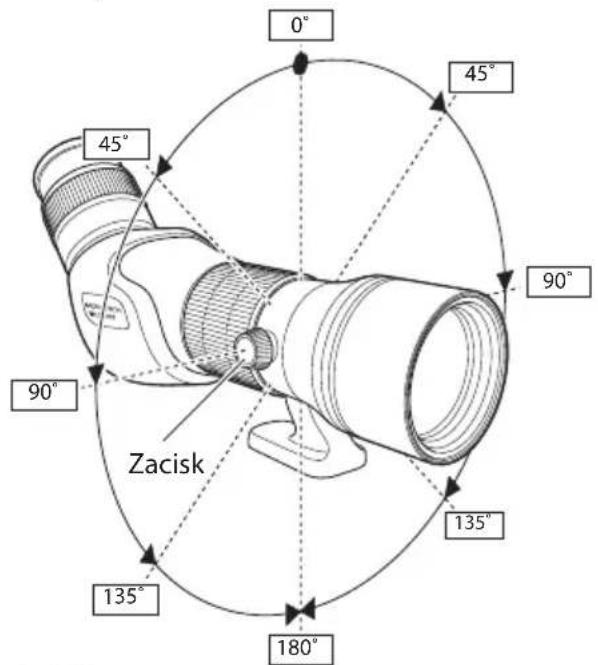

Obracanie osłony obiektywu (tylko modele kątowe)

Poluzowanie zacisku przez obrócenie go w kierunku przeciwnym do ruchu wskazówek zegara umożliwia obracanie osłony obiektywu.

• Oślona obiektywu wydaje odgłos klikania co 45 stopni.
• Wkręć zacisk, aby zablokować osłone obiektywu pod dowolnym kątem.

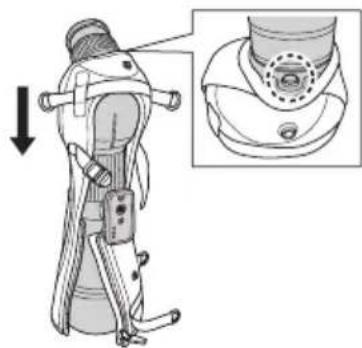

Zakładanie pokrowca

Przykrywa obiektywu Przykrywa okularu Pasek Pokrowiec

1) Umieść lunetę obserwacyjną na podeście obiektywem skierowanym do dołu i założ pokrowiec na lunetę od strony okularu.

• Wykonuj tę czynność przy założonej pokrywie obiektywu, aby nie uszkodzić lunety obserwacyjnej.
• Założ pokrowiec w taki sposób, aby nie zasłonić przycisku odłączania okularu.

2) ① Zapnij zamek i ② zaciśnij pasek.

3) Zamocuj przykrywę obiektywu ① i przykrywę okularu ② do pokrowca.

- Przykrywa okularu ma stronę górną i dolną. Zamocuj przykrywę w taki sposób, aby dłuższa wypustka znajdowała się na dole.

4) Zamocuj pasek w czterech miejscach.

Informacje o okularze

Podczas obserwacji

Podczas obserwacji okiem nieuzbrojonym: używać, obracając sekcją okularu w kierunku przeciwnym do ruchu wskazówek zegara, aby ją wysunąć.

Podczas obserwacji z okularami: używać przy wsuniętej sekcji muszli ocznej.

■ Przy fotografowaniu techniką digiscopingu

Całkowicie wsunąć sekcję muszli ocznej, obracając sekcję okularu w kierunku przeciwnym do ruchu wskazówek zegara, aż zniknie brązowy indeks. 1)

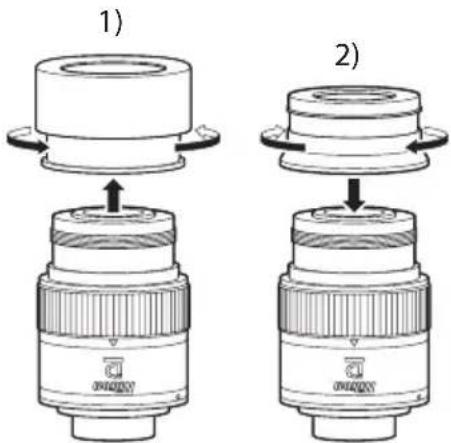

Model MEP-30-60W

1) Zdjąć przystawkę pierścienia TS, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
2) Założyć przystawkę pierścienia DS, obracając ją w kierunku zgodnym z ruchem wskazówek zegara.
- Założyć, obracając mocno do końca.

Przechowywanie i czyszczenie

• Produktu nie należy myć zimną ani ciepłą wodą.
• Aby usunąć zabrudzenia, należy delikatnie przetrzeć produkt (poza soczewką) miękką, czystą szmatką. Nie należy stosować rozpuszczalników organicznych, takich jak benzyna ekstrakcyjna, rozcieńczalnik i roztwory zawierające rozpuszczalniki organiczne.
• Pył z powierzchni soczewki należy usuwać przy użyciu miękkiej, nietlustej szczotki.
• Smugi i plamy takie, jak ślady palców należy usuwać z powierzchni soczewki, delikatnie przecierając ją papierem do czyszczenia lub miękką szmatką zwilżoną niewielką ilością alkoholu bezwodnego (etanolu) lub dostępnego w sklepach środka do czyszczenia soczewek.

Modele wodoodporne

■ Moduł lunety obserwacyjnej

• Moduł lunety obserwacyjnej jest wodoodporny dzięki wypełnieniu korpusu azotem. Może być bezpiecznie stosowany w warunkach wysokiej wilgotności, przy wietrze i deszczu. Ponadto jest odporny na zaparowanie i pleśń.

• Podczas korzystania należy jednak pamiętać o następujących kwestiach:

• Produktu nie należy używać pod wodą ani czyścić pod silnym strumieniem wody.

• Przed regulacją części ruchomych należy usunąć wszelką wilgoć z korpusu.

- W celu zachowania wodoodporności lunety obserwacyjnej firma Nikon Vision zaleca regularne serwisowanie u autoryzowanego dealera.

Okular

• Moduł okularu nie jest wodoodporny. Wymianę soczewek należy przeprowadzać w miarę możliwości w środowisku pozbawionym wilgoci.
• Mimo że konstrukcja okularu zapewnia wodoodporność w przypadku zamocowania do modułu lunety obserwacyjnej, nie można go używać pod wodą.

Dane techniczne produktu

	82ED-S 82ED-A 60ED-S 60ED-A
Średnica obiektywu (mm) 82 82 60 60
Minimalna odległość ustawiania ostrości (m/stopy)	5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Rozmiar przystawki filtra (mm) 86 (P=1,0) 86 (P=1,0) 67 (P=0,75)	67 (P=0,75)
Długość (mm/cale) ^*1	325(355 ^*2 )/12,8(14,0 ^*2 ) 33	4(364 ^*2 )/13,1(14,3 ^*2 ) 26	2(285 ^*2 )/10,3(11,2 ^*2 ) 27	0(293 ^*2 )/10,6(11,5 ^*2 )
Wysokość × szerokość (mm/cale) ^*1	124×103/4,9×4,1 112×	108/4,4×4,3 124×93/4,9×3	7 110×98/4,3×3,9
Masa (g/uncje) ^*1	1 650/58,2	1 640/57,8	1 260/44,4	1 250/44,1
Wodoodporność	Moduł lunety obserwacyjnej: wodoodporny i mgłoodporny (do głębokości 1 m (3,3 stopy) przez 10 minut, wypełnienie azotem) ^*3

*1 Bez pokryw

*2 Przy całkowicie wysuniętej osłonie przeciwsłonecznej.

*3 System optyczny produktu nie ulegnie uszkodzeniu w przypadku zanurzenia lub wrzucenia do wody o maksymalnej głębokości 1 metra (3,3 stopy) na maksymalnie 10 minut. NIE zaprojektowano do użytku pod wodą.

Uwaga: Powyższe dane techniczne nie uwzględniają okularów.

Dane techniczne okularu

Model	MEP-38W		MEP-20-60		MEP-30-60W
Średnica lunety obserwacyjnej MONARCH (mm)	82 60 82	60 82 60
Powiększenie (x) 38 30 20-60 16-48 30-60 24-48
Kątowe pole widzenia (rzeczywiste/stopnie) (°)	2,0 2,5	2,1 - 1,0	*3	2,6 - 1,2*3	2,0 - 1,2*3	2,5 - 1,5*3
Kątowe pole widzenia (pozorne/stopnie) (°)*1	66,4 40,4 - 54,3		*3		55,3 - 65,6*3
Pole widzenia przy 1 000 m/jardach (m)(stopy)	35105	44132	37 - 17*3111 - 51*3	45 - 21*3135 - 63*3	35 - 21*3105 - 63*3	44 - 26*3132 - 78*3
Żrenica wyjściowa (mm) 2,2 2,0 4,1 - 1,4			*3	3,8 - 1,3*3	2,7 - 1,4*3	2,5 - 1,3*3
Jasność względna	4,8 4,0	16,8 -	2,0 *3	14,4 - 1,7*3	7,3 - 2,0*3	6,3 - 1,6*3
Odsunięcie żrenicy wyjściowej (mm)	18,5 16,1 - 15,3		*3		15,2 - 14,2*3
Długość (mm/cale)*2	73/2,9		89/3,5		91/3,6 (z DS)*492/3,6 (z TS)*5
Średnica zewnętrzna (mm/cale)*2	61/2,4		62/2,4		62/2,4
Masa (g/uncje)*2	270/9,5 350/12,3				370/13,1 (z DS)*4400/14,1 (z TS)*5
Wodoodporność	Okular: brak wodoodpornościz podłączoną lunetą: Wodoodporne (równoważność 5 mm (0,2 cala) na minutę przez 30 minut)*6

*1 Obliczenia na podstawie normy ISO14132-1:2002

*2 Bez pokryw

*3 Zaplanowana wartość referencyjna przy największym powiększeniu

*4 Po zamocowaniu przystawki pierścienia DS (do digiscopingu)

*5 Po zamocowaniu przystawki pierścienia TS

*6 System optyczny produktu nie ulegnie uszkodzeniu w przypadku wystawienia na działanie deszczu o intensywności do 5 mm (0,2 cala) na minutę przez okres 30 minut. NIE zaprojektowano do użytku pod woda.

Uwaga: wartości przedstawione w tych tabelach to wartości zaplanowane zaokrąglone w górę/w dół, wyniki obliczeń wartości mogą nie odpowiadać im dokładnie.

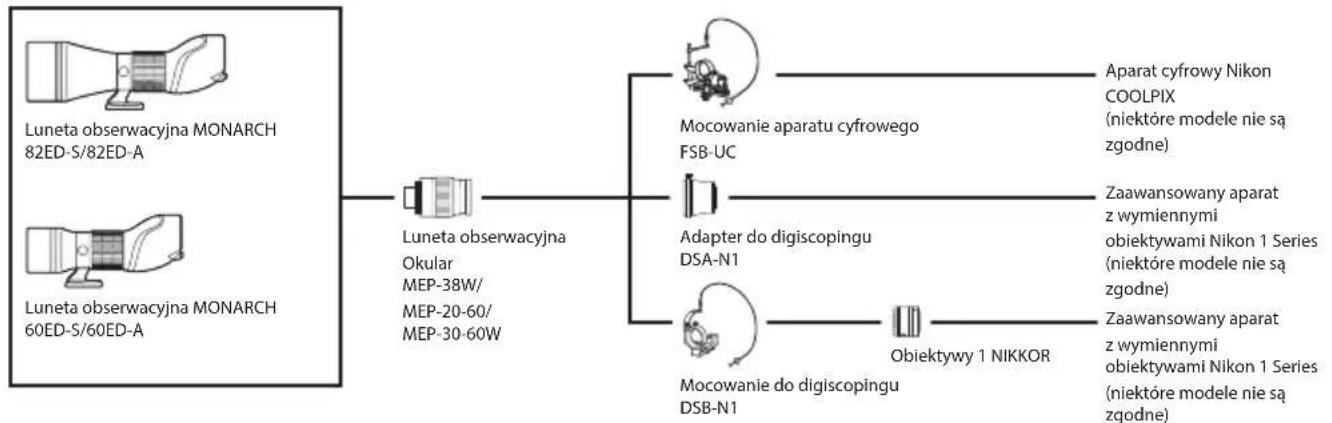

Tabela systemu

Powyższa tabela jest aktualna na maj 2016 r. Dodatkowe informacje na temat zgodnych modeli można znaleźć w witrynie internetowej firmy Nikon.

Sisältö
