Monarch 82ED-S - Binoclu NIKON - Manual de utilizare gratuit

Marcă	Nikon
Model	Monarch 82ED-S
Tip de produs	Lunetă de observare (lungă-vue)
Diametrul obiectivului	82 mm
Distanța minimă de focalizare	5,0 m
Diametrul de fixare pentru filtru	86 mm (P=1,0)
Lungime (fără capace)	325 mm
Lungime (cu parasolarul desfășurat)	355 mm
Înălțime × Lățime	124 × 103 mm
Greutate (fără capace)	1 650 g
Etanșeitatea lunetei	Da, până la 1 m timp de 10 minute, umplut cu azot
Etanșeitatea ocularului singur	Nu este etanș (devine etanș odată montat pe lunetă)
Tip de montură a ocularului	Baionetă Tip 1 (seria MEP)
Focalizare	Manuală prin inel de focalizare
Fixare trepied	Suport de trepied integrat, filet 1/4"
Parasolar	Culisant, desfășurare manuală
Accesorii furnizate	Capac de obiectiv, capac de montură, manual de utilizare, capac de ocular, capac de montură ocular, husă ocular (conform versiunii)
Întreținere și curățare	Îndepărtarea prafului cu o pensulă moale, curățarea lentilelor cu alcool anhidru sau soluție de curățare optică, lavetă moale
Recomandări de siguranță	Nu priviți soarele, nu utilizați în mers, depozitați într-un loc stabil, țineți la distanță de copii

Întrebări frecvente - Monarch 82ED-S NIKON

Care sunt accesoriile furnizate cu luneta Monarch 82ED-S ?

Luneta este livrată cu un capac de obiectiv, un capac de montură, un manual de utilizare. Dacă achiziționați setul cu ocular, ocularul este furnizat cu capacul său, capacul de montură și o husă pentru ocular. Unele modele de oculare includ un inel de digiscopie.

Cum se montează și se demontează ocularul ?

Aliniați marcajele de montare ale carcasei și ocularului, introduceți ocularul și rotiți-l în sens invers acelor de ceasornic apăsând până la clic. Pentru demontare, apăsați butonul de eliberare și rotiți în sensul acelor de ceasornic.

Luneta este etanșă ?

Da, luneta în sine este etanșă la apă datorită umplerii cu azot. Rezistă la imersie până la 1 metru adâncime timp de 10 minute. Ocularul singur nu este etanș, dar devine etanș odată montat pe lunetă.

Ce tip de trepied să folosesc ?

Utilizați un trepied bine stabil cu un șurub de 1/4". Luneta are un suport de trepied integrat cu un orificiu pentru șurub de 1/4" (0,6 mm). Pentru modelele curbe, o fixare suplimentară permite blocarea unghiului.

Cum se curăță lentilele ?

Îndepărtați mai întâi praful cu o pensulă moale, fără grăsime, apoi eliminați petele cu hârtie optică sau o lavetă moale ușor umezită cu alcool anhidru (etanol) sau cu un detergent optic comercial. Nu folosiți solvenți organici.

Pot folosi luneta cu ochelari de vedere ?

Da, pentru observare cu ochelari, lăsați cupa oculară în poziție retrasă (înăuntru). Pentru observare cu ochiul liber, rotiți porțiunea ocularului în sens invers acelor de ceasornic pentru a desfășura cupa oculară.

Cum se face focalizarea ?

Rotiți inelul de focalizare. Pentru obiecte îndepărtate, rotiți în direcția săgeții indicate (de obicei în sens orar). Pentru obiecte apropiate, rotiți în sens invers.

Ce oculare sunt compatibile cu luneta Monarch 82ED-S ?

Luneta utilizează o montură baionetă Tip 1. Doar ocularele din seria MEP pentru lunetele de observare Nikon sunt compatibile: MEP-38W, MEP-20-60, MEP-30-60W.

Cum se folosește parasolarul ?

Parasolarul este de tip culisant. Pentru a-l desfășura, scoateți mai întâi capacul obiectivului, apoi trageți parasolarul înainte. Retrageți-l împingându-l înapoi. Desfășurați sau retrageți-l numai după ce capacul obiectivului a fost îndepărtat.

Care sunt precauțiile importante de siguranță ?

Nu priviți niciodată direct soarele sau o lumină intensă prin lunetă. Nu utilizați aparatul în timp ce mergeți. Nu lăsați luneta într-un loc instabil sau lângă o sursă de căldură. Țineți piesele mici la distanță de copii.

MANUAL DE UTILIZARE Monarch 82ED-S NIKON

Instrucțiuni de siguranță și de utilizare 304

Articole incluse....306

Montarea trepiedului....310

Scoaterea capacului de protecție a lentilelor obiectivului/extinderea parasolarului obiectivului ......310

Montarea și demontarea ocularului....311

Focalizarea 312

Rotirea tubului obiectivului (exclusiv pentru modele unghiulare)....313

Montarea carcasei fixe 314

Despre oculare 316

Depozitarea și curățarea 317

Modele impermeabile 318

Specificațiile produsului 319

Specificatiile ocularului 320

Diagrama sistemului 321

Vă multumim pentru achiziția făcută.

• Citiți cu atenție acest manual de instrucțiuni înainte de a utiliza produsul și asigurați-vă că utilizați corect produsul.
• După citire, păstrați acest manual de instrucțiuni într-un loc ușor accesibil, de preferat în apro-pierea produsului.
• Acest manual de instrucțiuni conține prezentările pentru „luneta terestră MONARCH” și „ocularele din seria MEP Exclusive”.
• Specificațiile și designul pot fi modificate fără notificare prealabilă.
• Reproducerea parțială sau totală, sub orice formă, a acestui manual (cu excepția unor scurte citate publicate în articolele critice sau în recenzii) nu poate fi făcută fără a avea aprobarea scrisă a NIKON VISION CO., LTD.

Instrucțiuni de siguranță și de utilizare

Pentru a asigura utilizarea în siguranță a acestui produs, citiți cu atenție acest manual și asigurăți- vă că ați înțeles informațiile incluse înainte de a încerca să utilizați produsul.

Acest manual conține instrucțiuni care trebuie să fie respectate pentru a putea utiliza produsul în siguranță și pentru a preveni daunele materiale și vătămările corporale. Asigurați-vă că ați înțeles toate informațiile incluse în acest manual înainte de a încerca să utilizați produsul.

⚠ AVERTIZARE	Această indicație vă avertizează asupra faptului că orice utilizare inadecva-tă, datorată ignorării conținutului prezentat în acest manual, poate avea ca efect decesul sau vătămarea corporală gravă.
⚠ PRECAUȚII	Această indicație vă avertizează asupra faptului că orice utilizare inadecvată datorată ignorării conținutului prezentat în acest manual poate avea ca efect producerea unor vătămări corporale sau a unor pierderi materiale.

⚠ AVERTIZARE

- Nu priviți direct spre soare sau spre o lumină intensă folosind luneta terestră.

PRECAUTII

• Protejați produsul de ploaie, împroșcarea cu apă, nisip și noroi. Nu acționați inelul de focalizare dacă produsul este ud de la ploaie.
• Nu demontați produsul.

• Nu balansați produsul ținându-l de cureaua carcasei fixe. În caz contrar puteți lovi alte persoane și se pot produce vătămări corporale.

• Fiți atenți să nu vă prindeți degetele în timp ce pliați parasolarul sau în timp ce montați sau demontați corpul.

• Nu așezați produsul în locuri în care nu poate fi fixat într-o poziție stabilă. În caz contrar, produ- sul se poate răsturna sau poate cădea și se pot produce vătămări corporale.
• Nu utilizați produsul în timp ce mergeți. În caz contrar, vă puteți lovi de alte persoane sau obiecte sau puteți cădea și se pot produce vătămări corporale.
• Nu lăsați produsul într-o mașină într-o zi caniculară sau într-o zi cu soare sau în apropierea unui echipament care emană căldură.
• Suprafața obiectivului se poate aburi dacă produsul este expus la schimbării radicale de temperatură, de exemplu la intrarea într-o încăpere încălzită dintr-un mediu rece.
• Nu lăsați la îndemâna copiilor cutia în care a fost ambalat produsul, materialele folosite la ambalare și articolele incluse.
• Nu lăsați copiii să înghită din neatenție piesele mici. În cazul în care acest lucru se întâmplă, consultați imediat un doctor.
• Dacă utilizează vizorul din cauciuc pentru o lungă perioadă de timp, la anumite persoane pot apărea inflamații ale pielii. Dacă apar orice fel de simptome, consultați imediat doctorul.
• Depozitați produsul în siguranță într-un etui și închideți catarama etuiului la transportarea produsului.

Articole incluse

Lunetă terestră

- Capac obiectiv ×1 • Capac montură ×1 • Manual de instrucțiuni (această broșură)

Ocular

• Capac ocular ×1 • Capac montură ×1
• Carcasă ocular × 1 (este inclusă numai dacă ați cumpărat un singur ocular. Nu este inclusă dacă ați cumpărat un set.)

Următoarele articole furnizate sunt incluse numai cu MEP-30-60W.

• Inel de fixare DS (digiscopie) ×1
• Capac ocular pentru inelul de fixare DS (digiscopie) ×1
  * Dacă ați cumpărat o lunetă terestră simplă, carcasa fixă, ocularele și articolele furnizate cu ocularele nu sunt incluse.

Capacul obiectivului lunetei terestre și capacul ocularului de pe ocular sunt prevăzute cu un orificiu (antipierdere) prin care este trecut un cablu pentru a nu pierde capacul. Utilizați acest orificiu, dacă aveți nevoie.

Orificiu anti-pierdere

Accesorii opționale

- Carcasă fixă (cu curea) ^*

* Inclusă dacă ați cumpărat luneta terestră și ocularul, ca set.

Ro

307

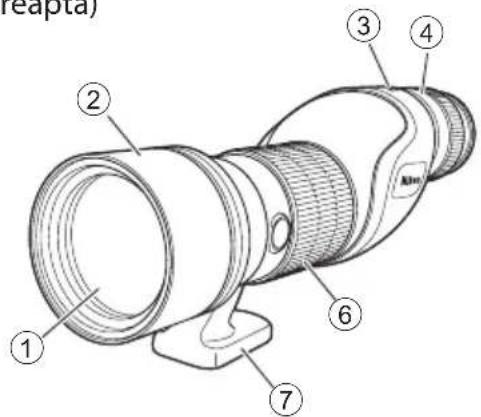

Denumire

(Dreaptă)

⑥ Inel de focalizare
⑦ Montură trepied
⑧ Clemă (numai pentru tipul unghiular)
⑨ Locaș pentru şurubul trepiedului (1/4") (1 orificiu)
⑩ Locaș pentru conectorul video (2 orificii)

* Aceasta este vederea de ansamblu cu ocularul conectat.

* Ocularul lunetei terestre MONARCH utilizează o „montură Bayonet tip 1”. Nu puteți utiliza decât oculare din seria Nikon Fieldscope Eyepiece Lens MEP (oculare MEP pentru luneta terestră Nikon).

Montarea trepiedului

1) Montarea lunetei terestre la trepied.
- Înşurubați şuruburile trepiedului în locaşurile pentru şuruburi ale trepiedului pentru a fixa strâns pe poziție luneta terestră.
- Utilizați un trepied mare, foarte stabil.
2) (Numai pentru tipul unghiular) Înşurubați clema în sens orar
(①) pentru a fixa luneta terestră pe poziție.

Scoaterea capacului de protecție a lentilelor obiectivului/extinderea parasolarului obiectivului

Ro

Extindeți și retractați parasolarul obiectivului numai dacă ați scos capacul obiectivului.

- Dacă transportați sau dacă nu utilizați produsul, fixați capacul de protecție pe lentilele obiectivului.

Montarea și demontarea ocularului

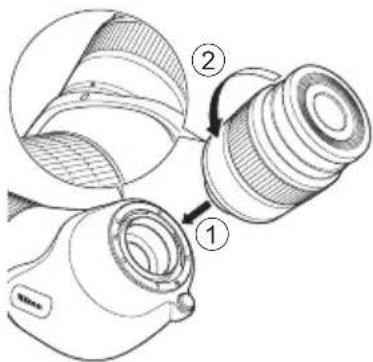

Montarea

Aliniați indicii de fixare a ocularului de pe unitate și de pe ocular, introduceți ocularul (①) și rotiți în sens antiorar în timp ce apăsați până când auziți zgomotul de fixare (②).

Notă: ocularul nu se va roti dacă nu apăsați suficient pe acesta.

- Pentru a preveni pătrunderea unor impurități, de exemplu a picăturilor de apă, ocularul se montează folosind un inel toric din cauciuc. Cu toate că acesta prezintă o oarecare rezistență, introduceți ferm ocularul până când acesta se fixează în siguranță.

Notă: urmați instrucțiunile de mai jos la montarea carcasei fixe pe unitate.

- La montarea ocularului, procedați cu atenție pentru a nu prinde marginea carcasei în zona de contact a monturii ocularului.

Zona de contact a monturii ocularului

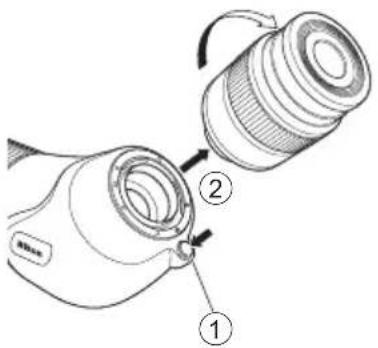

În timp ce apăsați pe butonul de decuplare al ocularului (①), ro- tiți ocularul în sens orar pentru a-l scoate (②).

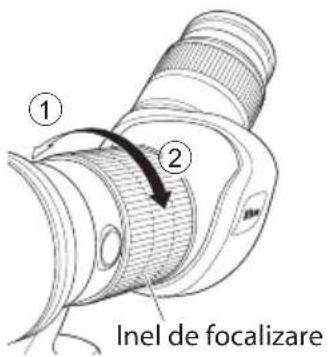

Pentru focalizare utilizati inelul de focalizare.

Rotiți inelul de focalizare în direcția (①) pentru a focaliza obiecte aflate la distanță. Rotiți-l în direcția (②) pentru a focaliza obiecte aflate la mică distanță.

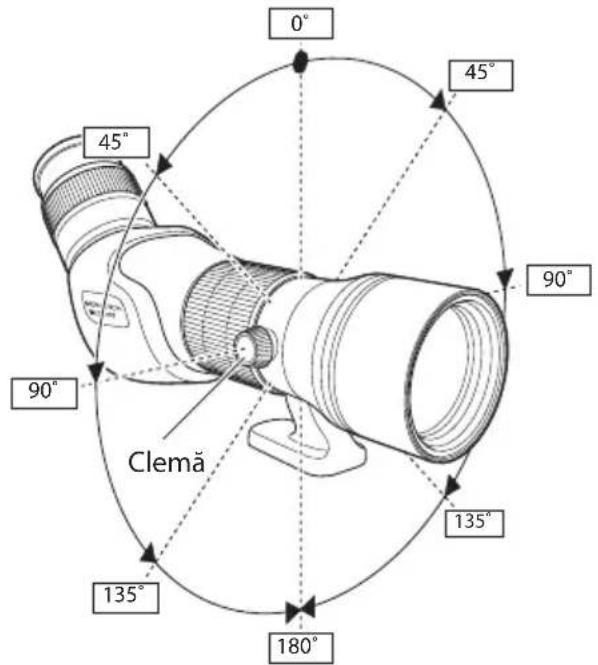

Rotirea tubului obiectivului (exclusiv pentru modele unghiulare)

Slăbirea clemei prin rotirea acesteia în sens antiorar, permite rotirea tubului obiectivului.

• La rotirea tubului obiectivului cu 45 de grade veți auzi un declic.
• Înşurubați clema pentru a bloca tubul obiectivului într-un anumit unghi.

Montarea carcasei fixe

Capac obiectiv Capac ocular Curea Carcasă fixă

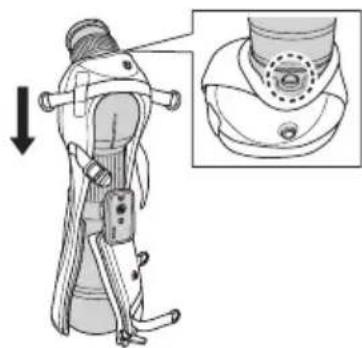

1) Aşezați luneta terestră pe o platformă cu partea pe care se află obiectivul orientată în jos și acoperiți luneta cu carcasa fixă din-spre ocular.

• Efectuați această manevră cu capacul obiectivului montat, astfel încât luneta să nu se avarieze.
• Fixați carcasa astfel încât să nu acoperiți butonul de decuplare al ocularului.

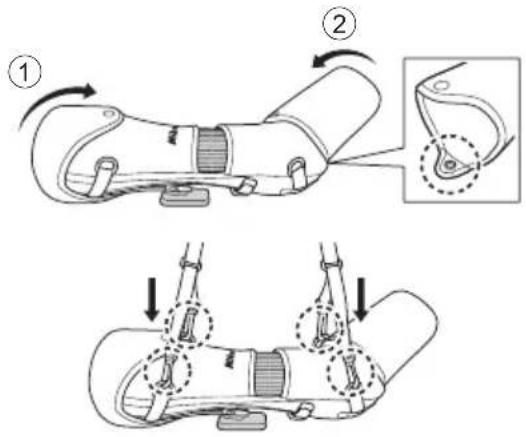

2) ① Trageți fermoarul și ② strângeți cureaua.

3) Ataşati ① capacul obiectivului și ② capacul ocularului de carcasa fixă.

- Partea de sus și cea de jos a capacului ocularului diferă. Montați capacul astfel încât partea mai lungă să fie la par-tea de jos.

4) Fixați cureaua în patru puncte.

Tip drept Tip unghiular

Despre oculare

La observare

La observarea cu ochiul liber: rotiți secțiunea ocularului în sens antiorar pentru a-l extinde. Dacă folosiți ochelari: țineți secțiunea vizorului retractată.

■ Pentru realizarea unor fotografii în timpul digiscopiei

Pentru MEP-38W și MEP-20-60

Retractați complet secțiunea vizorului rotind ocularul în sens antiorar până când nu mai vedeți indexul din bronz.

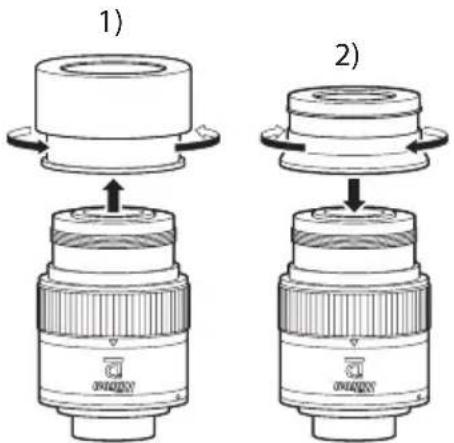

Pentru MEP-30-60W

1) Scoateți inelul de fixare TS (rotire glisare) rotindu-l în sens antiorar.
2) Montați inelul de fixare DS (digiscopie) rotindu-l în sens orar.
- Se montează prin rotire, strâns, până la capăt.

Depozitarea și curățarea

• Nu spălați produsul cu apă rece sau cu apă fierbinte.
• Ştergeti cu delicatețe murdăria de pe produs (cu excepția obiectivului) cu o lavetă moale și curată. Nu utilizati solventi organici, precum benzina sau terebentina și nici soluții de curățare care conțin solventi organici.
• Îndepărtați praful de pe suprafața obiectivului cu o perie moale, care nu conține ulei.
• Îndepărtați petele și urmele, de exemplu amprentele de pe suprafața obiectivului, ștergându-I cu atenție cu un șervet de hârtie sau cu o lavetă moale și curată înmuiat(ă) în puțin alcool tehnic (etanol) sau într-o soluție pentru curățarea obiectivelor disponibilă în comerț.

Modele impermeabile

Lunetă terestră

- Fiind umplută cu azot gazos, luneta terestră este impermeabilă. Aceasta poate fi utilizată în siguranță în condiții de umiditate ridicată, vânt și ploaie și este rezistentă la mătuire și mucegai. - Totuși, în timpul utilizării, vă recomandăm să respectați instrucțiunile de mai jos.

- Nu utilizați produsul în apă și nu îl curățați sub un jet puternic de apă.

- Orice urmă de umezeală de pe corpul produsului trebuie să fie îndepărtată înainte de reglarea pieselor mobile.

- Pentru a păstra proprietățile de impermeabilitate ale lunetei terestre, Nikon Vision recomandă întreținerea regulată a acesteia de către un distribuitor autorizat.

Ocularul

• Ocularul nu este impermeabil. Înlocuirea ocularului, trebuie să se efectueze, pe cât posibil, într-o zonă fără umiditate.
• Cu toate că ocularul este proiectat pentru a fi impermeabil atunci când este montat pe luneta terestră, acesta nu poate fi utilizat în apă.

Specificatiile produsului

	82ED-S 82ED-A 60ED-S 60ED-A
Diametrul obiectivului (mm) 82 82 60 60
Cea mai apropiată distanță de focalizare (m/picioare)	5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Dimensiunea accesoriiului pentru filtre (mm)	86 (P=1,0) 86 (P=1,0) 67 (P=0,75) 67 (P=0,75)
Lungime (mm/inch) *1	325(355*2)/12,8(14,0*2) 334(364 *2)/13,1(14,3*2) 262(285 *2)/10,3(11,2*2) 270(293 *2)/10,6(11,5*2)
Înălțime × Lățime (mm/inch) *1	124×103/4,9×4,1 112×108/4,4×4,3 124×93/4,9×3,7 110×98/4,3×3,9
Greutate (g/uncii) *1	1.650/58,2	1.640/57,8	1.260/44,4	1.250/44,1
Caracteristici de impermeabilitate	Lunetă terestră: etanșă la apă și la ceață (până la 1 m (3,3 picioare) pentru 10 min., azot gazos purjat)*3

*1 Fără capace
*2 Dacă parasolarul este complet extins.
*3 Acest produs nu va suferi nicio deteriorare la sistemul optic dacă este scufundat sau dacă este scăpat în apă la o adâncime maximă de 1 metru (3,3 picioare) pentru maximum 10 minute. NU este proiectat pentru a fi folosit sub apă.

Notă: specificațiile de mai sus nu se referă la oculare.

Specificațiile ocularului

Model	MEP-38W		MEP-20-60		MEP-30-60W
Diametrul lunetei terestre MONARCH (mm) 82	60 82 60 82 60
Nivelul de mărire (x) 38 30 20-60 16-48 30-60 2	4-48
Unghiul de câmp angular (efectiv/grade) (°) 2,0	2,5 2,1 – 1,0		*3	2,6 – 1,2*3	2,0 – 1,23	2,5 – 1,5*3
Unghiul de câmp angular (aparent/grade) (°)*1	66,4 40,4 – 54,3		*3		55,3 – 65,6*3
Unghiul de câmp la 1.000 m/yd (m)(picioare)	35105	44132	37 – 17*3111 – 51*3	45 – 21*3135 – 63*3	35 – 21*3105 – 63*3	44 – 26*3132 – 78*3
Pupila de ieșire (mm) 2	2 2,0 4,1 – 1,4		*3	3,8 – 1,3*3	2,7 – 1,43	2,5 – 1,3*3
Luminozitatea relativă	4,8	4,0	16,8 – 2,0*3	14,4 – 1,7*3	7,3 – 2,03	6,3 – 1,6*3
Distanța oculară (mm)	18,5 16,1 – 15,3		*3		15,2 – 14,2*3
Lungime (mm/inch)*2	73/2,9		89/3,5		91/3,6 (cu DS)*492/3,6 (cu TS)*5
Diametrul extern (mm/inch)*2	61/2,4		62/2,4		62/2,4
Greutate (g/uncii)*2	270/9,5 350/12,3				370/13,1 (cu DS)*4400/14,1 (cu TS)*5
Caracteristici de impermeabilitate	Ocular: nu este impermeabilCu luneta terestră atașată: impermeabil (echivalent apă până la 5 mm (0,2 inch) pe minut și pentru o durată de 30 de minute)*6

*1 Calculele au fost efectuate pe baza standardului ISO14132-1:2002

*2 Fără capace

*3 Valoarea de referință proiectată la nivelul maxim de mărire

*4 Când inelul de fixare DS (digiscopie) este montat

*5 Când inelul de fixare TS (rotire glisare) este montat

*6 Acest produs nu va suferi nicio deteriorare la sistemul optic dacă este ținut sub acțiunea unei ape curgătoare al cărei debit este echivalent cu 5 mm (0,2 inch) de precipitații pe minut timp de 30 minute. NU este proiectat pentru a fi folosit sub apă.

Notă: deoarece valorile prezentate în aceste tabele sunt valori teoretice rotunjite în plus sau în minus, este posibil ca cifrele calculate să nu fie identice.

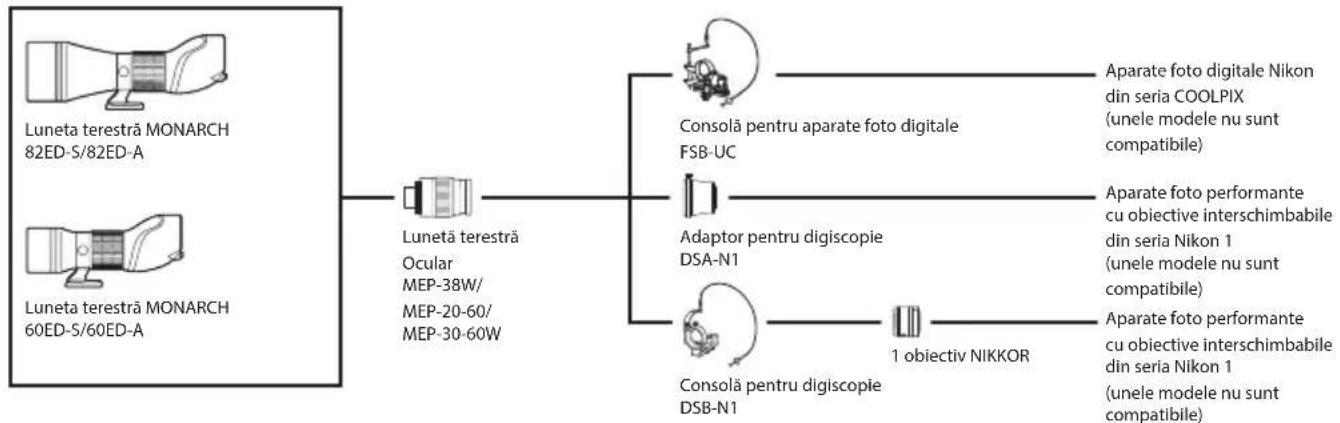

Diagrama sistemului

Diagrama de mai sus este valabilă începând din luna mai 2016. Pentru informații suplimentare și detalii despre modelele compatibile, consultați site-ul web Nikon.
