Monarch 82ED-S - Kikkerter NIKON - Gratis bruksanvisning og manual

Merke	Nikon
Modell	Monarch 82ED-S
Produkttype	Observasjonskikkert (kikkert)
Objektivdiameter	82 mm
Minste fokuseringsavstand	5,0 m
Filtergjengediameter	86 mm (P=1,0)
Lengde (uten hetter)	325 mm
Lengde (med solskjerm uttrekt)	355 mm
Høyde × Bredde	124 × 103 mm
Vekt (uten hetter)	1 650 g
Kikkertens vanntetthet	Ja, opptil 1 m i 10 minutter, fylt med nitrogen
Okularets vanntetthet alene	Ikke vanntett (blir vanntett når montert på kikkerten)
Okularfestetype	Bajonett Type 1 (MEP-serie)
Fokusering	Manuell via fokuseringsring
Stativfeste	Integrert stativfeste, 1/4" gjenger
Solskjerm	Glidende, manuell uttrekking
Medfølgende tilbehør	Objektivbeskytter, festehette, bruksanvisning, okularhette, okularfestebeskytter, okularetui (avhengig av versjon)
Vedlikehold og rengjøring	Avstøving med myk børste, rengjøring av linser med vannfri alkohol eller optisk rengjøringsmiddel, myk klut
Sikkerhetsanbefalinger	Ikke se på solen, ikke bruk mens du går, oppbevar på et stabilt sted, holdes utilgjengelig for barn

Ofte stilte spørsmål - Monarch 82ED-S NIKON

Hvilke tilbehør følger med Monarch 82ED-S kikkerten?

Kikkerten leveres med objektivbeskytter, festehette, bruksanvisning. Hvis du kjøper settet med okular, leveres okularet med sin hette, sin festehette og et okularetui. Noen okularmodeller inkluderer en digiskopiring.

Hvordan montere og demontere okularet?

Juster monteringsmerkene på huset og okularet, sett inn okularet og drei det mot klokken mens du trykker til det klikker. For å demontere, trykk på utløserknappen og drei med klokken.

Er kikkerten vanntett?

Ja, selve kikkerten er vanntett takket være nitrogenfyllingen. Den tåler nedsenking opptil 1 meters dyp i 10 minutter. Okularet alene er ikke vanntett, men blir det når det er montert på kikkerten.

Hvilken type stativ bør brukes?

Bruk et stabilt stativ med 1/4" skrue. Kikkerten har et integrert stativfeste med 1/4" (0,6 mm) skruehull. For vinklede modeller gir en ekstra feste mulighet til å låse vinkelen.

Hvordan rengjøre linsene?

Støv av først med en myk, fettfri børste, fjern deretter flekker med optisk papir eller en myk klut lett fuktet med vannfri alkohol (etanol) eller et kommersielt optisk rengjøringsmiddel. Ikke bruk organiske løsemidler.

Kan jeg bruke kikkerten med briller?

Ja, for observasjon med briller, la øyemuslingen være i inntrukket posisjon. For observasjon med blotte øyne, drei okulardelen mot klokken for å trekke ut øyemuslingen.

Hvordan fokuserer jeg?

Drei på fokuseringsringen. For fjerne objekter, drei i pilens retning (vanligvis med klokken). For nære objekter, drei motsatt vei.

Hvilke okularer er kompatible med Monarch 82ED-S kikkerten?

Kikkerten bruker en bajonettfeste Type 1. Bare okularer fra MEP-serien for Nikon observasjonskikkerter er kompatible: MEP-38W, MEP-20-60, MEP-30-60W.

Hvordan bruke solskjermen?

Solskjermen er av glidende type. For å trekke den ut, fjern først objektivbeskytteren, trekk deretter solskjermen fremover. Skyv den tilbake for å skjule den. Trekk den bare ut eller skyv den inn når objektivbeskytteren er fjernet.

Hva er viktige sikkerhetstiltak?

Se aldri direkte på solen eller sterkt lys gjennom kikkerten. Ikke bruk enheten mens du går. Ikke la kikkerten stå på et ustabilt sted eller nær en varmekilde. Hold små deler utilgjengelig for barn.

BRUKSANVISNING Monarch 82ED-S NIKON

Sikkerhetstiltak og forholdsregler for bruk....244
Medfølgende elementer....246
Valgfritt ekstrautstyr....247
Nomenklatur....248
Nomenklatur (søker) 249
Montering på stativet 250
Fjerne objektivlinsen og deksel/forlenge linsedeksel 250
Montering og fjerning av søker....251
Fokusering 252
Rotering av linsesylinderen (kun vinklede modeller)....253
Feste stay-on-etuiet....254
Om okularlinsen....256
Oppbevaring og rengjøring 257
Vanntette modeller....258
Produktspesifikasjoner 259
Okularlinsens spesifikasjoner....260
Systemdiagram 261

Takk for ditt kjøp.

• Les denne veiledningen nøye før du tar produktet i bruk, og påse at du bruker produktet på riktig måte.
• Etter at du har lest brukerveiledningen, oppbevar den på et lett tilgjengelig sted for enkel referanse, som i nærheten av produktet.
• Denne brukerveiledningen inneholder beskrivelser av "MONARCH-teleskopenheten" og "Eksklusive MEP-serie okularlinser".
• Spesifikasjoner og design kan endres uten forvarsel.
• Det er på ingen måte tillatt å reprodusere denne veiledningen, verken helt eller delvis (unntatt korte sitat i viktige artikler eller produktanmeldelser), uten skriftlig samtykke fra NIKON VISION CO., LTD.

Sikkerhetstiltak og forholdsregler for bruk

For å sikre trygg bruk av dette produktet, må du lese denne brukerveiledningen nøye. Du må også være sikker på at du forstår informasjonen i veiledningen før du prøver å betjene produktet. Denne brukerveiledningen inneholder instruksjoner som du skal følge for å kunne bruke produktet på en trygg måte og for å unngå skade på mennesker og eiendom. Sørg for å forstå informasjonen som beskrives her før du bruker dette produktet.

⚠ ADVARSEL	Dette symbolet advarer deg om risikoen for at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan forårsake død eller alvorlige personskader.
⚠ FORSIKTIG	Dette symbolet advarer deg om risikoen for at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan forårsake personskade eller materiell skade.

ADVARSEL

- Se aldri direkte på solen eller mot intenst lys med teleskopet.

⚠ FORSIKTIG

• Hold produktet unna regn, vannsprit, sand og gjørme. Ikke bruk fokuseringsringen hvis produktet eksponeres for vann eller regn.
• Produktet må ikke demonteres.

• Du må ikke svinge produktet etter stroppen av stay-on-etuiet. Det kan treffe noen og forårsake personskade.

• Vær forsiktig slik at du ikke klemmer fingrene når du trekker tilbake linsedekselet eller når du monterer eller demonterer enheten.

• Ikke legg produktet på steder hvor det ikke er stabilt. Det kan føre til at produkter tipper over eller faller, og kan resultere i personskade.
• Ikke bruk produktet mens du går. Du kan støte sammen med andre mennesker eller gjenstander eller falle og skade deg.
• Ikke legg produktet i bilen på en varm sommerdag eller i nærheten av utstyr som avgir varme.
• Linseoverflaten kan dugge hvis du tar med deg produktet inn i et varmt rom etter å ha båret det i kulde utendørs, på grunn av stor temperaturforskjell.
• La ikke emballasjen, pakkemateriale og medfølgende artikler være innenfor små barns rekkevidde.
• Sørg for at barn ikke uforvarende svelger små deler. Hvis det skjer, må du ta kontakt med legen øyeblikkelig.
• Hvis du bruker øyemusling i gummi over en lengre periode, kan du få betennelse i huden. Hvis du utvikler symptomer, ta kontakt med lege umiddelbart.
• Sørg for å oppbevare produktet trygt i bærevesken. Lukk vesken när du bærer produktet.

Medfølgende elementer

■ Teleskopenhet

- Deksel for objektivlinse ×1 • Festedeksel ×1 • Brukerveiledning (dette heftet)

Okularlinseenhet

• Søkerdeksel ×1 • Festedeksel ×1
• Okularlinseetui × 1 (Kun inkludert hvis du kjøpte en enkel okularlinseenhet. Ikke inkludert hvis du kjøpte et sett.)

Disse elementene er kun inkludert med MEP-30-60W.

• DS (digiscoping)-ringtilbehør ×1
- Søkerdeksel for DS (digiscoping)-ringtilbehør ×1
* Hvis du kjøpte en enkel teleskopenhet, er stay-on-etuiet, okularlinsen og elementene som følger med okularlinsen ikke inkludert.

Objektivlinsedekselet av teleskopenheten og sökerdekselet av okularlinseenheten har et hull (hull som forhindrer at du mister det) hvor du trer en snor slik at du ikke mister dekselet. Bruk hullet etter behov.

Tapsforebyg- gingshull

Valgfritt ekstrautstyr

• Stay-on-etui (med stropp)*
  * Dette følger med hvis du har kjøpt teleskopet og søkeren som et sett.

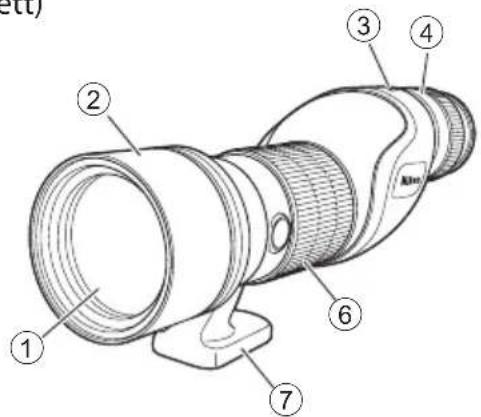

Nomenklatur

(Rett)

⑤ Søkerfeste
⑥ TS-ringtilbehør
⑦ DS-ringtilbehør

* Okularlinsen til MONARCH-teleskopet bruker "Type1 bajonettfeste".

Kun okularlinser fra Nikon-teleskopokularlinsene av MEP-serien kan brukes.

Montering på stativet

1) Monter teleskopet på stativet.

• Skru stativskruene inn i stativets formhull for å feste teleskopet godt på plass.
• Bruk et stort og meget stabilt stativ.

2) (Kun vinklet type.) Skru klemmen inn med klokken (①) for å låse teleskopet på plass.

Forleng eller forkort linsedekselet når objektivlinsedekselet er fjernet.

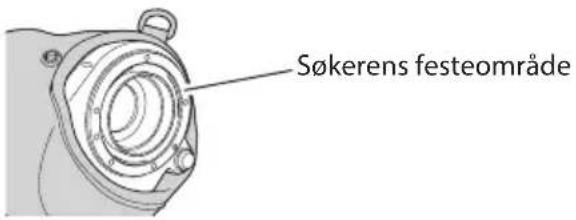

Montering og fjerning av søker

Montering

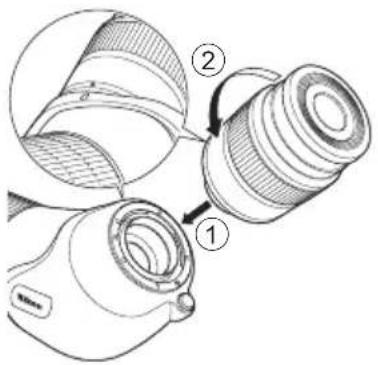

Rett inn søkerens og enhetens festeindekser, sett inn linsen (①), og roter mot klokken mens du trykker til du hører en låselyd (②).

Merk: Søkeren vil ikke rotere hvis du ikke trykker den tilstrekkelig langt inn.

- Søkeren har en O-ring i gummi som skal forhindre at kontaminanter, som vanndråper, kommer inn. Selv om denne gir litt motstand, setter du søkeren godt på plass til det sitter godt.

Merk: Vær oppmerksom på følgende når du fester stay-on-etuiet på enheten.

- Når okularlinsen er montert, vær forsiktig så kanten av etuiet ikke fanges i søkerens festeområde.

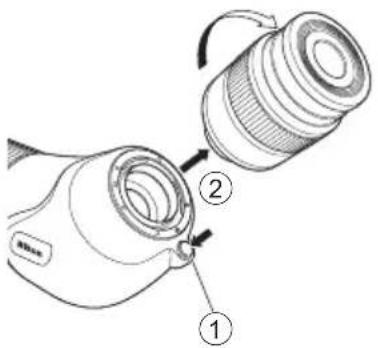

Mens du trykker utløserknappen for okularlinsen (①), roter okularlinsen med klokken for å fjerne den (②).

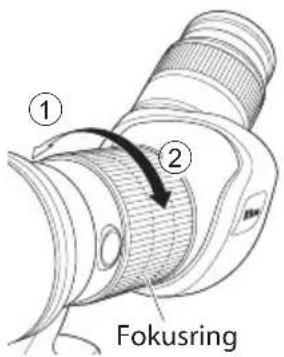

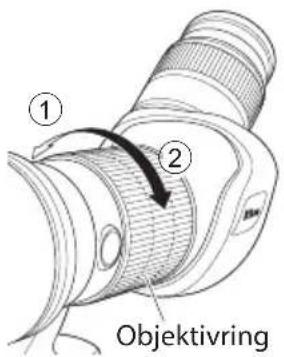

Roter objektivringen mot (①) for å fokusere på objekter på avstand. Roter den mot (②) for å bringe nære objekter i fokus.

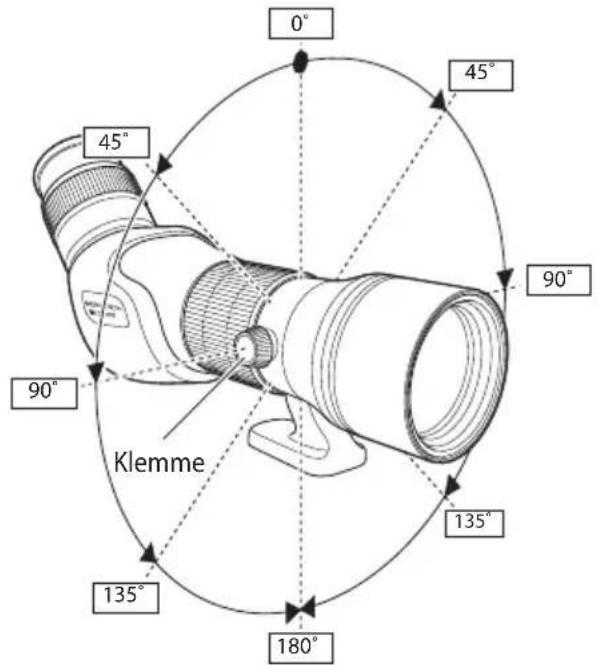

Løsne klemmen ved å rotere den mot klokken, slik at du kan rotere linsesylinderen.

• Linsesylinderen lager en klikkelyd ved hvert inkrement på 45°.
• Skru klemmen inn for å låse linsesylinderen på plass i enhver vinkel.

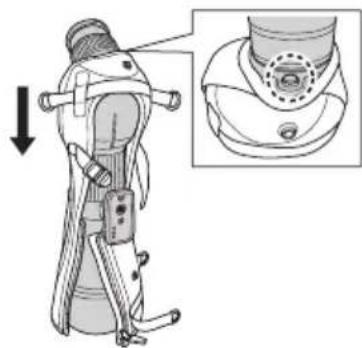

Feste stay-on-etuiet

• Utfør denne prosedyren med objektivlinsedekselet festet slik at teleskopet ikke blir skadet.
• Dekk til slik at utløserknappen på okularlinsen ikke er skjult.

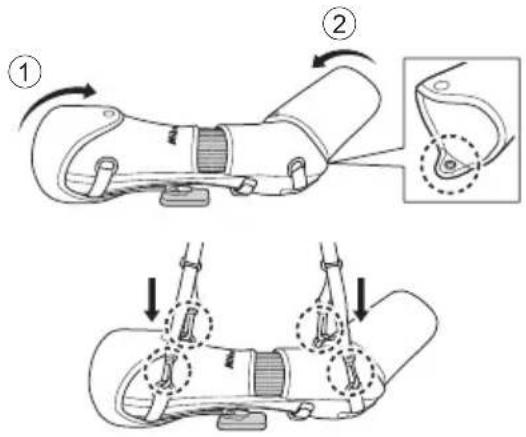

2) ① Dra opp lynlåsen og ② stram beltet.

- Søkerdekselet har en topp og bunn. Fest dekselet slik at siden med den lengste fliken er på bunnen.

4) Fest stroppen på fire steder.

Når du observerer med det nakne øye: Bruk ved å rotere okularlinsedelen mot klokken for å forlenge den.

Når du observerer med briller: Bruk ved å holde delen med øyekoppen tilbaketrukket.

■ Når du tar bilder under digiscoping

For MEP-38W og MEP-20-60

Trekk tilbake delen med øyekoppen helt ved å rotere okularlinsedelen mot klokken til du ikke kan se bronseindeksen. 1)

No

For MEP-30-60W

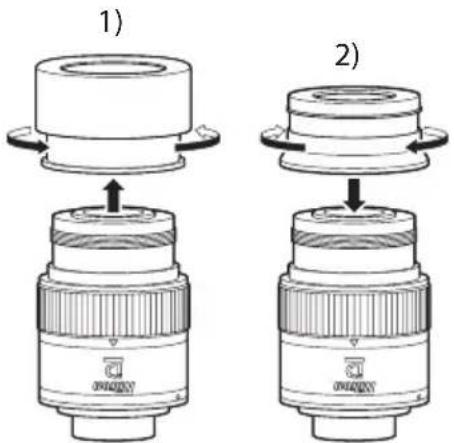

1) Fjern TS (snu-og-skyv)-ringtilbehøret ved å rotere det mot klokken.
2) Fest DS (digiscoping)-ringtilbehøret ved å rotere det med klokken.
- Fest godt ved å rotere til det stopper.

Oppbevaring og rengjøring

• Ikke vask produktet med varmt eller kaldt vann.
• Tørk forsiktig bort smuss fra produktet (unntatt linsen) med en myk og ren klut. Ikke bruk organiske løsemidler, som bensin eller malingstynner, eller rengjøringsmidler som inneholder organiske løsemidler.
• Fjern støv fra objektoverflaten med en myk, oljefri børste.
• Fjern flekker som fingeravtrykk o.l. fra linsen ved å tørke forsiktig med rengjøringspapir eller en myk klut vætet med litt vannfri alkohol (etanol). Du kan også bruke et kommersielt tilgjengelig linserengjøringsmiddel.

Vanntette modeller

■ Teleskopenhet

• Teleskopenheten er vanntett på grunn av det nitrogengassfylte designet. Den kan trygt brukes under forhold med høy fuktighet, vind og regn, og er motstandsdyktig mot dugg og mugg.
• Vær oppmerksom på følgende under bruk.
• Ikke bruk produktet under vann eller rengjør det under voluminøst rennende vann.
• Tørk av eventuell fuktighet fra enheten før justering av bevegbare deler.
• For å vedlikeholde teleskopets vannmotstand anbefaler Nikon Vision at produktet får jevnlig service av en autorisert forhandler.

No

Okularlinse

• Okularlinseenheten er ikke vanntett. Bytt linsen i et område med så lite fuktighet som mulig.
• Selv om okularlinsen er utformet for å være vanntett, kan den ikke brukes under vann når den er festet til teleskopenheten.

Produktspesifikasjoner

	82ED-S 82ED-A 60ED-S 60ED-A
Objektivdiameter (mm) 82 82 60 60
Nærgrense (m/fot) 5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Filterfatning (mm) 86 (P=1,0) 86 (P=1,0) 67 (P=0,75) 67 (P=0,75)
Lengde (mm/tommer)*1	325(355*2)/12,8(14,0*2) 334(364 *2)/13,1(14,3*2) 262(285 *2)/10,3(11,2*2) 270(293 *2)/10,6(11,5*2)
Høyde × bredde (mm/tommer)*1	124×103/4,9×4,1 112×108/4,4×4,3 124×93/4,9×3,7 110×98/4,3×3,9
Vekt (g/unse)*1	1 650/58,2	1 640/57,8	1 260/44,4	1 250/44,1
Vanntett ytelse	Teleskopenhet: Vanntett og motstandsdyktig mot dugg (opptil 1 m (3,3 fot) i 10 min., uten nitrogengass)*3

*1 Uten hette
*2 Når dekselet er trukket helt ut.
*3 Dette produktet vil ikke ta skade av at det optiske systemet senkes eller mistes i vann til en maksimum dybde på 1 meter (3,3 fot) i opptil ti minutter. IKKE utformet for bruk under vann.
Merk: Spesifikasjonene over inkluderer ikke søker.

Okularlinsens spesifikasjoner

Modell		MEP-38W		MEP-20-60		MEP-30-60W
MONARCH-teleskopdiameter (mm) 82 60 82 60		82 60
Forstørrelse (×) 38 30 20-60 16-48 30-60 24-48
Vinkelsynsfelt (faktisk/grad) (°) 2,0 2,5 2,1 - 1,0				*3	2,6 - 1,2*3	2,0 - 1,23	2,5 - 1,5*3
Vinkelsynsfelt (tilsynelatende/grad) (°) *1		66,4 40,4 - 54,3		*3		55,3 - 65,6*3
Synsfelt ved 1 000 m/yd (m) (fot)		35	44	37 - 17*3	45 - 21*3	35 - 21*3	44 - 26*3
		105	132	111 - 51*3	135 - 63*3	105 - 63*3	132 - 78*3
Utgangspupill (mm) 2,2 2,0 4,1 - 1,4				*3	3,8 - 1,3*3	2,7 - 1,43	2,5 - 1,3*3
Relativ lysstyrke		4,8 4,0	16,8 - 2,0	*3	14,4 - 1,7*3	7,3 - 2,03	6,3 - 1,6*3
∅yeavstand (mm)		18,5 16,1 - 15,3		*3		15,2 - 14,2*3
Lengde (mm/tommer)*2		73/2,9		89/3,5		91/3,6 (med DS)*492/3,6 (med TS)*5
Ytre diameter (mm/tommer)*2		61/2,4		62/2,4		62/2,4
Vekt (g/unse)*2		270/9,5 350/12,3				370/13,1 (med DS)*4400/14,1 (med TS)*5
Vanntett ytelse		Okularlinse: Ikke vanntettMed teleskop påmontert: Vanntett (vann tilsvarende 5 mm (0,2 tommer) per minutt i en varighet på 30 minutter)*6

*1 Beregnet basert på ISO14132-1:2002-standarden

*2 Uten hette

*3 Referanseverdien ved høyest mulig forstørrelse

*4 Når DS (digiscoping)-ringtilbehøret er festet

*5 Når TS (snu-og-skyv)-ringtilbehøret er festet

*6 Dette produktet vil ikke få skader på det optiske systemet i fallende vann tilsvarende 5 mm (0,2 tommer) regn per minutt i en varighet på 30 minutter. IKKE utformet for bruk under vann.

Merk: Siden verdiene som vises på disse diagrammene er beregnede verdier som er rundet opp/ned, vil kanskje ikke tallene stemme helt nøyaktig.

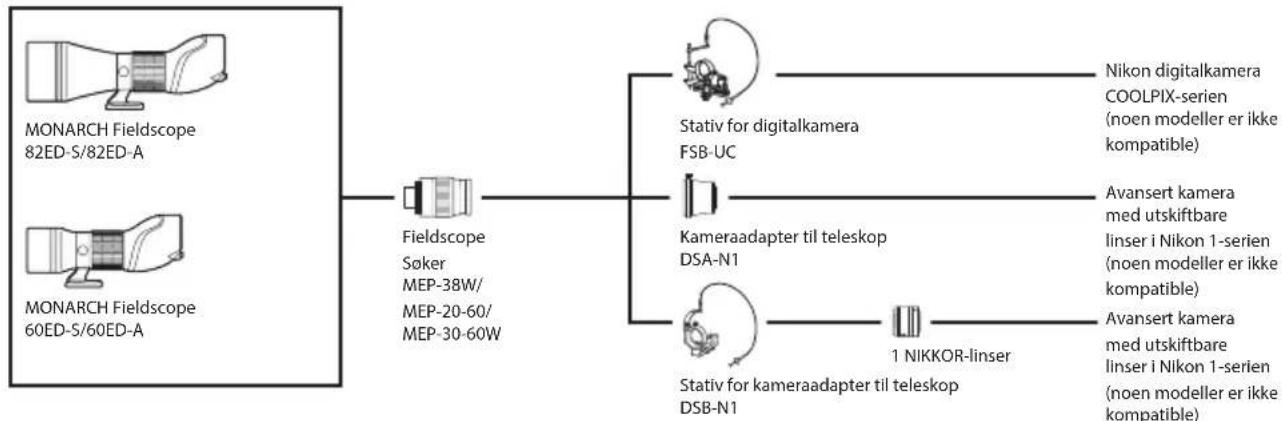

Systemdiagram

Diagrammet over gjelder fra mai 2016. Hvis du vil ha mer informasjon og detaljer om kompatible detaljer, kan du besøke Nikons nettsted.
