Monarch 82ED-S - Jumelles NIKON - Notice d'utilisation et mode d'emploi gratuit

Marque	Nikon
Modèle	Monarch 82ED-S
Type de produit	Lunette d'observation (longue-vue)
Diamètre de l'objectif	82 mm
Distance minimale de mise au point	5,0 m
Diamètre de fixation pour filtre	86 mm (P=1,0)
Longueur (sans capuchons)	325 mm
Longueur (avec pare-soleil déployé)	355 mm
Hauteur × Largeur	124 × 103 mm
Poids (sans capuchons)	1 650 g
Étanchéité de la lunette	Oui, jusqu'à 1 m pendant 10 minutes, rempli d'azote
Étanchéité de l'oculaire seul	Non étanche (devient étanche une fois monté sur la lunette)
Type de monture d'oculaire	Baïonnette Type 1 (série MEP)
Mise au point	Manuelle par bague de mise au point
Fixation trépied	Support de trépied intégré, filetage 1/4"
Pare-soleil	Coulissant, déploiement manuel
Accessoires fournis	Capuchon d'objectif, capuchon de monture, mode d'emploi, capuchon d'oculaire, capuchon de monture oculaire, étui d'oculaire (selon version)
Entretien et nettoyage	Dépoussiérage au pinceau doux, nettoyage des lentilles avec alcool anhydre ou nettoyant optique, chiffon doux
Recommandations de sécurité	Ne pas regarder le soleil, ne pas utiliser en marchant, ranger dans un endroit stable, tenir hors de portée des enfants

FOIRE AUX QUESTIONS - Monarch 82ED-S NIKON

Quels sont les accessoires fournis avec la lunette Monarch 82ED-S ?

La lunette est livrée avec un capuchon d'objectif, un capuchon de monture, un mode d'emploi. Si vous achetez l'ensemble avec oculaire, l'oculaire est fourni avec son capuchon, son capuchon de monture et un étui d'oculaire. Certains modèles d'oculaires incluent une bague de digiscopie.

Comment monter et démonter l'oculaire ?

Alignez les repères de montage du boîtier et de l'oculaire, insérez l'oculaire et tournez-le dans le sens inverse des aiguilles d'une montre en appuyant jusqu'au déclic. Pour le démonter, appuyez sur le bouton de dépose et tournez dans le sens des aiguilles d'une montre.

La lunette est-elle étanche ?

Oui, la lunette elle-même est étanche à l'eau grâce à son remplissage d'azote. Elle résiste à une immersion jusqu'à 1 mètre de profondeur pendant 10 minutes. L'oculaire seul n'est pas étanche, mais le devient une fois monté sur la lunette.

Quel type de trépied utiliser ?

Utilisez un trépied bien stable avec une vis 1/4". La lunette possède un support de trépied intégré avec un trou de vis de 1/4" (0,6 mm). Pour les modèles coudés, une fixation supplémentaire permet de bloquer l'angle.

Comment nettoyer les lentilles ?

Dépoussiérez d'abord avec un pinceau doux non gras, puis éliminez les taches avec un papier optique ou un chiffon doux légèrement humecté d'alcool anhydre (éthanol) ou d'un nettoyant optique du commerce. N'utilisez pas de solvants organiques.

Puis-je utiliser la lunette avec des lunettes de vue ?

Oui, pour l'observation avec des lunettes, laissez l'œilleton en position escamotée (rentré). Pour une observation à l'œil nu, tournez la portion de l'oculaire dans le sens inverse des aiguilles d'une montre pour déployer l'œilleton.

Comment faire la mise au point ?

Tournez la bague de mise au point. Pour les objets distants, tournez dans le sens de la flèche indiquée (généralement dans le sens horaire). Pour les objets proches, tournez dans l'autre sens.

Quels oculaires sont compatibles avec la lunette Monarch 82ED-S ?

La lunette utilise une monture à baïonnette Type 1. Seuls les oculaires de la série MEP pour lunettes d'observation Nikon sont compatibles : MEP-38W, MEP-20-60, MEP-30-60W.

Comment utiliser le pare-soleil ?

Le pare-soleil est de type coulissant. Pour le déployer, retirez d'abord le capuchon d'objectif, puis tirez le pare-soleil vers l'avant. Escamotez-le en le repoussant. Ne le déployez ou ne l'escamotez qu'une fois le capuchon d'objectif retiré.

Quelles sont les précautions de sécurité importantes ?

Ne regardez jamais directement le soleil ou une lumière intense à travers la lunette. N'utilisez pas l'appareil en marchant. Ne laissez pas la lunette dans un endroit instable ou près d'une source de chaleur. Tenez les petites pièces hors de portée des enfants.

MODE D'EMPLOI Monarch 82ED-S NIKON

Règles de sécurité 64

Colisage....66

Accessoires en option....67

Nomenclature....68

Nomenclature (Oculaire) 69

Fixation au trépied....70

Retrait du capuchon d'objectif/déploiement du pare-soleil.... 70

Montage et démontage de l'oculaire 71

Mise au point 72

Rotation du fût d'objectif (modèles coudés uniquement)....73

Installation de l'étui terrain....74

À propos de l'oculaire....76

Stockage et nettoyage 77

Modèles étanches....78

Caractéristiques techniques....79

Caractéristiques de l'oculaire....80

Présentation schématique du système 81

Merci de votre achat.

• Lisez attentivement ce mode d'emploi avant d'utiliser le matériel, et assurez-vous de l'utiliser correctement.
• Après lecture, conservez ce mode d'emploi à un endroit où vous pourrez le consulter facilement, par exemple, là où vous rangez le matériel.
• Ce mode d'emploi contient des descriptions de la lunette d'observation MONARCH et de l'oculaire exclusif Série MEP.
• Les caractéristiques techniques et la conception peuvent être modifiées sans préavis.
• Ce manuel ne peut être reproduit sous quelque forme que ce soit, en totalité ou en partie (sauf pour de brèves citations dans des articles de critique ou d'essai), sans l'autorisation écrite de NIKON VISION CO., LTD.

Règles de sécurité

Fr

Pour utiliser ce matériel en toute sécurité, lisez attentivement ce manuel et assurez-vous d'avoir bien compris les informations fournies avant de l'employer.

Les consignes données dans ce manuel doivent être respectées afin d'utiliser le matériel en toute sécurité et d'éviter tout dommage corporel ou matériel. Assurez-vous de comprendre parfaitement les informations données ici avant de tenter d'utiliser le matériel.

⚠ AVERTISSEMENT	Cette indication attire votre attention sur le fait qu'une utilisation contraire à l'avertissement est susceptible d'entraîner des blessures graves, voire fatales.
⚠ PRÉCAUTIONS	Cette indication attire votre attention sur le fait qu'une utilisation contraire à l'avertissement est susceptible d'entraîner des blessures ou des pertes matérielles.

⚠ AVERTISSEMENT

- Ne regardez jamais directement le soleil ou une lumière intense à travers la lunette.

⚠️ PRÉCAUTIONS

- Abritez le matériel de la pluie, des éclaboussures, du sable et de la poussière. Ne tournez pas la bague de mise au point si le matériel est mouillé.

• Ne démontez pas le matériel.
• Ne balancez pas le matériel par la sangle de l'étui terrain car il pourrait heurter quelqu'un et le blesser.

• Veillez à ne pas vous pincer les doigts en escamotant le pare-soleil, ainsi qu'en montant ou démontant le corps de la lunette.

• Ne posez pas la lunette dans un endroit où sa stabilité ne serait pas assurée : elle pourrait se renverser ou chuter, au risque de blesser quelqu'un.

• N'utilisez pas le matériel en marchant. Vous pourriez percuter quelqu'un ou quelque chose ou tomber, au risque de vous blesser.
• Ne laissez pas la lunette dans une voiture par temps chaud ou ensoleillé, ou près d'une source de chaleur.
• La lentille peut s'embuer si le matériel est exposé à de grandes différences thermiques, en passant par exemple d'une pièce chauffée au froid extérieur.
• Ne laissez pas la boîte d'emballage, les matériaux d'emballage et les éléments du colisage à la portée des enfants.
• Veillez à ce que de jeunes enfants n'avalent pas de petites pièces par inadvertance. Si cela se produit, consultez immédiatement un médecin.
• Chez certaines personnes, l'usage prolongé de l'œilleton en caoutchouc peut déclencher une inflammation cutanée. Si vous développez un symptôme quelconque, consultez immédiatement un médecin.
• Veillez à bien ranger la lunette dans son étui et à fermer la boucle quand vous le transportez.

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRLFR

Colisage

Fr

■ Lunette d'observation

- Capuchon d'objectif × 1 • Capuchon de monture × 1 • Mode d'emploi (ce fascicule)

Bloc oculaire

• Capuchon d'oculaire × 1 • Capuchon de monture × 1
• Étui d'oculaire × 1 (inclus uniquement si vous achetez l'oculaire seul. Non inclus si vous achetez l'ensemble.)

Les éléments suivants du colisage sont fournis uniquement avec le modèle MEP-30-60W.

• Bague de digiscopie × 1

- Capuchon d'oculaire pour la bague de digiscopie × 1

* Si vous achetez la lunette d'observation seule, l'étui terrain, l'oculaire et son colisage ne sont pas fournis.

Le capuchon d'objectif de la lunette et le capuchon de l'oculaire sont munis d'un trou permettant de passer une cordelette afin d'éviter de les perdre. Utilisez-le au besoin.

Trou pour cordelette

Accessoires en option

- Étui terrain (avec sangle)*

* Fourni d'origine si vous avez acheté l'ensemble lunette + oculaire.

Fr

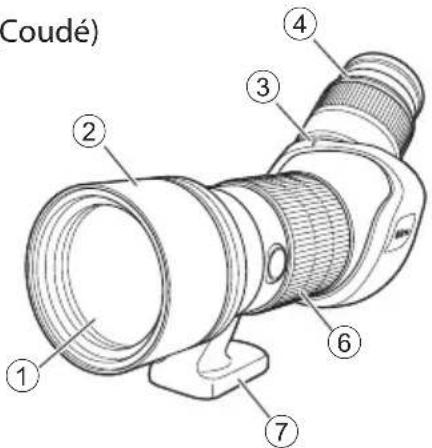

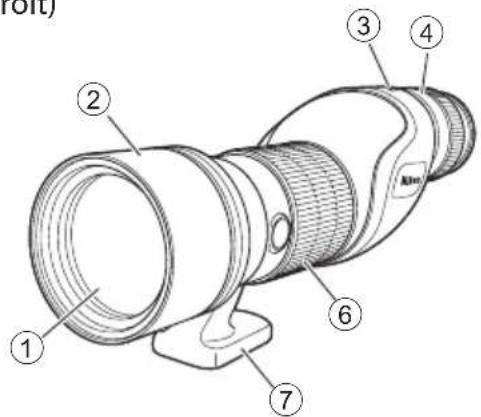

Nomenclature

Fr

(Droit)

(Coudé)

① Objectif
② Pare-soleil (type coulissant)
③ Repère de fixation de l'oculaire
④ Oculaire
⑤ Bouton de dépose de l'oculaire

⑥ Bague de mise au point
⑦ Support de trépied
⑧ Fixation (modèle coudé uniquement)
⑨ Trou de vis pour trépied (1/4" - 0,6 mm) (1 trou)
⑩ Trou pour caméra miniature (2 trous)

* Vue d'ensemble une fois l'oculaire monté.

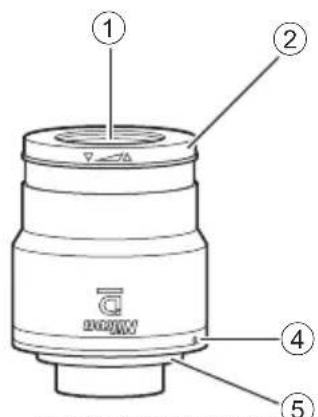

Nomenclature (Oculaire)

① Oculaire
② Caoutchouc de l'œilleton
③ Bague de zoom
④ Repère de fixation de l'oculaire

⑤ Monture de l'oculaire
⑥ Porte-oculaire tournant-coulissant
⑦ Bague de digiscopie

* L'oculaire de la lunette d'observation MONARCH utilise la "Monture à baïonnette Type 1". Seuls les oculaires de la série MEP pour lunettes d'observation Nikon sont utilisables.

Fixation au trépied

Fr

1) Montez la lunette sur le trépied.

• Vissez les vis du trépied dans les trous de vis pour trépied afin de bloquer solidement la lunette en position.
• Utilisez un grand trépied bien stable.

2) (Modèle coudé uniquement) Vissez la fixation (①) dans le sens des aiguilles d'une montre pour bloquer la lunette en position.

Retrait du capuchon d'objectif/déploiement du pare-soleil

Ne déployez ou n'escamotez le pare-soleil qu'une fois le capuchon d'objectif retiré.

- Mettez le capuchon d'objectif pour le transport du matériel ou lorsqu'il ne sert pas.

Montage et démontage de l'oculaire

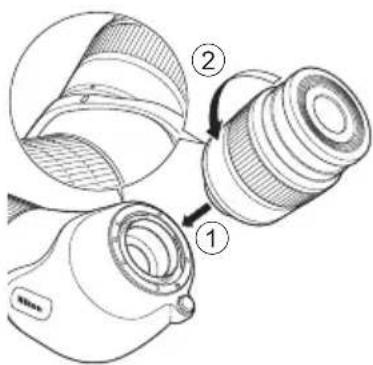

■ Montage

Alignez les repères de montage du boîtier et de l'oculaire, insérez l'oculaire (①) et tournez-le dans le sens inverse des aiguilles d'une montre en appuyant, jusqu'au déclic de verrouillage (②).

Remarque: si vous n'appuyez pas suffisamment fort sur l'oculaire, il ne tournera pas.

- Pour empêcher les impuretés et les gouttes d'eau de pénétrer, l'oculaire est muni d'un joint torique en caoutchouc. Même si vous sentez une légère résistance, insérez l'oculaire à fond jusqu'à ce qu'il soit bien fixé.

Remarque : veillez à respecter les consignes suivantes lorsque vous installez l'étui terrain sur l'appareil.

- Une fois l'oculaire monté, veillez à ce que le pourtour de la housse ne s'accroche pas à la zone de contact de la monture d'oculaire.

Zone de contact de la monture d'oculaire

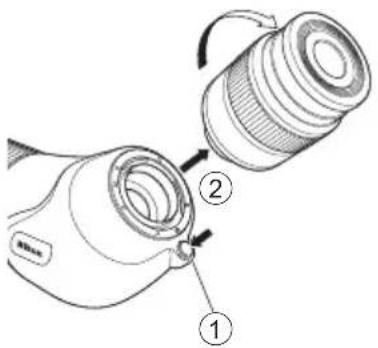

Tout en appuyant sur le bouton de dépose de l'oculaire (①), tournez l'oculaire dans le sens des aiguilles d'une montre pour le démonter (②).

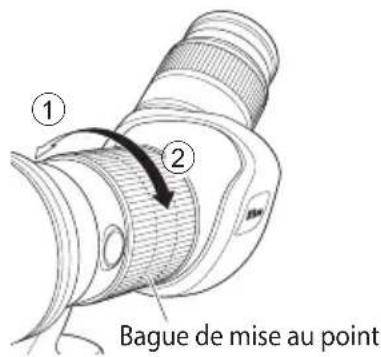

La mise au point s'effectue avec la bague de mise au point.

Tournez la bague dans le sens de la flèche (①) afin de mettre au point les objets distants. Pour les objets proches, tournez-la dans le sens de la flèche (②).

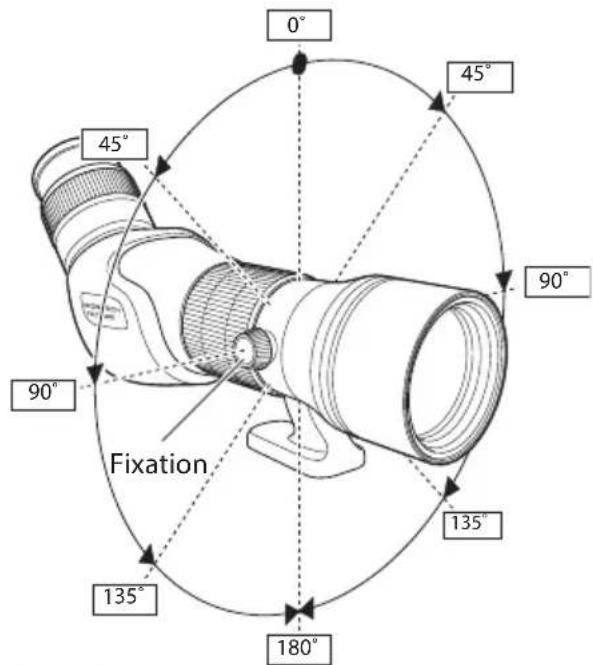

Rotation du fût d'objectif (modèles coudés uniquement)

Pour faire tourner le fût d'objectif, desserrez d'abord la fixation dans le sens inverse des aiguilles d'une montre.

• Le fût d'objectif produit un déclic à chaque pas de 45°.
• Revissez la fixation pour bloquer le fût d'objectif selon l'angle voulu.

Installation de l'étui terrain

Fr

Housse d'objectif Housse d'oculaire Sangle Étui terrain

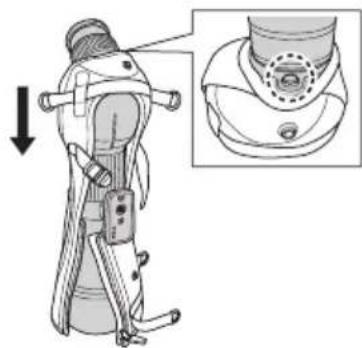

Installation

1) Placez la lunette sur une surface plane, l'objectif dirigé vers le bas, et habillez la lunette avec l'étui terrain en partant du côté de l'oculaire.

• N'effectuez cette opération qu'une fois le capuchon d'objectif en place, pour éviter d'abîmer la lunette.
• Veillez à ce que le bouton de dépose de l'oculaire ne soit pas masqué.

2) Remontez la fermeture à glissière ① et serrez la courroie ②.

3) Fixez la housse d'objectif ① et la housse d'oculaire ② à l'étui terrain.

- La housse d'oculaire a un côté haut et un côté bas. Fixez-la de sorte que la languette la plus longue se trouve en bas.

4) Fixez la sangle aux quatre points d'attache.

Modèle droit Modèle coudé

À propos de l'oculaire

Fr

Pour l'observation

Pour l'observation à l'œil nu : tournez la portion de l'oculaire dans le sens inverse des aiguilles d'une montre pour le déployer.

Pour l'observation avec des lunettes de vue : laissez la portion de l'œilleton en position escamotée.

■ Pour la prise de vue en digiscopie

Pour les modèles MEP-38W et MEP-20-60

Escamotez complètement la portion de l'œilleton en tournant la portion de l'oculaire dans le sens

inverse des aiguilles d'une montre, jusqu'à ce que l'index ne soit plus visible.

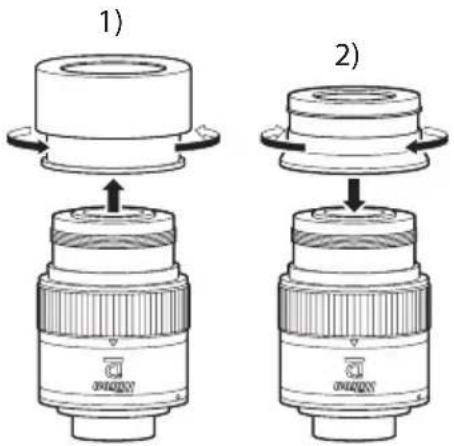

Pour le modèle MEP-30-60W

1) Retirez le porte-oculaire tournant/coulissant en le tournant dans le sens inverse des aiguilles d'une montre.

2) Installez la bague de digiscopie en la tournant dans le sens des aiguilles d'une montre.

• Fixez-la solidement en la tournant à fond.

Stockage et nettoyage

• Ne lavez pas le matériel à l'eau chaude ou froide.
• Dépoussièrez délicatement le matériel (sauf la lentille) à l'aide d'un chiffon doux et propre. N'utilisez pas de solvant organiques tels que le benzène ou les diluants pour peinture, ni de solution nettoyante contenant des solvants organiques.
• Dépoussiérez la surface de la lentille à l'aide d'un pinceau non gras à poils souples.
• Éliminez les taches et les traces (de doigts par exemple) de la surface de la lentille en passant délicatement un papier optique spécial, ou un chiffon doux et propre légèrement humecté d'alcool anhydre (éthanol) ou d'un nettoyant optique du commerce.

Modèles étanches

Fr

■ Lunette d'observation

• La lunette est étanche à l'eau grâce à sa conception à injection d'azote. Elle est utilisable sans risque en présence d'une forte humidité, de vent et de pluie, et résiste à la condensation et aux moisissures.
• Toutefois, veillez à respecter les consignes suivantes lors de son utilisation.

- Ne l'utilisez pas sous l'eau et ne la lavez pas sous un fort courant d'eau.

- En cas d'humidité, essuyez le corps de la lunette avant d'ajuster les parties mobiles.

- Pour préserver l'étanchéité à l'eau de votre lunette, Nikon Vision vous conseille de la faire entre- tenir régulièrement chez un revendeur agréé.

Oculaire

• L'oculaire n'est pas étanche à l'eau. Si vous devez remplacer la lentille, effectuez cette opération dans un endroit le moins humide possible.
• Bien que l'oculaire soit conçu pour être étanche à l'eau une fois fixé à la lunette, il ne peut être utilisé sous l'eau.

Caractéristiques techniques

	82ED-S 82ED-A 60ED-S 60ED-A
Diamètre de l'objectif (mm) 82 82 60	60
Distance minimale de mise au point (m/pieds)	5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Diamètre de fixation pour filtre (mm)	86 (P=1,0) 86 (P=1,0)	67 (P=0,75) 67 (P=0,75)
Longueur (mm/pouces) *1	325(355*2)/12,8(14,0*2) 33	4(364 *2)/13,1(14,3*2) 26	2(285 *2)/10,3(11,2*2) 27	0(293 *2)/10,6(11,5*2)
Hauteur × Largeur (mm/pouces)*1	124×103/4,9×4,1 112×108/4,4×4,3 124×93/4,9×3,7 110×98/4,3×3,9
Poids (g/onces) *1	1.650/58,2	1.640/57,8	1.260/44,4	1.250/44,1
Étanchéité à l'eau	Lunette : étanche à l'eau et sans condensation (jusqu'à 1 m (3,3 pieds) de profondeur pendant 10 min, purgée à l'azote)*3

*1 Sans capuchons

*2 Avec pare-soleil en extension maximale.

*3 Le système optique ne s'abîmera pas si le matériel est immergé ou tombe dans l'eau, jusqu'à une profondeur maximale de 1 m (3,3 pieds) et pendant 10 minutes au plus. Il n'est PAS conçu pour un usage sous l'eau.

Remarque : les caractéristiques ci-dessus ne comprennent pas les oculaires.

Caractéristiques de l'oculaire

Modèle	MEP-38W		MEP-20-60		MEP-30-60W
Diamètre de la lunette MONARCH (mm)	82 60 82	60 82 60
Grossissement (×)	38 30 20	60 16-48 30	60 24-48
Champ angulaire (réel/degré) (°)	2,0 2,5	2,1 - 1,0	*3	2,6 - 1,2*3	2,0 - 1,23	2,5 - 1,5*3
Champ angulaire (apparent/degré) (°)*1	66,4 40,4 - 54,3		*3		55,3 - 65,6*3
Champ de vision à 1.000 m/yards (m)(pieds)	35	44	37 - 17*3	45 - 21*3	35 - 21*3	44 - 26*3
	105	132	111 - 51*3	135 - 63*3	105 - 63*3	132 - 78*3
Pupille de sortie (mm)	2,2 2,0 4,1 - 1,4		*3	3,8 - 1,3*3	2,7 - 1,43	2,5 - 1,3*3
Luminosité relative	4,8 4,0 16,8 - 2,0		*3	14,4 - 1,7*3	7,3 - 2,03	6,3 - 1,6*3
Dégagement oculaire (mm)	18,5 16,1 - 15,3		*3		15,2 - 14,2*3
Longueur (mm/pouces)*2	73/2,9		89/3,5		91/3,6 (avec digiscopie)*492/3,6 (avec porte-oculaire)*5
Diamètre externe (mm/pouces)*2	61/2,4		62/2,4		62/2,4
Poids (g/onces)*2	270/9,5 350/12,3				370/13,1 (avec digiscopie)*4400/14,1 (avec porte-oculaire)*5
Étanchéité à l'eau	Oculaire : non étancheMonté sur la lunette : étanche (sous l'équivalent de 5 mm (0,2 pouce) de pluie par minute pendant 30 minutes)*6

*1 Calcul basé sur la norme ISO14132-1:2002
*2 Sans capuchons
*3 Valeur de consigne au grossissement maximal
*4 Lorsque la bague de digiscopie est en place
*5 Lorsque le porte-oculaire est en place
*6 Le système optique de ce matériel peut supporter sans dommage l'équivalent de 5 mm (0,2 pouce) de pluie par minute pendant 30 minutes au plus. Il n'est PAS conçu pour un usage sous l'eau.

Remarque : dans la mesure où ces tableaux fournissent des valeurs de consigne arrondies par excès ou par défaut, il se peut que les chiffres obtenus par calcul ne concordent pas exactement.

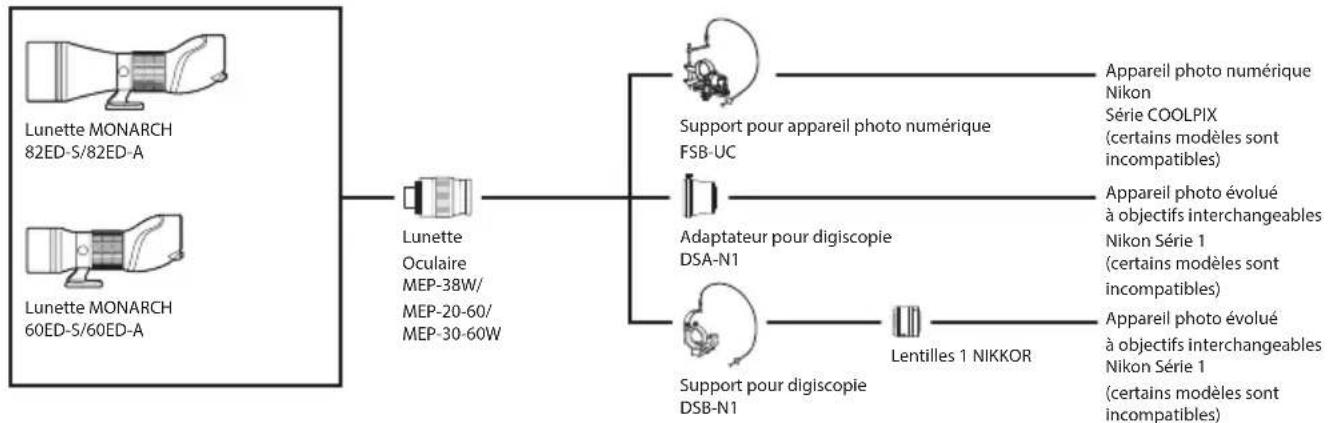

Présentation schématique du système

Fr

La présentation schématique ci-dessus est valable à compter de mai 2016. Pour en savoir plus sur les modèles compatibles, veuillez consulter le site internet Nikon.

Inhaltverzeichnis

De
