BEDIENUNGSANLEITUNG SE 4002 Kärcher

Allgemeine Hinweise .DE.5

Sicherheitshinweise .DE.6

Inbetriebnahme DE.7

Bedienung DE.8

Außerbetriebnahme .DE.10

Pflege, Wartung .DE.10

Störungen. DE .11

Technische Daten. DE 11

Sonderzubehör. DE .11

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Origi

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

• Mit dem Kauf these Gerätes haben Sie ein Sprühextraktionsgerät (Waschsauger) erworben für die Unterhaltsreinigung bzw. Grundreinigung von Teppichböden mit Tiefenreinigungswirkung.
  -Mit einem Hartflächen-Einsatz für die Waschduse (im Lieferumfang) können auch Hartflächen gereinigt werden.
• Mit dem entsprechenden Zubehör (im Lieferumfang) kann es auch als Nass-/ Trockensauger verwendet werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull,sondern fuhren Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclungfähige Materialien, die einer Verwertung zugeführrt werden sollenn.
Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

(Adresse siehe Rückseite)

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassungicine welter.

(Adresse siehe Rückseite)

Bestellung von Ersatzteilen und Sonderzubehr

Verwenden Sie nur Originalersatzteile und -zubehör, die vom Hersteller zugelassen sind, um die Sicherheit des Geräts nicht zu beeinträchtigen.

Ersatzteile und Zubehör erhalten Sie bei ihrer hemer Handler oder bei ihrer KÄRCHER-Niederlassung.

(Adresse siehe Rückseite)

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärb beseitigen wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcr oder die{nachste autorisierte Kundendienstelle.

Sicherheitshinweise

Neben den Hinweisen in dieser Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. Jeder nicht mit den vorliegenden Anweisungen übereinstimmende Gebrauch führt zum Erlöschen der Garantie.

• Dieses Gerät ist nicht damit, durch Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutz zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren verstanden.
• Kinder)dürfen mit dem Gerät nicht playen.
• Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.
• Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
• Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten.
• Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.
• Das Gerät muss einen standfesten Untergrund haben.
• Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er muss die örtlichen Gegebenheiten berücksichtigten und beim Arbeiten mit dem Gerät auf Dritte, insbesondere auf Kinder achten.

• Das Gerät und das Zubehör vor Benutzung auf ordnungsgemäßen Zustand prüfen. Falls der Zustand nicht einwandfrei ist, damit es nicht benutzt werden.

• Das Gerät, das Kabel oder die Steckerniemals in Wasser oder andere Flüssigkeiten eintauchen.

• Der Betrieb in explosionsgeführdeten Räumen ist verboten. Beim Einsatz des Gerätes in Gefährbereichen sind die entsprechenden Sicherheitsvorschriften zu beachten.
  Gerät vor externer Witterung, Feuchtigkeit und Hitzequellen schützen.
• Sollte das Gerät herunterfallen, muss es von einer autorisierten Kunden-dienststelle überprüft werden, da interne Störungen vorhanden sein konnten, die Sicherheit des Produktes einschränken.
• Keine giftigen Substanzen einsaugen.
• Stoffe wie Gips, Zement etc. nicht einsaugen, da sie in Kontakt mit Wasser aushärten können und die Funktion des Gerätes gefährden können.
• Wahrend des Betriebs ist es erforderlich, das Gerät waagerecht abzustellen.
  Nur die vom Hersteller empfohlenen Reinigungsmittel verwenden, sowie Anwendungs-, Entsorgungs- und Warnhinweise der Reinigungsmittelhersteller beachten.

Stromschlaggefahr

• Das Gerät nur an ordnungsgemäß geerdeten Steckdosen anschließen.
• Das Gerät nur an Wechselstrom anschlieben. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.
• Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
• Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen.
• Anschlussleitung mit Netzstecker vor jeder Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen halten, um Gefährdungen zu vermeiden.

Zur Vermeidung von Elektrounfälle empfehlen wir, Steckdosen mit vorgeschalteten Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstarke) zu benutzen.
- Ungeeignete Verlängerungsleitungen können gefährlich sein. Nur eine spritzwassergeschützte Verlängerungsleitung mit einem Querschnitt von mindestens 3 × 1 mm^2 verwenden.
- Beim Ersetzen von Kupplungen an Netzanschluss- oder Verlängerungsleitung mussen der Spritzwasserschutz und die mechanische Festigkeit gewährleistet bleiben.
- Bevor das Gerät vom Stromnetz getrennt wird, diesen immer zuerst mit dem Hauptschalter ausschalten.

Warnung

Bestimmte Stoffe konnen durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reactive Stäube)
  -Reaktive Metall-Stäube (z.B.Alumni- um, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln
• Unverdünnte starke Säuren und Laugen
• Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen.

Symbole in der Betriebsanleitung

△Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen können.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Inbetriebnahme

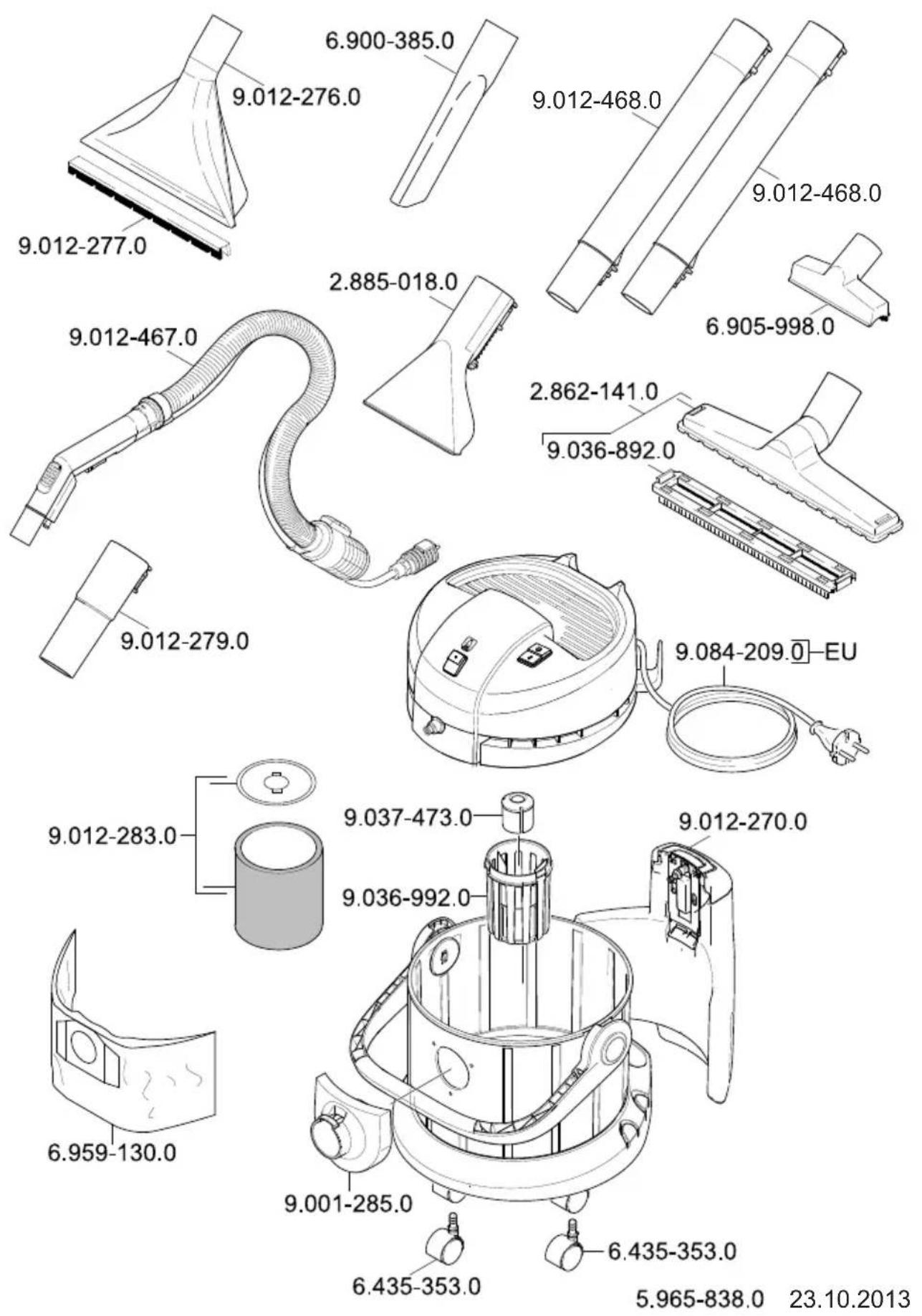

Gerätebeschreibung

Überprüfen Sie beim Auspacken, ob alle Teile vorhanden sind.

Sollten Teile fehlen oder Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie sofort ihren Handler.

Abbildungen siehe Ausklapp- seite!

Abbildung 1

1 Motorgehause
2 Tragegriff
3 Schaumstofffilter
4 Filterverschluss
5 Netzanschlusskabel mit Stecker
6 Aufbewährung, Netzanschlusskabel
7 Schalter für Saugen (0 / 1)
8 Schalter für Spruhen (0/1)
9 Entriebelung, Frischwassertank
10 Frischwassertank
11 Behälter
12 Lenkrollen
13 Anschluss für Saugschlauch des Nass/Trockensaugers
14 Sprühschlauchanschluss
15 Spruh-Saugschlauch
16 Handgriff
17 Nebenluftschieber
18 Sprühhebel
19 Feststelltaste für Sprühhebel
20 Verriegelungshebel
21 Spruh-Saugrohre 2 × 0,5 ~m
22 Aufnahme für Saugrohre und Zubehör
23 Wasch-Bodendüse zur Teppichbodenreinigung, mit Hartflächen-Aufsatz
24 Waschduse zur Polsterreinigung Zubehör Nass-/Trockensaugen
25 Adapter zum Nass-/Trockensaugen
26 Bodendüse mit Hartflächen-Einsatz
27 Fugendüse
28 Polsterdüse
29 Filterbeutel

Vor Inbetriebnahme

Abbildung 2

→ Frischwassertank abnehmen. Entregelung drücken und Tank abnehmen.

Hinweis:

Das Motorgehäuse lassst sich nur abnehmen wenn vorher der Frischwassertank entnommen wurde.

Abbildung 8

Motorgehäuse abnehmen. Dazu Tragegriff nach vorne klappen, damit wird der Behälter entriegelt. Zubehör und Lenkrollen aus dem Behälternehmen.

Abbildung 4

Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken.

Abbildung 5

Motorhause umdrehen und Schaumstofffilter auf Filterkorb aufsetzen.
Filterverschluss aufstecken und zum Verriegeln drehen.
Motorgehäuse aufsetzen. Zum Verriegeln Tragegriff nach oben ziehen.

Abbildung 6

Frischwassertank einsetzen. Zuerst unteren Teil einsetzen, dann offen gegen Motorgehäuse drücken, prufen ober eingerastet ist.

Abbildung 7

Saugschlauch und Spruhschlauch auf die Anschlusses am Gerat stecken.

Hinweis

: Den Saugschlauch fest in den Anschluss eindrücken damit er einrastet.

Abbildung 8

→ Sprüh-Saugrohre zusammenstecken und auf Handgriff stecken. Verriege-lungsshebel ist beim Zusammenste-cken mittig, zum Sichern im Uhrzeiger-sinn drehen.
Bodendüse auf Sprüh-Saugrohre auf- stecken und mit Verriegelungsshebel sichern.

Das Gerät ist nunVBoreitet zum Nassreinigen.

Bedienung

Vorsicht

Immer mit eingesetztem Schaumstofffilter arbeiten, sowohl beim Nassreinigen als auch beim Nass-/Trockensaugen!

Nassreinigen

Teppichböden/Hartflächen/Polster

Vorsicht

Zu reinigenden Gegenstand vor dem Einsatz des Gerätes an unauffälliger Stelle auf Farbechtheit und Wasserbestandigkeit überprüfen.

Keine Wasserempfindlichen Beläge wie z.B Parkettböden reinigen (Feuchtigkeit kann eindringen und den Boden beschädigen).

Hinweis

Warmes Wasser (maximal 50^ ) erhöht die Reinigungswirkung.

Nassreinigung von Teppichboden

Wasch-Bodendüse verwenden.
Ohne Hartflächen-Einsatz arbeiten.

Zur Reinigungitte nur das Teppichreinigungsmittel RM 519 von KARCHER verwenden.

Nassreinigung von Hartflächen

Wasch-Bodendüse verwenden.
Hartflächen-Aufsatz auf Sprüh-Ex-Bodendüse seitlich aufschieben. Borsten sollen nach hinten zeigen.

Nassreinigung von Polstern

Wasch-Handdüse verwenden.

Frischwassertank füllen

Hinweis: Frischwassertank kann zum Befüllen abgenommen werden oder auch direkt am Gerät gefüllt werden.

Abbildung 9

Tankdeckel nach oben klappen.
100 - 200 ml (Menge je nach Verschmutzungsgrad variieren) vom RM 519 in den Frischwassertank geben, mit Leitungswasser auffüllen, nicht überfällig.
Tankdeckel wieder schreiben.

Mit der Arbeit beginnen

Abbildung 10

Netzstecker in Steckdose stecken.
Schalter für Saugen drücken (Stellung I), Saugturbine lauft.

Abbildung 11

Nebenluftschieber am Handgriff ganz schreiben.

Abbildung 12

→ Schalter für Sprühen drücken (Stellung I), Reinigungsmittelpumpe ist bereit.

Abbildung 18

Zum Aufsprühen von Reinigungslösung den Sprühhebel am Handgriff betäti-gen.

Abbildung 14

Zum Dauersprühen kann der Sprühhebel fixiert werden, dazu Sprühhebel betätigten und Feststelltaste nach halten.
Die zu reinigende Fläche in überlap-penden Bahnen überfahren. Dabei die Düse rückwärtsziehen (nicht schie-ben).

Behälter während der Arbeit entleeren

Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät lauft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Gerät ausschalten, dazu Schalter für Saugen und Spruhen drücken (Stellung 0).
→ Sprüh-Saugschlauch und Spruhschlauch vom Gerät trennen. Hinweis: Evtl. noch vorhandenes Restwasser kann heraustropfen, deshalb am besten in die Dusch-bzw. Badewanne legen.
Zubehor und Frischwassertank abnehmen und Motorgehäuse entriegeln.
Motorgehäuse abnehmen und Behälter entleeren.

Reinigungstipps/Arbeitsweise

• Immer vom Licht zum Schatten (vom Fenster zur Tur) arbeiten.
• Immer von der gereinigten zur nicht gereinigten Fläche arbeiten.
• Teppichboden mit Juterücken kann bei zu nasser Arbeit schrumpfen und farblich ausbluten.
• Hochflorige Teppiche nach der Reinigung im nassen Zustand in Florrichtung aufbürsten (z.B. mit Florbesen oder Schrubber).
• Eine Imprägnierung mit Care Tex RM 762 nach der Nassreinigung verhinderte einechnelle Wiederverschmutzung des Textilbelags.
  Gereinigte Fläche zur Vermeidung von Druckstellen oder Rostflecken erst nach der Abtrocknung begeben oder mit Möbeln bestellen.

Reinigungsmethoden

Leichte / Normale Verschmutzungen

Saugen und Spruhen einschalten (Stellung 1).
Reinigungslösung in einem Arbeitsgang aufsprufen und gleichzeitig aufsaugen.
Anschließlich Schalter für Sprühen ausschalten und Reste der Reinigungslösung absaugen.
Nach der Reinigung Teppiche noch mals mit klarem, warmen Wasser nach reinigen und bei Wunsch imprägnieren.

Starke Verschmutzungen oder Flecken

→ Sprühen einschalten (Stellung I).
Reinigungslösung auftragen und 10 bis 15 Minuten einwirken setzen (Saugen ist ausgeschaltet).
Dann Fläche wie bei leichter / normaler Verschmutzung reinigen.
Nach der Reinigung Teppiche nochmals mit klarem, warmen Wasser nachreinigen und bei Wunsch imprägnieren.

Nassreinigen beenden

Sprühleitungen im Gerät durchspullen, dazu: Reinigungsmittelbehälter mit ca.1 Literklarem Wasser fullen. Duse über Abfluss halten und Spruhpumpe einschalten bis das klare Wasser verbraucht ist.

Trockensaugen

Vorsicht

Immer mit eingesetztem Filterbeutel arbeiten, außer bei Verwendung eines Patronenfilters (Sonderzubehr).

Behalter und Zubehör müssen trocken sein, damit nichts verklebt.

Abbildung 15

Filterbeutel einsetzen.
Abbildung 16
Adapter für Nass-/Trockensaugen verwenden. Adapter auf Handgriff oder Saugrohr stecken, Verriegelungshebel drehen und damit sichern.
Gewünsches Zubehör wahlen und direkt auf den Adapter aufstecken.
Saugen einschalten (Stellung 1).

Saugen von Hartflächen

Abbildung 17
Hartflächen-Einsatz in Bodendüse eindrücken. Borsten sollen nach vorne zeigen.

Saugen von Teppichboden

Abbildung 18

Ohne Hartflächen-Einsatz arbeiten.
Zur Anpassung der Saugkraft Nebenluftschieber betätigten.

Hinweis:

Nach Gebrauch Nebenluftschieber wieder schreiben!

Nasssaugen

Warnung

Bei Schaumbildung oder Flüssigkeitsaustritt das Gerät sofort ausschalten oder den Netzsteckerziehen!

Keinen Filterbeutel verwenden!

Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät lauft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Zum Aufsagen von Feuchtigkeit bzw. Nasse Waschduse verwenden.
Bei Verwendung der Fugendüse:
Adapter für Nass-/Trockensaugen auf stecken und sichern. Fugendüse direkt auf Adapter stecken.
Saugen einschalten (Stellung I).

Abbildung 19

Nebenluftschieber öffnen wenn Wasser aus einem Behälter eingesaugt wird. Nach Gebrauch wieder schreiben.
Vollen Behälter entleeren (siehe Kapitel „Behälter entleeren").

Außerbetriebnahme

Gerät ausschalten.
Vollen Behälter entleeren (siehe Kapitel „Behälter entleeren").
Behälter mit klarem Wasser gründlich auswaschen.
Handgriff, Spruh-Saugrohre und Waschduse voneinander trennen, dazu Verriegelungsshebel offen (Mittelstellung).
Die Zubehörteile einzeln unter fließen dem Wasser ausspulen und anschließend trocknen halten.
Schaumstofffilter unter flieBendem Wasser reinigen, vor dem Einbau trocken lessen.
Gerät zum Trocknen offen stehen lassen.
Gerät aufbewahren. Zubehör am Gerät verstauen und in trockenen Räumen aufbewahren.

Pflege, Wartung

△Gefahr

Vor allen Pflege- und Wartungsarbeitend das Gerät ausschalten und den Netzsteckerziehen.

Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Warnung

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Spruhduse reinigen

Bei ungleichmäßigem Spruhstrahl.

Abbildung 20

Dusenbefestigung losen und herausziehen, Spruhduse reinigen oder austauschen.

Sieb im Frischwassertank reinigen

1 x jährlich, oder bei Bedarf.

Abbildung 21

Verriegelung drehen und losen. Sieb nach oben herausnahmen und unter klarem Wasser reinigen.

Störungen

Kein Wasseraustritt an der Duse

→ Frischwassertank auffullen.
→ Frischwassertank auf korrekten Sitz prufen.
Reinigungsmittelpumperdefekt,Kundendienstbeauftragen.

Spruhstrahl ungleichmäßig

Spruhduse von Waschduse reinigen.

Ungenügende Saugleistung

Nebenluftschieber am Handgriff schließen.
Siehe auch Abbildung 11
Zubehor, Saugschlauch oder Saugrohre sind verstopf: Verstopfung entfern.
Filterbeutel ist voll: Neuen Filterbeutel einsetzen.
Schaumstofffilter reinigen.

Reinigungsmittelpumppe laut

Frischwassertank nachfüllen.

Gerät lauft nicht

Netzstecker einstecken.
Überhitzungsschutz hat ausgelost, Gerät abkühlen halten.

Technische Daten
Technische Änderungen vorbehalten!

Spannung 1~ 50/60 Hz	220 - 240	V
Netzabsicherung (träge)	10	A
Behaltervolumen 18 I
Wasseraufnahme, max.	4	I
Leistung Pnen nenn	1200	W
Leistung Pmax	1400	W
Netzkabel H05-VV-F2x0,75
Schalldruckpegel (EN 60704-2-1)	74	dB(A)

Sonderzubehör

	Bestell-Nr.
Filterbeutel (5 St.) 6.959-1	30.0
Patronenfilter 6.414-552.0
Sprüh-Ex Handüse zur Polsterreinigung	2.885-018.0
Teppichreiniger RM 519 (1 I Flasche) International 6.295-771.0
Textilimprägnierer Care Tex RM 762 (0,5 I Flasche) International 6.295-769.0

Contents

General notes. EN .5

Description de l'ordinateil

Technische gegevens. . . . . . . NL .. 11

J 1 J 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 00

clalalllll

1xlll jjell li yj
clkao aai paoa e ai las aasll
. 1s bll plssil
jge Jaxn jaeal lgl d,
(1zall Jweg wS all) jlgall
Jyll Aabillg gall abill
adla jgal giai c> slll
.
aicall glawll acbwl csay,las
agai aiiisll hawll oogp alswi
.(palill glai jd xiw) Jwll
Lxw) awlll ojeell gcbg
jell plswl da,(palill glbi
adbbil gajl kblll

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40
