BEDIENUNGSANLEITUNG SE 4002 Kärcher

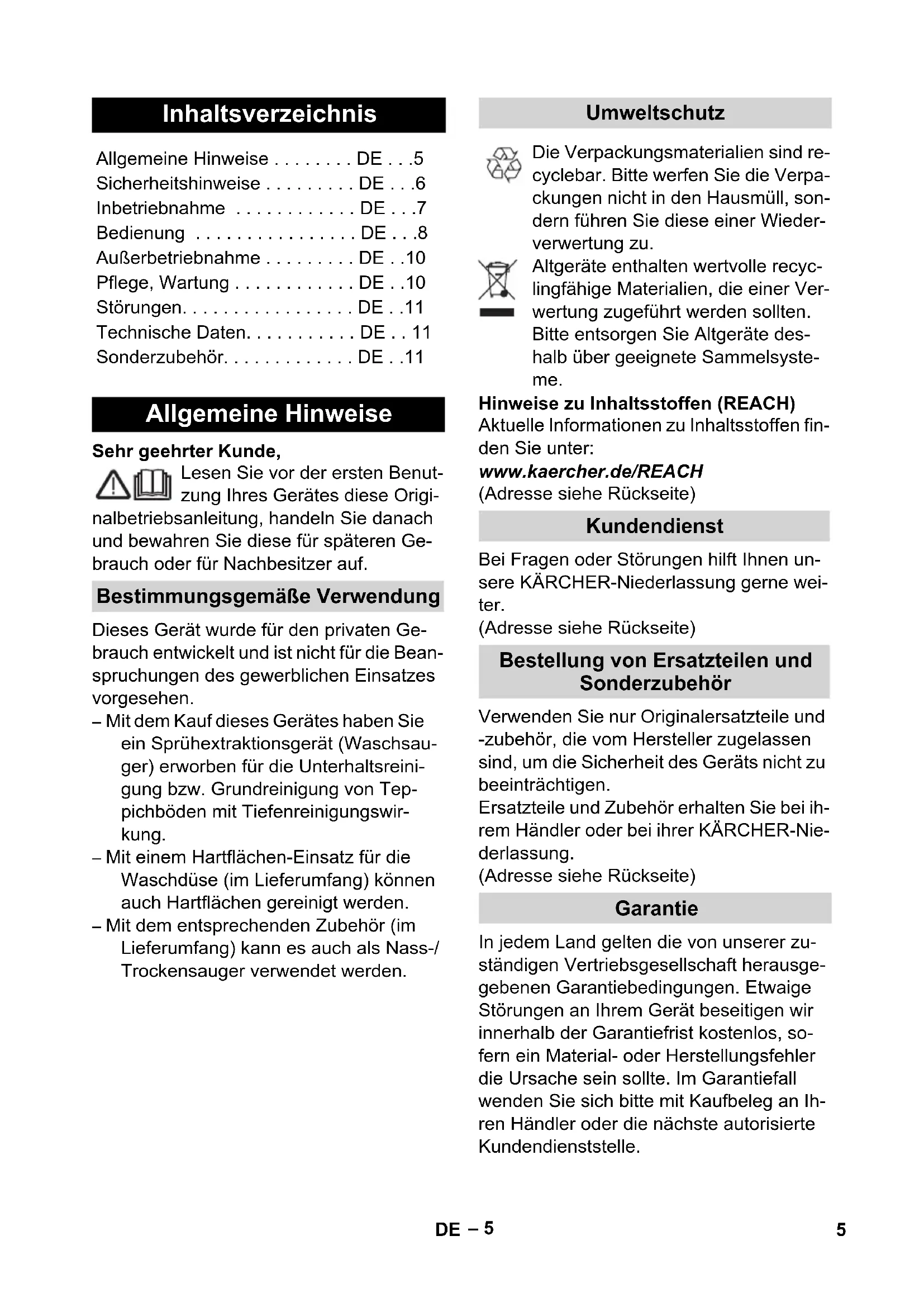

• Deutsch 5 English 12 Français 19 Italiano 27 Nederlands 35 Español 42 Português 50 Dansk 58 Norsk 65 Svenska 72 Suomi 79 Ελληνικά 86 Türkçe 94 Русский 101 Magyar 110 Čeština 117 Slovenščina 124 Polski 131 Româneşte 139 Slovenčina 147 Hrvatski 154 Srpski 161 Български 168 Eesti 176 Latviešu 183 Lietuviškai 190 Українська 197234– 5 Sehr geehrter Kunde, Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Dieses Gerät wurde für den privaten Ge- brauch entwickelt und ist nicht für die Bean- spruchungen des gewerblichen Einsatzes vorgesehen. – Mit dem Kauf dieses Gerätes haben Sie ein Sprühextraktionsgerät (Waschsau- ger) erworben für die Unterhaltsreini- gung bzw. Grundreinigung von Tep- pichböden mit Tiefenreinigungswir- kung. – Mit einem Hartflächen-Einsatz für die Waschdüse (im Lieferumfang) können auch Hartflächen gereinigt werden. – Mit dem entsprechenden Zubehör (im Lieferumfang) kann es auch als Nass-/ Trockensauger verwendet werden. Die Verpackungsmaterialien sind re- cyclebar. Bitte werfen Sie die Verpa- ckungen nicht in den Hausmüll, son- dern führen Sie diese einer Wieder- verwertung zu. Altgeräte enthalten wertvolle recyc- lingfähige Materialien, die einer Ver- wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte des- halb über geeignete Sammelsyste- me. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH (Adresse siehe Rückseite) Bei Fragen oder Störungen hilft Ihnen un- sere KÄRCHER-Niederlassung gerne wei- ter. (Adresse siehe Rückseite) Verwenden Sie nur Originalersatzteile und -zubehör, die vom Hersteller zugelassen sind, um die Sicherheit des Geräts nicht zu beeinträchtigen. Ersatzteile und Zubehör erhalten Sie bei ih- rem Händler oder bei ihrer KÄRCHER-Nie- derlassung. (Adresse siehe Rückseite) In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Inhaltsverzeichnis Allgemeine Hinweise
• DE Sicherheitshinweise p. 5
• DE Inbetriebnahme p. 6
• DE Bedienung p. 7
• DE Außerbetriebnahme p. 8
• DE Pflege, Wartung p. 10
• DE Störungen p. 10
• DE Technische Daten p. 11
• DE Sonderzubehör p. 11
• DE Allgemeine Hinweise Bestimmungsgemäße Verwendung Umweltschutz Kundendienst Bestellung von Ersatzteilen und Sonderzubehör Garantie 5DE– 6 Neben den Hinweisen in dieser Betriebsan- leitung müssen die allgemeinen Sicher- heits– und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. Jeder nicht mit den vorliegenden Anwei- sungen übereinstimmende Gebrauch führt zum Erlöschen der Garantie. – Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geisti- gen Fähigkeiten oder mangels Erfah- rungen und/oder mangels Wissen be- nutzt zu werden, es sei denn, sie wer- den durch eine für ihre Sicherheit zu- ständige Person beaufsichtigt oder er- hielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren ver- standen. – Kinder dürfen mit dem Gerät nicht spielen. – Kinder beaufsichtigen, um sicherzustel- len, dass sie nicht mit dem Gerät spie- len. – Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden. – Verpackungsfolien von Kindern fernhal- ten, es besteht Erstickungsgefahr! – Gerät nach jedem Gebrauch und vor je- der Reinigung/Wartung ausschalten. – Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen. – Das Gerät muss einen standfesten Un- tergrund haben. – Der Benutzer hat das Gerät bestim- mungsgemäß zu verwenden. Er muss die örtlichen Gegebenheiten berück- sichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere auf Kin- der achten. – Das Gerät und das Zubehör vor Benut- zung auf ordnungsgemäßen Zustand prüfen. Falls der Zustand nicht ein- wandfrei ist, darf es nicht benutzt wer- den. – Das Gerät, das Kabel oder die Stecker niemals in Wasser oder andere Flüssig- keiten eintauchen. – Der Betrieb in explosionsgefährdeten Räumen ist verboten. Beim Einsatz des Gerätes in Gefahrbereichen sind die entsprechenden Sicherheitsvorschrif- ten zu beachten. – Gerät vor externer Witterung, Feuchtig- keit und Hitzequellen schützen. – Sollte das Gerät herunterfallen, muss es von einer autorisierten Kunden- dienststelle überprüft werden, da inter- ne Störungen vorhanden sein könnten, die Sicherheit des Produktes ein- schränken. – Keine giftigen Substanzen einsaugen. – Stoffe wie Gips, Zement etc. nicht ein- saugen, da sie in Kontakt mit Wasser aushärten können und die Funktion des Gerätes gefährden können. – Während des Betriebs ist es erforder- lich, das Gerät waagerecht abzustellen. – Nur die vom Hersteller empfohlenen Reinigungsmittel verwenden, sowie An- wendungs-, Entsorgungs- und Warn- hinweise der Reinigungsmittelhersteller beachten. 몇 Stromschlaggefahr – Das Gerät nur an ordnungsgemäß ge- erdeten Steckdosen anschließen. – Das Gerät nur an Wechselstrom an- schließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstim- men. – Netzstecker und Steckdose niemals mit feuchten Händen anfassen. – Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen. – Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Be- schädigte Anschlussleitung unverzüg- lich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen, um Gefährdungen zu vermeiden. Sicherheitshinweise 6 DE– 7 – Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit vorge- schaltetem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstär- ke) zu benutzen. – Ungeeignete Verlängerungsleitungen können gefährlich sein. Nur eine spritz- wassergeschützte Verlängerungslei- tung mit einem Querschnitt von mindes- tens 3x1 mm² verwenden. – Beim Ersetzen von Kupplungen an Netzanschluss- oder Verlängerungslei- tung müssen der Spritzwasserschutz und die mechanische Festigkeit ge- währleistet bleiben. – Bevor das Gerät vom Stromnetz ge- trennt wird, dieses immer zuerst mit dem Hauptschalter ausschalten. 몇 Warnung Bestimmte Stoffe können durch die Verwir- belung mit der Saugluft explosive Dämpfe oder Gemische bilden! Nachfolgende Stoffe niemals aufsaugen: – Explosive oder brennbare Gase, Flüs- sigkeiten und Stäube (reaktive Stäube) – Reaktive Metall-Stäube (z.B. Alumini- um, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reini- gungsmitteln – Unverdünnte starke Säuren und Laugen – Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl). Zusätzlich können diese Stoffe die am Ge- rät verwendeten Materialien angreifen. Gefahr Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 Warnung Für eine möglicherweise gefährliche Situa- tion, die zu schweren Körperverletzungen oder zum Tod führen könnte. Vorsicht Für eine möglicherweise gefährliche Situa- tion, die zu leichten Verletzungen oder zu Sachschäden führen kann. Überprüfen Sie beim Auspacken, ob alle Teile vorhanden sind. Sollten Teile fehlen oder Sie beim Auspa- cken einen Transportschaden feststellen, benachrichtigen Sie sofort Ihren Händler. Abbildungen siehe Ausklapp- seite! Abbildung 1 Motorgehäuse 2 Tragegriff 3 Schaumstofffilter 4 Filterverschluss 5 Netzanschlusskabel mit Stecker 6 Aufbewahrung, Netzanschlusskabel 7 Schalter für Saugen (0 / I) 8 Schalter für Sprühen (0 / I) 9 Entriegelung, Frischwassertank 10 Frischwassertank 11 Behälter 12 Lenkrollen 13 Anschluss für Saugschlauch des Nass- /Trockensaugers 14 Sprühschlauchanschluss 15 Sprüh-Saugschlauch 16 Handgriff 17 Nebenluftschieber 18 Sprühhebel 19 Feststelltaste für Sprühhebel 20 Verriegelungshebel 21 Sprüh-Saugrohre 2 x 0,5 m 22 Aufnahme für Saugrohre und Zubehör 23 Wasch-Bodendüse zur Teppichboden- reinigung, mit Hartflächen-Aufsatz 24 Waschdüse zur Polsterreinigung Zubehör Nass-/Trockensaugen 25 Adapter zum Nass-/Trockensaugen 26 Bodendüse mit Hartflächen-Einsatz 27 Fugendüse 28 Polsterdüse 29 Filterbeutel Symbole in der Betriebsanleitung Inbetriebnahme Gerätebeschreibung 7DE– 8 Abbildung Frischwassertank abnehmen. Entrie- gelung drücken und Tank abnehmen. Hinweis: Das Motorgehäuse lässt sich nur ab- nehmen wenn vorher der Frischwasser- tank entnommen wurde. Abbildung Motorgehäuse abnehmen. Dazu Tra- gegriff nach vorne klappen, damit wird der Behälter entriegelt. Zubehör und Lenkrollen aus dem Behälter nehmen. Abbildung Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken. Abbildung Motorgehäuse umdrehen und Schaum- stofffilter auf Filterkorb aufsetzen. Filterverschluss aufstecken und zum Verriegeln drehen. Motorgehäuse aufsetzen. Zum Ver- riegeln Tragegriff nach oben ziehen. Abbildung Frischwassertank einsetzen. Zuerst unteren Teil einsetzen, dann oben ge- gen Motorgehäuse drücken, prüfen ob er eingerastet ist. Abbildung Saugschlauch und Sprühschlauch auf die Anschlüsse am Gerät stecken. Hinweis : Den Saugschlauch fest in den An- schluss eindrücken damit er einrastet. Abbildung Sprüh-Saugrohre zusammenstecken und auf Handgriff stecken. Verriege- lungsshebel ist beim Zusammenste- cken mittig, zum Sichern im Uhrzeiger- sinn drehen. Bodendüse auf Sprüh-Saugrohre auf- stecken und mit Verriegelungsshebel sichern. Das Gerät ist nun vorbereitet zum Nass- reinigen. Vorsicht Immer mit eingesetztem Schaumstofffil- ter arbeiten, sowohl beim Nassreinigen als auch beim Nass-/Trockensaugen! Vorsicht Zu reinigenden Gegenstand vor dem Ein- satz des Gerätes an unauffälliger Stelle auf Farbechtheit und Wasserbeständigkeit überprüfen. Keine wasserempfindlichen Beläge wie z.B Parkettböden reinigen (Feuchtigkeit kann eindringen und den Boden beschädigen). Hinweis Warmes Wasser (maximal 50 °C) erhöht die Reinigungswirkung. Wasch-Bodendüse verwenden. Ohne Hartflächen-Einsatz arbeiten. Zur Reinigung bitte nur das Teppichreini- gungsmittel RM 519 von KÄRCHER ver- wenden. Wasch-Bodendüse verwenden. Hartflächen-Aufsatz auf Sprüh-Ex-Bo- dendüse seitlich aufschieben. Borsten sollen nach hinten zeigen. Wasch-Handdüse verwenden. Hinweis: Frischwassertank kann zum Be- füllen abgenommen werden oder auch di- rekt am Gerät gefüllt werden. Abbildung Tankdeckel nach oben klappen. p. 11

100 - 200 ml (Menge je nach Ver-

schmutzungsgrad variieren) vom RM 519 in den Frischwassertank geben, mit Leitungswasser auffüllen, nicht überfül- len. Tankdeckel wieder schließen. Vor Inbetriebnahme Bedienung Nassreinigen Teppichböden/Hartflächen/Polster Nassreinigung von Teppichböden Nassreinigung von Hartflächen Nassreinigung von Polstern Frischwassertank füllen 8 DE– 9 Abbildung Netzstecker in Steckdose stecken. Schalter für Saugen drücken (Stellung I), Saugturbine läuft. Abbildung Nebenluftschieber am Handgriff ganz schließen. Abbildung Schalter für Sprühen drücken (Stellung I), Reinigungsmittelpumpe ist bereit. Abbildung Zum Aufsprühen von Reinigungslösung den Sprühhebel am Handgriff betäti- gen. Abbildung Zum Dauersprühen kann der Sprühhe- bel fixiert werden, dazu Sprühhebel be- tätigen und Feststelltaste nach hinten ziehen. Die zu reinigende Fläche in überlap- penden Bahnen überfahren. Dabei die Düse rückwärts ziehen (nicht schie- ben). Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Ge- rät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren. Gerät ausschalten, dazu Schalter für Saugen und Sprühen drücken (Stellung 0). Sprüh-Saugschlauch und Sprüh- schlauch vom Gerät trennen. Hinweis: Evtl. noch vorhandenes Rest- wasser kann heraustropfen, deshalb am besten in die Dusch- bzw. Bade- wanne legen. Zubehör und Frischwassertank abneh- men und Motorgehäuse entriegeln. Motorgehäuse abnehmen und Behälter entleeren. – Immer vom Licht zum Schatten (vom Fenster zur Tür) arbeiten. – Immer von der gereinigten zur nicht ge- reinigten Fläche arbeiten. – Teppichboden mit Juterücken kann bei zu nasser Arbeit schrumpfen und farb- lich ausbluten. – Hochflorige Teppiche nach der Reini- gung im nassen Zustand in Florrichtung aufbürsten (z.B. mit Florbesen oder Schrubber). – Eine Imprägnierung mit Care Tex RM 762 nach der Nassreinigung verhindert eine schnelle Wiederverschmutzung des Textilbelags. – Gereinigte Fläche zur Vermeidung von Druckstellen oder Rostflecken erst nach der Abtrocknung begehen oder mit Möbeln bestellen. Saugen und Sprühen einschalten (Stellung I). Reinigungslösung in einem Arbeits- gang aufsprühen und gleichzeitig auf- saugen. Anschließend Schalter für Sprühen ausschalten und Reste der Reinigungs- lösung absaugen. Nach der Reinigung Teppiche noch- mals mit klarem, warmen Wasser nach- reinigen und bei Wunsch imprägnieren. Sprühen einschalten (Stellung I). Reinigungslösung auftragen und 10 bis 15 Minuten einwirken lassen (Saugen ist ausgeschaltet). Dann Fläche wie bei leichter / normaler Verschmutzung reinigen. Nach der Reinigung Teppiche noch- mals mit klarem, warmen Wasser nach- reinigen und bei Wunsch imprägnieren. Mit der Arbeit beginnen Behälter während der Arbeit entleeren Reinigungstipps/Arbeitsweise Reinigungsmethoden Leichte / Normale Verschmutzungen Starke Verschmutzungen oder Flecken 9DE– 10 Sprühleitungen im Gerät durchspülen, dazu: Reinigungsmittelbehälter mit ca.1 Liter- klarem Wasser füllen. Düse über Abfluss halten und Sprüh- pumpe einschalten bis das klare Was- ser verbraucht ist. Vorsicht Immer mit eingesetztem Filterbeutel arbei- ten, außer bei Verwendung eines Patro- nenfilters (Sonderzubehör). Behälter und Zubehör müssen trocken sein, damit nichts verklebt. Abbildung Filterbeutel einsetzen. Abbildung Adapter für Nass-/Trockensaugen ver- wenden. Adapter auf Handgriff oder Saugrohr stecken, Verriegelungshebel drehen und damit sichern. Gewünschtes Zubehör wählen und di- rekt auf den Adapter aufstecken. Saugen einschalten (Stellung I). Abbildung Hartflächen-Einsatz in Bodendüse ein- drücken. Borsten sollen nach vorne zei- gen. Abbildung Ohne Hartflächen-Einsatz arbeiten. Zur Anpassung der Saugkraft Neben- luftschieber betätigen. Hinweis: Nach Gebrauch Nebenluftschieber wie- der schließen! 몇 Warnung Bei Schaumbildung oder Flüssigkeitsaus- tritt das Gerät sofort ausschalten oder den Netzstecker ziehen! Keinen Filterbeutel verwenden! Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Ge- rät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren. Zum Aufsaugen von Feuchtigkeit bzw. Nässe Waschdüse verwenden. Bei Verwendung der Fugendüse: Adapter für Nass-/Trockensaugen auf- stecken und sichern. Fugendüse direkt auf Adapter stecken. Saugen einschalten (Stellung I). Abbildung Nebenluftschieber öffnen wenn Wasser aus einem Behälter eingesaugt wird. Nach Gebrauch wieder schließen. Vollen Behälter entleeren (siehe Kapitel „Behälter entleeren“). Gerät ausschalten. Vollen Behälter entleeren (siehe Kapitel „Behälter entleeren“). Behälter mit klarem Wasser gründlich auswaschen. Handgriff, Sprüh-Saugrohre und Waschdüse voneinander trennen, dazu Verriegelungsshebel öffnen (Mittelstel- lung). Die Zubehörteile einzeln unter fließen- dem Wasser ausspülen und anschlie- ßend trocknen lassen. Schaumstofffilter unter fließendem Wasser reinigen, vor dem Einbau trock- nen lassen. Gerät zum Trocknen offen stehen las- sen. Gerät aufbewahren. Zubehör am Ge- rät verstauen und in trockenen Räumen aufbewahren. Gefahr Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzste- cker ziehen. Reparaturarbeiten und Arbeiten an elektri- schen Bauteilen dürfen nur vom autorisier- ten Kundendienst durchgeführt werden. Nassreinigen beenden Trockensaugen Saugen von Hartflächen Saugen von Teppichböden Nasssaugen Außerbetriebnahme Pflege, Wartung 10 DE– 11 몇 Warnung Keine Scheuermittel, Glas- oder Allzweck- reiniger verwenden! Gerät niemals in Was- ser tauchen. Bei ungleichmäßigem Sprühstrahl. Abbildung Düsenbefestigung lösen und heraus- ziehen, Sprühdüse reinigen oder aus- tauschen. 1 x jährlich, oder bei Bedarf. Abbildung Verriegelung drehen und lösen. Sieb nach oben herausnehmen und unter klarem Wasser reinigen. Frischwassertank auffüllen. Frischwassertank auf korrekten Sitz prüfen. Reinigungsmittelpumpe defekt, Kun- dendienst beauftragen. Sprühdüse von Waschdüse reinigen. Nebenluftschieber am Handgriff schlie- ßen. Siehe auch Abbildung 11 Zubehör, Saugschlauch oder Saugroh- re sind verstopft: Verstopfung entfer- nen. Filterbeutel ist voll: Neuen Filterbeutel einsetzen. Schaumstofffilter reinigen. Frischwassertank nachfüllen. Netzstecker einstecken. Überhitzungsschutz hat ausgelöst, Ge- rät abkühlen lassen. Technische Änderungen vorbehalten! Sprühdüse reinigen Sieb im Frischwassertank reinigen Störungen Kein Wasseraustritt an der Düse Sprühstrahl ungleichmäßig Ungenügende Saugleistung Reinigungsmittelpumpe laut Gerät läuft nicht Technische Daten Spannung 1~ 50/60 Hz

Netzabsicherung (trä- ge) 10 A Behältervolumen 18 l Wasseraufnahme, max.
